Мансардные окна – размеры, виды и устройство конструкций

Виды слуховых окон

Изделия подразделяются по исполнению:

1. Вертикальная установка – напоминает встроенное слуховое чердачное окно.
2. Наклонное расположение – классический вид современной конструкции.

Способ открывания:

1. Распашной механизм, обеспечивает движение створок в боковую сторону или вверх.
2. Поворотный, позволяет поворачивать створки с выдвиганием.
3. Способ вращения, – придаёт раме возможность поворачиваться вокруг вертикальной или горизонтальной оси.
4. Комбинированные виды открывания.

Вспомогательная функция для ещё одного вида окна – «люк эвакуации». Применяется в экстренных случаях, используется для эвакуации людей. Открывается, как правило, на одну из боковых сторон.

Устройство мансардного окна

Из-за особых условий эксплуатации кровельные окна имеют более сложную конструкцию, чем обычные стеновые модели. В комплект поставки, помимо традиционного стеклопакета, рамы и фурнитуры, входят дополнительные элементы:

• изоляционный защитный оклад – отвечает за герметизацию зазора между кровельным покрытием и оконной рамой; профиль нижней части подбирается с учетом рельефа поверхности крыши;
• гидроизоляционный уплотнитель; оклад перенаправляет влагу к водостоку;
• дренажный желоб для защиты от протечек;
• утепляющая вставка;
• внутренние откосы.

В некоторых моделях встроены жалюзи или подъемная шторка.

Три главных правила монтажа окон на крыше

Установка окон на крыше — это не монтаж оконной рамы со стеклопакетом в готовый проем в стене, где щели можно просто запенить и закрыть откосами. Это сложный процесс, когда даже небольшая ошибка в технологии со временем приводит к протечке и дорогостоящему ремонту. Поэтому при выборе вида окон и их расположения следуйте трем простым правилам, которые помогут сделать мансарду и светлой, и надежно защищенной от протечек.

Крыша — самый сложный узел дома. Она должна десятилетиями выдерживать штормовые ветра, обильные ливни и снежные шапки весом в сотни килограмм, сохраняя герметичность и не пропуская влагу внутрь кровельного пирога. Любое нарушение целостности кровельного покрытия в таких условиях — это потенциальное место протечки, особенно если речь идет о больших отверстиях. Окно в крыше — это как раз такое больше отверстие, которое загерметизировать очень сложно.

Отсюда первое правило: чем меньше окон, тем лучше. Это не значит, что нужно забыть о естественном освещении. Просто тщательно продумывайте планировку мансардного этажа, чтобы окон было как можно меньше. Например, вынесите под кровлю все хозяйственные помещения, где солнечный свет не нужен: гардеробную, мастерскую, постирочную, кладовую. А площадь жилых комнат сделайте больше, чтобы для их освещения можно было установить одно панорамное окно на крыше дома вместо нескольких узких стандартных.

В отличие от окон в скатах, фронтонные окна могут быть любых размеров

Исключение только одно — фронтонное окно мансарды, которое устанавливают вертикально в стену. Таких окон может быть столько, сколько может вместить фронтон, вплоть до сплошного остекления, если стена не несущая.

Запланировать расположение оконных проемов нужно еще на этапе проектирования — поставить окно в готовую крышу, если его нет в проекте, непросто. А иногда и вовсе невозможно без реконструкции кровли: на сложной крыше может просто не быть широкого ровного участка, где можно встроить дополнительное окно.

В некоторых случаях дополнительное окно после монтажа кровли встроить почти невозможно — например, при очень сложной форме крыши

Тоже касается и изменения типа окна. Например, мансардное окно в кровле никак нельзя заменить зенитным фонарем или люкарной — для этого нужно вносить изменения в стропильную систему и расчеты несущей способности всей конструкции.

Поэтому второе правило звучит так: окна должны быть в проекте. Особенно если они встраиваются в скат кровли. Хотя на простых односкатных, двускатных и вальмовых кровлях окна часто можно врезать во время монтажа покрытия, не рассчитывайте на это.

Крыша сложной формы — это красиво и часто даже практично. Вот только чем больше на кровле ендов и примыканий, тем выше вероятность протечки. Поэтому простые крыши намного надежнее — обычно первый ремонт им требуется на годы позже, чем красивой сложной кровле с многочисленными разжелобками. Это же касается и окон на крыше — простые, встроенные заподлицо с кровельным покрытием мансардные окна намного надежнее люкарен, каждую из которых, как правило, накрывают своей крышей.

Герметизация мансардного окна намного проще, чем люкарны («кукушки»)

Это приводит к третьему правилу: не усложняйте конструкцию кровли сверх необходимого. Каждая красивая «кукушка» на крыше — это дополнительные ендовы и место, где будет скапливаться снеговой мешок зимой. Это не значит, что окно люкарна — плохая конструкция. Возможно, без нее коттедж будет смотреться скучно и серо, а такой дом далеко не всех устроит. Просто тщательно взвесьте риски и постарайтесь оставить только те элементы, которые действительно нужны. Тем более что простые мансардные окна и световоды для освещения подходят намного лучше, поскольку их ставят под углом и направлены они к солнцу.

Лучшие производители мансардных окон

Хорошую репутацию среди пользователей завоевали оконные системы следующих производителей:

1. Velux. Датская компания специализируется на выпуске деревянных окон. Высокое качество древесины, антисептические пропитки и многослойный лак обеспечивают долговечность систем. Вся продукция оснащена вентиляционными клапанами, двух- и трехуровневым уплотнителем. Окна отлично себя показали в разных условиях эксплуатации.

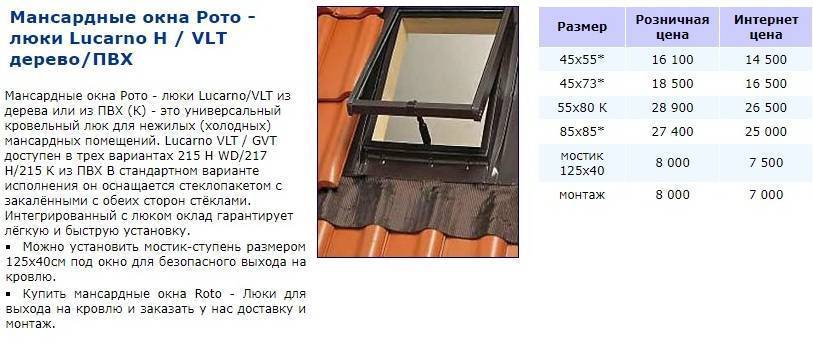

2. Roto. Немецкое качество пластиковых оконных систем. Продукция Roto – вне конкуренции для обустройства влажных мансардных помещений. Профили устойчивы к влаге, рамы не теряют первоначальный вид, не нуждаются в подкрашивании и периодической обработке антисептиками.
3. Fakro. Польская компания выпускает окна из разных материалов, соответственно, и ценовая политика весьма разнообразна. Профили поставляют стандартных размеров, поэтому надо учитывать архитектуру имеющегося дома.

К вопросу изготовления своими руками мансардных оконных систем надо подойти взвешенно. Для выполнения качественного монтажа и сохранения надежности кровли следует соблюдать все технологические требования. Немаловажный момент – грамотный расчет и выбор месторасположения окон.

Описание. Что следует знать о мансарде

Мансарда ­ это последнее, верхнее помещение в доме. Располагается оно непосредственно под крышей. В недалёком прошлом такие чердачные комнаты служили кладовкой для ненужных вещей. Однако всё чаще мансарда является дополнительной жилой площадью.

Из-за своих особенностей размещения потолок чердачного помещения имеет скошенную форму. Соответственно и окна будут тоже неправильной конфигурации.

Располагаться проёмы могут как на стенах, так и на потолках и иметь круглую, трапециевидную, полуциркульную формы.

Для мансарды подойдут ткани с фольгированной поверхностью наружу.

Как должны быть расположены окна?

Если планируется всего два оконных проема, то удобнее всего будет расположить их напротив друг друга. Это позволит получить более яркое освещение, а продолжительность его будет больше, так как в течение дня солнце меняет свое положение. Чаще всего используется мансардное окно, ширина которого не превышает ширину стропил. Рама должна быть немного уже, что позволит расположить ее между стропилами, не нарушить конструкцию крыши.

Перед монтажом стоит обратить внимание на сторону света: если окно будет смотреть на восток, это не очень удобно для спальни. Южная сторона обеспечит хорошее освещение, но в помещении будет жарче, поэтому, возможно, придется использовать тонирующую пленку или лучше сделать окно выходящее на другую сторону

Длина и высота конструкции также играет роль

Высота не должна быть меньше одного метра, а от пола окно должно быть расположено не ниже 90 сантиметров и не выше 1, 3 метра

Длина и высота конструкции также играет роль. Высота не должна быть меньше одного метра, а от пола окно должно быть расположено не ниже 90 сантиметров и не выше 1, 3 метра.

Высота размещения мансардных окон

Выбирая конструкцию по длине, учитывают в основном угол наклона крыши. Иных ограничений данный параметр не имеет; чем уклон больше, тем окно может быть короче, и наоборот. Это позволит создать оптимальное освещение. Например, если угол наклона 35 градусов, то окна лучше всего выбирать в пределах 160 см, при сильном уклоне около 70 градусов наиболее оптимальным вариантом станут конструкции, длина которых не превышает 120 см.

Длина мансардного окна: вертикальное сечение

Для того чтобы подобрать ширину, нужно знать, на каком расстоянии друг от друга находятся стропила. Для этого можно использовать проектную документацию или измерить рулеткой, если стропила не спрятаны под отделку. Крайне не рекомендуется вмешиваться в стропильную систему, так как это может существенно ослабить крышу и даже привести к ее обрушению. Именно поэтому окна подбирают таким образом, чтобы они помещались между стропил.

Схема размещение с дополнительным вертикальным окном

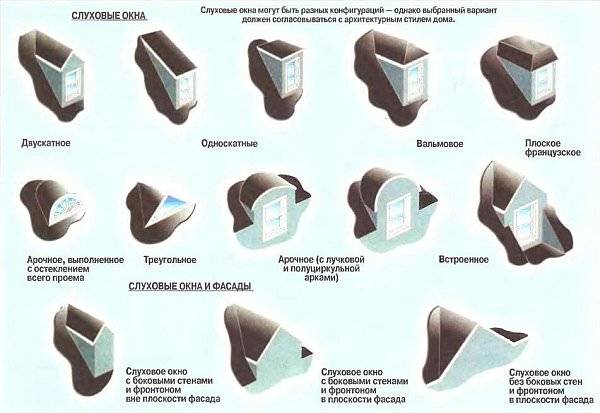

Конструкция стандартных слуховых окон

Традиционный вариант – надстройка на крыше, напоминающая маленький домик. При этом грубый расчет параметров производится согласно технологии освещенности чердака. Изделия монтируются только без нарушения балочной системы, поэтому между балками обычно обустраивается несколько окон. Они бывают из стекла, жалюзийные.

Слуховые окна на крыше, конструкции двух типов

• Односкатные конструкции для плоских крыш, наклон ската порядка 15º. Сток воды направлен к оконному проему. Это простая конструкция, но в данном случае требуется обустройство значительного вылета кровли над домиком, чтобы не допустить протекания воды.
• Двускатные конструкции слуховых окон более сложные. Здесь необходимо правильно рассчитать стыковочные углы кровли. Но, если все швы качественно герметизированы, водный поток будет распределяться эффективнее. Солидно смотрятся изделия купольной или радиусной конструкции – это также варианты двускатных окон.

Чтобы не нарушать гармонию проекта крыши для производства окон для крыши применяются материалы аналогичные кровельному покрытию. При этом их монтаж производится и при строительстве новой крыши, но и при выполнении ремонта старой.

Фиксация рамы в стропильной системе

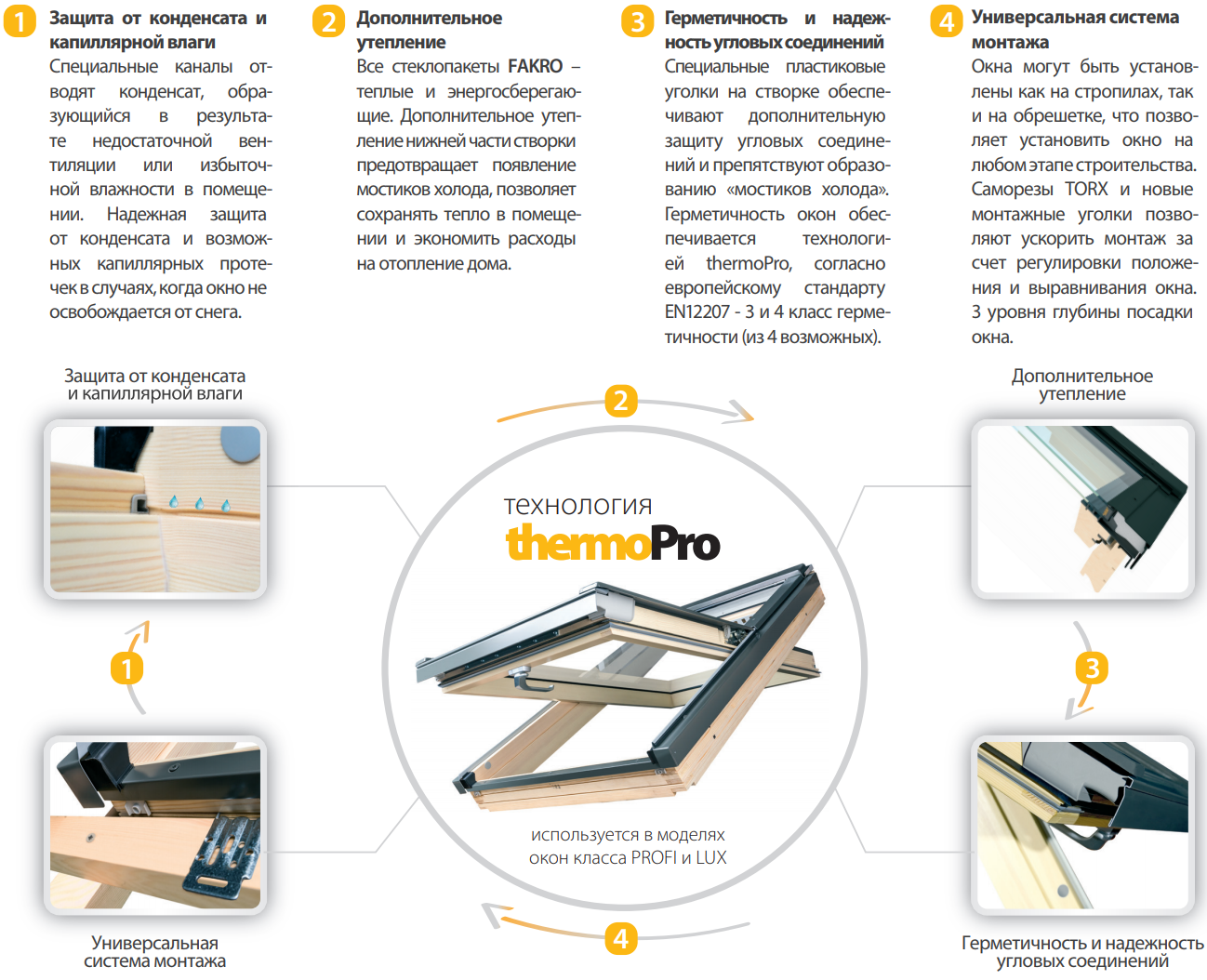

Конструктивные особенности элементов

Рама мансардного окна изготавливается из высококачественного клееного бруса древесины хвойных пород деревьев (чаще сосны). Готовая рама (коробка + створка) обрабатывается антисептическим раствором и покрывается несколькими слоями лака.

Снаружи на деревянные части рамы крепятся металлические накладки для лучшей защиты от воздействия неблагоприятных атмосферных воздействий. Чаще всего в качестве материала для металлических накладок используется алюминий, покрытый в заводских условиях полимерными красками, имеющими высокую светостойкость.Оклады мансардных окон несут две определяющие функции:

• Крепление рамы мансардного окна на кровлю здания;
• Эффективный отвод воды от уплотнителей оконной рамы.

Тип оклада зависит от кровельного материала: гладкого (типа жести, меди и т.п.) и волнистого (металлочерепица, профилированные листы для кровли, шифер, ондулин и т.п.). и бывает следующим:

• для гладких листов (величина волны — 0),
• для мягкой битумной черепицы (величина волн — до 8 мм),
• для кровельных материалов с высотой волны до 16 мм,
• для кровельных материалов с высотой волны до 30 мм,
• для кровельных материалов с высотой волны более 30 мм,
• для кровельных материалов с очень большой высотой волны, и т.д

Деление окладов по типам необходимо для того, чтобы мансардное окно как можно меньше выступало над поверхностью крыши. Это существенно уменьшает теплопотери.

На крыше здания оклад мансардного окна практически незаметен, так как его верхние и боковые стороны закрыты кровельным материалом.

Открытые мансардные окна на кровле из металлочерепицы

Оклад мансардного окна изготавливается в основном из алюминия, который подходит для использования на всех кровлях, за исключением кровли из меди. На такие кровли необходимо устанавливать мансардные окна с окладами из меди, т.к. электрическая пара, образующаяся в результате соприкосновения вышеназванных материалов, уничтожает их.

Фурнитура мансардного окна – это целая система запирания, включающая в себя ручку, запор, петли и т.п. На мансардных окнах различных производителей могут быть от одной до пяти точек запирания.
Ручка мансардного окна в разных конструкциях имеет разное положение: сверху или снизу рамы мансардного окна. Каждое из них имеет свои преимущества и недостатки.

Верхнее расположение ручки мансардного окна

Преимущества:

ручку можно достать взрослому человеку, при этом малолетние дети сделать этого не смогут, благодаря её положению на уровне 1,85 – 2,2 м от пола.

Недостатки:

• люди среднего или маленького роста не могут достать ручку для открывания окна или им придется воспользоваться дополнительными предметами для этого;
• установив ручку окна на рекомендованной высоте, выглянуть в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Нижнее расположение ручки мансардного окна:

Преимущества:

ручку смогут достать взрослые маленького роста и дети, но по причине того, что нижний обрез окна расположен выше, чем у окон с верней ручкой, малолетний ребёнок до неё не сможет дотянуться, чтобы открыть мансардное окно, что может представлять опасность.

Недостатки:

если на подоконнике мансардного окна установлены предметы (цветы в горшках и т.п.), то существует постоянная вероятность их падения при попытках открытия-закрытия окон.

В современных мансардных окнах устанавливается однокамерный стеклопакет, что обусловлено его низкой теплопроводностью и высокой безопасностью по сравнению с обычным стеклом и меньшим весом по сравнению с двух-трехкамерными стеклопакетами.

Стекло, используемое в стеклопакете для мансардного окна, бывает следующих видов:

1. Флоат-стекло с толщиной не менее 4 мм;
2. Закаленное стекло;
3. Стекло «триплекс».

Для минимизации теплопотерь и устранения промерзания окна во время холодного времени года стеклопакеты мансардного окна комплектуются энергосберегающим стеклом.

Процесс проветривания комнаты в мансардном окне организован значительно лучше, чем в обычном вертикальном: поток теплого воздуха из помещения проходит над створкой мансардного окна, в то время как поток холодного воздуха с улицы проходит под ней, и потоки не соприкасаются, что увеличивает эффективность действия за небольшой промежуток времени.

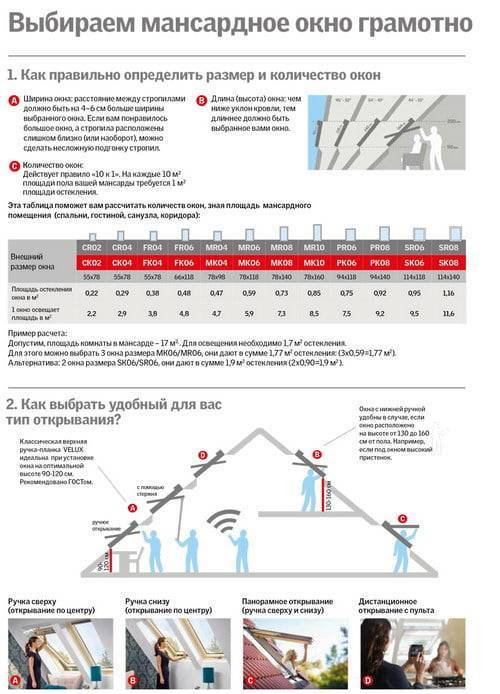

Отчего зависит размер мансардного окна?

Габариты изделий обусловлены рядом факторов; прежде всего, размер окон на мансардной крыше зависит от того, какую роль играет помещение. Если это спальня, окна могут быть небольшими, для гостиной или детской, наоборот, требуется более сильное освещение, поэтому нужно устанавливать окна большей площади.

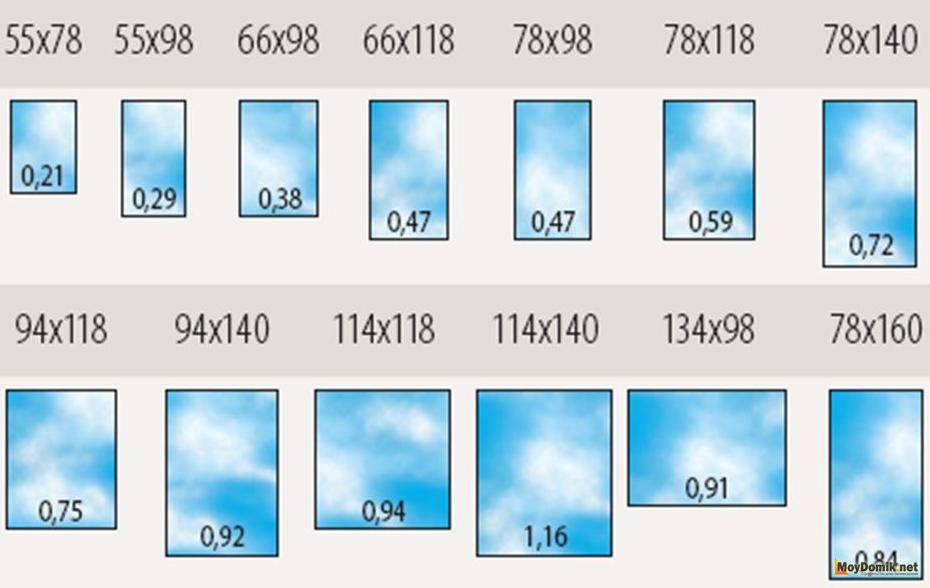

Размеры мансардных окон могут быть разными. Но чаще всего в продаже встречаются модели, имеющие стандартные габариты 94 или 114 см. Различаться окна этого типа могут также по конструкции стеклопакета, способу открывания, расположению ручки и т. д.

Если для спального помещения можно исходить из расчета 1 метр остекления на 10 метров пола, то для других типов помещений требуется стандарт 1 к 8. Окно должно быть как минимум одно, если мансарда небольшая. Если конструкция кровли позволяет, можно установить одно большое окно, а при стандартной стропильной системе потребуется установка нескольких рам. Нужно помнить и о проветривании, поэтому хотя бы одно окно должно открываться.

Определение размеров окон в зависимости от площади помещения

Как проектировать

Проектировщики при планировании конструкции мансарды должны придерживаться строительных норм и правил и требованиям и ГОСТа. Основными являются СНиП II-26 и СНиП 21-01, придерживаясь этих нормативов можно обеспечить надежное и долгосрочное функционирование мансардных окон, в то же время, не нарушая технических и эксплуатационных характеристик крыши и всего здания.

Основные требования ГОСТов и СНиП для оконных конструкций, устраиваемых в кровле, включают в себя:

• требования к углу наклона скатов, который не должен превышать 35 градусов;
• расположение надстроек должно выдерживать регламентные расстояния от внешних стен дома;
• открывающиеся створки не могут иметь размер менее 0,60х0,80 м;
• допустимый размер 1,20×0,80 м;
• проемы на конструкциях с вальмовой кровлей при 4-х угольном проеме не должны располагаться на фасадах, которые являются продолжением стены дома.

Облицовочные материалы согласно ГОСТу можно использовать различных типов: медные и металлические листы, черепица, пластиковые элементы. Жестких требований по конструктивным характеристикам нет в ГОСТах. Мансардные окна могут иметь выступы или утапливаться внутрь, иметь собственный козырек и водосточный желоб. Большие оконные проемы могут иметь балконную конструкцию, что украшает архитектурный облик здания. Окна-люкарны, которые характерны наличием боковых стен, также имеют место и органично вписываются в фасады со сплошным остеклением.

Гидроизоляция мансардных окон

Гидроизоляция монтируется с наружной стороны остекления, а пароизоляция с внутренней.

Внешний слой изоляции защищает конструкцию от влияния ультрафиолетовых лучей, атмосферных факторов, от протечки. Одна сторона гидроизоляции должна иметь паропроницаемый слой. Это предупредит накопление влаги по швам, и обеспечить вентиляцию.

Внутренний слой пароизоляции предупреждает появление влаги и защищает швы от ее накопления.

Если вместе с оконным блоком в комплекте не было гидроизоляционного материала, то можно использовать диффузную ленту или ПСУЛ. Оба материала совместимы практически со всеми конструкциями и отделочными материалами, не пропускают влагу.

Мансардные окна придают дому неповторимый образ и делают из чердака помещение, полностью пригодное к жизни. Они могут быть прямоугольными и квадратными, нестандартными: в виде трапеции, овальными, круглыми. Это может быть даже целый балкон, на который можно выйти утром и насладиться свежим воздухом. Благодаря мансардному остеклению, на чердаке будет больше света, чем от обычного вертикального. Окна на мансарде позволят обустроить полноценный этаж в частном доме. Изнутри можно создать индивидуальный интерьер, красивый и неповторимый. Главное не допускать ошибок, обшить утеплителем, хорошо утопить в кровельный материал, чтобы нигде не протекало, не потело и во время дождя с него не капало.

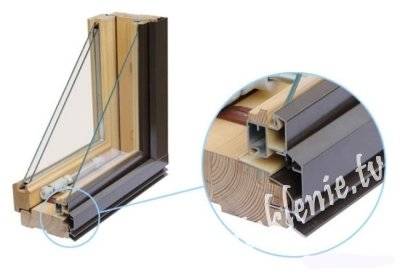

Профиль мансардного окна

  Профиль для мансардного окна должен быть максимально устойчивым и легким. Для этих целей чаще всего используется металлопластик.     Армирование такого профиля должно иметь замкнутую квадратную форму, что предаст ему дополнительную устойчивость и не сильно скажется на весе. Средняя толщина армирующей вставки для мансардного окна – 2-2.5 мм. Толщина самого профиля – не менее 70 мм.

  Также может использоваться профиль из клееного бруса. Он представляет собой несколько высушенных и тщательно обработанных досок, склеенных между собой специальным составом. Такой брус намного прочнее обычного. Он устойчив к перепадам температур, влаге и пожарам. Брус тщательно пропитывают смолами и покрывают лаком, во избежание гниения и сырости. Толщина бруса должна быть не более 50-60 мм, в противном случае профиль будет слишком тяжелым.

  Довольно часто деревянные мансардные окна защищают специальными металлическими вставками со стороны улицы толщиной 1-2 мм. Они предают конструкции еще большую устойчивость к внешним факторам.



Вертикальные и наклонные мансардные окна

Глаза разбегаются. Тут и разные формы мансардных окон, и различные конструкции мансардных окон, и множество видов профилей, стеклопакетов и т.п.

Прежде всего, договоримся называть мансардными окна в крыше, в ее наклонном скате.

Слуховое окно

Вертикальные мансардные окна также бывают. Их можно разделить на два типа:

Первый – слуховые, или чердачные, или, как их называют классики архитектуры, «люкарны». Это конструкции, в которых стекло вмонтировано в вертикальную стенку, выступающую из крыши и соединенную с крышей двускатным навесом. Нам они не подходят: света дают мало, а возни с их устройством гораздо больше с чем с монтажом мансардных окон в готовую кровлю.

В настоящее время слуховые мансардные окна используют только на нежилых чердаках, для проветривания и освещения.

Заметка «Пластиковые и деревянные мансардные окна: познаются в сравнении» поможет вам сделать выбор между двумя разновидностями окон Ознакомьтесь с еще одной статьёй, сопоставляющей пластиковые и деревянные окна  Потребительские отклики об окнах из евробруса читайте здесь: https://oknanagoda.com/okna/derevo/otzyvy-ob-oknakh-iz-evrobrusa.html

Второй тип – это треугольные мансардные окна, которые устраивают в фронтонах зданий с двускатной крышей. Собственно, они бывают и овальные, и шестигранные, и полукруглые, но для треугольных легче и стекло нарезать, и профиль подобрать, и проём в кирпичной кладке сделать. Их больше, и по преобладающему типу за ними и закрепилось такое название.

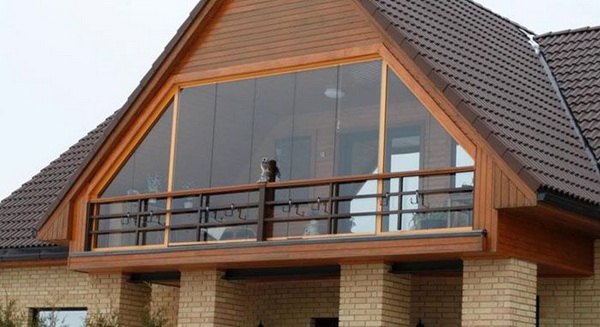

Окно на фронтоне мансарды

Света фронтонные окна пропускают также мало, для проветривания их обычно не используют. Стандартная фурнитура для распашного или откидного открывания рассчитана на прямоугольные окна, к треугольным и прочим сложной формы пристроить ее труднее, и на них фурнитура быстрее изнашивается. Поэтому мансардные окна на фронтонах обычно делают глухими и служат они, в основном, для украшения здания.

А для освещения, проветривания и других утилитарных целей лучше всего подходит мансардное окно в металлочерепицу или же в любой другой вид наклонной кровли. Хотя бы потому, что оно дает света на 40-200% больше, чем вертикальное окно.

Световой поток через мансардные окна

Общее правило подбора мансардного окна в крыше – его площадь должна быть в 8-10 раз меньше площади помещения (чем меньше угол наклона крыши, тем меньше и площадь окна). Тогда световой поток будет достаточным; в то же время не будет больших утечек тепла

Исходя из того, что ширина мансардного окна задается расстоянием между стропилами, не трудно будет рассчитать и его длину.

Второе правило – на мансарде лучше несколько малых окон, чем одно большое. Эксперты советуют: если площадь мансардного остекления превышает 1 кв. м, то лучше делать два окна, а не одно. При остеклении в 2 кв. метра – три окна; 3 кв. м – поделить на четыре окна, и т.д. Освещение будет более равномерным.

Водонепроницаемый фартук

Одна из важных задач – герметизация мансардного окна. Проем расположен в кровле и установлен под наклоном, поэтому при плохой герметизации в помещение станет проникать влага, а стекло будет запотевать. Чтобы этого не происходило, выполняют следующие действия:

1. Над проемом устанавливают дренажный желоб, под который заводят гидроизоляцию.
2. Для надежной защиты окна от влаги используют водонепроницаемый фартук, он продается вместе с окном или покупается отдельно. Его плотно укладывают вокруг рамы и крепят к обрешетке.
3. По окончании монтажа фартука настилают кровлю и начинают монтировать оклад.

При монтаже с водонепроницаемого фартука снимают защитную пленку и аккуратно приклеивают, разглаживая все образующиеся складки.

Как утеплить мансардные окна

Перед установкой монтируется наружный оклад снаружи. Материал для теплоизоляции выкладывается по всей площади откосов внутри, без зазоров.

В качестве теплоизоляционных материалов используют:

• стекловату, которая очень мягкая и эластичная, недорогая и легкая;
• базальтовую вату, которая универсальная, но достаточно жесткая;
• пенополистирол: прочный и недорогой материал, с низкой теплопроводностью.

После укладки утеплителя, монтажные работы заканчивают укладкой гидроизоляции.

Нельзя использовать металлические элементы для монтажа утеплителя, они будут проводить холодный воздух.

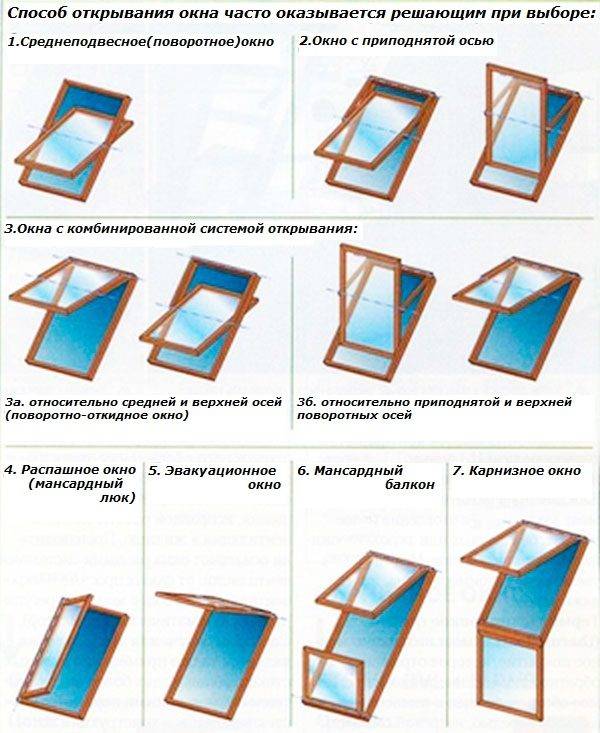

Какой способ открывания створки выбрать?

Учитывая то, что мансардное окно монтируется под наклоном, открывать его обычным способом было бы неудобно. И всегда есть вероятность нечаянно ударить самого себя открытой створкой. Чтобы сделать процесс более удобным, производители предлагают следующие варианты открывания:

• Центральная ось поворота. Такой механизм считается универсальным и походит для стандартных кровель, угол наклона которых составляет от 15 до 90 градусов. В этом случае ручка расположена сверху, а в некоторых моделях она одновременно отвечает и за управление вентиляционным клапаном;
• Приподнятая ось поворота. Такой механизм работает по такому же принципу что и предыдущий — створка вращается вокруг своей оси в обе стороны почти на 180 градусов. Только ось в данном случае слегка сдвинута вверх, примерно на ¾ высоты. Это позволяет сделать нижний просвет более высоким;
• Комбинированная ось. Подразумевает возможность как проворота створки вокруг своей центральной оси, что облегчает мытье окна, так и исключительно поднятие створки вверх. При этом окно поднимается наружу и образовывает угол не более 45 градусов. Данная конструкция дает возможность и проветрить комнату, и добраться до всех уголков стеклопакета, чтобы его вымыть, но при этом в открытом состоянии пропускает меньшее количество пыли в комнату за счет отсутствия просвета сверху створки;
• Боковая ось. В данном случае окно открывается наружу как обычное распашное. Створка фиксируется в выбранном положении специальным затвором, расположенным сверху рамы;
• Умное окно или окно с дистанционным управлением. Это незаменимая конструкция в случаях, когда окна будут установлены очень высоко. Можно регулировать открывания окна простым нажатием кнопки на пульте. Более дорогие окна оснащены датчиком дождя, что позволяет моментально закрыть окно при падении первых капель на его поверхность без вашего участия. За это отвечает вмонтированный датчик. К слову, с пульта можно управлять не только открыванием самой створки, но и поднятием/опусканием жалюзи, роллетов и даже некоторых видов шторок.

Параллельно с этим вопросом многие не могут определиться, где же лучше расположить оконную ручку – сверху или снизу. Вообще расположение этого элемента полностью зависит от конструкции окна. Оба положения имеют как преимущества, так и недостатки. Плюсы верхнего расположения:

Учитывая то, что при этом ручка находится на высоте 1,85-2,2 метра, открывание окна маленькими детьми полностью исключается. Что, конечно же, горит о безопасности.

Недостатки:

• Такое расположение неудобно, если ваш рост ниже среднего. Чтобы дотянуться до нее придется ставать на носочки или даже пользоваться табуретом;
• Так же необходимо будет прилично изогнуться, чтобы выглянуть в створку открытого классического окна.

Что касается нижнего положения ручки:

К преимуществам относят удобство открывания окна людьми с небольшим остом.

Недостатки:

К ручке могут дотянуться дети; Если на подоконнике есть горшки с цветами или другие предметы, есть вероятность, что они постоянно будут падать при открывании/закрывании.

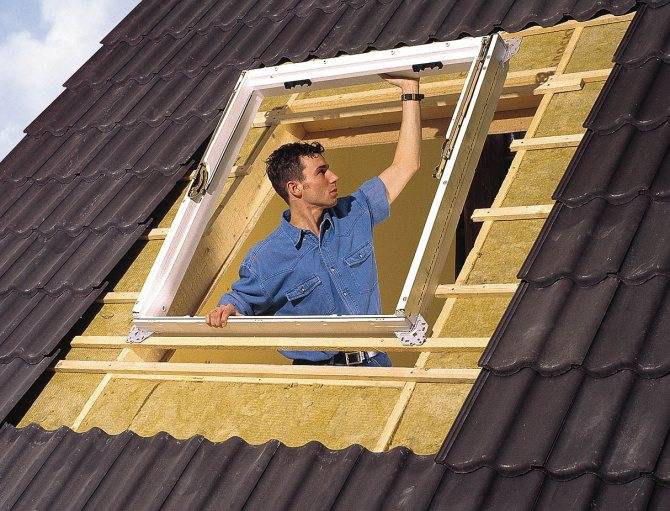

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

• уровень;
• рулетка;
• отвес;
• линейка;
• киянка и молоток;
• шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное: Необычные каркасные дома: виды и технологии

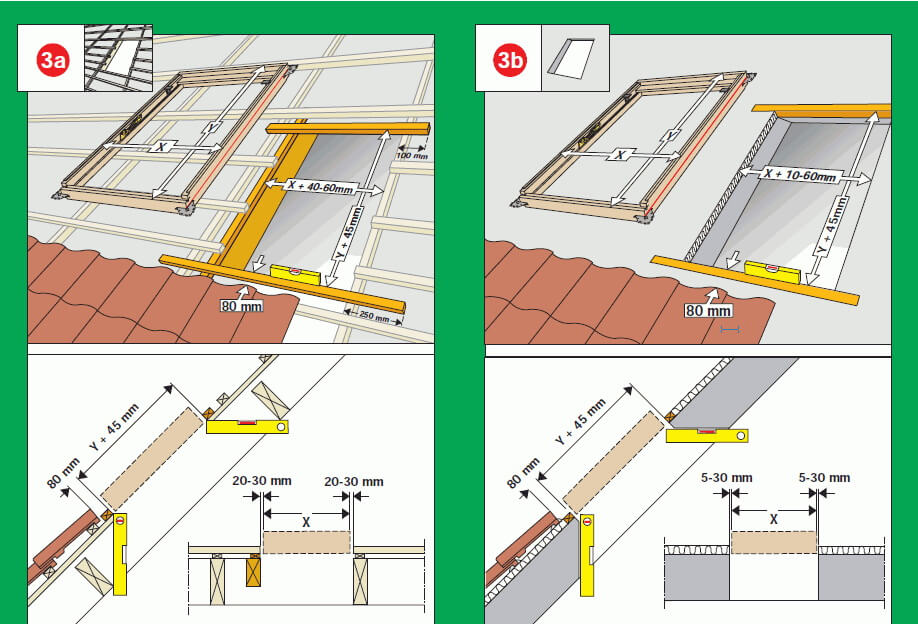

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

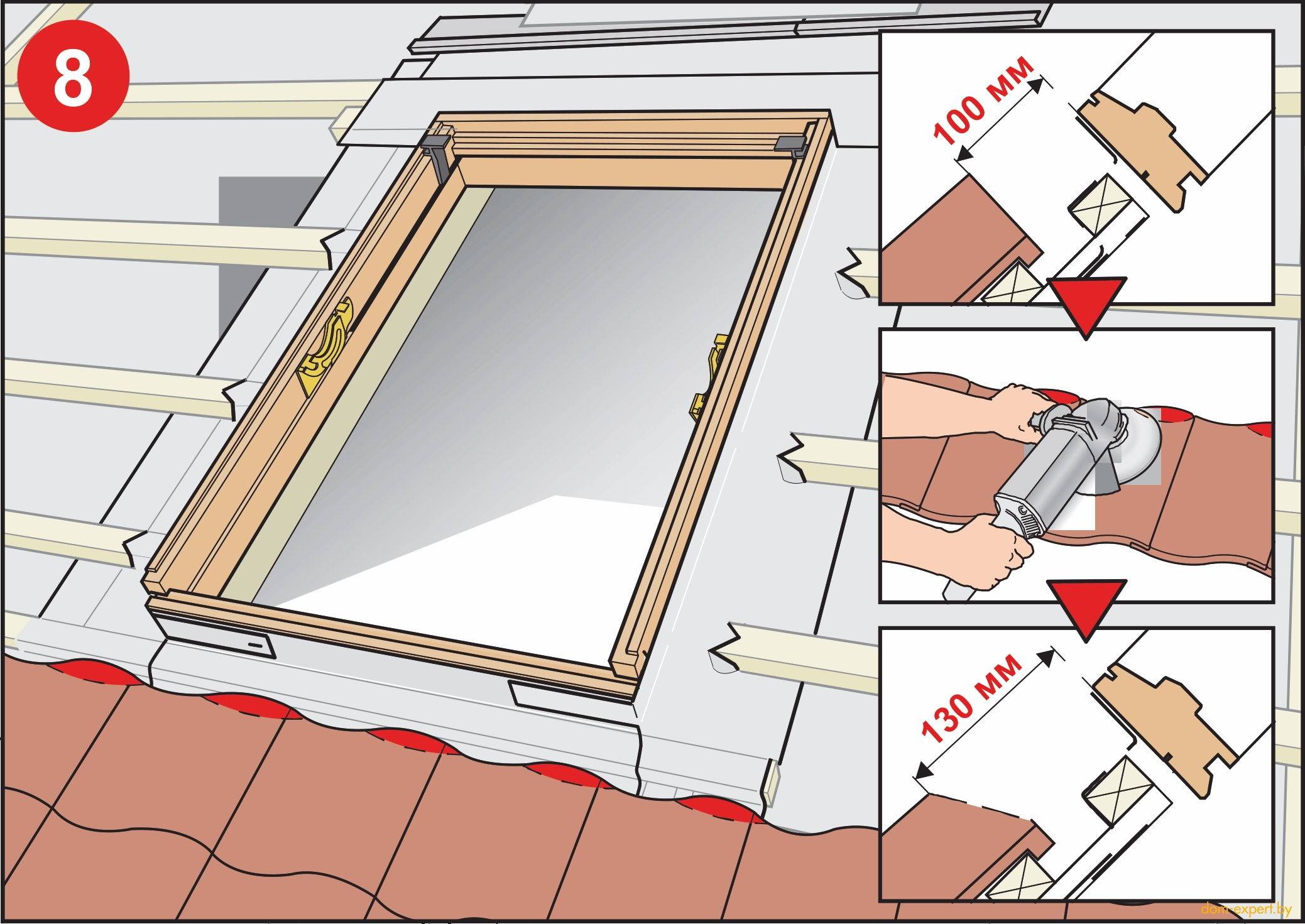

1. Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
2. Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
3. По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
4. Черепицу снять, профлист срезать.

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

1. Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
2. Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
3. Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
4. Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

1. Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
2. Зафиксировать верхнюю накладку, закрепив ее на шурупы.
3. Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
4. Подвести кровельный материал к фальцу на защитном фартуке.
5. В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.
