Требования к материалам для заделки труб
Материалы, которые закрывают трубы, должны отвечать определённым критериям:
- Быть устойчивыми к воздействию температуры, пара.
- Обладать хорошими звукоизоляционными свойствами.
- Не терять со временем цвет от влияния солнечных лучей.
- Легко подвергаться очистке, выдерживать мытьё химическими средствами.
- Пожаробезопасность.
Обычно используют гипсокартон, металл, пластик или дерево. Следует учитывать особенности материалов.
Пластиковые трубы могут выцветать при попадании прямых солнечных лучей, легко повреждаются при ударах, царапаются. Трубы с круглым сечением создают меньше сопротивления движению воздуха, поэтому будет выше эффективность работы вытяжки. Прямоугольные трубы менее заметны в интерьере, но для создания хорошей тяги они не должны быть в длину более 3 метров, а повороты не должны быть под острым углом. Кроме того, перед приобретением, следует выполнить точные замеры, подобрать все детали (прямые секции, рукава для изгибов, крепления), чтобы в собранном виде конструкция соответствовала расстоянию от вытяжки до вентиляционной шахты.
Изображение взято с https://www.youtube.com/watch?v=Nb0o7q_P4IM
Гофру перед установкой необходимо хорошо растянуть, тогда меньше будет шума при работе прибора, лучше условия для движения воздуха. В отличие от пластиковых и стальных изделий с гладкой поверхностью гофра из алюминия больше загрязняется изнутри: на складках оседают частицы жира, пыли, гари.
Дерево используют для заделки труб, если в кухне деревянная мебель. Для повышения устойчивости к агрессивным факторам его покрывают защитными материалами.
Каждый из предложенных вариантов имеет свои плюсы и минусы. Лучше планировать, как будет выглядеть кухня, заранее, продумывая и учитывая все детали. Тогда получится реализовать большинство желаний, оптимально совместить функциональность и красоту исполнения.
Советы по монтажу
Если есть уверенность в собственных силах и хотя бы минимальные навыки, то установку трубы вытяжки можно выполнить самостоятельно. К тому же найти подходящую пошаговую инструкцию с фото в интернете не составит труда. В противном случае лучше обратиться к специалисту, и не бояться за качество установки, а также последующую работу вытяжки.
Перед монтажом трубы необходимо изучить некоторые советы:
- Ее диаметр не должен быть меньше, чем размер отверстия вентиляции.
- Слишком длинная труба, более трех метров, может негативно отразиться на качестве работы вытяжки.
- Угол ее изгиба не должен быть больше 90 градусов.

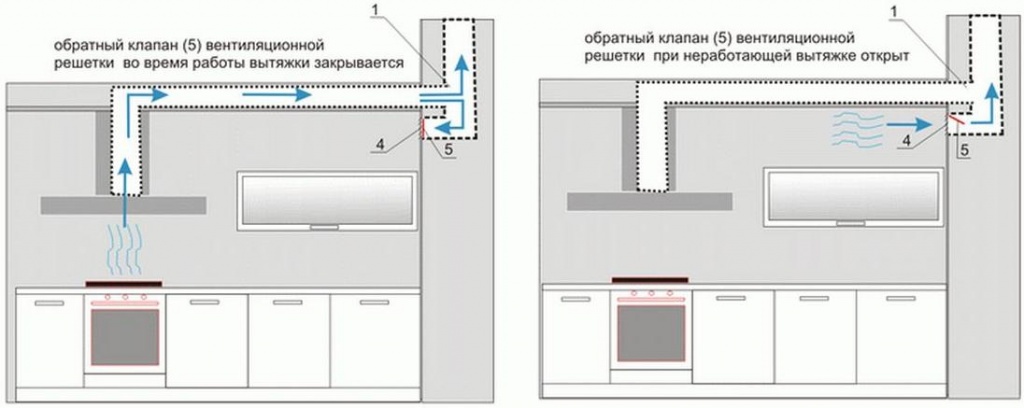

- Чтобы защитить трубопровод от обратной тяги, необходимо использовать специальные клапаны (пластиковые или пленчатые).
- Чем меньше изгибов у трубы, тем эффективнее работа вытяжки.
Если соблюдать все вышеперечисленные советы по монтажу, то можно получить хороший результат, при котором вытяжка будет работать качественно и служить долго. А для того чтобы скрыть от глаз непривлекательную металлическую или пластиковую трубу, можно использовать различные способы: от шкафчиков гарнитура, до гипсокартонного короба. В любом случае, ориентироваться следует на интерьер кухни и личные предпочтения.
Наличие вытяжки на кухне уже давно стало нормой практически во всем домах, квартирах соотечественников. Лучший ее вариант – проточный, в котором устраивается вытяжная труба, через которую частички гари, загрязненный воздух удаляется за пределы помещения.
Такую трубу делают из гофры, которая своим присутствием часто портит общий интерьер, вносит дисбаланс в общее обустройство кухни. Решают вопрос ее маскированием. Используют разные способы, о некоторых далее.

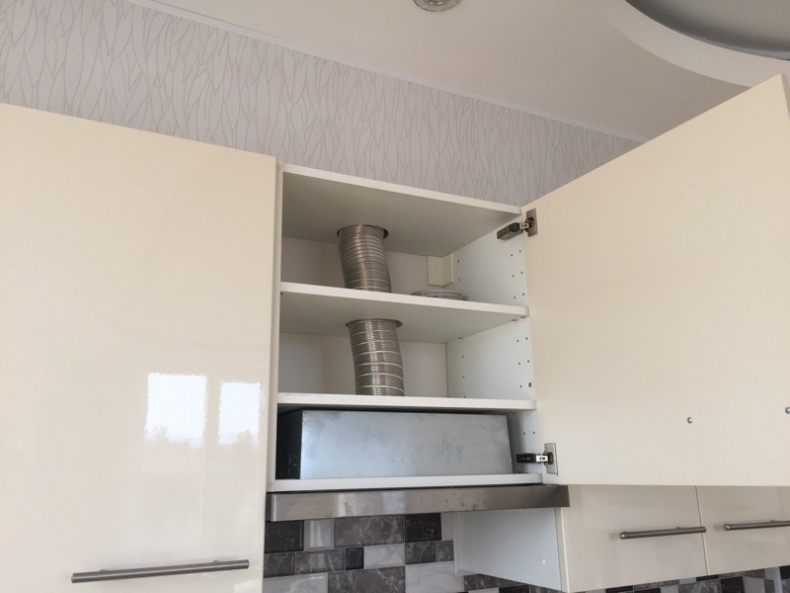

Самый простой и распространенный вариант маскировки гофры – спрятать ее в навесной шкаф, который делают высоким, практически до самого потолка. Им закрывают часто не только вытяжную трубу, но и всю вытяжку.
Навесной шкаф покупают отдельно в магазине, делают под заказ или самостоятельно. В его нижнем и верхнем основаниях устраивают отверстия под гофру. Внутри можно предусмотреть промежуточные полочки, которые будут использоваться для размещения кухонных мелочей, которые всегда будут под рукой.

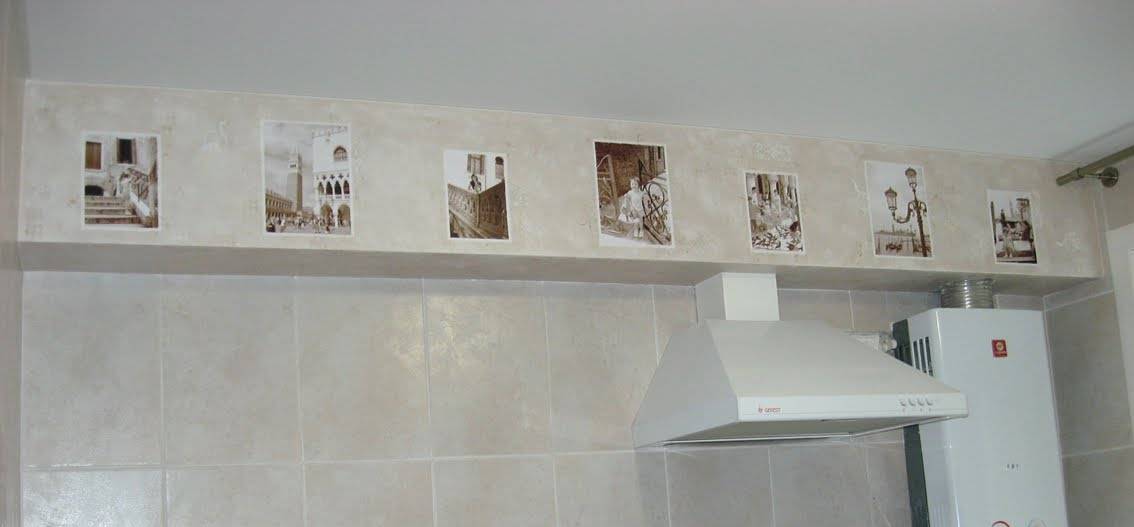

Некоторые люди, маскируют вытяжную трубу устройством вокруг нее короба из гипсокартона. Объем работ небольшой, потому ею можно заняться самому, не приглашая специалиста. Принцип устройства конструкции не отличается от традиционного для материала.
Проводят необходимые замеры, составляется чертеж будущего короба, определяются с размерами каркаса и кусков гипсокартона. Из профилей, скрепляемых саморезами, устраивают основу, на которую тоже саморезами крепят гипсокартонные заготовки.
Далее следует отделка полученного короба. Например, проводят шпатлевку, после ее высыхания – покраску поверхностей. В конце короб можно расписать узорами, отделать плиткой, камнем, обшить по граням плинтусами. Хороший вариант – обклеить короб такими же обоями, которые есть на стенах кухни.
За данный вариант маскирования гофры то, что короб делают таким по форме, раскраске, который вписывается в общий дизайн помещения. Тем более, что его поверхности можно устроить не только плоскими, но и криволинейными, многогранными.
Некоторые маскируют гофру, устраивая на кухне подвесной потолок. Вариант возможен в помещениях большой высоты, позволяет не только спрятать вытяжную трубу, но и неровности, дефекты на потолке. Недостаток способа – трудности при необходимости ремонта гофры, к которой при подвесном потолке трудно добраться.
Воздуховод прикрывают пластиковым коробом, элементы которого продаются в строймагазинах, на рынках. Их сегодня можно подобрать под любой диаметр вытяжной трубы, любые ее изломы, любых расцветок.
Способ удобен тогда, когда вытяжка расположена недалеко от вентиляционного канала, когда не придется делать много изломов в коробе. В его достоинствах – повышенная шумоизоляция, что положительно выделяет способ среди других, простота монтажа, легкий уход – пластик моется простыми средствами, возможность покраски при новом обустройстве кухни.
Самый креативный способ замаскировать гофру – дизайнерский. Можно ее вообще не прятать, а сделать элементом декора, на котором концентрируется взгляд зашедшего в кухню человека. Решить это можно, например, покраской вытяжной трубы в яркий цвет, декорированием предметами.
Одно из дизайнерских решений для маскировки гофры – устройство кухонной мебели с козырьком, который закрывает вытяжную трубу от взглядов. Переходы, изломы в ней красят под цвет стен, что также улучшает маскировку. В недостатках варианта – необходимость частого мыться гофры, на которой скапливается пыль.
Маскировка труб гипсокартонным коробом самостоятельно
Для сооружения декоративного короба из гипсокартона не требуются специальные знания. Работы выполняются с помощью инструментов из домашнего арсенала. Чтобы правильно организовать процесс по маскировке трубы вытяжки гипсокартоном, производят необходимые расчеты, на основе которых приобретают нужные материалы.
Инструменты и материалы
Чтобы спрятать воздуховод под гипсокартоном, понадобится следующий набор:
- электроинструменты – дрель, перфоратор, лобзик, шуруповерт;
- строительный уровень, рулетка, маркер;
- ножницы по металлу;
- метизы – саморезы, дюбеля, крепежные винты, хомуты;
- металлопрофили для каркаса – направляющие и промежуточные детали;
- гипсокартон в расходном количестве.
Также необходимо подготовить материалы для отделки гипсокартонного короба, который скроет воздуховод на кухне.
Ход работ по маскировке трубы
На подготовительном этапе производят замеры и выполняют проект будущей конструкции. Основные работы предусматривают следующую последовательность:
- разметка. С помощью нивелира отмечают горизонтальные и вертикальные линии по поверхности стен и потолка;
- монтаж профилей. По заданным линиям устанавливают направляющие, используя дюбели. Далее к профилям прикрепляют саморезами вертикальные детали;
- монтаж гофры. Рукав устанавливают внутрь каркаса, подключают к вытяжке и вентиляционной шахте.
Способ маскировки трубы на кухне
Далее выполняется монтаж гипсокартона. Каркас обшивают заготовками с помощью саморезов, стыки заделывают строительным раствором или специальным герметиком.
Отделка короба
Гипсокартонный короб декорируют в соответствии с общей стилистикой кухонного интерьера. Поверхность можно зашпаклевать и отштукатурить, покрасить в созвучной с гарнитуром гамме, оклеить обоями или использовать другие варианты финишной отделки.
Разные уровни потолка и рукав как элемент стиля

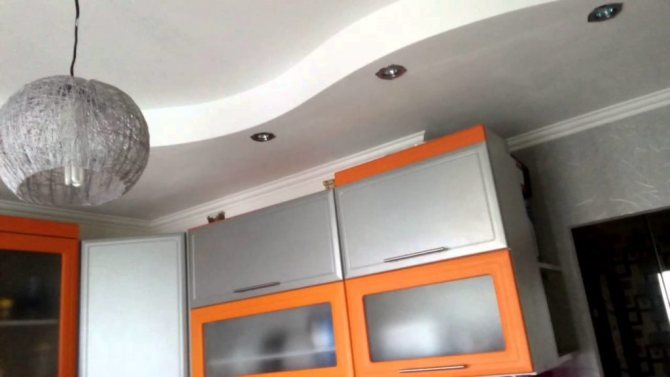

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.
Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.
Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:
- хозяева затеяли ремонт и планируют кардинально переделать потолок;
- оформляется квартира в новостройке;
- проводится реконструкция очень старого строения;
- высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
- полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.
Формы, виды и конструкция коробов на входе в помещение кухни
Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).
По геометрической форме вентиляционные короба могут быть:
- Круглыми.
- Прямоугольными.
- Квадратными.
- Криволинейными.
- Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).
В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.
Вентиляционный короб, расположенный в углу кухниИсточник 1zoom.ru
Вентиляционная шахта, оформленная в соответствии с интерьером кухниИсточник www.remontbp.com
Ещё одна классификация коробов связана с материалом, из которого они изготовлены:
- Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
- Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
- Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
- Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.
Вентиляционный короб, встроенный в кухонный гарнитурИсточник roomester.ru
Вентиляционный выступ обложенный керамогранитной плиткойИсточник modus-dendro.ru
Общие сведения
Задача проточных вытяжек заключается в вытягивании воздуха через вентиляционную трубу в шахту. Очищение воздуха происходит намного эффективней, но есть необходимость проведения трубы и подключения к шахте вентиляции.
Часто случается так, что шахта располагается на противоположной стороне кухонного помещения, и представьте себе, сколько придется тянуть самый простой вентиляционный канал, и как это будет выглядеть в неприкрытом виде. Поэтому вопрос о том как скрыть эту трубу остается всегда актуальным. Конечно же, гофру можно заменить пластиковым воздуховодом прямоугольного или круглого типа. Чтобы соединить короткие элементы используют переходники. Несмотря на внешнюю привлекательность, пластиковая труба имеет недостаток, который заключается в потере тяги по всей длине. Данный вариант подходит для тех случаев, когда вентиляция находится неподалеку от вытяжки.
Спрятать от посторонних глаз неприглядную вентиляционную трубу для вытяжки на кухне можно при помощи нескольких способов:
- Короб из гипсокартона. Для его сооружения понадобится сделать каркас из металлического профиля и обшить материалом. При необходимости можно окрасить его в любой цвет.
- Встраиваемый кухонный гарнитур. Трубу при этом располагают в навесном шкафчике над варочной поверхностью. Такой вариант идеально подойдет для встроенных вытяжек, зафиксированных в внизу этого шкафчика.
- Карниз кухонной мебели. Гофру проводят плотно к стене поверх шкафчиков, а прячется она при помощи карниза на мебели.
- Подвесной или натяжной потолок. Это идеальный вариант для вентиляционного короба, но потолок потеряет около 12 – 15 см высоты. Подходит такой вариант больше всего для помещений с высокими потолками.
- Декорирование вытяжной трубы. Гофру можно покрасить в любой цвет, если это подходи под стиль кухни.
Примечание. При оформлении кухни в стиле хай-тек, гофру можно не скрывать, оставив ее на видном месте.
Как видите способов скрыть вентиляционный короб для вытяжки на кухне много, каждый может выбрать именно тот, который наилучшим образом подойдет для вашей кухни.
Если вам не нравится внешний вид гофрированной вытяжной трубы, вы можете заменить ее на пластиковый короб. Продаются они в основном белого цвета, по желанию можно сделать отделку вентиляционного короба на кухне. Но, как уже упоминалось выше, такой вариант целесообразно использовать в случае близкого расположения вентиляционного отверстия и вытяжки. Наиболее простым способом считается замена гофры пластиковым воздуховодом. Если рукав придется делать большой длины, через всю кухню, то лучшим выходом будет укрытие его под натяжным или подвесным потолком.
Для установки вытяжной трубы на кухне нет необходимости вызывать мастера, вы вполне может справиться самостоятельно. Кроме того, если есть задача смонтировать короб из гипсокартона, на различных специализированных интернет ресурсах есть подробные инструкции о том, как это сделать, также моно посмотреть видео на эту тему. Для установки натяжных потолков все-таки придется воспользоваться услугами мастеров. Конечно же, если вы сами им не являетесь.
Примечание. Для того чтобы замаскировать гофрированную трубу используют разные материалы: гипсокартон, дерево, пластик, металл.
Конструкции, главная задача которых в укрытии воздуховода заключается в уменьшении шума от двигателя вытяжки. Кроме того требования к эстетичности никто не отменял.
Также, материалы должны иметь устойчивость к высоким температурам, влаге, воздействию химических веществ, солнечным лучам, легко очищаться.
- Пластиковые короба отличаются быстротой и легкостью сборки, за ними просто ухаживать, тем более они имеют малый вес. К минусам стоит отнести появление тусклости на поверхности, а также неустойчивость к разного рода повреждениям.
- Короба выполненные из нержавеющей стали выгодно отличаются привлекательным видом, обладают прочностью и надежностью. К недостаткам относят большой вес сооружения и дороговизна.
- Гипсокартонные конструкции заслуженно имеют популярность. Доступность цены, легкость установки, возможность декорирования, окрашивания, шпаклевания делают материал привлекательным для многих. К минусам относят хрупкость и ненадежность конструкции.
- Деревянные короба могут отлично вписаться в общий вид кухонного помещения, особенно если гарнитур выполнен из древесины.
Для того чтобы спрятать вентиляционную трубу на кухне, необходимо определиться с видом используемого материала, а также подготовить необходимый инструмент и элементы крепежа.
Виды вытяжек
Прежде чем рассматривать вопрос о том, как и из чего, сделать вытяжку для кухни сначала следует немного разобраться в принципе действия данного устройства и имеющихся типах. Столь неотъемлемый атрибут различается не только по конструкции, способу монтажа, но и принципу работы. На сегодня выделяют следующие типы вытяжек для кухни:
- купольные – их монтируют непосредственно над газовой плитой. В основном они все однотипные, имеющие конусообразную форму с воздуховодной трубой.
- плоские – обладают очень компактными размерами. Не имеют встроенного воздуховода и работают за счет встроенных сменных фильтров. Плоская подвесная вытяжка для кухни – идеальный вариант для помещений, обладающих небольшой площадью. Эти устройства небольшого размера смотрятся очень стильно и современно и при этом достаточно эффективны в работе и очень мобильны. Такие вытяжки устанавливать проще всего.
- встраиваемые – монтируются внутрь кухонного гарнитура, не занимают много места и вписываются в любой интерьер. Данные устройства могут быть следующих видов: модульные и телескопические. Первый вариант имеет небольшие габариты, а вот телескопическая вытяжка для кухни обладает вытяжной панелью и встраивается в кухонный шкаф. Оба вариант работают за счет сменных фильтров.
Помимо типов следует выделить и принцип работы вытяжек:
- проточные – эти устройства работают только за счет имеющегося выхода в систему вентиляции. Сменных фильтров у них нет, и степень их эффективной работы зависит от качества и правильного устройства вентиляционного канала. Данный тип часто имеет приличные габариты. Купольные вытяжки работают в основном только по такому принципу. Более современные и дорогие модели производители уже стали дополнительно оснащать фильтрами, способствующими эффективной очистке воздуха в помещении. Такая система имеет очень высокую производительность. Стоит особо выделить и дизайн. В последнее время широкую популярность получила купольная стеклянная вытяжка для кухни.
- циркуляционные – их отличает простой способов монтажа небольшие компактные размеры и работа, основанная на очистке воздуха фильтрами. Как правило, применяется два вида металлические, которые способствуют устранению запахов и лишнего конденсата, а также обычные угольные, очищающие воздух.
Минусом такого принципа работы является частая смена фильтров. В этих моделях часто устанавливаются специальные угольные фильтры. Они конечно хорошо очищают воздух, и главное устраняют неприятные запахи, но и срок службы имеют небольшой. Поэтому эти системы отличает более низкая стоимость, чем у проточных и также более низкая эффективность работы.
Стоит добавить, что большинство моделей для повышения эффективности производительности подключаются к сети. Электрическая вытяжка для кухни должна подключаться к отдельной розетке, имеющей заземление.
Исходя из всего вышеперечисленного, можно сделать вывод, что по производительности, устройства с воздуховодом активного типа (с принудительным оттоком воздуха, за счет встроенного электродвигателя) – самый функциональный и эффективный вариант.
Способы маскировки и декорирования
Если сборка короба на кухне затруднительна, можно использовать другие техники маскировки.
Покраска
Трубу можно выкрасить в подходящий под отделку кухни цвет. Сам процесс довольно прост:
Трубу полностью снимают и разбирают;
Каждый сегмент если их несколько шлифуют наждачной бумагой до чистого металла
Важно не оставить на воздуховоде краски.
Части трубы обезжириваются ацетоном или спиртом.
Все детали грунтуются аэрозольной грунтовкой. Состав нужно распылять с расстояния 5-9 сантиметров, чтобы избежать появления подтеков.
Труба оставляется сохнуть на 1-2 часа.
Производят покраску в выбранный цвет
Важно выбирать краску на алкидной основе. Она производится из смол, имеет довольно большую вязкость, потому наносить ее будет проще аэрографом с компрессором с добавлением спирта или дистиллированной воды для разбавления.
После полной покраски и сушки трубы ее собирают и монтируют обратно, подключая один конец к вытяжке, а второй заводя в воздуховодное отверстие.
Выкрашенный вентканал в тон стен кухни
Как скрыть в нише
Способ подходит только для кухни в частных домах, при условии, что стена, к которой будет прилегать труба или гофра от вытяжки, не является несущей.
Процесс сложный, но вполне осуществим собственными силами:
- Замеряют диаметр трубы, ее геометрию и все сегменты.
- В стене по этим параметрам намечается будущая ниша.
- Перфоратором выдалбливают углубление, для последующей закладки самой трубы.
- Выдолбленный канал штукатурят изнутри цементно-песчаным или гипсовым составами.
- Углубление выстилают негорючими материалами, которые позволят снизить теплопроводность самой трубы от вытяжки.
- Воздуховод крепят к вытяжке и сегмент за сегментом закладывают внутрь подготовленной ниши.
- Ложемент с каналом закрывают декорирующими полотнами в стиле решеток. Полностью замуровать отвод в стену нельзя по правилам пожарной безопасности. Воздух внутри ложемента должен циркулировать, чтобы конструкция не деформировалась и в ней не появился конденсат, который приведет к появлению плесени.
Процесс монтажа трубы в искусственную нишу стены
Какой способ маскировки труб лучше
Вытяжка, встроенная в кухонный гарнитур, выглядит наиболее органично. Фасад навесного шкафчика позволяет скрыть самую непривлекательную часть вентиляции – воздуховод. Такой способ не назовешь бюджетным, особенно если гарнитур выполняется по индивидуальному эскизу.
Но подобный способ обеспечивает быстрый результат, ведь никаких дополнительных манипуляций кроме монтажа гарнитура, уже не потребуется.
Способ маскировки с использованием конструкций из гипсокартона – наиболее доступный для самостоятельного исполнения вариант. Работа по монтажу не представляет особой сложности, выполнить её сможет даже человек без особых навыков. Короб крепится к потолку или стенам, покрывается краской, декоративной штукатуркой.
В готовом виде он выглядит как часть помещения. Помимо основного назначения, конструкцию используют в качестве основы для светильников при организации освещения рабочей зоны.
Идея убрать расположенный горизонтально трубопровод под навесной или натяжной потолок не всегда осуществима. Данный вариант выбирают лишь в том случае, если проведение работ планировалось заранее. В этом случае маскировка труб становится приятным бонусом к современной отделке поверхности потолка.
Трубы небольшого диаметра, например, подводящие газ к плите или воду к нагревательной колонке, проще всего скрыть за экранами из гипсокартона, прикрепленными к стене. Сверху их заделывают тем же материалом, из которого выполнена общая отделка стен. На гипсокартон можно наклеить обои и даже плитку.
Декорирование
Наиболее простой способ сделать трубу незаметной – декорирование с использованием краски подходящего оттенка, самоклеящейся пленки, джутовой веревки. Коммуникации совсем не обязательно скрывать от глаз, их можно выгодно обыграть.
К примеру, горизонтальная труба послужит рейлингом. Главное не размещать на ней тяжелые предметы вроде чугунных сковород или металлических молотков для отбивания мяса.
Украсив трубу ракушками и камнями, можно превратить её в привлекательный арт-объект, который будет вполне уместен в помещении, дизайн которого решен в скандинавском стиле. Натуралистичный интерьер украсят стебли бамбука, в полости которых легко разместятся пластиковые трубки небольшого калибра.
Делаем короб для кухонной вытяжки своими руками
В первую очередь наносится разметка. Тот, кто выполнял монтаж короба на потолке из гипсокартона, тот знает, что начинать надо именно сверху. Так как вытяжная труба чаще всего плотно прилегает к стене, то на потолке от стены в двух местах устанавливаются точки с размером от стены 300 мм. Через них проводится линия.
Все будет зависеть от дизайна кухни. Кто-то считает, что минимальные размеры короба из гипсокартона – это оптимальный вариант. Кто-то отдает предпочтение конструкции, которая будет вписываться под размер вентиляционного люка (чаще всего он прямоугольный).
Все начинается с разметки. Вытяжная труба установлена, от нее по стене и по потолку надо отмерить расстояние и нанести линии параллельно полу, по которым будут установлены металлические профили обрешетки. Как выбрать правильно это расстояние?Есть две линии. На них устанавливаются и крепятся направляющие профили. Крепление производится дюбелями через каждые полметра.
После чего необходимо нарезать несколько отрезков из потолочного профиля. Их размер равен расстоянию от потолка до линии, нанесенной на стене. Количество отрезков будет зависеть от длины всей конструкции и расстоянию между ними, равному 40 см. При такой Г-образной форме необходимо учитывать нюанс стыка двух профилей, ближних друг к другу, которые закреплены на стене: один вертикальный, второй горизонтальный.
Во-первых, они укороченные. Этот момент придется учитывать еще на стадии нанесения разметки. Во-вторых, стыковать их придется под углом, поэтому на линии соединения двух плоскостей необходимо поставить ребро жесткости из потолочного отрезка.Можно делать короб не на всю длину кухни, а только до вытяжки, но в этом случае он будет смотреться не очень красиво.
Как бы короб не называли, настенным или потолочным, на кухне он всегда будет идти в углу между стеной и потолком, так как это наиболее оптимальный вариант монтажа. Устройство короба из гипсокартона на потолке или стене предполагает наличие каркаса, под который и проводится разметка.Все эти инструменты и материалы нужны для сбора задуманной конструкции. Для ее отделки под финишное покрытие также понадобятся шпателя, кисточка, грунтовка, шпаклевка и армирующая лента.
Поскольку несущая стена нередко оказывается на кухне, для работы потребуется перфоратор. Профили крепятся к стене при помощи забивных дюбелей (не менее двух на один профиль). В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы.
Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.
Виды вентиляции для натяжного потолка
Качественная вентиляция позволит избавиться от возможных проблем, включая образование плесени и прочей активности вредоносных микроорганизмов, появления ржавчины и образования конденсата.
Различают два ключевых вида вентиляции: естественную и искусственную.
Естественная вентиляция
Этот вариант подходит для помещений, в которых уже есть функционирующая вытяжка. Зачастую подобные конструкции расположены в ванной и кухне. Это самый доступный вид вентиляции, который полностью соответствует требованиям санитарных норм. Чтобы смена воздушных масс была максимально быстрой, необходимо чтобы потоки свежего воздуха без препятствий проникали в помещение, вытесняя углекислый газ.
Поступление воздушных масс происходит через щели, окна и двери. В свою очередь углекислый газ поднимается и выводится из помещения через вытяжку, находящуюся в ванной, кухне или туалете.
Этот вид вентиляции является максимально экономичным, чтобы провести вытяжку под натяжным потолком, так как для функционирования не требуется дополнительное оборудование, энергоресурсы. Однако у этой системы есть несколько минусов. Чтобы естественная вентиляция обеспечивала смену воздуха, необходимо, чтобы воздушным массам ничего не препятствовало. Еще одним минусом стал тот факт, что основой работы вентиляции выступает разница температур. А это возможно только в холодный период времени, что сокращает работу воздухообмена.
Искусственная вентиляция
Этот вид вентиляции также известен как механическая. Это объясняется тем, что для нормального функционирования воздухообмена используют дополнительное оборудование, задачей которого стала постоянная смена воздуха в помещении. Зачастую это единственный способ обеспечить стабильный микроклимат в помещениях.
Система искусственной вентиляции состоит из нескольких элементов, включая вентилятор, воздушный фильтр и воздухонагреватель. Являясь комплектующими единой системы, их работа обеспечивает циркуляцию воздушных масс на большой площади. Единственный нюанс – для функционирования необходимы энергоресурсы. Если по каким-то причинам напряжение ослабнет или пропадет, вентиляционная система работать не будет.
Каким вытяжкам нужен короб
По принципу действия есть два типа вытяжек для кухни: купольные и рециркуляционные.
Если быть точным, то вытяжкой можно называть лишь первый тип устройства. Только в этом случае теплый воздух от плиты и большая часть «ароматов» кухни удаляется через вытяжной канал системы вентиляции. Форма, размеры и размещение купола могут быть разными, но основная задача одна — «охватить» восходящий поток и собрать его для транспортировки по воздуховоду.
Вытяжка — это часть системы вентиляции. Поэтому по принципу работы есть два варианта устройства: пассивные и активные.
Пассивная, или естественная, вытяжка действует как дымоход. А удаление отработанного воздуха происходит за счет его конвекции от горячей поверхности плиты до купола и тяги, которая создается в воздуховоде и вентиляционном канале.
Эффективность и скорость такого рода вентиляции обеспечивается за счет разницы высот между точкой входа и точкой удаления. Главное условие работы пассивной вытяжки — тяга должна быть достаточной, чтобы преодолеть аэродинамическое сопротивление стенок на всем протяжении тракта. Поэтому воздуховод от купола должен быть с минимальным количеством изгибов и небольшой длиной горизонтальных участков.
Но летом, при высокой температуре уличного воздуха, тяга практически отсутствует, а может вообще «опрокинуться». Тем более если кухня в квартире, а не в доме, и соседи сверху включат активную вытяжку. Поэтому все модели заводских приборов оборудуют вытяжным вентилятором, который создает тягу и компенсирует аэродинамическое сопротивление стенок канала.
Рециркуляционные вытяжки работают как улавливающие фильтры, они очищают воздух, а не выводят его. Их не подключают к вентиляционному каналу, а либо встраивают в навесной шкаф, либо они имеют «самодостаточную конструкцию» с высокими дизайнерскими свойствами.
Есть комбинированные модели с обоими режимами работы.
По способу размещения вытяжки бывают следующих видов: встраиваемые, подвесные (островные), угловые и пристенные.
Самая простая конструкция короба у купольной пристенной вытяжки с собственным вертикальным воздуховодом. Самая сложная — универсальная вытяжка в коробе из гипсокартона для встраиваемой модели.
Вентиляция на кухне, виды вентиляции и типы воздуховодов
О вентиляции на кухне
Вентиляция на кухне может осуществляться тремя способами. Естественная вентиляция при помощи окна (форточки), вытяжная вентиляция, заложенная в проект дома и местная вентиляция, обычно вытяжка над плитой. Вентиляция многоквартирного жилого дама входит в проект дома и её наличие определено еще на этапе строительства дома. Необходимость вентиляции на кухне вряд ли можно оспорить, вентиляция на кухне просто необходима. Большое количество паров и запахов на кухне необходимо удалять.
Естественная вентиляция квартиры
Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.
Работает естественная вентиляция квартиры следующим образом:
- приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
- вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.
На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.
Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.
К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.
Вытяжка над плитой усиливает вентиляцию кухни
Современный рынок бытовой техники предлагает огромный выбор вытяжки для кухни. Всегда можно подобрать модель подходящую вытяжку для вашей кухни. Как правило кухонная плита располагается на кухне в отдолении от отверстия естественной вентиляции шахты. Для соединения вытяжки и вентиляционного вывода используют воздуховоды. Выбор воздуховодов также разнообразен. Можно выполнить три варианта воздуховодов:
- Гофророванный воздуховод;
- Пластиковый прямоугольный воздуховод;
- Пластиковый круглый воздуховод.
Вентиляция на кухне в круглом гофрированном воздуховоде
Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.
На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

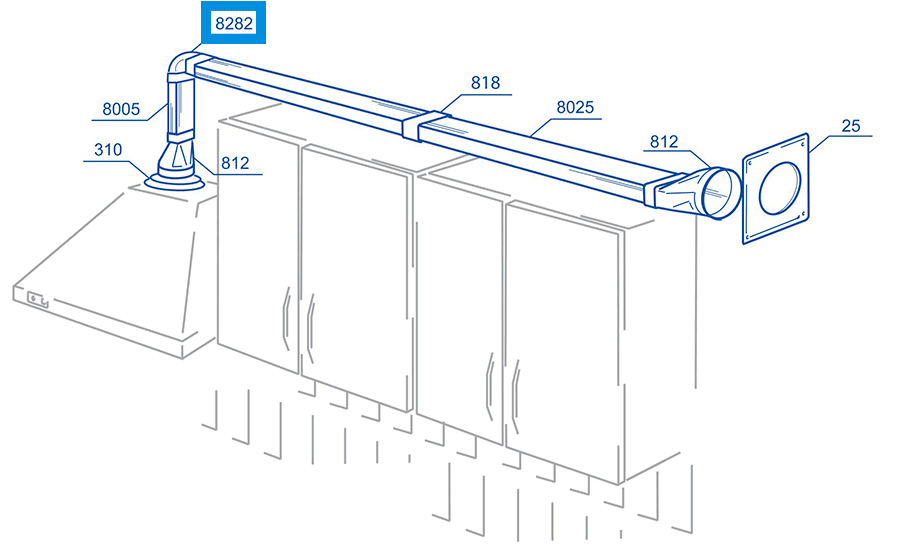

Вентиляция в прямоугольном пластиковом воздуховоде
Вентиляция на кухне выполняется с помощью прямоугольного пластикового воздуховода. Размеры воздуховода тоже достаточно разнообразные.
Чем закрыть воздуховод на кухне

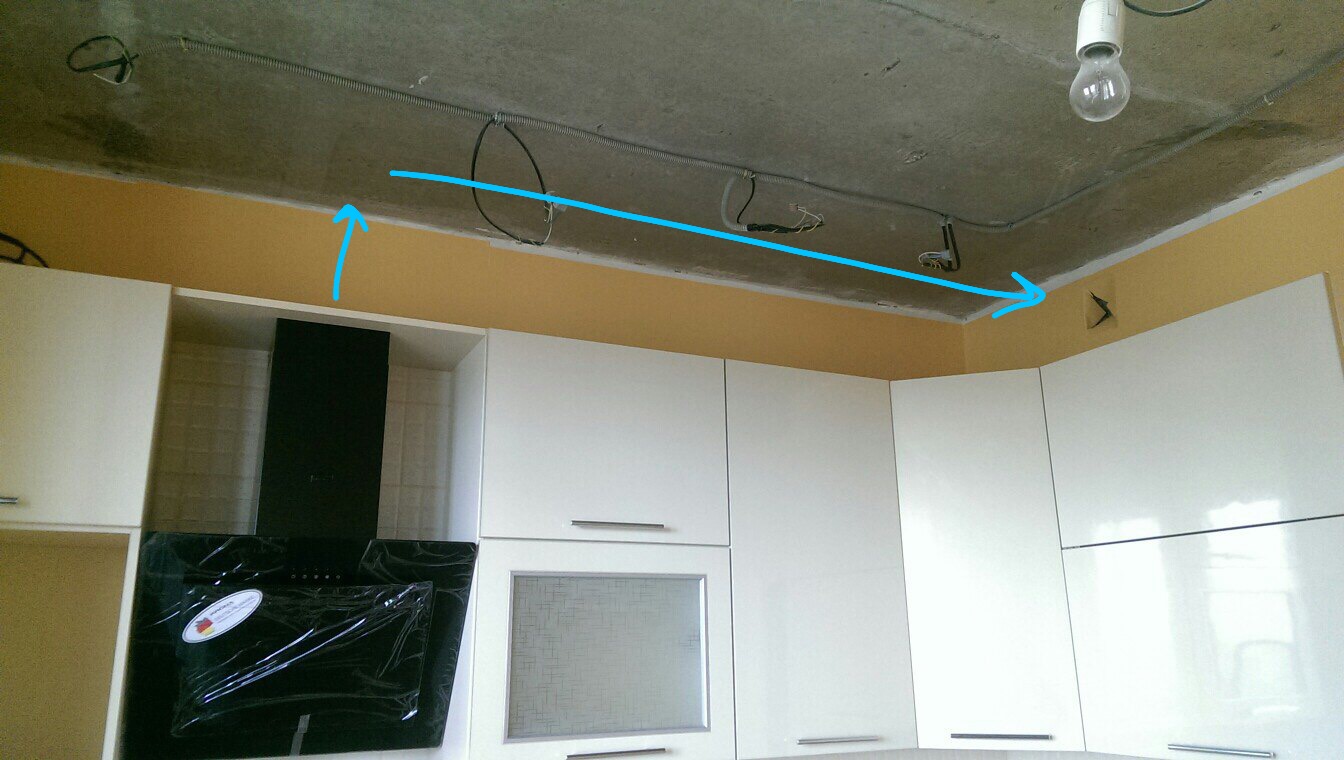

При планировании ремонта кухни вы заранее можете определиться с воздуховодом для вентиляции воздуха и спрятать его в короба из гипсокартона.
Если кухонная плита располагается на значительном расстоянии от вентиляционного отверстия,можно применить Турбовентилятор. Монтируется с трубами 100мм,125 мм,150 мм.
Согласно СНиП 2.08.01-89 «Жилые здания» Воздухообмен квартиры должен быть суммарной нормы вытяжки из туалетов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110 — 140 м3/ч, или нормы притока, равной 3 м3/ч на каждый м2 жилой площади. В московских региональных нормах МГСН 3.01-96 «Жилые здания» предусматривается воздухообмен жилых комнат с расходом 30 м3/ч на одного человека. В большинстве случаев проектными организациями эта норма трактуется как 30 м3/ч на одну комнату. В результате в больших муниципальных (не элитных) квартирах воздухообмен может быть занижен.
Нюансы использования вентиляции от вытяжки и естественной вентиляции кухни
В устройстве дополнительной вентиляции на кухне есть один нюанс. Отверстие для вывода воздуха из кухни одно и это отверстие естественной вентиляции. Если это окно полностью занять воздуховодом от вытяжки, то на кухне не будет естественной вентиляции. Простой вариант решения этой проблемы, устроить вот такоое вытяжное окно.
Есть более сложные варианты устройства вентиляции на кухне, с полуавтоматическим открыванием заслонок. О них в других статьях сайта.
Remont-kuxni.ru
