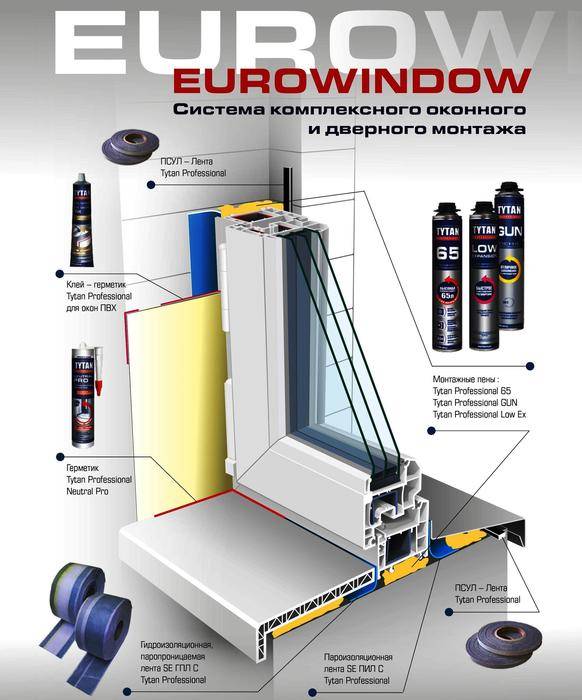

Перечень материалов и оборудования для установки окон ПВХ

Общие требования к монтажу по ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» введен в действие распоряжением Госстроя РФ с 01.03.2003.

В связи с необходимостью корректировки проектной документации для проектных и строительных организаций переходный период для освоения ГОСТа установлен до 01.07.2003. К российским нормам присоединились республики Азербайджан, Казахстан, Киргизия, Молдова и Узбекистан.

Что нового? Новые нормы приносят значительную формализацию монтажа окон и требуют многочисленных документов. Среди них надо отметить необходимость наличия у каждой монтажной фирмы «Инструкции по монтажу окон», утвержденной в местных органах власти, необходимость разрабатывать монтажные узлы окон для каждого строящегося объекта и согласование узлов с заказчиком, рекомендуется проводить анализ тепловых полей, а также предусмотрено оформление актов сдачи-приемки оконных проемов перед монтажом, акты проведения скрытых работ и акты сдачи-приемки выполненной установки окон.

Особый интерес в нормах представляют Приложения:

• Приложение А (рекомендуемое) представляет собой чертежи с примерами монтажа окон;
• Приложение Б (рекомендуемое) выдвигает требования к креплению окон в проемах;
• Приложение В (обязательное) представляет собой собственно требования к монтажу окон в целом и по сути является главным рабочим документом;
• Приложение Г (рекомендуемое) описывает требования к методу расчета тепловых полей (анализ изотерм).

В целом, российские нормы на монтаж приближают нас к нормативам, принятым в Европе, и, в частности, в Германии.

ГОСТ требует от оконных фирм большого числа формальностей и имеет больше требований по проведению испытаний конструкций швов и применяемых для них материалов.

Формализация оправдывается борьбой с российской халатностью.

Испытания материалов и швов в целом оправдывается тем, что до сих пор в России подробных норм на монтаж не было вовсе, нет накопленного научного опыта по определению свойств монтажных материалов и качества швов. Конечно, для потребителя нет необходимости знать все положения этого ГОСТа это обязанность профессионалов.

Не вникая в тонкости, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание

Особенности монтажа в деревянном строении

Из-за усадки, характерной для деревянных строений, монтаж металлопластиковых окон в них рекомендуется производить хотя бы через год после строительства, а лучше через два. Если дом возведён из клеёного бруса, время выдержки можно сократить, поскольку данный стройматериал изготавливается из хорошо высушенной древесины и потому усадку даёт очень небольшую.

Окно сначала закрепляют в деревянной раме, сбитой из пропитанных антисептиком брусков, и затем в таком виде устанавливают в проём. Рама служит защитным каркасом, предотвращающим деформацию окна в случае усадки строения. Чтобы минимизировать эффект от данного явления, между деревянной рамой и верхним краем проёма оставляют просвет шириной в 3–7 см (зависит от влажности древесины и, соответственно, ожидаемой величины усадки). Просвет заполняют набивкой из джутового утеплителя.

Крепится деревянная рама к проёму саморезами.

Дверной проём перед монтажом металлопластиковой двери нужно оснастить так называемой окосячкой. Она тоже представляет собой раму из бруса и призвана защитить дверь от воздействия дающей усадку стены. Кроме того, стойки окосячки скрепляют брёвна или брус, связь между которыми после устройства проёма несколько ослабевает.

Окосячка защищщает оконые и дверные блоки от деформаций, возникающих в процессе усадки сруба

Для монтажа окосячки в боковых стенках проёма вырезают фрезером вертикальные пазы сечением 50х50 мм. В эти пазы вставляют стойки. Далее к ним прибивают расположенные параллельно стенкам проёма доски толщиной 50 мм и шириной, равной толщине стены.

Снизу прибивают порог, выполненный из бруса Т-образного профиля толщиной 100 мм, а сверху — горизонтальную перемычку (вершник). Вершник должен распирать стойки, при этом между ним и верхней стенкой проёма следует оставить зазор в 15 см. Зазор заполняется джутовым утеплителем и оклеивается с двух сторон пароизоляционной лентой.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

• Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.

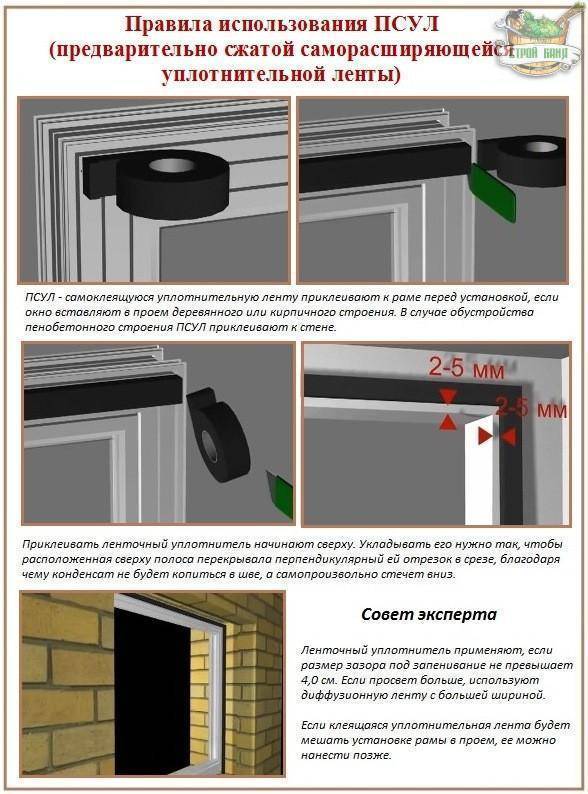

• Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
• Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.

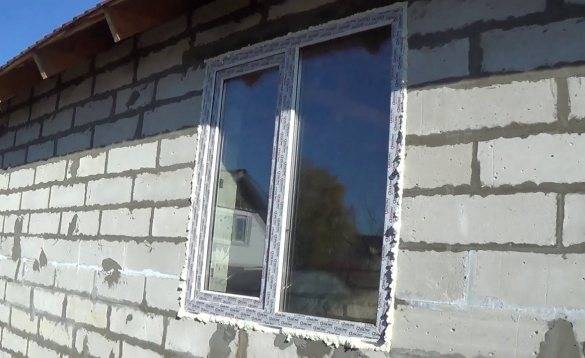

• Заполняем шов монтажной пеной.
• Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

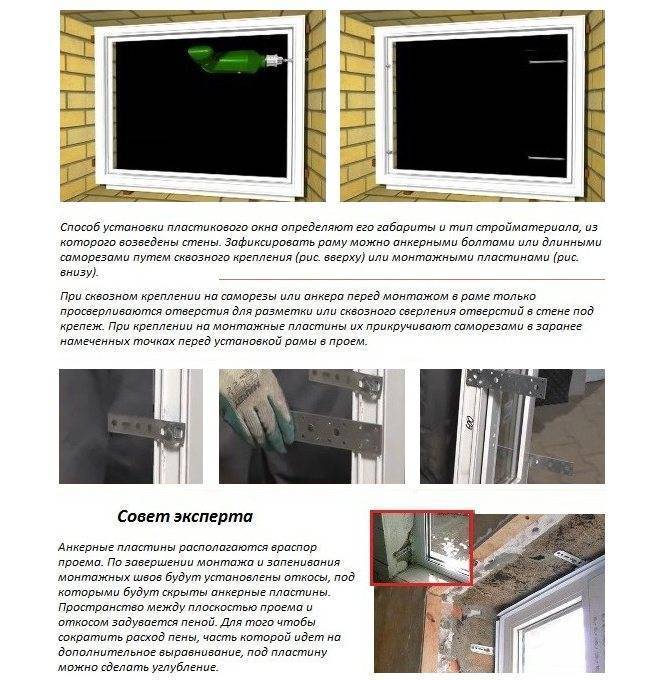

1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

• На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
• Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

• На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.

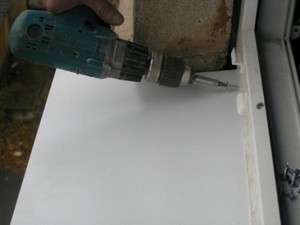

• После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
• Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
• После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Основные ошибки при установке

Чтобы не допустить ошибок, следует рассмотреть самые распространенные из них. Все они характерны именно для тех, кто проводит работу своими руками и не имеет еще достаточного опыта:

Неправильно выбранный размер окна. Если ошибиться при замерах, то может оказаться так, что окно слишком большое для проема или наоборот, маленькое. В первом случае придется либо расширять пространство, либо заказывать новое окно. Во втором обычно используют специальный расширительный профиль, который ставится в нужных местах, чтобы заполнить проем полностью.
Некачественная подготовка оконного проема. Если не очистить его от мусора, остатков строительных материалов, масляных пятен и т. д., возникнут проблемы. Во-первых, из-за этого монтажная пена может держаться намного хуже. Во-вторых, различные выступы и другие изъяны могут мешать нормальному выравниванию окна.
Некачественное крепление окна к стене. Если использовать недостаточное количество анкеров или пластин, со временем под собственным весом окно может сдвинуться или деформироваться. Еще один распространенный случай, когда крепеж не используют вообще, считая, что пены достаточно. Тогда со временем она точно просядет.
Игнорирование термоизоляции стены. Чаще всего конструкция состоит из нескольких слоев, поэтому окно следует выставлять правильно, чтобы холод не проникал

Важно выставить раму так, чтобы ее край выходил за теплоизоляционный слой.
Расстояние между оконной рамой и откосом. Если оно слишком маленькое, не получится нормально изолировать стык и через него будет проникать холод или конденсироваться влага

При большом расстоянии придется накладывать слишком много монтажной пены, а нагрузка на крепежные элементы окажется намного больше.
Размер подоконной планки. Если она слишком узкая или ее вообще нет, то через это место будет постоянно проникать влага. А со временем это приведет к возникновению грибка и плесени.
Монтажная пена. Если ее мало, то через стык окна и стены будет постоянно проникать холод. И наоборот – когда пены много, она лезет изо всех щелей и может испачкать не только окно, но и другие элементы.

Основные этапы подготовки в частном доме

Подготовка может быть произведена 2-мя способами:

• с помощью опорных арматур;
• путем цельного крепления.

Действия:

1. Извлечь старый стеклопакет вместе со штапиками. Пронумеровать их, чтобы при монтаже установить в том же порядке, не допустить появления зазоров.
2. Наклонить на себя слегка раму, вынуть стекло.
3. Снять с навесов заглушки, открутить болты.
4. Повернуть ручку в режим проветривания, приоткрыть. Снять фрамугу так, чтобы с рамы не слетели специальные перемычки для разделения створок.
5. Разметить точки под анкера, по 2 снизу и сверху стекольного пакета, по 3 с каждой стороны. Просверлить отверстия.

Если стены изготовлены из ячеистого бетона ((в панельном доме), т.е

хрупкие, то важно выполнять крепежи из анкерных подвесов. Фиксировать к стене закаленными саморезами

Если старые элементы (например, металлические) никак не поддаются снятию, то можно их распилить

Далее очистить рабочую область от пыли

Если старые элементы (например, металлические) никак не поддаются снятию, то можно их распилить. Далее очистить рабочую область от пыли.

Как выбрать

Деревянные штапики кажутся малозначимым элементом, но подходить выбору нужно с предельным вниманием. Такая небольшая деталь обеспечивает герметичность оконного блока. При небрежном подходе изделие скоро перестаёт выполнять функции и приходит в негодность

Через образовавшиеся щели станут проникать влага и сквозняки

При небрежном подходе изделие скоро перестаёт выполнять функции и приходит в негодность. Через образовавшиеся щели станут проникать влага и сквозняки.

Это крайне важный момент для внешних створок, выходящих на улицу. Максимально плотное прилегание к конструкциям рамы — вот основной критерий. Лучше остановиться на обыкновенных гладких рейках.

Для внутренних, не контактирующих с проявлениями внешней среды, можно отдать предпочтение изделиям с резьбой или другими украшениями. Декоративные планки должны соответствовать общему стилю конструкции и интерьера.

Советы профессионалов

Если предстоит замена всех окон на фасаде, то измерить необходимо сразу все. Их высота может практически совпадать, а по ширине могут быть различия. Для изготовления надо брать наименьшее значение замеренного окна.

Для определения места для установки оконного блока должна быть известна толщина стены. От внутренней стороны конструкцию следует монтировать на глубину, равную 2/3 от ширины стены, при этом можно учесть ширину наружного утеплителя и установить его дальше.

Если к ширине проема прибавить 5 см на загиб и 4 см на выступ, то будет известно требуемое значение ширины водоотлива. Если стена обшивается, то эту толщину тоже надо учесть. Ширину откосов измеряют только после установки оконного блока.

Размеры и производители

Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как правильно выполнить укладку ОСБ на старый деревянный пол?

Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

• при потере или поломке детали;
• когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

Самые распространенные модели на российском рынке:

• KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
• Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
• Veka. Выпускает модели Softline и Euroline.

Хорошо зарекомендовали себя подоконные профили фирм:

• Wintech;
• Brusbox;
• Enwin;
• Montblanc;
• Wds;
• Novotex.

Что входит в конструкцию пластикового окна

Начнем с того, что без всех нижеперечисленных составляющих современная светопропускающая конструкция попросту не будет функционировать. Оконные аксессуары, которыми она по желанию может быть дополнена, призваны обеспечить безопасность и удобство в эксплуатации.

Ниже перечислим главные составляющие пластикового окна.

Рама. Представляет собой каркас, на который осуществляется крепление остальных элементов конструкции. Для ее изготовления применяется профиль из поливинилхлорида (ПВХ).

Импост. Делит раму на несколько частей. В большинстве случаев он располагается вертикально, и лишь изредка, при нестандартном способе открытия створок, горизонтально.

Створка. Крепится к раме, подвижна. Ее конструкция позволяет функционировать в двух положениях: в поворотном и в откидном.

Стеклопакет. Самая большая составляющая оконной системы. Занимает порядка 90% площади. Состоит из одной или нескольких камер, ограниченных с двух сторон стеклами. Эффективно справляется с удержанием тепла внутри помещения и с обеспечением создания условий для проникновения достаточного количества дневного света.

Штапик. Расположен по границе соприкосновения видимой части стеклопакета и створки. Предназначен для плотного удержания стеклопакета в конструкции окна.

Фурнитура. К данному понятию относят множество составляющих, объединенных одной задачей – обеспечением правильного движения деталей и механизмов в оконной системе.

Подробнее с тем, что представляет собой каждый элемент окна, можно ознакомиться, перейдя по соответствующим ссыллкам.

Что проверить после установки

После полного завершения мастерами работы (только после того, как пена застыла!), стоит обязательно проверить окно, чтобы исключить возможные дефекты установки. Для этого необходимо:

1. Открыть и закрыть створки несколько раз, чтобы убедиться что оконная фурнитура функционирует нормально, ручка перемещается в положение «закрыто» четко, плавно, без заеданий и чрезмерных усилий.
2. Открыть створку в поворотном режиме и оставить в полуоткрытом положении – если она самопроизвольно закрывается или открывается, — окно смонтировано с отклонением от вертикали.
3. Проверить плотность прилегания створок по периметру притвора — она должна быть одинаковой.
4. Осмотреть стыки между рамой и откосами, рамой и подоконником. Щелей, незаполненных зазоров, открытой пены быть не должно ни внутри, ни снаружи..
5. Толкнуть профиль и стеклопакет. Если при этом стекло или рама зашатались, установка выполнена некачественно.
6. Проверить откосы, отливы и подоконник на предмет перекосов и надежности крепежа.

Многие недостатки можно устранить на месте, без снятия конструкции. Поэтому проверку лучше проводить в течение 1–2 дней после монтажа.

Технология монтажа по ГОСТу

Установка пластиковых окон по ГОСТу 30971-2012, пошаговая технология которой предложена, может быть выполнена и самостоятельно.

Шаг 1. С помощью щетки с жесткой щетиной или малярной кисти сметают пыль и мусор.

Шаг 2. Швы между кирпичами выравнивают влагостойкой шпатлевкой.

Шаг 3. Покрывают шпатлевку слоем грунтовки.

Шаг 4. Открывают оконный блок и снимают створку.

Шаг 5. В нижней части рамы снимают подставочный профиль.

Шаг 6. Приклеивают ПСУЛ в месте стыка рамы и подставочного профиля.

Шаг 7. Если устанавливают балконный блок, снимают стыковочный профиль и с внешней стороны рамы. В месте стыка с проемом приклеивают ленту ПСУЛ по всему периметру. Если устанавливают окно, сразу приклеивают ленту по его периметру.

Шаг 8. Берут простой карандаш и рулетку. Делают разметку точек крепления на ПВХ профиле. В соответствии с требованиями стандарта, расстояние между этими точками не должно превышать 70 см. Отверстие должно отстоять от угла рамы на 150-180 мм.

Шаг 9. Высверливают отверстия. Диаметр сверла должен быть меньше диаметра болта или самореза.

Шаг 10. На проем устанавливают опорные колодки, которые будут находиться под рамой.

Шаг 11. Вставляют раму и фиксируют саморезами.

Шаг 12. Со стороны улицы отмечают места крепления ПСУЛ.

Шаг 13. Снимают раму и со сдвигом 0,5 см от разметки, приклеивают ПСУЛ.

Шаг 14. Устанавливают на раму стартовый профиль для откосов.

Шаг 15. С внутренней стороны оклеивают раму лентой ГПЛ.

Шаг 16. Устанавливают раму, выравнивают. Высверливают в стене отверстия под дюбели и выполняют окончательную фиксацию.

Шаг 17. Устанавливают створки.

Шаг 18. Заполняют шов монтажной пеной.

Шаг 19. Через 15-20 минут ленту ГПЛ выравнивают вдоль откосов.

Шаг 20. Под подоконник устанавливают ГПЛ.

Шаг 21. Осуществляют монтаж подоконника.

Шаг 22. Под отлив устанавливают диффузионную ленту.

Шаг 23. Крепят отлив.

Шаг 24. Устанавливают откосы.

Установка окна по госту по ГОСТу, инструкция которой приведена выше, – несложная задача. Если соблюдать все требования Госстандарта, оконные проемы будут надежно утеплены и герметизированы. P.S. А на десерт предлагаю посмотреть видео-ролик: Монтаж окна по ГОСТу

Установка рамы

Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

Рабочие этапы

Рассмотрим все рабочие этапы установки окон ПВХ.

Монтаж фрамуг ПВХ – поэтапный:

1. Сделать замеры.
2. Снять старую конструкцию.
3. Произвести подготовительные работы.
4. Произвести собственноручный монтаж.

Замеры

Чтобы максимально точно замерить, стоит:

• выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
• удалить слой старой штукатурки.

Если монтируется окно с выступом, то:

1. Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
2. Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)

Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.

Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.

Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:

• ширина проема фрамуги +20 мм на монтажный зазор;
• высота + 25 мм на зазор;
• длина подоконника (ширина + 20 мм);
• длина отлива (ширина проема с внешней стороны комнаты + 100 мм).

По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).

Демонтаж

Пошаговая инструкция следующая:

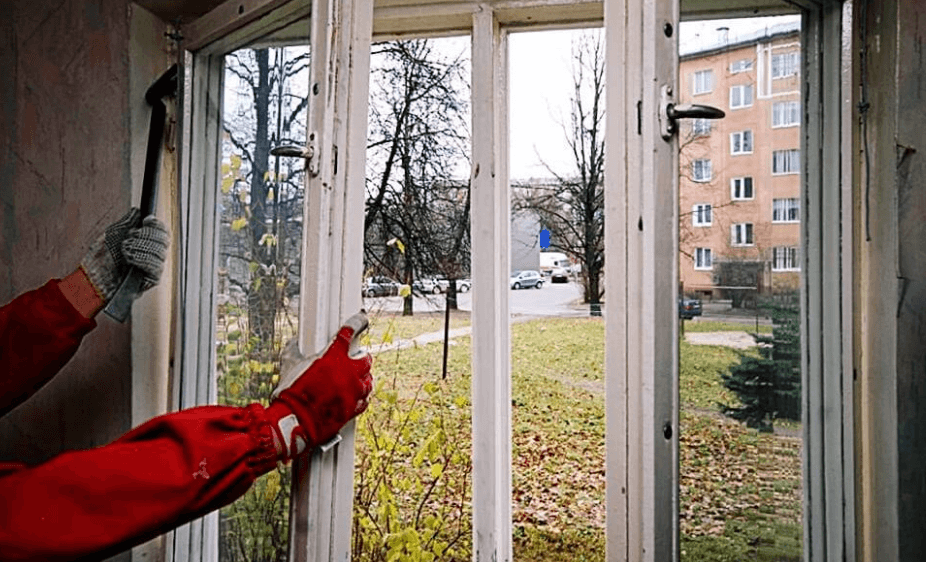

1. У старого оконного блока крепления вырываются или распиливаются.
2. Вынимается теплоизоляция, уплотнитель.
3. Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
4. Изымается подоконник. Счищается цементный слой под ним.
5. Все прилегающие поверхности обрабатываются грунтовкой.

Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.

Подготовка

Подготовка к монтажу включает следующие этапы:

1. Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
2. Снять пластиковые накладки с навесов, поддевая острым предметом.
3. Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
4. Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
5. Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
6. Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
7. Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).

Как избежать появления грибка на откосах

Например, есть стена, сделанная из газобетона. Утепления фасада нет. Снаружи дома минусовая температура, а в помещении — плюсовая. Допустим, на улице — 26 °С, а в помещении + 20 °С. Установлено окно.

В данной конструкции окно ­(даже качественное с несколькими камерами и энергоэффективное) это — мостик холода. Т.е. в месте установки окна тепловой контур стены ослаблен, а эффективная толщина газобетона (что влияет на термическое сопротивление всей конструкции) фактически уменьшена, и откос промерзает. Наглядно это можно представить так:

Температурные поля (изотермы) в однослойной конструкции.

Изотерма — это линия, соединяющая точки с одинаковой температурой.

Изменение изотермы в месте установки окна.

Из-за этого часть откоса с оконной коробкой оказывается в зоне т.н. точки росы. Это в свою очередь приводит к выпадению в этом месте конденсата.

Проблема усугубляется тем, что откос не закрыт паропроницаемым материалом. Теплый водяной пар, содержащийся в воздухе жилого помещения, стремится выйти наружу и беспрепятственно проникает в холодные откосы, а в конструкции созданы условия для конденсации влаги. Откосы переувлажняются и на них появляется плесень и грибок.

Выход — нужно утеплить откосы паронепроницаемым материалом, например, ЭППС (экструдированным пенополистиролом) толщиной 3-5 см.

Таким образом, хотя условия для конденсации влаги в стене есть, но водяного пара в более холодной зоне нет. Стена остаётся сухой и «здоровой» даже при отрицательных температурах.

Дополнительные элементы

Стоит отметить, что современное окно не может не включать в себя отдельные элементы, продлевающие срок его эксплуатации, а также придающие оконному проему эстетичный внешний вид. Перечислим их:

1. Подоконник. Служит в качестве дополнительной части конструкции окна. Совмещает сразу две функции: закрытия нижней части оконного проема и создание дополнительных удобств в помещении. Подоконники могут использоваться как в качестве хранилища печатной продукции, так и служить в качестве места для выращивания цветов и плодово-овощных культур. Иногда подоконник служит продолжением стола или удобным местом для чтения.

Современные подоконники производятся из следующих материалов:

• мрамор;
• керамогранит;
• кварц;
• акрил;
• искусственный камень;
• дерево;
• пластик.

В принципе, для установки совместно с ПВХ окном, подойдет любой из вышеперечисленных материалов. Главное «поймать» то удачное сочетание цвета и материала, гармонирующее с интерьером помещения.

2. Откосы. Предназначение оконных откосов сводится к закрытию пустот проема и приданию последнему улучшенных свойств по тепло- и шумоизоляции. Их месторасположение – верхняя и боковые части проема (нижнюю занимает подоконник). Откосы могут быть выполнены из разных материалов. Они бывают:

• штукатурные;
• деревянные;
• мраморные;
• пластиковые.

Также как и подоконники, оконные откосы в комбинации с пластиковым окном идти с различными материалами.

3. Отлив. Входит в число обязательных аксессуаров, которыми комплектуются окна любого типа. Располагается со стороны улицы. Его назначение – отвод поступающей воды от стыка проема и конструкции самого окна. В зависимости от вида материала обладают различными характеристиками. Бывают:

• металлическими;
• алюминиевыми;
• медными;
• пластиковыми.

4. Москитные сетки. Основное предназначение данного изделия это, конечно же – обеспечение надежной защиты помещения от проникновения в него кровососущих насекомых через оконный проем. На сегодняшний день существует огромное количество видов москитных сеток, отличающихся, прежде всего, способами установки и функциональностью.

Некоторые модели, помимо основных защитных функций, выполняют и дополнительные – предохраняют от выпадения из окна домашних животных (сетка «Антикошка») или защищают помещение от проникновения в него частиц пыли или пыльцы цветов (сетка «Антипыльца»). Перечислим доступные на сегодняшний день виды москитных сеток:

• Антикошка;
• Антипыль;
• на липучке;
• рамочная;
• ролетная;
• плиссе;
• раздвижная.

5. Жалюзи. Их предназначение сводится как к формированию препятствия для солнечных лучей, проникающих в помещение, так и к созданию некой эстетической составляющей внутреннего интерьера. В зависимости от применяемого материала различают большое количество видов жалюзи, например:

• плиссе;
• алюминиевые;
• деревянные;
• тканевые;
• бамбуковые и т.д.

Могут устанавливаться не только на окно помещения, но и на окна балкона.

Крепежные элементы для установки стеклопакетов в ПВХ профиле

Повсеместно используемый крепеж для пластиковых окон: а — рамный дюбель с металлическим уплотнителем; б — рамный дюбель с пластиковым уплотнителем; в – пластиковый дюбель универсальный; г – шуруп (саморез); д — анкерная пластина

Перед тем как перейти к описанию установки, предлагаю узнать, какой крепеж для ПВХ окон можно приобрести в строительных магазинах. Креплений много и такое разнообразие не случайно, так как каждая разновидность предназначена для того или иного вида стен.

Оконный крепеж в соответствии с типом стен подразделяется на следующие категории:

• для бетонных стен;
• для монтажа кирпичных стен;
• для монтажа в стены из газобетона;
• для крепления к древесине.

Кстати, с применением перечисленного крепежа может быть установлена защитная решетка.

Крепеж для установки в бетонные проёмы

Пластиковые стеклопакеты в бетонные проемы устанавливаются посредством анкеров или как их еще называют рамных дюбелей.

Для надёжной фиксации тяжёлого окна в бетонном проеме принято использовать анкера с диаметром 8 или 10 мм и длиной от 72 до 202 мм. Длина и диаметр метизов подбираются с учетом плотности стены — чем пористее бетон, тем длиннее и толще анкера.

Монтаж посредством анкеров выполняется двумя способами:

1. Сверлится отверстие в профиле и непосредственно через профиль анкер входит в бетон;
2. К профилю крепится анкерная пластина и уже через пластину осуществляется крепление оконной конструкции к проему.

Первый способ актуален в том случае, если технологический зазор между профилем и зазором мал. Если расстояние между профилем и проемом больше 1 см, можно применять анкерную пластину, так как крепеж можно будет прикрыть при финишной отделке, если будут использованы пластиковые откосы.

Анкерные пластины представляют собой металлические полосы простой или сложной конфигурации. Простые пластины – это обычные полосы с перфорацией. Наряду с такими приспособлениями есть «крабы» – пластины, которые врезаются в профиль за счёт чего упрощается отделка откосов.

Крепёж для установки в кирпичные стены

Крепление пластиковых окон в кирпичном проёме выполняется примерно также, как и в . Но есть одна проблема: если для монтажа в бетон, отверстия под анкер в профиле можно насверлить заранее, то в случае с кирпичными стенами отверстия сверлятся по месту, так как нужно попасть в центр кирпича, а не в шов кладки.

Для монтажа в кирпич применяется тот же рамный дюбель, что и для бетонных стен, но с длиной не меньше 10 см. Длина в 10 см — это минимальный заход в кирпич при котором можно быть уверенным в том, что крепление не расшатается и не ослабнет при эксплуатации.

Если вы уверены, что кирпич не пустотелый, а сегодня такой применяется крайне редко, можно использовать дюбеля длиной 6-8 см.

Крепёж для установки в деревянные проемы

Оптимальный вариант для монтажа окон в деревянный проем без обсадной коробки — это саморезы в сочетании с анкерными пластинами. Такой тип крепления одинаково хорош для бревенчатых, брусовых и каркасных построек.

Если в проеме устанавливается обсадная коробка, монтаж можно выполнять шурупами прямо через профиль. Для установки остекления в деревянный проем рекомендую использовать саморезы длиной не меньше 10 см с диаметром 8 мм. Саморезы вкручиваем с шагом 30 см.

Крепёж для установки в проемы из газобетона

Газобетонные блоки отличаются малой плотностью, а потому для монтажа выбираем специальные дюбеля и выполняем установку с малым шагом между шурупами.

Установка остекления в газобетонных стенах требует подробного рассмотрения, так как все большее количество домов строится с применением таких блоков. Именно поэтому для ознакомления с технологией установки предлагаю небольшой фотоотчет о проделанных монтажных работах.

Выводы

От того, насколько качественно будут отделаны окна, зависит общее впечатление от фасада дома

Именно поэтому к таким работам следует относиться с максимальной осторожностью. Технологию монтажа определяет форма окна, а также степень его утопленности в стене

Такие работы окажутся простыми даже для строителя-новичка.

Если следовать предложенным советам, отделка окна сайдингом не составит труда, а результат будет радовать глаз.

Перед облицовкой лучше позаботиться о правильной подготовке проема. Его следует тщательно вычистить. Для защиты внутренних помещений от холода необходимо создать теплоизоляционный слой. Выполняется он из пенополистирольных плит.

При правильном выполнении облицовки окон сайдингом декоративные элементы не будут деформироваться под влиянием температурных перепадов и погодных условий. Процесс отделки окна сайдингом можно узнать из видео:

Каждый, кто хочет установить в своем доме стильные двери, слышал о том, что существуют двери вровень со стеной, также их называют – двери скрытого монтажа. Их конструктивная особенность заключается в том, что все изделие устанавливается напрямую в стену, скрывая от глаз петли. В наше время — это очень популярный вариант изделия, так как его можно стилизовать абсолютно любым образом.

Вывод

Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками

По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации

Также можете посмотреть несколько видео

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.
Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.
