Металлические лестницы своими руками + чертежи, схемы

Как изготовить?

Из дерева

Приготовить 4 доски с параметрами: 100х2,5хД мм (Д – длина, соответствующая высоте будущей лестницы). Заготовить необходимое количество поперечных планок из расчета 1 штуку на каждые 50 см. Длина каждой поперечины не должна превышать 70 см. Две вертикальные доски положить строго параллельно на ровную поверхность. Выложить поверх них на равном расстоянии заготовленные планки – ступеньки. Торцы планок должны совпадать с краями досок. Угол между вертикальными и горизонтальными элементами должен быть 90 градусов.

Аккуратно, чтобы не сместить получившуюся конструкцию, уложить оставшиеся 2 доски таким образом, как были уложены 2 первые. Должна получиться «двухслойная лестница». Еще раз проверить соответствие угла между деталями. При помощи саморезов закрепить планки, расположенные между двумя досками, в точках их соприкосновения. Для того чтобы заготовки не растрескивались от вкручивания саморезов, необходимо просверливать для них посадочное отверстие. Для этого используется сверло с диаметром, не превышающим диаметр самореза. В каждую точку соприкосновения планок вкручивается минимум по 2 шурупа с каждой стороны лестницы.

Данный вид лестницы – один из самых практичных. Ее конструкция позволяет собирать приспособление связи практически любой длины и легко выдерживает максимально допустимые нагрузки. Для изготовления могут применяться подручные строительные материалы, которые могут быть использованы для иных назначений после демонтажа. Нет необходимости делать какие-либо вырезы, упоры под планки ступенек и другие дополнительные манипуляции.

Из металла

Для изготовления конструкции можно использовать профильную трубу квадратного или прямоугольного сечения, однако, второй вариант имеет бесспорные преимущества перед первым. Такая лестница может иметь несколько модификаций. В первом варианте 2 вертикальные опоры прямоугольного профиля соединяются между собой планками из такого же материала. При этом планки крепятся к опорам с внутренней стороны последних. Во втором варианте ступеньки прикрепляются к вертикальным частям поверх них. Для облегчения конструкции в качестве поперечных планок можно использовать трубу меньшего диаметра.

По аналогии с деревянной лестницей, металлическая собирается путем соединения горизонтальных планок с вертикальными опорами. При помощи сварочного инвертора заготовки свариваются между собой

Особое внимание уделяется углу между деталями и прочности сварного шва. От качества данных характеристик зависит степень безопасности при использовании устройства. Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног

Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне

Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног. Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне.

Из ПВХ труб

Данный способ изготовления лестницы самый непрактичный. Его особенностями являются: дороговизна материалов, низкая прочность конструкции, сложность сборки. Чтобы изготовить лестницу из ПВХ труб, необходимо использовать последние с внутренним диаметром не менее 32 мм. Желательно, чтобы они имели внутреннее армирование металлом или температуроустойчивым слоем. Соединения вертикальных опор с горизонтальными подножками осуществляются при помощи ПВХ тройников.

Для максимально безопасного использования лестницы из ПВХ труб ее высота не должна превышать 2 м. В противном случае при оказании рабочей нагрузки она может подвергнуться конструктивной деформации, что может угрожать жизни и здоровью того, кто ее использует.

Видео: Лестница из профильной трубы

Приставная лестница для бытовых работ

Существует несколько способов сборки своими руками приставной лестницы из профильной трубы. Если вы не знакомы с тонкостями работы сварочным аппаратом, ступеньки можно зафиксировать при помощи болтов и уголков, однако сварная конструкция является более прочной.

Вместо приставной лестницы можно сделать стремянку – сооружение, удобное для строительных работ

Итак, нам потребуются:

• профильные трубы длиной 200-250 см с сечением 40 мм – 3 шт.;
• стальные пластины аналогичного сечения – 4 шт.;
• металлические уголки – 12-16 шт.;
• верстак;
• бытовой сварочный аппарат;
• набор 3-миллиметровых диодов;
• болгарка с дисками по металлу;
• наждачная бумага (шлифмашинка);
• ЛКМ по металлу (краска, антикоррозийная грунтовка).

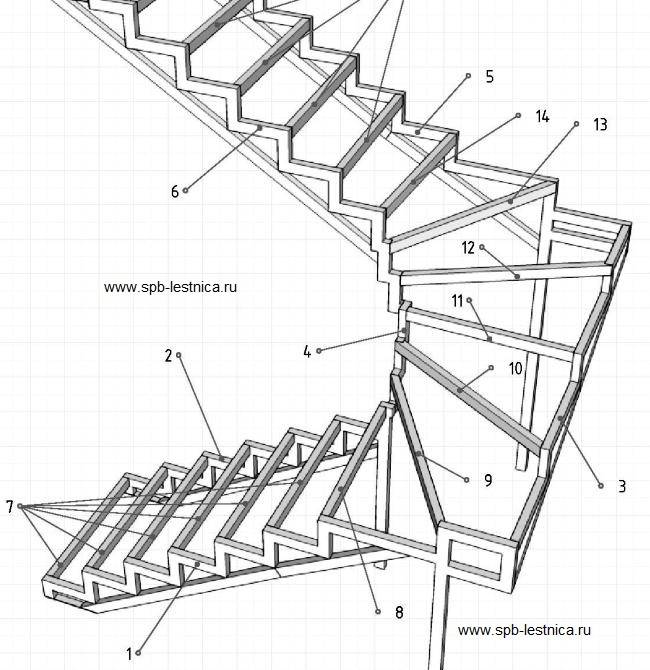

Конструкция металлической лестницы сварена из профиля и уголков

Перед тем как сварить лестницу из профильной трубы, необходимо одну заготовку разрезать на несколько частей по 30 см – получатся ступеньки. Их количество зависит от длины профиля: например, из двухметровой заготовки получится 6 маленьких отрезков.

Так выглядит металлический каркас с разметкой и комплект перекладин для приставной лестницы

• делаем разметку – на длинных перекладинах обозначаем места сварки, интервалы между отметками – 25-30 см;
• если для дополнительной фиксации необходимы уголки – привариваем сначала их;
• чтобы конструкция обрела стабильность, производим сварку перекладин и крайних ступенек, таким образом, получаем прямоугольную раму;
• привариваем оставшиеся короткие отрезки;
• концы профиля делаем глухими – для этого используем металлические пластины;
• зачищаем неровности швов;
• грунтуем и покрываем специальной краской.

Если вам потребуется лестница большей длины, используйте другой профиль, например, с сечением 50 мм. Чем тяжелее и длиннее конструкция, тем мощнее и толще должна быть труба.

Винтовая лестница на второй этаж

Сооружение винтового типа используют, когда существует дефицит площади или возникает необходимость в дополнительном оригинальном дизайнерском элементе. В процессе подготовки необходимо приобрести инструмент: сварочный аппарат с диодами, циркулярную пилу, ножовку по металлу, напильник, шлифмашинку, молоток, рулетку и маркер. Наиболее простой вариант – ведущая на второй этаж лестница из профильной трубы в виде столба, к которому по спирали крепятся ступеньки.

Винтовая лестница на второй этаж, собранная из металлического профиля и деревянных ступенек, не только функциональна и удобна, но и служит украшением для дома из кирпича или дерева

В качестве опоры выступает толстостенная труба круглого сечения, длина которой зависит от расстояния от пола первого этажа до пола (или потолка) второго этажа. Из второй трубы, с тонкими стенками, но большего диаметра, необходимо сделать гильзы, оптимальная длина которых – 22-25 см. Гильзы будут нанизываться на опорный столб одна за другой уже с приваренными рамами ступеньки. Приступки бывают различной формы (прямоугольной, овальной), но наиболее удачный вариант – удлиненный равнобедренный треугольник, вершиной приваренный к гильзе.

Интересное дизайнерское решение – вынос винтовой лестницы наружу и оформление входа на второй этаж с улицы

• Привариваем рамы для ступенек к гильзам.
• Нанизываем гильзы на центральную опору.
• Устанавливаем опорный столб на бетонное основание, закрепляем в верхней части.
• Придаем ступеням нужное положение, свариваем гильзы между собой.
• Для придания прочности соединяем ступени металлическими столбиками и с внешней стороны.
• Зачищаем, грунтуем и красим всю конструкцию целиком.
• Декорируем ступени (подойдут доски, толстая фанера, листы металла).

Кроме профиля часто для устройства винтовых конструкций используют косоуры – прочные металлические балки.

Приступая к чертежам

Еще на стадии расчетов и составления чертежей следует учесть характеристики металла, из которого будет изготовлена лестница. От верности расчетов и качественной сборки зависит прочность и долговечность всего сооружения.

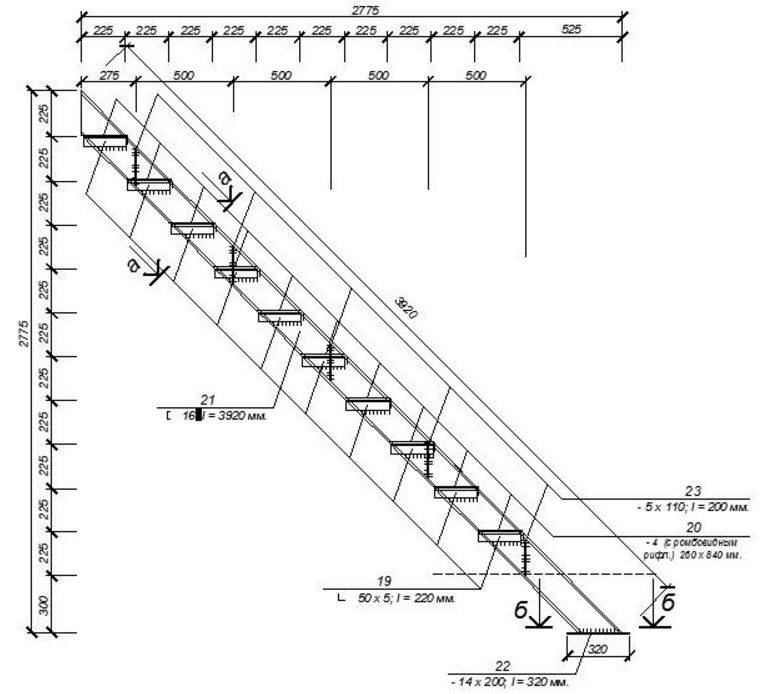

Элементарный чертеж с основными расчетами

Нужно заранее рассчитать все параметры будущей конструкции:

• Количество ступеней. Определяется длиной марша и каждого шага.
• Высоту проступенка и ширину проступи. Первое значение определяется крутизной лестницы и личными ощущениями хозяина. Второе закрепляется в СНиПах и не должно быть меньше 25 см.
• Длину шага лестницы —расстояние между углами ступеней, обычно равное 60-65 см.
• Длину ступени — ширину самой лестницы.
• Угол наклона. Уклон определяется размерами помещения и нуждами хозяина. Крутая лестница займет меньше пространства комнаты, но подниматься по ней будет не так комфортно.

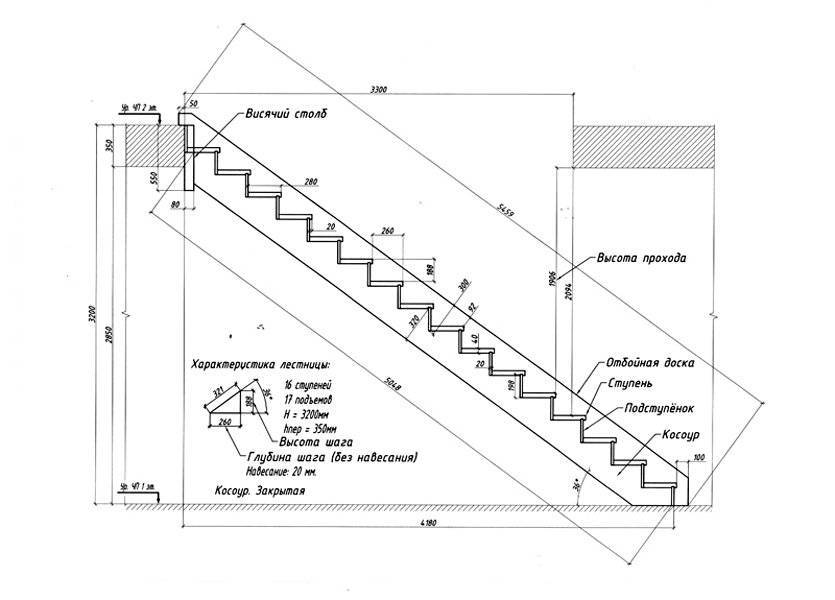

Основные лестничные элементы

Необходимо подготовить чертежи в трех проекциях: фронтальной, боковой и вид сверху. При составлении такого плана нужно следить за тем, чтобы размеры и расположение всех элементов в трех плоскостях полностью совпадали.

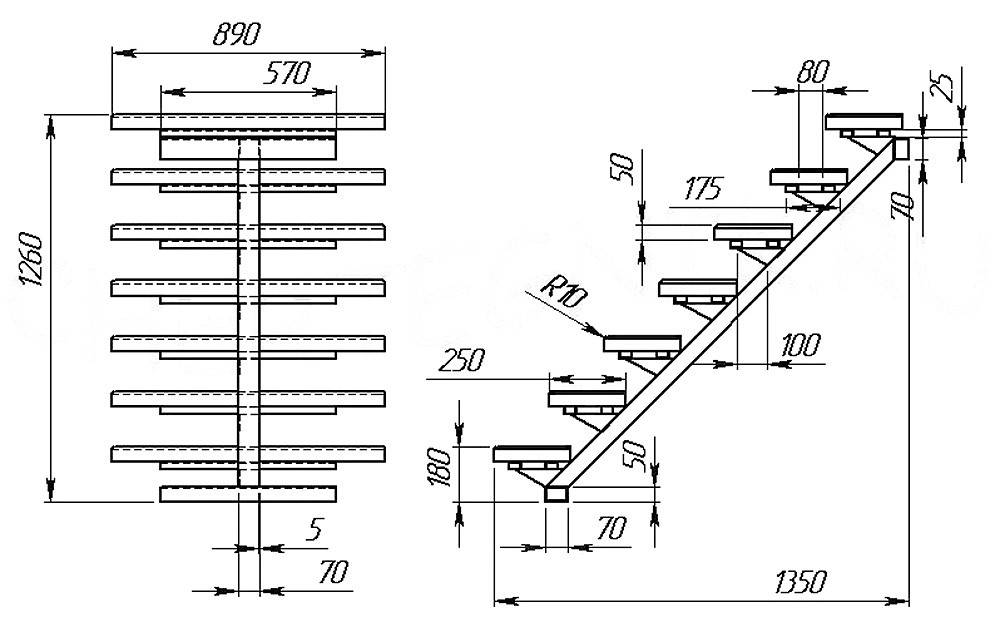

Схема-чертеж лестничной конструкции в 2 проекциях на 1 косоуре

При изготовлении лестницы не лишним будет заглянуть в нормативы ГОСТа и свериться со СНиПами. В этих официальных документах прописаны все рекомендуемые параметры для изделий такого рода. В частности, устанавливается безопасная для человека высота перил — минимум 900 мм от поверхности.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом

Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома

Прежде всего, нужно провести расчет следующих показателей:

• Высота и ширина ступеньки;
• Уклон конструкции;
• Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции

Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

• Надежность;
• Изобилие дизайнерских решений;
• Возможность сочетания с другими стройматериалами;
• Долгий срок службы;
• Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.

Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом

Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

Окончательная обработка лестницы

Изготовление основного металлического каркаса лестницы и его непосредственный монтаж – конечно, большая часть работы, но далеко не самая главная. Не стоит недооценивать роль финишной отделки. Она обеспечит уже готовую конструкцию надежной защитой от коррозии металла и придаст лестнице ее финальный внешний вид.

Это интересно: нюансы отделки лестниц деревом.

На этом этапе производится заключительная обработка всех сварочных швов, выступающих частей, острых углов и шероховатостей. В этих целях необходимо воспользоваться болгаркой с наждачным кругом, которая поможет все тщательно зачистить.

Далее следует провести обработку всех металлических поверхностей от коррозии. Сначала нужно их обезжирить, а потом обработать специальным раствором для преобразования ржавчины. После наносим на просушенную поверхность грунтовку для металла.

На последнем этапе остается только заняться непосредственно декором лестницы. Для этого можно использовать любые оригинальные варианты отделки по вашему вкусу. Например, использовать художественную ковку для перил, необычный цвет краски или редкий сорт дерева для изготовления ступеней – можно проявить всю свою фантазию. Главное, помните, что внутренняя лестница должна сочетаться с интерьером помещения, в котором она расположена, а уличная лестница не должна выделяться из общей архитектуры дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Инструменты

Набор инструментов, необходимых для самостоятельной сборки приставной лестницы, определяется типом ее конструкции и свойствами материала, используемого для изготовления.

Деревянная модификация:

• распилочный инструмент (ножовка, электролобзик, торцовочная пила);
• шуруповерт с насадками (сверла, бита);
• стамеска по дереву;
• молоток.

Металлический вариант:

• углошлифовальная машинка с отрезным кругом;
• сварочный аппарат (при необходимости);
• дрель со сверлами по металлу.

Сборка из ПВХ материалов:

• паяльник для полипропиленовых труб (ПП);
• труборезы (ножницы для резки ПП труб);
• сопутствующие инструменты.

При выборе того или иного пути изготовления лестницы понадобятся измерительные и разметочные приборы:

• рулетка;
• угольник;
• маркер, карандаш.

Расходные материалы, в зависимости от вида лестницы:

• саморезы по дереву (размер подбирается индивидуально);
• болты, гайки, шайбы;
• электроды;
• ПП уголки, соединители, заглушки.

Особенности конструкции

Необходимость в загибах на швеллерах возникает при установке поворотной лестницы. Такая конструкция отличается необычной формой. Чтобы воспроизвести задуманное, в местах, где находятся повороты, делают клинья. Сварные швы усиливают посредством стальных пластин. Их помещают на месте стыка. При отсутствии нужного опыта, следует отдать предпочтение прямомаршевым конструкциям. Если поворот все же необходим, сложности с монтажом решают посредством установки дополнительной площадки.

Вариантов для облицовки тоже достаточно. Для этого можно использовать камни, деревянные панели, плитку и стекло. Лестницу можно украсить с помощью кованых элементов. Вопреки распространенному мнению интересные решения не всегда становятся результатом существенных материальных трат. Дорогостоящая отделка не всем по карману.

Чтобы обеспечить абсолютную безопасность, лестницы, изготовленные из металлического уголка, оснащают перилами. Их делают из различных материалов, форма также может отличаться. Эти параметры определяют, учитывая пожелания владельца и местоположение конструкции. Еще одним важным фактором является материальное благосостояние.

Что такое косоур?

Основными комплектующими лестницы являются несущие элементы, ступени и перила. Косоур — это и есть несущий элемент, представляющий из себя наклонную балку, на которую сверху монтируются ступени и ограждения. Лестницы на косоурах являются наиболее популярными за счет надежности и простоты конструкции.

Виды косоуров лестничных маршейВ зависимости от конструктивных особенностей и формы различают:

• прямые;
• ломаные;
• винтовые или эвольвентные.

прямой

ломаный

эвольвентный Основными материалами для изготовления служат дерево, металл и бетон.

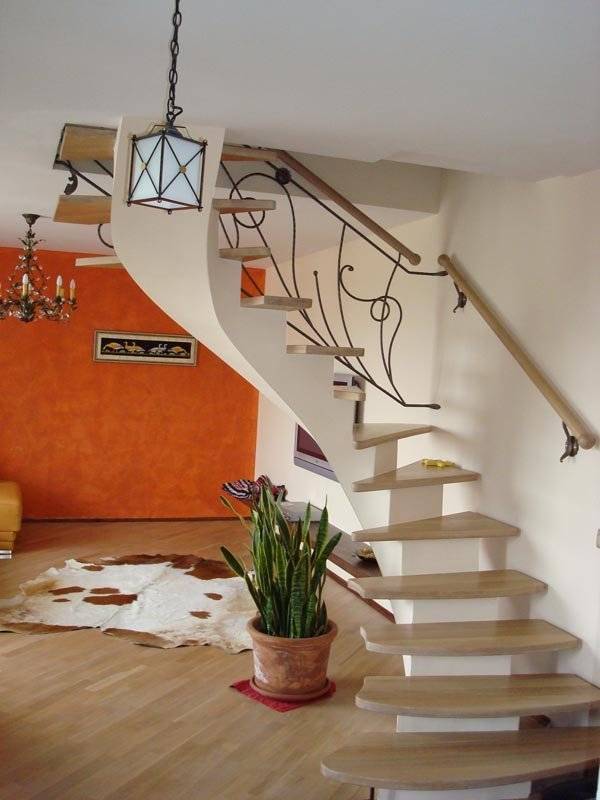

Косоуры могут располагаться по бокам лестницы (боковые) либо по центру (центральные). Если ширина лестницы более 1,2 метра, то предусматривается комбинированное крепление на трех косоурах.

Ход работы

Винтовая конструкция из профильной трубы

Перед началом работ необходимо понять, какой лестница видится по завершению, и тщательно провести замеры: определиться с высотой лестницы, шириной марша и шагом ступени.

Далее необходимо действовать в такой последовательности:

1. Подрезать направляющие из профильной трубы и подогнать их к заранее изготовленным опорам (при монтаже нижнюю часть опоры рекомендуется забетонировать).
2. Приварить к опорам рамку для ступеней с установленным шагом.
3. Обварить контуры ступеней (для этого можно использовать прутья арматуры).
4. Приварить платформы к нижнему и верхнему краю опорной рамы.
5. Подготовить крепления для элементов лестницы (если требуется).
6. Отшлифовать сварные швы и заусенцы, придавая раме из профиля аккуратный вид.
7. Обработать каркас, прогрунтовать и покрасить эмалью желаемого цвета.
8. Установить конструкцию.

Установка перил, балясин и ступеней осуществляется уже после монтажа каркаса. На основании из профильной трубы не требуется облицовка подступенков, что значительно облегчает работу.

Создание металлического каркаса для внешней или внутридомовой лестницы из уголка и профиля своими руками – не слишком сложная работа, позволяющая сэкономить средства на обустройство дома. Самое главное при этом – тщательно рассчитать конструкцию, понять, какой материал подходит для воплощения проекта лучше всего, и скрупулезно выполнить каждый этап работы. В помощь вам подобрали тематическое видео. Ждем откликов, нам очень интересно узнать, что у вас получается и какие трудности вы испытали в ходе работы.
