Работы по монтажу свайного фундамента своими руками
Монолитная плита
Монтаж железобетонных свай
Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:
заведение сваи в направляющую (скважину или каркас);
калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;
очистка участка от посторонних предметов, насаждений, мусора и т.п.;
нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;
проверка вертикальности установки уровнем;
забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);
Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.
достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.
сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.
Области применения забивных свайных фундаментов
В основном их используют для устройств оснований под фундаменты:
- при гражданском строительстве, как для одноэтажного и многоэтажного строительства;
- при промышленном строительстве зданий и сооружений, различной степени сложности;
- при возведении транспортных сооружений (мостов, эстакад, путепроводов);
- при строительстве различных инженерно-гидротехнических сооружений (причалов, пирсов, водозаборных станций).
Забивные сваи являются не заменимыми при строительстве в поймах рек, на плаунах, в районах с вечной мерзлотой, а также при строительно-монтажных работах в зимнее время года.
Особенности забивного фундамента из деревянных свай
Специальные гарантии
Поскольку наша компания является полноправным членом Ассоциации профессиональных строителей и производителей винтовых свай, то все работы по реставрации старого фундамента будут выполнены дипломированными сотрудниками, прошедшими аттестацию в этой области. Это позволяет предоставлять 100 % гарантию на качество услуг.
Что касается материалов, то и здесь мы имеем возможность предлагать комплексную гарантию не только на сами винтовые сваи, но и на созданный с их помощью фундамент. С одной стороны, при неправильной установке даже самых качественных винтовых свай, фундамент может очень быстро повести. С другой стороны, мы предоставляем гарантию на наши работы только при использовании винтовых свай нашего производства. Мы полностью уверены в их качестве, поэтому даем гарантию на устранение любой проблемы в течение 72 часов с момента обращения на целых 7 лет!
Его виды
Существует несколько разновидностей забивных свай:
Железобетонные
Наиболее распространенный вид опор, которые выпускаются специально и имеют высокие эксплуатационные показатели.
Благодаря напряженной продольной арматуре они способны выдерживать значительные боковые воздействия, а вертикальные нагрузки, доступные для опор без нарушения работоспособности, составляют 40-50 т на единицу.
Изготавливаются из влагоустойчивого и морозостойкого бетона со специальными добавками.
Стальные
В отличие от всех других вариантов, стальные забивные сваи специально не выпускаются.
В качестве опор используют различные виды металлопроката — швеллер, двутавр, рельс и т.п.
Металлические сваи более гибко реагируют на боковые воздействия, что позволяет использовать их в специфических условиях — на склонах, плывунах и т.п. Срок службы стальных свай ограничен из-за неизбежной коррозии, возникающей вследствие электрохимического воздействия грунта.
Деревянные
Самый старый вид свай, постепенно вытесняемый более прочными и устойчивыми к нагрузкам видами.
В современном строительстве используются только для создания легких и вспомогательных построек — каркасных или деревянных.
Особенности древесины не позволяют рассчитывать на длительный срок службы, поэтому предпочтение пользователей все чаще отдается другим, более современным и надежным вариантам.
Для частного домостроения наиболее распространены железобетонные сваи. Они обладают наиболее удачным набором качеств, прочностью, устойчивостью к влаге и перепадам температур.
Существует достаточно удобный ряд типоразмеров и длин, позволяющий выбрать самый подходящий вариант для своих условий.
Широкий ассортимент опорных конструкций
Длина, сечение и вес свай рассчитываются еще на стадии проектирования объекта. Ниже приведены основные характеристики некоторых типов свай:
- Свая С30.15-3 (длина 3 м, сечение 15х15 см, степень армирования – 3, вес – 190 кг). Выдерживает нагрузку до 40 тонн и отличается повышенной устойчивостью к внешним и агрессивным факторам окружающей среды. Такие сваи используют для возведения частных жилых домов, гаражей, хозяйственных построек, небольших мостов, капитальных ограждений. Также опоры С30 подходят для укрепления железнодорожных сооружений, для установки линий электропередач, устройства мачт, вышек связи, реконструкции зданий, укрепления фундаментов зданий.
- Свая С30.20-3 (длина 3 м, сечение 20х20 см, степень армирования – 3, вес – 300 кг). Выдерживает нагрузку до 60 тонн. Такой тип свай применяется на скальных и на более мягких грунтах – глинистых и песчаных, а также на грунтах в районах вечной мерзлоты. Сваи С30.20-3 могут устанавливаться для фундаментов объектов в прибрежной зоне или непосредственно в воде, поскольку они соответствуют высоким характеристикам прочности и параметру водонепроницаемости W10.Опорные сваи применяются для возведения жилых домов различной этажности, офисных центров, складских терминалов и производственных помещений, дорожных и защитных высоких ограждений всех видов, для усиления конструкции существующих фундаментов.
- Свая С40.15-3 (длина 4 м, сечение 15х15 см, степень армирования – 3, вес – 229 кг). Допустимая нагрузка на 1 опору составляет 40 тонн. За счет повышенной прочности и устойчивости к любым типам грунта сваи используются для строительства объектов различного назначения, а также для проведения реконструкции уже существующих зданий и сооружений.
- Свая С40.20-3 (длина 4 м, сечение 20х20 см, степень армирования – 3, вес – 400 кг). Допустимая нагрузка на 1 опору составляет 60 тонн. Бетонные опоры с арматурным каркасом подходят для объектов на участках со скальными грунтами и с промерзанием почвы, а также для возведения гидротехнических сооружений, в том числе с установкой в воде. Бетон (марки М300) в процессе эксплуатации не теряет, а набирает дополнительную прочность, что позволяет избежать деформации и разрушения конструкций.
- Сваи С40.20-3 применяются на этапе нулевого цикла и обеспечивают передачу весовой нагрузки от сооружения на глубинные плотные слои грунта. Их использование допустимо в сложных условиях рельефа на песчаных, глинистых, водонасыщенных или промерзающих грунтах при строительстве жилых и иных объектов.
- Свая С50.20-3 (длина 5 м, сечение 20х20 см, степень армирования – 3, вес – 500 кг). Допустимая нагрузка на 1 опору составляет 60 тонн. Опоры длиной 5 метров – основной элемент для забивки свайных фундаментов в любых климатических условиях и для всех типов грунта. Они обладают повышенной прочностью, надежностью, отличной водонепроницаемостью и трещиностойкостью, способны выдерживать резкие колебания температур.
- Сваи С50 с армированием востребованы для строительства многоэтажных жилых домов из различных материалов, производственных и складских комплексов, защитных ограждений, мостов, эстакад, путепроводов, сетей коммуникаций, прочих объектов и строений. За счет увеличения длины такие опоры также используются для укрепления отдельных участков грунта, реконструкции и усиления существующих фундаментов зданий и сооружений
- Свая С60.20-3 (длина 6 м, сечение 20х20 см, степень армирования – 3, вес – 630 кг). Расчетная нагрузка таких свай – 60 тонн. Удлиненные опоры при забивке достигают плотных слоев грунта и за счет более высокой несущей способности защищают свайный фундамент от оползней, обвалов или осыпания почвы. Высокий класс бетона гарантирует допустимый предел прочности свай, устойчивость к внешним агрессивным факторам окружающей среды (низкие температуры, влажность). Армирование выполняется из стального каркаса с соединением поперечными стержнями в один ряд. Для удобства транспортировки и установки в тело сваи закладывают две строповочные петли. Сваи С60 применяются для возведения фундаментов объектов разного назначения – многоэтажных жилых домов, офисных и складских зданий, гаражей, парковок.
Выбор определенного размера и характеристик железобетонных свай определяется на этапе проектирования объекта с учетом расчетной нагрузки объекта и особенностей грунта на участке застройки. Устройство свайного фундамента предусматривается практически для 80 % жилых многоэтажных домов за счет следующих преимуществ:
Плюсы свайных фундаментов под дом
Достоинствами такой конструкции становятся следующие свойства:
- Универсальность использования. Сваи подходят для большинства видов грунтов, отличаться будет лишь необходимые длина и сечение элементов. Их можно использовать и на болотистой местности, и при пучинистых основаниях, которые доставляют большое количество проблем строителям. Также сваи станут отличным вариантом при больших перепадах высот на участке.
- Еще один плюс свайных фундаментов — высокая надежность. При грамотном расчете и соблюдении технологии монтажа при эксплуатации не возникнет проблем.
- Малая трудоемкость. Нет необходимости в разработке грунта, отрывке котлованов или траншей. Набивные и буронабивные сваи изготавливаются прямо на строительной площадке, что снижает затраты на транспортировку и выгрузку материалов. Винтовые сваи сравнительно легкие и не требуют сложного монтажа. Самым невыгодным вариантом в плане трудоемкости станут забивные элементы.
- Высокая скорость работ. Этот плюс относится только к винтовым металлическим опорам под дом. При их установке нет необходимости выжидать время на твердение бетона. Сам процесс монтажа также не займет много времени.
- Низкая стоимость. Эффект особенно заметен при строительстве на грунтах с плохими характеристиками. Свайный фундамент под дом на болотистой местности позволит избежать необходимости производить замену грунта, понижать уровень вод в почве, устраивать дренаж и мощную гидроизоляцию.
Плюсы свайного фундамента помогают решить вопрос с возведением домов на сложных основаниях.
Стоимость строительства
Ниже приведены среднерыночные цены на строительство свайно-набивного фундамента при ручной закладке, а также стоимость услуги от застройщика под ключ.
Представленные цифры являются ознакомительными, поскольку на практике статьи расходов будут меняться в зависимости от исходных условий в каждом конкретном случае.
| Типовые размеры свайного поля, м | Стоимость строительства своими руками, руб. | Цена за услуги под ключ от застройщиков, руб. | ||
| Ø 150–200 мм, глубина=1,5 м | Ø 200–300 мм, глубина=2 м | Ø 150–200 мм, глубина=1,5 м | Ø 200–300 мм, глубина=2 м | |
| 3 на 3 | 25500 | 28000 | 42500 | 46700 |
| 4 на 4 | 26100 | 28700 | 43500 | 47800 |
| 5 на 5 | 36900 | 40550 | 61500 | 67600 |
| 6 на 6 | 37500 | 41250 | 62500 | 68700 |
| 7 на 7 | 48300 | 53100 | 80500 | 88500 |
| 8 на 8 | 48900 | 53750 | 81500 | 89600 |
| 9 на 9 | 59100 | 65000 | 98500 | 108300 |
| 10 на 10 | 59700 | 65650 | 99500 | 109400 |
| 11 на 11 | 70500 | 77550 | 117500 | 129200 |
| 12 на 12 | 71100 | 78200 | 118500 | 130300 |
Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.
Классификация винтовых свай
Лучшие производители наладили выпуск огромного количества популярных моделей свай для фундамента. Ежегодно производятся новинки. Вся выпускаемая продукция отличается функционалом, параметрами, характеристиками, материалом изготовления. Для изготовления свай применяется:
- бетон;
- железобетон;
- бутобетон;
- древесина;
- сталь.
Различаются популярные модели способом погружения, в связи с чем выделяют такие группы:
- Буровая. Бетон заливается в отверстие в грунте, и уплотняется посредством глубинного вибратора.
- Буроинъекционная. В скважину заливается смесь, в состав которой входит мелкая фракция наполнителя.
- Набивная. Вытеснение грунта происходит механическим способом. Бетон заливается в образовавшуюся полость.
- Свая-столб. Вначале делается отверстие в земле, куда опускается железобетонное, стальное или деревянное изделие.
- Винтовая. Уплотнение грунта происходит самопроизвольно. Конструкция вкручивается ручным или механическим методом.
- Забивная. Железобетонное изделие с завода вбивается при помощи молота или копра. Для вдавливания или заглубления может использоваться вибрационные механизмы.
- Погружная. Речь идет о кессонных, колодезных кольцах, сваях цилиндрической формы. Изнутри размывается грунт и происходит погружение благодаря собственному весу.
- Свая – опора. Монтируется в большие скважины. Пустоты засыпаются нерудным материалом или грунтом.
Классификация элементов конструкции и технология возведения

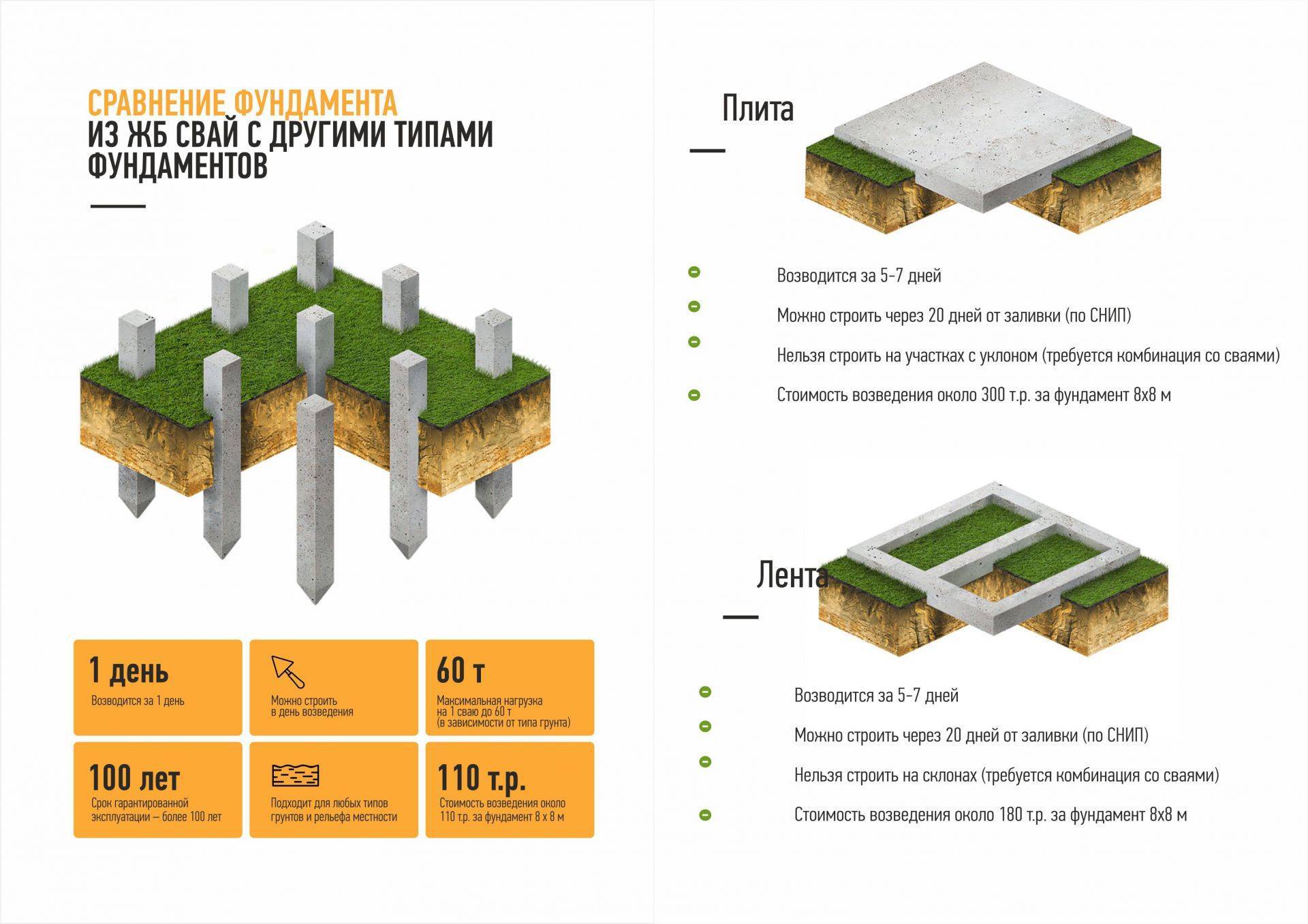

Преимущества и недостатки
Перед тем, как установить конструкцию, следует ознакомиться с положительными и отрицательными сторонами вопроса и изучить важные эксплуатационные характеристики.
К плюсам фундамента из железобетонных свай следует относить
- Положительный результат строительства на проблемных участках (за исключением скалистого грунта)
- Быстрота. Сооружение может быть установлено в течение суток, в то время как традиционный метод возведения фундамента требует не менее 7 дней. После этого можно тотчас же производить строительство несущих конструкций (монолитное основание позволяет продолжать работы только спустя 3-4 недели).
- Сведение до минимума материалов для строительства и земляных работ.
- Всесезонность. Формирование фундамента на забивных железобетонных сваях реально осуществлять в любое время года независимо от климата и погоды.
- Длительность использования. Жб сваи под фундамент весьма износоустойчивы и способны противостоять любым погодным катаклизмам. Термин их пригодности может составлять около полторы сотни лет.
- Прочность. Железобетонным сваям для фундамента, в конструкции которых использованы металлические стержни, свойственна способность переносить разнонаправленные нагрузки, что является необходимым качеством на неустойчивых участках.
Фундамент на забивных железобетонных сваях имеет всего лишь несколько минусов.
- Возможность оседания или искривления фундамента. Всегда существует возможность недостоверной характеристики глубинной почвы, поскольку не представляется возможным рассмотреть многометровый слой.
- Обязательное использование дорогостоящей специализированной техники для установки свай.
- Отсутствие подвального и цокольного помещения – реальные неудобства, с которыми придется столкнуться людям, принявшим решение о возведении фундамента на железобетонных сваях.
Варианты расположения свай и их виды
Преимущества и недостатки
Виды ленточного фундамента
Особенности строительства
Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.
Что представляют собой винтовые сваи для забора
Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.
Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.
Какие у винтовых свай для забора существуют недостатки
- При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
- Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.
Разновидности свай
Существуют четыре вида:
- С приваренным наконечником;
- С литым наконечником;
- Двухлопастные;
- Имеющие повышенную несущую способность.
Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.
Почему выгодно сооружать заборы на винтовых сваях
Неоспоримые преимущества винтовых свай:
- Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.
Пример монтажа различных конструкций на винтовых сваях Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.
- Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
- Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
- Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
- Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.
Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.
- Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
- Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
- Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
- Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.
На каких грунтах применяются забивные сваи?
Процесс изготовления
Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.
Сваи квадратного сечения
Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров.Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.
Сваи круглого сечения
Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах.Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:
- высокое качество;
- быстрое изготовление;
- небольшая масса;
- преимущество при транспортировании;
- при погружении имеется возможность наращивания сваи.
Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.
Виды и типы забивных свай
Забивные железобетонные сваи
Методика углубления свай
Широкие географические диапазоны строительства, освоенные в современное время, позволяют говорить о нескольких методиках монтажа свайного фундамента. Каждый из них имеет свои преимущества и недостатки и отличается применяемой для этого спецтехникой. Среди многочисленных способов можно выделить 4 основных:
- ударный;
- вдавливание;
- вибровдавливание;
- лидерное бурение.
Ударный способ
Технология считается одной их наиболее распространённых. Используется как в промышленном, так и в частном строительствах.
Углубление сваи происходит путём амплитудных ударов молотом (копром).

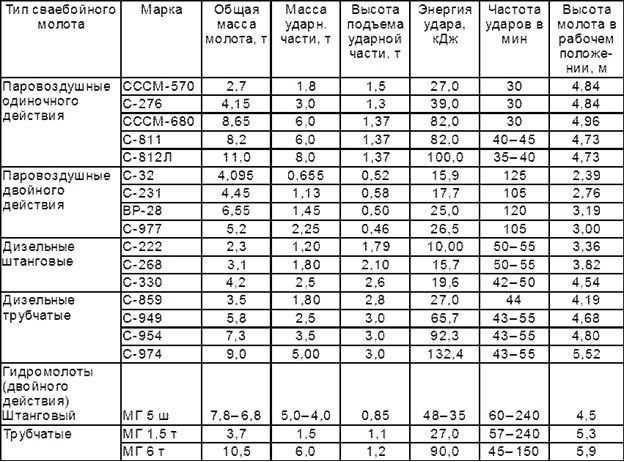

В настоящее время существует широкий выбор машин для выполнения работ такого направления, различающихся своими характеристиками. Ознакомиться с некоторыми из них можно в таблице, размещённой ниже.
Забивка свай своими руками
Кроме этого, ударная технология – единственная в своем роде, которую можно использовать без применения спецтехники. Сделать простое устройство, которое будет выполнять удары по свае, не так сложно. Выглядит оно следующим образом:
- Собирается тренога. Материал её изготовления не принципиален, это могут быть брёвна, трубы, брус.
- На неё подвешивается 2 – 3 металлических или бетонных блока, выполняющих роль противовеса.
- Тяжёлый стальной прямоугольник – молот. Одна его сторона должна быть ровной.
- 2 троса перебрасываются через блоки и служат для поднятия металлической балки.
Методика проста, молот поднимается на максимальную высоту и фиксируется. Внизу устанавливается свая, которая растягивается в вертикальном положении. Трос, удерживающий балку, отпускается, груз в свободном падении ударяет сваю, которая, в свою очередь, входит в грунт. О том, как забить сваи своими руками, смотрите в этом видео:
Процедура повторяется до достижения нужного результата.
Вдавливание
Вдавливание свай — самый дорогой метод углубления
Такой способ углубления фундаментных свай считается одним из самых редких и дорогостоящих.
Его уникальность заключается в том, что применяется многотонная спецтехника, которая фиксирует элемент в замке, и, перенося на неё свой вес, втыкает её в грунт.
Преимущественно используется при относительной близости к другим строениям и во время реконструкций зданий, когда нет возможности воспользоваться другим видом свайной техники.
Вибровдавливание
Такая методика выполняется с использованием вибромолота. Пружинные агрегаты пользуются наибольшей популярностью, принцип их работы заключается в следующем. Осуществляется вращение валов с дисбалансом в свободном направлении. При этом, вибровозбудитель колеблется с определённой периодичностью. Достигнув минимального зазора между сваей и молотом, последний совершает удар по наконечнику, вгоняя изделие в грунт. О том, как происходит погружение свай этим способом, смотрите в этом интересном видео:
Уникальность машин заключается в том, что есть возможность регулировки силы удара вибромолота и соответствующего увеличения величины вдавливания опоры. При этом, необходимо соблюдать строгие требования, заключающиеся в том, чтобы вес молота был не менее чем в 2 раза меньше веса сваи.
Второй метод с использованием вибрации основан на взаимодействии со статическим пригрузом. Машина условно делится на 2 половины: задняя с генератором и двухбарабанной лебёдкой, а также передняя с направляющей стрелой и блоками, через которые проходит трос от молота к лебёдке. Находясь в рабочем положении, молот опускается вниз и соединяется со сваей, захватывая её в замок. При включении механизма скреплённые элементы опускаются вниз под собственным весом и воздействием вибропогружателя.
Лидерное бурение
Если грунт достаточно твёрдый и забивка свай ударным методом не принесёт результата, применяется лидерное бурение. Методика заключается в том, что на заранее определённых местах осуществляется бурение скважин, которые несколько уже в диаметре, чем сваи.
После чего в них с помощью копра вбиваются изделия, служащие основанием для фундамента.
Несущая способность свай
Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:
оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;
расчет на трещиностойкость (коэффициент динамичности равен 1,25);
способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;
расчет на прочность сваи (коэффициент динамичности равен 1,5);
обоснование о необходимости заполнения полых свай;
место расположения близлежащего строения (минимальное расстояние – 15 м.п.)
Как рассчитать количество свай на фундамент
Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:
рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес:
– материалов, из которого будет построен дом (несущие стены и перегородки);
– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.
оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);
рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;
добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;
разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.
Шага установки забивных железобетонных свай
Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.
Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.
Расчет и основные этапы строительства
Этапы монтажа
Действия на строительной площадке
Основные этапы работ по заглублению свайных конструкций выглядят так:
Подготовительный этап: очистка участка, его разметка. Транспортировка свай на место работ. Для перевозки и подвоза стержней используют специальную технику в виде кранов, большегрузных платформ, тягачей, разгрузочных устройств. Установка техники, с помощью которой будет выполняться погружение свай в почву, монтаж направляющего агрегата. Посредством вибрации с определенной амплитудой колебаний, производится погружение
Важно: каждая свая должна быть вмонтирована строго на свое место согласно подготовленной разметке. Сваи-оболочки погружаются на необходимую глубину
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

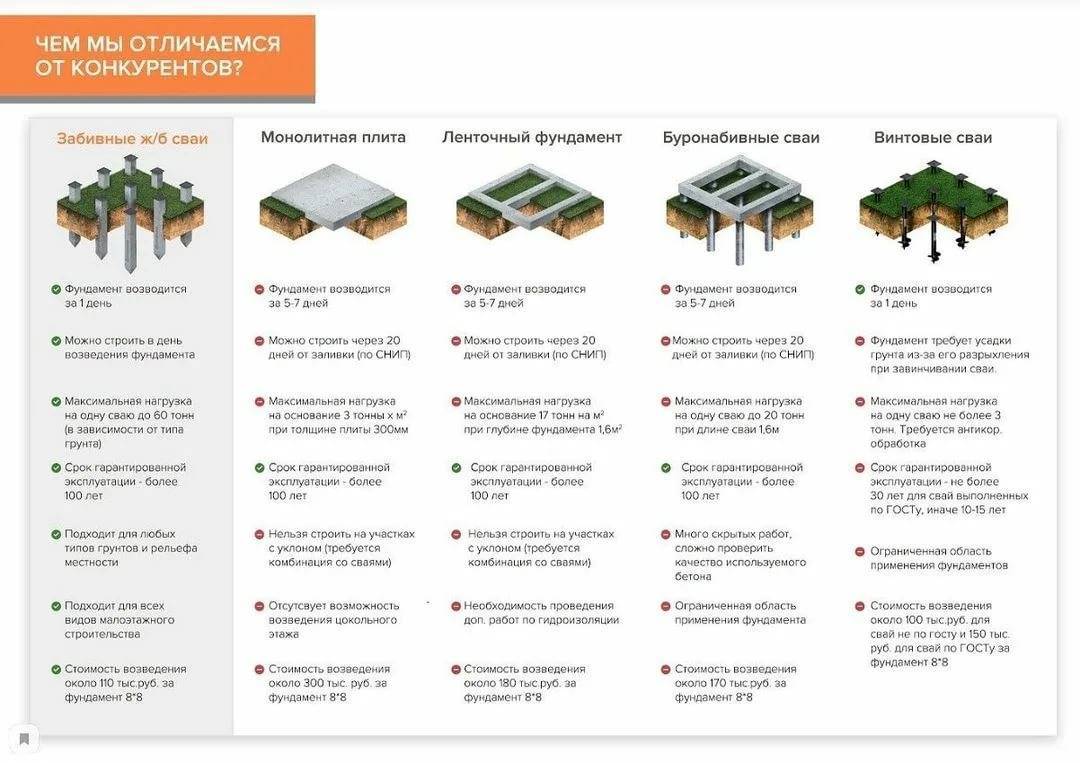

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Изготовление свайного основания своими руками
Плюсы и минусы
Положительные качества:
- продолжительная эксплуатация: опоры из железобетона служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
- существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
- широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
- сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.
Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.
Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.
