Как определить минимальный уклон кровли с учетом типа материала покрытия?

Виды коньковой вентиляции

Необходимо отметить, что конструкция аэратора (а это и есть та самая деталь, которая устанавливается, как элемент подкровельной вентиляции), имеет несколько разных модификаций, которые друг от друга отличаются формой и размерами. Но чисто конструктивно они одинаковые. То есть это основа, которая внутри полая, и именно она соединяется полостью с зазором между скатами крыши. Вторая часть – крыша детали, которая и формирует конек. Между двумя частями располагаются зазоры, через которые теплый и влажный воздух покидает подкровельное пространство.

Аэратор конька для крыши из мягкой черепицы Источник skopelitissa.com

Все коньковые аэраторы изготавливают сегодня из пластика, как самого дешевого, но надежного материала. Цвет в этом случае не играет никакой роли, потому что коньковый элемент сверху закрывают той же битумной черепицей, которой покрывают саму кровельную конструкцию. То есть все сливается в единый дизайн.

Производители предлагают современне коньковые аэраторы длиной от 0,6 до 1,5 м. Они легко устанавливаются, стыкуясь между собой. Обязательно под каждый элемент устанавливается сплошная обрешетка для более прочного и герметичного примыкания. Крепление проводят длинными саморезами или гвоздями. Главная задача производителя работ – состыковать соседние элементы как можно плотнее друг к другу. Но даже если остается между аэраторами небольшой зазор, он будет закрыт кровельным материалом. Поэтому герметичность кровли обеспечивается на все сто процентов.

Дополним, что зазоры в аэраторах закрыты сеткой или специальным фильтрующим материалом из полимера, который не дает проникнуть под кровлю ни пыли, ни насекомым.

Как влажный воздух выходит из подкровельного пространства через пластиковый конек Источник interistroy.ru

Технология установки конька

В первую очередь формируют сам кровельный конек. Для этого между двумя скатами оставляется зазор в пределах 5 см. На каждый скат под пластиковое изделие набивается сплошная обрешетка, обычно это две доски шириной не меньше 100 мм.

Аэратор устанавливают точно посередине конькового зазора. В нем производителями уже предусмотрены монтажные отверстия. Через них проводят крепление оцинкованными саморезами, длина которых должна быть больше толщины обрешетки. Именно таким образом можно гарантировать прочное соединение. Начинать установку надо с любого края крыши, устанавливая конек заподлицо с фронтоном кровельной конструкции.

Крепление пластикового элемента происходит на обрешетку крыши саморезами Источник warrant-invest.com

Если битумной черепицей покрывают сложные крыши, то технология монтажа конькового элемента немного сложней. Для этого стараются зазор между элементами обрешетки не оставлять. В них просто делают прорези длиной по 2 см через каждые 2-3 см. То есть конек крыши – это не сплошной вентиляционный зазор, а множество отверстий. И уже на этот деревянный узел устанавливают пластиковое изделие.

Если через конек мягкой кровли проходит дымоход, то пластиковые детали устанавливают так, чтобы между ними и трубой остался зазор – не менее 30 см. промежуток между ними заполняют самодельным коньком из деревянных реек или досок.

Необходимо отметить, что многие мастера могут легко сделать конек вентилируемым, не используя готовые изделия из пластика. Они просто над скатом крыши формируют конструкцию из пиломатериалов, имитирующую конек, которую затем покрывают битумной черепицей.

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крыши	Финишное покрытие
1–2°	Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°	Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°	Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°	Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°	Черепичное глиняное покрытие
15–17°	Асбестоцементные листы усиленного профиля
17–20°	Кровельная листовая сталь с развальцовкой соединений
18–35°	Профнастил, металлочерепица
27–44°	Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°	Дранка, щепа, натуральный гонт
40–60°	Голландская черепица
5–90°	Асбестоцементный шифер
20–90°	Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.

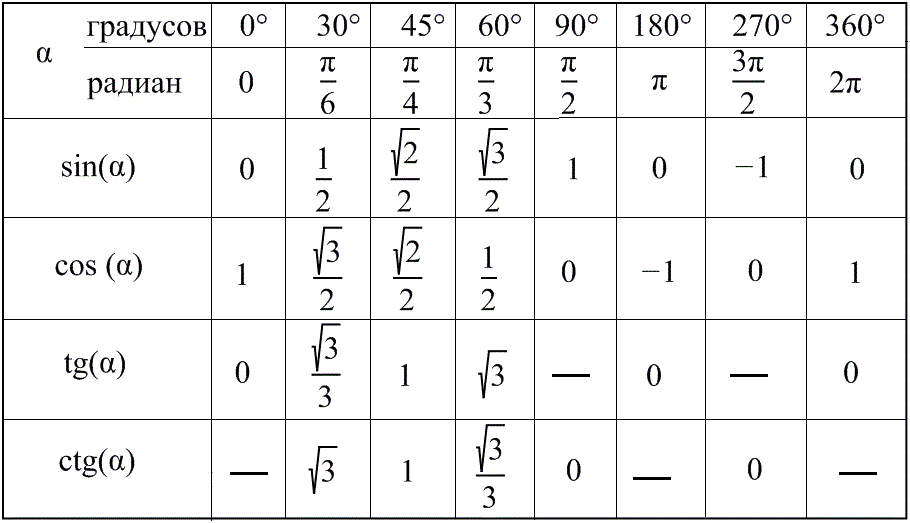

2. По таблице найдём, что тангенс угла в 40° равен 0,84.
3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

Материал	Вес 1 м²
Шифер	10–15 кг
Ондулин	4–6 кг
Керамическая черепица	35–50 кг
Цементно-песчаная черепица	40–50 кг
Битумная черепица	8–12 кг
Металлочерепица	4–5 кг
Профнастил	4–5 кг
Контробрешётка	18–20 кг
Обрешётка	8–12 кг
Стропильная система	15–20 кг

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0. 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24 0.

Минимальный уклон для кровельных материалов (покрытий)

• https://market-crimea.com/kak-rasscitat-ugol-naklona-krysi-s-primerami/
• https://santehmen.ru/krovlya/kak-opredelit-uklon-krovli-v-gradusah.html
• https://stroychik.ru/krysha/raschet-ugla-naklona-kryshi
• https://stroy-okey.ru/house/roof/kak-rasschitat-ugol-naklona-kryshi/
• https://krovlyaikrysha.ru/kak-opredelit-ugol-naklona-v-gradusah.html
• https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-raschet-uklona-kryshi-vazhnye-osobennosti.html
• https://concranes.ru/krovelnye-materialy/kak-rasschitat-optimalnyy-ugol-naklona-kryshi-prostye-vychisleniya
• https://krovlya-mp.ru/kak-opredelit-ugol-naklona-kryshi-v-gradusah.html

Какие крыши по типу уклона выделяют мастера?

1. Плоские кровли – когда скат наклонен под углом не более 5 градусов. Этот вариант мы можем видеть на многоэтажных домах и больших хозяйственных строениях.

2. С минимальным уклоном – от 5 до 12 градусов. Такие кровли встречаются в южных районах, где почти не бывает осадков, и в ветреных областях.

3. Скатные крыши – с углом от 15 до 25 градусов. Такие кровли менее чувствительны к скоплению осадков. Этот вариант наиболее популярен в центральных регионах России.

4. Крутые крыши – угол 40 градусов и более. Крутой уклон популярен в строительстве загородных домов, где очень часто обустраиваются мансардные помещения. Такой угол требует укрепления стропильной системы, с учетом ветровых нагрузок.

Стропильная система четырехскатной вальмовой крыши своими руками

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

ОБРАТИТЕ ВНИМАНИЕ!

Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

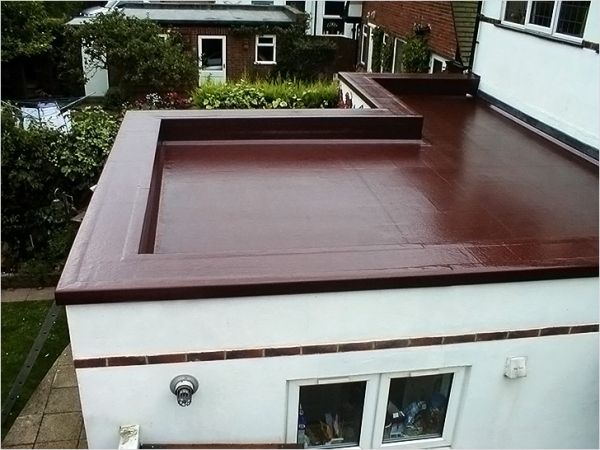

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

ОСТОРОЖНО!

При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке. Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

Расчет угла наклона кровли

Какой кровельный материал выбрать

Расчёт стропил при помощи онлайн-программ

Сделать расчёт стропил при помощи онлайн-калькулятора проще всего. Вы задаёте исходные данные, а программа просчитывает нужные параметры. Существующие программы различны по своим функциональным возможностям. Ряд из них имеет комплексный характер и вычисляют множество параметров стропильной системы, другие гораздо проще и предполагают просчёт одного-двух показателей. Среди комплексных сервисов следует выделить серию стройкалькуляторов Stroy-calc для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами.

Калькулятор Stroy-calc используется для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами

Программа также учитывает кровельный материал, т. е. вместе с расчётом стропильной системы можно получить данные о необходимом количестве финишного покрытия из:

• керамической черепицы;
• цементно-песчаной черепицы;
• битумной черепицы;
• металлочерепицы;
• шифера (асбестоцементных плит);
• стальной фальцевой кровли;
• битумного шифера.

С целью получения требуемого результата вводится следующая информация:

• характеристики крыши: кровельный материал, ширина основания, длина основания, высота подъёма, длина свеса;
• характеристики стропил: шаг стропил, сорт древесины для стропил;
• характеристики обрешётки: ширина, толщина доски, расстояние между рядами;
• снеговая нагрузка на стропила: выбор региона снеговой нагрузки по карте.

В программе имеются рисунки типов крыш, на которых в графической форме показаны параметры ввода данных. В качестве результата выводится информация по:

• крыше — угол наклона, площадь поверхности, примерный вес кровельного материала;
• стропилам — длина, минимальное сечение, количество, объём бруса для стропил, их примерный вес, раскладка (чертёж);
• обрешётке — количество рядов, расстояние между досками, количество досок, их объём, примерный вес.

Ещё один довольно удобный онлайн-калькулятор стропил крыши считает меньше параметров, но также весьма полезен в работе. Необходимо задать ширину стропила, высоту от конька до свеса крыши, проекцию свеса на горизонтальную плоскость, ширину крыши без свесов и размер запила под узел крепления с мауэрлатом. В качестве результата программа выдаёт длину стропила до свеса, размер свеса, полную длину стропила, угол среза, расстояние от грани стропила до начала запила.

Среди мини-программ для расчёта отдельных элементов стропил удобно пользоваться калькулятором расчёта длины стропил двускатной крыши.

Стропильная система

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

• Sg расчётный вес снежного покрова (по таблице);
• Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

• При уклоне кровли менее 250 поправочный коэффициент равняется 1;
• При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\п	Высота строения в метрах	Зона А	Зона Б	Зона В
1	До 5	0.75	0.5	0.4
2	От 5 до 10	1	0.65	0.4
3	От 10 до 20	1.25	0.85	0.55

• зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
• зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
• зона В – городские участки с плотно расположенными многоэтажными строениями.

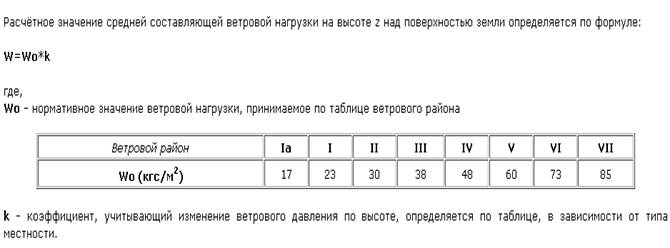

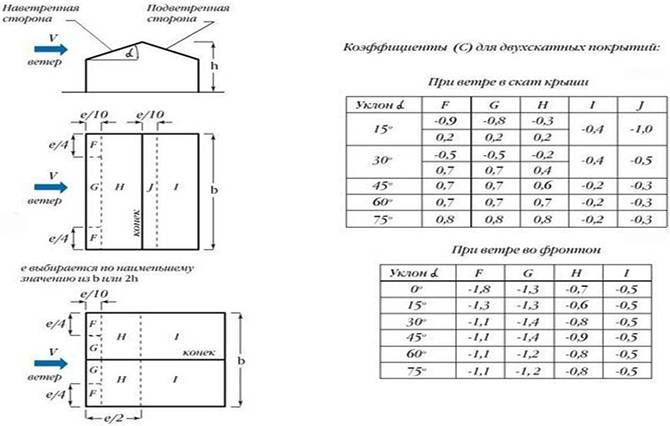

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

• Электродрель;
• Шуруповёрт;
• Пила;
• Электролобзик;
• Болгарка с диском по дереву;
• Стамеска;
• Топор;
• Строительный уровень;
• Отвес;
• Измерительные приборы и карандаш.

Малый наклон скатов: преимущества и недостатки

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

• материал финишного покрытия;
• существующие климатические условия;
• функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка)

Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д

Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

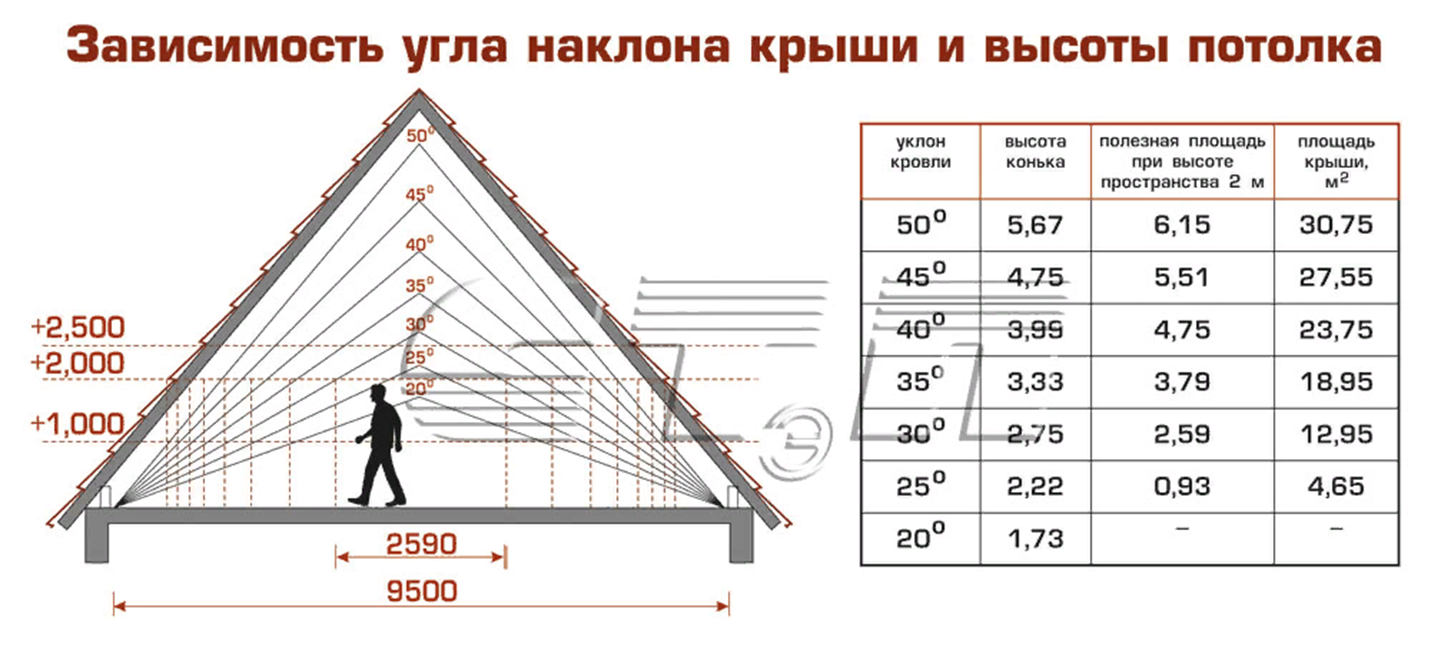

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Минимальный уклон крыши из металлочерепицы

Для того чтобы осуществить расчеты минимального угла наклона кровли из металлочерепицы, например, для двухскатной крыши, которая имеет одинаковые скаты, рекомендуется воспользоваться следующей формулой: i = H / (1 / 2 L) .

В данном случае:

• i – угол наклона, который необходимо найти;
• H – расстояние от перекрытия до конька (высота стропильной системы);
• L – размер строения по ширине.

Данный расчет при необходимости можно использовать не только для двухскатной, но и для односкатной кровли

Особенностью является тот факт, что для односкатной крыши потребуется брать во внимание длину пролета. В том случае, если скаты на поверхности имеют разные значения, то рекомендуется учитывать расстояние до точки проекции конька

Зачастую бывает так, что кровля имеет довольно сложные конструктивные узлы и большое количество перепадов, в результате чего сделать точные замеры для определения минимального уклона крыши из металлической черепицы проблематично

В таких ситуациях оптимальнее всего использовать поправочный коэффициент касательно проекции в горизонтальном положении

Зачастую бывает так, что кровля имеет довольно сложные конструктивные узлы и большое количество перепадов, в результате чего сделать точные замеры для определения минимального уклона крыши из металлической черепицы проблематично. В таких ситуациях оптимальнее всего использовать поправочный коэффициент касательно проекции в горизонтальном положении.

Минимальный угол, под которым осуществляется уклон, определяет СНиП, равен он 12 градусам, но при условии, что длина ската будет составлять 6 м.

Стоит понимать, что такие величины можно использовать только в том случае, когда строение будет эксплуатироваться в идеальных условиях, то есть без снега и дождя. Обусловлено это тем, что выпавший снег при таком минимальном положении будет скапливаться на кровле, тем самым увеличивая нагрузку, а в дальнейшем это может привести к существенным повреждениям не только металлочерепицы, но и самой стропильной системы.

Минимальный угол наклона односкатной крыши из металлочерепицы

Минимальный угол кровли для металлочерепицы, как показывает практика, составляет всего 10 градусов

Несмотря на то что уклон может варьироваться в пределах от 10 до 90 градусов, всегда нужно брать во внимание и учитывать, при каком объеме пространства не представится возможности использовать кровлю в дальнейшем в процессе эксплуатации, а когда она отлично подойдет под хозяйственные цели

Минимальный угол наклона двухскатной крыши из металлочерепицы

Для двухскатной конструкции минимальный угол ската крыши из металлочерепицы должен составлять 20 градусов, при необходимости он может быть увеличен до 45 градусов. Такой вариант обустройства кровли позволяет беспрепятственно сходить снегу и воде. Кроме этого, имеется возможность создать просторную мансарду, что способствует увеличению полезной площади в жилом помещении

Важно брать во внимание тот факт, что количество кровельного материала в данном случае будет намного выше

Во время осуществления монтажных работ рекомендуется придерживаться следующих действий:

• частота обрешетки должна быть увеличена, при этом шаг между стропилами уменьшен, благодаря такому подходу можно существенно укрепить конструкцию, предотвратив возможное обрушение;
• во время осуществления монтажных работ должен быть сделан нахлест в горизонтальном положении на 8 см и в вертикальном на 15 см;
• стыки обязательно должны быть изолированы максимально тщательно, для этих целей отлично подойдет герметик, в основу которого входит силикон.

В том случае, когда скаты возводились разной формы, то рекомендуется рассчитывать минимальный угол уклона для каждого случая индивидуально.

Как рассчитать минимальный уклон кровли?

Минимальный показатель уклона

Какие параметры уклонов регламентируют стандарты

Согласно действующим ГОСТ и СНиП уклон дороги в процессе проектирования рассчитывают с учетом следующих основных значений:

• пропускная способность (200–14000 автомобилей в сутки);
• расчетные нагрузки на дорожное полотно и насыпь (в пределах 100-130 кН);
• продольный профиль с учетом безопасности движения, скоростного режима, радиусов на поворотах;
• видимость знаков и автомобилей на определенном расстоянии с учетом скорости движения транспортных средств;
• поперечный профиль в зависимости от ширины автодороги и обочин.

Стандарты и строительные правила разработаны для всех видов дорог: федеральных, региональных, муниципальных и местных. Величину уклона таких покрытий измеряют в сотых (%) или тысячных (‰) величинах, которые определяют соотношение горизонтали и подъема на спуске или подъеме.

Уклон дороги в промилле указывают в стандартах и строительных правилах:

1. скоростные магистрали — до 40 ‰;
2. общегородские — 50 – 60 ‰;
3. местные — 80 ‰;
4. промышленные — 60 ‰.

При пересечении железнодорожного полотна в каждую сторону предусматривают безуклонные участки длиной не менее 10 метров.

Что такое поперечный уклон дороги?

Уклоны в поперечной плоскости нужны для отвода воды и предотвращения затопления или подтопления дорожного полотна. В результате повышается безопасность движения, снижается вероятность скопления слякоти и появления луж. При проектировании дорог предусматривают двускатные поперечные уклоны двух типов:

• прямолинейные участки
• кривые с радиусом от 400 м.

Для стыка дорожного полотна с двух- и односкатными участками предусматривают переходные кривые.

Продольный уклон дороги

Продольные уклоны — это разность высот между выбранными точками в продольной плоскости. Длина участка измеряется не по горизонтали, а в виде наклонной линии. Эти значения определяют крутизну подъемов и спусков на протяжении выбранного участка дороги, от чего зависит и скоростной режим движения автомобилей, а с ним и пропускная способность.

Влияние типа кровельного материала на уклон кровли

Выбирая материал для покрытия крыши, следует внимательно ознакомиться со всеми характеристиками каждого материала. Кроме того, могут пригодиться рекомендации бывалых строителей. Это необходимо для того, чтобы выбрать действительно качественный кровельный материал, который сможет обеспечить длительный срок службы.

Вот некоторые рекомендации того, как определить минимальный угол наклона крыши в зависимости от выбранного материала:

• для штучных наборных материалов (черепица, шифер) минимальный угол равен 22 градусам. Он позволяет эффективно отводить с поверхности влагу, не давая ей просочится сквозь стыки;
• для рулонных материалов угол подбирают в зависимости от числа уложенных слоев. Так, если кровля состоит из 3 слоев, то угол должен составлять 2-5 градусов, для двухслойного покрытия — не более 15 градусов;
• для кровли из профнастила минимальный угол составляет 12 градусов. Если крыша имеет меньшее значение этого параметра, то обязательно необходимо проклеить стыки герметиками (прочитайте: «Уклон кровли из профлиста «);
• для металлочерепицы минимальный угол составляет 14 градусов (детальнее: «Минимальный угол наклона крыши из металлочерепицы «);
• ондулин допускается укладывать на крышу со скатами от 6 градусов;
• для мягкой черепицы этот показатель составляет 1 1градусов, при этом, независимо от выбранного угла необходимо обеспечить монтаж сплошной обрешетки;
• мембранные материалы (подробнее: «Мембранная кровля «) могут укладывать на плоские крыши с минимальным углом от 2-5 градусов (прочитайте статью: «Какой минимальный уклон плоской кровли «).

Во время выбора наклона кровли следует просчитать несущую способность стропильной системы и стен. Необходимо чтобы они легко могли выдержать статические нагрузки, а также любые дополнительные нагрузки под действием дождя, снега и ветра. Статическими нагрузками считается вес кровли, изоляционных материалов и дополнительных элементов конструкции. Динамические нагрузки — это непостоянное воздействие снега, дождя и порывов ветра.

Не стоит забывать, что шаг обрешетки и ее тип выбираю в соответствии с уклоном крыши и выбранным кровельным материалом. При небольших углах рекомендуется использовать сплошную обрешетку.

Во время возведения плоской крыши также необходимо учитывать ряд требований, среди которых обязательным является организации системы водоотвода. При небольшой площади плоскости крыши можно организовать аварийный слив для крыши. который используется в случае превышения пропускной способности основного.

Если взять во внимание достаточную дороговизну кровельных материалов, то необходимо взвешивать все за и против, а также эксплуатационные характеристики и срок службы. Только в этом случае можно будет подобрать то решение, которое удовлетворит владельца дома по своим экономическим показателям и надежности. Возведение крыши — сложный этап, который требует тщательного планирования

Это связано с тем, что даже малейшая ошибка в расчетах несущей способности или размещения несущих опор в будущем может стать причиной целого ряда проблем, устранение которых может обойтись не дешевле чем само строительство крыши

Возведение крыши — сложный этап, который требует тщательного планирования. Это связано с тем, что даже малейшая ошибка в расчетах несущей способности или размещения несущих опор в будущем может стать причиной целого ряда проблем, устранение которых может обойтись не дешевле чем само строительство крыши.

Какую форму крыши выбрать, подробно на видео:
