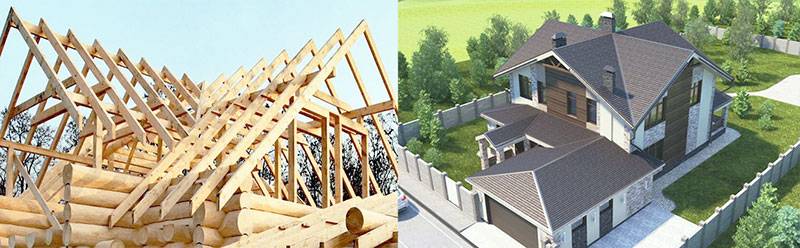

Многощипцовая крыша и её особенности
Технология устройства стропильной системы
Проектирование крыши
Строительство кровли крыши начинается с расчетов стропильной системы и материалов для кровли. Стропильная система состоит из бруса и досок. Конфигурация конструкции зависит от выбранного типа крыши, она может быть односкатной, двух- или четырехскатной, с прямыми или ломаными скатами.
При расчете мощности стропильной системы и шага установки стропильных ног, важно учесть нагрузки на кровлю, которая суммируется из отдельных нагрузок:
- собственный вес каркаса крыши;
- вес элементов кровельного пирога;
- снеговая нагрузка, характерная для региона;
- ветровая нагрузка;
- примерный вес людей, ремонтирующих или обслуживающих кровлю;
- запас надежности на случай катаклизмов (ураганный ветер, повышенное количество осадков).
Снеговая и ветровая нагрузка зависят от климатических особенностей региона (что требует вводить поправочные коэффициенты при расчетах), а также от угла наклона скатов крыши.
При расчете материала на крышу важно учитывать рабочие размеры листовых кровельных материалов, так как они укладываются внахлест. Чтобы минимизировать отходы утеплителя и упростить его монтаж, шаг стропил рекомендуется выбирать с учетом подходящей ширины теплоизоляционного материала. Расчет строительства крыши можно вести самостоятельно, используя соответствующие таблицы из справочной литературы, либо прибегнув к специализированному калькулятору, которых в сети интернет предостаточно
Расчет сложных крыш рекомендуется доверить профессиональному архитектору
Расчет строительства крыши можно вести самостоятельно, используя соответствующие таблицы из справочной литературы, либо прибегнув к специализированному калькулятору, которых в сети интернет предостаточно. Расчет сложных крыш рекомендуется доверить профессиональному архитектору.
При расчете стоимости возведения крыши количество каждого из основных материалов умножается на его стоимость и к полученному значению прибавляется 10%. Нельзя забывать и о расходных материалах – крепеже, герметике и т.д. В общую стоимость также входит транспортировка материалов.
Подготовка пиломатериала
Строительство крыши дома выполняется на основе детально разработанного проекта, в котором указаны длина и сечение всех элементов конструкции, а также принципы выполнения узлов крепления.
Для монтажа каркаса важно использовать хорошо просушенный (влажностью до 15%) пиломатериал высокого качества – без сколов, трещин и других дефектов. Это гарантирует необходимую надежность стропильной системы, а также исключает деформацию ее элементов в процессе эксплуатации. Каркас крыши преимущественно возводится из древесины хвойных пород, так как этот материал отличается прочностью, устойчивостью к гниению, долговечностью
Каркас крыши преимущественно возводится из древесины хвойных пород, так как этот материал отличается прочностью, устойчивостью к гниению, долговечностью.
Чтобы повысить огнестойкость и защитить деревянные элементы каркаса от повреждений микроорганизмами, перед установкой их обрабатывают специальными огнеупорными и антигрибковыми средствами. Огнебиозащитный состав наносится в два слоя, при этом второй слой можно наносить лишь после того, как полностью впитается и высохнет первый. К монтажу деревянных частей каркаса приступают после их полного высыхания.
Плюсы и минусы
К преимуществам таких крыш относят:
- Эстетичность и многообразие вариантов исполнения.
- Хорошие самонесущие способности, прочность и устойчивость.
- Возможность заложения под кровлей жилых помещений за счет большой доли «полезного» объема и установки окон в многочисленных фронтонах.
- Совместимость с домами с разной этажностью, высотой и стилем.
- Общую сбалансированность каркаса.
- Кровли имеют сложную конфигурацию и требуют индивидуального подхода при проектировании и монтаже.
- Возведение сопровождается образованием большого количества отходов материалов, что отрицательно сказывается на смете и сроках строительства.
- При заложении таких кровель существенно ужесточаются требования к фундаменту, несущим стенам и фронтонам (как выложить фронтон из газоблока своими руками?).
- Многие кровельщики относят к недостаткам наличие ендов и необходимость их усиленной герметизации.
Конструкция щипцовой крыши
Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:
- несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
- затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
- стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
- ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
- ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
- ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
- щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
- контробрешётка и обрешётка — служат основой для кровельного материала;
- кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.
К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.
Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли. Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами
Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами
Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.
Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.
Пошаговое устройство крыши
Мауэрлат
В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)
И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.
Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.
Для монтажа следующего бруса выполняется прямой замок для стыковки брусьев.
Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:
- равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
- крепление стропил к “коробке” дома.
Оптимальные размеры мауэрлата – 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.
Стропильная система
Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.
В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 – 45 градусов.
Варианты крепления стропил
1-ый.
Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.
В верху стропилы выполняют пропиленный скос. Или конец стропилы подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.
2-ой.
Низ стропилы крепится вольготно, а вверх – жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.
Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.
Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.
Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.
Конструкция и устройство
Расчеты многощипцовых сооружений зависят от особенностей здания, числа фронтонов, конкретной формы и других факторов
Эти параметры требуется брать во внимание, прежде чем строить объект
Двускатная
Это наиболее востребованный вариант, обладающий следующими преимуществами:
- несколько разнообразных схем соединительных углов;
- под кровлей возможно обустроить жилой чердак, мансарду, помещение для иных целей;
- сравнительно простой монтаж, легкие работы по плановому обслуживанию и ремонту;
- эффективное отведение осадков за счет выверенного угла наклона скатов.
Стропильная система многощипцовой крыши с двумя скатами выполняет функцию несущего каркаса. Сами стропила могут быть расположены под наклоном или являются висячими. В первом случае конструкция сочетается с прогоном на вертикально размещенных стойках, который играет роль опорного элемента. Во втором случае нагрузка на несущую систему не создается. Висячие стропила применяют для обустройства эксплуатируемого помещения под кровлей, наклонные оптимальны, если планируется укладка тяжелого материала (например, натуральной черепицы).
Четырехскатная
При пересечении двух систем, каждая из которых обладает двускатной конструкцией, образуется четырехскатная щипцовая кровля; увидеть расположение компонентов проще всего в разрезе. Компоновка включает в состав внутренний угол и ендову. Конструкция стропильной системы четырехщипцовой крыши довольно сложна в обустройстве, но готовая система смотрится весьма необычно.
Важно, чтобы внутренний угол был организован грамотно: при наличии дефектов будут часто случаться протечки, внешнее покрытие может повредиться. Монтаж четырехскатной крыши дает возможность реализовать сложные дизайнерские решения – от слуховых окон нестандартной формы до опоясывающего балкона в европейском стиле
Главный недостаток кроется в сложном обслуживании и ремонте, если покрытие нуждается в частичной или полной замене.
Технология устройства стропильной системы

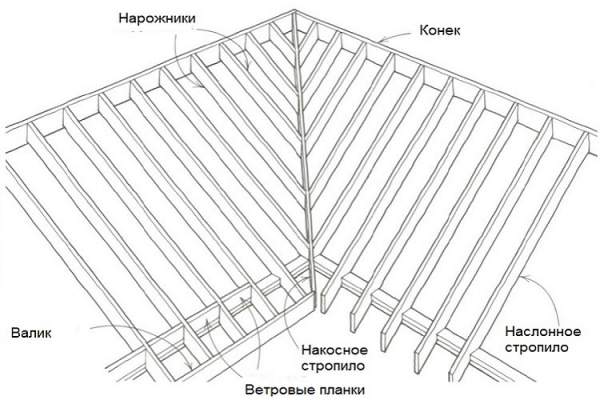

Пример стропильной системы многощипцовой крыши
В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать возведение этой сложной конструкции.
По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.
Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.
Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.
Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.
Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными (накосными).
При таком положении необходимо усилить накосные или диагональные стропила, установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.
Стропила крепятся к мауэрлату таким образом, что делаются специальные запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости от того, какой тип стропил будет выбран в том или ином случае.
Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.
По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.
При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.
Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.
Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки
Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.
В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на качество устроенной теплоизоляции. Одновременно начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.
После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.
Варианты крыш домов с многощипцовыми крышами отличаются своим многообразием и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.
Как можно самостоятельно рассчитать многощипцовую крышу?
Процесс расчета многощипцовой крыши – дело непростое, особенно в том случае, когда конструкция имеет сложную конфигурацию, с различными по высоте и месту расположения отделами. Но если пользователь имеет хорошее пространственное воображение и базовые знания геометрии и тригонометрии, то любую систему можно «разложить» на более простые фигуры. Среди этих фигур явно будут преобладать треугольники, которые уже «подчиняются» строгим математическим правилам.
Общий порядок расчета
Для примера расчета будет взята довольно распространенная и, пожалуй, наиболее простая для проектирования система трехщипцовой крыши, то есть с одной пристройкой к дому. При этом соблюдается общая высота конька (Н) и линии карнизных свесов обоих отделов стропильной системы.
Схема для демонстрации принципа расчета трехщипцовой стропильной системы
Многие из расчетов, в принципе, повторяют проектирование двускатной или вальмовой крыши. И для подобных вычислений на нашем портале уже имеются удобные калькуляторы – на них будут даны необходимые ссылки. Калькуляторы будут открываться в отдельных окнах браузера, так что это не помешает при дальнейшем ознакомлении с настоящей статьей. Все калькуляторы сопровождаются подробной инструкцией по их использованию.
Первым делом обычно рассчитывают высоту конька Н, в зависимости от ширина здания D или пристройки (по фронтонной стене) и угла ската кровли а. Или же решается обратная задача – при известной планируемой высоте крыши в коньке необходимо определиться с углом крутизны скатов (это потребуется для некоторых дальнейших расчетов).
Очевидно, что если высота конька у обоих отделов крыши равная, и ширина здания и пристройки – различается, то это отразится и на величине угла ската, и на длине стропильных ног.
Схема, показывающая принцип расчета длины накосной стропильной ноги
Накостная стропильная нога, как показано на схеме выше, становится гипотенузой прямоугольного треугольника (выделено красным цветом), катетами которого являются:
— рассчитанная ранее длина стропила основного здания (выделено синим цветом);
— половина ширины D2 пристройки к зданию (выделено зеленым цветом).
Исходя их этого, применяя Теорему Пифагора, несложно произвести расчет.
Калькулятор расчета длины накосной ендовной стропильной ноги многощипцовой крыши
Между коньком и накосными стропильными ногами устанавливаются укороченные стропила – нарожники. Можно сразу определить и их длину – для этого есть отдельный калькулятор. Он, правда, создан для расчета нарожников вальмовой крыши, но принцип остается тем же, только нарожники устанавливаются в «зеркальном отражении», не между мауэрлатом и накостным стропилом, а между этим стропилом и коньком.
Для этого есть специальный алгоритм расчета, который изложен в статье с соответствующим калькулятором.
В данном случае общая площадь будет складываться из:
— двух прямоугольных скатов крыши основной постройки, за вычетом треугольника, ограниченного наслонными стропилами по линии ендов.
— двух трапециевидных скатов крыши пристройки.
Чтобы не утомлять читателя геометрическими выкладками, сразу предложим воспользоваться калькулятором, в котором уже введены все основные зависимости общей площади трехщипцовой крыши от линейных размеров этой стропильной системы.
Калькулятор расчета площади кровли трехщипцовой крыши
Итак, основные параметры крыши определены. В соответствии с ними можно провести расчет необходимого количества материалов и переходить к монтажу.
Особенности

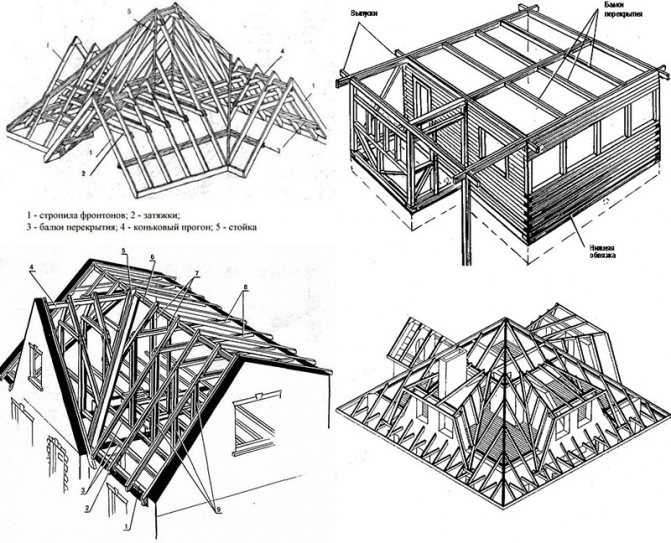

Схема стропильной системы
Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.
Достоинства конструкции:
- благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
- кровля имеет оригинальный и привлекательный вид;
- конструкция отличается надежностью и долговечностью;
- появляется свободное пространство для дополнительной комнаты или чердака;
- на крутых скатах не задерживается снежный покров.
Недостатки:
- сложная конструкция, требующая грамотных расчетов и монтажа;
- большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
- высокая нагрузка на ендову, возникающая из-за снега;
- необходимость качественной гидроизоляции внутренних стыков.
Типы и фото кровель
Различия между отдельными видами проявляются в:
Способе обустройства выступающих частей крыши. Традиционно щипцами крыши называют выступы над треугольными фронтонами с вертикальными ровными стенками.
Но иногда такие конструкции закрываются вальмовыми скатами. Ограничений нет, часть крыши может иметь треугольные фронтоны, часть – ровные. Больше об устройстве фронтона односкатной крыши читайте здесь.
- Форме самой крыши (квадратной или многоугольной).
- Числе уровней каркаса. У некоторых видов все примыкающие скаты стыкуются на одном уровне, у других щипцовые или двускатные выступы «врастают» в плоскость более высоких скатов. Второй вариант часто выбирается при наличии в проекте пристроек или встроенных балконов.
- Способе крепления стропил и типе каркаса. При ширине стен в пределах 6 м стропила могут крепится висячим способом (тем самым освобождая больше пространства), но в большинстве случаев каркас собирается наслонным или комбинированным способами.
Варианты обустройства не ограничены: щипцовые элементы могут размещаться ниже или на одном уровне с основным коньком, иметь отличную друг от друга высоту или закладываться поверх балконов (об особенностях применения конька для односкатной крыши и нюансах его установки мы рассказывали в этой статье). Каждый проект многощипцовых крыш уникален.
Ниже на фото представлены различные варианты многощипцовых крыш:
Общий вид стропильной системы и кровельного пирога
Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:
- Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
- Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
- Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
- Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
- Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.
Особенности
Нюансы конструкции
Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:
Скат – это фрагмент кровли без изгибов и поворотов; Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу; Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше)
В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек. Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов; Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм
Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды; Водосточная система отводит воду с кровли в дренажную систему; Примыкание – это фрагмент стыка скатов с наружной стеной.
Ендовая кровля

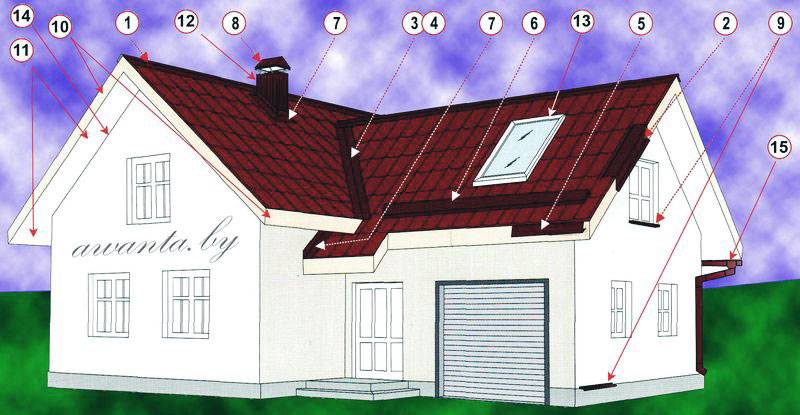

Элементы фронтона
- Конек;
- Деталь фронтона – ветровая или торцевая рейка;
- Нижняя ендова;
- Верхняя ендова;
- Капельник – планка карниза;
- Планка для задержания снега;
- Примыкающая планка;
- Крышка вентиляционной шахты;
- Отлив на окно;
- Фронтонная L-планка для наружных углов кровли;
- Софит;
- Вентканал, обшитый профлистом;
- Окно в мансарде;
- Пристенный J- канал;
- Водосток.
Элементы многоскатной кровли
Восьмискатная крыша – фото
Угол уклона, под которым возводится многощипцовая крыша стропильная система и укладывается кровельное покрытие, рассчитывается при составлении проекта, и зависит от таких параметров:
- Климатические условия в регионе;
- Используемые кровельные и другие материалы;
- Архитектура дома.
Простейшее решение при строительстве многощипцовой крыши – две двускатных плоскости, примыкающие друг к другу под углом 90 (смотрите фото ниже). Вид сверху отчетливо показывает крестообразную форму крыши. Такая конструкция приветствуется не только в единичном варианте – можно объединять на кровле одного дома сразу несколько таких скатных сооружений. Этот прием призван конструировать оригинальные щипцовые крыши, улучшающие дизайн и архитектуру здания.

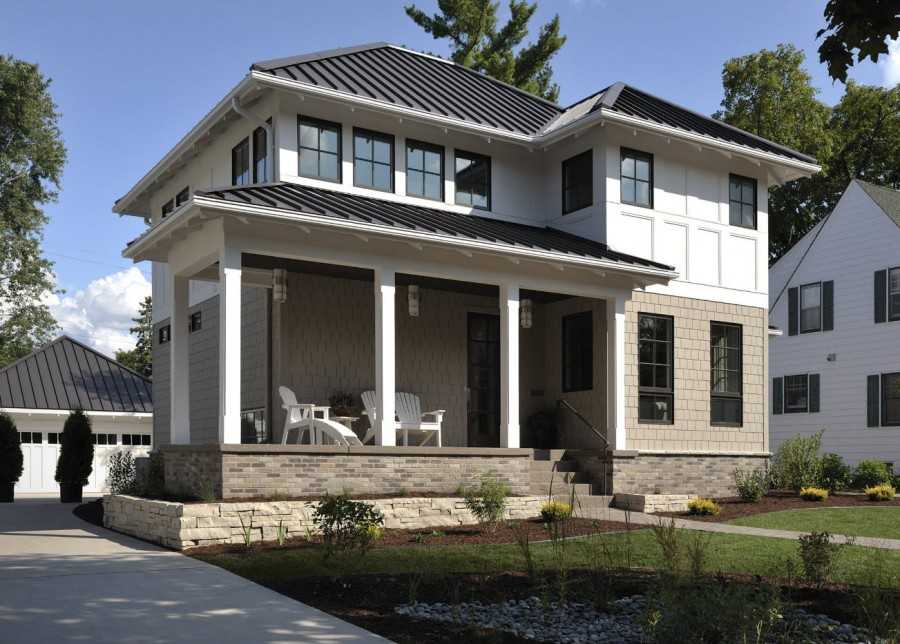

4 ската
Нагрузка
Стропила многощипцовой крыши, как и вся система, должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:
- постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
- переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.
Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: .
Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.
Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.
Монтаж стропильной системы многощипцовой крыши не сильно отличается от традиционной двухскатной системы. Все работы проводятся в следующей последовательности:
Первым делом производится . В случае многощипцовой крыши эту работу нужно проделать не только по всем внешним несущим стенам, но и по внутренним. Последний правильней будет назваться лежнем. Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется. После этого, проводится установка крайних стропильных пар основного здания. Чтобы было удобно собирать конструкции, на балки чердачного перекрытия лучше уложить доски в виде чернового пола. Это будет полезно, ведь сами стропильные пары собираются непосредственно на крыше. Следующим этапом будет закрепление на своем месте накосных стропил или ендовы. Ее верхний часть должна располагаться на коньковом прогоне основного здания в том месте, где к нему будет подходить конек стропильной системы пристройки. Нижний конец монтируется на мауэрлат там, где стены пристройки стыкуются с несущими стенами основного здания. После этого крепят остальные элементы. В первую очередь монтируют стропильные пары многощипцовой крыши над основным зданием. Далее переходят к конструкции над пристройкой
При этом если основные стропила крепят к мауэрлату, то нарожники монтируют к ендове
При монтаже очень важно, чтобы все стропила одной стороны строения были в одной плоскости. Далее, при необходимости, проводят монтаж дополнительных поддерживающих элементов
Это могут быть подпорки, стойки и так далее. После этого закрепляют торцевые, лобовые, обвязочные доски
Делают свес и крепят обрешетку. Далее, можно приступать к укладке кровельного материала. Если под многощипцовой крышей будет оборудоваться жилое помещение, то следует дополнительно смонтировать пароизоляцию, теплоизоляционный слой и гидроизоляцию.
Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.
Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.
Положительные и отрицательные свойства
Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:
Положительные
- Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
- Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
- Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
- Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
- Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.
Отрицательные
- Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
- Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
- Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.
Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы
