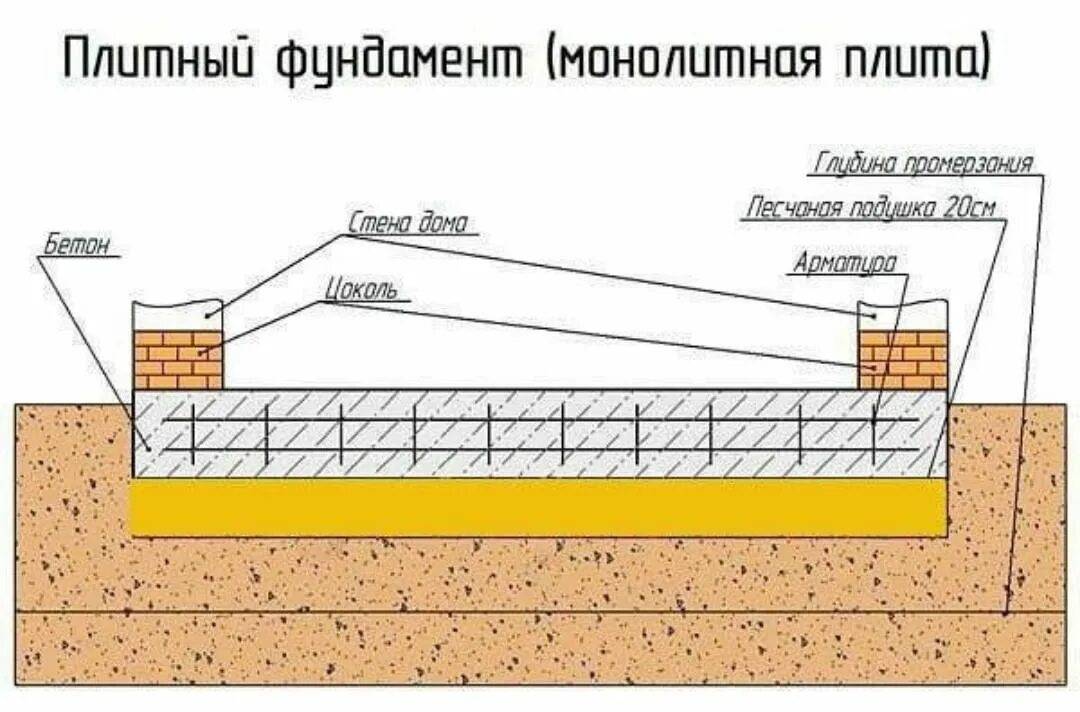

Монолитная плита под фундамент и её толщина

Ширина подушки для плиты

Подушка из песка и щебня укладывается под всей площадью фундамента

Подушка из песка и щебня укладывается под всей площадью фундамента. Стоит отметить, что смесь нужно выстилать в 50 см, так как это стандартная и наиболее востребованная толщина. Величина сечения имеет весьма нестабильный предел. Этот показатель отталкивается от нескольких факторов таких как, сколько весит дом и какая почва на участке.

Внимание! Если постройка имеет маленький вес, то толщина подушки фундамента может составлять всего 15 см, а в случае, когда вы возводите кирпичный дом, то величина должна быть около полуметра. С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы

Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров

С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы. Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров.

Пример расчета основных параметров плиты фундамента.

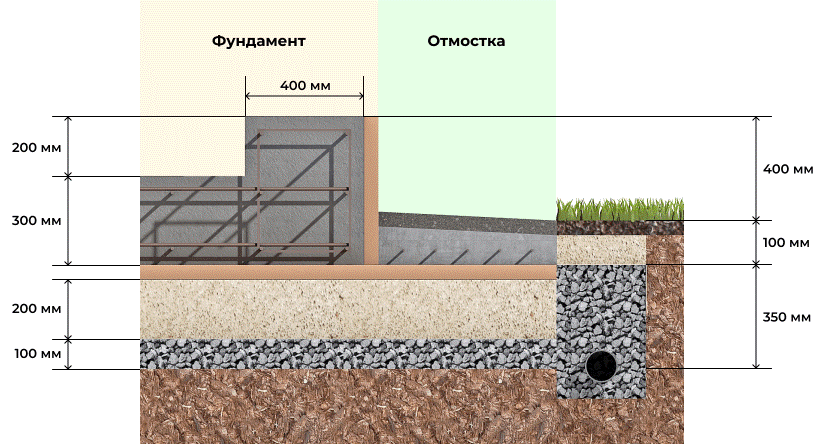

Толщина плиты фундамента под газобетонный дом. Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Что учитывают при расчете фундамента

При расчете фундамента монолитная плита учитывают совокупную нагрузку, которая включает:

вес здания, включая отделочные материалы;

вес самой плиты;

оборудование инженерных систем;

мебель и бытовую технику;

давление ветра и снега.

Атмосферные нагрузки носят временный характер, но их учитывают как постоянные. Они определяются как статистические характеристики, приведенные для каждого региона в таблицах нормативных документов. Пренебрегать ими нельзя – в некоторых районах ветровые нагрузки и давление снега имеют большие значения, и в пересчете на квадратный метр основания сопоставимы с удельным весом оборудования, бытовой техники и мебели.

Такой слой снега – это серьезное испытание для любого дома

Самодеятельные застройщики практикуют более простой метод расчета толщины плиты. Он исходит из положения, что для малоэтажного дома необходим армирующий каркас из двойной сетки. Расстояния от нижней и верхней поверхности плиты до арматуры принимают равным 50 мм, расстояние между поясами – более 70 мм, диаметр прутка лежит в пределах 12-16 мм. И формула расчета сводится к следующей сумме: 2х50+70+4х(12-16)=218-234 мм. А так как толщину округляют в большую сторону кратно 50 мм, то получается, что она равна 250 мм. Окончательно регулируют несущие способности фундамента за счет выбора диаметра арматуры и марки бетона.

Но надо еще раз подчеркнуть, что это весьма приблизительный метод, и в каких-то случаях он может не сработать, поэтому все расчеты должны проводить специалисты.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня

Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры

На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м

Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко

Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

• тип и особенности грунта;
• массу самого плитного фундамента;
• вес строительных материалов, необходимых для строительства здания;
• полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
• снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Пример расчета ленточного фундамента по несущей способности грунта для дома из кирпича

Для получения более достоверных и надежных данных рекомендуется использовать прочностные характеристики грунта, полученные в результате испытаний. Это также приводит, как правило, к уменьшению ширины фундамента при его проектировании (при расчете минимальной ширины фундамента).

Рекомендуемый вариант. Если вам известны прочностные характеристики грунта, конструктивная схема здания (сооружения), длина и высота здания (сооружения), то выбираем данный пункт меню.

Также данный пункт меню выбираем при условии, если прочностные характеристики получены не в результате испытаний, а взяты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*). Для того чтобы подобрать расчетное значение удельного сцепления грунта и угол внутреннего трения по данному приложению необходимо знать тип грунта, коэффициент его пористости и показатель текучести .

https://www.youtube.com/watch?v=ytcreatorsru

Расчетное сопротивление грунта в данном калькуляторе определяется для бесподвальных сооружений.

Если вы обладаете минимальными данными о параметрах здания (сооружения) и о грунте основания, то выбираем данный пункт меню.

Расчет сопротивления грунта основания в данном случае будет осуществлен через формулу, где основным параметром будет служить табличное сопротивление грунта .

Самостоятельное определение типа грунта

Самостоятельное определение плотности грунта

Самостоятельное определение показателя текучести

Общая длина ленты

– Длина фундамента по центру ленты с учетом внутренних перегородок.

Площадь подошвы ленты

– Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

Площадь внешней боковой поверхности

– Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Объем бетона

– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

– Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента

– Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр продольных стержней арматуры

– Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных стержней арматуры (хомутов)

– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

Шаг поперечных стержней арматуры (хомутов)

– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

Величина нахлеста арматуры

– При креплении отрезков стержней внахлест.

Общая длина арматуры

– Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

– Вес арматурного каркаса.

Толщина доски опалубки

– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

– Количество материала для опалубки заданного размера.

Расчет арматурных прутьев

Количество арматуры для армирования плитного фундамента зависит от его толщины. Если он меньше 150 мм, то обустраивается 1 слой прутьев, если больше, то укладывается 2. Наиболее распространенным диаметром стержней является 14 мм, для вертикального соединения подойдут прутки 8-10 мм.

Количество арматуры вычисляется следующим образом:

• Основание высотой 30 см. Значит, требуется 2 слоя арматурных прутьев.
• Расстояние между прутками – 15 см или 0,15 м.
• Арматуру следует класть так, чтобы она не выступала ни с одной из сторон. Для этого оставляют до краев плиты по 3 см.
• Теперь можно узнать длину стержней для фундамента размерами 820х1000 см: 820-3*2=814 см и 1000-3*2=994 см.
• Затем вычисляется количество арматуры для одного слоя. Для этого длину плиты делят на шаг между прутками: 820/15=55 штук. К этому числу добавляется один запасной. В итоге получается, что для одного слоя по длине требуется 56 прутьев. Для двух – 56*2=112 стержней.
• Определяется число арматуры для укладки по ширине: 1000/15=67 штук. Добавляется запасной – 68 прутьев. Для двух слоев потребуется 136 стержней.
• Протяженность арматуры по длине составляет 810*112=90720 см или 907,2 м, по ширине – 1000*136=136000 см или 1360 м. Общая: 907,2+1360=2267,2 м.

Проводя расчеты стоимости плитного фундамента, рекомендуется добавлять к каждому рассчитанному объему или количеству по 3-5% на случай ошибки. Примерная цена для дома размерами 6х8 составляет 90000-100000 рублей. Но она может меняться при использовании более дешевых или дорогих стройматериалов. Следует учитывать, что в эту сумму включена лишь стоимость материалов.

Если возникают трудности с расчетами свайно-плитного фундамента или монолитного основания, лучше обратиться за помощью к специалистам. Они возьмут все необходимые пробы грунта и определят точные размеры и шаг армирования, а также вычислят приблизительную стоимость проекта.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

Анализ и грунта и определение оптимального удельного давления на фундамент.
Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением

Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

1. Если земля очень плотная, то оптимальной будет глубина 50 см.
2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

1. На дно котлована засыпьте промытый песок без примесей.
2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
2. Для конструкции используйте доски на 50 мм.
3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

Как получить данные для буронабивного основания?

Если грунт на участке характеризуется значительной подвижностью, то целесообразно построить плитное основание на буронабивных сваях, которые будут противостоять смещению зыбких слоев почвы.

В данном случае именно опоры будут отвечать за передачу нагрузки от проектного дома на грунт.

Несмотря на экономию за счет отказа от глубокозаглубленного плитного фундамента, тонкую плиту закладывать также нельзя, потому что ее раздавит под весом самого сооружения. Как правило, останавливаются на толщине плиты, равной 0,3–0,4 м. Точное значение находят расчетным путем и принимают условно по типу грунта на участке.

Пример вычисления

Например, по проекту задан двухэтажный дом и уже рассчитанная его суммарная масса, равная 95 тоннам.

Если площадь основания равна 54 м2, то удельное давление будет равным:

95/54=1,7 т/м2 или 0,17 кг/см2.

Если дом стоит на твердой глине, то для соблюдения допустимых условий не хватает:

0,25-0,17=0,08 кг/см2 давления или 0,08х54х10 000 = 43,2 т железобетона.

Объем плиты через плотность железобетона:

43200/2500=17,28 м3.

Тогда высота плиты будет равна:

17,28/54=0,32 м

Для заданных условий можно рассмотреть два варианта, когда высота плиты будет равной 0,3 или 0,35 м.

В первом случае ее масса составит 40 000 кг, а, значит, вместе с фундаментом здание будет оказывать давление, равное:

(40 000+95 000)/(54×10 000)=0,25 кг/〖см〗^2

Данный параметр удовлетворяет заданным условиям, поэтому оставляют толщину плиты, равную 0,3 м. Далее рассчитывают количество опорных элементов определенного диаметра, основываясь на их грузоподъемности.

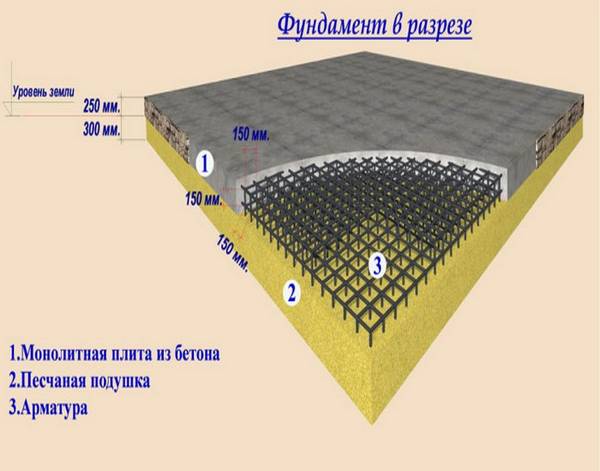

Структура по слоям

В разрезе плита фундамента имеет такую же структуру, что и бетонные полы по грунту.

Так выглядит максимально полная структура монолитной плиты в качестве основания дома

Стандартный пирог полного профиля имеет следующий вид:

выровненный и утрамбованный материковый грунт;

разделительная геомембрана (желательна, но не обязательна);

подушка из песка (или из двух слоев – песка и щебня)

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется шведская плита. Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

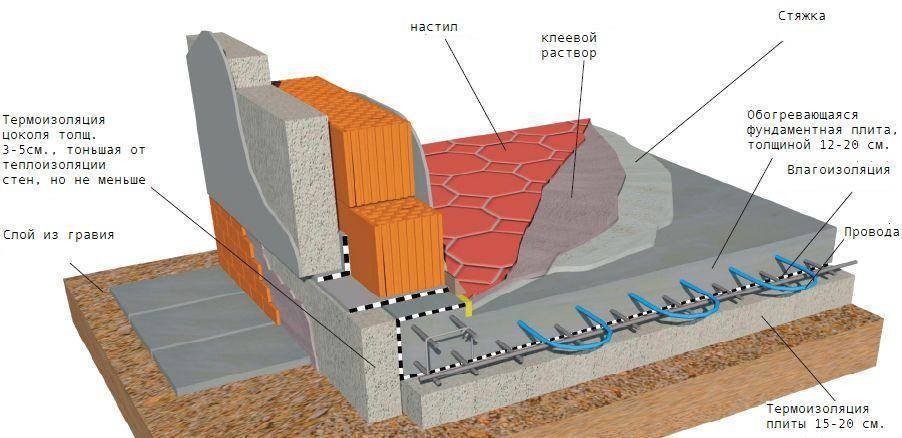

Шведская плита фундамента под частный дом с теплым полом

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Контрольный расчет

Итак, полученное после округления значение толщины фундаментной плиты опять умножьте на площадь. И уже этот объем умножьте на плотность (2 500 кг/м3) – получите реальную бетонную массу фундамента.

Теперь к ней добавьте массу строения (ту, что считали по табл. 2). А дальше эту цифру разделите на площадь фундамента. Вот наконец и добрались до реального удельного давления на грунт!

Ну, а теперь сравнивайте это значение с тем, что указано в табл. 1. Если разница не превышает +/- ¼ (или 25%, если вам так больше нравится), тогда все отлично. А если дельта (так древние греки разность называли) «выпрыгивает» за четвертинку, корректируйте толщину плитного фундамента и вновь пересчитывайте удельное давление.

Если толщина плиты получилась больше 35 см, придется ее усиливать ребрами жесткости. И вот тут уж такой примитивный метод расчета плитного фундамента не подойдет – нравится вам это, или дорого, придется идти к инженерам-строителям.

Впрочем, вдруг толщина плитного фундамента оказалась «счастливой шарой» — меньше 15 см, тоже не спешите прыгать к потолку от счастья. Это означает, что домишко-то ваш тяжеловат …, а значит, либо тип почв определили неверно, либо считали как … балерина.

Ну, вот и все. И если сумеете рассчитать плитный фундамент, смеем надеяться, что воспользоваться онлайн калькулятором на любом интернет-ресурсе трижды сможете. Потому что тогда у вас появиться главное – ДАННЫЕ! А с ними, поверьте, сосчитать можно все, что угодно.

      Удачи вам в расчетах, господа! Верьте своим мозгам, они вам хорошую службу сослужат.

Заказ фундаментных работ

И так, если же вы предпочли плиточный фундамент для постройки своего дома, вам необходимо обратится за помощью профессионалов. Наша компания предоставляет услуги по строительству свайных фундаментов частным лицам и организациям. Специалисты нашей компании произведут все необходимые замеры под будущее строительство, составят проектную документацию и смету, а также определят необходимую плотность бетона и необходимую для строительства арматуру.

Обращайтесь!

1. Видео наших работ
2. Наши контактные данные

Наша компания занимается фундаментными работами – обращайтесь, поможем!

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами

Ремонт

В случаях, когда строительство плитного фундамента велось с нарушением норм и с несоблюдением основных техник, проявляются дефекты основания. Впоследствии они могут привести к полнейшему разрушению здания.

Конечно, любое сооружение с течением времени разрушается естественным образом. Но при допущении ошибок на этапе строительства фундамента разрушение здания может проявиться в максимально короткие сроки.

Рассмотрим основные причины появления разрушений:

1. Несоблюдение правил строительства
2. Использование некачественных стройматериалов
3. Допущение ошибок на этапе расчетов
4. Неверная строительная работа
5. Повреждение основания от грунтовых вод
6. Проседание фундамента

Все эти ошибки, допускаемые при халатном обращении, обязательно приводят к серьезным последствиям. Поэтому следует обязательно проводить ремонтные работы в случае обнаружения разрушительного воздействия на фундамент здания.

Первым признаком появления неполадок является наличие трещин на поверхности конструкции. Чтобы проверить их рост, на трещину наклеивается бумажная полоска. Через 2 недели происходит проверка. Если бумага не повредилась, то причин для беспокойства нет. В случае нарушения целостности бумаги необходим немедленный ремонт конструкции.

Возле поврежденной стены строят дополнительную сваю, которую закрепляют щебнем и раствором цемента.

Причины необходимости вычисления

Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом

Проведение расчетов должно быть согласовано с существующими строительными нормами СНиП и ГОСТ. Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом, и определить количество материалов. Кроме этого показателя нужно знать еще такие характеристики:

• Величина периметра фундамента;
• Объём площади плиты и ее боковой части;
• Количество и масса бетона;
• Показатель нагрузки на почву;
• Диаметры арматурной сетки и прутьев по вертикали;
• Габариты ячеек;
• Длина прутьев и общую массу прутьев арматуры.

Все нормативные требования к расчетным действиям зафиксированы в Своде строительных правил (СНиП) и Государственном стандарте. Стоит отметить, что регламент предусматривает контроль над величиной толщина и количеством и качеством материалов.

Устройство и подготовка котлована
