Монтаж алюминиевых окон: установка своими руками

Виды и преимущества алюминиевых окон

Мы уже отмечали выше, что существует множество конфигураций алюминиевых окон. Рассмотрим подробнее каждую из них:

Распашные окна. Стандартная конструкция, представляющая собой обычные окна, которые раскрываются нараспашку. Никаких особенностей в подобной конструкции нет.
Наклонно-сдвижные окна. Идеально подходят для установки
на балконах и лоджиях, где недостаточно места для поворотного открывания створок. Такие окна могут открываться на 15 см для проветривания или сдвигаться по рельсовой фурнитуре на глухую часть окна.
Раздвижные конструкции. Пользуются огромной популярностью у домовладельцев, которые собираются устанавливать окна на лоджиях или балконах. Экономия пространства и простота использования — явные преимущества таких систем. Раздвижные алюминиевые конструкции представляют собой независимые рельсы, которые являются частью алюминиевого профиля. Конструкция напоминает классические шкафы-купе с раздвижными створками.

По принципу устройства профиля принято различать:

Теплые и холодные алюминиевые окна в разрезе

«Холодные» окна. Представляют собой обычный алюминиевый профиль, на котором устанавливается одинарный стеклопакет. В поперечном сечении окно имеет простую прямоугольную конструкцию.
«Теплые» окна. Имеют особое строение, которое можно увидеть при поперечном сечении: внутри основного профиля располагается внутренняя камера, сверху которой находится термоизолирующая вставка (терморазрыв). Толщина такой вставки колеблется в пределах 18-44 мм.

На лоджиях и балконах предпочтительнее устанавливать «теплые» алюминиевые окна, в особенности, если домовладелец проживает в климатически сложных регионах страны.

У каждого вида алюминиевых окон имеются свои особенности и преимущества, но можно выделить общие достоинства, которыми обладают все виды:

Внешняя привлекательность. Красивый внешний вид и эстетичность — безусловные преимущества алюминиевых окон. Производители способны придать любую форму и внешний вид таким конструкциям.
Легкость и прочность. Алюминий — это металл, который используется в авто- и авиапромышленности, зарекомендовал себя как надежный и прочный элемент. Алюминиевые окна не подвержены воздействию влаги, микроорганизмов, температурным перепадам и другим воздействиям.
Легкость в уходе. Ввиду своих особенностей, алюминиевые окна неприхотливы в уходе и могут выдерживать воздействие даже агрессивных химических сред.
Экологичность. Металл, как и древесина, является природным материалом, который не опасен для здоровья человека.

Пошаговая инструкция

Перед тем, как установить алюминиевые раздвижные окна требуется демонтировать старую раму и створки. Это необходимо делать аккуратно, чтобы меньше повредить оконный проем. После этого бетонную поверхность требуется выровнять с помощью бетона.

Если в проеме после демонтажа остались торчать куски кладки, то они собираются с помощью молотка и стамески (или зубила).

На очищенную поверхность нанести раствор бетона с помощью мастерка и выровнять его шпателем.

Ровность оконного проема можно проверить или отрегулировать строительным уровнем.

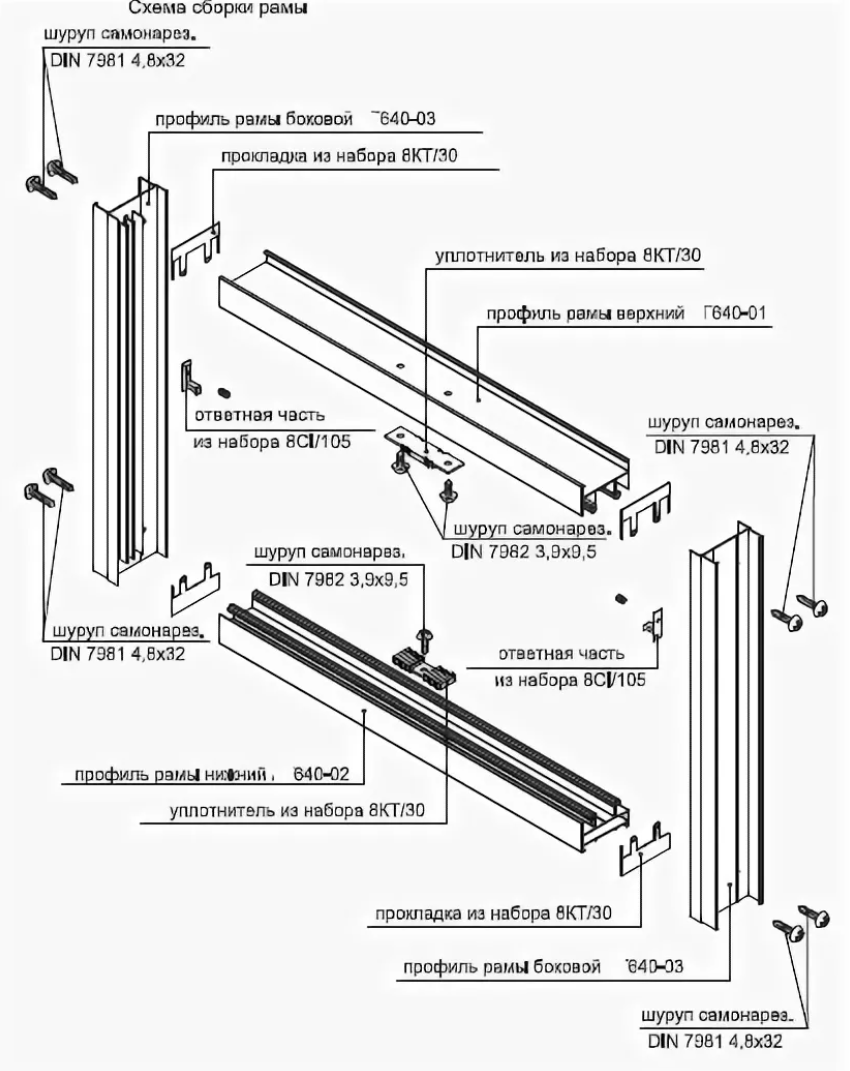

Как собрать и установить раму из профиля?

Чтобы установить раму требуется:

С помощью деревянных клиньев установить раму в проеме. При этом она не должна прогибаться. Выровнять ее положение можно с помощью строительного уровня.
Просверлить отверстия для крепежей по всему периметру оконного проема и рамы. В них будут вкручиваться шурупы с дюбелями.
С помощью специальных анкерных пластин закрепить всю конструкцию в отверстиях, которые были просверлены до этого

При установке следует обратить внимание на то, что металл саморезов или пластин не должен напрямую соприкасаться с алюминием, так как это приведет к образованию коррозии. Чтобы изолировать два металла друг от друга следует использовать прокладки из каучука (резины) или нержавеющей стали.
В некоторых случаях вместо пластин можно использовать анкерные болты, но при их установке есть шанс повредить раму.
После закрепления все щели вокруг рамы необходимо задуть монтажной пеной. Как она высохнет, вытащить деревянные клинья, а оставшиеся пустоты опять задуть.
Излишки пены необходимо срезать, а ее поверхность заштукатурить, так как при воздействии света или воздуха она начинает разрушаться.

Как она высохнет, вытащить деревянные клинья, а оставшиеся пустоты опять задуть.
Излишки пены необходимо срезать, а ее поверхность заштукатурить, так как при воздействии света или воздуха она начинает разрушаться.

Если зазор между рамой и оконным проемом более 5 мм, то потребуется использование дополнительных пластин. В некоторых случаях всю конструкцию можно закрепить только монтажной пеной, но сделать это можно при низкой массе окна.

После установки рамы требуется сделать подоконник и отлив. Для этого необходимо:

По внешней части рамы проклеить гидроизоляцию.
Снизу на конструкции закрепить отлив, а все пустоты заполнить пеной.

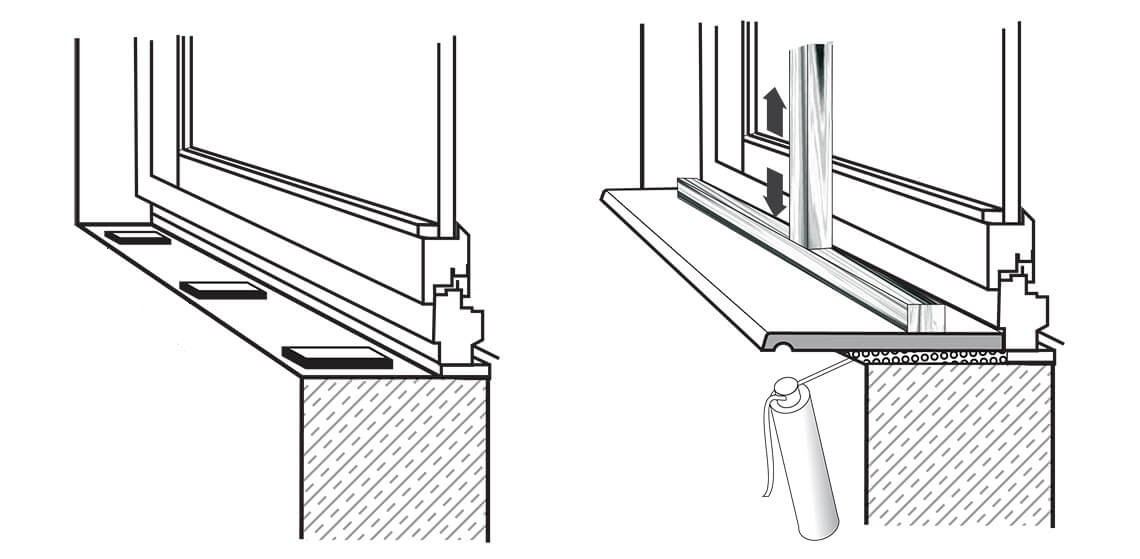

В специальный паз, в нижней части рамы установить подоконник и выровнять его строительным уровнем.
Пустоты между подоконником и рамой заполняются герметиком, а между ним и оконным проемом – монтажной пеной.
Пену необходимо заизолировать штукатуркой или другим способом (например, накладными пластинами).

После установки рамы в оконный проем требуется провести монтаж сворок и их направляющих.

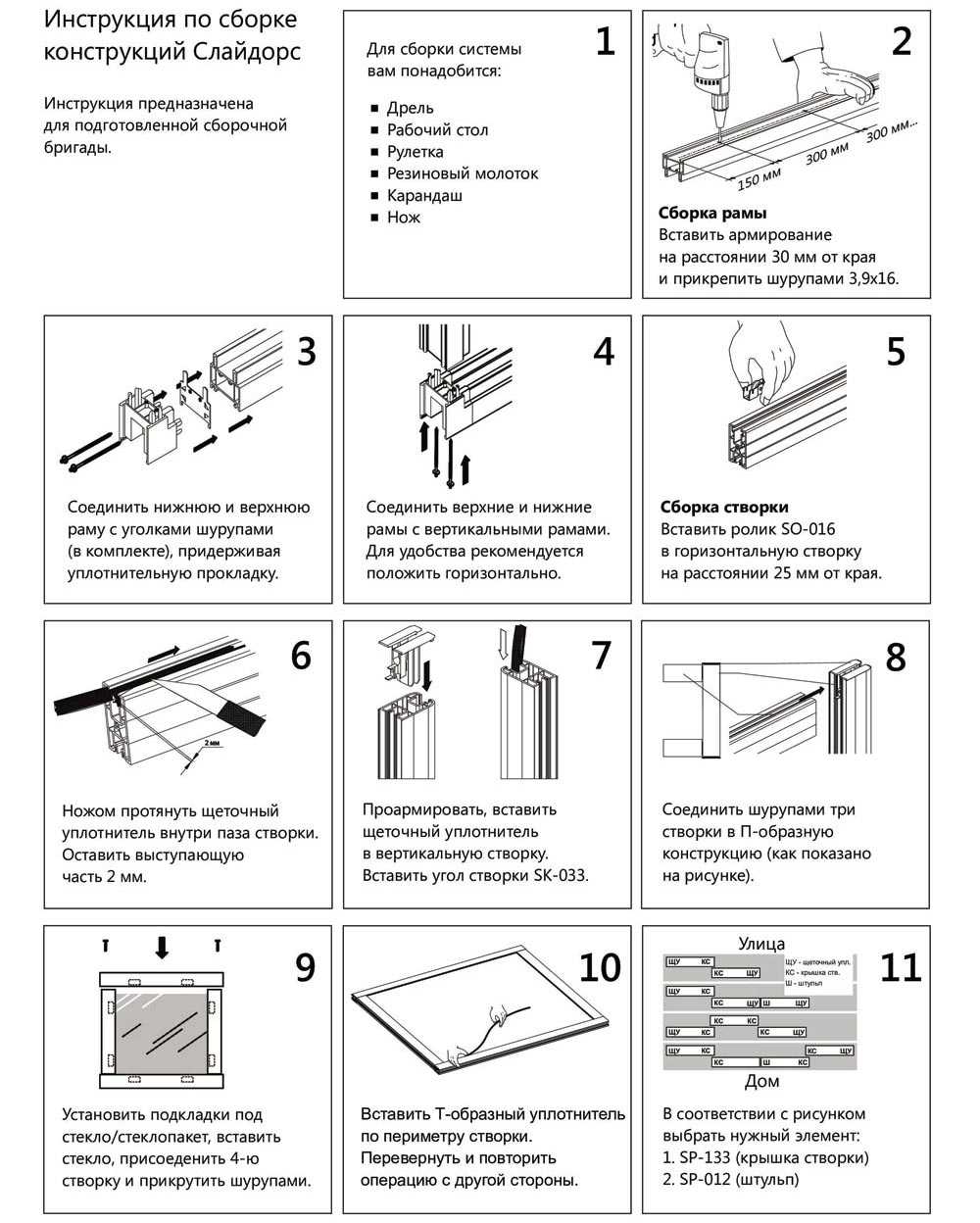

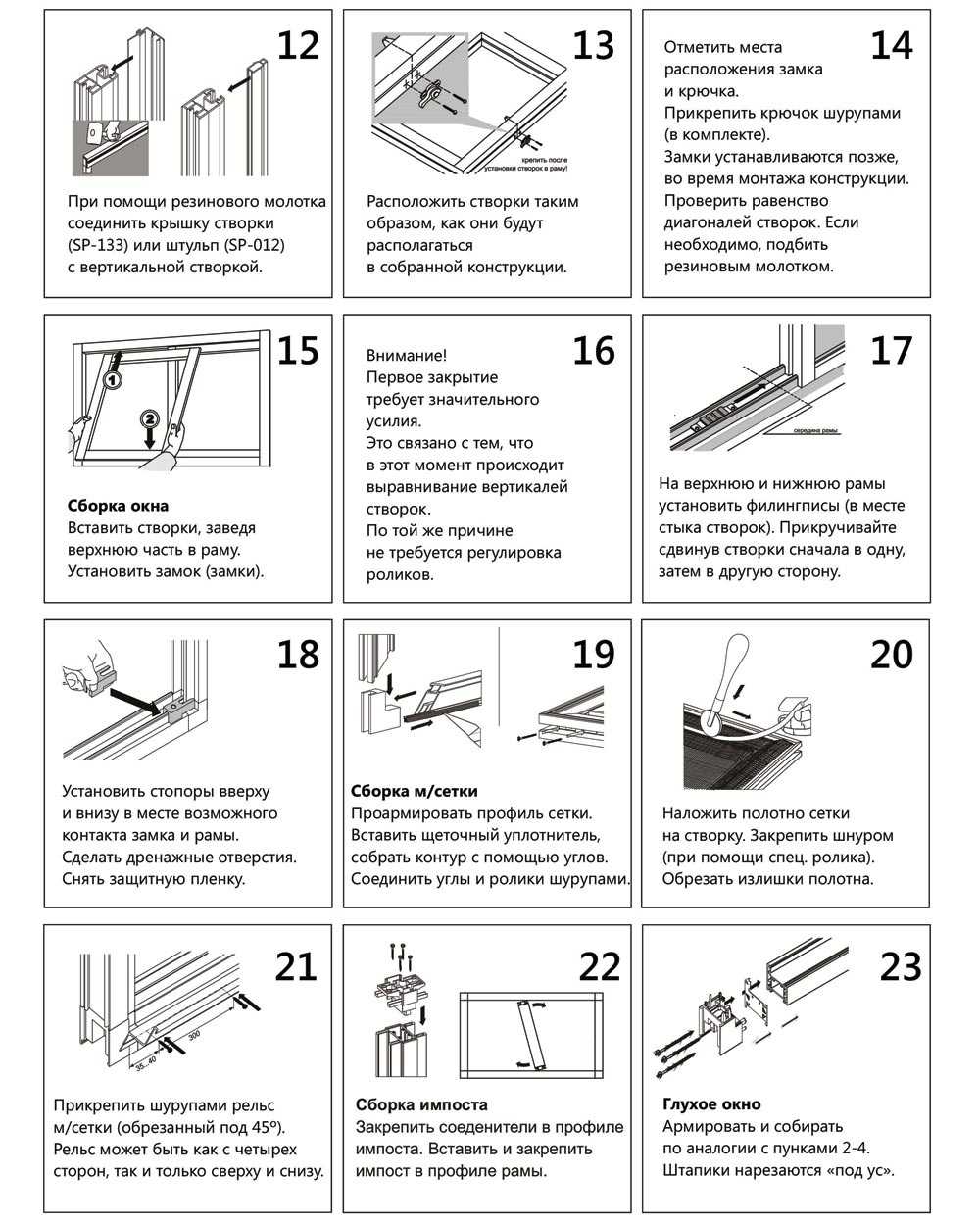

Как смонтировать створки и стекло?

Чтобы установить створки алюминиевого окна необходимо:

Сделать замер рамы сверху и снизу для того, чтобы отрезать направляющие нужной длины. Края на срезе рекомендуется зачистить с помощью напильника и наждачной бумаги.
С помощью саморезов с шагом в 30 см зафиксировать направляющие сверху и снизу рамы. Зазор между ними не должен превышать 5 мм, чтобы в зимнее время окно меньше промерзало.
Собрать створку. Для этого 3 ее части следует закрепить в форме буквы П (нижнюю, верхнюю, 1 боковую), после чего вставить стеклопакет или листовое стекло. Чтобы оно лучше прилегало и сохраняло тепло стекло требуется проклеить резиновым уплотнителем со всех сторон (по краям рекомендуется сделать надрезы). После монтажа стекла прикрутить оставшуюся боковую деталь.
К нижней части створки требуется прикрепить ролики, которые и будут давать возможность сдвигать ее. Для этого с помощью шурупов на расстоянии 5 см от каждого края прикрутить ролики. Рекомендуется делать это на очень низких оборотах шуруповерта или отверткой, так как можно повредить фурнитуру.
В специальные пазы (обычно на боковых торцах) установить щеточный уплотнитель (шлегель). Его щетинки должны быть установлены по направлению друг к другу. Также уплотнитель должен немного выступать за края паза (1-2 мм).
Установить створку в собранном виде необходимо сначала в верхнюю направляющую, а потом роликами на нижнюю.

После полной установки створок требуется отрегулировать высоту роликов.

Установка алюминиевой рамы

Обычно рама поступает без стеклопакета, но с фурнитурой. Если вам рама дошла в полностью собранном состоянии — перед установкой извлеките из неё стеклопакет, иначе это будет серьезно мешать установке.

Также не забудьте проверить, что вы приготовили проем окна к установке: очистили его от мусора, и, если нужно, выровняли.

Монтаж окон из алюминиевого профиля делится на 2 этапа: выставление рамы и выравнивание. Рассмотрим каждый шаг более подробно.

Выставление рамы

Перед монтажом убедитесь, что расстояние между рамой и боковыми сторонами оконного проема около 5 мм — тогда не придется тратить дополнительные анкерные пластины во время крепления рамы.

Сама последовательность монтажа включает 6 шагов:

Рама аккуратно вставляется в проем, если нужно — выравнивается клиньями.
Затем её накрывают специальной теплоизоляционной пленкой — в будущем это защитит алюминий от примерзания.
После покрытия пленкой на раму дополнительно наносят пароизоляционную мембрану для прикрытия монтажного шва.
На окно прикрепляют анкерные пластины, а затем ставят на клиньевые распорки. Затем пластины закрепляют на дюбель-гвоздях.
Производится запенивание. Если хотите — после затвердевания пены их можно извлечь, и затем вновь запенить место, из которого вы извлекали.
Излишки пены срезаются.

Преимущества раздвижных окон

Слайдинговая система – это второе название раздвижных проемов. Его открытие происходит за счет движения роликов, которые находятся в конструкции.

Раздвижные окна обладают такими преимуществами:

сама конструкция рамы изготовлена из алюминия, поэтому она имеет небольшой вес;
створки окна делаются неширокими из-за прочности материала, поэтому они пропускают много света;
полный профиль и стеклопакет отлично улучшают звукоизоляцию и теплоизоляцию помещения;
окно довольно долговечно из-за алюминия, так как он считается очень прочным;
открывание окна не занимает много места, из-за роликовой системы, поэтому в помещении остается много свободного места;
покрытие алюминиевого окна делает его красивым и уникальным;
максимально легкая конструкция, которая очень просто ремонтируется и разбирается;
они гарантируют обеспечить защиту дома, если дополнительно с ними использовать запорные устройства, как шпингалеты или замки.

Технология монтажа своими руками

Чтобы выполнить монтаж алюминиевых окон, необходимо подготовить определенные инструменты и материалы:

перфоратор, шуруповерт;
уровень, рулетка;
молоток, гвоздодер;
шпатель;
топор;
канцелярский нож;
ножовка по дереву;
шестигранные ключи;
плоскогубцы;
анкерные болты 10 мм;
монтажная пена;
песок, цемент.

Чтобы установить окно из алюминиевого профиля, нужно сделать следующее:

Демонтировать старую конструкцию. Если проем сильно поврежден, провести его восстановление и выравнивание цементным раствором. Если снятые рамы деревянные, наделать из них клинья.
Разобрать комплект. Аккуратно снять створки и вынуть из них стекло. Просверлить в раме 4 отверстия по бокам и по 2 сверху и снизу.
Поместить раму в проем. С помощью уровня и клиньев выровнять изделие по вертикали и горизонтали. Добиться, чтобы со всех сторон коробки был одинаковый просвет.
Сквозь заранее сделанные дыры пробурить отверстия в стене. Вставить и затянуть анкерные болты, не допуская деформации рамы.
Установить в коробку распорки и заделать швы монтажной пеной. Деревянные клинья лучше удалить, так как от намокания они расширяются и могут искривить остов окна.
Повесить створки, вернуть на свои места стеклопакеты. Проверить качество открывания-закрывания. При необходимости провести регулировку механизмов.

Остается установить подоконник, откосы и отлив.

Ламинирование и окрашивание конструкций или стекла

С помощью ламинирования можно обновить алюминиевые рамы, изменить их цвет. Профиль покрывают разогретым клеем, затем акриловой плёнкой (её нужно вдавить в поверхность специальным валиком).

Ламинировать створки можно снаружи, внутри или сразу с двух сторон. Но делать это нужно до установки окон. Если окна уже установлены, можно положить самоклеющуюся плёнку, но этот способ не будет считаться полноценным.

Защитную плёнку наклеивают на стекло, чтобы уменьшить попадание света в помещение (со стороны улицы зеркальная), удержать больше тепла (энергосберегающая).

Есть специальная плёнка, защищающая внешнее стекло балкона от повреждений.

Профили из металла можно покрасить без ламинирования в любой цвет (400 оттенков). Для удобства, лучше пользоваться краскопультом.

https://youtube.com/watch?v=atsIaNYCZB0

Выбор схемы раздвижного окна

Размеры балкона или лоджии могут иметь разную форму, габариты. расположение. Домашний мастер должен учесть в конструкции:

схему перемещения створок по направляющим;
тип конструкции окна;
способ передвижения и фиксации створок.

Способы движения створок

По этому показателю существуют 2 основных варианта конструкции раздвижных окон в:

горизонтальной плоскости;
по вертикали.

Для балкона лучше подходит первый способ монтажа.

На картинке показаны семь популярных схем, а на самом деле их значительно больше. Принципами их построения являются:

сдвигание створки в карман строительной конструкции (рис №1 и №2);
перемещение одной створки на месторасположение другой (рис №3 и №4);
сдвиг за неподвижную створку (рис №5 и №6);
комбинированный метод.

Принцип конструкции раздвижных устройств

Подвижная оконная створка перемещается по нижним направляющим с опорами за счет закрепленных внизу роликов. Сверху профиль рамы с ограничителем удерживают блок в вертикальной плоскости. Для герметизации используются резиновые и щеточные уплотнители.

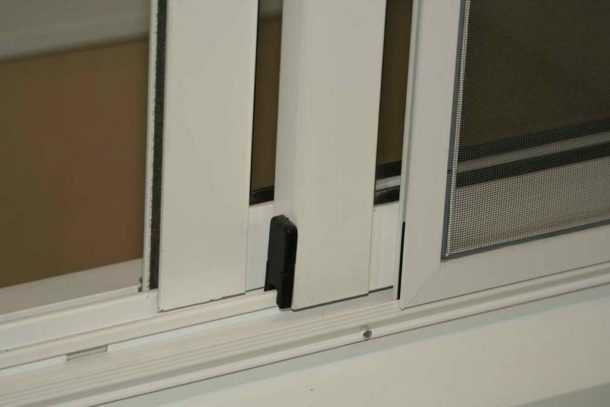

В конструкции может использоваться узел удержания с роликом и фиксатором, расположенными сверху оконного узла.

Способ крепления профиля

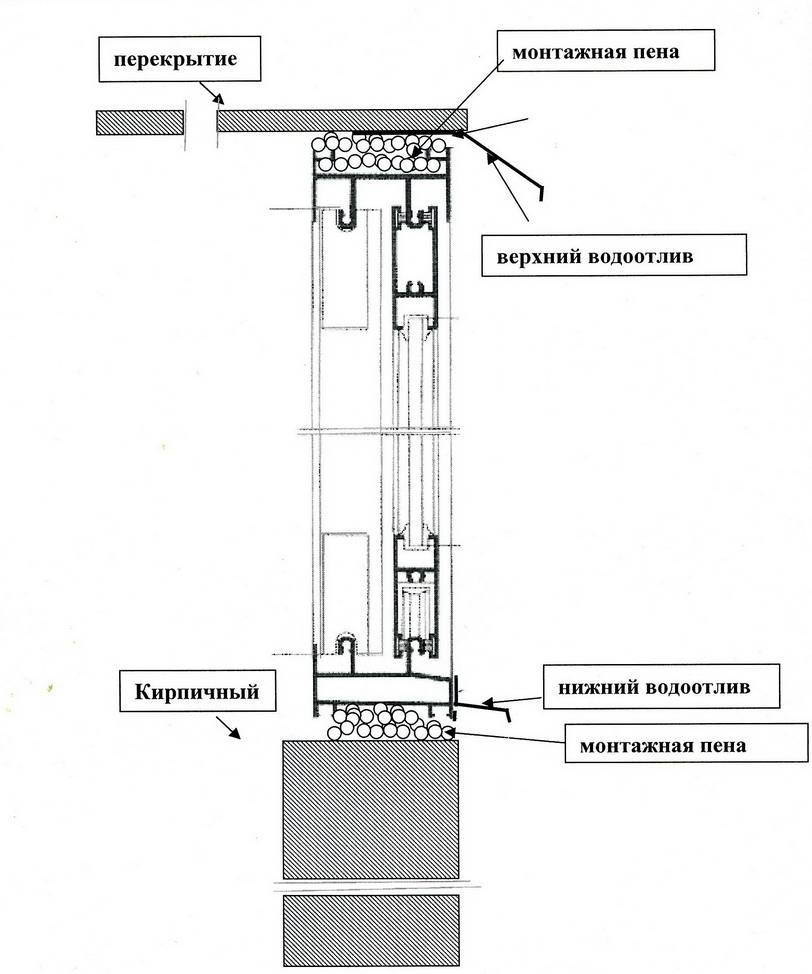

Принцип размещения основных элементов показан на картинке.

Профиль стационарной рамы монтируется на опоре стены балкона.

Все пустоты заполняются монтажной пеной, которая располагается между слоями диффузионной и пароизоляционной ленты.

Поэтапная установка

В любой работе, главное четко соблюдать установленные правила действия. Небольшие отступления возможны, но если вы впервые осуществляете монтаж окна своими руками, то максимально придерживайтесь плана. Для начала найдите себе помощника, так в одиночку у вас ничего не выйдет, и приступайте к работе согласно инструкции:

Если вы еще не подготовили проем, то самое время этим заняться. Соответственно освободите проем от пыли и грязи, а если это уже сделано, то переходите к этапу два;
Вставьте раму в оконный проем и осуществите ее выравнивание. Для этого используйте подготовленные клинья. Не пытайтесь перегнуть алюминиевую раму, чтобы не пришлось исправлять погрешности;
Произведите замеры между рамой и проемом. Расстояние от боковой ее поверхности до стены должно составлять около 5 мм;
Закрепите раму используя анкерные пластины и саморезы. Одно из отверстий предназначено для вкручивания саморезов в стену, а другое в раму;
Фото 3. Алюминиевый профиль в разрезе
Заливка пеной. Этот этап необходимо осуществлять в два захода. Изначально вы запениваете всю конструкцию по периметру. Теперь надо выждать время равно двум часам, не меньше. После высыхания нужно достать из проемов клинья, которые вы использовали для выравнивания. Далее остается запенить образовавшиеся щели.
Когда пена засохнет, вы можете срезать ее излишки. Затем своими руками вы должны обработать пену снаружи. Для этого обклейте срезы паропроницаемой лентой;
Крепление отливов. Для этого используются саморезы, которые необходимо вкрутить в нижнюю часть рамы. Щель между рамой и отливом обрабатывается герметиком, а снизу слегка запенивается;
Крепление подоконника. Эта процедура ничем не отличается от установки подоконника у пластиковой конструкции. Для надежной установки он вставляется в специальный паз в раме и запенивается. Далее устанавливаются заглушки;
У пластикового окна на этом этапе делаются откосы, но в случае с алюминием лучше произвести обычную отделку стен своими руками, с использованием строительных материалов.

Монтаж оконных блоков происходит по тому же плану.

Фото 4.Алюминиевая конструкция

Типы раздвижных окон

Все раздвижные окна имеют похожую конструкцию. Но они могут быть выполнены из разных материалов. Существует лишь два типа таких окон: из алюминиевого профиля и пластика. Разберем особенности конструкции, преимущества и недостатки каждого из этих типов.

Алюминиевые раздвижные окна

Раздвижные окна из алюминиевого профиля имеют следующую конструкцию: на каркасе установлены направляющие, по которым и происходит перемещение створок окна. На створках установлены специальные ролики с полимерным покрытием, обеспечивающие гладкое перемещение створки. Закрываются они с помощью механизма-защелки, также на створках установлена фурнитура в виде ручек. Вся система герметизирована щеточными уплотнителями.

Для этого типа окон используется два вида профилей: обычный и усиленный. Второй применяется в тех случаях, когда остекление планируется выносить за периллы балкона, либо на высоких этажах зданий.

Плюсами алюминиевых раздвижных окон являются:

Невысокая цена;
Возможность выноса остекления за периметр балкона с помощью системы кронштейнов, что позволяет расширить свободное пространство очень маленьких балконов;
Алюминий – прочный материал, который не подвержен возникновению коррозий, а значит, конструкции из него имеют большой срок службы;
Такие окна имеют небольшой вес, поэтому укреплять конструкцию перекрытий балкона для их монтажа не нужно;

Но у этого типа остекления существуют и свои минусы, которые во многих случаях оказываются существенными:

Поскольку алюминий – это металл, в зимнее время года он быстро промерзает, и открыть створки в таком случае будет практически невозможно;
Промерзают не только направляющие, но и замок окна;
Единственное стекло хоть и уменьшает вес конструкции, но не обеспечивает качественную шумо- и теплоизоляцию балконного помещения;
Можно отметить и низкую гидроизоляцию конструкции, а также вероятность возникновения сквозняков в ветреную погоду;
Такие окна не позволяют использовать «неродные» эркерные соединения и обычные москитные сетки;
В алюминиевую раму нельзя вставить стеклопакет.

Установку алюминиевых раздвижных окон относят к холодному типу остекления. Это значит, что использовать балкон можно будет лишь в теплое время года, когда конструкция не промерзает и не продувает. Этот вариант подойдет тем, кто не планирует присоединять балкон к жилой комнате или устраивать на нем постоянную зону отдыха. Для хранения ненужных вещей или, например, закаток это – идеальный по соотношению цены и качества вариант.

Пластиковые раздвижные окна

Этот тип окон представляет собой трехкамерную ПВХ-раму, которая для прочности армирована оцинкованной сталью. В конструкции точно так же имеются направляющие, по которым с помощью роликов передвигаются створки окна. Герметизация обеспечивается двойным щеточным уплотнителем. Помимо этого направляющие имеют округленные бортики, что обеспечивает бесшумное открытие и закрытие створок, и филигписы, для обеспечения более плотного соединения створок с рамой. Такие окна тоже имеют защиту от проникновений – специальный замок.

Преимущества раздвижных ПВХ окон:

Выдерживают любые нагрузки связанные с неблагоприятными условиями погоды (ветер, ураган, ливень) даже на высоких этажах здания;
Защищают от сквозняков и проникновения влаги в помещение;
Не промерзают в холодное время года, благодаря чему открывать окна можно даже в зимние морозы;
Обладают хорошими звуко- и теплоизоляционными свойствами;
К ним подойдут любые ПВХ-профили, антимоскитные сетки;
Есть возможность установки двойного или тройного стеклопакета, а также радиусных конструкций.

А теперь об их недостатках:

Цена на такие окна несколько выше, чем на алюминиевые аналоги;
Имеют значительно большую массу. Чтобы установить раздвижные пластиковые окна на балконе, необходимо проверить состояние перекрытий, их несущую способность и, в случае необходимости, укрепить конструкцию;
Такие окна не выносятся за пределы периметра балкона.

ПВХ окна с раздвижными створками используются для теплого остекления балконных помещений. Этот вид остекления как раз подойдет тем людям, которые круглый год пользуются балконом или планируют обустроить его в качестве дополнительного жилого пространства или небольшого квартирного сада, огорода. В том случае, когда балкон полностью или частично присоединяется к жилой комнате или кухне, монтаж пластиковых раздвижных окон должен дополняться установкой качественных стеклопакетов и полной теплоизоляцией всех поверхностей балкона (а в некоторых случаях – и установкой дополнительных систем отопления). Тогда тепло не будет уходить из квартиры через это помещение, и нахождение в нем будет максимально комфортным.

Установка стеклопакета в алюминиевую раму. Монтаж алюминиевых окон своими руками

В статье поговорим о:

Подготовительных работах, которые нужно будет выполнить перед демонтажом;
Правильном демонтаже старого окна и его конструкции;
Установке алюминиевой рамы;
Монтаже отливов, откосов и подоконника — её неизменных спутников;
Безопасной вставке стеклопакета;
Правильной герметизации окна.

В целом — о том, как провести правильный монтаж алюминиевых окон своими руками. Поехали.

Подготовительные работы

Перед удалением старого окна, нужно обзавестись нужными инструментами и подготовить оконный проем. О том, как это сделать, читайте ниже.

Подготовка старого окна к работам

Перед проведением работ снимите шторы, уберите с подоконника цветы (если есть). Пол и интерьер в комнате накройте полиэтиленовой пленкой, чтобы они были защищены от грязи и строительного мусора. Если в комнате есть ковер или другие подобные предметы — перенесите их в другую комнату. Далее удалите с окна створки и откосы.

Первичная подготовка завершена, пора приступать к удалению старого окна.

Подготовка инструментов и необходимых материалов

Вам понадобятся:

Зубило или электролобзик;
Фомка и дюбель-гвозди;
Молоток;
Пена;
Отвертка;
Дрель и перфоратор;
Сверла по металлу;
Анкерные пластины;
Пластиковые или деревянные клинья;
Пароизоляционная мембрана;
Теплоизоляционная створка;
Алюминиевый профиль, стеклопакет и другие составляющие нового окна.

Все предметы собраны, теперь время для удаления старого окна.

Процедура включает в себя удаление старого окна и подоконника. Рассмотрим процедуры подробнее.

Удаление старого окна

Электролобзиком распилите несколько частей рамы — в будущем это поможет при демонтаже

Затем осторожно подденьте раму фомкой и извлекайте основу окна по частям

Совет! Лучше начинать с нижней части окна, т.к. она легче всего будет поддаваться вытаскиванию.

Снятие подоконника

Для удаления подоконника воспользуйтесь молотком и, если есть, зубилом. Во время демонтажа поддерживайте его, чтобы он внезапно не отвалился.

Существует один универсальный способ удаления: распилите подоконник посередине с помощью лобзика или пилы, а затем выломайте с помощью фомки. Также можно использовать перфоратор.

Как вариант, можно просто выломать его руками. Но это потребует физической подготовки.

Теперь, когда старое окно полностью демонтировано, можно приступить к монтажу нового. Начнется все с установки основы окна.

После удаления не забудьте очистить место: удалить строительный мусор, бетон, осколки стекла и другие предметы.

Установка алюминиевой рамы

Выставление рамы

Сама последовательность монтажа включает 6 шагов:

Рама аккуратно вставляется в проем, если нужно — выравнивается клиньями.
Затем её накрывают специальной теплоизоляционной пленкой — в будущем это защитит алюминий от примерзания.
После покрытия пленкой на раму дополнительно наносят пароизоляционную мембрану для прикрытия монтажного шва.
На окно прикрепляют анкерные пластины, а затем ставят на клиньевые распорки. Затем пластины закрепляют на дюбель-гвоздях.
Производится запенивание. Если хотите — после затвердевания пены их можно извлечь, и затем вновь запенить место, из которого вы извлекали.
Излишки пены срезаются.

Выравнивание рамы

Важно! При выравнивании ни в коем случае не прогибайте профиль, и соблюдайте расстояние в 5 мм. Клинья можно использовать деревянные — так меньше будет риск повредить металл

Вышеприведенная инструкция также подойдет для монтажа алюминиевых окон на балконе.

Установка отливов

Для монтажа отливов вам понадобятся саморезы и паронепроницаемая лента. Приклейте её на монтажный шов со стороны улицы., затем можно приступать к установке отливов. Прикрепите отлив к нижней части рамы саморезами. Зазоры запеньте, излишки срежьте.

Готово!

Принцип работы и преимущества раздвижных окон

Такие системы иногда зовут слайдинговыми окнами. Их открытие осуществляется за счет передвижения створок на роликах по направляющим. На одном профиле может размещаться сразу несколько направляющих, что дает возможность установить до 5 створок.

При выборе такого окна пристальное внимание следует уделить механизму роликов: самые долговечные снабжены оболочкой из полимерных материалов. Система раздвижных окон имеет целый ряд преимуществ:. Система раздвижных окон имеет целый ряд преимуществ:

Система раздвижных окон имеет целый ряд преимуществ:

За счет использования алюминия, из которого изготавливаются рамы, конструкция мало весит.
Прочность материала позволяет сделать створки окна неширокими, поэтому они пропускают больше света.
Стеклопакеты и полые профили улучшают тепло- и звукоизоляцию окна.
Устойчивость алюминия к воздействию внешней среды делает окно долговечным.
Роликовая система не требует наличия свободного пространства в помещении для полноценного функционирования окна. Вместе с тем становится возможным совместное использование глухих и открывающихся оконных проемов.
Специальное покрытие делает внешний вид окна эстетичным и привлекательным.
Простая конструкции удобна в использовании и легко ремонтируется.
При применении запорной арматуры, например шпингалетов, защелок или даже замков, такие окна обеспечат безопасность жилища.

Инструкция по монтажу раздвижных окон из алюминия

Виды и преимущества алюминиевых окон

Пошаговая инструкция
