Перекрытия
Отсюда — и сходство схемы армирования.
- Каркас — двухслойный, в нижней и верхней части перекрытия.
- Минимальная толщина перекрытия — 150 миллиметров. В общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.
Диаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями — не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.
Каркас будущего перекрытия.
- Защитный слой бетона между поверхностью и арматурой составляет 15-20 мм.
- По возможности используются целые стержни во всю ширину пролета. Если это невозможно, они наращиваются с перехлестом в 40 диаметров. Так, для стержня сечением 10 мм перехлест при сращивании будет равным как минимум 40 см.
- По краям плиты верхняя и нижняя сетки связываются П-образным усилением. Таким же образом усиливаются края проемов.
- Если предполагается, что после набора перекрытием прочности будут проделываться дополнительные проемы и отверстия, требующие нарушения армирования, используются только и исключительно рифленые стержни.
Полезно: алмазное бурение отверстий в бетоне дает куда более ровные отверстия, чем сверление коронкой с использованием перфоратора. При большом размере проема допустима резка железобетона алмазными кругами, арматуры — обычными абразивными, имеющими меньшую толщину.
Резка алмазным диском позволит сделать края проема максимально ровными.
Правила и требования к правильной установке
При возведении малоэтажного здания любой человек сталкивается с тем, что необходимо устанавливать перекрытия. Балочное перекрытие состоит из специальных элементов – ригелей, которые располагаются между пролетами.
Часто их изготавливают из древесины (в т.ч. клееного бруса) или металла, но материал не имеет значения, когда речь идет о требованиях к процессу. Несколько основных моментов:
балки должны быть прочно и надежно установлены;
- система перекрытия должна обеспечивать хорошие изолирующие параметры;
- ниши для вкладки изделий делают только на длинных стенах;
- в небольших пролетах балки устанавливают шагом не менее 1 метра;
- в больших пролетах это расстояние должно быть не менее 50 см;
- концы ригелей должны быть обязательно изолированы материалом, который защитит от влаги и воздействия других факторов.
Если балки будут установлены ненадежно, при проверке системы она будет шататься, то в будущем потолок нижнего этажа может просесть. Это произойдет из-за чрезмерной нагрузки на пол второго этажа, а так как перекрытие из балок не было нормально укреплено, то провисание неизбежно.
При установке все щели и стыки должны быть хорошо закрыты или заделаны. Соблюдение изолирующих параметров позволит исключить проникновение шума и тепла в соседние помещения.
При раскладке балок также есть некоторые требования. Например, их длина должна быть подобрана в зависимости от перекрываемого пролета. Сами балки укладывают по наименьшему пролету, если помещение прямоугольное.
Если же помещение квадратное, то направление кладки не имеет значения. При раскладке расстояние между ригелями должно иметь одинаковое значение.
Как правильно сделать перекрытие между этажами. Основные требования к перекрытиям между этажами
Перекрытия образуют этажность здания
Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:
- Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
- Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
- Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
- Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
- Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
- Сочетание массы и толщины конструкции должно быть оптимальным.
Как анкеровать плиты?
В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.
Укладка при недостаточной ширине
Схема монтажа плиты перекрытия.
В процессе укладки плит может оказаться, что размеры помещения не соответствуют их размерам. В результате возникают зазоры между элементами перекрытия или между ними и стеной. Существует простая схема устранения этой проблемы.
Величину зазора необходимо разбить на две равные части. При этом первая плита укладывается на определенном расстоянии от стены, которое равно ширине одной из полученных частей. Все остальные конструкции монтируются впритык. В итоге между плитой и последней стеной образуется зазор, куда необходимо установить тычком шлакоблок. Он надежно фиксируется, так как упирается тычком в плиту. Нужно укладывать шлакоблок так, чтобы его отверстия направлялись в стороны, а не вниз или вверх. Внешняя стена строения его закрепит дополнительно. Такая конструкция может показаться на первый взгляд не надежной, но в действительности она является довольно прочной.
Существует еще одна технология перекрывания зазора, когда его величина распределяется между плитами. Затем под каждый зазор подвязывается доска, выполняющая функции опалубки, в которую закладывается арматура и заливается бетон.

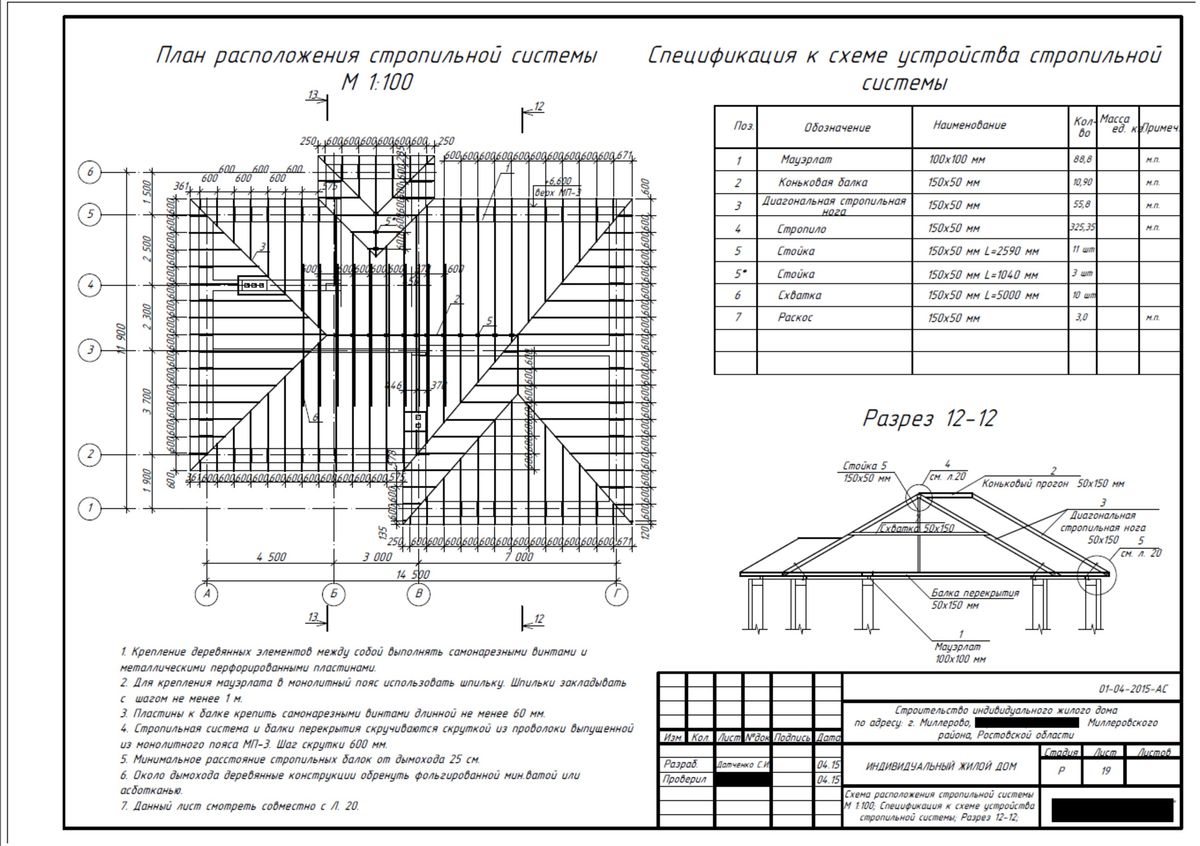

Расчёт длины и сечения стропил, подготовка материала
На какие моменты следует обратить внимание при укладке ПП
Для того, чтобы исключить демонтаж плит перекрытия в связи с допущенными ошибками, вся схема укладки должна быть изображена схематически. Для подобных расчетов понадобится некоторый опыт и обычный калькулятор. Только при наличии правильной схемы можно с точностью назвать необходимое количество плит, а так же их точные габариты, заранее избежав больших зазоров. Мелкие зазоры заделываются при помощи раствора на основе бетона, а вот для больших трещин используется шлакоблок. При использовании пустотных конструкций следует их укладывать так, чтобы гладкая сторона была направлена вниз.
Частые ошибки
В процессе строительства перекрытий в доме из деревянного бруса многие допускают ошибки:
- Одной из распространенных проблем являются движение деревянной кровли под напором ветра. Если брусья лежат непосредственно на стенах, то из-за колебаний штукатурка с них будет постоянно трескаться и отслаиваться. Чтобы исключить это, под брусья перекрытия следует положить мауэрлат. Дерево будет тереться о дерево, не оказывая разрушающего воздействия на стены.
- Игнорирование гидроизоляции при укладке перекрытий на стены из минеральных материалов. Её отсутствие ведет к быстрому разрушению стены и гниению дерева.
- Близкое расположение балок к дымоходу. Дымоходная труба должна располагаться на некотором расстоянии от перекрытий для пожарной безопасности.
Еще о деревянных перекрытиях, и ошибках, которые могут быть допущены при монтаже в видео:
Деревянные перекрытия наиболее часто используемый материал в строительстве частных домов. В каждом отдельном случае параметры балок будут разными, в зависимости от того, какая нагрузка будет на них возлагаться в дальнейшем. Если это полноценный двухэтажный дом, то при расчете учитывается примерный вес всех вещей, которые предполагается устанавливать на пол второго этажа и количество людей, которые будут там обитать
При монтаже перекрытия отдельное внимание на гидроизоляцию балок и на пожароустойчивость, чтобы исключить вероятность неприятностей в будущем
Как сделать перекрытие с опиранием на верхний край балок
Такие перекрытия делают обычны для подсобных не отапливаемых помещений. Подойдут они и в качестве чердачных, но для междуэтажных толщина их великовата.
Балки берем не обязательно прямоугольные. Можно использовать обычные бревна, но обязательно со снятой корой.
Балки располагаем строго параллельно друг другу и фиксируем стальными анкерами.
Анкера из стальной полосы либо арматуры закладывают в толщу кладки при ее устройстве. Балку к ним крепим гвоздями либо шурупами.
После того как балки смонтированы, стелем накат из досок толщиной 40 мм, прибивая их гвоздями.
Перекрытие готово. Если это необходимо утепляем его, делаем звукоизоляцию, закрываем стяжкой либо устраиваем полы по лагам.
Рекомендую: Как проводится межевание земельного участка
Схемы и правила строповки балок
При погрузке-разгрузке балок и их монтаже необходимо строго соблюдать правила строповки (захвата) балок. При выполнении монтажных работ знаки усилий (М и Q) должны совпадать со знаками усилий, которые возникают в балках в процессе эксплуатации. Таким образом, главным правилом является строповка разрезных балок в сечениях, близких к опорным.
| Основные схемы строповки балочных элементов при монтаже |
Схемы строповки цельноперевозимых балок а — с использованием строповочных петель; б — через окна в плите; в — через монтажные отверстия; г — с использованием траверсы.
|
| Поперечные сечения по схемам строповки |
Поперечные сечения по схемам строповки а — с использованием строповочных петель (Для строповки балок крюками и стропами при длине – до 15 м в их конструкциях предусматриваются петли); б — через окна в плите; в — через монтажные отверстия ( при длине 33 м специальные строповочные отверстия); г — с использованием траверсы (Для удобства строповки часто используют траверсы, применение которых позволяет уменьшить высоту строповки Н и исключить передачу сжимающих усилий на монтируемый элемент) |
В качестве стропов используются специальные канаты с гибкими сердечниками. Конструктивные особенности, а также данные для расчета и подбора стропов в зависимости от веса монтажных элементов и угла строповки α содержатся в .
При строповке и монтаже необходимо исключить сколы бетона балок стропами и другими приспособлениями. Для защиты плиты и ребер балок используют стальные огибатели.
Как правильно укладывать?
Технологическая карта монтажа таких конструкций разрабатывается в зависимости от их типа конструкции и заключается в укладке ПП на рабочий раствор, в местах соединений.
В общем виде такие работы состоят из 3-х важных этапов:
- Подготовка. Проверяют стены, чтобы они не расходились свыше 10 мм по высоте, лучше, если на несущие стенки в местах установки выполняется армопояс, особенно для возведенных из легких бетонных блоков. Место укладки плит обязано быть без дефектов и чистым.
- Выбор схемы монтажа, чтобы обеспечить соблюдение проектных параметров опирания на стеки.
- Укладка плит предполагает этап корректировки, когда плита висит на уровне 40 см над местом и проверяется соответствие ее расположения проектным отметкам, в случае необходимости выполняют корректировку. Раскладка плит выполняется в точности по проекту с соблюдением требований СНиП.
Как класть на несущие стены?
Для небольших площадей перекрытий, укладка плит выполняется на несущие стены.
Алгоритм монтажа перекрытий бригадой в составе такелажника и 2-х монтажников:
- Такелажник проверяет чистоту и исправность монтажных петель на ПП.
- При обнаружении они очищаются от бетона скальпелем, а от загрязнений железной щеткой.
- Подается сигнал автокрановщику на подачу строп.
- Крюки стропов закрепляются поочередно на монтажные петли.
- Дается команда автокрановщику натянуть ветви стропов.
- Проверяется прочность зацепки, после чего такелажник должен перейти в безопасное место и дать команду автокрановщику поднять ПП на высоту 20 см.
- Проводится контроль надежности строповки, если замечаний нет, такелажник дает команду автокрановщику переместить ПП в монтажную зону.
- 2-й монтажник выполняет подготовку места для установки плиты, очищает его от наплыва бетона, кусков льда и от загрязнений.
- 1-й монтажник лопатой берет из ящика приготовленный бетонный раствор, наносит его на полки ригеля, кельмой ровно выравнивает слой.
- 1-й монтажник подает сигнал автокрановщику о готовности подачи ПП.
- Монтажники принимают ПП на высоте 200 мм от требуемого уровня перекрытия и направляют ее по месту укладки.
- 1-й монтажник подает команду автокрановщику на плавное опускание ПП, при этом оба монтажника удерживают панель в процессе опускания.
- 1-й монтажник контролирует стройуровнем точность установки ПП по высоте, по необходимости устраняют вместе со 2-м монтажником обнаруженные отклонения, изменяя толщину растворной постели.
- 1-й монтажник контролирует установку панели в плане и, в случае необходимости, совместно со 2-м монтажником корректируют ее положение ломами.
- 1-й монтажник дает автокрановщику крана сигнал на ослабление стропов, их выводят из монтажных петель.
- Сварщик сваривает закладные элементы согласно проекта.
- Монтажники уплотняют все стыковочные швы бетонным раствором.
Монтаж плит перекрытия — в видео:
Расчёт нагрузки и размеров деревянных балок
Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.
Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:
- Знать расстояние между стенами и шаг между балками.
- Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.
Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м 2 .
Высчитать предполагаемую нагрузку на 1 м 2 перекрытия (сумма временных и постоянных показателей).
Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м 2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.
Mmax = (q*L 2 )/8
- q — полная нагрузка на кв. м;
- L 2 — квадрат расстояния между стенами.
При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия. Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г
(актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2
Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.
Из формулы W = b*h 2 /6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).
Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.
Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.
Послемонтажная отделка
По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.
Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.
Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.
Важно!Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.
После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.
После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).
Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.
Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.
Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

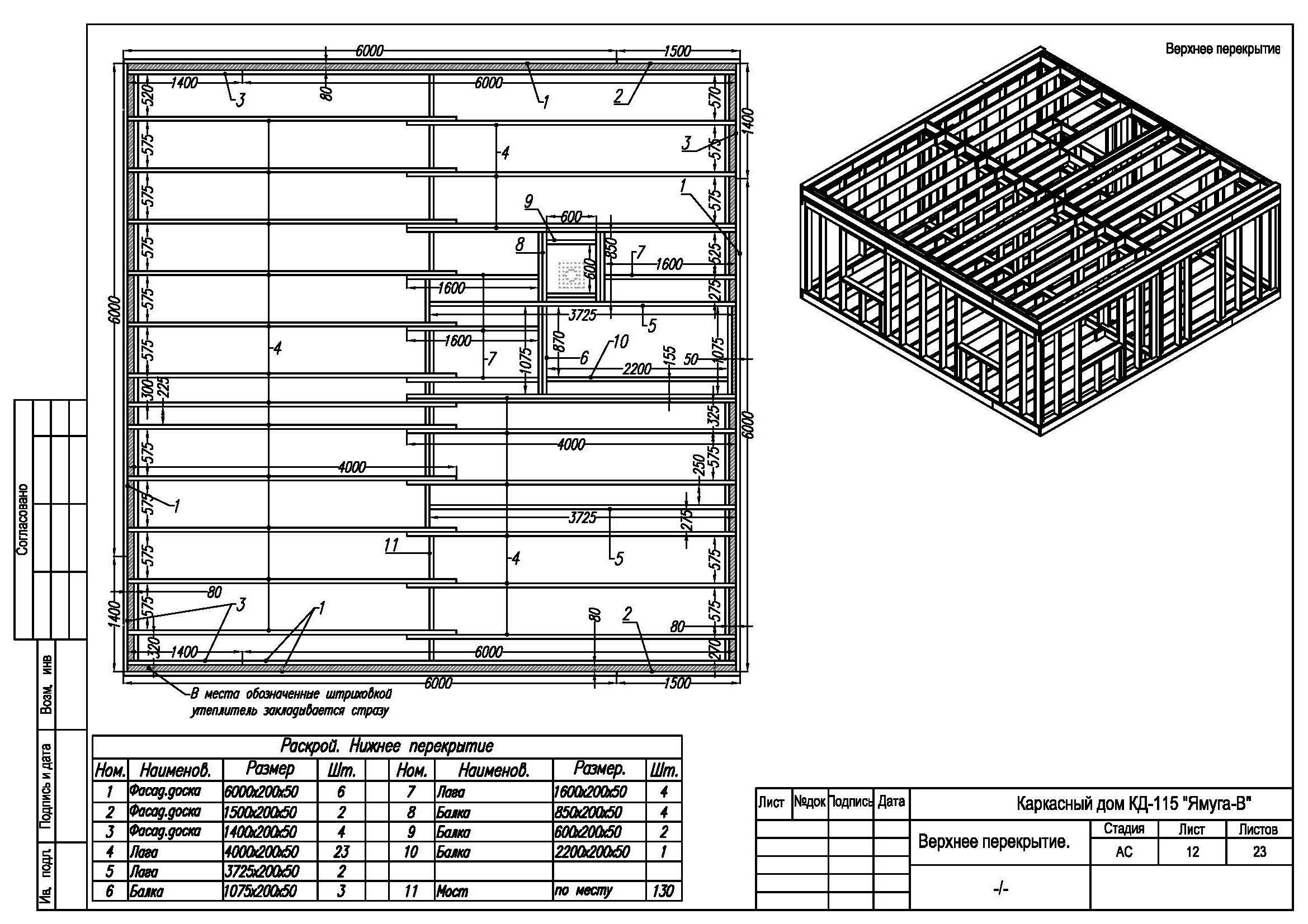

Виды систем перекрытий на балках и фермах
Расчётная нагрузка в кг/м2 (обычно от 300 до 700 кг/м2).
Длина пролёта ( до 6 метров).
При расчёте балок необходимо учитывать как вес напольного покрытия и потолочной системы на нижнем этаже, так и проходную нагрузку, массу мебели и прочих деталей интерьера. Ширину и высоту балок можно варьировать в достаточно широких пределах: каждая из них работает как ребро жёсткости, поэтому вертикальная ориентация считается предпочтительной.

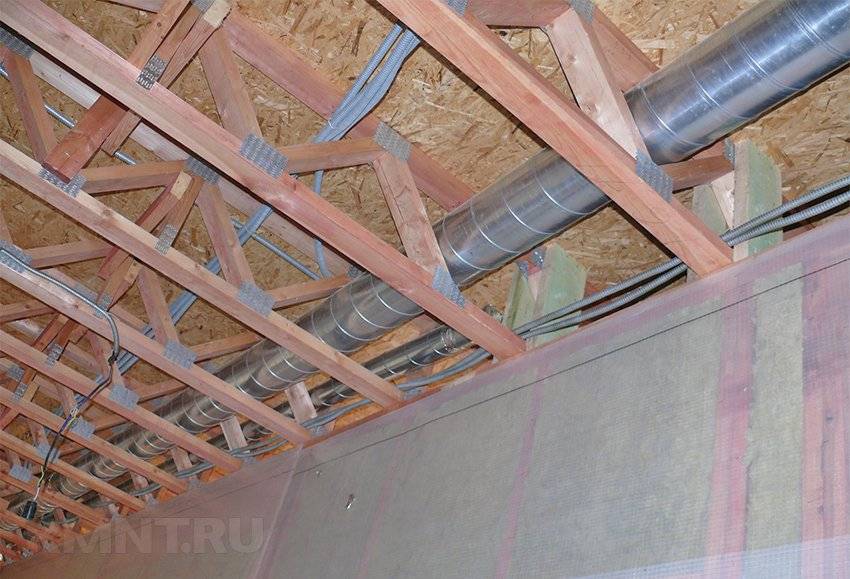

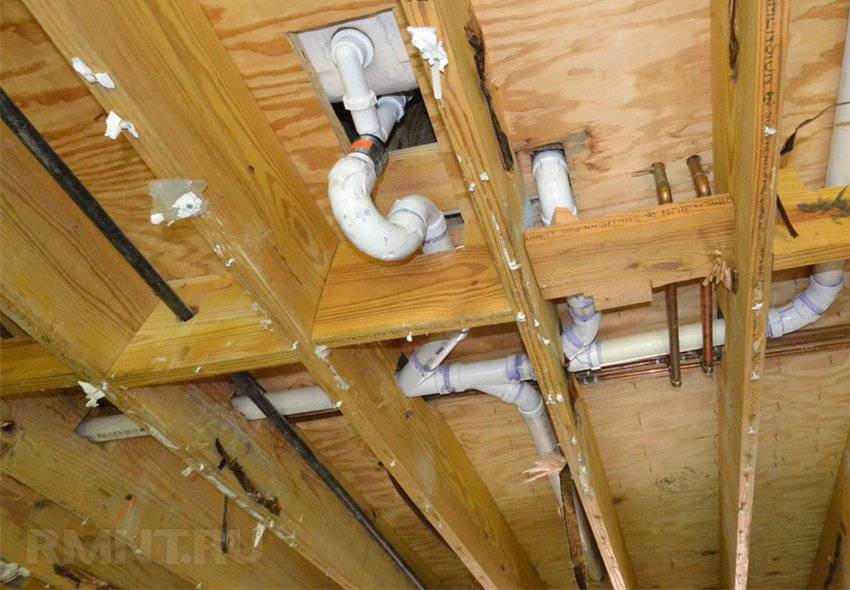

Перекрытие на балках допускает прокладку таких коммуникаций, как электросеть и система трубопроводов водоснабжения и отопления. Для прохода через балки перекрытия их можно сверлить, но диаметр отверстия не должен превышать 1/4 от сечения балки по высоте.
Если есть необходимость прокладывать в перекрытии крупногабаритные коммуникации, такие как каналы вентиляции и воздушного отопления, балочная система не актуальна. Как и при длине пролёта более 6 метров, когда расчётное сечение балки становится столь высоким, что её собственная масса слишком сильно выражена не в угоду восприятия нагрузки.
В таких случаях вместо балок используют деревянные фермы. Их главные составляющие — несущие пояса и система связей, прямых или наклонных. В полостях между элементами фермы достаточно места для прокладки коммуникаций любого рода, к тому же они легковесны: около 90% объёма перекрытия занимает воздух или утеплитель, что способствует хорошей тепловой и звуковой изоляции между этажами.
Крепление балок к стене
Балки перекрытия могут соединяться со стенами несколькими способами.
В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными , чтобы обеспечить свободное «дыхание» древесины.
При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.
В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.
Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
Пошаговая инструкция укладки
Общая схема межэтажного перекрытия несложная, но, чтобы возвести такую конструкцию необходимо постараться. При работе могут возникать нюансы, с которыми вряд ли справится новичок, поэтому выполнить процедуры рекомендуется как минимум с помощью знающего человека.
Балки перекрытия могут быть уложены на газобетон, дом из бруса или бревна, при этом в каждом случае процесс будет немного отличаться. Лучше придерживаться инструкции:

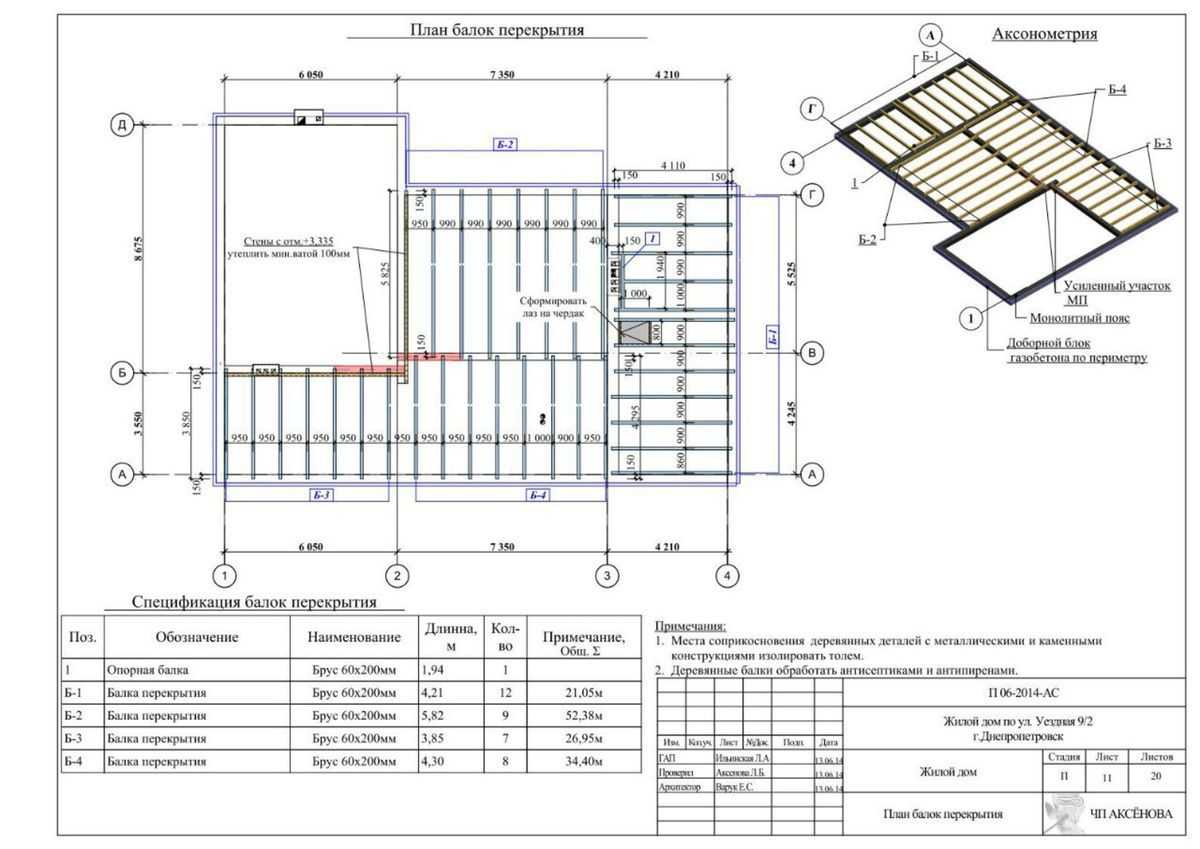

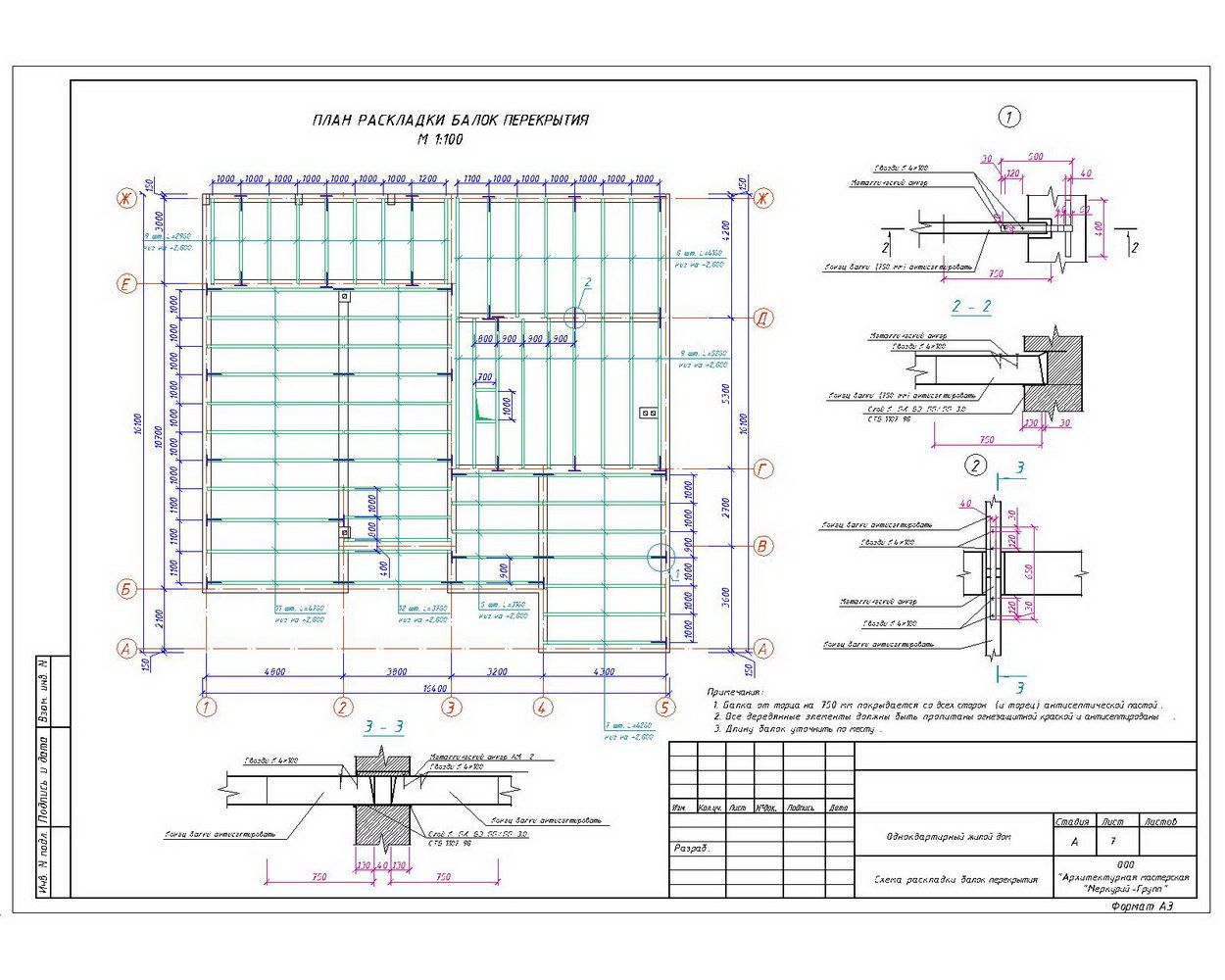

Расчет и планирование. Любая работа начинается с составления схемы, если раскладка уже составлена, то будет проще. Схема должна быть надежной, а балки должны располагаться параллельно короткой стене.
В качестве ригелей нужно выбирать такие, чтоб каждый квадратный метр конструкции мог выдержать нагрузку в 400 кг.
Рекомендуется установить меньше балок крупного сечения, чем использовать огромное количество планок с мелким сечением. При этом соотношение ширины балки к ее высоте должно составлять 1,5.
- Подготовка. На данном этапе концы балок промазывают антисептическими или антипиреновыми материалами. В будущем это поможет избежать загнивания и образования грибка на краях планок. На стенах проводят нивелирование с помощью лазерного уровня или обычного строительного уровня – это необходимо для разметки. По правилам все опорные платформы для балок должны находиться в одной плоскости. Посадочные места под планки на стенах нужно очистить и установить в них гидроизоляционные прокладки.
- Монтаж первой пары планок. Первой называется маячная пара, ее устанавливают в крайних точках у противоположных стен. Установку производят так, чтоб между торцами балок и стенами находился вентиляционный зазор в 5 см. Деревянные балки закрепляют сухой гравийной подсыпкой, а также обрезают.
- Монтаж оставшихся ригелей. После того, как маячная пара установлена, брусья устанавливают на одном уровне с маячными балками. Здесь также должны присутствовать вентиляционные зазоры. Торцы планок отпиливают под углом и оборачивают рубероидом. Концы фиксируют, а зазоры уплотняют теплоизоляцией.
Далее работы проходят в зависимости от плана действий: можно установить лаги, в пазы уложить утеплитель или пароизолятор, после чего сделать настил полов.
В зависимости от разного типа планок, в процессе будут изменения. Например, при укладке балок перекрытия в деревянном доме, этот этап осуществляется на стадии возведения стен. В бревнах делают установочные чашки и подготавливают торцовые части лаг.
На расстоянии 500 мм от краев выполняют обработку битумной мастикой. Это защищает материал от грибка и гнили. Также оставляют зазор в 3 см для укладки теплоизолятора.
Стыки и их теплоизоляция
После монтажа плиты производится выравнивание при помощи кирпичной кладки. Подобный материал используется в качестве своеобразного мостика для холода. Поэтому рекомендуется между ними дополнительно уложить экструдированный пенополистирол или более привычную минвату. Подобные материалы являются сметными, поэтому не станут непредвиденными затратами. Только так можно свести предполагаемые теплопотери к минимуму. Возможно использование кусков утеплительного материала или цельных полос. Укладка производится вдоль стены. Имеющиеся щели заделываются при помощи монтажной пены, по характеристикам схожей с утеплительным материалом. Сметные программы позволят решить вопрос касательно общей стоимости материалов и необходимых работ.
Утепление чердачного перекрытия по деревянным балкам
Способы крепления балок
Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.
Вариант крепления балок перекрытий
Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.
Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.
Общие сведения
Необходимые расходные материалы и инструменты
Чтобы приступить к работе, необходимо подготовить ряд инструментов:
- строительный нож;
- рулетка;
- строительный уровень;
- циркулярная пила;
- шуруповерт.
В зависимости от того, какие материалы для балок будут использоваться, список инструментов будет варьироваться. Рулетка и строительный уровень пригодятся в любом случае, а для работы с древесиной как раз понадобятся шуруповерт и строительный нож. Если же балки будут металлическими, то необходима болгарка для работы с металлом.
Из расходных материалов понадобятся крепежи – саморезы, болты и гайки с шайбами. Также необходим сам строительный материал для монтажа балок, в зависимости от их материала – из бруса или металлического профиля. Не стоит забывать про пароизоляцию и битумную мастику.
Если работа идет с древесными ригелями, то также понадобятся уголки и специальные опоры. Они изготавливаются из металла, являются перфорированными и продаются в строительном магазине.

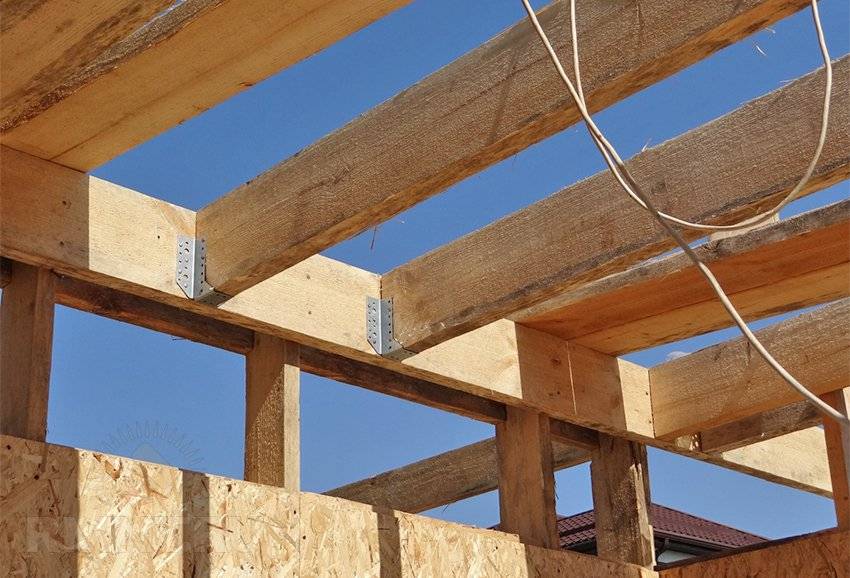

Опоры балок имеют угловатую форму, они предназначены для крепления древесных ригелей любой ширины к вертикальной стене из кирпича, древесины или бетона. Сами опоры изготавливают из оцинкованной стали, внутри у них есть отверстия под крепежи разного диаметра, а также штанги с резьбой.
Отдельно выпускаются опоры для бруса, если именно этот материал применяется для балочного перекрытия. Такие опоры делают из высокопрочной легированной стали, для укрепления их покрывают слоем белого цинка. Такие конструкции используются при сооружении сложных элементов.
Крепежные уголки упрощают и ускоряют создание балочных перекрытий. Они также изготавливаются из оцинкованной стали. Используются с цельной и композитной древесиной, а также с клееным брусом или бетоном. Хорошо закрепляют элементы деревянной конструкции к бетону.
Расчет деревянной балки чердачного перекрытия. Рассчет деревянной балки: методология и формулы расчета деревянных балок перекрытия на прочность и прогиб
Необходимые расходные материалы и инструменты
Чтобы приступить к работе, необходимо подготовить ряд инструментов:
- строительный нож;
- рулетка;
- строительный уровень;
- циркулярная пила;
- шуруповерт.
В зависимости от того, какие материалы для балок будут использоваться, список инструментов будет варьироваться. Рулетка и строительный уровень пригодятся в любом случае, а для работы с древесиной как раз понадобятся шуруповерт и строительный нож. Если же балки будут металлическими, то необходима болгарка для работы с металлом.
Из расходных материалов понадобятся крепежи – саморезы, болты и гайки с шайбами. Также необходим сам строительный материал для монтажа балок, в зависимости от их материала – из бруса или металлического профиля. Не стоит забывать про пароизоляцию и битумную мастику.
Если работа идет с древесными ригелями, то также понадобятся уголки и специальные опоры. Они изготавливаются из металла, являются перфорированными и продаются в строительном магазине.
Опоры балок имеют угловатую форму, они предназначены для крепления древесных ригелей любой ширины к вертикальной стене из кирпича, древесины или бетона. Сами опоры изготавливают из оцинкованной стали, внутри у них есть отверстия под крепежи разного диаметра, а также штанги с резьбой.
Отдельно выпускаются опоры для бруса, если именно этот материал применяется для балочного перекрытия. Такие опоры делают из высокопрочной легированной стали, для укрепления их покрывают слоем белого цинка. Такие конструкции используются при сооружении сложных элементов.
Крепежные уголки упрощают и ускоряют создание балочных перекрытий. Они также изготавливаются из оцинкованной стали. Используются с цельной и композитной древесиной, а также с клееным брусом или бетоном. Хорошо закрепляют элементы деревянной конструкции к бетону.

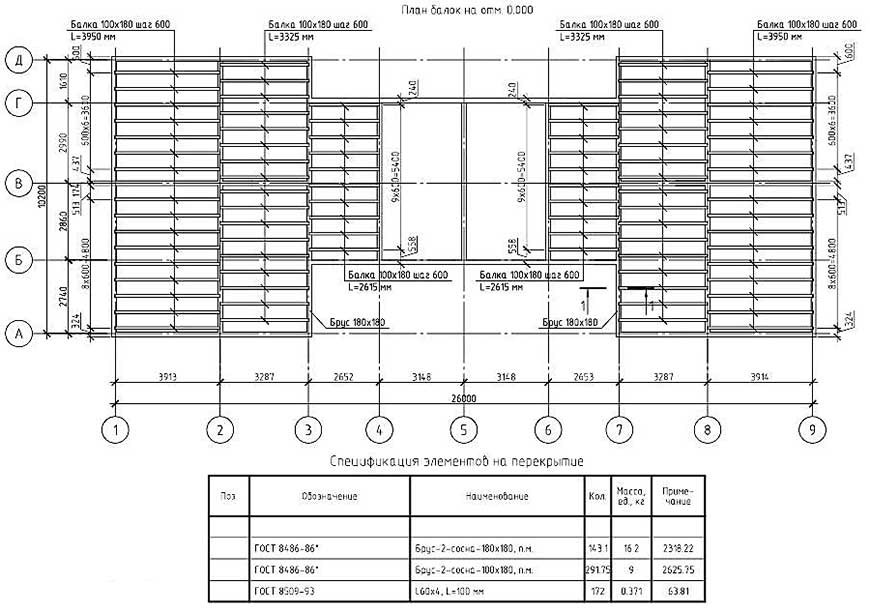

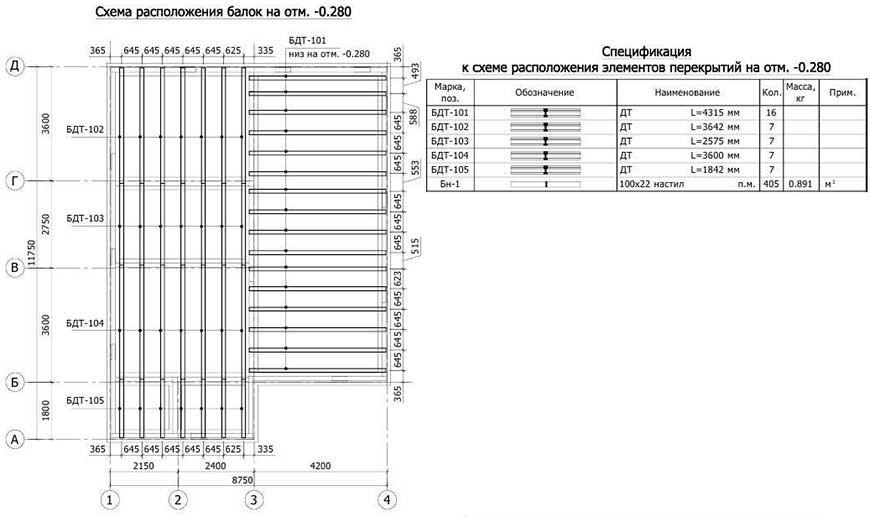

Расчет балок деревянного перекрытия
Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:
- замерить пролет, который они будут перекрывать;
- определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
- сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
- с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.
Теперь рассмотрим, как это можно сделать.
Длина деревянных балок перекрытия
Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.
В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм. При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся. Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.
Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м. Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.
Определение нагрузки, действующей на перекрытие
Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации. Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.
Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.
Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:
70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.
Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:
Робщ.=Рсобств.+Рэкспл. = 50+90=130 кг\м 2 . Округляя в большую сторону принимаем 150 кг/м 2 .
В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:
50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .
При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .
В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .
Прислонение плит
Укладывать плиты перекрытия можно только после создания и подписания схемы или проекта постройки, по которой производится раскладка конструкций. Все комплектующие следует подбирать таким образом, чтобы их опирание на стену из кирпича или керамзита было обеспечено максимально плотно. К тому же следует исключить возможные разрывы по ширине.
Минимальные показатели опирания:
- 7 см для изделий, чья длина составляет не более 4 м;
- 9 см для изделий, чья длина превышает отметку в 4 м.
Оптимальным показателем опирания на стену является отметка в 12 см, ее и придерживаются все конструктора и проектировщики покрытий. Эта величина является своеобразной гарантией надежности в случае, если в ходе установки были выявлены несущественные отклонения. Касательно несущих стен следует продумать заранее, так как расстояния между ними должно быть достаточно для укладки используемых плит.
