Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

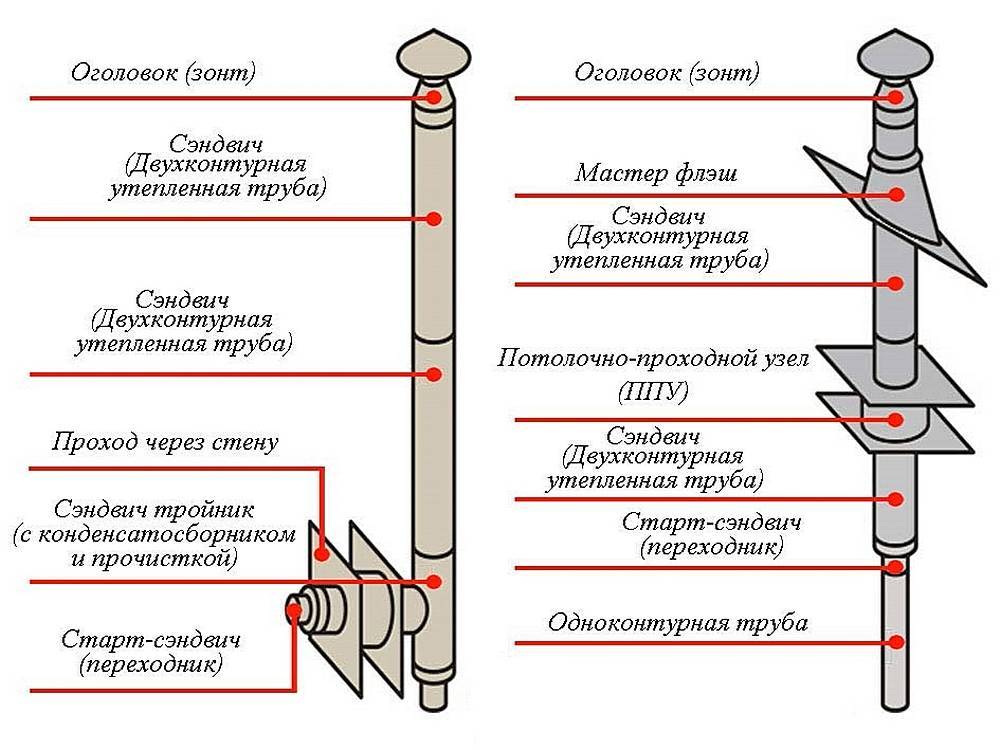

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

  • Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
  • Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
  • Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
  • Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Гидроизоляция дымохода на крыше для прямоугольной трубы

Итак, материалы подготовлены, пришло время заняться изоляцией. Процесс состоит из нескольких этапов:

Штробление трубы

Штробить – значит проделать неглубокую бороздку (штробу) в стене трубы в том месте, где будет оканчиваться верхний край пристенного профиля. В эту бороздку он будет забиваться для герметичности. Для этого необходимо приложить профиль к трубе и наметить по верхнему краю линию. Затем аккуратно болгаркой проделать борозду в кирпиче. Глубина заделки – 2-3 см, в зависимости от глубины загнутой кромки профиля. Когда все готово, аккуратно уберите мусор и смочите стенку водой, тщательно промазав получившуюся канавку. Можно полить водой из бутылки, проделав в крышке отверстия.

Установка профиля

Начинается с передней части трубы. Прикладываем деталь к трубе и отмеряем. По верхней части, где профиль войдет в борозду делаем припуск по 5 см с каждой стороны, чтобы можно было загнуть за стенку. Снизу, где деталь ляжет на крышу, оставляем лишние 10-15 см с каждой стороны. Аккуратно забиваем верхнюю кромку в борозду на трубе, а нижнюю часть прикрепляем к обрешетке саморезами. Таким образом, укладываем все 4 стороны. Края профиля ложатся внахлест со всех сторон.

Герметизация

По верхней кромке профиля промазываем герметиком. Можно установить планку примыкания – металлическую пластину, закрывающую шов между профилем и трубой.

Установка галстука

Галстук устанавливается в передней части дымохода. Заводим его край под край профиля и прикручиваем. Он должен доходить до края кровли. Иногда между фартуком и трубой прокладывают гидроизолирующий материал, тогда штробить не полотно прикручивается металлической пластиной.

Установка фартука

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

  1. Из шлаков.
  2. Стекловолокно.
  3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

  1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
  2. Выдерживает нагрев до 620 градусов по Цельсию.
  3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

  • плит;
  • матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

  • стены;
  • стропила;
  • брус;
  • потолки.

Лучшие сэндвич-дымоходы 2020-2021

  • Ferrum;
  • Дымок;
  • Феникс;
  • Вулкан;
  • Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

  • пригодность для печей на дровах;
  • в набор для монтажа входят термоустойчивый герметик и винты;
  • для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

  • верхняя секция имеет оболочку толщиной 0,5 мм;
  • отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

  • в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
  • малая толщина металла, снижающая ресурс конструкции;
  • не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

  • для соединения листов использована аргоновая сварка;
  • в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
  • предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

  • для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
  • предусмотрен слой базальтовой ваты толщиной 50 мм;
  • в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

  • высокая цена;
  • увеличенный до 0,22 м внешний диаметр;
  • участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

  • доступны варианты с внешней частью из нержавейки или оцинковки;
  • для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

  • отсутствуют готовые наборы;
  • часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

  • простой монтаж за счет использования переходных раструбов;
  • в набор входят листы базальтовой ваты для защиты перекрытий;
  • трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Как сделать проход трубы через потолок и крышу: пошаговое руководство от мастера

Шаг 1

Начальный этап монтажа:

  • подключение к выходному патрубку тройника;
  • подсоединение горизонтального или вертикального участка без утепления, перехода от неутепленного участка трубы к утепленному;
  • установка снизу элемента с ревизией и емкости для стока конденсата.

Участок без утепления монтируется обязательно – в месте выхода дымовых газов из топки очень высокая температура, любой утеплитель просто спечется и повредит трубу. Нередко в этом месте требуется установка каменки, змеевика или емкости для нагрева воды – для отбора и рационального использования тепла отходящих газов. Стену бани из горючих материалов вблизи печи и дымопровода закрывают негорючими материалами – камнем, плиткой, минеритом.

Труба крепится к стене специальными хомутами или кронштейнами, нижняя часть трубы также крепится к стене (можно ее поставить на специальную подставку). Расстояние между фиксаторами не должно превышать 1 м, желательно сделать его поменьше – 0,5–0,7 м.

Элементы просто вставляют друг в друга, место соединения фиксируют обжимным хомутом. Перед соединением двух труб на место стыка наносится специальный герметик.

Шаг 2

В потолочном перекрытии бани прорезаются или пробиваются отверстия перфоратором или болгаркой. Крепится нижний фланец проходного узла, проводится труба (или сэндвич-конструкция), укладывается утеплитель, на перекрытие устанавливается верхний фланец проходного узла и крепится к конструкциям потолка (изредка к кронштейну). Этап завершается установкой трубы на чердаке.

Шаг 3

Отверстие в крыше бани прорезается так же, как в потолке. Крайне нежелательно при выводе трубы через крышу разрезать стропила, поэтому при проектировании места установки каменки и места прохода дымопровода следует учесть это обстоятельство: изогнутый и отведенный в сторону дымоход может ухудшить тягу. В любом случае до устройства дымовой трубы необходимо начертить схему размещения печи и трубы в бане с учетом оптимального прохождения всех конструкций потолка и крыши.

К нижней стороне крыши крепится подкрышный лист. Сверху фиксируется крышная разделка – разгрузочная платформа с конусом. Через разделку проводится дымоход, разделка внутри заполняется утеплителем. Стык разделки и трубы прикрывается конусовидным фартуком. Для герметизации всех стыков применяется силиконовый герметик – он выдерживает температуру на поверхности трубы.

Верх разделки прикрывают листом оцинковки или кровельным материалом, под низ заводят кровельный материал.

Шаг 4

В последнюю очередь устанавливают мастер-флеш – эластичное приспособление из качественной долговечной резины EDPM или силикона. Силикон менее устойчив к ультрафиолету, поэтому мастер-флеш желательно прикрыть стальным колпаком. Крепят мастер-флеш саморезами, их вкручивают в алюминиевую полосу по периметру флеша. Все стыки герметизируют. Обычно крышу под мастер-флешем покрывают оцинкованной сталью – чтобы он плотно прилегал и хорошо герметизировал крышную разделку.

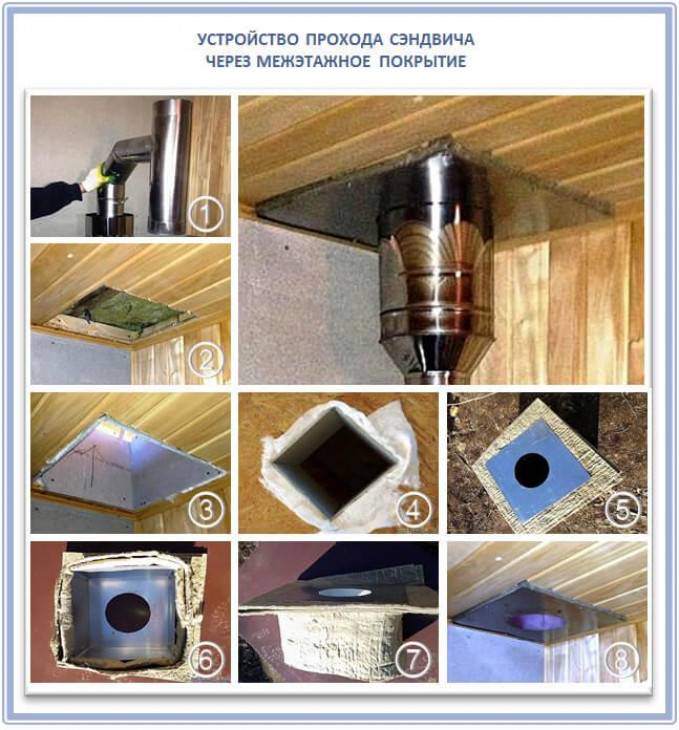

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

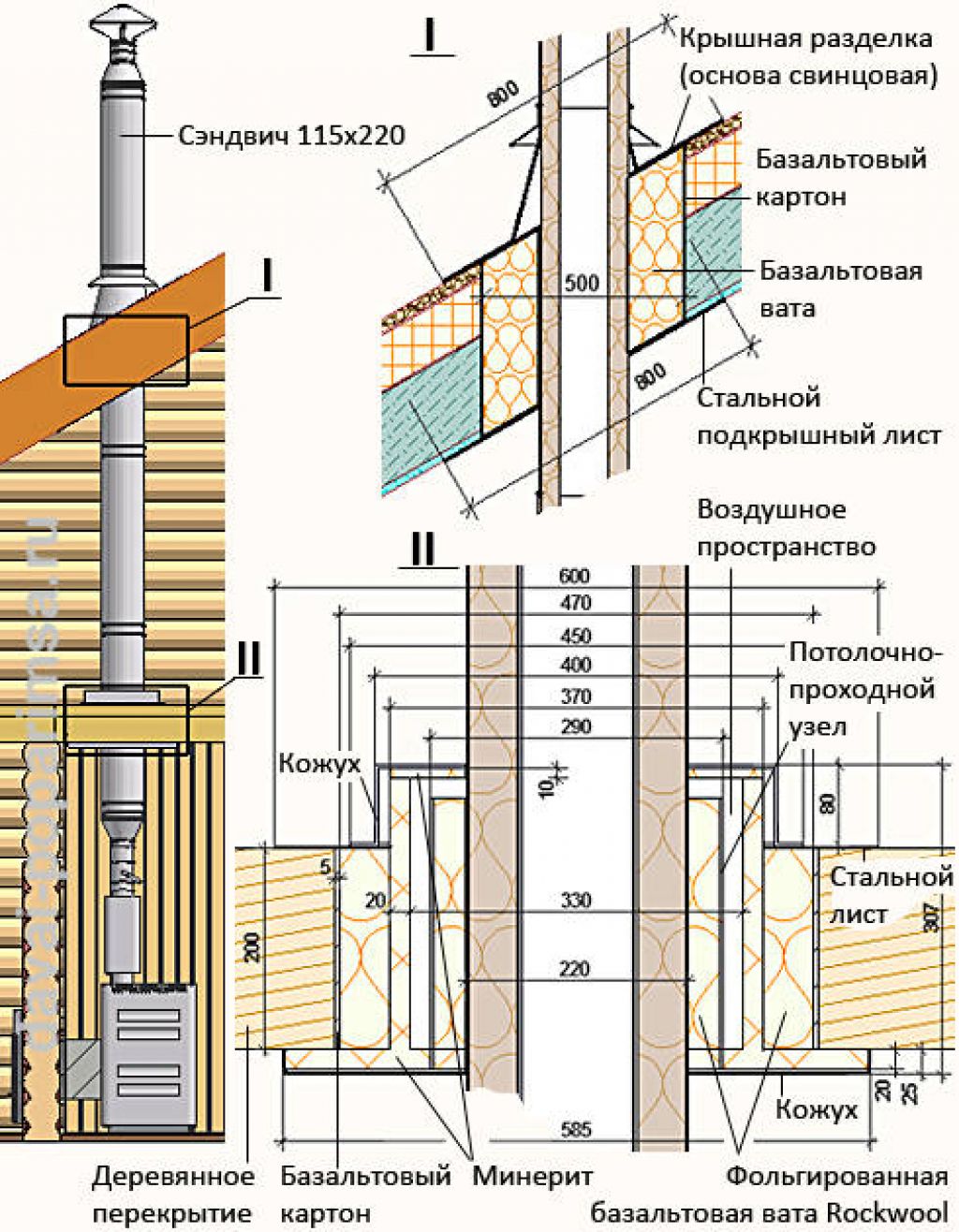

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

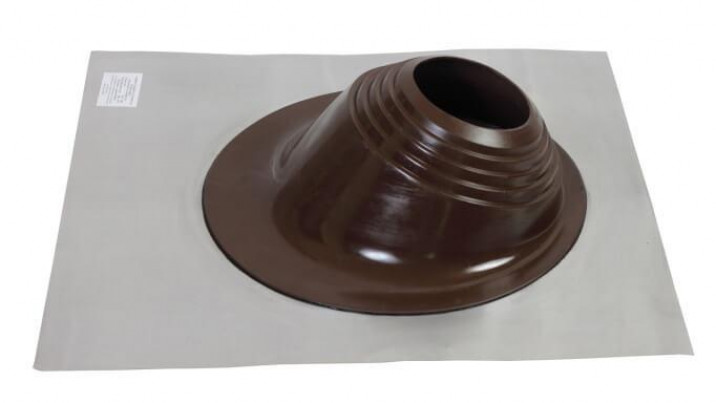

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

  • В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
  • На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
  • Выводят трубу и закрепляют ее в нужном положении.
  • Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
  • Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
  • Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

  • отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
  • на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
  • закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

  • четырех (по количеству сторон) внутренних защитных пристенных профилей;
  • четырех внешних декоративных элементов;
  • водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
