Расчет и основные этапы строительства
Возведение столбов
Типы используемых свай при строительстве
Забивные сваи
- Сплошного квадратного сечения;
- Квадратного сечения с круглой полостью;
- Прямоугольного сечения;
- Круглого сечения.
Рис: Сваи сплошного квадратного сечения 30*30 см
Важно: забивные сваи бывают цельными либо составными – состоящими из нескольких стыкующихся секций, соединяющихся в процессе погружения с помощью сварки либо анкеров. Общая длина составной сваи может доходить до 40 метров
Набивные сваибуроинъекционныебурится скважина Рис: Схема обустройства буронабивных свай

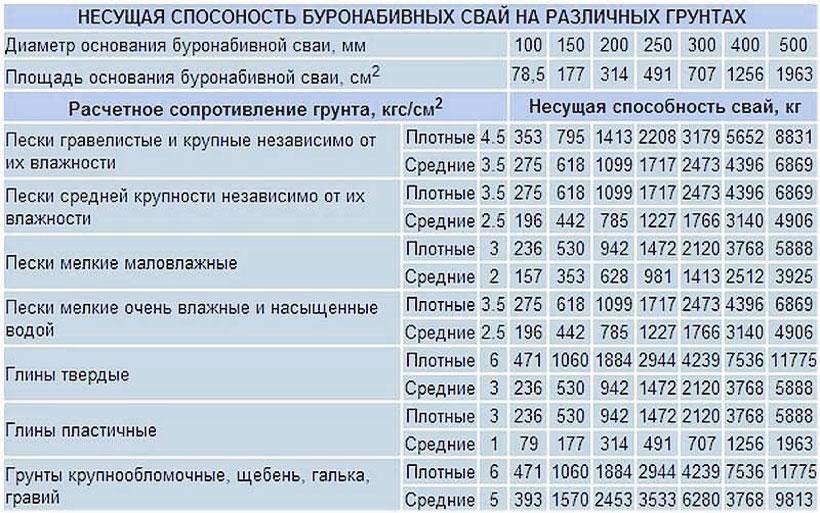

Важно: несущая способность набивных опор может превышать аналогичную характеристику забивных свай за счет большего диаметра
Размеры набивных свай ограничиваются лишь функциональными возможностями используемой для их обустройства буровой техники – диаметр таких опор варьируется в пределах от 30 до 350 см. Винтовые сваи
- Однолопастные конструкции, используются для строительства легких зданий в нормальных грунтах;
- Многолопастные сваи, применяются для возведения среднетяжелых домов и двухэтажных зданий в слабой почве;
- Узколопастные конструкции (заостренные и трубчатые), предназначенные для строительства фундаментов в высокоплотной и мерзлой почве.
Рис: Разновидности винтовых свай
Монтаж
На каких грунтах применяются забивные сваи?
Особенности технологии
В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:
- Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
- Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
- Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
- Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
- Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
- Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.
Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:
Технология буронабивного фундамента имеет недостатки, к которым относят:
- использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
- относительная сложность технологических процессов;
- необходимость расчетов.
Заливка опорно-столбчатого фундамента своими руками
О видах
Железобетонные забивные сваи бывают нескольких видов:
- квадратного сечения;
- квадратного сечения с круглой полостью;
- круглого сечения и сваи-оболочки;
- сваи-колонны;
- сваи-столбы.
Рассмотрим каждый из этих видов более подробно.
Сваи квадратного сечения
Являются наиболее востребованными. Могут иметь сечение 20х25 или 40х40 сантиметров. В длину могут достигать двенадцати метров. Сваи такого вида контактны с грунтами любого вида. Больше того, их даже применяют при работе с текучими грунтами, но при этом после забивки сам столб должен возвышаться над линией грунта не более, чем на два метра.
Однако эксперты отмечают, что опорная основа свай должна опираться на несущий слой грунта повышенной плотности. А размещать столбы на вечномерзлом грунте, торфяниках и на илистой почве. Также квадратные сваи не используют для возведения гидротехнических сооружений.
Сваи квадратного сечения с круглой полостью
Являются самыми дешевыми видами среди прочих забивных свай. Применяют их практически так же, как и обычные квадратные сваи. Но при этом они имеют меньшую жесткость. Ввиду того, что этот вид свай внутри полый, их нельзя применять при сильных изгибающих нагрузках. Армирование у полых свай продольное и может выполняться как с предварительным напряжением, так и без него.
Сваи круглого сечения и сваи-оболочки
Представляют собой конструкции, диаметр которых колеблется от 80 до 300 сантиметров. Они бывают цельными или составными. У составных моделей длина может достигать сорока восьми метров. У свай-оболочек нижняя часть открыта. За счет этого при погружении столба полость заполняется грунтом. Это позволяет увеличить несущую способность свайного элемента.
Сваи-оболочки используются для наземного строительства в сейсмически опасных районах, где фундамент будет подвергаться сильному воздействию.
Сваи-колонны и сваи-столбы
Сваи-колонны практически ничем не отличается от обычных свай с квадратным сечением. Главное их отличие заключается в том, что в грунт они погружаются не полностью. Верхняя часть остается на поверхности и используется в качестве опорной колонны, которая будет удерживать потолок первого этажа строения. Применять сваи такого вида разрешается лишь на грунтах с нормальными условиями.
А вот сваи-столбы представляют собой цилиндрические конструкции с диаметром в 80 сантиметров. Длина таких свай может достигать двенадцати метров. Сваи-столбы погружают в скважины, которые пробуривают заранее. Их диаметр должен быть больше, чем диаметр самой сваи. Свободное пространство между грунтом и сваей обязательно заполняется бетоном.
Как купить: цена и советы при выборе
Фундамент на сваях: разновидности
Сегодня применяют следующие разновидности свайных фундаментов:
Свайный фундамент с высоким ростверком: ростверк – железобетонная конструкция, соединяющая сваи между собой. Может быть в виде ленты или в виде плиты. В данном случае ростверк «висит» на сваях не касаясь грунта. При сильном пучении грунтов целесообразен именно такой вид фундамента.
Свайный фундамент с низким ростверком: в данном случае ростверк передает часть нагрузки непосредственно на грунт, что позволяет снизить количество забиваемых свай.
Свайно-ленточный фундамент: стал применяться сравнительно недавно. В таком фундаменте сваи соединяются заглубленным ленточным фундаментом, что позволяет с одной стороны усилить конструкцию сваями, с другой – обустраивать в строении подвальные помещения, что при обычном свайном фундаменте невозможно.
Классификация фундаментов на сваях Рис: Фундамент с рядовым расположением свай
свайных полей Рис: Свайное поле под многоэтажный дом
типа свайЖелезобетонные фундаментыжелезобетонных свай Рис: Схема фундамента на забивных железобетонных сваях
Важно: винтовые фундаменты на металлических сваях позволяют возводить дома на участках со сложным рельефом, они не требуют предварительного выравнивания уклона строительной площадки. В таком случае для обустройства фундамента используются сваи разной длины, которые после погружения обрезаются по одному нулевому уровню
Рис: Дом с фундаментом на винтовых сваях
Полезные материалы для Вас:
- Столбчатый фундамент
- Несущая способность сваи
Виды опорно столбчатых оснований
В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.
Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.
Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:
Кирпичные;
Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.
Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича
Столбчатые опоры из стальных труб;
Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.
Столбчатые опоры из асбестовых труб;
Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.
Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб
Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб
Столбчатые опоры из монолитного бетона;
Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.
Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент
Из фундаментных бетонных блоков;
За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.
Из дерева;
Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

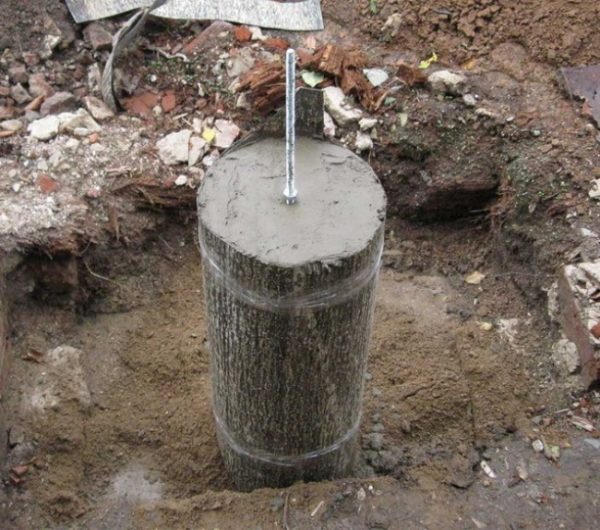

Рис 1.5: Опорно-столбчатый фундамент из бревен
Вариации основания из столбов
Забивные железобетонные сваи
Наши услуги
Строительная занимается обустройством наиболее универсального вида фундамента — свайного. Мы гарантируем качественное выполнение всего спектра свайных работ: от проектирования основания, до поставки железобетонных свай от лучших отечественных производителей и их погружения.
В распоряжении нашей фирмы находятся опытные сотрудники и современное оборудование — копровые установки, способные эффективно выполнять лидерное бурение и забивку железобетонных свай ударным и вибрационным методом.
Надежность и долговечность любого фундамента непосредственно зависит от правильности его проектирования и качества выполнения работ. Без должного опыта и квалификации сделать все согласно технологии крайне сложно. Если вы хотите, чтобы фундамент вашего дома был возведен на века, обращайтесь к нам, и мы сделаем все на совесть. Мы занимаемся только забивкой свай, лидерным бурением, забивкой шпунтов.
Как утеплить столбчатый фундамент дома — видео, инструкция
Виды фундаментов для дома из газобетона
Области применения СПФ
- слабонесущие или рыхлые грунты;
- участки с высоким уровнем залегания грунтовых вод;
- наличие сезонных подтоплений;
- заболоченные участки;
- торфяники;
- высокий уровень морозного пучения.
Эти условия требуют применения надежных опорных конструкций — свай. Они переносят нагрузку от веса дома к плотным грунтовым слоя, расположенным на большой глубине. Плита является дополнительным элементом, равномерно распределяющим нагрузку между всеми сваями и поглощающая вибрационные волны. Как правило, СПФ применяется для многоэтажных зданий, имеющих большую высоту. Они создают значительную нагрузку на опорную конструкцию и сильно вибрируют при эксплуатации. Мощная плита на свайном фундаменте, являющаяся увеличенным вариантом ростверка, соединяет все сваи в единую опорную систему и поглощает паразитные колебания от конструкций дома.
Бетонные блоки для фундамента
Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.
Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.
Размеры бетонных блоков для фундамента
марка и размеры бетонных блоков ФБС Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.
По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.
А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.
Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:
- ФБС24-6-6- 3шт
- ФБС12-6-6-1шт
- оставшиеся 600мм сделать монолиную вставку
- или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.
Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.
Применение блоков ФБС в строительстве достаточное обширное:
- ленточные фундаменты многоэтажных зданий
- ленточные фундаменты малоэтажных домов с подвалом
- ленточные фундаменты под баню или гараж
- теплофикационные камеры при строительстве теплотрасс
- надземные одиночные фундаменты для прокладки надземных теплотрасс
Как сделать монолитный ростверк на сваях?
Схема устройства росверка на свайном основании
Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:
- разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
- по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
- как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
- далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
- внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
- если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;
Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.
Описание
Разновидности фундамента из ФБС
Перед определением конкретного вида основания строители подбирают участки, где в грунте нет излишней воды; однако, его возможно наложить на любую почву под конкретное здание — требуется грамотный расчёт.
Железобетонные «кирпичи» ФБС разрабатывались с ориентацией на упрощение (ускорение) работ, а секрет их успеха кроется в выносливости
Для жилого многоэтажного дома важно тщательно подбирать целые плиты.
Постройки из любых материалов смогут держаться на бетонной «подушке» долгие годы. Если речь заходит о здании, содержащем лёгкие «кирпичи» из СИП, то лучше воздвигать винтовые сваи.
Нормы и правила позволяют строить дома из бруса, кирпичей, брёвен и пеноблоков — на усмотрение владельцев конкретного коттеджа.
Монтаж блочных подушек
Чтобы улучшить несущие характеристики ленточного сборного железобетонного фундамента, необходимо установить под него слой из блочных подушек. Они выкладываются на слой гидроизоляции, который идет после песчаной подушки. Конструкция предназначена для увеличения площади опоры и устойчивости фундамента. Монтаж производится с помощью обычного раствора, который выкладывается на гидроизоляционный слой.
Не стоит забывать о том, что ровное основание – залог надежности любой конструкции. Если слой блочных подушек будет установлен криво, то весь фундамент и здание будет также перекошен на один бок. Горизонтальность поверхности можно контролировать с помощью нивелира или обычного строительного уровня. Если монтаж был произведен неправильно, не бойтесь демонтировать блок и установить его заново.
На верхнюю плоскость подушек укладывается металлическая арматура с площадью поперечного сечения не меньше 30 миллиметров. Распил деталей происходит с помощью обычной болгарки с диском, а для монтажа будет незаменим обычный сварочный аппарат. Что касается стыковки, то она должна производиться внахлест. При этом длина сварочного шва должна составлять примерно 10 диаметров стержня – 30 сантиметров. Сверху арматура покрывается слоем раствора.
Технология устройства столбчатого фундамента на сваях и деревянных стульях
Когда возводят столбчатые фундаменты при строительстве домов?
Столбчатые фундаменты имеют вид отдельных опор, устраиваемых под стены, столбы или колонны. Их используют при незначительных нагрузках на фундамент, когда давление на грунт меньше нормативного (при строительстве легких малоэтажных домов). Столбчатые фундаменты могут быть деревянными, кирпичными, бетонными, буто- или железобетонными. При устройстве столбчатого фундамента столбы ставят на расстоянии 1,5-2,5 м друг от друга. Обязательна установка столбов в местах пересечения стен, в углах дома, вдоль тяжелых простенков и там, где сосредоточена наибольшая нагрузка. Фундаментные столбы из бетона или железобетона перекрывают железобетонными фундаментными балками, на которых возводится стена.
Как правильно выложить столбы из кирпича или бутобетона?
Столбы из кирпича или бутобетона устраивают следующим образом. Сначала роют яму размером 1x1x1 м. На дно укладывают подушку из песка. Если дно песчаное, то сразу насыпают гравий или щебенку, которую желательно пролить битумом или застелить рубероидом в один слой. Затем укладывают слой бетона и выравнивают его. Примерно через сутки, когда бетон «схватится», на этом основании выкладывают кирпичный столб, выводя его на 25-50 см над поверхностью земли. Применение силикатного кирпича для столбов недопустимо. Перед засыпкой столб обмазывают битумом.
Каким образом возводятся бетонные столбы?
Самыми надежными являются бетонные столбы. Согласно технологии устройства столбчатого фундамента до возведения столбов в центр бетонной подушки вмуровывают 3-4 арматурных прута, куски толстой проволоки или металлические штыри. Как только бетонная подушка затвердеет, сверху нее устанавливают опалубку. При сколачивании щитов опалубки связывающие бруски не обрезают, а делают из них так называемый замок на 1/3 высоты от основания. Укладывать бетон нужно так, чтобы не было пустот или раковин. В этих целях его трамбуют ломом или жердью. Для определения высоты столба используют шнур. На нужном уровне забивают гвоздь (насквозь), после чего заливают необходимое количество бетона. Столбчатые бутовые фундаменты наиболее эффективны при инженерно-геологических условиях, требующих заложения подошвы на глубину от 1,5 до 3 м.
Как возводится столбчатый фундамент на сваях?
Для возведения столбчатого фундамента на сваях этого нужно выкопать котлован глубиной 50 см и обычным садовым буром (18—20 см в диаметре) пробурить скважину еще на 1 м вниз. Затем из рубероида скрутить гильзу и опустить ее в просверленное отверстие. Таким образом, получится своего рода опалубка, в которую и укладывают бетон. После этого устанавливают наружную опалубку. Лучше всего выполнить опалубку в форме усеченной пирамиды, высотой не более 1 м. В этом случае ее не придётся разбирать, так как через сутки она легко снимется. Ее необходимо сделать достаточно прочной, чтобы использовать при отливке всех столбов. Доски следует прострогать с внутренней стороны. Тогда и столбы получатся гладкими, и перед повторной установкой чистить опалубку будет легче.
Как устанавливают фундаменты из деревянных стульев?
Фундаменты из деревянных стульев устанавливают под легкие каркасные и деревянные здания. Древесину для них желательно брать комлевую (сосновую или дубовую) диаметром не менее 20 см и антисептированную (обмазанную битумом или обожженную). Деревянные стулья устанавливают на специальные подкладки из пластин или брусьев толщиной 10, шириной 20 и длиной 40-50 см. Они повышают устойчивость фундамента и увеличивают площадь передачи давления на грунт. Стулья углубляют в землю не менее чем на 125 см, устанавливая их по всему периметру здания на расстоянии 1-2 м один от другого. При этом под каждым углом обязательно должен стоять стул. После их установки нужно засыпать ямы слоями по 15—20 см с тщательной утрамбовкой. В два верхних слоя рекомендуется добавить щебень или крупный гравий. Фундаменты из сосновых стульев служат в среднем 6-7, а из дубовых — 12-15 лет. Антисептирование или обжиг удлиняет этот срок в 1,5—2 раза.
Наши услуги
Строительная занимается обустройством наиболее универсального вида фундамента — свайного. Мы гарантируем качественное выполнение всего спектра свайных работ: от проектирования основания, до поставки железобетонных свай от лучших отечественных производителей и их погружения.
В распоряжении нашей фирмы находятся опытные сотрудники и современное оборудование — копровые установки, способные эффективно выполнять лидерное бурение и забивку железобетонных свай ударным и вибрационным методом.
Надежность и долговечность любого фундамента непосредственно зависит от правильности его проектирования и качества выполнения работ. Без должного опыта и квалификации сделать все согласно технологии крайне сложно. Если вы хотите, чтобы фундамент вашего дома был возведен на века, обращайтесь к нам, и мы сделаем все на совесть. Мы занимаемся только забивкой свай, лидерным бурением, забивкой шпунтов.
Универсальный алгоритм изготовления железобетонных свай своими руками

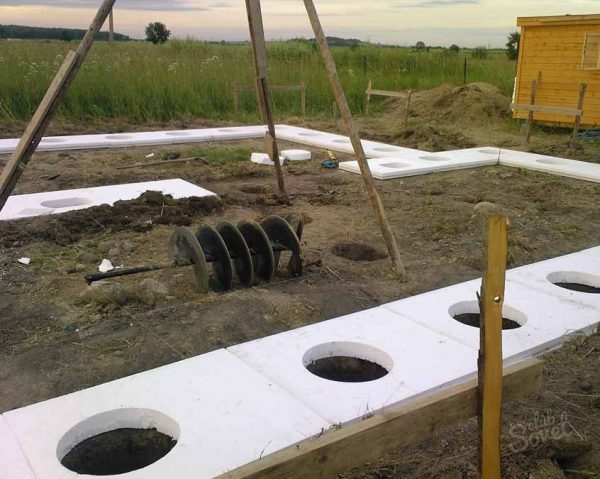

Бурение скважины для жб свай
Высота не менее 1,5 м. Диапазон диаметра: 15-40 см. Для увеличения опорной площади и устойчивости дома к силам пучения с помощью фундаментного бура диаметр скважины по мере углубления расширяют, в частности, 20 см. – на поверхности, 40 или 60 см. – подошва.
При бурении своими руками к устройству привязывается строительный уровень. Вертикаль контролируется после каждого оборота, по необходимости выравнивается.
Минимальное расстояние между опорами дома – не менее суммы трех диаметров столбов, в противном случае несущая способность фундамента на железобетонных сваях снижается. Например, диаметр столбов – 45 см., следовательно, шаг между ними – не менее 135 см.
Установка опалубки для формирования свай
Опалубка – каркас из деревянных досок или цементных труб, сделанный своими руками и поддерживающий форму углубления. Используется на слабых и сыпучих грунтах, чтобы стенки скважины сохраняли целостность. На плотных грунтах забить опалубку следует только над поверхностью земли для формирования оголовка.
Труба в качестве опалубки для бетонных свай
Рубероид для устройства опалубки
Вертикальное армирование скважины
Установка арматурного каркаса
Со стороны дома на жб сваю действует сжимающая сила, а со стороны пучинистого грунта – разрывающая. Разрывающее действие почвы обусловлено тягой верхней части столба на поверхность промерзшими пластами и зажатием нижней части несущими. Уменьшить урон от сжатия и разрыва позволяет вертикальное армирование.
Устанавливается арматурный каркас из прутьев толщиной 12 мм. Через каждый метр прутья соединяются вязальной проволокой или горизонтальными прутьями диаметром 8 мм. Для связи с ростверком каркас делают на 10 см. длиннее сваи.
Окончательное залитие бетоном
Бетон заливается равномерно, непрерывно, в один подход, одинаковыми порциями. Каждая порция уплотняется своими руками. Арматуру нужно несколько раз приподнять, а затем забить для удаления пустот.
Формирование оголовка столба
Оголовок формируется под контролем горизонтали нивелиром с помощью опалубки, стальной проволоки или анкерного болта. Необходим для установки обвязки на жб сваях.
Инструкция по монтажу
Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:
Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.
Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.
Все фундаментные блоки делятся четыре подвида:
ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.
По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.
Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ
Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами. Разделить бетонный фундаментный блок на две части нужного размера практически нереально
Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100
Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.
Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.
Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.
Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

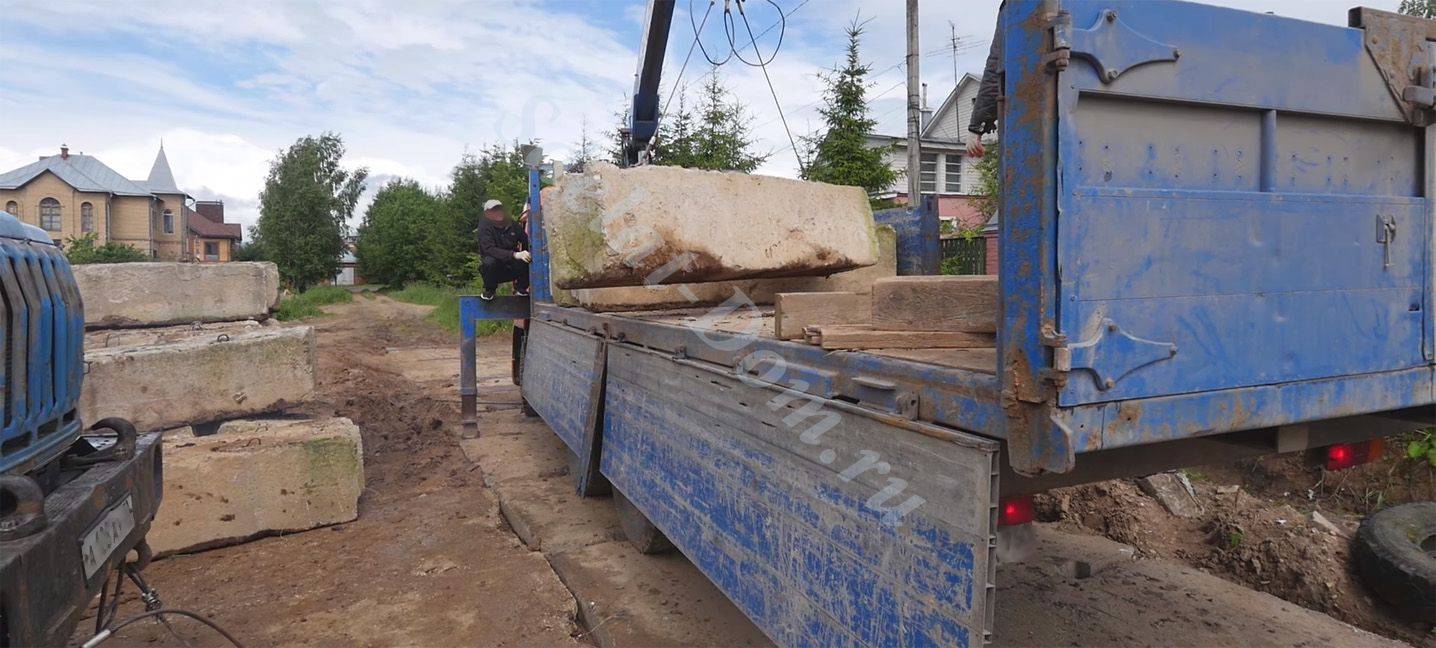

Разгружаем

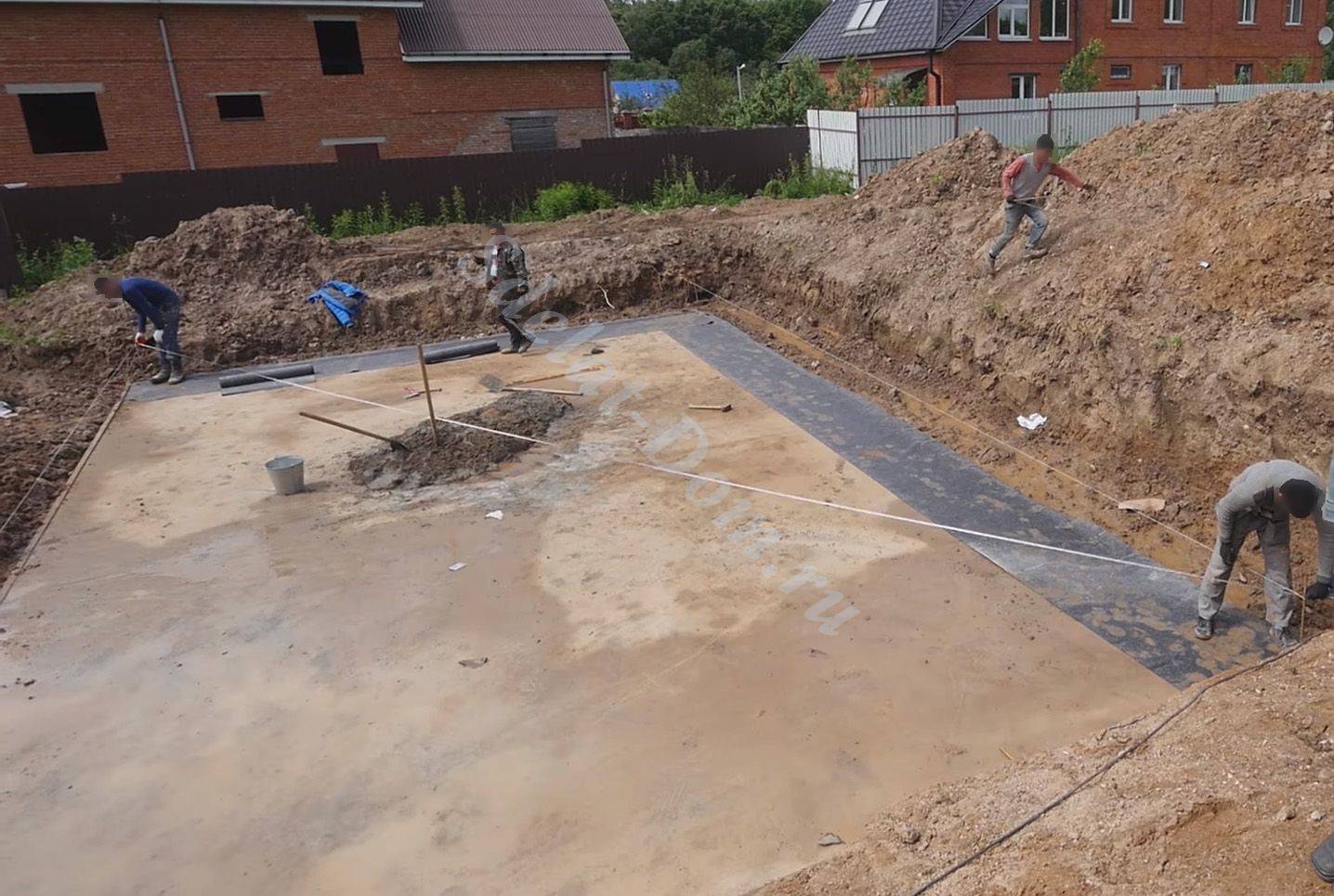

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

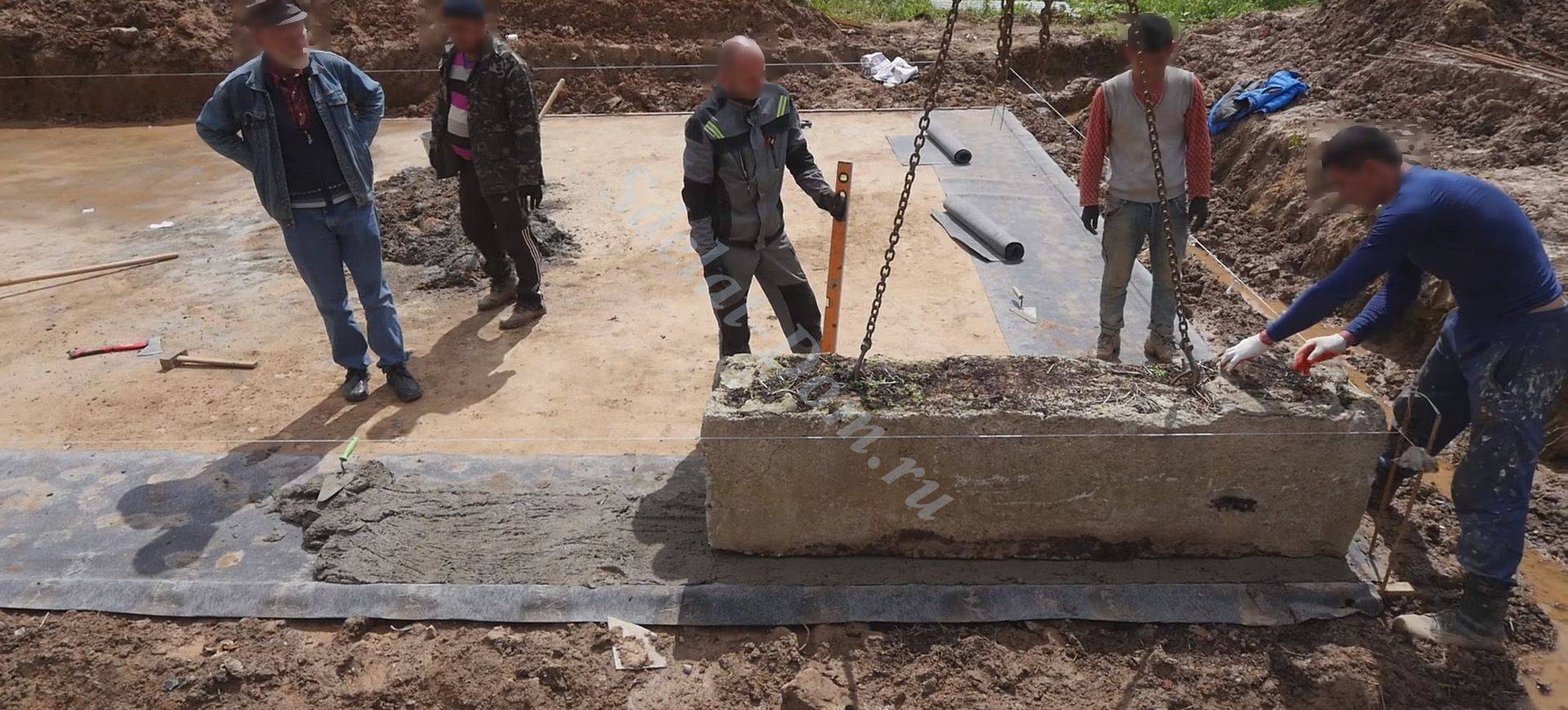

Подготавливаем раствор и краном подаем первый

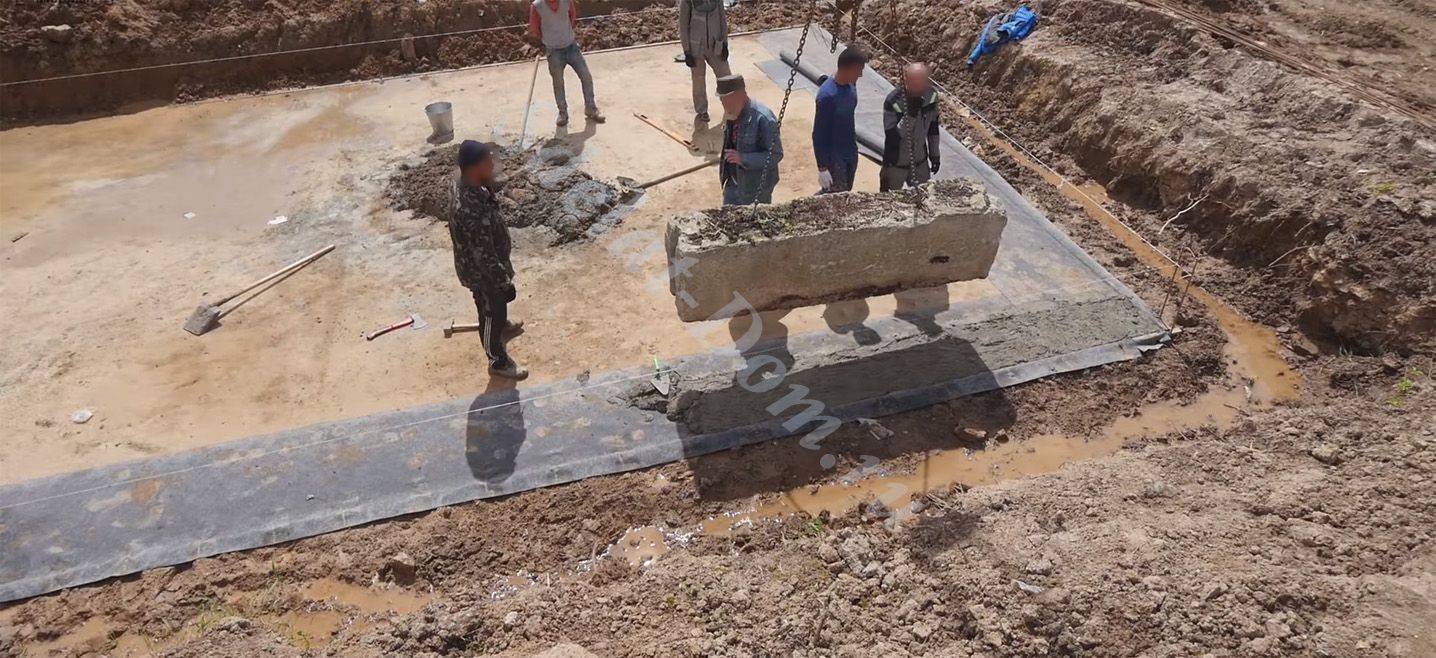

Опускаем первый по натянутому уровню

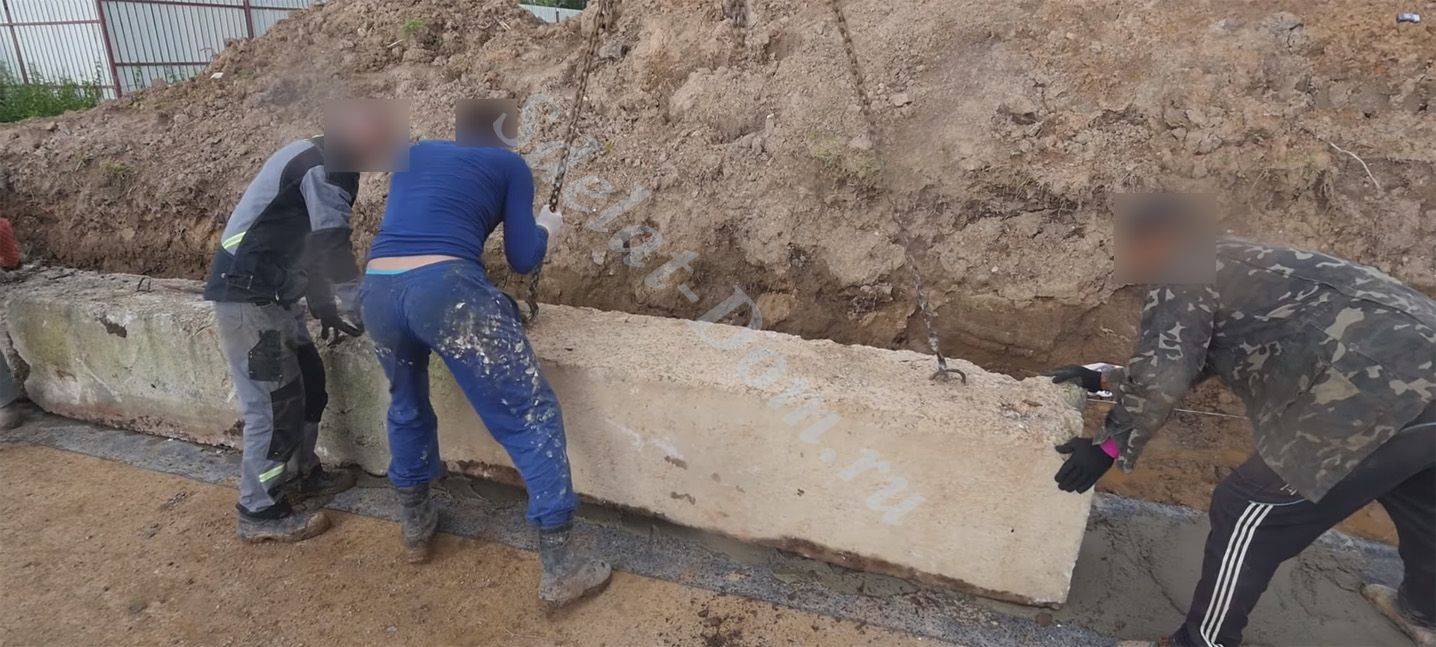

Укладываем второй на раствор к первому

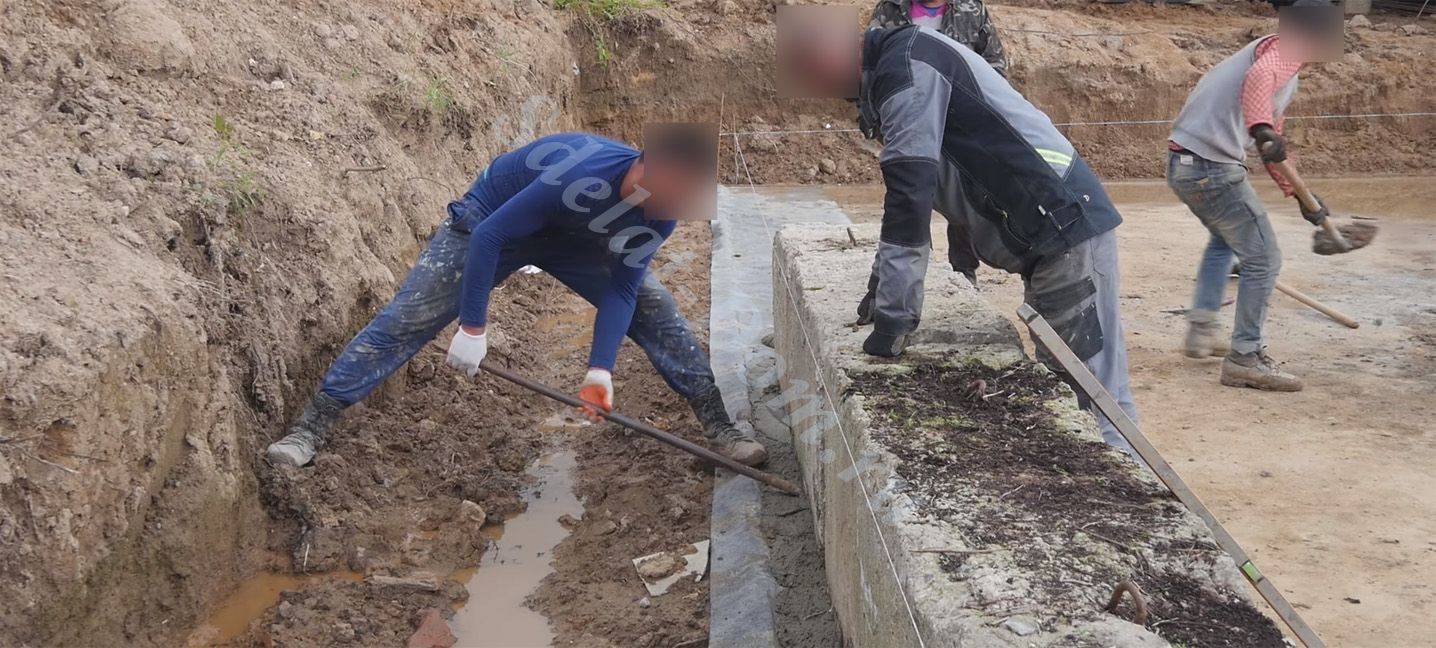

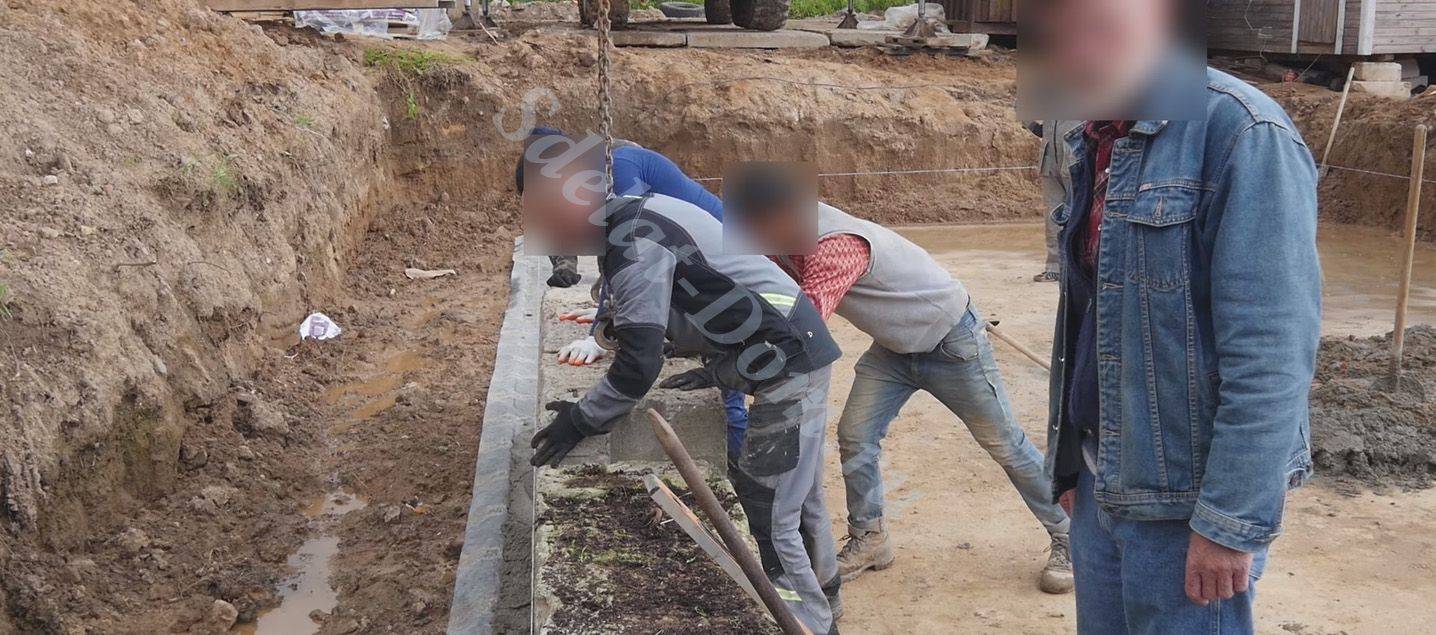

Корректируем расположение вручную с помощью лома
Аналогично укладываем все последующие
Подушка под блоки
Технология кладки газоблоков
Как выполняется монтаж газобетона на свайном фундаменте? Под первый блочный ряд устраивается гидроизоляционный слой, чтобы камни не впитывали в себя влагу из ростверка. После этого ряд блоков выкладывается на цементный раствор, в дальнейшем с этой целью используется клеевая смесь.
Кладочные работы выполняются от углов, между которыми натягивается шнур. При необходимости заполнения ряда полностью из цельного блока вырезают необходимый по размерам доборный элемент. Все последующие ряды выполняются с перевязкой в полблока, как в случае с кирпичной кладкой.
Клей на поверхность блоков наносится шпателем либо кареткой, ширина которой соответствует размеру камня. Шов толстым не делается, потому что клей обладает отличными сцепляющими свойствами. Для выравнивая уложенных в ряд блоков используют резиновую или деревянную киянку.
Для предотвращения на поверхности стен трещин используют метод армирования. Такая операция выполняется при строительстве любого крупного здания, а под газобетонный дом, возведенный по свайному фундаменту, она лишней не будет. Армированию подлежат не все ряды, а лишь определенные, считающиеся наиболее уязвимыми. К ним относятся участки с перемычками, опорные точки, первый кладочный ряд, зоны, находящиеся под проемами оконных блоков.
Для этого рабочего этапа разрешается использовать следующие материалы:
- двойной стальной проволочный каркас, соединенный поперечными перемычками. Укладка его выполняется в один слой;
- арматурные прутья сечением шесть – восемь миллиметров. Их укладывают двумя параллельными рядами, предварительно в блочном материале прорезав штробы.
