Как установить коллектор в доме на теплый пол или для воды и отопления: как обустроить – Обзор

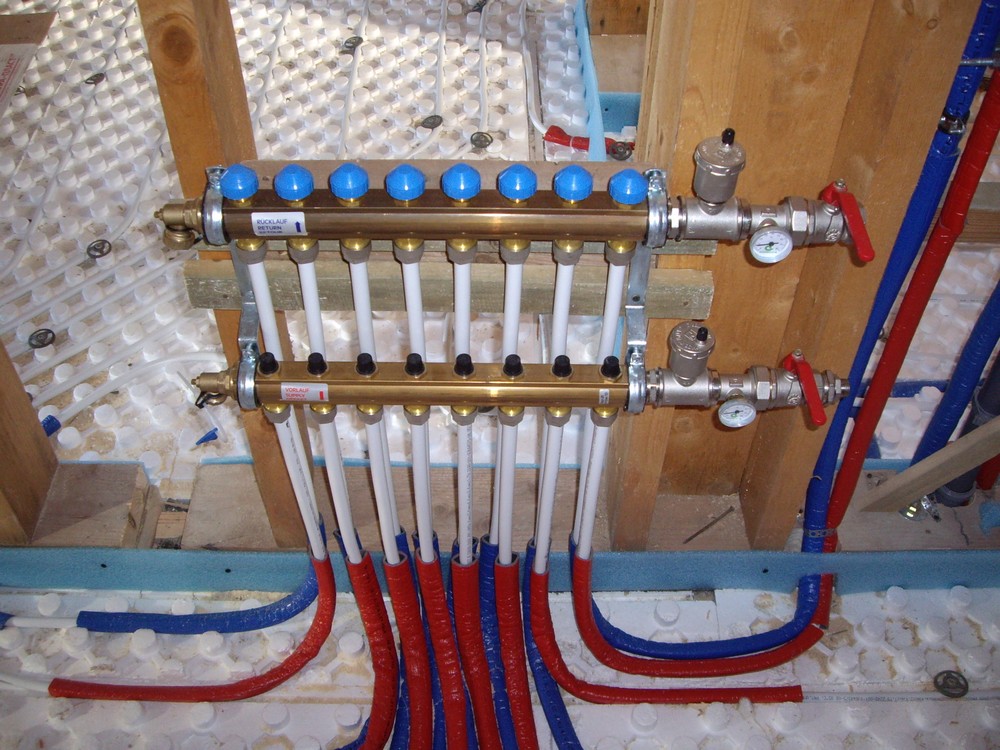

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

• Тепловой аккумулятор (обычная емкость под жидкость)
• Теплообменный контур
• Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Что представляет собой солнечный коллектор и как осуществляется его подключение к отопительной системе

Очень часто владельцы отдают предпочтение солнечным коллекторам, выбирая их как вспомогательный источник обогрева

В качестве автономного отопления они также выступают, однако, здесь важно, чтобы теплоизоляция помещения была выполнена верно, согласно требованиям

Естественная циркуляция воды посредством конвекционных потоков — это один из принципов, согласно которому может быть организована гелиосистема. Из-за пассивного движения воды такой вариант считается наименее эффективным в сравнении с другими. Бак обязательно соединен с коллектором, но располагается выше его.

Вспомогательные электрические циркуляционные насосы нашли свое применение в системах с принудительной циркуляцией. Здесь коллекторы становятся наиболее эффективными, т.к.вода используется более эффективно. Однако стоит сказать, что и в обслуживании такие агрегаты более требовательны, все зависит от электроэнергии, благодаря которой все функционирует.

В зависимости от типа циркуляции, используемой в системе, будет и зависеть то, каким образом осуществляется подключение к системе отопления. Наиболее доступным и нетрудоемким способом считается подсоединение к системе с естественной циркуляцией. Здесь ключевой принцип — нагрев воды в отопительной системе.

Выше уровня коллектора подсоединяется накопительный бак. Верхний вывод должен подсоединяться ко входу горячей воды в систему, а нижний — к обратке. Используя такой вариант подключения, нужно быть готовым к тому, что на входе в солнечный коллектор могут возникнуть воздушные пробки. Этим обусловлена более низкая стоимость таких систем, по сравнению с теми, где применяются насосы.

Применяя автоматику можно подсоединить солнечный коллектор к системе с принудительной циркуляцией, которая имеет свои характерные черты:

1. Контроллер управляет насосом исходя из показаний, появляющихся на специальных датчиках.
2. В момент, когда по датчикам температурный режим доходит до заданного значения, обогрев прекратится.
3. Бак-накопитель, обратка и выход коллектора — это участки, где обязательно монтируется данные датчики.
4. Совместно с такой системой лучше применять вспомогательные источники тепла. Например, можно установить твердотопливный и газовый котел.

На степень нагрева воды оказывает влияние то, в каком месте размещен коллектор по отношению к солнцу, а также уровень его наклона. Оптимально изначально устанавливать коллекторы таким образом, чтобы под прямыми лучами солнца они располагались как можно дольше на протяжении дня. Если вы не собираетесь подключать вспомогательные источники обогрева, то объем бака в зимний период следует выбирать около 40 м³.

Выполнить расчет солнечного коллектора для отопления достаточно трудно

Чтобы выявить сколько квадратных метров требуется нужно для конкретной коллекторной системы, важно учесть не только наклон крыши и сторону, также следует принимать во внимание на уровень солнечной радиации в конкретном регионе, объем накопителя

Чтобы не допустить погрешностей, лучше расчет доверить специалистам.

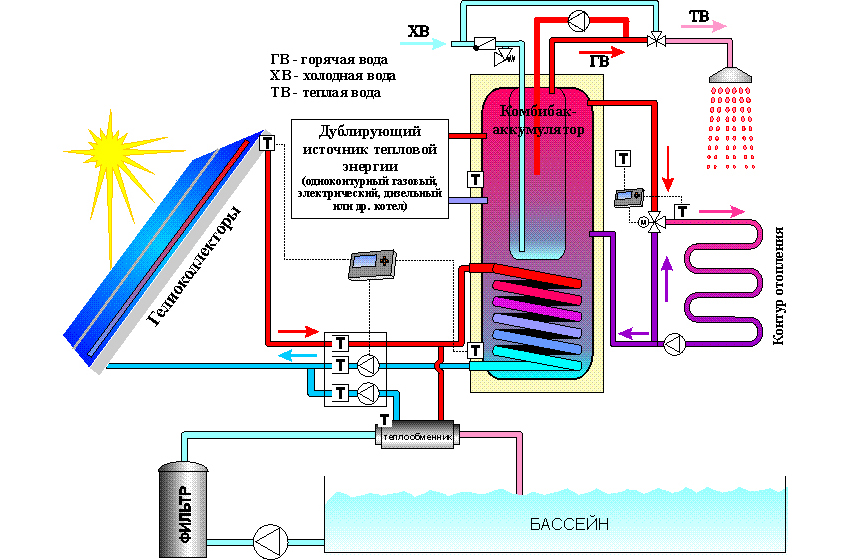

Схема подключения вакуумного коллектора к системе отопления дома

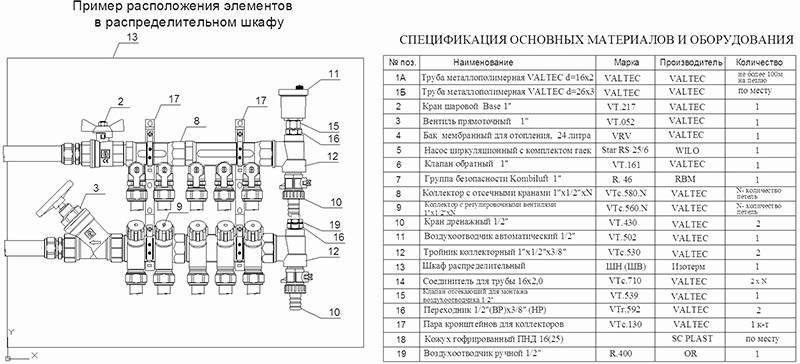

Распределительный коллектор

Распределительный коллектор отопления используется в системе напольного отопления. В целом, обратный и подающий коллектор могут иметь от 2 до 12—14 выходов, что позволяет в любой момент подключить к нему дополнительное устройство. Гидравлическая настройка и запуск системы «теплый пол» осуществляется за счет вентильной вставки.

Такие коллекторы снабжены:

• набор концевых заглушек;
• монтажный кронштейн;
• шаровой кран;
• термометр;
• комплект редукционных переходников.

Помимо прочего в комплект распределительных коллекторов должны входит концевые секции, которые позволяют сливать теплоноситель или отводить воздух из системы отопления.

Солнечный коллектор — что это?

В силу удорожания природных ресурсов и привычных источников энергии, таких как газ, уголь и электричество, все больше домовладельцев начинают задумываться о пока еще диковинной системе отопления с использованием солнечной энергии. Возведение так называемых «экодомов» с использованием гелиосистем становится все популярнее, и данная технология медленно, но верно переходит из разряда технических новинок в категорию дорогостоящих, но эффективных альтернативных источников энергии.

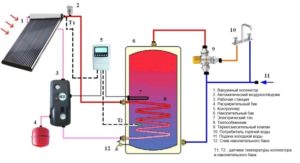

Схема подключения солнечного коллектора.

Что же представляет из себя гелиосистема и насколько выгодно ее использование для отопления дома зимой? Если вспомнить законы физики, то всем известно, что солнечные лучи сильнее концентрируются на темных поверхностях и гораздо интенсивнее их нагревают, в отличие от светлых. В народе испокон веков научились применять эту особенность отдачи солнечной энергии, и фактически примитивные гелиосистемы используются повсеместно при устройстве парников, теплиц, летних душевых и так далее.

Возникает естественный вопрос: почему, если солнечная энергия так эффективна, отрасль этой технологии начала развиваться лишь недавно и не вводится в эксплуатацию повсеместно? Ответ на данный вопрос неоднозначен. Большое значение имеет расположение, часовой пояс, длина светового дня, ну, и банальная зависимость от погоды.

Схема плоского солнечного коллектора.

А потому использование гелиосистем в средней полосе не отличается высокой эффективностью, такой как в Средиземноморье, где данная технология введена в обиход повсеместно и практически сократила расходы электроэнергии в два раза.

В условиях короткого светового дня солнечный коллектор целесообразно использовать как дополнительный источник энергии, и говорить о полном переходе на солнечные батареи для генерации тепла пока еще рано. Но тем не менее, исследования в этой области набирают обороты и в силу истощения природных ресурсов становятся все более актуальны. А потому данная технология развивается, совершенствуется и занимает все более обширную нишу в индустрии отопления и энергообеспечения.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

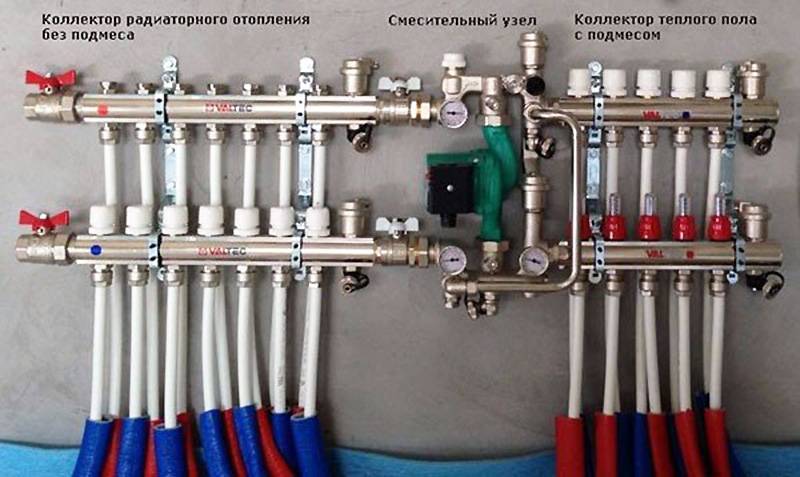

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться.Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Солнечный коллектор своими руками для нагрева воды

С помощью третьего варианта самодельного солнечного коллектора можно греть воду. Монтировать его следует на чердаке дома под самой крышей.

Принцип работы этого коллектора, сделанного своими руками, заключается в том, что солнечные лучи, многократно отражаясь от зеркал, установленных на боковых стенах, потолке и полу, будут концентрироваться в узкий пучок и падать на змеевик, установленный в ящике.

Крышка этого ящика должна иметь двойное остекление. Сделав данную установку, вода будет нагреваться до 70—80 С. Ее можно использовать и для отопления, и для различных хозяйственных нужд.

Рекомендации по выбору и монтажу

Выпускаемые модели воздухоотводчиков оснащены эластичными прокладками, обеспечивающими надежное и герметичное подсоединение к трубопроводу или радиаторам.  Установка воздухоотводчика не представляет большого труда, из инструмента требуются только разводной ключ.

Если прокладки не обеспечивают герметичность, можно использовать льняную паклю в комплекте с замазкой, сантехническую нить, использовать ФУМ-ленту нежелательно в силу ее низкой прочности на острой резьбе.

Автоматические устройства устанавливаются вертикально на прямых строго горизонтально расположенных трубопроводах, для ручных воздухосбрасывателей строгий горизонт не столь критичен. При выборе и монтаже воздухоотводчиков можно воспользоваться следующими рекомендациями:

• Ручные воздухоотводчики устанавливаются только на радиаторы отопления – во всех остальных случаях завоздушивание предсказать невозможно и надежнее использовать автоматические приборы.
• Не следует выбирать радиаторные модификации с вращающимися ручками – маленькие дети могут их открутить и слить теплоноситель из системы, а если в нее залит ядовитый этиленгликоль, последствия могут быть катастрофическими.
• Следует воздержаться от приобретения китайских автоматических изделий – большинство бюджетных моделей вместе с воздухом пропускают теплоноситель, заклинивает в процессе эксплуатации (жидкость не успевает вытеснить воздух). Внутренние детали китайских приборов сделаны из некачественных материалов, более подверженных коррозии. По приемлемой цене можно приобрести изделия отечественного и европейского производителя.
• Лучше устанавливать автоматический воздухоотводчик вместе с отсечным клапаном – это позволит в любой момент демонтировать устройство для замены, обслуживания или ремонта.

Рис. 11 Как нужно устанавливать воздухоотводчики в коллектор и гидрострелку

Воздухоотводчик является необходимым элементом, обеспечивающим эффективную работу системы отопления при использовании радиаторных теплообменников, многочисленных контуров теплых полов. Качественные автоматические модели стоимостью 3 – 5 у.е. при установке в нужных точках полностью исключат возможность завоздушивания системы без стороннего участия хозяев.

Как выбрать

Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:

1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества. так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса. дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол ». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.

Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:

При выборе коллектора обращайте внимание на технические характеристики

максимально допустимое давление системы. которое может выдержать оборудование;

• примерный расчёт потребления электрической энергии устройством;
• количество контуров соответствующее всем отопительным прибором дома;
• уровень пропускной способности распределительного коллектора;
• потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
• наличие разнообразных автоматических вспомогательных устройств ;
• репутация фирмы производителя.

Будет просто замечательно, если вы разбираетесь во всём вышеперечисленном, но как показывает практика, наиболее правильный расчёт всех параметров могут произвести лишь специалисты в данной области, которые помогут не только с выбором, но и с последующим налаживанием работы системы.

Плюсы и минусы гелиосистемы

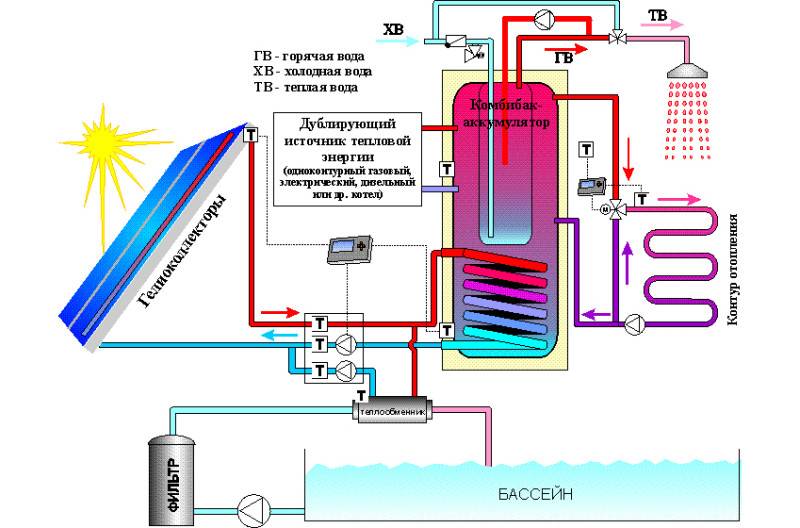

Схема работы гелиосистемы.

Если рассматривать в отдельности все положительные моменты использования гелиоустановки, то можно выделить несколько основных факторов. Прежде всего экологичность. Дома с использованием системы солнечной энергии не зря получили название «экодомов». Коллектор, накапливающий энергию солнечного излучения, абсолютно безопасен для окружающей среды. В силу отсутствия технологии горения или отработки, присущих всем прочим источникам генерации тепла, гелиосистема не производит никаких отходов производства и выбросов в атмосферу, что делает эту систему безопасной и экологически чистой.

Следующим положительным фактором можно считать экономичность данной установки. При крупных начальных затратах на ее приобретение и монтаж, самоокупаемость происходит в течение нескольких лет, а далее вся система целиком направлена на сохранение затрачиваемых средств на отопление. С учетом необходимости постоянного потребления довольно дорогостоящих ресурсов для теплоснабжения (уголь, газ), солнечная энергия бесплатна и не подвержена тарификации.

И самый главный плюс — возможность круглогодичного использования данного источника энергии, при условии хотя бы минимального солнечного освещения. Даже сквозь тучи в пасмурные дни и в зимнее время к поверхности земли доходит до 70% излучения, а значит, использование солнечного коллектора при правильном монтаже оптимально в любое время года, пусть и с меньшей теплоотдачей.

А потому на сегодняшний день установка гелиосистемы все еще остается дорогостоящей и эксклюзивной технологией, пока что малодоступной обычным обывателям.

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

Необходимые инструменты и материалы для монтажа солнечного коллектора

Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.

Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:

• кран или подъемник;
• строительные леса;
• кровельная лестница;
• страховочное оборудование – жилет, трос и т. д.;
• строительный уровень;
• вакуумный захват;
• изоляционный материал для труб.

От качества установки зависит надежность, эффективность и долговечность оборудования.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой?

Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

1. Засыпка панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.
2. Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.
3. Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. В Сети можно найти видеоролики, снятые во время испытаний панелей на ударную прочность. Коллекторы обстреливают стальными шариками и нетрудно заметить, что удар они держат очень хорошо.

Как видно, солнечные коллекторы зимой вполне работоспособны. Хотя, конечно, производительность их в сравнении с летним периодом ощутимо снижается.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости  большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия —  3/4 дюйма, выходных — 1/2 дюйма.

1. Коллектор с вентилями.2. Коллектор с шаровыми кранами.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Стоимость солнечных батарей

Приблизительная цена одной солнечной панели составляет порядка 90 руб./ 1Вт. Следовательно, блок с максимальной мощностью 200 ВТ будет стоить примерно 18.000 рублей.

Вполне естественно, что нормальной работы всех электросетей и коммуникаций дома одного такого модуля будет не достаточно, и таких блоков придется купить более 10 штук. Так что собственная солнечная электростанция с общей мощностью в 1 кВт обойдется порядка 250.000 рублей, не говоря уже о стоимости дополнительного оборудования и работ по установке.

Однако солнечные элементы, изготовленные на основе моно- или поликристаллического кремния, смогут обеспечить полную автономность дома в любое время

Очень важно при этом грамотно подобрать необходимые фотоэлементы и вычислить необходимое их количество в соответствии с площадью дома и требуемой мощностью
