Теплоизоляция
Установка дополнительного слоя изоляции способствует сохранению в здании тепла и защите от внешних шумов. В качестве прокладки используют пенополистирол или пенопласт и влагостойкую мембрану.

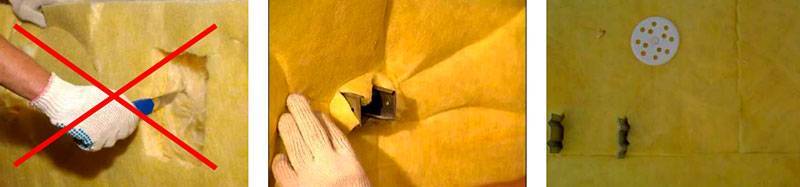

Как происходит монтаж утеплителя?
- Перед установкой в плите теплоизоляции делают вертикальные прорези под дюбеля кронштейнов. Далее плиту навешивают снизу вверх.
- Снаружи внахлест (не менее 10 см) раскатывают мембрану и временно закрепляют.
- Дрелью высверливают отверстия в стене через слои утеплителя и закрепляют тарельчатыми дюбелями. Для одной плиты необходимо 5 креплений, расположенных не ближе 5 см от краев.
- Плиты навешивают в шахматном порядке так, чтобы между ними не было зазоров более чем на 2 мм.
- Если необходимо подрезать плиту, используют специальный нож. Ломать не стоит из-за особенностей структуры пенопласта и полистирола.
- Установка уплотнителя должна проходить параллельно с креплением декоративных керамогранитных плит, чтобы порывом ветра легкий изоляционный материал не сорвало со стены.
Если планируется установить 2 слоя утеплителя, первый крепится по правилам с помощью 3 тарельчатых дюбелей, второй — 5 по инструкции монтажа вентилируемого фасада из керамогранита. Слои кладутся так, чтобы швы первого были закрыты цельным листом второго.
Комплект вентфасада состоит из металлического каркаса, утеплителя и декоративных плит. Монтаж осуществляется таким образом, чтобы в свободных зазорах между стеной и изоляцией, изоляцией и облицовкой циркулировал воздух.
Правильно смонтированный вентфасад прослужит не один десяток лет без необходимости ремонта.
Подсистема
Монтаж конструкции начинают с установки кронштейнов. Это самая нагруженная часть системы, и от прочности его посадки зависит устойчивость всей конструкции. Он состоит из неподвижной части, крепящейся к стене через прокладку, и подвижной, куда монтируется вертикальный профиль. Скрепляются части болтовым соединением через продолговатое отверстие в подвижной части, служащее для регулировки длины.
Второй вид кронштейна – угловой подвижный, он собирается аналогично простому и крепится на наружные углы. Выбор длины данных деталей зависит от неровности стены и толщины слоя утепления. Если длина кронштейна более 1100 мм, используют усиливающую шайбу, устанавливаемую под анкер. Под сам кронштейн обязательно подкладывается терморазрывная пластина.
Длина кронштейна рассчитывается так, чтобы между плитой и пароизоляцией была воздушная прослойка 50 мм.
Почти всегда стены здания неровные. Но монтаж панелей требует выровненной плоскости, для этого:
- Прибивается два кронштейна по верхним углам здания и бросаются отвесы.
- Натягивается шнур между кронштейнами для проверки кривизны стены, относительно данного показателя происходит ее промер.
- Кронштейны выравнивают относительно нити отвеса вертикально и по длине вылета с одновременным креплением их к стене. Так получается ровная вертикаль на одной стороне стены. Эта же операция повторяется на другой стороне.
- В полученной плоскости монтируются остальные крепления. Первый ряд крепится выше уровня земли на 50-60 см., чтобы на этом месте разместился подцоколь, который утапливается на глубину до 2,5 см.
- Расстояние между кронштейнами в горизонтальном и вертикальном направлении заложено проектом, и зависит от типа системы.
- Для нижнего подцоколя дополнительно устанавливаются кронштейны в горизонтальном положении.
Разработка проектной документации
Сфера применения
Современные фасадные системы часто используются для облицовки таких объектов строительства:
- Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
- Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
- Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
- Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.
Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.
Все плюсы
При выборе навесного вентилируемого фасада для своего дома, вас ожидает много положительных моментов:
- вы сможете реализовать самые смелые дизайнерские решения и ваше сооружение будет иметь прекрасный вид, т.к. возможно использование большого ассортимента материалов в самой широкой цветовой гамме, разнообразной формы;
- вентилируемый фасад, технология монтажа которого предусматривает использование легких и одновременно, надежных алюминиевых профилей — это возможность воплощения множества вариантов, недоступных при выборе более привычных методов отделки дома;
- вы получаете возможность придать презентабельный вид своему еще крепкому, но выглядящему старомодно дому за сравнительно небольшие деньги. При этом увеличится и срок его эксплуатации;
- навесной фасад в случае загрязнения можно просто помыть;
- если захотите утеплить дом дополнительно, то для этого тоже предусмотрена возможность;
- стены «дышат», не впитывают влагу;
- сокращаются расходы на отопление;
- работы по монтажу не нужно откладывать на теплое время. Их можно выполнять когда угодно;
- материалы, из которых изготавливаются навесные вентилируемые фасады, экологичны.
Что такое вентилируемый фасад
Здания подвергаются воздействию неблагоприятных факторов внешней среды. Стены разрушаются от перепадов температуры и проникновения влаги.
Вентилируемый фасад — это способ внешней отделки, который решает обе проблемы. Он состоит из нескольких слоёв:
- теплоизоляции, которая примыкает к стене;
- воздушного зазора, через который испаряется лишняя влага;
- подсистемы креплений;
- внешнего слоя из материала, устойчивого к разрушению.
Технология монтажа вентилируемого фасада из керамогранита одинакова и для многоэтажных, и для частных домов
Но важно точно соблюдать последовательность шагов и правильно выполнять каждый из них
Крепление навесных панелей к каркасу
Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.
Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.
Керамогранит для фасада
Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».
Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.
Керамогранит для фасада – технические характеристики
Анализ параметров фасадного керамогранита
| Характеристики | Значение (параметры) | Примечание |
|---|---|---|
| Размеры (длина х ширина) | 300х300, 600х300, 600х600, 1200х295 и 1200х600 | Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм. |
| Калибр | Фактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм. | Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера. |
| Толщина | Минимальная – 5 мм Максимальная – 12 мм | |
| Поглощение влаги | не > 3,5% | |
| Предел прочности на изгиб | > 28 МПа | |
| Морозостойкость | > 25 циклов | |
| Износостойкость покрытия | классы: PEI I, ІІ, ІІІ, IV, V | Класс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице |
| Удельный вес | 2400 кг/м.куб. | Дает возможность рассчитать вес одной плитки |
| Текстура | – неполированная | Результат естественного обжига глины. Отличительная характеристика: дешевизна |
| – полированная | Обработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность. | |
| – лощенная (матовая) | Дополнительная обработка. Главное качество: простота в уходе | |
| – рельефная | Передача текстуры материала (камня, дерева) Параметр: противоскользящие свойства. | |
| Производители | Италия, Россия, Китай | |
| Цена | 4000-1500 руб. за м2 |
Размеры плитки фасадного керамогранита
Какой фасадный керамогранита лучше использовать
Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:
кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;
размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);
калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;
цвет, фактура, текстура
Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;
- эксплуатационные параметры (износоустойчивость, морозостойкость);
- стоимость.
Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п. При проектировании запас должен составлять 7-10%
При проектировании запас должен составлять 7-10%.
Палитра цветов плитки фасадного керамогранита
Керамогранит для фасада
Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».
Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.
Керамогранит для фасада – технические характеристики
Анализ параметров фасадного керамогранита
| Характеристики | Значение (параметры) | Примечание |
|---|---|---|
| Размеры (длина х ширина) | 300х300, 600х300, 600х600, 1200х295 и 1200х600 | Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм. |
| Калибр | Фактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм. | Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера. |
| Толщина | Минимальная – 5 мм Максимальная – 12 мм | |
| Поглощение влаги | не > 3,5% | |
| Предел прочности на изгиб | > 28 МПа | |
| Морозостойкость | > 25 циклов | |
| Износостойкость покрытия | классы: PEI I, ІІ, ІІІ, IV, V | Класс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице |
| Удельный вес | 2400 кг/м.куб. | Дает возможность рассчитать вес одной плитки |
| Текстура | – неполированная | Результат естественного обжига глины. Отличительная характеристика: дешевизна |
| – полированная | Обработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность. | |
| – лощенная (матовая) | Дополнительная обработка. Главное качество: простота в уходе | |
| – рельефная | Передача текстуры материала (камня, дерева) Параметр: противоскользящие свойства. | |
| Производители | Италия, Россия, Китай | |
| Цена | 4000-1500 руб. за м2 |
Размеры плитки фасадного керамогранита
Какой фасадный керамогранита лучше использовать
Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:
кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;
размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);
калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;
цвет, фактура, текстура
Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;
- эксплуатационные параметры (износоустойчивость, морозостойкость);
- стоимость.
Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п
При проектировании запас должен составлять 7-10%
При проектировании запас должен составлять 7-10%.
Палитра цветов плитки фасадного керамогранита

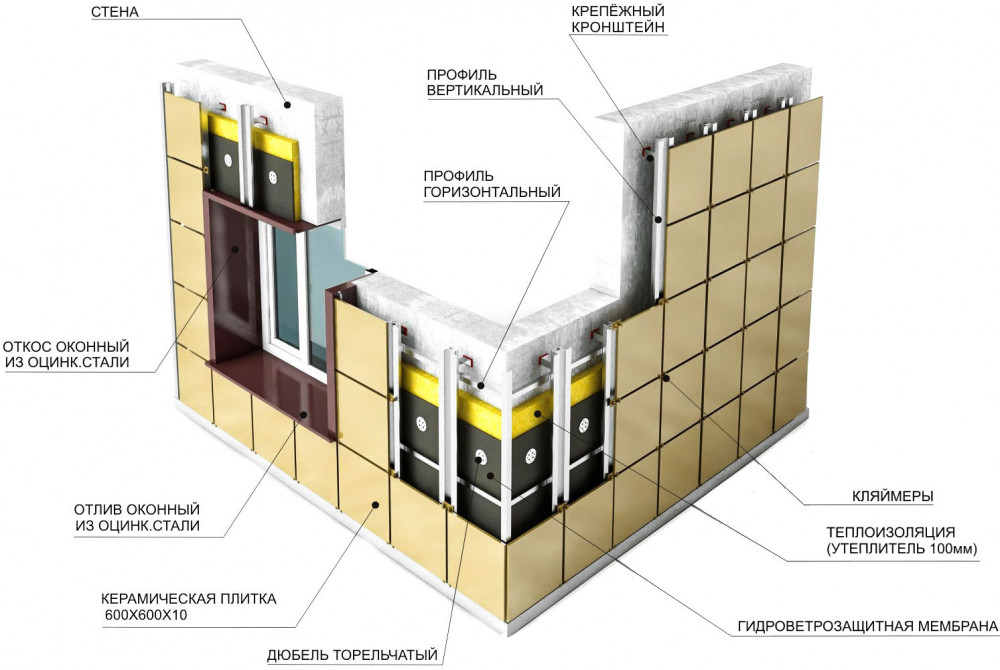

Устройство вентилируемых фасадов из керамогранита
Значительный вес керамогранита накладывает свой отпечаток на монтаж вентилируемых фасадов, а именно на подсистему несущих профилей.
Каркас для вентфасада из керамогранита состоит из сложной системы профилей (основных и промежуточных), кронштейнов и метизов.
Вентилируемый фасад из керамогранита монтируется только на алюминиевую систему профилей (рекомендация производителей). Однако с целью удешевления выполняется установка на оцинкованную систему.
Для фиксации плит используются клеевые составы, в основе которых эластичные полиуретаны. Эластичность клеевого состава позволяет скомпенсировать подвижность элементов здания под воздействием высоких температур и динамических нагрузок.
Специфика клеевого крепления в использовании клея и двусторонней ленты, которые наносятся на плиту и позволяют зафиксировать её на профиле. Лента выполняет поддерживающую функцию до момента полной полимеризации клея.
Технология установки плит предполагает использование крепёжных элементов – кляймеров.
Здесь выделяют две разновидности крепления.
скрытое крепление керамогранита на фасад. В этом случае используется направляющий профиль, на который с помощью кляймера для скрытого крепления устанавливается керамогранит;
видимое крепление керамогранита на фасад. Для монтажа применяется рядовой кляммер. Недостаток данной системы в том, что крепеж остается на виду (усики кляммера). А преимущество – в большей скорости выполнения работ и меньших затратах на монтаж.

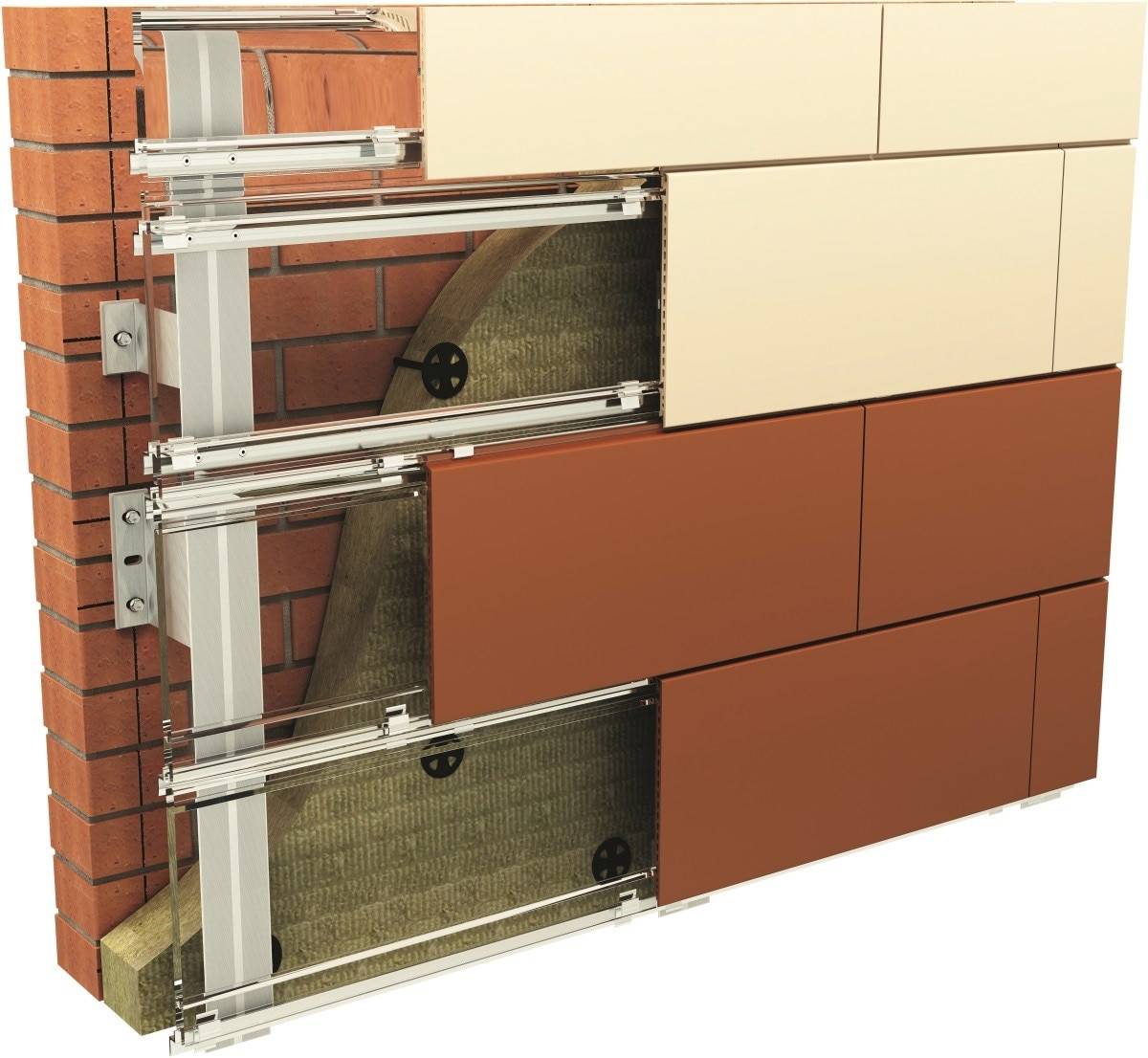

Еще один способ крепления керамогранита на фасад с помощью рустового профиля.
Сайдинг
Еще одна разновидность вентилируемого фасада предполагает использование в качестве финишной отделки сайдинга. Вентилируемый фасад, фото которого представлено в статье, позволит вам определиться с выбором. Если вы предпочли сайдинг, то можете выбрать между панелями, выполненными из древесины, стали или оцинковки. Как правило, при проведении фасадных работ используются оцинкованные или виниловые панели. Такие изделия отличаются прочностью, легкостью монтажа, надежностью и незначительной стоимостью. По внешнему виду сайдинг очень привлекателен. Покрытия не подвергается гниению, его не нужно окрашивать, кроме того, они обладают отличными техническими характеристиками. Ухаживать за покрытием просто, его достаточно мыть водой.
Конструкция системы с воздушным зазором
Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.
Схематично вентфасад состоит из таких ключевых компонентов:
- несущее основание;
- подконструкция;
- слой звукоизоляции;
- слой теплоизоляции;
- паропроницаемая мембрана;
- вентилируемый зазор;
- декоративная отделка.
Всякий компонент призван исполнять свою конкретную функцию.
Особенности конструкции
В основе алюминиевый или стальной каркас, закрепленный на фасаде крепежными кронштейнами, слой утеплителя и облицовочный экран. Если облицовка металлическая, она монтируется на специальных направляющих. Для большей прочности, устойчивости дополнительно используются болты, вытяжные заклепки. Каркас заполняется светопрозрачными (стеклопакеты, закаленное или многослойное триплекс стекло) или непрозрачными (композиты, матированное стекло, пр.) плитами. Архитектурные задумки реализуются за счет комбинации стекол различных цветов, форм (плоские, гнутые), степени затененности. Цена на фасадные системы зависит от выбранных материалов, сложности проекта, этажности здания, объемов работ. Стоимость предварительно просчитывается и остается неизменной до полного оказания услуги.
Разновидности
В зависимости от используемых материалов, способов крепления, конструкции бывают:
- из оцинкованной стали;
- из нержавеющей стали;
- из композитных материалов на основе алюминиевого каркаса.
Благодаря небольшому весу конструкций, высоким антикоррозийным свойствам наиболее распространены алюминиевые фасадные системы. Навесные фасады выравнивают стены, обеспечивают тепло — звукоизоляцию, защищают от осадков, температурных изменений, прямых солнечных лучей. Толщина слоя утеплителя зависит от необходимой степени теплоотдачи стены. Утеплитель позволяет увеличить теплоемкость здания зимой и охладить его летом.
В зависимости от типа монтажа, системы бывают:

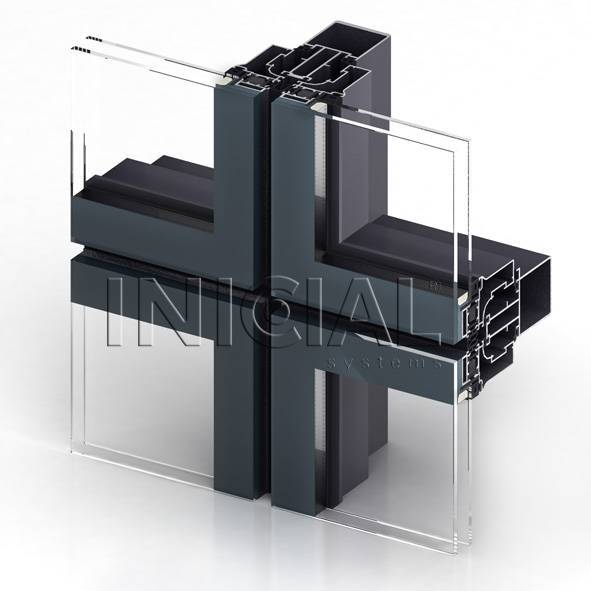

Стоечно-ригельные закрытого типа
Стоечно-ригельная система остекления фасадов закрытого типа.
Устанавливаются с внутренней стороны несущей стены, максимально скрывают крепежи, выглядят как сплошное стеклянное полотно. Конструкция состоит из вертикальных несущих профилей, с закрепленными поперечными ригелями. Полузакрытые системы устанавливаются с одной вертикальной или горизонтальной планкой. При необходимости комплектуются раздвижными модулями, люками, открывающимися створками, пр.;
Структурные
Эти респектабельные фасадные системы представляют собой монолитную стеклянную поверхность, которая идеально смотрится в любом архитектурном окружении.
Монолитная поверхность без видимых стыков и швов. Стеклянные панели фиксируются с внешней стороны несущего профиля специальным структурным силиконом. Для больше прочности стекло закрепляется прижимными крепежами;
Полуструктурные
Фасадные системы этой категории создаются на основе герметичного соединения стеклопакетов с помощью структурного силикона.
Стеклопакеты соединяются структурным силиконом и фиксируются на алюминиевом профиле дистанционным каркасом;
Ригель-ригельные
Многофункциональная фасадная система, имеющая широкий диапазон применения.
Состоят из одинаковых профилей, используются для создания многогранных конструкций, декоративных крыш, пр.;
Светопрозрачные крыши
Светопрозрачная кровля обеспечивают естественное освещение помещений, расположенных в верхних этажах зданий различной функциональности.
Обеспечивают естественное освещение помещений, визуально их увеличивают. Монтаж фасадных систем выполняется из усиленных профилей, закрепленных на предварительно установленном каркасе. Прочные, выдерживают большие нагрузки;
Фасадная стойка
Данная конструкция представляет собой систему, в качестве несущего элемента стойки фасада которого, является фасадная стойка.
Ригели к стойкам крепятся внахлест, что исключает возникновение протечек, накопление конденсата. Варианты крепления ригелей к стойке неограниченны;
Элементные
Эта фасадная система формируют индивидуальный стиль здания, а также отражают его функциональность.
Предназначаются для сплошного многоэтажного остекления. Готовые блоки заранее собираются, после чего навешиваются на фасад. Используются для остекления высотных зданий, не требуют установки строительных лесов.
Чтобы купить фасадную систему, позвоните менеджерам по указанным телефонам или заполните форму на сайте.
Каркас для навесных фасадов
Эксплуатационные и технические характеристики навесного фасада
Монтаж
Установка кронштейнов
Монтаж фасадной системы начинается с разметки. На несущей стене нужно определить места под установку кронштейнов. Они должны быть расположены с шагом, равным размеру керамогранита. Удобнее всего делать разметку с помощью ротационного лазерного нивелира.
Кронштейны крепятся на стене с помощью анкеров в предварительно пробуренные отверстия. Бур должен быть откалиброван, чтобы получить точные по глубине и диаметру отверстия для анкеров.
Теплоизоляция
Стены «окутываются» в слой теплоизоляции: минеральной ваты или экструдированного пенополистирола. Утеплитель должен быть закреплён плотно к стене и без зазоров. Минеральную мату нужно подрезать точно по месту, чтобы не создавалось бугров по краям.
Недопустимо уменьшение толщины утеплителя или крепление с зазорами
Каждый лист утеплителя должен быть закреплён минимум на 5 зонтиков (4 по краям и 1 в центре). В высоких зданиях количество точек крепления увеличивается.
Листы надеваются прямо на кронштейны, для этого делается небольшой прямой или крестообразный надрез, но ни в коем случае не большие прямоугольные вырезы
Для крепления к стене используются дюбели-зонтики. Есть 2 способа их установки: традиционный с бурением и забиванием дюбелей, а также современный способ монтажа при помощи порохового инструмента. Современный способ по скорости в 2 раза быстрее, но подходит только для профессиональных монтажников и позволяет делать установку только на высокопрочные стены.
При использовании минеральной ваты, её нужно закрывать пароизоляционной мембраной для защиты от влаги и выветривания. Она крепится внахлёст 10—15 см
Недопустимо утеплять угол путём перегиба на нём утеплителя, либо фиксировать его с помощью проволоки
Стоимость монтажа вентилированных фасадов
Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.
Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:
Дано:
- дом одноэтажный;
- общая площадь 80 м.кв.;
- материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
- размеры дома 10х8 м.п.;
- высота стены – 3 м.п.;
- площадь окон:
Задача:
Обустройство вентиляционного фасада с заданными параметрами:
- утеплитель – базальтовая вата;
- толщина утеплителя – 50 мм;
- облицовочный материал – металлический сайдинг.
Расчет:
- рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
- общая площадь стен – площадь окон и дверей = 98 м.кв.
- рассчитываем потребность в материалах:
Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)
| Вид облицовочного материала | Стоимость, руб/м.кв. |
|---|---|
| Керамогранит | 2960 |
| Фиброцементные плиты | 3170 |
| Профнастил (профлист)/td> | 2530 |
| Композитные панели | 3480 |
| Керамогранит (межэтажная система) | 3030 |
| Керамогранит (лайт) | 2890 |
Облицовояный материал для навесного вентфасада
Типичные ошибки при монтаже вентилированного фасада
- ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
- использование деформированных элементов;
- изменение технологии устройства системы направляющих;
- неразумная экономия на материале, крепежах и инструментах;
- использование некачественного утеплителя;
- нарушение техники безопасности.
Советы по монтажу навесного вентилируемого фасада
- лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
- проверяйте качество дюбелей до начала работы;
- погрешность монтажа должна находиться в допустимых пределах;
- установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
- монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.
Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).
Как работает вентилируемый фасад?
- Поскольку навесной фасад здания нагревается неравномерно: на первых этажах нагрев панелей сильнее, чем на верхних, вдоль фасада здания внутри конструкции вентфасада циркулируют мощные воздушные потоки, которые, циркулируя в системе, быстро отводят влагу, тем самым, проветривают пространство между облицовкой и фасадом здания.
- За счет того, что разделены внешняя облицовка вентфасада (к примеру, терракотовая облицовка) и утеплительный материал с несущей конструкцией, здание защищено от погодных условий: ветра, солнечных лучей, нагревающих поверхность, атмосферных осадков.
- За счет утеплителя, используемого в вентилируемом фасаде, зимой здание наиболее эффективно сохраняет тепло, а летом утеплитель снижает возможность перегрева фасада, самого здания и коммуникаций, проходящих по фасаду или внутри материала стен.
- Практически, все типы стен проницаемы для воздуха и для пара и диффузия пара в сторону улицы – обычный физический процесс. В зимний период температура здания выше чем на улице, поэтому пар охлаждается и конденсируется внутри стены. Это явление называется «выпадением росы» (место превращения пара — в лед называется «точка росы»). Влага оказывается в зоне отрицательной температуры, где превращается в лед, который разрушать материал фасадной стены. Вентфасад, обеспечивая лучшую теплоизоляцию, обеспечивает «выпадение росы» не внутри стены, а непосредственно в самом утеплителе. В этом случает строительные конструкции уже не будут подвергаться разрушительному воздействию льда.
- Звуковой фон в городских квартирах в соответствии с действующими нормативами по защите от шума должны быть в пределах 35-40 дБ. Однако, на улице уровень шума обычно легко превосходит 90 дБ. Установленные на фасаде здания конструкции вентфасада способны снизить уровень проникающего в здание шума до пределов допустимого.
- Не секрет, что возведенное здание может иметь конструктивные дефекты фасадных стен. Эти дефекты проявляются со временем и могут быть вызваны осадкой здания, недостаточным качеством конструкции или качества строительных материалов. Исправление дефектов возможно и допустимо, однако внешний визуальный эффект старого или восстановленного здания может пострадать безвозратно. Вентилируемый фасад способен нивелировать значительные неровности стены, скрыть результаты работ по восстановлению незначительных разрушений фасада.
Рекомендации по возведению фасада
Схема устройства цоколя вентилируемого фасада с различными узлами крепления.
В общем, сооружение конструкции вентилируемых фасадов не представляет особой сложности. Но для того, чтобы после отделки дом не выглядел покосившимся, а теплоизолятор был надежно закреплен на стене и, следовательно, исправно выполнял свои функции, нужно не отмахиваться от рекомендаций, которые поначалу могут показаться несущественными. Любая работа начинается с подготовительного этапа. Готовясь к устройству вентилируемого фасада, нужно:
- очистить стены от пыли, грязи, краски, разрушающихся фрагментов штукатурки и выступающих из поверхности деталей;
- дверные и оконные проемы освобождаются от отливов, откосов наличников;
- впадины и трещины на поверхности заделываются раствором;
- стена обрабатывается грунтовкой;
- обрешетка устанавливается по уровню и отвесу, чтобы обеспечить идеальную плоскость (лучше создать систему провесов, натянутых по периметру стены через вбитые по ее углам стальные прутья нитей, соединенных поперечными шнурами).
Запомните!
Устройство теплоизоляции цоколя вентилируемого фасада.
- Если утепление будет производиться минеральной ватой, то расстояние между направляющими профилями должно быть несколько меньше ширины листа утеплителя.
- Перед укладкой изолятора установите по уровню стартовую планку, которая должна соответствовать его толщине.
- Начинайте утепление в тех местах, где требуется использование целых кусков изоляции, фрагменты укладывайте в последнюю очередь.
- Не допускайте зазоров между соседними полотнами утеплителя.
- Клей, который будет удерживать изоляцию на поверхности, не сможет справиться с задачей самостоятельно, поэтому дополнительно крепите изоляцию тарельчатыми дюбелями (о способе крепления написано выше).
Далеко не каждая стена может похвастаться идеальной вертикалью или ровной поверхностью. Исходя из этого, часто не стоит растрачивать кубометры раствора на ее выравнивание, ведь затраты получатся «космическими». После черновой подготовки стены можно построить из профиля вертикальную плоскость с помощью П-образных креплений. Здесь то и пригодится система провесов. Ориентируясь по ниткам, крепите к П-подвесам брус или профиль. Вы можете воспользоваться заводским подвесом (рис. 3) или изготовить его самостоятельно.
Главное, обеспечьте его надежное крепление к стене дюбель-гвоздями. Шаг между П-образными элементами не должен превышать 400 мм.
https://youtube.com/watch?v=q2UTRQ3W8dM
Технология отделки фасада
Монтаж вентилируемых фасадов
Порядок проведения монтажных работ
Технология монтажа и утепления вентфасадов следующая:
- Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
- Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
- Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
- Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.
В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.
Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.
Особенности конструкции вентилируемого фасада
Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.
Выбор утеплителя
В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:
- материал несущей стены;
- предназначение здания;
- климатический регион.
Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.
Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.
«Плюсы» вентилируемых фасадов
Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.
Принцип работы
Движение воздушных масс в пространстве вентилируемых систем осуществляется через входные проушины, расположенные в цокольной части здания. Выход происходит через специальные отверстия в парапете и через русты между облицовочными плитами. Причём минимальный размер диаметра вентиляционных проёмов как для отработанного так и для свежего воздуха должен составлять не более 20 мм.
- При отделке керамогранитом воздушный обмен происходит только через горизонтальные русты;
- использование композитных материалов позволяет осуществлять вентиляцию через вертикальные.
Движение воздуха в вентилируемых системах должно происходить только с преодолением некоторого сопротивления в виде внутренних отбортовок кассет или плит.
