Подсистема
Длительность эксплуатации и качество отделки оконных проемов зависит от качества комплектующих.
Комплектующие материалы
Отделка оконных проемов сайдингом предполагает устройство металлического или деревянного каркаса. Деревянный каркас выйдет дешевле, а металлический будет надежнее и долговечнее.
Подсистема из металлического профиля
Чтобы сделать откосы из сайдинга на металлическом каркасе, необходимо приобрести следующие материалы:
| UD-профиль – чтобы высчитать необходимое количество, нужно к периметру стены прибавить периметр окна. К примеру, если стена 4 х 4 метра и окно на ней 1,5 х 1 м, то 4+4+4+4 = 16 м.п. профиля уйдет на стену и 1,5+1,5+1+1= 5 м.п. уйдет на окно. | |
| CD-профиль (стоевой). При расчете его количества длину поверхности необходимо разделить на 0,6, так как этот элемент устанавливают через каждые 60 см, но этот показатель также зависит от типа утеплителя. | |
| CD-соединитель приобретается при высоте строения свыше 3 метров. Число подобных элементов зависит от числа стыковочных узлов. | |
| Метод крепления CD-соединителя. | |
| ES-скоба. Ее применяют для крепления CD-профиля. При помощи П-образного кронштейна можно выстроить конструкцию, ориентируясь на строительный уровень. | |
| При помощи метизов происходит крепление UD-профилей. Их выбирают исходя из материала стены: к газобетону и кирпичу применяют саморезы, а к дереву – дюбель-шурупы. | |
| Для крепления между собой металлических элементов используют метиз «блоху». |
Устройство каркаса производится на основании предварительно выполненной разметки.
На этом этапе выполняют работы по гидроизоляции фасада. Способ крепления элементов каркаса показан на фото ниже.
Способ крепления элементов каркаса
При сооружении металлического каркаса под сайдинг на стене по ее периметру и вокруг оконных и дверных проемов закрепляют UD- профиль.
UD- профиль закрепляют вокруг проема
При помощи UD-профиля монтируют направляющую полосу, а крепление сайдинга к металлическому каркасу происходит при помощи CD-профиля, шаг которого зависит от ширины утеплительного материала.
Панели сайдинга фиксируют к каркасу с помощью CD-профиля
UD-профиль делает конструкцию жесткой и фиксирует CD-профиль. Прикрепить его к наружной стене можно при помощи скобы «крокодил», которая выставляет каркас на основании показаний строительного уровня.
Подсистема из дерева
Особенности устройства деревянного каркаса при устройстве откосов на окна для сайдинга, включают следующие нюансы, о которых необходимо знать:
| Стоевые профили из бруса рассчитывают исходя из шага в 50 – 60 см. Их высота должна быть равна высоте строения, так как их длину сложно наращивать. | |
| Метизы приобретают с учетом шага в 40 см на один метиз. | |
| Если влажность древесины превышает 12%, то ее высушивают естественным образом под прессом, дабы избежать эффекта «кручения» брусьев. |
Для увеличения срока эксплуатации древесины применяют ее обработку различными защитными составами.
Монтаж подсистемы
Для оформления проема сайдингом на деревянной обрешетке не требуется устройство горизонтальных направляющих. Вертикальные направляющие должны быть установлены с шагом исходя из ширины утеплительного материала.
Шаг между направляющими зависит от типа утеплителя
Стартовую полосу крепят к брусьям.
Установка стартовой полосы
Возле оконных проемов закрепляют брусья в горизонтальном положении для обеспечения жесткости. К брусьям будет крепиться стартовый профиль и другие комплектующие, а также околооконная планка.
По верхнему краю оконного проема закрепляют горизонтальный брус
Крепежные и защитные элементы
При монтаже сайдинга предусматривается ряд элементов, которые используются для отделки откосов окон и дверей.
- Оконная планка – используется исключительно для декорирования откосов.
- J-профиль. При отделке дверей и окон используется для скрытия кромок сайдинга.
- Финишная планка. Применяется для крепления оконной планки по всему периметру проема.
- Планка-фаска. Ее использование возможно только с финишной планкой. Применяется иногда вместо околооконной планки.
- Планка-наличник. Если проем окна расположен на одном уровне со стеной, то используется данный тип планки.
Без использования этих элементов не получится сделать фасад красивым.
Монтаж и обработка
Подготавливается все необходимое для монтажа околооконной планки. Разметку и обрезку лучше выполнять на ровном столе.
Пошаговые действия по установке:
- Фиксируется финишный профиль. Его ставят во внутренний периметр проема с прилеганием к раме. Для надежности, привлекательного внешнего вида и обеспечения стыковки в 90⁰ детали подрезаются под углом 45 градусов. Это легко сделать болгаркой. Все фрагменты сопоставляются и крепятся.
Первым крепится финишный профиль
- Подгоняется нижняя часть. Если в качестве отливной детали будет применяться приоконный профиль, то на планке отмечается ширина этого участка проема, к которой прибавляется ширина внешнего наличника, умноженная на два. Если основная сторона проема равняется 80 см, а околооконная планка имеет размер «наличника» 8 см, то обрезка составит 8+80+8 = 96 см. Далее осуществляется подрезка по месту изгиба с обеих концов. Отрез равняется 80 мм. По краям внутренний подрезок подгибается, образуя язычок, и укорачивается до 20–25 мм. Внешняя полоса остается прямой или уменьшается небольшая часть уголка. Если не зарезать все края под 45 градусов, то по прошествии времени появятся щели.

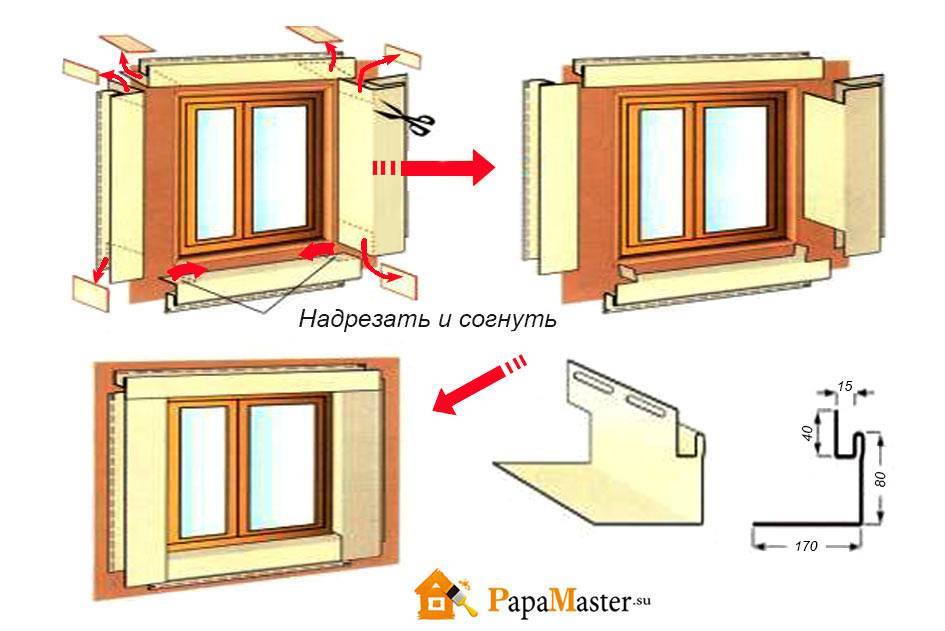

Схема монтажа профиля без подрезки по углам
- Аналогичные работы проводятся с верхней деталью. Отличие лишь в том, что выступающая зона с обеих концов подрезается под 45 градусов.
- Элементы устанавливаются поочередно на свои места. Для этого внутренний край заводится в финишный профиль, а с внешней стороны прикрепляется саморезами.
- Подгоняются вертикальные детали. Для этого проводятся замеры. Нижний фрагмент (для обеспечения слива) размещается под углом, следовательно параметры определяются по двум точкам.
- Необходимо тщательно продумать соединение вертикальных участков. Ввиду того что верхний и нижний элементы уже имеют загибы для оттока воды, внутренняя деталь стойки откоса подрезается только с учетом вымеренной кривизны.
Монтаж профиля с подрезкой под 45 градусов по углам
- Внешние планки обрезаются иначе: вверху края остаются прямыми (за исключением небольшой подрезки уголка), а нижняя сторона отрезается под углом 45 градусов.
- Стыковка выполняется следующим образом: вертикальная стойка подсовывается под угол верхней планки и заводится в финишный профиль, чтобы язычок располагался внутри. Похожая процедура выполняется и снизу, только угол стойки приоконного профиля укладывается внахлест, закрывая выпирающую часть нижнего элемента.
Околооконные планки, состыкованные под углом в 45 градусов, смотрятся намного лучше
- Фрагменты закрепляются на саморезы.
- Дополнительно все стыки обрабатываются герметиком.
Для значительного упрощения работы и создания визуально привлекательного соединения профили можно не подрезать под углом.
После обрамления проемов монтируется сайдинг, который заводится в участок J-соединения.
Во время установки панелей сайдинга необходимо использовать огромное количество доборных элементов. Именно от них зависит внешний вид всего фасада. Сегодня я подробнее расскажу о таком элементе, как околооконная планка сайдинга. Сразу становится понятно, что этот элемент связан с окном, но какие функции он выполняет и как крепится мы поговорим далее.

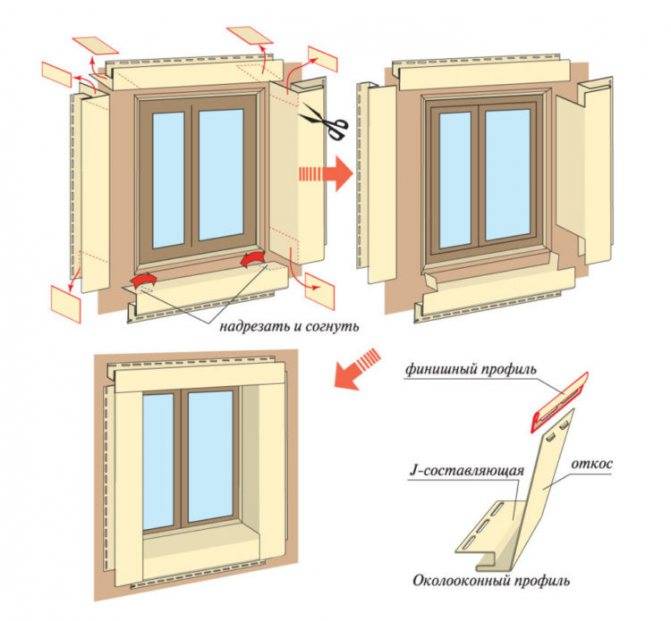

Околооконная планка
Установка околооконных профилей сайдинга Docke
Околооконным профилем Docke можно обрамлять проемы с откосами глубиной до 200 мм (с учетом толщины обрешетки). Использовать этот профиль можно для обрамления практически всех окон и дверей, если те были установлены по стандарту.
Околооконный профиль сайдинга – все тот же наличник, вся разница заключается в том, что к профилю прикреплен виниловый откос, которым можно прикрыть откос стены у окна или двери. Технология установки околооконных профилей аналогична технологии установки наличников, но с небольшим отличием:
- откосную часть околооконного профиля подрезают иначе, чем наличник;
- по периметру окна обязательно крепят финишную планку, в которой после располагают откосную часть профиля;
- в откосной части делают специальные насечки, обеспечивающие надежную фиксацию планки по всему периметру окна.
Пристенную часть околооконного профиля подрезают по рекомендациям к подрезке наличника. Ход подрезки откосной части, а также монтаж профиля производятся так: необходимо установить верхнюю и нижнюю планку, за ними – две боковых (рис. 24).
Подрезка элементов:
формирующую откос виниловую полку в верхней планке подрезают на длину верхнего откоса проема, вычтя из длины элемента величину температурных зазоров, которые следует сделать по обе стороны профиля;
Важно: Величина зазоров зависит от длины в инилового профиля. Зазор позволит планке свободно расширяться при увеличении температуры окружающего среды: панель не будет упираться в боковые откосы, а потому профиль не покоробится. При монтаже панелей учитывайте нынешнюю температуру воздуха: чем она ниже, тем большими следует оставлять зазоры
И наоборот: монтаж профилей в жаркую погоду предполагает минимальные зазоры или, как вариант, они вообще могут не делаться
При монтаже панелей учитывайте нынешнюю температуру воздуха: чем она ниже, тем большими следует оставлять зазоры. И наоборот: монтаж профилей в жаркую погоду предполагает минимальные зазоры или, как вариант, они вообще могут не делаться.
разметка нижнего профиля выполняется аналогично верхнему, однако по ней на этот раз отрезы не делают– «лишний» материал загибают на откосы стен (и с верхним профилем можно поступить так же – материал не подрезать, а подгибать на стены).
Монтаж отливов не обязателен – его заменяет нижняя околооконная планка.
Ход установки:
- Установка боковых профилей. Для этого необходимо верх бокового откоса упереть в верхний откос (удлинение боковой планки практически не наблюдается, потому элементы можно монтировать встык). Температурный зазор оставляют только между нижним краем полки бокового откоса и полкой нижнего профиля. Поскольку концы нижнего профиля были подогнуты к стене, щель в месте примыкания полок откосов будет незаметна.
- Для установки боковых откосов вначале левую панель необходимо сдвинуть вправо к центру проема (примерно на 10…12 мм), затем правую – аналогично влево. Так, сужаясь при низких температурах воздуха, верхний откос не вылетит из верхнего крепежного узла.
При выполнении работ на окнах, имеющих стандартные размеры, инженеры компании «Строймет» рекомендуют заполнять швы герметиком. Силикон при изменении температуры окружающей среды позволит склеиваемым деталям расширяться. Зачастую этого запаса бывает достаточно. Но на больших окнах швы нужно оставить без изменений – так профили не вздуются при расширении, вызванном изменением температур.

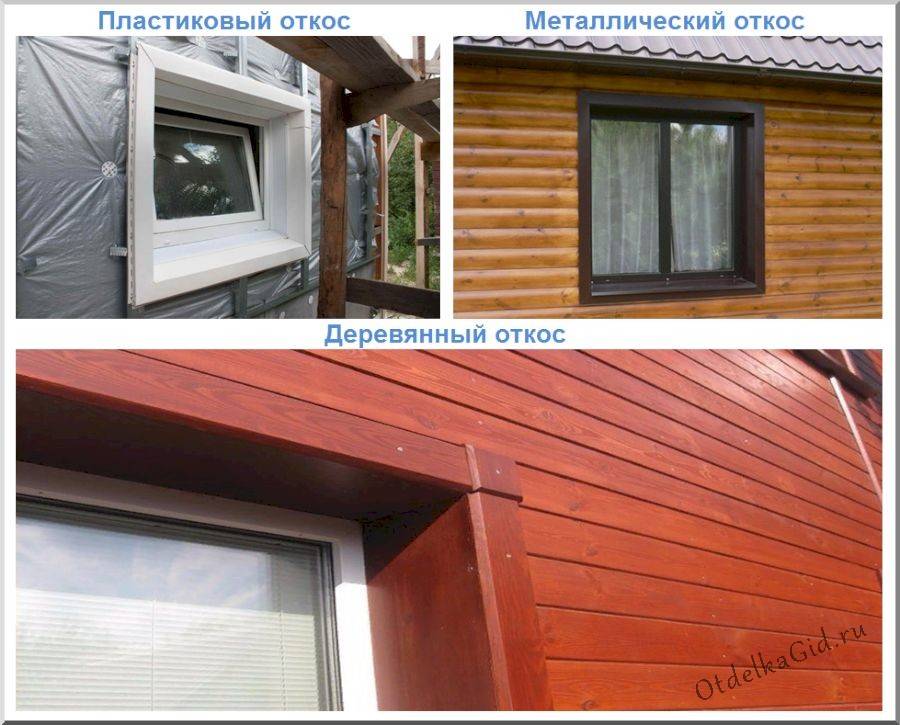

Какой сайдинг применяется для отделки оконных проемов
Чтобы обрамить любой проем, могут использоваться несколько основных разновидностей материала:
- Виниловый. Такой сайдинг производится из смеси ПВХ и специальных добавок и имеет большую популярность. Это объясняется отличными качествами продукции, среди которых выделяют устойчивость к атмосферным осадкам, перепадам температуры и небольшой вес. Несомненным достоинством изделия является доступная цена, которая значительно ниже остальных видов. При выборе пластикового материала учитывают, что в продаже часто встречается продукция, изготовленная из переработанного ПВХ и отличающаяся низкими эксплуатационными свойствами.
- Металлический. Такая разновидность по многим параметрам превосходит предыдущий вариант: поверхность металлосайдинга имеет лучшую устойчивость к воздействию ультрафиолета, что значительно увеличивает долговечность покрытия, материал хорошо имитирует древесную структуру и относится к разряду пожаробезопасных. К недостаткам можно отнести более высокую цену и возможность возникновения коррозии на поврежденных участках.
- Деревянный. Этот сайдинг также подходит для оформления проемов. Облицовка имеет отличный внешний вид. Недостатки: дороговизна и необходимость нанесения защитно-декоративного покрытия, поскольку производственная обработка постепенно истирается.
Для отделки дома могут использоваться различные виды материала: стеновой (фасадный) и цокольный, имеющие разное декоративное покрытие. Каждый вариант подходит для обрамления оконного или дверного проема.
Виниловый сайдинг
Большей популярностью пользуется виниловый сайдинг
Если выбирать из этих двух видов сайдинга, то нужно сказать, что виниловый материал все же более популярен для отделки дома, так как обладает многими положительными качествами, и при этом имеет цену ниже металлического:
- Он эстетичен и аккуратен, поэтому преображает строение буквально до неузнаваемости.
- Материал устойчив к влажности, так как негигроскопичен, морозоустойчив и хорошо переносит самые высокие летние температуры.
- Виниловый сайдинг легко привести в порядок. С него легко смывается пыль и попавшие на стены грязные брызги.
- При хорошем качестве материала и соблюдении правил монтажа виниловый материал прослужит достаточно долгий срок.
Металлический сайдинг
Металлический сайдинг значительно долговечнее винилового, естественно, при условии, что он качественный и изготовлен с полным соблюдением специальных технологий. Такой материал способен прослужить в течение 45 ÷ 50 лет, благодаря нанесенному на него полимерному покрытию, которое сохранит металл от возникновения очагов коррозии. Этот слой способен не только защитить основу сайдинга, но и преобразить его эстетически, так как может иметь различные расцветки и имитацию природных материалов – например, под натуральную древесину.
Металлический сайдинг (блок-хаус) значительно дороже, но и намного, долговечней
Материал жаростоек, и если винил при очень высоких температурах медленно плавится, то металл стойко их переносит.
Еще одним положительным качеством металлического сайдинга является его гибкость, что особенно важно при оформлении окон специальными профилями. Именно поэтому иногда даже при применении винилового сайдинга для общего оформления стен, окна предпочитают отделывать металлическими панелями. Есть у этого отделочного материала и недостаток — он тяжелее сайдинга из винила, поэтому его не рекомендуют применять для отделки старых домов с обветшавшими стенами, так как стеновой материал может попросту не удержать вес отделки
Есть у этого отделочного материала и недостаток — он тяжелее сайдинга из винила, поэтому его не рекомендуют применять для отделки старых домов с обветшавшими стенами, так как стеновой материал может попросту не удержать вес отделки.
Монтаж околооконной планки на разную ширину откоса
В этой статье мы рассмотрим три варианта крепления околооконной планки.
Расположение окна на одном уровне со стеной
Стыковка j-профиля под прямым углом
При таком раскладе сайдинг возле окна следует крепить при помощи j-профиля
Здесь важно правильно соединить профиль на каждом углу окна. Поэтому для начала по бокам окна монтируется рейка
Затем закрепляется j-планка над окном. Устанавливается она с выносом за раму на 6 см с двух сторон. На дне рейки над окном следует вырезать полоску, которую необходимо отогнуть вниз. На вертикальных рейках, установленных по бокам, также по бокам делается вырез на 2 см. На одной стороне верхней рейки сбоку делается срез под углом 45°. Так, выступ не будет бросаться в глаза. Дальше соединить боковые и верхние рейки между собой не составляет никаких проблем. Чтобы придать отделке завершенный вид, под окно также устанавливается j-планка.
Стыковка j-профиля под углом 45 градусов
Ширина откосов на оконном проеме до 20 см
Работа по монтажу околооконной планки выполняется в несколько этапов. Для начала по всему периметру окна монтируется финишная планка. В нее будет вставляться оконная фурнитура. После этого осуществляется монтаж околооконной планки.
Итак, первым делом монтируется нижний и верхний профиль. После этого монтируются боковые. Если будет устанавливаться отлив, то внизу профиль ставить не нужно. Соединять j-профиль необходимо под косым или прямым углом. Метод соединения будет полностью зависеть от дизайна отделки. Верхняя планка должна быть короче на 4 мм от общей длины верхнего откоса для температурного расширения. При нагревании панель будет упираться в откосы по бокам.
Схема стыковки профилей
Если монтаж околооконной планки выполняется на откосы фасада старой постройки, то могут наблюдаться неровности, которые впоследствии станут причиной появления щелей. Их можно заполнить силиконовым герметиком. Благодаря эластичности герметика, планка будет расширяться и сужаться по необходимости.
Ширина откосов на оконном проеме более 20 см
Отделка откосов
В данном случае окно отделывается панелями сайдинга. Они вставляются в профиль, который монтируется по всему периметру окна. На внешние углы устанавливаются наружные углы, а по периметру j-профиль. При таком раскладе околооконная планка не устанавливается.
Схема отделки
Когда применяется околооконная планка
Приоконный профиль является одним из доборных элементов для сайдинга, чаще всего используется для обрамления оконных проемов. При необходимости может выступать в качестве отделочного материала для облицовки внешней части дверной конструкции. Применение изделия имеет несколько особенностей:
- Установка осуществляется только при ширине откосов не более 20 (± 1–1,5) см. При расположении проема почти на одном уровне с внешней обшивкой монтируется наличник, при углублении более 200 мм отделка окна проводится сайдингом или софитом.
- Общая инструкция работ предполагает, что монтаж элементов будет производиться на начальном этапе, до укладки панелей. Это позволит более точно рассчитать расположение фасадной облицовки.
Для установки планки ширина откоса должна находиться в пределах 20 см
Хотя работа с такими деталями — несложное мероприятие, любые нарушения приведут к серьезным проблемам.
Общие требования к монтажу проемов
Не зависимо от способа облицовки оконных и дверных проемов существует несколько общих правил монтажа. Закрепляя панели и другие отделочные элементы необходимо учитывать свойство сайдинга изменять габариты во время перепада температур. Для того чтобы во время сжатий и расширений не произошло деформации материала, следует оставлять зазоры. Ширина их зависит от времени проведения облицовочных работ: в теплое время необходимо оставить 6-7 мм, в холодное – не меньше 10 мм.
При расчете необходимых материалов для облицовки окон рекомендуется учитывать определенный запас минимум в 5-6 см для каждой стороны проема.
Чтобы на элементах обшивки и панелях со временем не появилась ржавчина, для крепления следует использовать оцинкованные саморезы или дюбеля. Закручивают их в отверстия под прямым углом, в противном случае может произойти деформирование всей конструкции, которое довольно сложно будет устранить. Качество выполненной работы и срок эксплуатации обшивки во многом зависит от характеристик материала, поэтому лучше приобрести околооконные планки, наличники и другие комплектующие от известных производителей сайдинга.
Монтаж рядовых панелей сайдинга
Сразу оговоримся, что крепить рядовые панели можно по кругу, а можно отделывать одну стену. С точки зрения технологии монтажа сайдинга это не имеет значения.
Установка происходит в несколько шагов:
3.1. Первая полоса сайдинга вставляется в вертикальные пазы углового или Н-образного профиля и закрепляется саморезом точно по центру гвоздевых отверстий.
При этом крепятся метизы с центра панели к краям, по направлению к вертикальным планкам.
Полезно знать.
Чтобы удобнее было вставлять полосу ее нужно слегка выгнуть наружу.
Как уже говорилось, сайдинг панель заводится во внешний или внутренний углы. В том случае, если вы используете бюджетный вариант монтажа, обустроить внутреннюю панель можно способами, представленными на рисунке.
Как установить сайдинг панель правильно
При этом не забывайте оставлять зазор для расширения.
3.2. Панель сайдинга нужно опустить к начальной планке и защелкнуть. Для этого нужно чтобы замок полосы зацепился за стартовую планку. Ни в коем случае не «вытягивайте» панель. Поскольку в этом случае вытянется радиус панели и будут деформированы замки. Как установить сайдинг панель правильно – смотрите на рисунке.
Монтаж винилового сайдинга – установкаМонтаж винилового сайдинга – правильная установка
Полезно знать.
Если после того, как замок последующей полосы защелкнется на замке предыдущей, панель можно двигать по горизонтали – значит ее монтаж произведен по правилам.
3.3. После того, как панель установлена, ее можно закрепить метизом.
3.4. Все оставшиеся ряды, за исключением крайнего, выполняются в той же последовательности.
Если нужно соединить панели между собой, и вы не предусмотрели Н-образный профиль или вам не нравится, как он выглядит, можете сделать это следующим образом.
- Во-первых, удалить замковое соединения с панели.
- Во-вторых, наложить два листа друг на друга.
- В-третьих, обрезанную часть листа завести под замок.
Соединение сайдинг панелей между собой
Соединение сайдинг панелейНа фото показано, как это выглядит на практике
К сведению:
- Некоторые производители выпускаю панели без замкового крепления на конце листа сайдинга.
- Панели в местах стыка не герметизируются.
- Линия монтажа может быть ровной, а может быть со смещением.
Монтаж: материалы и инструменты
Перед тем, как крепить околооконную планку сайдинга, нужно подготовить необходимые материалы и инструменты.
Околооконный профиль для сайдинговых панелей
Специальный незаменимый элемент для работы.
Его используют специально для закрытия всех обрезных кромок, а также для отделки оконных полотен и других конструкций. Благодаря данному профилю можно также скрыть сайдинговые соединения по вертикали окон и обрезные горизонтальные края.
Наличник
В каких случаях применяется наличник.
Наличники для отделки и планки применяются в редких случаях, так как не каждая фирма их производит в комплекте. Обрамление оконных полотен производится в том случае, когда они находятся на одном уровне со стеновой поверхностью.
Планка для установки
Сайдинг, планка околооконная для установки оконного полотна.
Данный элемент используется в том случае, когда проем имеет какие-то дефекты, типа перекосов и заменяет J-планку. Но проем должен быть на уровне со стеновой поверхностью.
Фаска
Сайдинг околооконная планка-фаска.
Данный элемент заменяет сайдинговый оконный элемент и применяется с финишной деталью, что полностью обновляет общую картину фасада.
Ширина откосов и приоконная планка
Хотя схема монтажа одинакова, последовательность и способ сборки может отличаться. Зависит это от ширины откоса и способа подрезки.
Окно установлено на уровне стены
Околоконная планка не используется, так как в проеме отсутствуют откосы. Для обрамления берут J-профиль.
Пошаговая инструкция следующая.
- Нарезают профиль по размерам, боковые планки сразу крепят к краю проема.
- Верхняя перекладина выступает на 6 см с обеих сторон. Перед установкой с края детали делают надрезы длиной в 2 см и загибают фрагменты вниз.
- Для большей эстетичности рекомендуют срезать угол под 45 градусов, но это не обязательно.
- Крепят планку, а загнутые фрагменты вставляют в боковые профили.
Отлива в такой конструкции тоже нет. Вместо него вырезают из J-профиля элемент нужной длины и ставят внизу.
Оконный проем с откосами шириной до 20 см
Монтаж с подрезкой Монтаж на проем глубиной в 20 см выполняется 2 способами – с подрезкой углов и без него. Второй способ встречается чаще.
- В проеме с откосами первыми устанавливают горизонтальные планки – верхнюю и нижнюю, если нет отлива. Подрезают их особым образом. Длина верхней планки составит ширину окна плюс 6 см с каждой стороны. Изнутри планка подрезается на 6 см с каждой стороны, а внешняя, более узкая часть остается неизменной. Фрагменты широкой части не отрезаются, а загибаются.
- Нижняя планка подготавливается таким же образом.
- Боковые крепят на финишную планку, согнутые язычки верхней планки загибают и вводят как бы внутрь бокового профиля. Язычки нижней загибают вверх и то же вводят в профиль.
Откосы окон более 20 см
При глубине окна более 20 см установить оконную планку невозможно. Обрамление делают, используя другие элементы.
- По периметру рамы устанавливают финишную планку.
- По периметру проема фиксируют внешний уголок.
- Откос зашивают кусками ламелей. При монтаже учитывают тепловой зазор.
- Углы перекрывают простыми уголками или двойными планками.
