Стропильная системы крыши своими руками пошагово

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

Монтируем доски своими руками, отступая от края стен в среднем на полметра.
Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Монтаж стропильной системы (пошагово)

Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.

1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.

2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.

3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.

4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.

5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.

Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка

Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра

Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.

6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.

7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

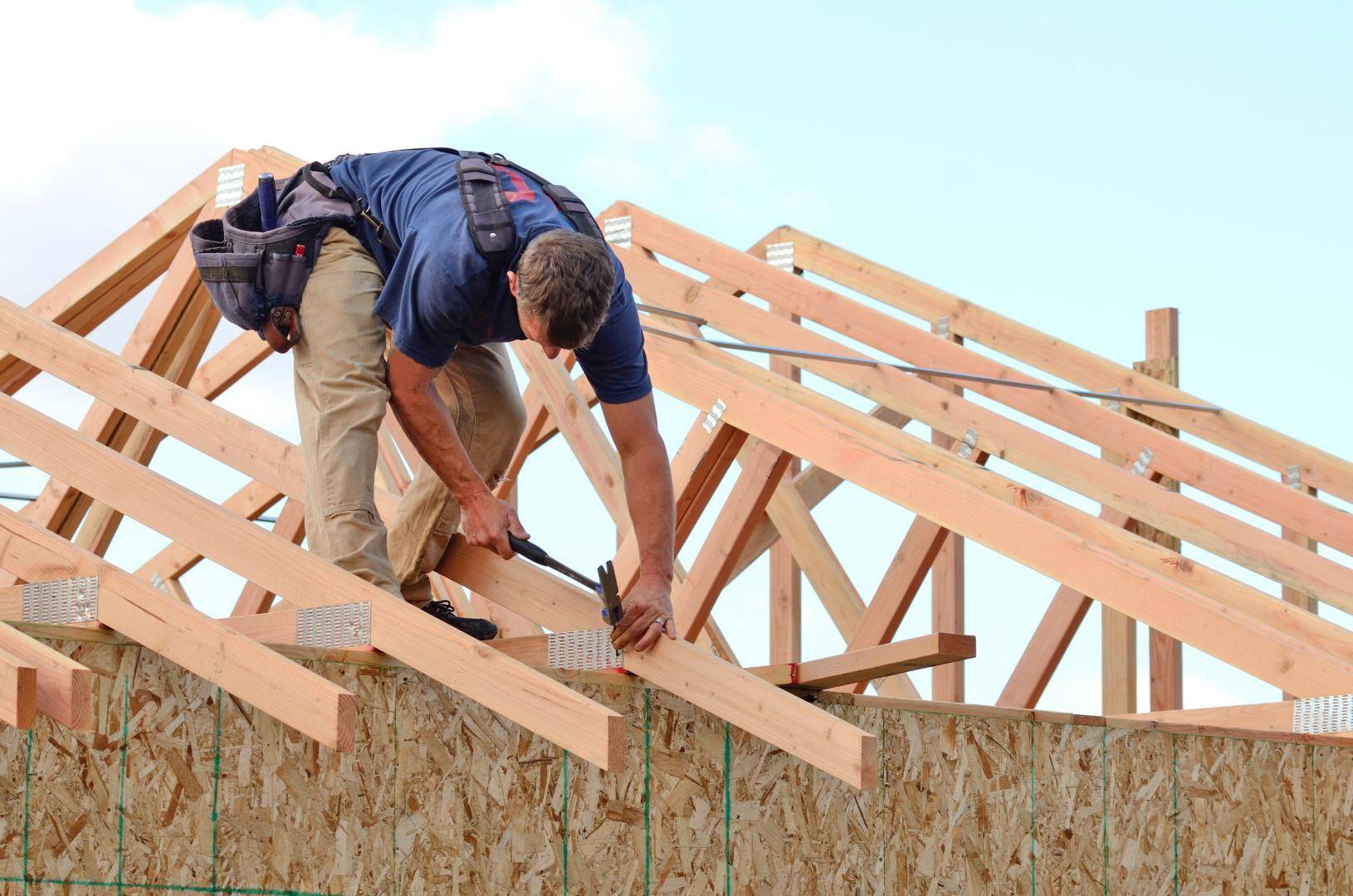

Установка стропил двухскатной крыши своими руками

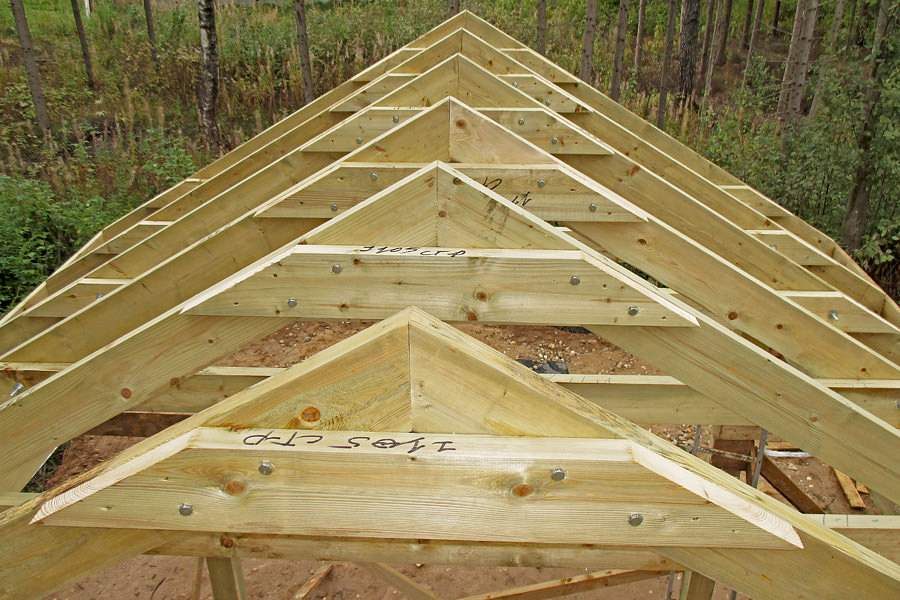

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

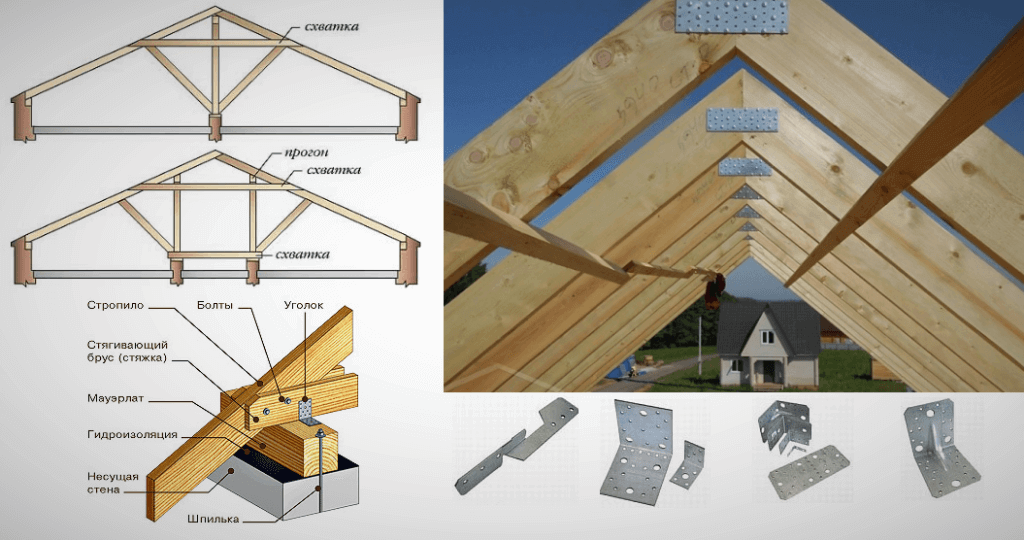

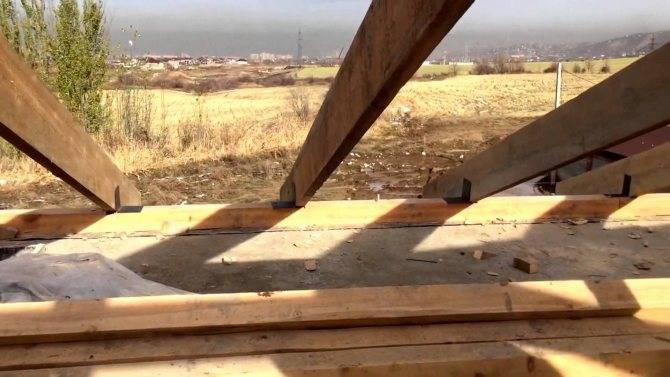

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

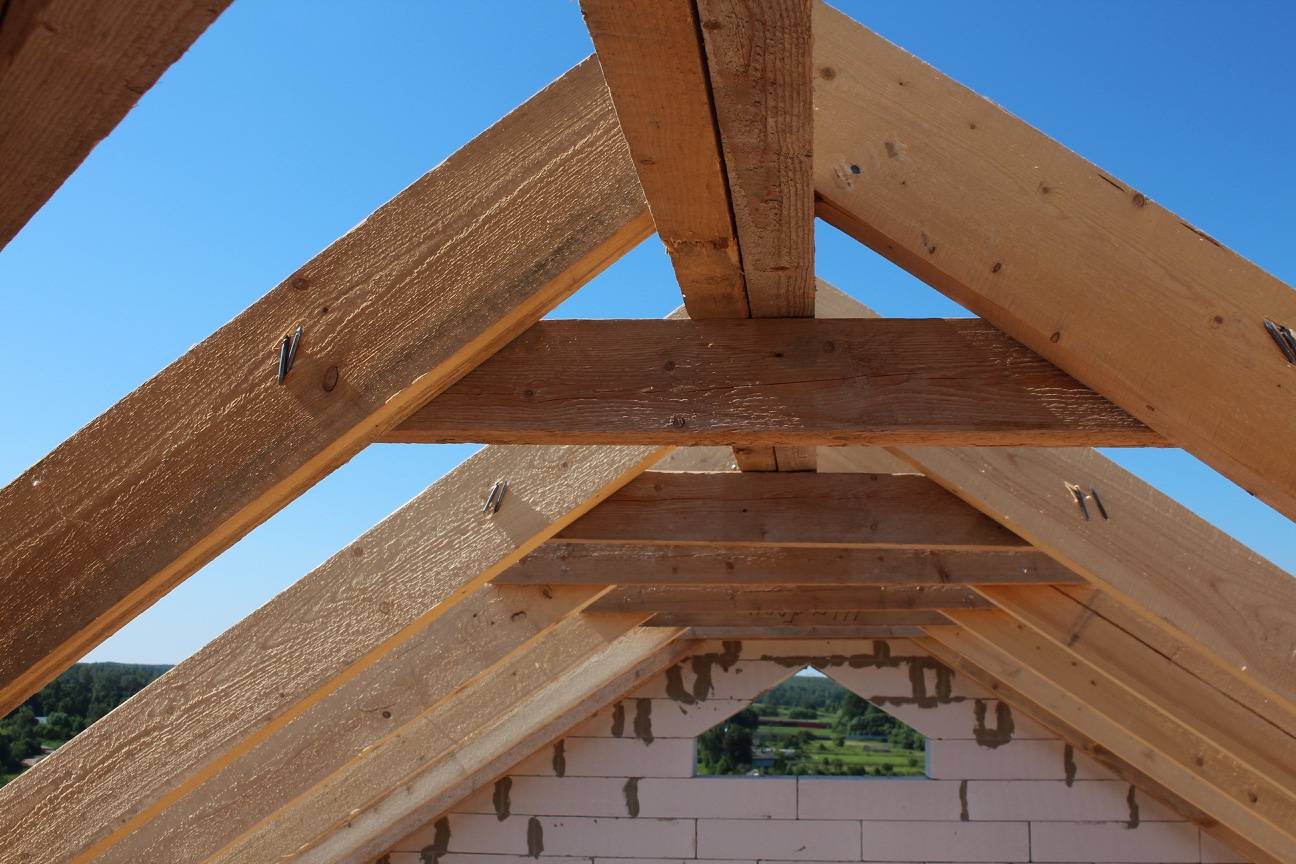

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

Простые и сложные варианты стропильной системы

Простая стропильная система является самым древним и простейшим видом. Несущая конструкция кровли состоит всего из пары стропил. Внизу стропила могут быть прикреплены либо к каменной кладке, либо к потолочным балкам. В этом случае потолочные балки выполняют ту же функцию, что и анкерная балка для плоских крыш.

Если потолочные балки проходят по периметру стен и образуют карниз, то система дополняется наклонным элементом, который крепится с обоих концов. Стропила должны быть правильно укреплены в плоскости кровли.

Пространственное усиление может быть, например, опалубкой, прибитой к доскам сверху. Или доски прибивают к стропилам под углом снизу.

Стропила иногда также поддерживаются вертикальными распорками или прогонами, расположенными либо наверху, либо с помощью промежуточных прогонов, которые, однако, не привязаны к стропилам полными стяжками (как в случае с системами прогонов).
Балочная система выполняет две важные статические функции — уменьшает пролёт стропил и обеспечивает жесткость фермы в поперечном направлении (передает напряжение и давление). В случае стропильной системы с прогонами (где балки размещаются на прогонах), они также обеспечивают передачу нагрузок от стропил на прогоны.
Характерной особенностью такой стропильной системы является то, что каждая пара стропил разложена деревянной призмой, так называемой трубой. Обычно его делают на пролете около 6 ÷ 11 м.

Балка соединяется со стропилами так называемой пластиной типа «ласточкин хвост». Он должен передавать как растягивающие, так и сжимающие силы, вызванные ветром. Тягу здесь передает пластина в форме рыбьего хвоста, которая вклинивается в выемку в стропиле.
