Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Характеристика керамогранита как материала

При подборе облицовки вентилируемых фасадов важно обращать внимание на ее толщину. Для вентфасадов подходит керамогранит толщиной не менее 10-12 мм. Если плитка толщиной 8 мм, то она не подходит – всё дело в том, что на высоте на поверхность стены действуют существенные ветровые нагрузки

Поэтому плитки должны быть достаточно толстыми, чтобы выдержать их и не треснуть. Более того, лапки кляммера рассчитаны именно на указанную стандартную толщину фасадной плитки

Если плитка толщиной 8 мм, то она не подходит – всё дело в том, что на высоте на поверхность стены действуют существенные ветровые нагрузки. Поэтому плитки должны быть достаточно толстыми, чтобы выдержать их и не треснуть. Более того, лапки кляммера рассчитаны именно на указанную стандартную толщину фасадной плитки.

Единственным исключением из указанного правила являются новейшие сверхтонкие панели, толщина которых составляет всего 3 мм, причем ширина таких материалов может достигать 3 м. Такой керамогранит крепится на клей к горизонтальным фланцам – такой вариант облицовки сложно назвать навесным фасадом, поэтому так называемый тонкий керамогранит относится к другому виду облицовки.

Конструкция подсистемы фиброцемент

1. Кронштейн несущий, кронштейн опорный.
2. Прокладка, терморазрыв.
3. Анкер с дюбелем (для основания стены)
4. Шпилька с шайбой и гайкой (для металлоконструкции)
5. Утеплитель, мембрана. (с утеплением фасада)
6. Профиль, направляющая.
7. Угловая планка (планки внешнего угла)
8. Лента EPDM 60 мм, 80 мм.
9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
10. Втулки нержавеющие
11. Конструкция оцинкованная (короб с полимерным покрытием)

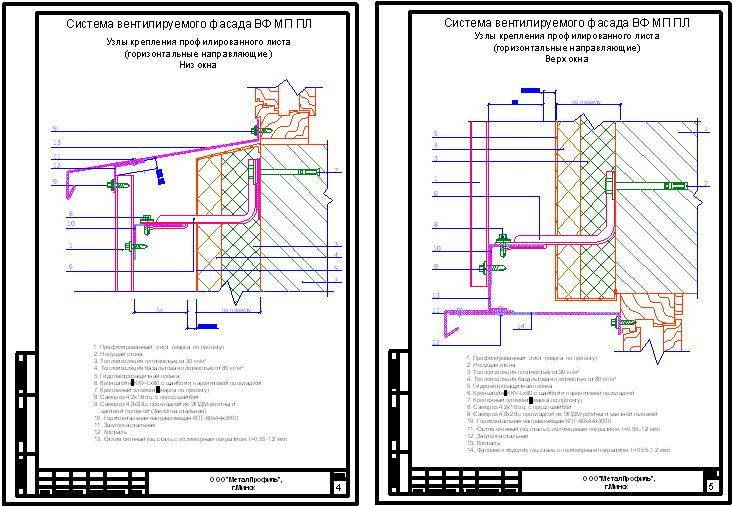

12. Откосы левый и правый.
13. Отливы
14. Парапетная крышка.
15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления “Оптима” или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

• Нержавеющая система
• Вертикальная или перекрёстная
• Межэтажная в перекрытие
• Оцинкованная система
• В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

1. На саморезы
2. На торцевые кляммера
3. На клей
4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов “Оптима”, ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

1. Asahi
2. Kmew
3. Nichiha
4. Konoshima
5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

• Кронштейн крепёжный (50-380 мм)
• Прокладка ПОН-Б
• Направляющая 65*30 (оц. пп.)
• Профиль Г-образный (оц.пп.)
• Кляммер стартовый под ФЦП*
• Кляммер Рядовый под ФЦП*
• Заклёпки 4*10 мм.
• Примыкания
• Доборные элементы откосов
• Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Подготовка клеевого состава

Для укладки плитки следует применять специализированные или, как минимум, максимально подходящие по характеристикам сорта клея. Он реализуется в сухом виде, подлежит разбавлению водой в определенной консистенции.

Густота готового раствора должна быть такой, чтобы клей свободно наносился, не стекал с поверхности, но не был слишком вязким. Видов клея имеется великое множество, для исключения возможных ошибок следует ознакомиться с руководством по использованию на упаковке.

Точное следование инструкции, соблюдение пропорции разведения и времени выдержки состава перед использованием увеличивают прочность клея и его сцепление с плиткой и основой.

Правила выбора керамогранита

Покупку материала нужно проводить, принимая во внимание несколько важных моментов:

1. Использование крупногабаритных плит из керамогранита размером 60 х 60 см позволяет уменьшить количество соединительных швов, визуально придать строению больший размер. Варианты меньших размеров — 30 х 30 или 40 х 40 см, более просты в установке и обладают меньшей массой.
2. Керамогранитные плиты рекомендуется приобретать с запасом, общий объем должен превышать площадь стен примерно на 10 %.

Одним из основных параметров при покупке керамогранита является его фактура. Наиболее распространенные варианты и их отличия:

1. Полированная. Характеризуется высоким коэффициентом отражения, плиты — блестящие и гладкие, что следует из названия.
2. Матовая. Поверхность не полируется и не шлифуется, стоимость минимальна в сравнении с прочими вариантами фактур, обладает высокой твердостью и прочностными характеристиками.
3. Неполированная. Керамогранит полируется частично, его отражательная способность не превышает 20 %.
4. Рустикальная. Плиты подвергаются искусственному старению, что позволяет создавать уникальные архитектурные проекты.
5. Шлифованная. Керамогранит обрабатывается грубыми абразивными материалами.

Многообразие оттенков керамогранита, представленных в продаже, позволяет без труда оборудовать вентилируемые фасады в соответствии с любым дизайнерским решением.

Как рассчитать количество керамогранита для вентилируемого фасада?

При обустройстве вентилируемых керамогранитных фасадов рекомендуется приобретать материал с запасом до 15 %, точное количество определяется в зависимости от угла монтажа плитки по отношению к базовым поверхностям, а также от типа используемого шва.

Основная масса отходов во время строительных работ формируется из-за неоднократной резки и сверления керамогранита. Запасной материал в размере до 2 % от требуемого для выполнения работ объема позволит быстро заменить разбитые плиты и продолжить монтаж без дополнительных поездок по магазинам.

Отделка фасада керамогранитом

Керамогранитные фасады структурно складываются из нескольких компонентов:

• Каркас. Он устанавливается на наружную стену. Каркас понадобится для крепления керамогранита. Структурно складывается из системы направляющих профилей и вспомогательных элементов, установка выполняется на несущую стену при помощи дюбель-гвоздей. Делается из нержавеющей стали или алюминия. Существует в двух видах – горизонтальном и вертикальном. Специальная система кронштейнов устанавливается посредством крепления. Благодаря специфической конструкции кронштейнов можно регулировать размер зазора.
• Утеплительный и гидроизоляционный слой. Обычно для утепления стен снаружи применяются следующие средства: пенополистирол, минвата или полиуретановая пена. Желательно ознакомиться с особенностями каждого типа утеплителя, которые даны на упаковке. Для каждого из типов строительных материалов подходит конкретный утеплитель.
• Непосредственно облицовка. Керамогранит должен обладать устойчивостью, не утрачивать яркости, не поддаваться воздействию агрессивных веществ.
• Дополнительные узлы и элементы. К дополнительным узлам и компонентам относят разнообразные изделия и доборные элементы. Это могут быть различные резиновые прокладки, вставки, играющие роль декора. Все узлы и элементы выполняются из различных материалов: алюминий, полимерные вещества, полиуретан.

Поэтапная установка

Сделать вентилируемый фасад самостоятельно просто. Главное, помнить про инструкцию и четко следовать ее советам:

Разметка под кронштейны

Важно чтобы элементы были закреплены идеально ровно. От этого будет зависеть, насколько надежно будет, установлена вся конструкция. Для этого используют строительный уровень, нивелир и отвес

Профессионалы выбирают лазерный уровень. По-особенному устанавливаются кронштейны от угла стены, оконных и дверных проемов. Для этого от края отмеряют 15 см и обозначают соответствующую линию. Установка кронштейнов. По разметкам проделываются отверстия. Их глубина должна совпадать с размером дюбеля, которым будет фиксироваться кронштейн. Обязательно следует учесть тот факт, что элементы не должны находиться в межи шовном пространстве. Такой способ крепления будет ненадежным. Пароизоляционная пленка. Ее укладывают на стену без стыков, но на хлест 10–15 см. Для надежности, места, где один слой находит на другой, проклеивают скотчем. Мембрана должна лежать плотно на стене потому ее подрезают в том месте, где расположен кронштейн. Укладка утеплителя. Материал нужно разместить плотно. На стыках не стоит оставлять зазоры больше чем 1–2 мм. Утеплитель, который выпускается в плитах нужно укладывать в шахматном порядке. Чтобы закрепить слой нужно использовать зонтичные дюбеля (2 шт. на одну плиту). Ветрозащитная пленка укладывается так же, как и пароизоляционная – плотно и внахлёст. Все три слоя закрепляют дюбель с широкими шляпками (3 на одну плиту). Фиксация профиля. Элементы закрепляются на кронштейнах. Для фиксации используют заклепки. Установка профиля позволяет сделать вентиляционный зазор. Установка декоративной отделки

Для этого используют строительный уровень, нивелир и отвес. Профессионалы выбирают лазерный уровень. По-особенному устанавливаются кронштейны от угла стены, оконных и дверных проемов. Для этого от края отмеряют 15 см и обозначают соответствующую линию. Установка кронштейнов. По разметкам проделываются отверстия. Их глубина должна совпадать с размером дюбеля, которым будет фиксироваться кронштейн. Обязательно следует учесть тот факт, что элементы не должны находиться в межи шовном пространстве. Такой способ крепления будет ненадежным. Пароизоляционная пленка. Ее укладывают на стену без стыков, но на хлест 10–15 см. Для надежности, места, где один слой находит на другой, проклеивают скотчем. Мембрана должна лежать плотно на стене потому ее подрезают в том месте, где расположен кронштейн. Укладка утеплителя. Материал нужно разместить плотно. На стыках не стоит оставлять зазоры больше чем 1–2 мм. Утеплитель, который выпускается в плитах нужно укладывать в шахматном порядке. Чтобы закрепить слой нужно использовать зонтичные дюбеля (2 шт. на одну плиту). Ветрозащитная пленка укладывается так же, как и пароизоляционная – плотно и внахлёст. Все три слоя закрепляют дюбель с широкими шляпками (3 на одну плиту). Фиксация профиля. Элементы закрепляются на кронштейнах. Для фиксации используют заклепки. Установка профиля позволяет сделать вентиляционный зазор. Установка декоративной отделки.

Внимание! Если дом сделан из легких, пористых материалов, крепежи стоит установить в межэтажных перекрытиях. Если точно придерживаться такой инструкции, то самостоятельно смонтированный вентилированный фасад прослужит очень долго

Ну конечно, нужно правильно рассчитать свои силы. Если нет уверенности, то лучше воспользоваться услугами профессиональной бригады

Если точно придерживаться такой инструкции, то самостоятельно смонтированный вентилированный фасад прослужит очень долго. Ну конечно, нужно правильно рассчитать свои силы. Если нет уверенности, то лучше воспользоваться услугами профессиональной бригады.

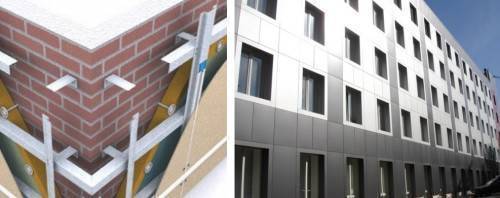

Предназначение и особенности конструкции

Используются вентилируемые фасады зданий для повышения теплосохраняющих качеств стен. В состав конструкции этого типа обычно входят такие материалы, как:

• гидро- и пароизоляционная пленки,
• утеплитель,
• элементы обрешетки,
• чистовая внешняя обшивка.

Конструкция вентилируемого фасада, как видите, достаточно проста. Чаще всего подобные системы собираются прямо на месте, после возведения стен. Иногда для утепления домов используются и готовые фасады, выпущенные промышленным способом. В любом случае подобные конструкции не только позволяют сэкономить хозяевам домов на отоплении, но еще и защищают от разрушения стены здания, значительно повышая срок их службы.

От других видов фасадных систем вентиляционные отличаются прежде всего наличием прослойки, по которой свободно проходит воздух, удаляя влагу. На данный момент навесные фасады этого типа считаются самыми эффективными и используются повсеместно. Подобные системы часто можно видеть на жилых домах разной этажности, на общественных зданиях, на стенах магазинов, кафе, ресторанов, развлекательных комплексов и т. д.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

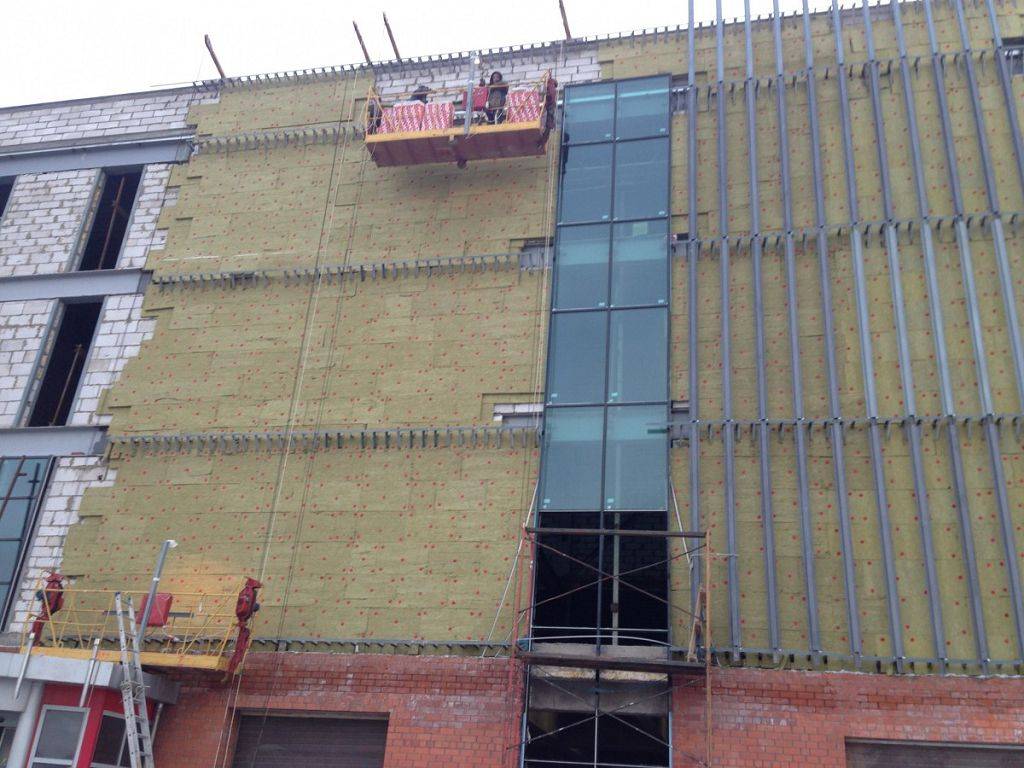

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов. Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Облицовочный материал

Хотя облицовочный материал идет подпунктом после теплоизоляции и завершает подраздел последовательности выполнения технологических операций в карте, ему должна быть отведена отдельная глава статьи. Технология облицовки фасада керамогранитом предусматривает защитно-декоративные функции плитки для теплоизоляции, крепежной системы, стен строений от атмосферных воздействий.Итак:

• Определяются параметры облицовочных материалов.
• Они могут быть размером 300х300 мм, 600х600 мм, толщиной до 10 мм.

• Определяется способ монтажа. Наиболее простой вариант – видимый шов, когда облицовочные плиты крепятся на Т-образный профиль шурупами, заклепками, кляймерами, саморезами через губчатые прокладки, можно использовать силиконовые уплотнения.
• Для маскировки Т-образного профиля производится его окрашивание порошковой краской, в цвет облицовочной плиты.
• Керамогранитные плиты укладываются без швов, со скрытым креплением, если используется материал относительно большого веса.

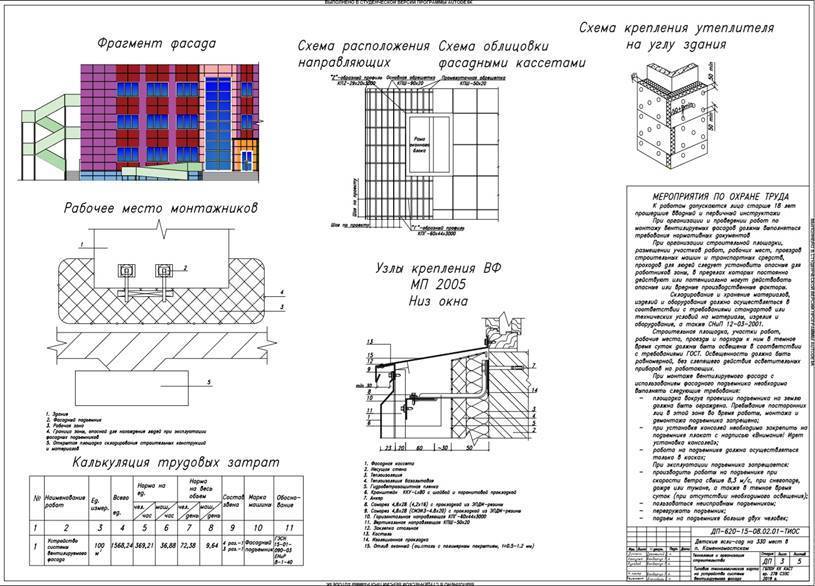

Примерный перечень руководящих документов:

Технология работ и их организация:

• Подготовительные работы. Этот подраздел содержит описание всех подготовительных работ со ссылками на нормативные документы, приводятся чертежи с подробной спецификацией и обозначениями. Чтобы не быть голословными представляется примерный набор работ. Почему? Если используется типовая технологическая карта, то в ней уже все расписано подробно, а если она взята за основу, то индивидуальная карта привязывается к конкретным действиям, параметрам и условиям.
• технология выполнения работ предусматривают площадку для монтажных работ, подъезды, подходы к ней и близлежащей территории освободить от посторонних предметов, очистить от мусора, оградить согласно СП 48.13330.2011. Ограждение выставляется и должно удовлетворять требования ГОСТ 23407-78. Устанавливаются предупреждающие знаки по ГОСТ 12.4.026-2001.
• Фрагмент площадки для монтажных работ, с устройством лесов на захватке, соответствует заводскому комплекту и приведен ниже. Условные обозначения взяты из РД-11-06-2007, показана граница опасной зоны, определяющая место падения предметов с ярусов лесов, требующее временного ограждения.

Пошаговая инструкция по монтажу фасадных керамогранитных плит

Облицовка стен плитами (вентилируемая фасадная система) состоит из нескольких конструктивных элементов:

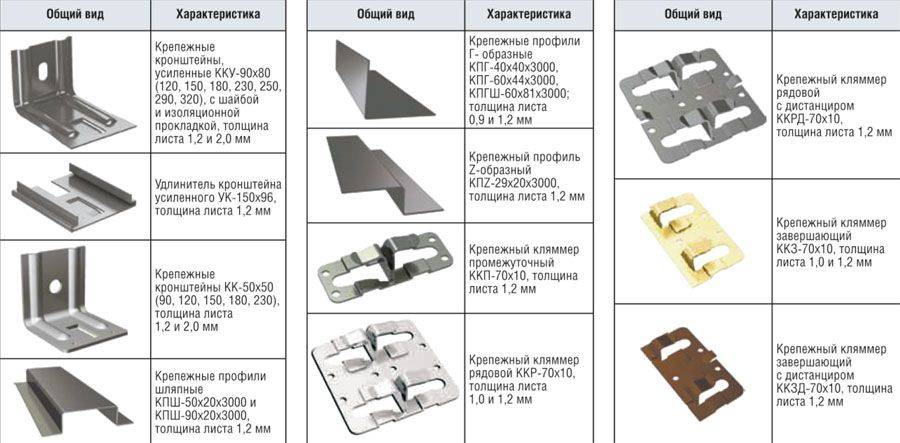

Крепежи для монтажа керамогранита

Схема сборки элементов подконструкции и плит керамогранита. Вариант 1

Во время предварительного планирования подсчитайте количество оконных проемов и дверей, определите места входа/выхода инженерных коммуникаций. К ним должен быть доступ для оперативной ликвидации аварийных ситуаций.

Любой монтаж вентфасада нужно сначала правильно просчитать

Шаг 1. Разметка стены. Нужно сразу обозначить месторасположение кронштейнов на стене. Чертежи по размещению кронштейнов входят в став документации на вентилируемые фасады. По ним определите крайние контрольные точки.

Закрепите два самых верхних кронштейна, от них опустите длинный отвес и обозначьте крайние нижние точки. Веревкой с синькой отбейте вертикальные линии.

Узел крепления кронштейна к стене здания

Разметка и сверление отверстий

Цены на популярные модели перфораторов

Кронштейн Г-образной формы под установку направляющих

Принципиальная схема установки утеплителя

Принципиальная схема установки двухслойного утеплителя

Последовательность фиксации плит

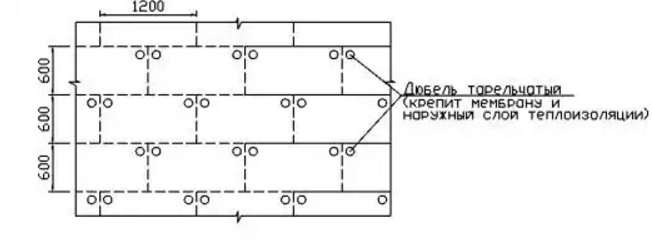

Крепление утеплителя дюбелями

Цены на минеральную вату

Схема установки ветрогидрозащитной мембраны

На этом первая часть монтажа плит из керамогранита закончена, можно приступать ко второму этапу.

1. Строго по уровню закрепите два крайних несущих профиля, отрегулируйте их положение по отношению к стене. Еще раз проверьте пространственное положение.
2. Натяните между ними веревки и по ним монтируйте остальные вертикальные элементы. Мы уже упоминали, что фиксация может делаться заклепками или болтами. Никогда не покупайте элементы, которые крепятся саморезами, они изготовлены из тонкой стали и не рассчитаны на большие нагрузки.
3. После того как выставлены вертикальные рейки, фиксируйте к ним горизонтальные. Чем чаще проверяете их положение, тем меньше разочарований ожидает во время монтажа керамогранитных плит.

Шаг 2. Монтируйте плиты. Они фиксируются при помощи металлических кляймеров.

Схема крепления керамогранита

Вот так выглядят кляммеры для монтажа керамогранита

Крепление стартовых кляммеров

Установка керамогранитной плиты

Установка плит керамогранита

Важно соблюдать зазоры между плитами

Расстояние между боковыми гранями плит контролируется визуально, но некоторые виды кляймеров имеют специальные упоры. С ними работать быстрее и легче, а внешний вид фасадной стены улучшается.

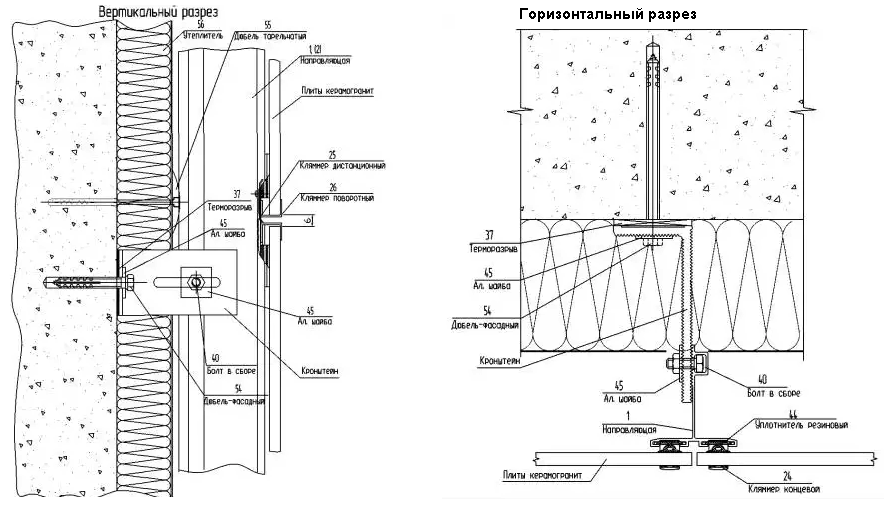

Узел крепления керамогранита в направляющей

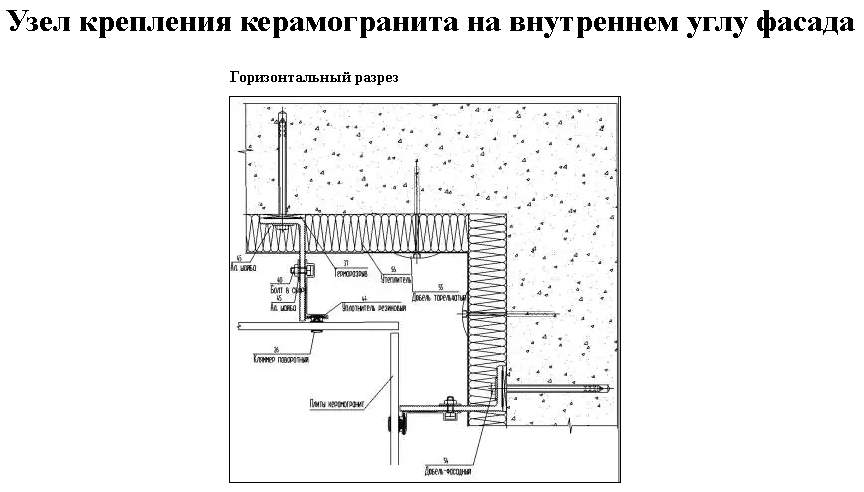

Узел крепления керамогранита на внутреннем углу фасада

Узел крепления феода на наружном углу здания

Шаг 3. Если на стене есть выходы труб или электрических кабелей, то в этих местах в керамогранитных плитах следует делать технологические отверстия.

На правильно установленном каркасе работы выполняются быстро. Помните, что потерянное время на разметку и монтаж несущих элементов всегда возвращается во время монтажа.
