Для каких грунтов они подходят?
Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.
Поэтому при определении пригодности грунта принято рассматривать только механические качества.
Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):
- Песчаные.
- Супеси.
- Суглинки.
- Глинистые.
Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.
С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума
При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума
При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.
Как самостоятельно закрутить винтовые сваи
Подготовив несколько отверстий, было решено пробовать вкручивать своими силами. Работали вдвоём, причём сваи вкручивались относительно легко и останавливались примерно на одном уровне. Ориентировочно – это 170-180 см. Судя по всему на этой глубине начинался другой более плотный материал, а может быть такие же – большие камни. Глубина промерзания в нашем регионе гораздо меньше.
Работа велась стандартным способом: в технологическое отверстие вверху сваи вставляли согнутый лом. С двух сторон лом удлиняли кусками труб по 2,5-3 метра. Получался довольно хороший рычаг, благо место под строительство заранее было подготовлено. Контроль вертикали вели обычным пузырьковым уровнем, без использования двухстороннего магнитного. Ямки засыпали и трамбовали тем грунтом, который из них извлекли.
После того, как все сваи были вкручены, на трубах сделал разметку горизонта, чтобы обрезать их в одну плоскость. Для этого применялся обычный гидравлический уровень. У меня есть лазерный, но в яркий солнечный день такой вариант не годится. Первоначальная высота сваи была отмечена 100 см., соответственно на более высоком уровне участка она получилась 80 см. И это хорошо видно на фото.
Чтобы точно отметить горизонтальный рез по периметру всей трубы, использовался обычный лист бумаги формата А4. Его как раз хватает, чтобы обернуть сваю диаметром 89 мм. и при этом сделать точную аккуратную разметку. Чёрный маркер хорошо был виден на рыжем цвете железной трубы.
Маленькая «болгарка», 4 тонких отрезных диска на 115 мм., 45 минут неторопливой работы и все сваи были обрезаны в один уровень. Остатки лишних отрезанных труб получились от 40 до 65 см. И не забывайте одевать защитные очки или маску. Глаза у вас одни и других не будет…
Теперь предстояло залить сваи бетоном. Заранее был приготовлен речной песок (примерно 40-50 ведер) и 2 мешка цемента марки 400. Раствор готовили в старом алюминиевом баке, который раньше служил в столовой или общепите. При помощи перфоратора и насадки-миксера такая работа не составила особого труда. Цемент и песок смешивались в пропорции 1:3.
Через некоторое время после заливки и трамбовки (обычная арматура 6-8 мм. для прокола раствора), бетон даёт усадку. Приходится подливать раствор в уровень труб ещё 6-8 см. Стоит это учитывать и не устанавливать оголовники сразу.
На следующий день были установлены и приварены оголовники. Монтаж элементарный: одеваешь сверху на трубу и привариваешь вертикальным швом (я делал именно так). Со сварных швов был удалён шлак небольшим молотком.
Так как у меня есть хороший краскопульт, компрессор и длинные кислородные шланги, решил покрасить винтовые сваи в чёрный цвет. Использовалась краска по металлу и ржавчине 3 в 1.
Особенности ввинчивания свай своими руками
Работу ручным методом можно выполнить и вдвоём, однако удобнее, проще, а главное, качественней она будет сделана, если в ней участвуют 4 человека. При этом, длина рычага должна быть около 2,5 м. Выполнение полной разметки перед началом работ – это неверное решение. В этом случае легко ошибиться, ведь свая может уйти в сторону при начале ввинчивания. Лучшим вариантом будет разметка в процессе работы. Примерный порядок можно увидеть на фото ниже.
ФОТО: восток-сваи.рфПорядок разметки и ввинчивания свай на участке
Изначально необходимо выкопать приямок, который позволит начать ввинчивание сваи в грунт. Его глубина должна быть 50-80 см. После этого можно начинать процесс с обязательным контролем при помощи двух уровней. Здесь удобнее работать втроём или впятером. При этом, один работник следит только за вертикалью сваи по обоим уровням.
Ввинчивать опору необходимо до тех пор, пока ноги не начнут «пробуксовывать», а опора намертво не встанет. Только в этом случае можно быть уверенным, что она будет надёжно держать строение.
ФОТО: shopces.ruСваи не всегда будут вворачиваться до одного и того же уровня
Свая №2: нюансы
Когда первая свая на месте, можно приступить к разметке второй. На необходимом расстоянии от ввинченной опоры также делается приямок. Немного заглубив вторую опору, замеры перепроверяются. При необходимости, её можно подвинуть. Для этого сваю наклоняют в сторону, противоположную от той, в которую её нужно сместить. Далее делается 1-2 оборота, свая выравнивается, а расстояние снова перепроверяется.
ФОТО: project789263.tilda.wsВвинчивание под небольшим наклоном позволит сдвинуть сваю в нужном направлении
Остальные винтовые сваи
Далее по выше представленной схеме, аналогично с первыми двумя, ввинчиваются оставшиеся угловые опоры. После того, как все 4 сваи на месте, между ними натягивается шнур, по которому можно выставить промежуточные основания. Теперь остаётся лишь обрезать все опоры по необходимой горизонтали. В этом поможет лазерный уровень либо нивелир. Первый найти значительно проще, да и работа с ним не требует особых навыков.

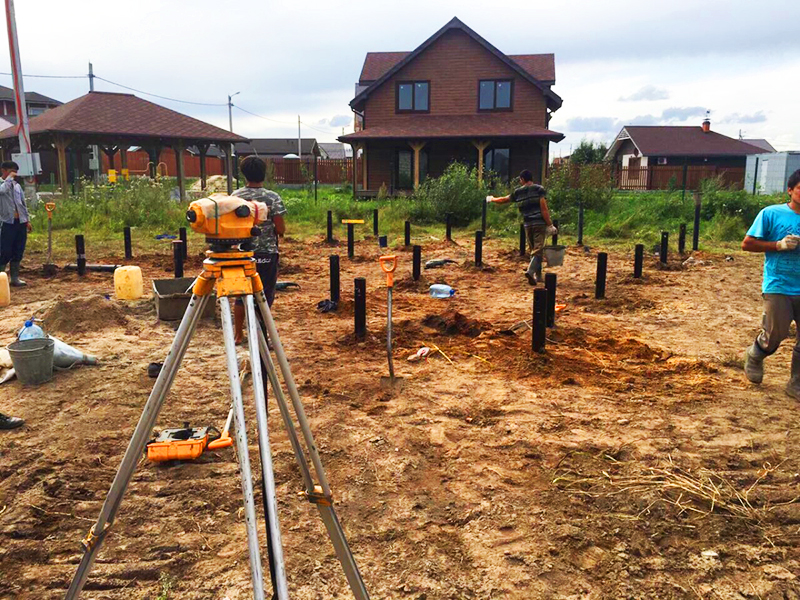

ФОТО: sk-evrodom.ruНивелир позволит отрезать сваи по заданному уровню
Цены на винтовые сваи 133 мм
Стоимость установки винтовых свай
Работа по установке винтовых свай относится к разряду достаточно сложных. Поэтому целесообразно привлечение профессионалов к её выполнению. Стоимость услуг монтажной бригады будет зависеть от того, с какой техникой работают строители.
Ориентировочные цены представлены в таблице.
Цена закручивания сваи зависит от следующих параметров:
- доставка;
- длина сваи;
- диаметр трубы;
- количество и диаметр лопастей;
- наличие оголовка;
- вид техники.
Как видим, залогом правильно смонтированного винтового фундамента является правильная установка винтовых свай. Она предусматривает: соблюдение вертикального и горизонтального уровней, выдержку заданных промежутков между сваями, соблюдение предельных отклонений и т.п. Однако винтовой фундамент – это возможность продолжить строительство дома сразу после монтажа свай на надежном и прочном основании.
Монтаж свай своими руками
Виды свай
Винтовые сваи имеют два основных вида:
- Сварные.
- Литые.
Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.
От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.
Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.
Кроме того, имеются различия по количеству лопастей.
Существуют винтовые сваи:
- Однолопастные.
- Многолопастные.
Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.
Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.
В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.
По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.
Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.
О правилах установки
Отметим, что есть свои правила установки. Для установки винтовых свай не возбраняется выбрать грунт, рядом с которым проходят подземные коммуникации. Следует сказать, что сделать свайно фундамент можно и для добавления пристроек к дому. Такой способ популярен и для возведения загородных построек.
Отметим, что основа может быть установлена и машинным способом
Важно, чтобы устанавливаемые элементы были выставлены строго вертикально, надежно закреплены, с расстоянием между ними до 3 м. Эти тонкости при возведении помогут построить надежный дом
При установке популярен и механический способ
Бурильная установка поможет установить. Лучше выбирать модель со следующим показателем вращательного момента — 2000-4000 ньютон. Чтобы закрепить швеллеры потребуется изготавливать оголовки. Следует выбирать ширину лопасти на 3 см больше наружного диаметра трубы. Свая может быть установлена в мягкий глинистый, торфяной, водный грунт. Ее можно устанавливать и в зимний период. Для производства применяют прочную сталь. Прежде чем начать строительство цоколя нужно соорудить свайное поле. Таким образом, построенный дом будет очень прочным. Чтобы построить дом завинчивают угловые сваи, они послужат ориентирами, упрощающими разметку. Их следует углублять ниже уровня промерзания почвы. Используя уровень (отвес) можно контролировать горизонтальное расположение. Так делается или сооружается свайное поле
Важно, чтобы был соблюден следующий порядок: деталь следует поэтапно завинчивать до конца. При прокручивании необходимо ее углублять
Это позволит придать монтажу винтовых свай большей несущей способности. При установке винтовых свай своими руками важно полностью завинчивать детали. Это сделает фундаментные элементы самыми надежными. При монтаже винтовых свай своими руками целесообразно пользоваться рычагом. Можно использовать лом, стальную трубу. При установке на указанный рычаг надевают две трубы, они должны быть чуть больше. При монтаже свайно-винтового фундамента важно контролировать угол наклона, вертикальное расположение элементов. Можно закрепить магнитный уровень, важно, чтобы угол наклона был не более 2°. Важно это учитывать в устройстве винтовых свай, иначе они способны деформироваться. При изготовлении винтовых свай своими руками целесообразно выбирать швеллер, ленту, двутавр, брус. При установке свайно-винтового фундамента своими руками стоит учитывать состояние почвы. Если в ней содержится немало твердых пород, то потребуется помощники и знание того, что подразумевает технология винтовых свай. При монтаже фундамента на винтовых сваях для возведения пристройки целесообразно пользоваться одиночными сваями. Они удержат отдельные элементы. При устройстве свайно-винтового фундамента целесообразно пользоваться свайными лентами, их монтируют под стенами постройки. При строительстве свайного винтового фундамента для ключевых элементов постройки, колонн пользуются стандартным фундаментом.
Знание технологии монтажа винтовых свай дает возможность выполнить установку винтовых свай вручную быстро и построить прочный дом. Тонкости технологии установки винтовых свай рассчитаны на знание грунта, правильный расчет.
Для установки свайно-винтового фундамента зимой нет особенных ограничений.
Как видим, использование фундаментов востребовано, поскольку позволяет при небольших финансовых затратах быстро выстроить дом на прочном фундаменте.
Монтаж винтовых свай своими руками
Монтаж винтовых свай своими руками — востребованный способ для организации фундамента. Винтовые сваи представляют собой элементы, которые впоследствии выполняют функцию опоры. Если сравнивать с ленточным либо монолитным типом фундамента, основание, созданное с помощью свай, не требует выполнения строительных работ с задействованием профессионалов и специального оборудования.
Для изготовления винтового элемента используется сталь с дополнительным покрытием, предотвращающим формирование коррозии. Внешний вид свай представлен трубой с заостренным концом и винтовыми лопастями для проникновения в грунт. Сверху винтовая труба имеет отверстие для движения при вкручивании.
Применяется этот метод обустройства фундамента для всех видов грунта, кроме горных и каменистых поверхностей. За счет формирования такого фундамента происходит защита основания строения от воздействия грунтовых и талых вод.
Установка винтовых свай своими руками экономит денежные средства, однако трудозатраты в этом случае больше, чем при участии специалистов. Винтовой элемент обеспечивает быстрое ввинчивание в почву усилиями двух человек.
В зависимости от предназначения винтовые трубы разделяются на размеры диаметров, которые определяют вид строительства:
- для ограждений с использованием сетки рабицы — 57 мм;
- установка заборов из деревянных элементов или профнастила, а также строительство бытовых построек малого веса — 76 мм;
- монтаж громоздких ограждений из бетона, строительство домов и пристроек в качестве веранд — 89 мм;
- для фундамента под двухэтажные коттеджи с мансардами — 108 мм.
Оставьте заявку и получите скидку 3%
В результате пробного бурения специалисты узнают о том, на какую длину следует ввинчивать сваи, чтобы добиться наилучшего показателя надежности. В соответствии с полученными данными высчитывается длина сваи. В умеренном климате она обычно составляет 2,5 метра, но все зависит от индивидуальных особенностей почвы, иногда требуется и все 4 метра.
Перед тем, как установить первую сваю, необходимо выполнить правильный расчет свай и определить, на каком расстоянии друг от друга они будут монтированы. Обязательно следует выполнить чертеж установки свай (свайное поле). Далее следует отметить места монтажа конструкции и глубину грунта.
В основе такого фундамента – свая винтового типа, конструкция которой состоит из стальной трубы, один конец которой заострен и имеет стальные лопасти. Обязательно наличие антикоррозийного покрытия. Лопасти выполнены таким образом, что при ввинчивании они не разрыхляют грунт, а уплотняют его. Благодаря наконечнику нагрузка выдерживается большая, что не дает свае погружаться в почву. Кроме того, свая при сезонных передвижениях грунта не выталкивается. Монтаж винтовых свай занимает основное время сооружения фундамента.
В заранее разработанных чертежах указано, на какую глубину требуется установить сваю. Обычно это глубина, на которой заканчивается торфяной или просадочный слои почвы.
Как происходит монтаж свай винтового типа
Монтаж свай винтового типа выполняется либо ручным способом, либо с использованием спецтехники. Если вы строите небольшой дом, то применять спецтехнику совершенно невыгодно, поэтому сваи монтируют вручную. Процесс такой установки может занимать до часа, все зависит от сопутствующих факторов: наличия деревьев и камней на участке, а также сложности почвы. Благодаря тому, что свая ввинчивается с использованием специального ключа, она может быть монтирована вглубь на 4 метра, для чего потребуется сила 4-х человек. Какой бы вы ни выбрали способ монтажа, при закручивании свая должна иметь строго вертикальное направление, что проверяется уровнем.
Несмотря на то, что установка свай кажется простым процессом — это достаточно ответственная задача
Для долгой и надежной эксплуатации будущего здания важно избегать ошибок, которые являются самыми распространенными в данном процессе. После вкручивания всех винтовых свай, верхняя их часть отрезается до уровня, что требуется для фундамента, далее выполняют бетонирование
Чтобы конструкция была целостной, все сваи между собой скрепляют с помощью швеллера или бруса. Материал выбирается в соответствии с видом здания.
Вот и все, что можно коротко рассказать об установке винтовых свай. При условии соблюдения всех необходимых норм и правил, ваш фундамент будет выполнен надежно и безопасно.
Стоимость сооружения основания под дом можно узнать из прайс листа.
Если есть необходимость проверить, насколько ваш участок соответствует возможностям монтажа свайного фундамента, следует позвонить в нашу компанию и сотрудник выедет на объект в любое удобное для вас время.
Плюсы и минусы свайно-винтового фундамента
Как установить винтовые сваи своими руками
Способы, приемлемые для самостоятельного монтажа
Коль принято решение по установке дома или другого строения на точечные опоры, имеет смысл разобраться, как вкрутить винтовые сваи самостоятельно, даже если работу будут выполнять наёмные люди. Их ведь как минимум нужно контролировать, а для этого необходимо быть всесторонне подкованным.
Способ 1
Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:
Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.
Подготовка лунки перед тем, как закрутить сваи своими руками Источник bibliostroy.ru

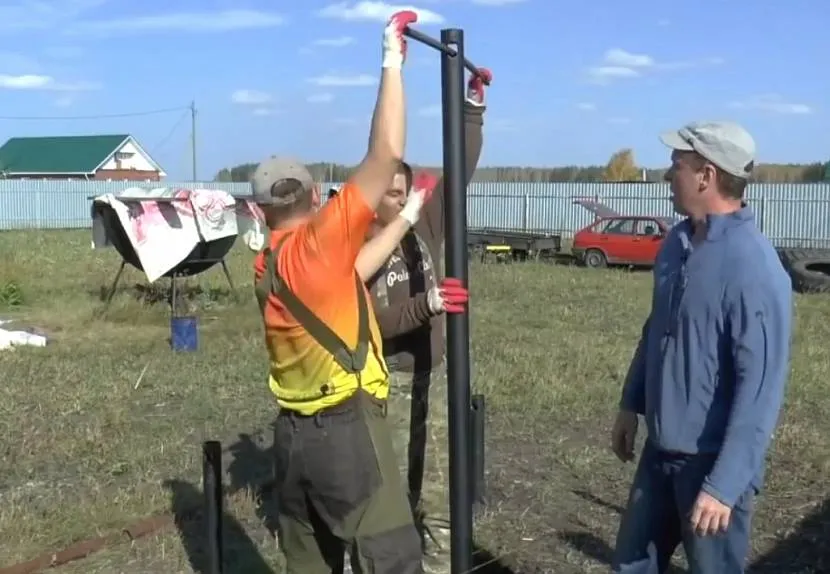

Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.
Подготовка сваи к завинчиванию Источник bibliostroy.ru

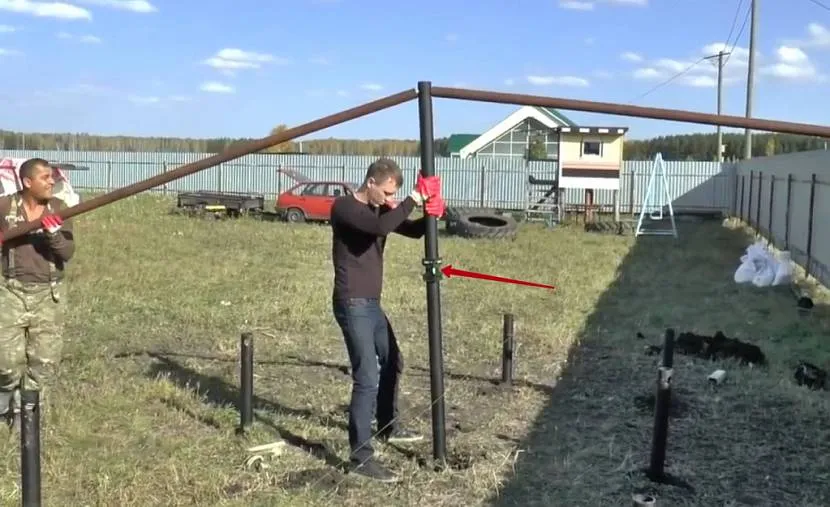

Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.
Установка рычагов Источник bibliostroy.ru

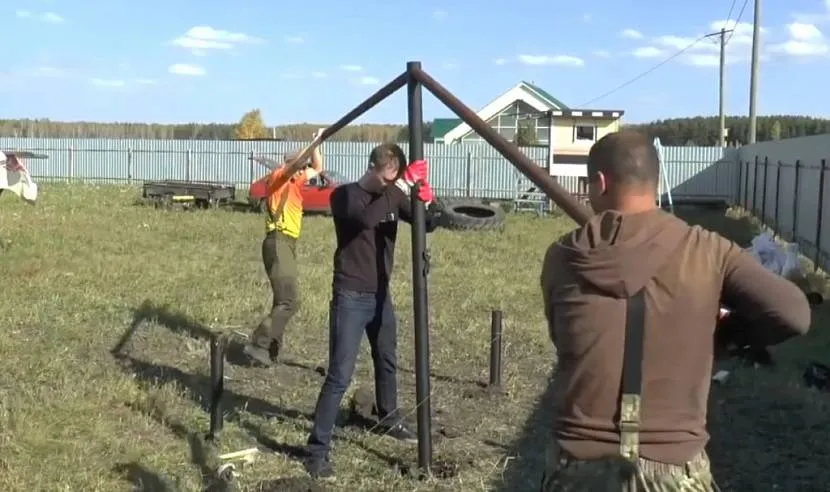

Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.
Как закручивать и выравнивать сваи винтовые вручную – использование двухстороннего магнитного уровня Источник bibliostroy.ru
Процесс забивки ж/б свай – этапы
Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:
- доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
- разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
- подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
- разметка места установки свай;
- нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
- настройка оборудования;
- забивка свай выбранной технологией.
Какие стержни выбрать?
Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:
- диаметр ствола и винтовой части;
- длина трубы;
- метод антикоррозийной защиты и т.д.
Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:
- тип грунта;
- вес террасы;
- несущая способность одной опоры.
Рекомендации по выбору винтовых свай для террасы:
- Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
- Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
- Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
- Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
- Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.
Стоимость забивки свай
В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.
Цена складывается из следующих параметров:
- грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
- место расположения строительства. Чем дальше от места расположения техники, тем дороже;
- объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.
Ориентировочные цены приведены в таблице.
Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.
источник
Решение проблемы
Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.
Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.
Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.
