Инструменты и комплектующие
Выбор инструментов при монтаже систем из металла и пластика несколько отличается.
Для самостоятельного создания систем водослива следует приготовить:
- «болгарку» (тип фрез выбирается в зависимости от типа материала),
- сварочный аппарат (для работы с металлическими трубами или при использовании железных элементов крепежа),
- шуруповерт,
- дрель (для установки крепежа),
- пистолет для нанесения клеевых составов,
- молоток,
- шнур и ватерпас для установки элементов в точном соответствии с требованиями к геометрии системы (в частности, для обеспечения необходимого угла наклона),
- вальцы (если используются металлические элементы).
Как правильно определиться с системой водостока
Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.
- Если площадь ската крыши не превышает 70 м², то устанавливаются в водосточную систему желоба шириною 125 мм и трубы диаметром 90 мм.
- Площадь ската более 100 м², желоба 150-200 мм, трубы 100-150 мм. Так же, при размере ската 70-110 м², можно устанавливать водосточные системы прямоугольного сечения.
- Для промышленных и гражданских зданий со скатами большей площади используются системы с желобами шириной 200 мм и более и трубами 150 мм и более.
Инструкция по монтажу водосточной системы

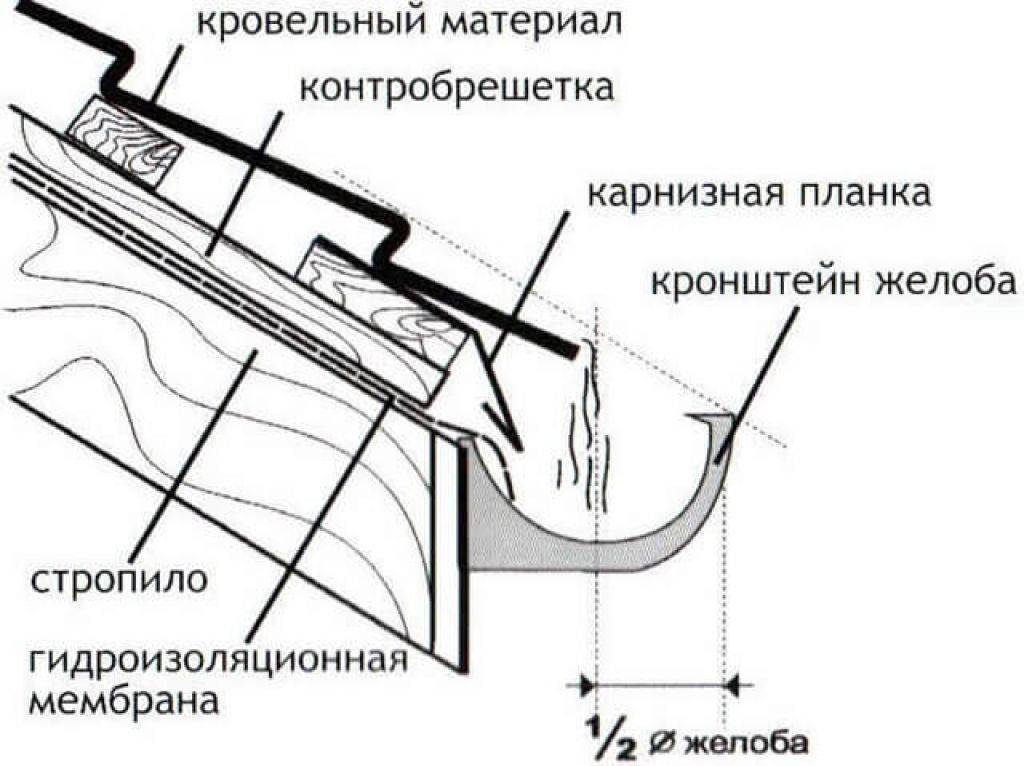

- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

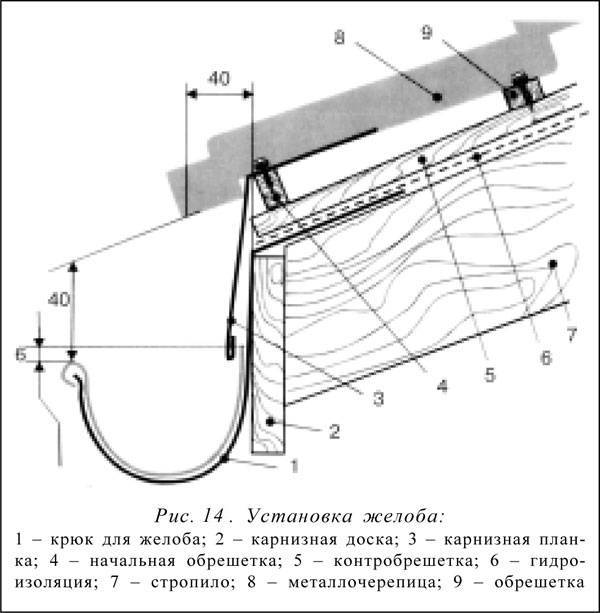

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!
Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !
Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»! Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.
Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
Монтаж водостока своими руками из канализационных труб
Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.
Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.
Труба разрезается пополам

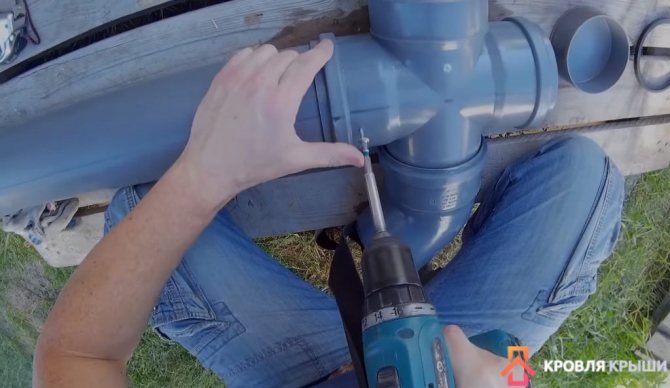

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.
Соединение половинок трубы
Для крепления используются саморезы
Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.
Формируется сливная воронка
Распил элементов
Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.
Кронштейн прикручивается к желобу
Шаг 5. Монтаж желоба производится вдоль ската кровли.
Желоб монтируется вдоль ската кровли
Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.
Сборка сточной трубы
Проверка водосточной системы на предмет работоспособности
Водосточные трубы
Водосточные трубы располагаются снаружи здания. Желательно их располагать на солнечной стороне фасада. По форме сечения водосточные трубы делают круглыми или квадратными.
Круглое сечение трубы;
Круглая труба
Квадратное сечение трубы;
Квадратная труба
Выбор формы сечения трубы зависит как от общего дизайна здания, так и от его площади (зависимость такая же, как и при выборе формы желоба). Если площадь дома больше 200 м2, и в регионе строительства проходят частые сильные дожди и снегопады, то лучше выбрать квадратное сечение.
Форма труб должна совпадать с формой желобов. Для того, чтобы труба могла огибать выступающие части здания, в комплектацию труб входят колена, они могут быть изогнуты во фронтальной и боковой плоскостях.
Диаметр водосточной трубы:
- для кровли площадью 30 м составляет 80 мм,
- для кровли площадью 50 м – 90 мм,
- для кровли площадью 125 м – 100 мм.
Устанавливаются водосточные трубы на расстоянии не менее 30−35 мм от стены и крепятся к ней при помощи хомутов и штырей с ухватами (держатели трубы). Для того чтобы штыри не ржавели, они должны быть оцинкованными или покрытыми каким-либо антикоррозийным составом.
К стене здания трубы крепятся хомутами. Форма хомута зависит от формы сечения трубы.
Хомут для круглой трубы
Крюк крепления желоба служит для крепления желобов к крыше, и их форма зависит от формы желоба. При помощи крюков обеспечивается нужный уклон для продвижения воды в желобе в в сторону водоприемной воронки. Другое название крюков – держатели желоба.
Крюк (держатель) желоба
Воронки для наружных водосточных систем предназначены для сбора воды.
Воронки наружного водостока
По материалу изготовления наружные водостоки бывают:
- металлические – из оцинкованной стали; оцинкованной стали с полимерным покрытием, меди; сплава титана и цинка; алюминия;
- пластиковые – изготавливаются из непластифицированного поливинилхлорида с добавлением термических и ультрафиолетовых стабилизаторов.
Выбор водосточной системы ( по материалу изготовления):
Что касается выбора водосточной системы, то , как правило, это решение вопроса: металлическая система, или пластиковая. Причем в этом случае под «металлической» подразумевается «из оцинкованной стали с полимерным покрытием». Такого выбора, как:
- пластик или медь,
- пластик или титан-цинк,
- пластик или алюминий,
– как правило не бывает, так как водосток из меди, титан-цинка и алюминия устанавливается только на кровли из меди, титан цинка и алюминия, соответственно. Алюминивые системы (при НЕ алюминиевом покрытии крыши ) могут еще применяться при сложной конфигурации крыши, тк алюминий легко гнется.
Может еще стоять выбор пластик или оцинковка без покрытия
При таком выборе, важно понимать, что:
- цена пластика и цена оцинковки практически не отличаются (пластик на 10-12% дороже);
- монтаж пластиковой системы (собирается, как конструктор) несравнимо проще монтажа оцинковки;
- пластиковую систему можно царапать в процессе установки, а оцинкованную- нет.
Итак, рассмотрим моменты, которые важно понимать при выборе пластик- оцинкованная сталь с полимерным покрытием:
- Пластиковая система очень просто монтируется (собирается, как конструктор), ничего не надо подрезать. Монтаж оцинковки с полимерным покрытием- гораздо сложнее.
- Пластиковую систему можно царапать (в процессе монтажа). Оцинковка с полимерным покрытием, если царапина нарушает покрытие,- начинает коррогировать.
- Пластиковая система в среднем на 30-50% дешевле оцинковки с покрытием.
- При наличии агрессивных воздействий (море, рядом заводы, и тд), лучше применять пластик, он меньше реагирует.
- Оцинкованную систему с покрытием можно монтировать при -10°С. Пластиковую- не ниже -5°С.
- Пластиковая система на морозе становится хрупкой, может лопнуть от давления снега. В районах, в которых выпадает большое количество осадков, есть большие нагрузки на систему от снега зимой, строители советуют применять металлические системы, как более прочные.
- Для тех кровель, с которых снег сходит лавинообразно, : это фальцевые кровли из стали и металлочерепицы строители советуют устанавливать системы из оцинковки с покрытиием, тк они обладают высокой прочностью и могут хорошо работать при больших нагрузках от снега и льда.
- Есть отличия в конструкциях металлических и пластиковых водостоков – расстояние между кронштейнами, предназначенными для крепления желобов, для металлических конструкций – не более 90 см, для пластика – не более 60 см.
Монтажные работы – как правильно крепить
Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:
- Молотком.
- Маркировочным шнуром.
- Универсальной отверткой.
- Рулеткой.
- Трубными клещами.
- Крюкогибом.
- Ножовкой по металлу.
Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

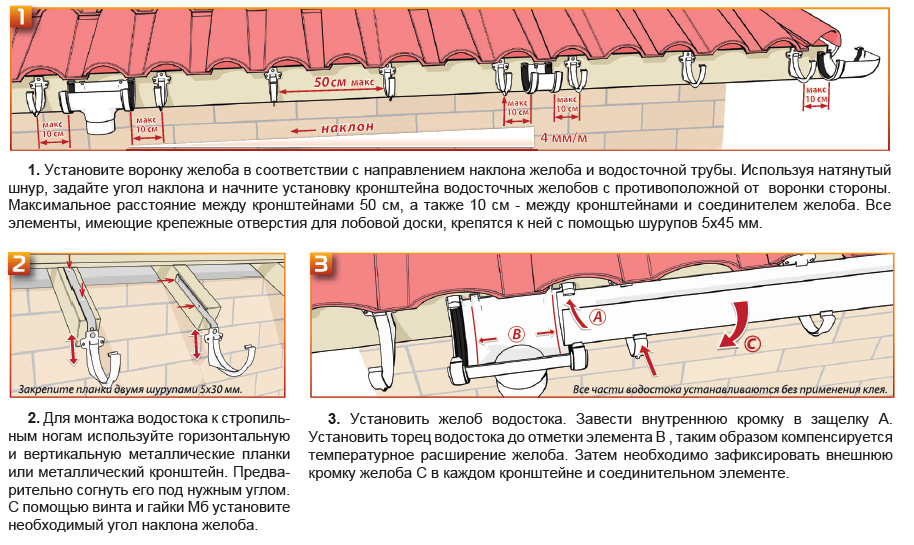

Как правильно установить водосточную систему:
- Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
- Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
- Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
- Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
- Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
- Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
- Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
- Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
- Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
- Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
- Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.
Самостоятельное сооружение водосточной системы
Изготовление системы водостоков из оцинковки своими руками производится в несколько этапов:
- проектирование системы;
- подготовка материалов и инструментов;
- монтаж.
Проектирование
При выполнении проектной работы необходимо:
- определить оптимальные размеры желобов, водосборных воронок и труб;
- выбрать место сбора или утилизации вод;
- рассчитать количество различных элементов для сборки системы.
Размеры желобов определяются исходя их размеров крыши:
- если площадь поверхности крыши составляет менее 50 м², то оптимально подойдут желоба, ширина которых 100 мм. Для таких желобов рекомендуется использовать трубы с диаметром 70 мм – 85 мм;
- если поверхность крыши не более 100 м², то для водосточной системы рекомендуется использовать желоба шириной 125 мм и трубы диаметром 87 мм – 90 мм;
- если площадь крыши значительно более 100 м², то оптимально применять желоба, ширина которых не менее 150 мм и трубы для отвода стоков с диаметром в 100 мм.
Таблица подбора размеров

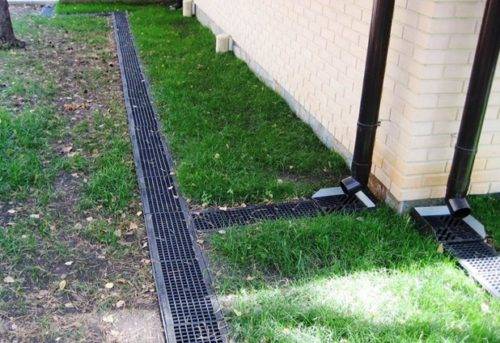

Вода, собранная с крыши, может:
собираться в отдельную емкость для дальнейшего использования, например, для полива растений на участке;
Бочки для сбора дождевой воды
утилизироваться в канализационную систему дома для дальнейшей очистки и сброса;
Соединение системы водоотведения с канализацией
сбрасываться в водоем или придорожную канаву, расположенные вблизи строения.
После определения параметров системы и выбора способа утилизации необходимо подготовить чертеж-схему будущей конструкции, которая позволит правильно рассчитать вид и количество необходимых элементов.
Чертеж системы водоотведения с крыши
Подготовка материалов и инструментов
Итак, для сооружения водостоков потребуется приобрести:
- трубы;
- желоба;
- воронки;
- заглушки;
- угловые переходники;
- муфты;
- крепежные кронштейны;
- отводы;
- тройники.

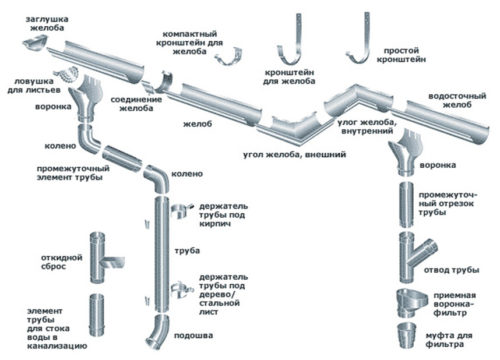

Составляющие части водосборной системы

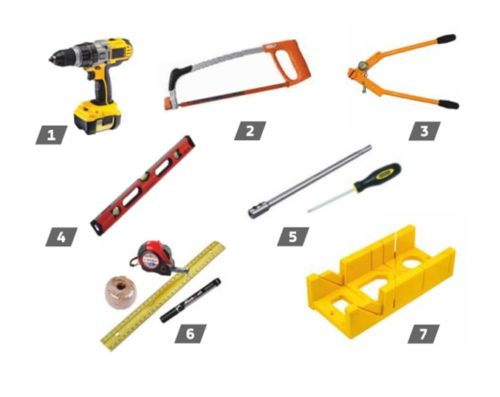

Для выполнения работы потребуется следующий перечень инструментов:
- болгарка (ножовка) для резки труб и желобов;
- шуруповерт + саморезы для крепления кронштейнов;
- рулетка, строительный уровень, нить;
- молоток;
- клещи;
- специальный инструмент для гибки.
Перечень инструментов для выполнения работы
Установка водостоков
Инструкция по установке водостоков:

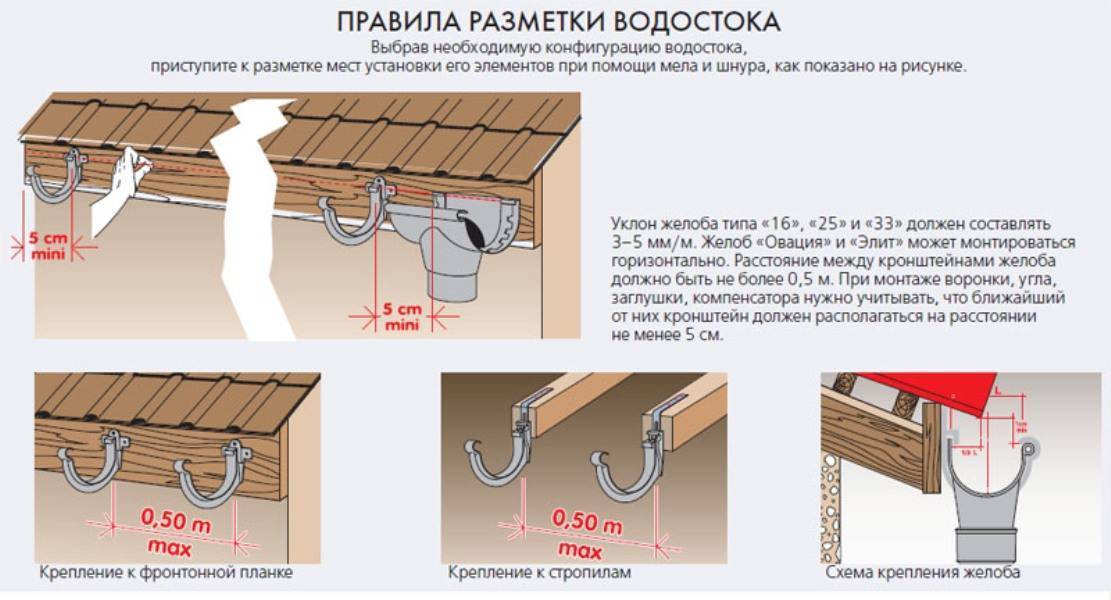

по периметру крыши производится разметка мест крепления удерживающих кронштейнов
При нанесении разметки важно учитывать, что: расстояние между удерживающими элементами не должно превышать 60 см; уклон системы должен составлять 1 см на 1 метр длины. Только при наличии уклона можно избежать скапливания воды в желобах;
Нанесение разметки на область установки водостоков
- производится крепление кронштейнов. Удерживающие устройства могут быть зафиксированы:
- на фронтальной доске;
- на стропильных ногах, если их шаг не превышает максимально допустимого расстояния между кронштейнами;
- на настиле;
Варианты крепления кронштейнов для желобов
- устанавливается водосборная воронка (если схемой предусмотрено несколько воронок, то можно устанавливать все сразу или по мере приближения к этому элементу систему);
- справа и слева к воронке подводится желоб. Место стыка в дополнение к сборной муфте желательно дополнительно герметизировать;
- аналогичным образом производится сборка всей оставшейся системы;
Сборка и установка системы водоотведения
- на концы желобов надеваются заглушки;
- к воронке подводится водоотводная труба, которая соединяется с местом сбора (утилизации) стоков;
Сборка и установка вертикального водоотвода
- желоба закрываются решетками для защиты от листвы и иных видов загрязнений;
- производится проверка системы на герметичность путем наполнения водой.
Схема сборки и установки водосточной системы представлена на видео.
Все элементы водосточной системы можно изготовить самостоятельно из отдельных листов оцинкованной стали, что поможет снизить стоимость готовой конструкции. При использовании системы требуется периодическое обслуживание и прочистка.
Источник
Какой материал выбрать
Металлическая водосточная система еще совсем недавно была единственным вариантом отведения сточных вод с крыши. Но в последнее время строительная промышленность значительно развилась. Сегодня есть несколько вариантов материалов для монтажа водосточной системы. Для этого можно использовать следующее:
- Керамика. Такие водостоки обладают внешней привлекательностью и большим сроком эксплуатации. Но у них есть масса недостатков. Во-первых, керамические водостоки очень тяжелые. Во-вторых, стоит они на порядок больше других вариантов;
- Пластик. Сегодня многие стараются использовать именно этот вариант водостоков. Пластик не боится коррозии, монтаж системы легко сделать своими руками, она служит долго. Кроме этого, пластиковые водостоки можно сделать в большом цветовом диапазоне. Но и тут не обошлось без минусов. Во-первых, пластик хрупкий. Во-вторых, такой водосток трудно ремонтировать. Если участок повредится, то его нужно полностью заменить;
- Металлическая конструкция. Такая система пользуется особой популярностью. Водостоки для крыши металлические способны выдерживать существенные механические воздействия. Кроме того, материал легко выдерживает перепады температур, и вся конструкция является ремонтопригодной.
Водостоки для крыши металлические могут быть выполнены в нескольких вариантах. Самый дешевый – это жестяная конструкций. Но не стоит сильно экономить. Жестяной вариант служит не долго, к тому же он и выглядит не очень эстетично. Хотя такой металлический водосток для крыши легко сделать своими руками, из подручных материалов.
Можно «потратиться» и приобрести систему из меди. Такой водосток будет служить практически вечно и станет украшением любой крыши. Но у подобных конструкций есть несколько недостатков. В первую очередь – это высокая стоимость. Кроме того, сделать монтаж своими руками будет сложно. Соединять медные элементы нужно с использованием специального оборудования.

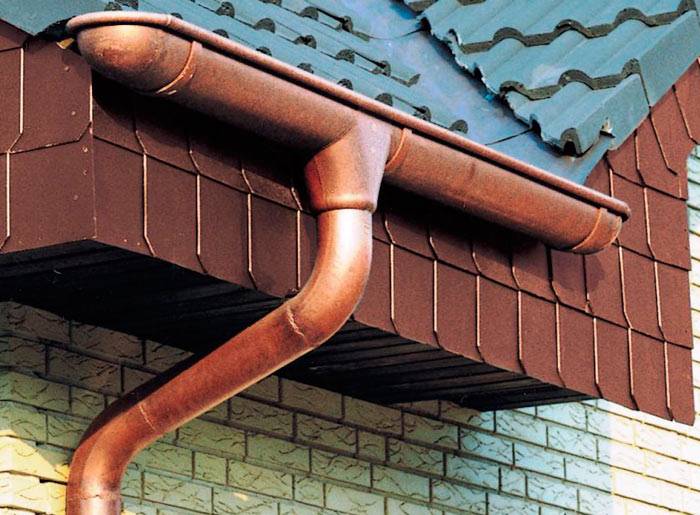

Самая популярная металлическая водосточная система – это стальная. Если средств не очень много, то можно использовать оцинкованные элемент с покраской. Когда в экономии нет необходимости, то кровлю дома можно оснастить водостоком их стальных элементов с полимерным покрытием. Такая конструкция будет и служить дольше, и значительно улучшит внешний вид крыши.
Материалы для водостоков
По используемому материалу водосточные системы могут подразделяться на две основные группы:
- изготавливаемые из металла
- изготавливаемые из пластика.
Чаще всего водостоки изготавливались из оцинкованной стали. Но с появлением на рынке строительных материалов металлопроката с полимерным покрытием, водосточные системы начали делать, преимущественно, из него. Это придаёт дому эстетичный вид, учитывая, что цветовая палитра предлагаемых материалов достаточно широка, и вся водосточная система гармонично вписывается в общий облик дома и прилегающего ландшафта. Кроме этого, крепеж водостоков, как правило, предлагается производителями уже в готовом виде.
Другой вариант устройства водосточной системы – это использовать пластиковые трубы и желоба. Такой выбор, несомненно, поможет сэкономить значительную часть семейного бюджета и облегчить монтаж.
Если в трубах из пластика остается вода на зиму, то это – стопроцентная вероятность их разрушения. Также негативно на пластиковые трубы влияют оттепели, результатом которых и являются разрывы и трещины.
Пластиковый водосток
Кроме вышеперечисленных материалов для устройства водосточной системы могут применяться такие материалы, как медь или сплавы из титана и цинка. Но эти материалы достаточно дороги и рядовому обывателю не по карману, хотя срок их службы исчисляется не одним десятилетием.

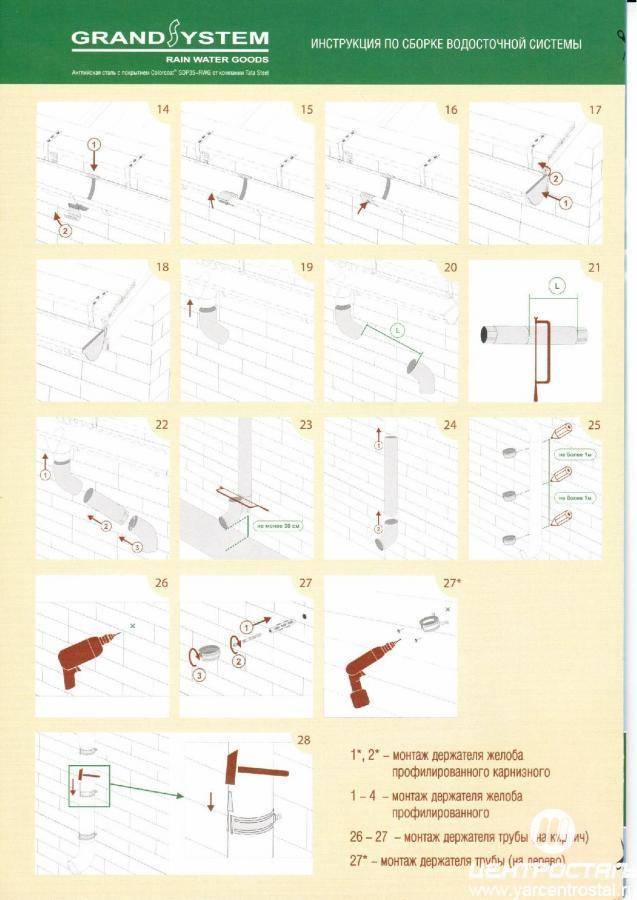

Порядок монтажа водосточной системы
Крепление водосточной системы производится в несколько этапов:
- Монтаж креплений для желобов и водосточной трубы под определенным уклоном (при строительстве нового дома крепежные детали монтируются в процессе строительства).
- Делается укладка водосточных желобов и их соединение.
- Устанавливают водоприемные воронки, ставят заглушки на концы желобов.
- Устанавливается вертикальная водосточная труба и крепится к ранее установленным кронштейнам.
Водосточные желоба могут крепиться на кронштейнах непосредственно к стене, если монтаж всей системы производится при уже смонтированной кровле, или к лобовой доске. Использование лобовой доски в качестве основания для крепления кронштейнов производится, обычно, если устанавливаются пластиковые трубы для водосточной системы.
Для крепления кронштейнов к стенам используют строительный пистолет или специальные металлические анкера.
Если установка водосточной системы происходит во время строительства крыши, кронштейны крепятся, как правило, на концы стропильных ног или на нижнюю часть сплошного настила обрешетки. При этом крепление водостоков к крыше делается с соблюдением уклона, чтобы дождевая вода могла беспрепятственно самотеком стекать в водоприемные воронки.
Для крепления вертикальных водосточных труб к стенам здания используются хомуты, изготовленные из металла или пластика, армированного металлом. Форма, размеры и способы крепления таких хомутов может отличаться, в зависимости от того, кто их производит.
Выбирая элементы крепления, следует обращать внимание на то, чтобы глубина крепления элемента в стене составляла не меньше 50-60мм, при этом нужно учитывать толщину утепляющего слоя (если таковой имеется на стене). Если крепление произошло в слое утеплителя, то такой хомут не сможет выполнять свою функцию
При установке хомутов следует следить за тем, чтобы они не охватывали слишком плотно трубу, особенно это касается пластиковых труб
При перепадах температуры окружающей среды пластик может расширяться или сжиматься, вследствие чего на трубах ВПХ могут появиться трещины или разрывы
При установке хомутов следует следить за тем, чтобы они не охватывали слишком плотно трубу, особенно это касается пластиковых труб. При перепадах температуры окружающей среды пластик может расширяться или сжиматься, вследствие чего на трубах ВПХ могут появиться трещины или разрывы.
Также не рекомендуется производить крепление водосточных труб к стене без сохранения зазора.

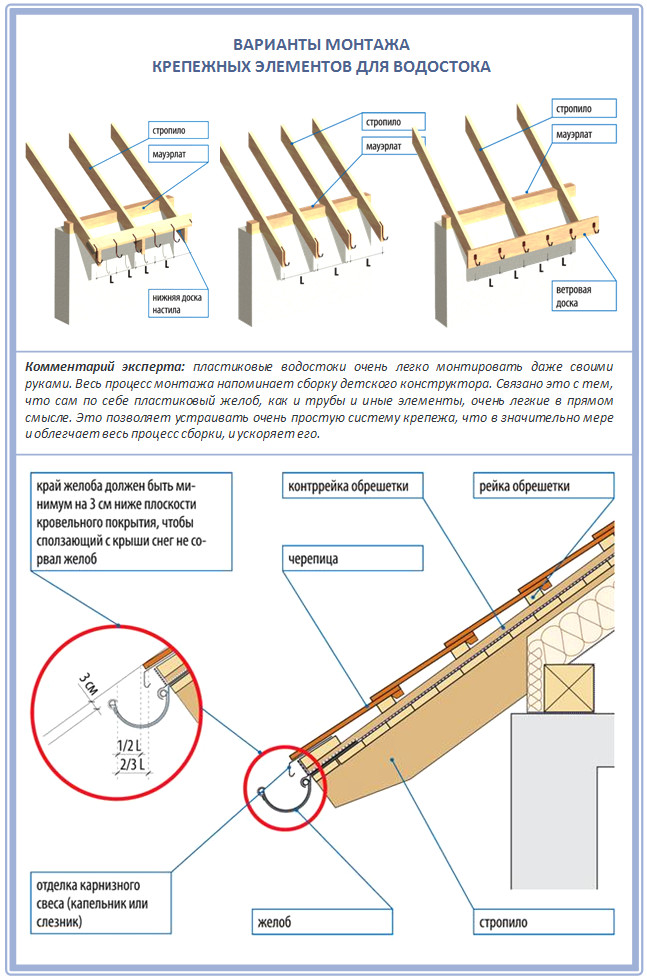

Технология крепления к крыше
Подразумевает установку желобов на кронштейны:
- к стропилам;
- на лобовую доску;
- к краю кровельного материала;
- с использованием дополнительных кронштейнов.
Разберем, в каких случаях целесообразно применять разные типы монтажа.
К стропилам
Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.
Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.
При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.
Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.
При крепеже кровельный материал должен покрывать водосточные желоба.
На лобовую доску
Лобовая доска монтируется по торцам стропил. Ширина может отличаться.
Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.
Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.
К краю кровельного покрытия
Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.
Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.
Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.
При помощи дополнительного кронштейна
Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.
Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.
Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм
Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.
Формы конструкций
Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.
Чаще всего устанавливают водостоки круглой формы
Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.
Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.
Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.
Когда начинать монтаж системы
Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко
Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются
Как установить водосток, если крыша уже покрыта
Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.
Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.
Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места
В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.
Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.
Устройство и функции
Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:
- Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
- Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
- Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.
Устройство системы водоотведения
Сборка и монтаж всей водоотводной системы
Итак, в возможности изготовления всех отдельных элементов водоотводной системы мы разобрались, но вопрос монтажа всех этих элементов остается открытым, ведь правильная и качественная функциональность стока напрямую зависит от сборки и установки системы.
Этапы монтажа водосточной системы своими руками.
Во-первых, стоит правильно расположить слив, который предназначен для отвода всей воды от фундамента и стен дома. Другими словами, готовая система не должна пропускать сточные воды под основание жилого здания. Нормативные правила предписывают отвод системы от дома не менее чем на 1,5 м.
Для соблюдения таких норм используют предельно длинный отрезок сливной трубы (2 м). Если вся система куплена в магазине и выполнена из плотного пластика, такой монтаж требует соблюдения следующих инструкций.
В первую очередь необходимо правильно закрепить кронштейн, держатели которого не должны располагаться между собой ближе чем на 50 сантиметров. Задача держателей заключается в дополнительной поддержке элементов водосточной системы при сильных осадках.
Конструкция водосточной системы.

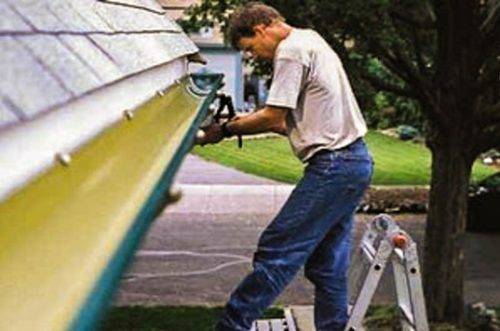

После этого осуществляется монтаж желобного элемента системы
Именно эта часть сливной конструкции отвечает за работоспособность водоотвода, что говорит о предельной точности и осторожности монтажных работ. Наружная часть желобного элемента монтируется на 250 мм ниже окончания кровельного материала. Сам желоб монтируется в закрепленный кронштейн, для чего может потребоваться подгонка нижней его части
Сам желоб монтируется в закрепленный кронштейн, для чего может потребоваться подгонка нижней его части.
Не стоит забывать о влаге подкровельного типа, к которой можно отнести конденсат. Такую влагу необходимо правильно направить в желоб системы, для чего используют специальные пластиковые капельники. Далее стоит закрепить воронку, которая требует углового среза в местах стыка с основной системой, что позволяет отводимой воде поступать точно в сливные трубы. Итоговым шагом считается сборка самих труб, которые соединяются хомутами и крепятся к стене дома при помощи кронштейнов.
Не стоит прибегать к клеевым смесям при монтаже водоотводной системы, ведь это может негативно отразиться на итоговой работе каждого отдельного элемента конструкции. Монтаж всех частей производится механическим типом, который подтверждается наличием специальных пазов и замков на каждом отдельном элементе.
Стоит отметить, что собранная водосточная система требует регулярной чистки и ухода два раза в год. Если не соблюдать таких требований, то трубы и воронки могут забиться мусором и листьями, что и приведет качественно смонтированную водоотводную систему в нерабочее состояние.
Другими словами, монтаж системы не является основным действием в данном вопросе, ведь уход за такой системой может сыграть главную роль в качестве и работоспособности каждого отдельного элемента конструкции. Таким образом, мы устанавливаем всю систему самостоятельно.
