Какую нагрузку выдерживает пустотная плита перекрытия — расчет на конструкцию размером 6 метров

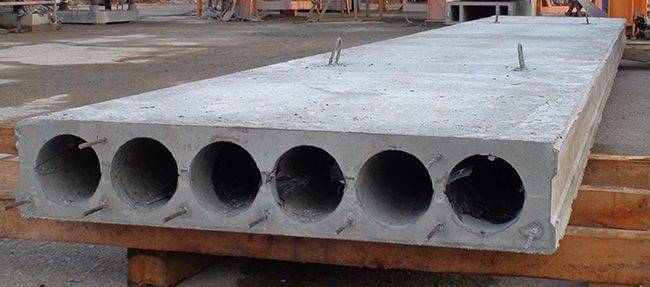

Характеристики пустотных плит перекрытий

К основным техническим характеристикам пустотных плит относятся:

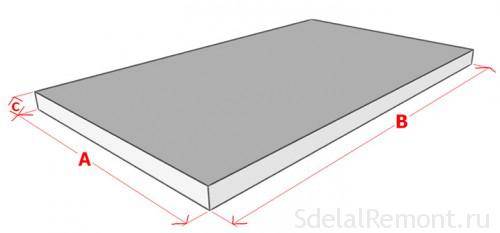

• Геометрические размеры (стандартные: длина – от 2,4 до 12 м; ширина – от 1,0 до 3,6 м; толщина – от 160 до 300 мм). По желанию заказчика производитель может изготовить нестандартные панели (но только при строгом соблюдении всех требований ГОСТа).
• Масса (от 800 до 8600 кг в зависимости от размеров панели и плотности бетона).
• Допустимая нагрузка на плиту перекрытия (от 3 до 12,5 кПа).
• Тип бетона, который использовали при изготовлении (тяжелый, легкий, плотный силикатный).
• Нормированное расстояние между центрами отверстий от 139 до 233 мм (зависит от типа и толщины изделия).
• Минимальное количество сторон, на которые должна опираться панель перекрытия (2, 3 или 4).
• Расположение пустот в плите (параллельно длине либо ширине). Для панелей, предназначенных для опоры на 2 или 3 стороны, пустоты необходимо обустраивать только параллельно длине изделия. Для плит, опирающихся на 4 стороны, возможно расположение отверстий параллельно как длине, так и ширине.

• Арматура, использованная при изготовлении (напрягаемая или ненапрягаемая).
• Технологические выпуски арматуры (если таковые предусмотрены проектным заданием).

Допустимая нагрузка на плиту перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы  исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

• Статической
• Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Помимо этого, тип нагрузок зависит от способа их распределения:

• Равномерные
• Сосредоточенные
• Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

• 30 — длина пустотной плиты перекрытия в дециметрах
• 12 — ширина изделия в дм
• 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м2
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит

Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

• Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
• Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
• Высота штабеля – не более 2,5 м
• Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Сбор нагрузок на перекрытие

Расчетная нагрузка из маркировки — это максимальная нагрузка, которую гарантированно способна выдержать плита перекрытия при штатном использовании. Вся суть дальнейшего расчета — вычислить сумму реальных нагрузок на плиту и сравнить ее с этим нормативным значением.

Если сумма нагрузок меньше норматива, значит, конкретную марку плиты можно использовать для перекрытия. Если больше или запас минимальный, то нужно выбирать плиту с большей несущей способностью.

Общая нагрузка на плиту перекрытия — это сумма трех составляющих:

• вес самой плиты;
• постоянные нагрузки;
• временные нагрузки.

Все они рассчитываются отдельно, а затем просто складываются.

Поскольку большинство нагрузок считаются в килограммах на единицу площади, норматив тоже желательно привести к этому стандарту. Для этого значение в кПа нужно просто умножить на 101,97. То есть плита 1ПК 18.12-8 может выдержать нагрузку в 8 кПа или около 815 кг/м2.

Первая составляющая нагрузки на перекрытие — вес самого перекрытия, то есть плиты. Его можно взять из ГОСТ 26434-2015, в котором приведена справочная масса для всех плит перекрытия стандартных размеров.

В частности, для плиты из нашего примера (1ПК 42.15-8) справочная масса равна 2,3 тонны. То есть нагрузка на 1 м2 составит 2,3/(4,2×1,5) = 0,365 т или 365 кг.

К постоянным нагрузкам относится вес строительных конструкций:

• выравнивающей цементно-песчаной стяжки;
• напольного покрытия;
• скрытых коммуникаций;
• перегородок (не стен);
• отделки потолка.

Масса плиты перекрытия — это тоже постоянная нагрузка. Но при расчетах ее удобнее выносить за скобки, поскольку толщину стяжки или состав отделки можно изменить, если нагрузка на перекрытие будет слишком большая, а вот вес плиты — нет.

Равномерно распределенную часть постоянной нагрузки (вес отделки) можно не считать, а взять по СП 20.13330.2016. Согласно нормативу для жилых зданий она равна 1,5 кПа или примерно 153 кг/м2. А вот массу перегородок, если они есть, придется рассчитать. Причем по этому же нормативу она не должна быть меньше 0,5 кПа или примерно 51 кг/м2.

Временные нагрузки на перекрытие бывают двух видов:

1. Длительные. Это нагрузки от тех стационарных конструкций и предметов, которые потенциально с плиты перекрытия можно убрать. Например, вес станка — это длительная нагрузка. Более бытовой пример — радиаторы отопления напольной установки, встроенная ванна.
2. Кратковременные. Это нагрузки от людей, животных, а также мебели и других вещей, которые легко перенести с места на место.

Такое разделение нужно из-за разных правил сложения таких нагрузок.

Так, самая большая длительная нагрузка на перекрытие учитывается как есть, а все остальные берутся с коэффициентом 0,95. Самая значимая кратковременная нагрузка тоже не уменьшается, вторая по значимости умножается на коэффициент 0,9, а все остальные — на 0,7.

Например, в ванной комнате есть:

• из длительных нагрузок — встроенная ванна весом 200 кг, душевая кабина весом 75 кг и стиральная машина весом 50 кг;
• из кратковременных — человек весом 70 кг, напольный шкаф, который вместе с содержимым весит 25 кг, и тумбочка массой 10 кг.

Тогда суммарная длительная нагрузка на плиту перекрытия будет равна: 200+75×0,95+50×0,95 = 318,75 кг. А кратковременная — 70+25×0,9+10×0,7 = 99,5 кг. Итого: 418,25 кг. Дальше полученную сумму нужно разделить на площадь помещения. Если на плите перекрытия расположено несколько комнат, их площадь перед делением нужно сложить.

Последний этап — простое арифметическое суммирование всех видов нагрузки. Но и здесь есть тонкость.

По СП 20.13330.2016 для бетонных плит, сделанных в заводских условиях, нужно использовать коэффициент надежности по нагрузке 1,2. Это значит, что полученную общую нагрузку нужно дополнительно умножить на 1,2. И уже это значение сравнивать с расчетной допустимой нагрузкой на плиту перекрытия.

Этап 6: Расчетные допущения

Согласно СНиП 52-01-2003 и СП 52-101-2003 в основе расчета ж/б элементов лежит следующая информация:

• Сопротивление бетона растяжению принимается нулевым значением. Причиной такого допущения является разница в сопротивлении растяжения между бетоном и арматурой. Значение сопротивления арматуры к таким нагрузкам превосходит бетон приблизительно в 100 раз. В итоге получается, что на растяжении работает только арматура.
• Сопротивление бетона сжатию принимается значением определенным равномерным распределением по существующей зоне сжатия. В итоге данное сопротивление бетона не должно приниматься более чем расчетное сопротивление Rb.
• Значение максимального растяжения в арматуре не должно превышать значение расчетного сопротивления Rs..

Чтобы устранить возможность образования эффекта пластического шарнира (где значение изгибающего момента отдалена от нуля, вследствие чего происходит обрушение конструкции) соотношение ξ сжатой зоны бетона «y» расстоянию от центра тяжести арматуры до верха балки h0, ξ=у/ho (6.1) не должно превышать предельное значение ξR.

Для определения предельного значения используется следующая формула:

Формула (6.2) является эмпирической (опирающейся на непосредственное наблюдение) и выведена при проектировании железобетонных конструкций. Значение Rs — это сопротивление арматуры измеряемое в мПа (миллипаскалях). В тоже время, данный этап работ допускает использование таблицы 1.

Значение aR обозначает расстояние от центральной точки поперечного сечения арматуры до нижнего уровня балки. С увеличением этого расстояния (его минимальное значение не должно быть не меньше диаметра самой арматуры и не меньше 10 мм) усиливается сцепление арматуры с бетоном. Однако вместе с этим уменьшается полезное значение h0.

Таблица 1. Граничные значения относительной высоты сжатой зоны бетона:

Класс арматуры	A240	A300	A400	A500	B500
Значение ξR	0,612	0,577	0,531	0,493	0,502
Значение aR	0,425	0,411	0,390	0,372	0,376

В нашем случае, а=200 мм.

Если ξ ≤ ξR или же в сжатой зоне отсутствует арматура, для проверки прочности бетона используется следующая формула:

Смысл данной формулы следующий: поскольку любой момент может быть представлен в виде силы работающей с плечом, то в отношении бетона должно быть применено вышеприведенное условие.

При том же ξ ≤ ξR для проверки прочности прямоугольных сечений с одиночной арматурой используется следующая формула:

Смысл данной формулы следующий: согласно расчету, арматура должна выдерживать нагрузку равную той, что выдерживает бетон. Поскольку как первый, так и последний испытывает действие одинаковой силы с аналогичным плечом.

Данная расчетная схема не является единственной, расчет может быть произведен относительно центра тяжести приведенного сечения. Но стоит заметить, что железобетон является композитным (искусственно созданным сплошным материалом с неоднородным составом) материалом, за счет чего его расчет по предельным напряжениям (при сжимании или растяжении) возникающим в поперечном сечении ж/б балки достаточно непростая задача. В тоже время железобетон в этом не одинок. Разброс прочностных характеристик встречается у таких конструкционных материалов как сталь, алюминий и т.п. Сюда же можно отнести древесину, кирпич, а также полимерные композитные материалы.

Для определения высоты сжатой зоны бетона при отсутствии в ней арматуры используется следующая формула:

Для возможности определения сечения арматуры нужно определить коэффициент am:

Если аm < aR тогда необходимость наличия арматуры в сжатой зоне полностью отпадает. В свою очередь для определения аR используется таблица 1.

В случае отсутствия арматуры в сжатой зоне, для определения сечения арматуры используется следующая формула:

Коэффициент надежности по нагрузке

Второй коэффициент, на который мы должны умножать все нормативные (характеристические) значения нагрузок, чтобы получить расчетные значения – это коэффициент надежности по нагрузке γ_f. Суть этого коэффициента в том, что мы никогда не сможем точно определить нагрузку в конкретной ситуации – и плотность материала может варьироваться, и толщина слоев, и временные нагрузки могут выходить за определенные им среднестатистические пределы – в общем, коэффициент γ_f по сути является коэффициентом запаса, который увеличивает или уменьшает нагрузку в зависимости от ситуации. И самое главное для нас – определиться правильно с расчетной ситуацией, чтобы правильно выбрать γ_f.

Для того, чтобы разобраться с тем, какое значение коэффициента γ_f следует выбирать в разных случаях, нужно усвоить для себя понятия предельного, эксплуатационного, квазипостоянного и циклического значения нагрузок. Чтобы вам не показалось, что я хочу вас запутать окончательно (с этим прекрасно справляется и сам ДБН «Нагрузки и воздействия», дополнительных усилий прилагать не нужно), я сразу сильно упрощу разбор этих понятий. Два последних мы отбрасываем, как встречающиеся крайне редко (в расчетах на выносливость, ползучесть и т.п.), а по поводу двух первых запомним:

— предельное значение всегда используется при расчете по первому предельному состоянию (о предельных состояниях подробно здесь);

— эксплуатационное значение всегда используется при расчете по второму предельному состоянию.

Для предельного значения к коэффициенту надежности по нагрузке добавляется буква «m» – γ_fm, а для эксплуатационного – буква «е» – γ_fе. Значение предельного значения, как правило, выше значения эксплуатационного, таким образом, в расчете конструкций по первому предельному состоянию (по прочности и устойчивости) расчетное значение нагрузок будет большим, чем в расчете по второму предельному состоянию (по деформативности и трещиностойкости).

Все значения коэффициентов можно выбрать из ДБН «Нагрузки и воздействия», начиная с п. 5.1 и до конца документа.

Пример 1. Определение коэффициентов надежности по нагрузке.

Допустим, у нас есть нагрузка от веса плиты перекрытия 300 кг/м 2 и временная нагрузка от веса людей в квартире. Нам нужно определить предельное и эксплуатационное значение этих нагрузок для устоявшегося состояния. Коэффициент надежности по ответственности γ_n определяется для класса СС2 и категории В (см. пункт 1 данной статьи).

1) Нагрузка от веса плиты относится к весу конструкций, коэффициенты к ней находим из раздела 5 ДБН «Нагрузки и воздействия». Из таблицы 5.1 находим γ_fm = 1,1; γ_fе = 1,0.

Коэффициент надежности по ответственности для расчета по первому предельному состоянию равен 1,0; для расчета по второму предельному состоянию – 0,975 (см. таблицу 5 в пункте 1 данной статьи).

Таким образом при расчете по первому предельному состоянию расчетная нагрузка от веса плиты будет равна 1,1∙1,0∙300 = 330 кг/м 2 , а при расчете по второму предельному состоянию – 1,0∙0,975∙300 = 293 кг/м 2 .

2) Временная нагрузка от веса людей относится к разделу 6 ДБН, из таблицы 6,2 мы находим нормативное (характеристическое) значение нагрузки 150 кг/м 2 . Из п. 6.7 находим коэффициент надежности по нагрузке для предельного значения γ_fm = 1,3 (для значения нагрузок менее 200 кг/м 2 ). Коэффициент надежности по нагрузке для эксплуатационного значения я в разделе 6 не нашла для равномерно распределенных нагрузок, но позволяю себе его по старой памяти принять γ_fе = 1,0.

Коэффициент надежности по ответственности для расчета по первому предельному состоянию равен 1,0; для расчета по второму предельному состоянию – 0,975 (см. таблицу 5 в пункте 1 данной статьи).

Таким образом при расчете по первому предельному состоянию расчетная временная нагрузка будет равна 1,3∙1,0∙150 = 195 кг/м 2 , а при расчете по второму предельному состоянию – 1,0∙0,975∙150 = 146 кг/м 2 .

Из примера 1 мы видим, что значения нагрузок в разных частях расчета будут значительно отличаться.

Рекомендую при подсчете временных нагрузок для многоэтажных зданий не забывать об уменьшающих коэффициентах из пункта 6.8 ДБН «Нагрузки и воздействия», они не допускают перерасхода и приводят расчетную модель к максимально правдоподобной. Правда, при расчете в программных комплексах нужно неслабо извернуться, чтобы учесть уменьшенную нагрузку только для фундаментов, колонн и балок, при этом для перекрытий данное уменьшение не действует.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Шаг 5. Подбираем сечение арматуры

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

голоса

Рейтинг статьи

Финишная обработка

По завершению последнего этапа необходимо немного подождать, пока бетон обретет достаточную прочность. На время технологического перерыва влияет температура окружающей среды, а также влажность воздуха. В зависимости от этих условий, время может колебаться в пределах от 3 до 7 часов.

Затирочные работы машинами

Когда глубина следа на поверхности не превышает 2-3 мм необходимо провести ее первичную (грубую) затирку с помощью дисков или затирочных машин. Окончательная (финишная) затирка проводится при глубине следа на поверхности 1 мм.

Совет: если вам необходимо добиться еще большей прочности пола, используйте топпинг. Это специальная смесь, состоящая из цемента и добавок, которая втирается в бетон.

Расшифровка маркировок

Маркировка ЖБИ включает в себя обозначение из букв и цифр, позволяющее определить разновидность плиты, ее габариты, а также несущую способность. В некоторых случаях марка включает в себя информацию о применяемом для изготовления бетоне, наличии монтажных петель, особенностях армирующего каркаса. Требования к маркировке регламентируются государственным стандартом.

В качестве примера рассмотрим расшифровку плит марки ПК 63-12-8:

• ПК – круглопустотная плита с толщиной 220 мм, произведенная по технологии опалубочного формования.
• 63 – длина в дециметрах (6300 мм).
• 12 – ширина в дециметрах (1200 мм).
• 8 – предельно возможная нагрузка в кПа (800 кг/м2).

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334  килограмма на один кв. метр.

Примечание

Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

Особенности укладки

Выполнять укладку плит перекрытия нужно в строгом соответствии с чертежами и схемами, содержащимися в проектной документации. В случае отсутствия таковой, необходимо самостоятельно составить схему укладки плит. Это позволит избежать перерасхода материалов, а также спланировать необходимое их количество и участки, где понадобиться выполнять монолитные плиты перекрытий

Кроме того, важно предусмотреть места возможного прохода коммуникаций

Особое внимание необходимо уделить некоторым этапам работ

Анкеровка

Анкер– это элемент крепежа, как правило, металлический, закрепленный в несущем основании и удерживающий какую-либо строительную конструкцию. Применительно к устройству перекрытий,анкеровкойназывается закрепление плит перекрытий между собой и к стенам возводимого здания.

Анкеровка выполняется после Укладки плит каждого этажа. В качестве анкеров обычно применяются металлические пластины, стержни или скобы. Они должны быть прикреплены к монтажным петлям. Расстояние между соседними анкерами, как правило, составляет 3 метра.

Работы выполняются в следующем порядке:

• край анкера сгибается в форме петли, которая набрасывается на проушину плиты;
• стягиваются соседние анкеры (по возможности);

• выполняется приваривание анкеров к друг другу и монтажным петлям плит;
• осуществляется заделка швов между плитами и пустот вокруг проушин.

В случае отсутствия в плитах монтажных петель к ним крепятся металлические пластины 5*5 или 10*10 см. Их в дальнейшем используют в качестве монтажных петель.

Армопояс

Армопояс— это дополнительный конструктивный элемент, предназначенный для увеличения прочности и несущей способности стен.

Особенно это важно в случае, когда стены или фундамент под перекрытие выполнены из сборных газо- пено- и других облегченных блоков. Их характеристики не позволяют нести нагрузки, которые окажут имеющие немалую массу плиты перекрытий. Выполнение работ по устройству армопояса не представляет особой сложности

В процессе производится возведение железобетонного слоя по всему периметру строящегося сооружения. В результате нагрузка от перекрытия равномерно распределяется на всю конструкцию, не допуская появлений трещин или перекосов в стенах

Выполнение работ по устройству армопояса не представляет особой сложности. В процессе производится возведение железобетонного слоя по всему периметру строящегося сооружения. В результате нагрузка от перекрытия равномерно распределяется на всю конструкцию, не допуская появлений трещин или перекосов в стенах.

Заделка швов

Заделка швов между плитами перекрытий в современных условиях не представляет особой сложности. Обычно используется один из двух возможных вариантов:

• устройство подвесных потолков. При этом заделка швов фактически не осуществляется. Такой вариант возможен только в помещениях, где позволяет высота этажа;
• заделка швов с применением современных материалов.

Работа выполняется в несколько этапов:

• подготовка шва. Производится очистка от мусора, непрочно соединенных частиц с последующим заполнением пустот паклей или подобным материалов. В завершении пакля уплотняется;
• заполнение шва. Выполняется при помощи гипсово-известкового раствора заподлицо с плитами перекрытия. Используемый раствор должен иметь консистенцию сметаны;
• отделка шва. Для придания привлекательного внешнего вида часто производится выполнение рустов.

Выполнение перечисленных рекомендаций позволит произвести работу по устройству перекрытия из плит максимально качественно.

Как рассчитать объем бетона для укладки пола?

При помощи калькулятора объема бетона можно за несколько минут сделать наиболее точный подсчет необходимых материалов для строительства. Для этого нужно ввести в подготовленную таблицу геометрические размеры площади помещения, с помощью формулы узнаем площадь м 2 и заносим это значение. Замеряем среднюю толщину стяжки и заносим это значение в таблицу.

С это высота плиты

После нажать кнопку «рассчитать» и в онлайн-режиме получить готовые данные, дабы не возникло проблем с конечным результатом по цифрам, нужно увеличить на 10-15% итоговые показания.

Таким способом расчет кубатуры бетона калькулятором выполняется за считанные минуты, теперь вы узнаете, какой объем бетонной смеси понадобиться вам для приобретения

Обратите внимание, что толщина бетона в таблице калькулятора в метрах указана по умолчанию!

Виды допустимой загруженности конструкций
