Укладка и крепление нижней обвязки
Каждый вид фундамента (свайно-ростверковый, ленточный, винтовой, монолитный) состоит из нескольких составляющих элементов, которые находятся через промежутки. Обвязка столбчатого фундамента служит для объединения его дробных элементов, делая их цельным элементом. Методы укладки обвязки разнообразные: резьбовой, сварной, с помощью хомутов.
После заливки любого вида фундамента начинаются обвязочные работы:
- Первым и важным этапом является проверка на присутствие неровностей на основании. При их наличии от них нужно избавиться с помощью цементного раствора. Если неровности до 3-х см, то их можно оставить.
- Укладка слоя гидроизоляции производится посредством рубероида и мастики.
- Обвязывание нужно начинать с углов основания. Сначала производится собирание конструкции для первого угла, являющегося началом обвязывания. Строительный треугольник поможет определить правильно ли ведется работа.
- Укладка досок. Размещение стыков по углам делается в двух вариантах: в «лапу» или «в пол». Перед фиксацией главных узлов конструкции, диагональные и угловые стороны выводятся очень ровно. Укрепляются они при помощи гвоздей (не менее 150 мм).
- Перед фиксацией главных узлов конструкции диагональные и угловые стороны выводятся очень ровно. Закрепляются они при помощи гвоздей (не меньше 150 мм). Промежуток от кромки – 2 см и больше.
Перед обвязыванием необходима гидроизоляция фундамента.
Качество бруса для обвязки
Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.
Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.
Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.
Установка лаг

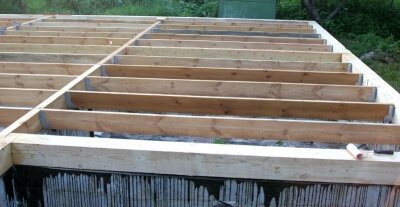

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола. Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.
Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:
1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.
2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.
3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.
На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.
Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.
Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.
При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.
Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением
И вентиляция наружных стен
Мы должны позаботиться о вентиляции внутристенного пространства просто потому, что теория отличается от практики и сделать на 100 процентов надежную пароизоляцию мы не в силах.
Теперь вернемся к рассматриваемой проблеме.
Если в построенном доме мокнет изнанка внешней отделки, то это означает, что пароизоляция сделана из рук вон плохо, вентиляция не сделана вообще, а еще это означает. что стена не достаточно утеплена. Вот последнее утверждение я хотел бы прокомментировать особо.
Я – влажный воздух
Предположим, я теплый комнатный воздух. Во мне есть пар. Каким-то образом я попал внутрь каркасной стены и начал движение к холоду. Почему я двигаюсь именно из тепла в холод? Это законы физики. Разность плотностей и все такое…. Так вот двигаюсь я себе и дохожу до слоя утеплителя. Мне нужно его преодолеть. Преодолевая утеплитель, я замечаю, что температура вокруг уменьшается и я по этой причине теряю свой пар. Он осаждается на волокнах ваты прямо в ее толще. Понятно, что теряя влагу я становлюсь суше. Но все равно двигаюсь дальше. Где-то на середине слоя ваты температура перевалила нулевую отметку. Я при этом потерял уже много пара и оставил его позади прямо в вате, на ее волокнах. А когда я еще не вышел из ваты, но уже где-то очень близко подошел к ее внешнему краю, я ощутил, что пара во мне уже и не осталось почти. И вот я выхожу из ваты и прямо лбом стукаюсь в серьезную преграду в виде какой-нибудь ужасной пленки или листов ОСБ. Тут я ощущаю себя сперматозоидом в презервативе (извините за хулиганский пример), и начинаю биться об эту пленку. НО ПАРА ВО МНЕ ПРАКТИЧЕСКИ УЖЕ НЕ ОСТАЛОСЬ и на этой пленке или плитах ОСБ я оставляю какие-то последние и совершенно микроскопические молекулы инея, которые можно рассмотреть разве что в микроскоп.
А у нас в стенах реки текут! Что же это за утепление такое, если из него теплый воздух выходит?
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
пенофол
Нижняя обвязка каркасного дома. Какой каркасный дом “правильный”?
Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли?
Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.
Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.
Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:
- Конструктивная надежность решений.
- Оптимальность по трудозатратам при возведении.
- Оптимальность по затратам материалов.
- Хорошие теплотехнические характеристики.
Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?
Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.
Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.
Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.
Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем .
Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.
Теперь рассмотрим вопрос более детально.
Монтаж нижней обвязки
Под нижней обвязкой сруба понимают крепление бруса к фундаменту. Методов много, о них ниже, но сначала стоит предварительно сделать несколько манипуляций, дабы в будущем не случилось неприятностей разного рода. Итак:
Во-первых, подготовленный фундамент, неважно какого типа он будет – свайный столбчатый или ленточный, подготавливают. То есть его утепляют и гидроизолируют. Делается это для того, чтобы нижний венец не имел прямого контакта с основанием, которое при перепадах температур способно накапливать влагу и соответственно обвязка для дома из бруса и само здание начнёт гнить
Делается это для того, чтобы нижний венец не имел прямого контакта с основанием, которое при перепадах температур способно накапливать влагу и соответственно обвязка для дома из бруса и само здание начнёт гнить.
- Во-вторых, нельзя забыть положить на поверхность фундамента лиственничный брус – он влаге не подвержен в принципе, да и вести венцы будет более сподручно на ровной поверхности.
- В качестве крепежа в основании всегда требуются мощные и надёжные элементы. Лучше всего с этими справляются анкерные болты.
Между собой же брусья скрепляются разной длины нагелями – деревянными клиньями прямоугольной формы. И в шахматном порядке.
Как происходит процесс нижней обвязки:
Основание, для того чтобы обвязка дома из бруса была ровной, проверяется на предмет перекоса. Делают это с помощью строительного уровня. Далее, в фундамент вбиваются анкерные шпильки. Вообще-то, их нужно было монтировать ещё до того, как предстояла заливка. Но если этого сделано не было, то придётся высверлить отверстия и вставить их туда, а потом снова залить. Длина должна быть утоплена примерно в половину основания. После этого, фундамент осмаливается битумной мастикой и укрывается двумя слоями рубероида. Кстати, болты или шпильки также стоит промазать. Теперь наступает очередь лиственничного бруса. Он примеряется на анкерные штыри и ударами топора на нём ставятся отметины для соответствующих сверлений. После выполненной работы, брус садится на фундамент. Нельзя забыть о том, что каждый «круг» здания потребует межвенцового уплотнителя. Следующим этапом будет установка окладного венца с рубкой в чашу или лапу. Все технологические отверстия должны быть уже просверлены, чтобы нижняя обвязка дома из бруса соответствовала лиственничному элементу. Зазоры лапы или чаши перекладываются уплотнителем. В такой роли сейчас используется джут. Не нужно пользоваться советами дедов и совать туда мох и паклю – всё-таки промышленность на месте не стоит и предлагает потребителю разные варианты.
Таким образом, выполняется нижняя обвязка брусового дома. Работа несложная, но кропотливая и необходимая. Вряд ли какие-либо строения обходятся без неё.
Верхняя обвязка
После того как дом возведён и последние венцы подняты, их не закрепляют ничем, дабы при устройстве стропильной системы, их можно было снять. Строению необходимо время для усадки как минимум год. Это время можно посвятить выбору материалов для утепления, стиля и интерьера собственного дома.
Срок, отведённый на усадку, пролетит быстро и настанет момент, когда придётся решать вопрос – как сделать обвязку для дома из бруса в верхней его части. Итак:
Снимается верхний венец и по поверхности закреплённого бруса устанавливается мауэрлат – главный стропильный элемент. Каким образом его устанавливают? Так же как и лиственничный брус, с той лишь разницей, что в нём делают пропилы для стропильных ног. Под него обязательно подкладывают уплотнитель. Далее, на заранее подготовленные пропилы устанавливают потолочные лаги. Они, естественно, должны быть большим сечением нежели, 100*50 мм. Всё-таки это будущий потолок. После мауэрлата устанавливают последний венец на те же нагели и скрепляют по углам коротким брусом сечением 50*50 мм
Можно применить дополнительно стальные уголки по всем углам, но важно помнить, что металл для древесины не лучший сосед – он способен накапливать конденсат и отдавать его в поры бруса
Таким образом, устройство верхней обвязки брусового дома можно считать оконченным.
Установка нижней обвязки своими руками
После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:
- Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
- Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
- Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
- Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более.

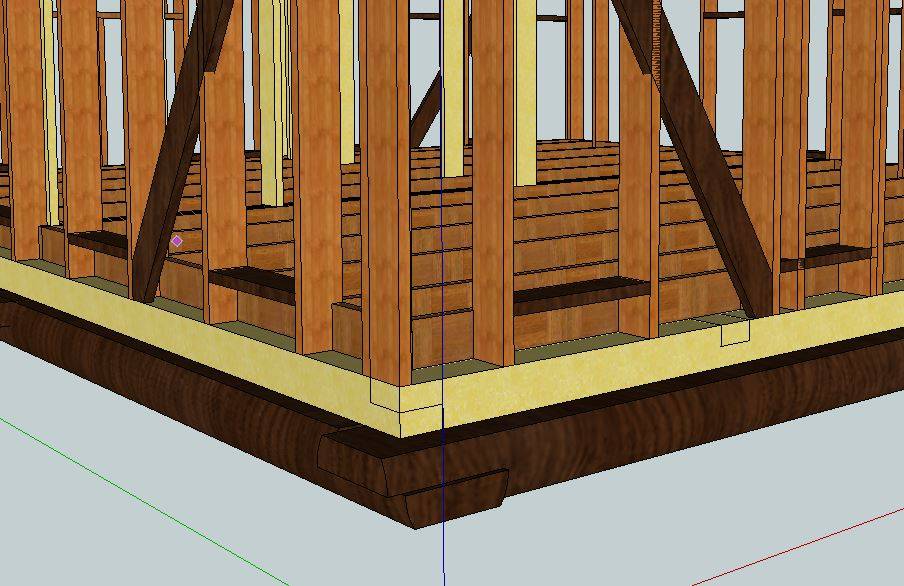

Схема крепления стен каркасного дома к полу
Перед монтажом нижней обвязки нужно сделать гидроизоляцию фундамента.
Как я строил первый «венец» дома?
Раскладку досок я делал примерно также как выше показал на видео. Разница лишь в том, что длина их была недостаточна (7х8 дом то…), пришлось рассчитывать расстояния так, чтобы стыки приходились на покрышки фундамента (как сделать такой фундамент я ), и имели разбежку в разные стороны.
Размеры доски которую я применял стандартные: четыре и шесть метров длиной, пять сантиметров толщиной. Ширина плахи 20 сантиметров. Применялась лиственница, поэтому пакет набранный из таких досок обладает очень высокой прочностью.

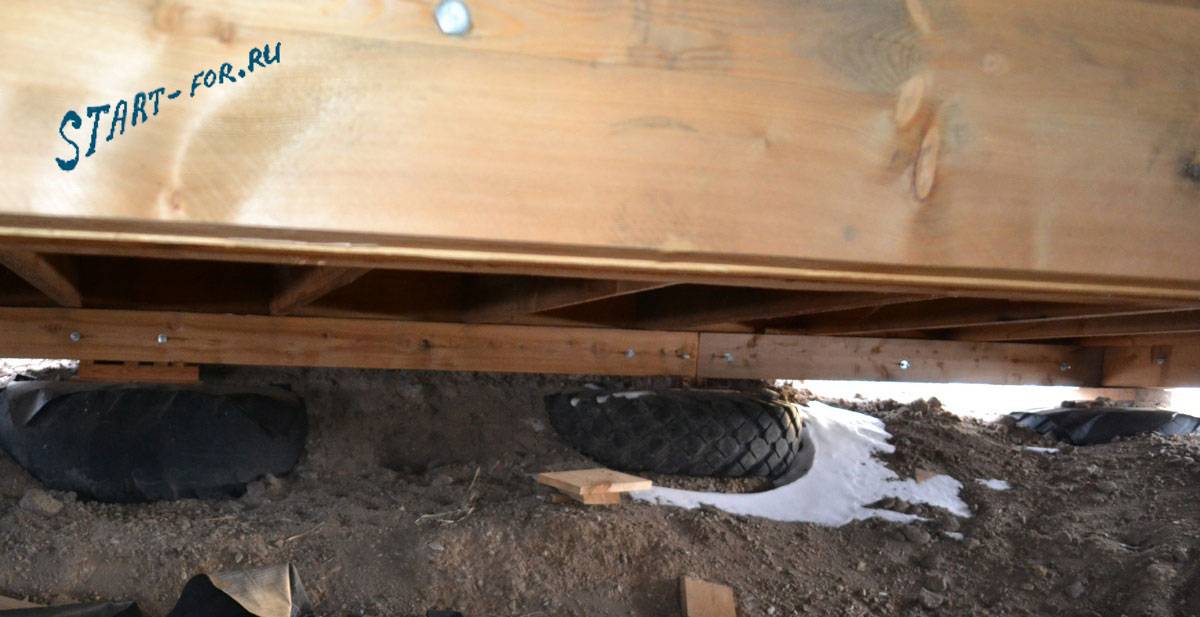

Собирал коробку на покрышках, промерял все расстояния, когда была собрана своеобразная «восьмерка» — выровнял диагонали. После выравнивания завершил собирать обвязку прибивая доски одну за одной.
После сборки обвязки наступил этап выравнивания. Выгонял горизонт я с помощью лазерного нивелира ADA. Подкладывая под обвязку обрезки, добился практически полного горизонта. Отклонение составило не более 0,5 см по периметру.
Ширина доски, как и полагается, значительно играла, поэтому пришлось походить по всей обвязке с рубанком электрическим, это того стоило, плоскость получилась очень удобной для продолжения строительства.
Когда обвязка была собрана я прошелся с дрелью и насверлил отверстий. Затем болтами стянул все доски обвязки. Думаю, это была не обязательная процедура, доски проколочены довольно часто, но, как говорится, запас карман не тянет.
На фото видно, как выглядят у меня некоторые узлы, которые удалось сфотографировать, дом то отстроен уже. Там, где фото без дома, спасибо Алексею.
Вопросы и ответы
Сколько там воды в этом дереве?
Влажная сосна содержит 300 литров воды на каждый куб. На каждый 3.5 куба использованной в стенах свежепиленной доски у вас 1 кубометр воды! Я могу ошибаться, но порядок примерно такой.
Когда покупать доску?
Сырую лучше покупать зимой.
Холодно, а значит меньше вероятность что она зацветёт и покроется плесенью при хранении.
Зима — не строительный сезон. Цена ниже. Плюс выше вероятность найти хорошую ровную доску. В сезон её обычно расхватывают профи.
Холодный воздух содержит очень мало влаги. Есть возможность хорошо просушить материал без всяких камер.
Какую доску покупать?
Только 1 и 2й сорт.
Выдержка из СП 31-105-2002 — основного документа для каркасного домостроения
Снип II-25 говорит, что влажность не выше 20-25%.
ГОСТ 8486 говорит, что снижать влажность нужно до 22% и меньше. Если больше, то антисептировать и сушить.
Какой влажности должна быть доска ЕВ при покупке?
Если брать под эту схему и собираетесь строить несколько месяцев, то можно 40% или немного больше. Если в осень и зиму, и рассчитываете собрать каркас за месяц, то только до 30%. Желательно не более 22-24%.
Доска может высохнуть не полностью, но даже так лучше чем собирать сразу из ЕВ. Между просветами в 5 и более миллиметров и в 0.5 мм большая разница.
Какой влагомер покупать?
Собрались строить каркасник — влагомер обязателен. Строители порекомендовали влагомеры игольчатые: влагомер KWB, влагомер CEM DT-125H, влагомер контактный 125 В ADA ZHM.
Это самый популярный вариант на Али https://aliexpress.ru/item/32915390795.html
Правильное название влагомера — гигрометр.
Эта штука обязательна для не опытного строителя. Сколько бы она не стоила помните — с помощью этого устройства вы экономите 150-200 тысяч рублей.
И для желающих строить из сухой доски он тоже необходим. Чтобы не продали “почти сухую” под видом сухой.
Как правильно мерить влажность древесины?
Измерять нужно строго по длинной стороне доски. С торца нельзя, так как торцы высыхают на порядок быстрее. С торца влагомер может показать, что доска сухая, а если измерить вдоль доски, она окажется влажной.
Когда сухая не строганная доска хуже влажной?
Вам могут предложить доску высушенную в камере, но не строганную. Есть отзыв, что такая доска хуже чем обрезная сырая доска естественной влажности. Вот слова строителя:
Не думаю, что это в 100% случаев так. Однако при покупке такой доски проверить её геометрию не помешает.
Что нужно для сушки леса на участке?
- На лесопилке нужно набрать реек для проставок между слоями досок. Шаг проставок очень важен. Укладываются под каждый ряд.
- Так же на местной доске объявлений нужно найти поддоны. На один слой минимум.
На какую высоту поднимать лес?
Чем выше поднимете лес, тем лучше будет циркуляция воздуха. Минимум 10см. Кто-то поднимает основание до 1 метра. Говорят, так дерево будет гораздо лучше проветриваться и сохнуть будет быстрее.
Надо ли сверху прижимать?
Да. Прижимайте дополнительно чем угодно: шпалами, блоками, клиньями. Иначе верхние ряды будут “бананами” и “саблями”. Такие доски можно использовать в качестве коротышей.
Будет ли сохнуть лес при большой влажности и дожде?
Будет, но дольше. Если защитить от осадков. И если даже доска ЕВ промокла под дождём, за пару дней высыхает и теряет дальше влажность.
У кого нельзя покупать лес?
Ни на рынке, ни на пилораме покупать лес нельзя. Только у специализированных продавцов. У них и зимой и летом качество материала на уровне.
Если что-то пропустили или возникли вопросы, то вот подробный ролик на тему покупки леса:
Цитата автора ролика: Я глубоко убеждён, что досушенный до 22% и ниже лес, при этом обязательно антисептированный, ничем не уступит лесу камерной сушки. Погрешность в геометрии допустима при строительстве каркасника и с лихвой компенсирует цену леса камерной сушки.
Тонкости установки лаг
Нижняя обвязка каркасного дома также служит в качестве основы для лаг чернового пола. В качестве лаг, как правило, используются доски формата 50х200 или 250 мм. Они монтируются ребром между брусками обвязки на определенном расстоянии друг от друга. Предполагается, что наличие этого элемента делает монтаж лаг на много проще. Они надежнее держатся, а срок службы такого пола увеличивается. Монтаж лаг может осуществляться несколькими способами:
С опорой на брусок. В нижней части обвязки монтируется брусок, на который опираются края лаг. Хоть брусок и выступает опорой, крепить лаги нужно непосредственно к бруску обвязки.
С использованием металлических уголков и пластин. В таком случае вся нагрузка идет на сами металлические соединения. Опора для лаг не подразумевается, зато их края соединяются с бруском обвязки с помощью соединительных элементов.
Установка на обвязку и использование ее в качестве опоры. Этот метод лучше всего подходит, если стены будут собираться по технологии платформы (стены монтируются в горизонтальном положении, а затем их устанавливают на основу). Лаги монтируются поверх обвязки, что гарантирует их надежную фиксацию. После этого поверх лаг монтируется дополнительная связка, которая будет служить основой для стен будущего дома.
Наиболее распространен в строительной практике третий способ монтажа лаг, а первые два используются только в комбинированном варианте (используется и брусок-основа, и металлические соединения). Именно так получается добиться максимальной прочности конструкции. Кроме того, такая методика позволяет проследить уровень уложенного чернового пола, и гарантирует простоту монтажа.

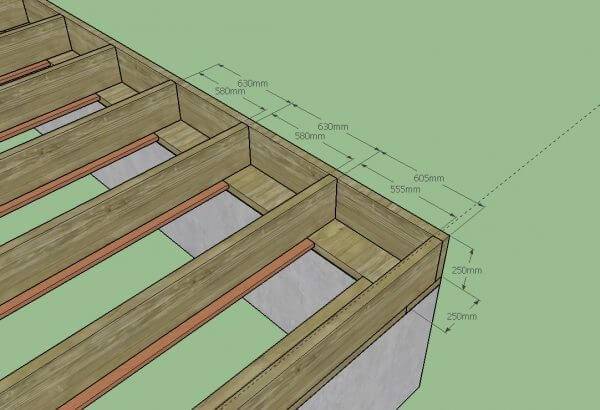

Расстояние между лагами рассчитывается индивидуально для каждой комнаты. Длина шага зависит от предполагаемой нагрузки на пол данной комнаты и от размера комнат: чем больше пролет лаг (расстояние между стенами), тем меньше расстояние между лагами пола. Если для лаг используется обрезной брус, тогда расстояние между ними будет равняться:
- 80 см, если расстояние между стенами 2 м;
- 60 см, если расстояние между стенами 2,5 м;
- 40 см, если расстояние между стенами 3 м и больше.
Чтобы не тратить лишние материалы утеплителя и гидроизоляции, их параметры тоже стоит брать во внимание при расчете шага между лагами. Это расстояние должно равняться ширине утеплителя, минус 1-2 см, чтобы он плотно лежал между балками
Это избавит вас от лишней обрезки и подгонки материала.
Правила, на которые надо обратить внимание
Итак, основные 10 правил качественной обвязки дома:
- Деревянные элементы должны быть хорошо просушены, чтобы не искривиться по мере потери влаги.
- Обработка должна производиться огнебиозащитой либо в специальных заводских условиях, либо в несколько слоев.
- Фундамент должен быть хорошо изолирован от древесины, так как в местах соприкосновения с цементом, дерево начинает портиться.
- Вымеряйте точность обрезки бруса или доски, которую используете в строительстве.
- Проверяйте геометрию после каждого этапа сборки каркасного дома.
- Любые щели должны быть запенены или заложены джутом.
- Соединения должны быть выполнены надежно, на расстоянии минимум полтора метра друг от друга.
- Если вы чего-то не понимаете, лучше обратиться за консультацией к специалистам.
- Помните, что выполнение верхней обвязки происходит на высоте, поэтому позаботьтесь о своей безопасности.
- Качество обвязки зависит от других элементов дома: нижней – от фундамента, верхней – от ровности стен.
Помочь самостоятельно сделать обвязку вам поможет наша подборка видео:
Соединения обвязочного бруса
Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине». Возможны следующие варианты соединения:
Возможны следующие варианты соединения:
- В половину дерева или в лапу. Этот способ подходит для увеличения длины.
- Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
- Коренной шип. Обычно применяется по углам.
- Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.
В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.
Обвязка как пол каркасного дома
Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).
Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
