Несущая способность грунта: исследование, определение, расчет

Технология монтажа фундамента

Фундаменты, которые можно отнести к монолитно-бетонным основаниям, существует много. Отличаются они спецификациями, используемыми компонентами и т.д. Среди основных видов особенно востребованы:

Столбчатый фундамент — Устройство фундамента этого варианта основания подразумевает конструкцию из отдельных столбов, связанных между собой ригелями из бетона и заливающихся по краям будущего сооружения. В результате получается отличное основание для небольших построек и малоэтажного строительства из дерева и кирпича. Рабочий процесс в данном случае не требует использования тяжелой и сложной строительной техники;

Ленточный фундамент — основание по своей структуре является полосой из железобетона, углубленной ниже уровня промерзания грунта. Основные параметры устройства такого фундамента, его ширина, тип используемого бетона, структура и высота определяются на стадии проектирования, исходя из веса будущего здания, его структуры и количества этажей. Как правило, такие основания выбираются для возведения каменных частных строений, имеющих в цокольном этаже подвалы или гаражи;

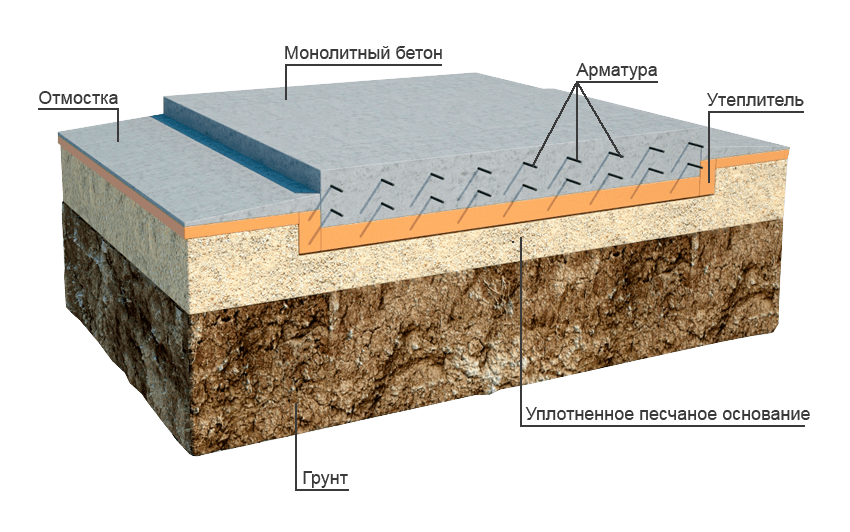

Железобетонная монолитная плита — выбирается в основном на сложных грунтах, на глинистой, торфяной почве или с большой глубиной промерзания. Основное преимущество устройства такого фундамента в том, что плита является сплошным основанием, способным выдерживать большие нагрузки и сохранять целостность строения;

Свайный фундамент — удачно используется на склонах, промерзших, насыпных, слабых грунтах

В данном случае особе внимание необходимо уделять выбору опор и монолитного ростверка;

Свайно-плитное основание – это уникальное изобретение в строительной сфере, используемое в основном для возведения многоэтажных сооружений. Состоит из нескольких важных элементов – ростверков, железобетонных свай, характеризующихся отличной устойчивостью и повышенной прочностью.

Работы по устройству монолитных оснований предполагают применение специализированной строительной техники, так как требуется выемка больших объемов грунта. Помимо этого, армирование осуществляется в несколько слоев по всей площади основания строения. В данном случае потребуется много стальной арматуры, ее необходимо будет предварительно сваривать и обвязывать по специальной технологии.

Что такое несущая способность грунта?

Несущая способность грунта — это показатель давления, которое может выдерживать грунт. Его указывают либо в Ньютонах на квадратный сантиметр (Н/см²), либо в киолграмм-силе на 1 сантиметр квадратный (кгс/см²), либо в мегапаскалях (МПа).

Данная величина используется при проектировании фундаментов для сравнения нагрузки, которую оказывает на почву конструкция здания с учётом возможного слоя снега на крыше и давления ветра на поверхность стен. Даже при точном подсчете влияния каждого из указанных факторов на соотношение несущей способности поверхности земли на участке к совокупной нагрузке от конструкции здания, эту цифру берут с запасом.

Как определять несущую способность грунта

Осадки фундаментов принято рассчитывать по линейной зависимости между напряжениями и деформациями. В соответствии с рекомендациями СНиП 2.02.01-83* (п. 2.41.) среднее значения давления под подошвой фундамента не должно превышать расчетного сопротивления грунта основания.

В соответствии с п. 2.42. и Приложения 3 СНиП 2.02.01-83* расчетные сопротивления грунтов основания (R0) определяется по таблице:

Тип грунтаРасчетное сопротивление R0, кг/см2Крупнообломочные Галечниковые(щебенистые) с песчаным заполнителем6Галечниковые(щебенистые) спылевато-глинистым заполнителем4 — 4,5Гравийные(дресвяные) с песчаным заполнителем5Гравийные(дресвяные) спылевато-глинистым заполнителем3,5-4Песчаные плотныесредней плотностиКрупные65Средней крупности54Мелкие маловлажные43Мелкиевлажные и насыщенные водой32Пылеватые маловлажные32,5Пылеватые влажные21,5Пылеватыенасыщенные водой1,51Пылевато-глинистые (непросадочные)сухиевлажныеСупеси (коэффициент пористости 0,5) *33Супеси (0,7)2,52Суглинки (коэффициент пористости 0,5)32,5Суглинки (0,7)2,51,8Суглинки (1,0)21Глины (коэффициент пористости 0,5)64Глины (0,6)53Глины (0,8)32Глины (1,1)2,51ПросадочныесухиевлажныеСупеси природного сложения (плотностью в сухом состоянии 1,35 т/м3)31,5Супеси природного сложения (плотностью в сухом состоянии 1,55 т/м3)3,51,8Супеси уплотненные (плотностью в сухом состоянии 1,6 т/м3)2Супеси уплотненные (плотностью в сухом состоянии 1,7 т/м3)2,5Суглинки природного сложения (плотностью в сухом состоянии 1,35 т/м3)3,51,8Суглинки природного сложения (плотностью в сухом состоянии 1,55 т/м3)42Суглинки уплотненные (плотностью в сухом состоянии 1,6 т/м3)2,5Суглинки уплотненные (плотностью в сухом состоянии 1,7 т/м3)3

* — коэффициент пористости показывает отношение объема пор к объему твердых частиц. Чем выше значение показателя, тем более рыхлый грунт.

Оценить данный показатель самостоятельно можно только с некоторой долей допущения. При этом можно исходить из следующего: грунт при увлажнении проседает и уплотняется. Так, пучинистый грунт, расположенный ниже глубины промерзания, уплотняется по максимуму.

С течением времени его состояние не меняется. При этом грунт, подверженный промерзанию, насыщается влагой и промерзая увеличивается в объеме за счет превращения в лед влаги, находящейся в порах (пучение). Замерзая, водарасширяется сама, и расширяет при этом поры: грунт становится пористым.

Несколько слов о насыпном грунте

От чего зависит НС

Несущая способность позволяет правильно задать площадь опоры строения на грунт. Понятно, что, чем хуже почва выдерживает давление, тем больше будет площадь фундамента, или тем больше будет сечение ж/б свай.

Характеристики НС – это параметры грунта, и они зависят от его структуры (типа), плотности и влажности. На практике большую роль играет влажность. Насыщенность почвы влагой зависит от уровня грунтовых вод; с увеличением влажности НС снижается в разы.

Снижение качества почвы происходит не всегда: избыточная влажность никак не ухудшает характеристики средне- и крупнозернистого песка. Значение плотности также определяет уровень несущей способности и строительные перспективы данной территории.

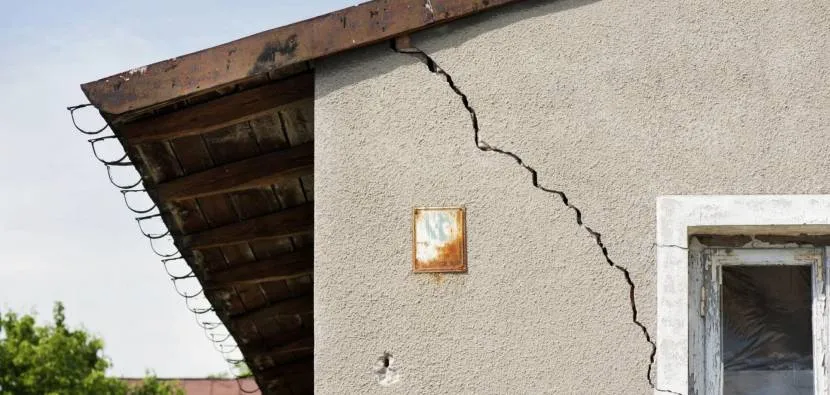

Результат осадки фундаментаИсточник comments.ua

С увеличением глубины плотность грунта повышается благодаря давлению вышележащих слоев. Поэтому при использовании свайного фундамента хватит и несущей способности песка в том случае, когда сваи будут опираться на глубокий плотный пласт.

Какой фундамент подходит для глинистой почвы

Слои закладки фундамента для суглинистой почвы с гидроизоляцией.

После точного определения типа почвы на участке и глубины залегания грунтовых вод необходимо решить, какой фундамент можно будет возвести. Глинистая почва ограничивает в выборе основания дома, поэтому можно воспользоваться только двумя вариантами: построить ленточный или свайный фундамент. Какой именно выбрать, попытаемся выяснить далее.

Если грунт более или менее однородный, то для него подойдет ленточный фундамент, свайный применяется в тех случаях, когда в почве попадаются камни.

Построить фундамент на суглинках нелегко, но если вникнуть во все нюансы этой работы, сделать это возможно. При возведении фундамента на суглинке могут возникнуть такие проблемы, как обламывание, вспучивание и просадка конструкции. Чаще всего это происходит вследствие недостаточной глубины закладывания фундамента либо при большом давлении, которое может оказываться на него. Проблемы могут возникнуть у дома, фундамент которого был возведен на суглинке, если при его строительстве применялся мелкий камень, либо стены были построены из пеноблоков.

Схема ленточного фундамента для глинистой почвы.

Чтобы избежать всех вышеописанных проблем, строительство дома должно сопровождаться выбором правильного типа фундамента. При этом блоки можно отсеять сразу же, так как в роли связующего элемента потребуется устройство армирующего каркаса. Низ основания должен быть шире, чем его верх. При возникновении опасений по поводу давления грунта, основание необходимо будет промазать машинным маслом или обернуть его поливинилхлоридной пленкой, которая не пропустит воду к фундаменту во время оттепели. Нелишним будет утеплить верхний слой земли, для чего можно использовать керамзит или щебень.

На выбор типа фундамента. который можно возвести на суглинке, также влияет материал, используемый при возведении стен дома. Если это будет кирпич, то свой выбор стоит остановить на ленточном фундаменте, который способен выдержать большую нагрузку.

Если же планируется строительство сарая или летней теплицы, то лучше выбрать свайный фундамент, который способен обеспечить необходимую степень монументальности возводимого строения.

На глинах и суглинках также можно использовать основания в виде монолитной плиты, которую обязательно устанавливают на песчаную подушку. Его преимущество заключается в плавучести, а значит он легко выдерживает любые движения грунта. Еще одним плюсом монолитного фундамента является отсутствие необходимости проведения глобальных земельных работ.

Как определить несущую способность грунта?

Схема развития деформаций и перемещений грунта.

Расчет оснований по несущей способности можно выполнить, определив тип грунта. Глину от песка визуально отличить так же легко, как и крупный песок от мелкого, высокую плотность от низкой. Даже если расчет оснований по несущей способности требуется проводить с учетом влажности, то определить влажность почвы не составит труда. На участке делаются скважины, по которым и определяется уровень глубины грунтовых вод. Если влаги не выделяется, то расчет оснований по несущей способности можно выполнять с учетом того, что почва сухая. Если вода скапливается в проделанных углублениях, то надо определить, в каком количестве

Это особенно важно для глинистых, песчаных грунтов. Если влажность высокая, то рекомендуется установка свай

Надо обращать внимание и на то, какая глубина заложения свай или ленточного фундамента планируется. Чтобы быстро и качественно выполнить такой расчет, надо пользоваться не только табличными данными, но и формулами

Расчет требует использования показателя R, которое показывает несущую способность для определения данных по фундаменту с шириной в 1 м, при глубине заложения в 2 м. Расчет производится при помощи следующей формулы:

R = R * [1 + k1*(b – 100)/100] * (d +200)/2*200, при условии определения, что глубина заложения будет составлять до 2 м;
R = R * [1 + k1 *(b – 100)/100] + k2*g*(d – 200), при условии определения, что для фундамента глубина заложения принимается больше 2 м.

Расчет выполняется с учетом таких данных:

Таблица значений несущей способности свай.

k₁ – это коэффициент, расчет которого проводить не надо, данные берутся из специальной таблицы. Например, значение в 0,125 применяется для песчаных и крупнообломочных. Для пылеватых, глинистых, для суглинка, супеси расчет проводится с подстановкой коэффициента в 0,5;
k₂ – это коэффициент, который используется для определения несущей способности песчаных и крупнообломочных почв;
g – это коэффициент, который используется для определения удельного веса грунта, находящегося от подошвы основания и выше (используется для свай, лент, плит и прочего);
b – ширина основания (для свай используется значение круглого либо квадратного сечения, тут применяется формула b=√а;
d – глубина фундамента, тут значение зависит от того, какая группа фундаментов применяется, от условий строительства, будущих нагрузок и прочего. Методы расчета этого значения самые разнообразные, факторов, которые оказывают влияние на получение значения, много.

Методы подсчетов разные, лучше всего за помощью обращаться к специалистам. Если на участке уже стоят дома, которые были построены несколько лет назад и целостность их конструкции находится в отличном состоянии, то формулы используются в том виде, как они даны. Но если строений в округе нет, а состояние почвы вызывает сомнения, то лучше всего не полагаться на приближенные вычисления, а сразу заказать исследования. Это позволит обеспечить надежность и безопасность будущего дома.

Как определяется несущая способность грунтов?

Несущая способность грунтов — это одна из его основных характеристик, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта и измеряется в кг/см2 или т/м2.

Зачем нужна несущая способность грунтов?

По несущей способности грунта определяют, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента. Сама несущая способность грунта зависит от трех факторов: тип грунта, степень его уплотненности и насыщенность грунта влагой. Увеличение влажности грунта снижает его несущую способность в несколько раз. Только крупные пески и пески средней крупности не меняют своих свойств при увеличении влажности. Избыточная влажность грунта, скорее всего, связана с высоким уровнем грунтовых вод.

Чтобы узнать несущую способность грунта не обязательно обращаться за помощью к геологам, в случае самостоятельного строительства дома можно определить тип грунта на глаз. Для этого простым земляным буром можно пробурить в земле скважину глубиной 2 м или выкопать яму лопатой. При этом сразу будет понятно, какой грунт находится на этой глубине и насколько он увлажнен. Далее по типу и увлажненности грунта определить его несущую способность.

Основные виды грунтов

На территории нашей страны в основном преобладают песчаные и глинистые грунты, за исключением болотистой местности с просадочными торфяными грунтами , а также горных хребтов и возвышенностей со скальными грунтами.

Отличить песок от глины не составляет труда: в песке ясно видны отдельные песчинки, при растирании песчаного грунта меду ладонями они отчетливо чувствуются. Крупный песок имеет размер частиц от 0,25 до 5 мм, такие частицы хорошо видны невооруженным глазом, а песок средней плотности имеет размер песчинок до 2 мм. Супесь содержит 3-10% глинистых частиц, в сухом состоянии она крошится, если скатать из нее шарик, то он рассыпается при легком давлении на него. Суглинок содержит от 10% — 30% глинистых частиц, обладает большей пластичностью, чем супесь. Если из суглинка сделать шар и раздавить его, то он превращается в лепешку с трещинами по краям. Глина – наиболее пластичный грунт, содержит более 30% глинистых частиц ,если раздавить шар, сделанный из глины, то он превратится в лепешку, на краях которой не будет трещин.

Как определить вид грунта?

Исследуемый образец грунта укладываем в стеклянную банку на ¼ её высоты;
Доливаем в банку воды до уровня ¾ высоты;
Добавляем в воду 1 чайную ложку средства для мытья посуды; закрываем банку крышкой и встряхиваем содержимое в течение 10 минут. За это время образец грунта разделится на составляющие; банку ставим и через 1 минуту отмечаем на ней маркером уровень песка, который осел на дне;
Уровень ила отмечаем через 2 часа;
Ждем пока вода станет прозрачной и отмечаем уровень слоя глины.
Процесс осадки глины достаточно длительный и может занять от 2 до 7 дней;
Находим толщину слоя песка, ила и глины. Например: уровень песка через 1 минуту составил 6 см, уровень ила 7 см от дна банки, уровень глины 10 см от дна банки. Тогда: толщина слоя песка 6 см, толщина слоя ила 1 см (7-6=1), толщина слоя глины 3 см (10-7=3), а общая толщина осадка 10 см;
Вычисляем относительную величину каждого вида осадка (в процентах): толщину слоя песка/ила/глины делим на общую толщину осадка, затем умножаем на 100 процентов: 6/10*100% =60% — содержание песка в %;
1/10*100%=10% — содержание ила (пыли) в %;
3/10*100%=30% — содержание глины в %.

Расчетное сопротивление грунта на разной глубине

Величины расчетного сопротивления грунтов (R0), приведенные ниже , даны для глубины заложения фундамента 1,5…2 м.

Если глубина заложения фундамента меньше чем 1,5 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = 0,005R0(100 +h/3), где h — глубина заложения фундамента в см.

Пример 1 Глинистый грунт на глубине 0,5 м при R0=4 кг/см2 будет иметь расчетное сопротивление грунта Rh = 2,33 кг/см2. Если глубина заложения фундамента больше чем 2 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = R0 + kg(h — 200), где h — глубина заложения фундамента в см, g — вес столба грунта, расположенного выше глубины заложения фундамента (кг/см2); к — коэффициент грунта (для песка — 0,25; для супеси и суглинка — 0,20; для глины — 0,15).

Пример 2 Глинистый грунт на глубине 3 м при R0=4 кг/см2 будет иметь расчетное сопротивление Rh = 10,3 кг/см2. Удельный вес глины — 1,4 кг/см2, а вес столба глины высотой 300 см — 0,42 кг/см2.

Решение

Эксцентриситет приложения нагрузки:

e = M/Fv = 60/260 = 0,23 м.

Приведенная ширина фундамента по формуле:

b’ = b — 2eb = 1,8 — 2× 0,23 = 1,34 м.

Приведенная длина фундамента по формуле: l’ = l = 0,9 м.

Отношение приведенной длины фундамента к его проведенной ширине:

η = l’/ b’ = 0,9 / 1,34 = 0,67.

при η < 1 для расчета коэффициент принимается η = 1.

Коэффициент ξγ по формуле: ξγ = 1 — 0,25/η = 1 — 0,25/1,0 = 0,75.

Коэффициент ξq по формуле: ξq = 1 + 1,5/η = 1 + 1,5/1,0 = 2,5.

Коэффициент ξc по формуле: ξc = 1 + 0,3/η = 1 + 0,3/1,0 = 1,3.

Проверка условия: tg δ < sim φ1; 0,27 < 0,34 — условие выполнено, следовательно, возможно вести дальнейший расчет по формуле.

Коэффициент Nγ = 0,82.

Коэффициент Nq = 3,64.

Коэффициент Nc = 7,26.

Земляные работы при устройстве фундамента.

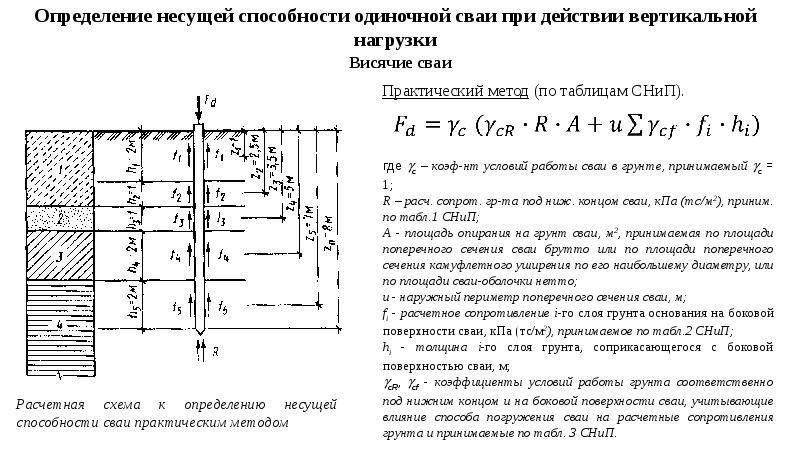

Расчет несущей способности сваи в конкретных условиях.

Перед началом строительства дома из пеноблоков были проведены исследования грунта на глубине 3 метров. Результаты показали следующее распределение почв:

0-2 метра – суглинистые почвы;
2-3 метра – глинистые почвы.

Расчет несущей способности сваи по грунту зависит от параметров самой опоры. В соответствии со Строительными правилами «Свайные фундаменты» предположим первоначально ее длину 3 метра. Минимальный рекомендуемый диаметр для таких опор составляет 300 мм.

Исходя их геометрии и почвенных условий, можно рассчитать несущую способность сваи по ее торцевой части и боковой поверхности. Для этого высчитаем площадь нижнего конца опоры:

Sторца=3,14D2/4=3,13*0,3*0,3/4=0,07,

где D – диаметр круга. Следующий параметр, необходимый для определения несущей способности свай – периметр опоры:

U бок=2*3,14*R=2*3,14*0,15=0,94.

Исходя из перечисленного, несущая способность буронабивной сваи по грунту будет определяться по следующей формуле:

Pтор=0,7Pнорм*S=0,7*90*0,07=4,41т,

где Pтор – несущая способность по торцу сваи, 0,7 – общепринятый коэффициент по грунту, Pнорм – нормативная несущая способность (табличная величина из соответствующих справочников), S – площадь основания. Аналогично рассчитаем несущую способность буронабивной сваи по ее боковой поверхности:

Pбок=0,8*U*fiн*h,

где Pбок – несущая способность по боковой поверхности сваи, 0,8 – коэффициент по условиям работы сваи в почве, U – периметр боковой поверхности, fiн – сопротивление грунта воль боковой поверхности (также табличная величина, зависящая от вида грунта и глубины его расположения), h – высота того или иного слоя грунта, через который проходит свая. Подставляя известные и рассчитанные величины получим:

Pбок=0,8* (2,8*2 + 4,8*1)*0,942=7,8т.

Исходя из проведенных вычислений, можем выполнить определение несущей способности свай. Для этого достаточно суммировать Рбок и Ртор:

Р=Рбок+Ртор=4,41+7,8=12,21т.

То есть каждая свая с указанными выше параметрами в том грунте, который располагается в зоне строительства согласно нашему примеру, способна выдержать нагрузку в 12 тонн 210 кг. Исходя из этой величины, необходимо рассчитать необходимое и достаточное количество опор буронабивного фундамента. Для этого определим общую массу строения.

Пример расчета несущей способности свай

Вес дома определяется как сумма веса всех входящих в него частей – перекрытий, перегородок, стен, стропильной системы, кровельного материала, переменной нагрузка от снега и ветра, массы отделки снаружи и внутри строения, а также предполагаемой к установке в доме мебели и бытовой техники. Предположим, что посчитав все искомые величины, получили общую массу строения, равную 124 тонны.

Следующий необходимый параметр – длина стен и перегородок, под которыми предполагается установка свай. Данная величина позволит распределить опоры дома равномерно с равным шагом. Предположим, что длина стен составила 29 метров. Тогда нагрузка на 1 п.м. будет определяться по формуле:

Q=124/29=4,3 т.

Шаг установки опор определим как отношение несущей способности сваи на величину Q:

L=P/Q=12,21/4,3=2,8

Используя полученные данные, рассчитаем и количество опор буронабивного свайного фундамента через отношение периметра стен к шагу установки опор:

N=29/2,8=10,3.

Принимаем ближайшее большее количества для получения определенного запаса прочности фундамента.

Таким образом, даже не обладая необходимым инженерным строительным образованием можно самостоятельно рассчитать несущую способность свай фундаментов того или иного вида, а также шаг установки опор и их количество. Необходимо это и для контроля работ, проводимых нанятой строительной бригадой, и для предварительного экономического расчета расходов на строительство основания дома.

От чего зависит несущая способность грунта

Расчет фундамента несущей способности грунта

Прочность грунта под подошвой фундамента и его устойчивость имеют немаловажное значение. Когда грунт отвечает заявленным требованиям, то сдвиг здания, трещины, разрушения стен и прочие неприятности исключены. На несущую способность грунта влияют:

На несущую способность грунта влияют:

Нагрузки
Распределение центра тяжести площади относительно нагрузки
Ширина, высота, форма, вес фундамента
Тип и особенности грунта
Величина погружения фундамента
Степень однородности почвы
Прочие факторы: вибрация, наличие грунтовых вод, глубина промерзания, сейсмичность и т.д.

Расчет несущей способности основания фундамента

Данный вид расчета необходим, если на основание оказывают воздействие различные нагрузки. Влияние могут оказывать:

Возводимые рядом объекты
Вибрация, вызванная работой промышленных предприятий
И даже автомагистрали, расположенные в непосредственной близости.

Несущая способность должна рассчитываться, если дом возведен на уклоне или уклон появился после его возведения. Анализ ситуации необходим, если фундамент расположен на влагонасыщенных почвах, на него может воздействовать выталкивающая сила или нужно просто проверить устойчивость склонов. Расчет выполняется строго согласно СНиП. В учет берется:

Коэффициент условий работы
Предельное сопротивление основания дома всем видам нагрузки
Коэффициент надежности по назначению здания.

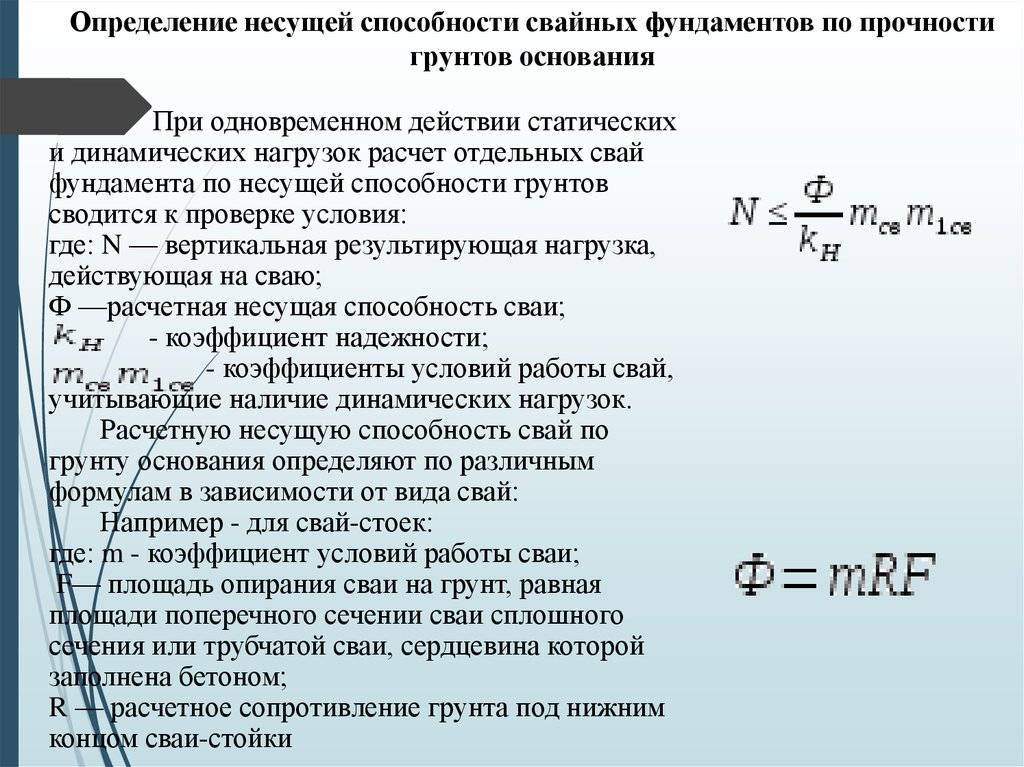

РНС свайного фундамента – важная задача на этапе проектирования

Преимущество свайного фундамента в том, что он имеет высокую прочность даже в слабых грунтах, ведь опоры погружаются на достаточно большую глубину до несущего грунта:

Он позволит гарантировать устойчивость здания
Имеет более доступную стоимость, нежели ленточный фундамент
При малой несущей способности грунта является единственным возможным решением.

Правильно выполненный расчет является гарантом надежности и долговечности дома. При этом вам не придется выкапывать глубокие траншеи, ведь можно использовать даже буронабивные или винтовые сваи.

РНС по несущей способности грунта

Чтобы определить наиболее выгодное сочетание, то расчетная нагрузка, передаваемая на сваю, должна быть меньше или равна расчетной нагрузке, которая на нее допускается. Для определения величины необходимо сначала определить расчетную несущую способность грунта и разделить ее на коэффициент надежности.

Расчет сложный и ответственный. Любая ошибка может иметь массу негативных последствий, поэтому доверить работу лучше надежным исполнителям.

РНС ленточного фундамента: быстро, качественно, надежно

Преимущество ленточного фундамента в его универсальности. Его можно изготовить из монолитного и сборного бетона, использовать в частном и промышленном строительстве. Но гарантировать надежность ленточного фундамента позволит только тщательно и правильно выполненный расчет. Для расчета нужно знать глубину заложения фундамента, ширину подошвы и ленты. Работа проводится в несколько этапов:

Нужно изучить характеристики грунта
Назначение глубины заложения
Собрать нагрузки

И только после этого определить несущую способность.

Расчет осадки и несущей способности основания фундамента «под ключ»

«RNS SPB Company» работает на рынке услуг уже более 10 лет, за это время мы решили проблемы сотен предприятий и тысяч частных застройщиков. В нашем штате работают опытные квалифицированные расчетчики, которые прошли обучение у разработчиков специализированных расчетных программ, поэтому готовы компетентно разобраться в самом сложном вопросе.

Мы беремся за самые сложные и нестандартные проекты, минимизируем участие клиента и даже самостоятельно собираем расчетные данные. Мы выполняем расчеты в нескольких программах и осуществляем поддержку проекта на всех этапах. Звоните и заказывайте! Только у нас вы получите индивидуальный подход, качественное исполнение, оперативные сроки работы и самые доступные цены.

Типы грунтов

Прежде всего, нужно определить тип грунта. Для этого тщательно изучают состав почвы, полученный с помощью бура.

Рассмотрим качественные характеристики грунтов:

Песок считают крупным, если средний размер песчинок достигает размеров от 0,25 мм до 5 мм. Песчаное основание не подвержено пучинистости. Грунт такого типа при увеличении уровня влажности не меняет свой объём и не теряет своих свойств;
Супесь – это песок с примесью глины не более 10%. Шар, скатанный из супеси, непластичен и легко разрушается от лёгкого надавливания. Высокое содержание песка в составе породы практически делает её непластичной. Малая пористость грунта положительно влияет на его стойкость к пучению;
Суглинок формируется из смеси 70% песка и 30% глины. Раздавленный шар из суглинка, образует блин с трещинами по краям. Такое явление показывает то, что данный грунт обладает большой пористостью и подвержен пучению;
Глина наиболее часто встречающееся грунтовое основание. Если в образце почвы содержание глинистых частиц составляет 30% и более, то породу определают, как глину. Раздавленный шар из глины образует сплошной блин без трещин и разрывов. Почва такого типа наиболее подвержена пучению при замерзании;
Торф по своей сущности является грунтом органического происхождения, не обладающим несущей способностью. Строительство объектов на таких участках можно производить на винтовых сваях, при условии прохождения этих опор через торфяной слой к плотному грунту. Глубина залегания плотного основания является основным фактором при расчете длины винтовых свай.

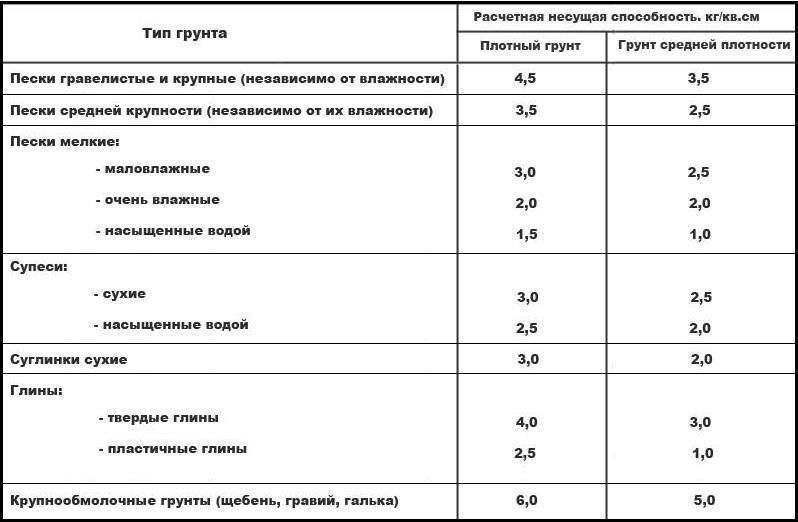

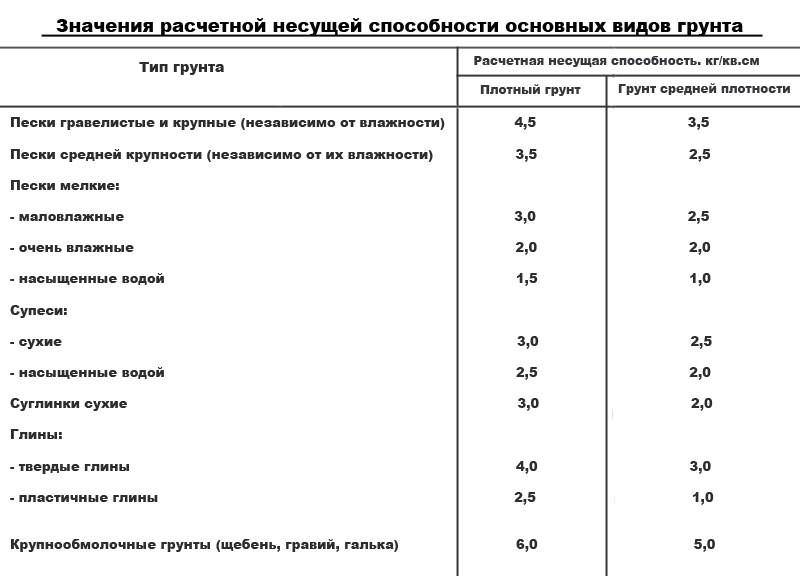

Таблица средней несущей способности различных грунтов

Далее следует таблица с указанием средних цифр несущей способности или, как её ещё называют, расчетного сопротивления разных типов грунта в кгс/см².

Более точные расчеты с учётом всех коэффициентов, которые отображают влияние каждого существующего в реальных условиях фактора, можно выполнить следуя рекомендациям в нормативном своде правил за 2011 год СП 22.13330.2011 с названием Основания зданий и сооружений. Это официальное издание более старого стандарта СНиП 2.02.01-83*, выполненное научно-исследовательским институтом имени Н.М. Герсеванова.

В приведенной таблице отображены усреднённые результаты расчётов, проведенных с использованием формул и данных, основанных на описанном выше своде правил 2011 года.

Здесь можно видеть, что существует достаточно большой разброс в показателях сопротивления грунта. Это обусловлено в первую очередь влажностью почвы, которая непосредственно зависит от уровня залегания грунтовых вод.

Если нужно получить цифры в МПа или в Н/см², то можно перевести указанные в таблице значение согласно установленным соотношениям величин.

1 кгс/см² = 0,098 МПа или 1 МПа = 10,2 кгс/см²
1 кгс/см² = 9.8 Н/см² или 1 Н/см² = 0.102 кгс/см²

Для удобства существует также таблица, где указаны средние цифры расчетного сопротивления грунта в Н/см²

Аналогичная проблема с таблицами подобного рода — очень существенное различие между минимальными и максимальными значениями. В общем случае рекомендуется брать минимальные показатели, которые указаны в табличных данных. Для примера разместим ещё одну таблицу, наглядно иллюстрирующую подход зарубежных специалистов к обнародованию данных своих исследований.

Очевидно, что табличные цифры используются, как правило, теми, кто принял решение не заказывать профессиональное геологическое исследование почвы на своём участке. Поэтому имеет смысл давать показатели с запасом, чтобы при самостоятельных расчетах, даже если в них закрадется небольшая погрешность, это не привело к непоправимым последствиям.

В то же время даже при значительном запасе по прочности не факт, что конструкция здания будет достаточно стабильно стоять на основании в течение десятков лет. За такой срок качество грунта может измениться, если не были соблюдены соответствующие меры по защите фундамента от скопления осадочных вод. Для этих целей обязательно следует изготавливать отмостку с хорошей гидроизоляцией и дренажную систему по периметру постройки для централизованного сбора стоков.

Исследование грунта

Расчет несущей способности грунта

Определение несущей способности грунта – это достаточно трудоемкий процесс, который можно выполнить подручными средствами (вручную/онлайн) или же воспользоваться услугами геолого-геодезических агенств. Если вы хотите сэкономить и выполнить расчет самостоятельно – KALK.PRO поможет вам в этом нелегком деле!

Мы предлагаем вам воспользоваться нашим удобным онлайн-калькулятором расчета сопротивления грунта на сжатие/сдвиг. По окончанию вычисления вы получите значение расчетного сопротивления в четырех разных единицах измерения (кПа, kH/m 2 , тс/м 2 , кгс/см 2 ). Для того чтобы получить результат расчета, вам необходимо заполнить несколько полей:

Тип расчета. На основании лабораторных испытаний или при неизвестных характеристиках грунта.
Характеристики грунта. Тип, коэффициент пористости и показатель текучести, а также осредненное расчетное значение удельного веса грунтов.
Параметры фундамента. Ширина основания и глубина заложения.

Последние две характеристики грунта определяются только для глинистых грунтов.

Калькулятор расчетного сопротивления грунта основания

Для начала нам необходимо выбрать тип расчета. Первый вариант подразумевает, что вы получите отдадите образец грунта в специализированную лабораторию на исследование. Данный способ занимает большое количество времени и средств. Поэтому если у вас не сложный участок и вы уверены, что сможете сделать все своими силами, мы предлагаем воспользоваться вторым вариантом и выполнить расчет на основании табличных данных.

Классификация грунтов

Следующий этап работ связан с определением типа грунта. Согласно СНиП 11-15—74, все виды грунтов делятся на две основные группы:

скальные;
нескальные.

Первые, представлены горными породами, метаморфического или гранитного происхождения. Встречаются в горных областях и в местах выхода основания тектонической платформы на поверхность (щиты). В нашей стране это территория Карелии и Мурманской области. Горные системы Урала, Кавказа, Алтая, Камчатки, плоскогорья Сибири и Дальнего Востока.

Сопротивление скальных грунтов настолько высоко, что вы можете не производить никаких предварительных расчетов.

Нескальные грунты встречаются повсеместно на равнинах. Они подразделяются на несколько видов, а те в свою очередь на фракции:

Пески (мелкие, средние, крупные…);
Супеси (легкие, тяжелые);
Суглинки (легкие, средние, тяжелые);
Глины (легкие, тяжелые…).

Как определить тип грунта самостоятельно?

Существует простой дедовский способ определения типа грунта, которым пользовались ваши родители и родители ваших родителей – он заключается в выявлении физико-механических свойств породы.

Для этого необходимо провести отбор проб почвы в крайних точках и в середине участка. Выкопайте ямы на глубину, предполагаемого уровня заложения фундамента и возьмите образецы грунта с каждой контрольной точки.

Подготовьте рабочую поверхность, для того чтобы провести научный эксперимент.

Намочите почву до состояния, когда из нее можно будет сформировать шар.
Попробуйте раскатать шар в продолговатое тело (шнур).
- Если у вас не получилось этого сделать, то перед вами песчаная почва.
- Если немного схватывается, но все равно разрушается – это супесь.
- Если шнур удается свернуть в кольцо, но наблюдаются разрывы/трещины – это суглинок.
- Если кольцо замкнулось, а тело осталось невредимым – это глина.

Для наглядности можно посмотреть иллюстрацию ниже:

Если вам не удалось ничего сделать из образца грунта, то для вас расчет несущей способности песчаного грунта закончился. Выберите соответствующий пункт в калькуляторе и нажмите «Рассчитать«.
