Порядок выполнения работ
Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 — 3 см Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.
Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.
Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.
Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.
Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны
Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.
Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.
Расстояние между опорами закладывайте не более 3 м Технология строительства на свайном фундаменте пользуется популярностью. Однако желающие воспользоваться данным методом задаются вопросом: какое расстояние должно быть между винтовыми сваями?
Расчет величины происходит исходя из суммарной нагрузки строения и свойств грунта. При этом вычисление не производится для временного и неответственного строения. Максимальное расстояние между сваями составляет 3 м, однако довольно часто оно снижается до 1 – 1,5 м.
При определении шага опор нужно не забывать о ростверке. Каждый его конец должен располагаться на край вкрученной сваи. Данное правило касается каркасных, брусовых и срубовых домов.
Опоры располагаются там, где проходят несущие стены При обустройстве дома с плитным фундаментом, расположенном на винтовых трубах, расчёт шага и глубины залегания подлежит обязательной сертификации и проверке проектной документации специалистом.
Технология предполагает сложное вычисление, хотя порядок выполнения работ аналогичен: сваи в определённом порядке погружаются в грунт, на них ставятся бетонные плиты.
Расположение опор идентично – под несущими стенами, перегородками и колоннами.
Устройство винтового фундамента
Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.
Инструкция по монтажу винтовых оснований следующая:
Схема размеров винтовых свай.
Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.
Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.
В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.
Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.
Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.
При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.
с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.
Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.
И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.
Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.
Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.
Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.
Следующий этап — бетонирование винтовых свай.
Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.
Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.
Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.
При изготовлении свайного фундаментазапрещаются следующие действия:
подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.
Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.
Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.
Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.
Анализ грунта
Прежде чем возводить любое сооружение, необходимо провести исследования грунта, на котором планируется застройка. Это позволит определить как тип почвы, так и ее структуру, а также свести риски застройки к минимуму и определить глубину размещения свайных опор. На основе полученной информации можно подбирать тип фундамента.
Как выполняется анализ грунта в соответствии со СНиПами:
- при помощи пробного бурения;
- проведение полноценных лабораторных исследований, которые включают в себя изучение состава грунта и его слоев
Лабораторные исследования почвы на стройплощадке
Специалисты в сфере строительства способны определять состояние и разновидности почвы визуально. Но эти данные не будут отличаться высокой точностью относительно несущих характеристик грунта, поэтому в большинстве случаев потребуется проведение лабораторных исследований.
При использовании пробного бурения достаточно сделать скважину глубиной 2 метра. Если на 0.5 м обнаружатся грунтовые слои высокой прочности, то при сооружении фундамента для дома сваи заглубляют на 2–3 метра. Если же будут выявлены слои с низкой прочностью, опоры придется устанавливать на глубину до 4-х метров. Следует отметить, что пробное бурение потребует хотя бы базового опыта в строительстве.
Несущие особенности грунта — это основной показатель, поэтому его необходимо брать в расчет одним из первых на стадии разработки проекта. Именно он определяет и дает возможность точно вычислить нагрузку на одну фундаментную опору.
Заготавливаем капусту на зиму кусочками в рассоле
3. Затем полученную овощную смесь плотненько уложить в трёхлитровую банку. Тут тоже такой нюанс, что сильно утрамбовывать тоже не нужно. Оставьте место для заполнения рассолом. Теперь установите банку в высокую миску. 4. Смешайте тщательно все составляющие рассола до полного растворения соли и сахара. Теперь залейте банку до верха, чтобы покрылись овощи. Прикройте салфеткой и оставьте в тёмном месте на трое суток.
Деревянной, можно китайской, палочкой протыкайте капусту в нескольких местах, чтобы выходил лишний воздух. Делать это нужно утром и вечером на протяжении трёх дней брожения.
Через три дня вкусная квашенная капуста в банке готова! Можно взять немного такой капусточки, заправить растительным маслом, рубленной зеленью или мелко порезанным репчатым луком. Это очень вкусная закуска. А остальное содержимое баночки плотно закройте пластиковой крышкой и уберите в погреб или холодильник.
По этому рецепту очень любит готовить моя тетя. Закуска получается у нее аппетитной, хрустящей и сочной – прямо пальчики оближешь!
Ингредиенты:
- Капуста
- Морковь
- Чеснок – 4-5 зубчиков
- Вода – 1 литр
- Уксусная кислота 70% – 1 столовая ложка
- Соль – 1 столовая ложка
- Сахар – 8 столовых ложек
Капусту нарежьте крупными кусочками и плотно укладывайте их в банку.
Морковь потрите на терке и посыпьте часть овоща на слой капусты.
На каждый слой выдавите по зубчику чеснока.
Кипящим маринадом залейте банку.
Дайте капусте в таком виде без крышки постоять сутки. Когда она полностью остынет, закройте ее на следующий день капроновой крышкой и поставьте в холодильник.
Железобетонный ростверк
Расстояние между винтовыми сваями для каркасного дома
Обрезка свай и формирование ростверка
По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.
В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.
Разметка лазерным уровнем Источник bibliostroy.ru
Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.
Перенос отметки на сваю Источник bibliostroy.ru
Резку выполняют при помощи болгарки с отрезным диском по металлу.
Обрезка сваи Источник bibliostroy.ru
Техническое описание
Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.
Свайно-винтовой фундамент под террасу
Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.
Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.
Советуем изучить – Классификация ламината по классам и износостойкости
Требования к грунту
Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.
Установка свай под фундамент
Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.
Ещё несколько плюсов
Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:
- Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
- Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
- Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.
При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.
Недостатки
Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:
- Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
- Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
- Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.
Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.
Сколько нужно опор?
Посчитаем массу дома по частям. Основное строение отдельно, пристройки с некапитальными стенами отдельно. Перекрытия и стены представляют слоёный пирог: пласты базальтовой ваты между деревом и плитной обшивкой.
Каждую доску не учесть, воспользуемся табличными данными:
- Утеплённая стена 200 мм – 70 кг/ м2;
- Межкомнатные перегородки со звукоизоляцией – 35 кг/м2;
- Перекрытие межэтажное деревянное – 180 кг/м2;
- Кровля – 80–160 кг/м2 (Различия в весе кровельного материала);
- Обвязка фундамента швеллер 20П – 18,4 кг/погонный м;
- Свая Ø 108, L – 2,5 м – 30 кг;
- Сантехническое оборудование – до 3000 кг;
- Оборудование и мебель – 160 кг/м2;
- Печь, камин либо стяжка тёплого пола;
- Снеговая нагрузка – климатические особенности региона.
Расчётная статичная нагрузка для фундамента с винтовыми сваями – 5–7 т на сваю Ø 108 по плотной глине. И всего 2,1 т по супеси и суглинку. Следует учесть неоднородность залегания грунта, неизбежные погрешности в вертикальности при ручном вкручивании. Из практических соображений берётся минимальная расчётная нагрузка с добавлением 30% запаса прочности.
Лёгкие по весу фрагменты дома: веранды, террасы, гаражи удостоятся фундамента со сваями Ø 89 мм.
Перебор прочности на этих объектах скажется на разгрузке соседних опор. И экономии на стройматериалах. В сети не составит труда отыскать калькулятор количества свай.
Как вычислить шаг свай для фундамента?
Виды ростверка для винтового основания
Проведение расчетов – этап, предшествующий началу строительства. От правильного проектирования и будет зависеть прохождение строительного процесса. Исчисление расстояния между сваями – достаточно простое занятие для каждого.
При расчете имеют значение:
- Форма основания.
- Характер и сила нагрузки на фундамент.
- Характеристики почвы.
Особенно внимательно следует отнестись к распределению опорных элементов под ростверком. Его можно выполнить 2-мя способами:
- Шахматным. Сваи ставят под углами обвязки, а для измерения используют диагональ, идущую между расположенными рядом опорами.
- Рядным. Опорные элементы располагаются по параллели относительно боковых граней ростверка, а расстояние между сваями измеряют по промежутку между ними.

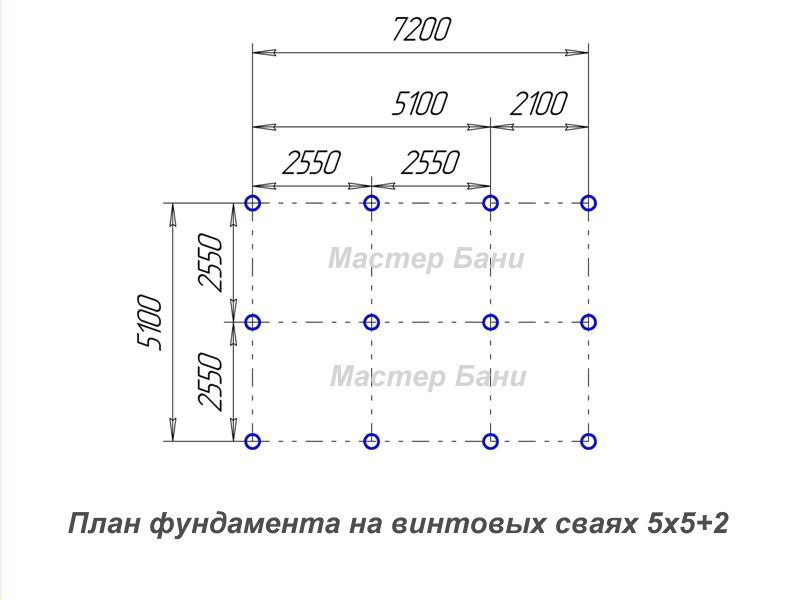

Схема расположения свай
В случае установленных опор на слишком большом расстоянии, будущий фундамент каркасного дома или другого сооружения будет иметь недостаточную устойчивость.
Если располагать опорные элементы в правильные ряды – это поспособствует равномерному распределению нагрузки на все основание, и исключит вероятность крена дома в будущем. Расстояние между сваями определяется по уровню расчетной нагрузки на определенный участок основания, поэтому и может отличаться.
Показатель максимального промежутка между установленными опорами не должен превышать 6Д (Д- диаметр свай). Если опоры будут размещены на большом расстоянии, то каждая из них станет воспринимать всю нагрузку самостоятельно, что приведет к проседанию или разрушению дома.

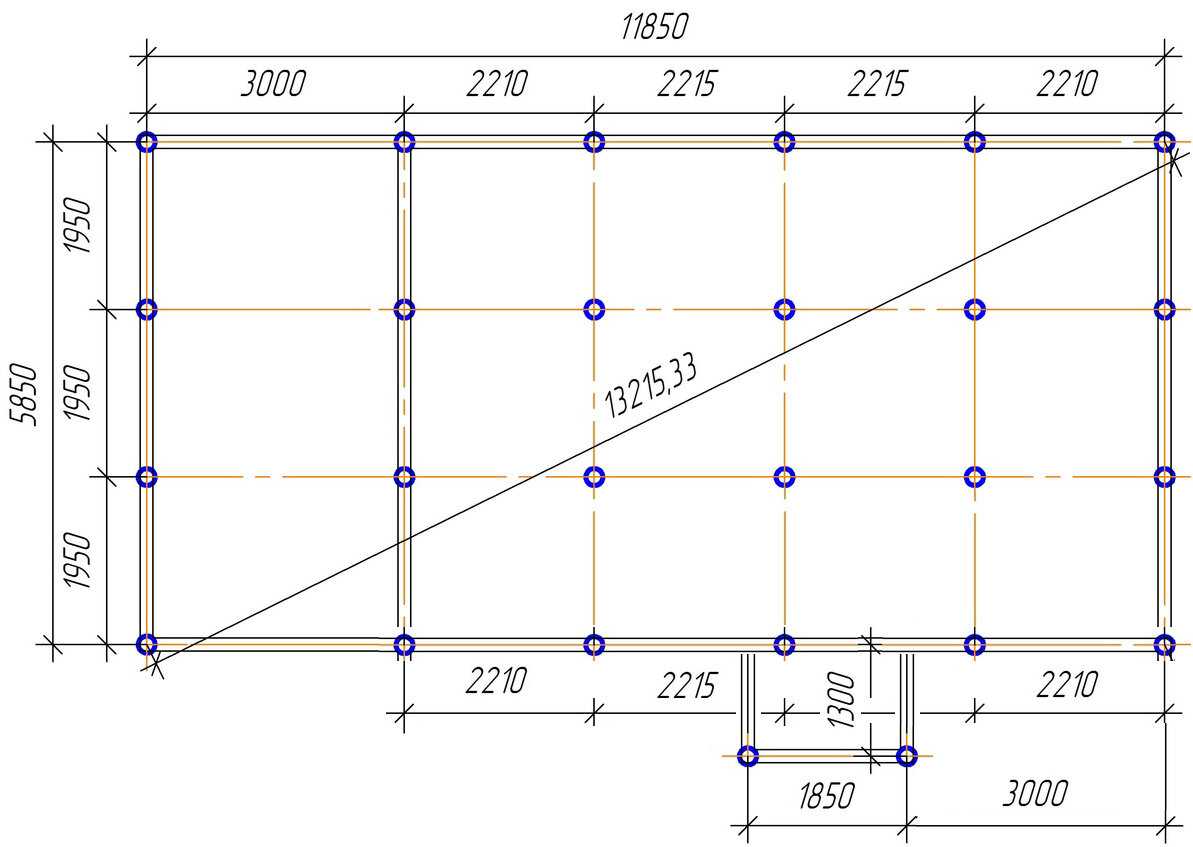

Конфигурация расположения свай
Расстояние между винтовыми сваями для каркасного дома
Устройство винтового фундамента: расчет количества свай
Каждое строительство имеет свою смету. И здесь возможны два варианта: есть проект и нужно оценить его стоимость или есть определенный бюджет, в который необходимо вложиться. Но прежде чем приступить к изготовлению проектной документации, в обоих случаях предварительно определяется ориентировочное количество материалов и их стоимость. Каркасное строительство на винтовых сваях пользуется особым спросом в настоящее время. Это возможность:
- возведения дома на любом типе почв;
- ведения строительных работ независимо от сезона;
- быстрого возведения дома;
- сократить финансовые затраты без потери качества.
Как же правильно вычислить расстояние меду винтовыми сваями для каркасного дома? Самый простой – воспользоваться онлайн-калькулятором или обратиться к подрядчику. Также вы можете провести расчеты самостоятельно, чтобы убедиться в достоверности данных строительной компании, заинтересованной в больших объемах работы. Но шаг винтов и их количество определяется, ни желанием заказчика, ни желанием исполнителя. Существуют определенные правила, по которым производится расчет.
Факторы и данные, влияющие на расстояние между сваями фундамента в каркасном доме
В производстве различают несколько видов свай, каждый из которых предназначен для определенного типа грунта. Разные типы почвы имеют различную плотность, которая определяет первую расчетную величину – грузонесущую характеристику грунта. Столбы имеют разный диаметр и толщину стенки, длину, размер винтовых лопастей. Эти параметры определяют несущие нагрузки винтовой сваи. Минимальный диаметр – 57 мм предназначен для нагрузок до 1,5 т., максимальный для малоэтажного строительства – Ø159 мм несет общую нагрузку не менее 10,0 т. Больший диаметр столбов используется для возведения многоэтажных зданий и конструкций. При правильных расчетах и установке общая масса строения пропорционально распределяется на каждую сваю, что гарантирует эксплуатацию дома до 100 лет и предотвращает повреждения фундамента. Выбор определенного типа столбов для возведения каркасного дома или дома из бруса на столбчатом фундаменте зависит от геологических исследований грунта. Делая расчеты самостоятельно, вы можете воспользоваться данными специальных таблиц для своей местности. При наличии нескольких типов почв на участке берутся усредненные данные. Следующим фактором, влияющим на шаг винтовых свай, является общая масса конструкции, которая включает в себя:
- вес строительных материалов;
- бытовую нагрузку (мебель, техника, люди). Согласно документации – это 150 кг/м2 для жилого дома;
- снеговая нагрузка поверхности крыши считается 180 кг/м2, но в разных регионах эта цифра может отличаться.
Эти критерии являются основными. Специалисты включат в расчеты дополнительные данные, например нагрузку ветром и т. д. Для вычисления общей нагрузки дома полученные данные суммируются и умножаются на коэффициент запаса – 1,1–1,2. Конструкция фундамента также влияет на количество винтовых столбов. Сваи должны быть установлены:
- под каждым углом и поворотом фундамента;
- несущими стенами и перегородками;
- эркерами.
Таким образом, при расчете количества свай и шага между ними следует учитывать:
- характеристики грунта;
- общую массу конструкции;
- конструкцию фундамента.
Как рассчитать шаг установки винтовых свай?
Количество столбов, необходимых для строительства дома на свайном фундаменте, рассчитывается по формуле:Общая нагрузка дома / грузонесущую нагрузку сваи В качестве примера можно рассмотреть строительство небольшого одноэтажного дома из бруса 6х6 с мансардой. Размер бруса 150х150. На строительство дома пошло 16,2 куб.м. материала весом 800 кг/куб. Общий вес материала составляет 12 960 кг. Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг. Нагрузка снегом: 36х180=6 480 кг. Суммируем эти вычисления и умножаем на коэффициент запаса. (12 960+5 400+6 480)х1,1=27 324 кг – общая нагрузка дома. Далее определяемся с типом свай по типу грунта. Возьмем, например, винтовой столб диаметром 89 мм, который выдерживает нагрузку до 2т. Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай. 27 324/2000=13,662 Значит, на строительство данного дома необходимо 14 свай. Эта цифра приблизительна и может быть увеличена при необходимости дополнительной установки свай под лагами, камином, поворотах фундамента.
Технология монтажа для других видов опор
Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.
Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.
Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:
- Бурение скважин.
- Устройство песчаной подушки.
- Монтаж опалубки.
- Армирование.
- Заливка бетоном.
- Установка оголовков.
Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.
Выбрать шаг
Свайное поле с ростверком
Строительными нормами рекомендуется принимать расстояние между сваями в установленном минимальном и максимальном пределе. Отклонения приводят к такому результату:
- Уменьшение. Близко расположенные элементы начинают работать как куст по наружному периметру подошвы (или боковой поверхности), что уменьшает суммарную несущую способность за счет повышения давления на грунт в этом месте. Забивные опоры влияют друг на друга наиболее сильно. Сокращать просвет не следует. Может просто не войти на всю расчетную глубину.
- Увеличение. Растут искривляющие воздействия на связывающий все точки элемент фундамента (ростверк, плита, венец). Надо наращивать его толщину. Сама труба работает как одиночная стойка, быстро разрушается место контакта по подошве.
Минимум
Выдерживать просвет меньше, чем 2 диаметра опоры строительные сборники не разрешают. Исключение составляют наклонные варианты установки. У них расстояние зависит от угла наклона. В среднем принимают 1,5 Ø трубы. Минимальное расстояние по центрам установки при требовании в 3 Ø составит 1 м. Расположение опор на самом малом просвете не всегда повышает устойчивость дома. Взаимное влияние снижает равномерность компенсации нагрузок на подошву.
Исключения:
- на песчаных грунтах бетонные изделия располагают на минимуме 4 Ø;
- деревянные ставятся с минимальным шагом 0,7 м независимо от Ø;
- минимальный шаг для железобетонных столбов – 0,9 м.
На проседающих, насыпных, подрабатываемых почвах, в сейсмических районах, в расчете свайного фундамента учитывают дополнительные горизонтальные, искривляющие перемещения грунта, вводят поправочные коэффициенты.
Максимум
Правильный расчет расстояния между сваями – залог устойчивости здания
Наибольшее расстояние между столбами берется по прочностной способности связывающих горизонтальных балок. Эта часть фундамента не должна изгибаться больше определенного значения.
Стандартами принята величина отступа в 5-6 Ø стойки. Так, расстояние между винтовыми ВС108 не меньше 1 м и не больше 2 м. Буронабивной тип (с подошвой 0,4 м) – 1,2 м на минимуме и 2,4 м на максимуме.
У одноэтажных построек просвет составляет:
- срубы из бревна или бруса – 3 м;
- каркасные и сборно-щитовые – 3 м;
- пазогребневые блоки, газобетон и шлакоблок – 2,5 м;
- кирпичные – 2 м.
В расчете расстояния между сваями двухэтажных домов шаг можно уменьшить. Внутренняя несущая стенка, с загрузкой перекрытия по сторонам, требует 30% сокращения шага между элементами.
Вопрос уменьшения количества свай за счет увеличение шага рассматривать надо
Но, следует принять во внимание то, что возникающий расход материалов на повышение жесткости балок или ростверка обычно не дает никакой экономии
Как возвести СФ своими руками?
Перед началом строительства необходимо провести подготовительные работы:
- Организовать доставку винтовых свай и стройматериала на участок.
- Убрать остатки старого фундамента (если есть).
- Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
- Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
- Подготовить приспособления для вкручивания стержней в грунт.
Этапы строительства:
В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
-
- Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
- Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
- Когда бетон наберет прочность, наваривают оголовки на концы труб.
- Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.
Особенности изготовления ростверка
Типы обвязки для винтовых свай различают по материалу изготовления:
- металлические;
- деревянные;
- бетонные.
Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:
- Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
- Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
- Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
- По углам конструкции устанавливают укрепляющие уголки.
Особенности монтажа металлического ростверка под каркасное сооружение:
- для обвязки используют двутавровые балки или швеллера;
- помимо сваривания каркаса, углы необходимо стянуть болтами;
- металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.
Деревянная обвязка винтовых свай для каркасного дома, видео-инструкция:
Фундамент ТИСЭ: строим самостоятельно

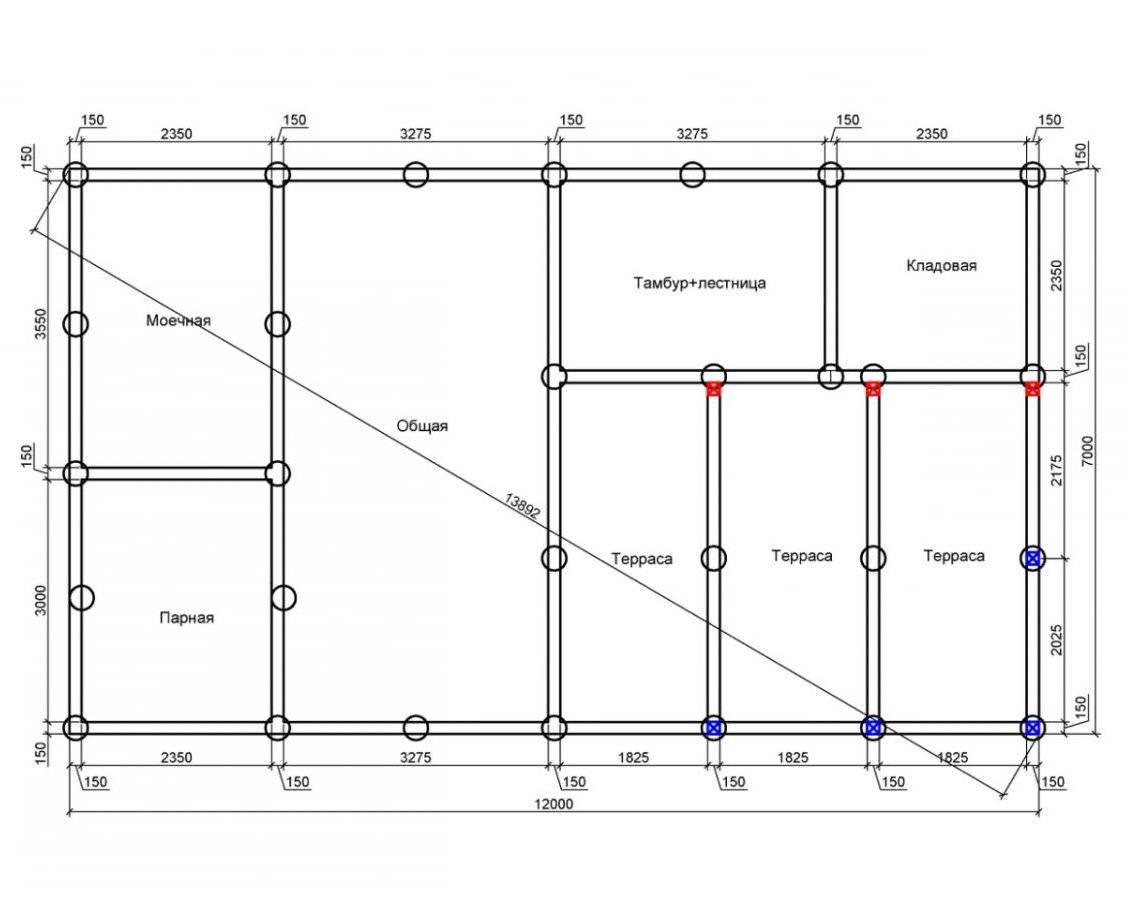

Основные схемы размещения на фундаменте
Существуют различные схемы размещения свай:
- Одиночные.
- Свайный куст.
- Свайное поле.
- Свайная лента.
Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.
Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.
Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).
Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.
В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.
Сбор нагрузок свайного фундамента
Дополнения, которые следует учесть
Для правильного расчета и возведения фундамента необходимо учитывать максимальную несущую способность, которой обладает ростверк. Это горизонтальная часть фундамента, соединяющая опоры в общую конструкцию. Он устанавливается для равномерного распределения нагрузки и передачи ее со стен на опорные столбы и грунт. Он надежно фиксирует сваи в вертикальном положении, что увеличивает надежность объекта.
Плита не должна прогибаться более чем на установленную величину. Стандартная величина равняется от 5 до 6 диаметров опорных столбов.
Расстояние между сваями в стандартном варианте используется только при возведении фундамента на хорошей почве.
