Характеристики и сфера применения облегченных плит перекрытия — классификация и требования

Разновидности перекрытий

Перекрытия классифицируются по специфике применения и другим параметрам.

• По материалам несущей основы.
• По способу устройства.

По материалам основы перекрытия деревянные, металлические и железобетонные. Деревянные перекрытия собирают из цельного бруса и срощенной доски, если же величина пролета или нагрузка превышает допустимую, используют либо заводские двутавровые деревянные балки, либо самодельные, клееные конструкции. Что касается металла, то стальные двутавровые и железобетонные балки в частной сфере используют реже.

По способу устройства перекрытия делятся на три группы: сборные (балочные, плитные), монолитные (простые, облегченные) и сборно-монолитные. При строительстве загородных домов по каркасной технологии или срубов из бруса или бревна, перекрытия преимущественно сборные, из деревянных балок. В каменных домах плиты, железобетонный или сборный монолит в подвальном/цокольном и межэтажном перекрытиях и деревянные балки в чердачном.

Прогибы плит перекрытий

Виды железобетонных плит перекрытий

Относятся к сборным, их применение означает, что несущая конструкция собирается на основе заводских заготовок с известными габаритами и характеристиками. Они выпускаются в форме плоских прямоугольных плит с плотным армокаркасом, залитым качественными марками бетона: тяжелыми, легкими и силикатными. Отличительной особенностью растворов для их изготовления является использования более мелкого, но плотного наполнителя (с размером фракций в пределах 3-10 мм), материал имеет однородную структуру по всему сечению. Высокие несущие способности перекрытий также объясняются напряженностью каркаса: часто арматуру размещают уже в растянутом состоянии.

Основных группы две: все изделия, предназначенные для настила перекрытий, разделяются на пустотные и сплошные. Первые более востребованы, они имеют облегченную конструкцию и ровную поверхность, упрощающую процесс отделки потолков. Наличие в них пустот усиливает звуко- и теплоизоляционные характеристики и помогает скрыть проводку и другие коммуникации. Сплошные железобетонные плиты уступают в универсальности, но выигрывают в прочности. Чаще всего они рассчитываются на специальные нагрузки. Выделяют:

1. Сплошные ребристые плиты, представляющие систему скрещенных балок, заполненных высококачественным бетоном. Преимуществом является минимальное присутствие бетона в зонах повышенного растяжения перекрытий, максимальное – на участках сжатия. Это помогает выдерживать значительные нагрузки на изгиб при более легком весе, при необходимости усиления в чертеж закладывают поперечные элементы. Сфера применения ребристых плит включает торговые павильоны, промышленные объекты и чердаки домов с шагом несущих опор в пределах 6 м. Для межэтажного разделения они подходят плохо как из-за стандартной высоты в 30-40 см, так и из-за сложностей при обшивке нижней стороны. Об их использовании читайте в обзоре ЖБ плит ребристого типа.
2. Кессонные – аналог ребристых с сетчатым расположением балок, выдерживающий значительные нагрузки. В частном строительстве они практически не используются.
3. Безбалочные – с одинаковым сечением и формой по всей протяженности. Их стандартная толщина составляет 15-20 см, гладкая поверхность упрощает процесс отделки. Помимо стен опираются на утолщенные кверху колонны, расположенные с шагом в пределах 5-6 м, преимущественная область использования включает объекты гражданского строительства.

В домах с низкими требованиями к звукоизоляции допускается использование сплошных гладких железобетонных изделий длиной от 2,6 до 4,2 (толщина 120 мм) и до 6,6 м (160 мм соответственно) и шириной от 1,2 до 2,4. Их серьезным недостатком считается большой вес, приемлемую звукоизоляцию обеспечивают плиты с сечением 160 мм, но из-за высокой нагрузки на фундамент этот вариант подходит не всегда. Альтернативой является использования слоистых панелей: нижний слой у них плотно армируется металлом, верхний заливается из легкого бетона, но найти их сложно.

Среди частных застройщиков более востребованы унифицированные многопустотные железобетонные разновидности. Стандартные размеры слегка ограничивают сферу применения, но из-за их широкого диапазона без проблем реализуется любое перекрытие. Ассортимент включает 15 типов с разными габаритами, диаметром и формой пустот. Еще одним условием классификации является требуемое число сторон опор, некоторые виды опираются только на 2 торцевые стороны, другие – на 3 и 4.

Толщина плиты в этом случае стандартная, она составляет 160 мм у облегченных типов, 220 – у обычных. Длина варьируется в пределах 1,6-12 м, пустотные изделия непрерывной формировки могут разрезаться вдоль, у других она остается неизменной. Номинальная ширина лежит в интервале от 0,6 до 2,4 м, к наиболее востребованным относят 1, 1,2 и 1,5 м. Диаметр пустот зависит от разновидностей, стандартное значение составляет 159 мм, этого достаточно для скрытия коммуникаций.

При выборе перекрытий следует помнить, что их фактические габариты отличаются от номинальных на величину допуска. На практике реальные размеры железобетонной плиты меньше на 20 см по длине, 10 – по ширине. Опытные застройщики учитывают эту особенность еще на стадии проектирования. К важным факторам также относят проверку сертификата, штампа технического контроля, оценку ровности и геометрии ЖБИ.

О сборных плитах по сериям ПК и ПБ

Плиты ПК часто используют для создания межэтажных перекрытий, но постепенно с рынка они вытесняются ПБ. Основное отличие и преимущество плит ПБ – технология безопалубочного производства, благодаря которой панели можно делать практически любой длины (изделие идет с конвейера лентой и режется на нужные куски).

Толщина плит стандартная и равна 22 сантиметрам. При расчетах толщины перекрытий дополнительно учитывают такие параметры: толщина бетонной стяжки до 5 сантиметров, слой изоляции (если есть), слой напольного покрытия, сам потолок. Все это влияет на особенности монтажа плиты, поэтому просчитывается заранее.

Все плиты используются для создания надежного и прочного перекрытия. В индивидуальном малоэтажном строительстве плиты применяются для: закладки полов, разделения чердаков и этажей, создания односкатных крыш в хозпостройках, ограждающих конструкций, площадок.

Стандартная несущая способность плит с весом мебели и людей составляет 150 кг/м2, звуко- и теплоизоляционные характеристики гарантируют надежную защиту от шума и холода даже там, где монтируются однослойные полы.

Длинные плиты (до 9 метров для ПК, 12 для 4-6 ПК, ПГ) актуальны для монтажа промышленных, общественных зданий, они универсальны и могут использоваться где угодно

Выбирая размер, обязательно учитывают важность соблюдения нормы закладки на опоры – 7-15 сантиметров в соответствии с материалом стен

Армирование ПК осуществляют сталью марки А4-А5, а также поперечной проволочной сеткой небольшого диаметра. Серия ПБ предполагает только продольную арматуру из прочных стальных прутьев класс К-7. Благодаря отсутствию поперечного каркаса плиты можно резать под любым углом, используя в строительстве здания необычной конфигурации.

Все плиты шлифуются, поэтому их поверхность практически не требует подготовительных отделочных работ. Что касается стоимости, то обычно плиты серии ПБ стоят дешевле, чем ПК. В общем же при пересчете на квадраты цены квадратного метра, перекрытие шириной в 1 метр стоит дороже применения изделий 1.2-1.5 метра шириной.

О пустотных и многопустотных

Частное малоэтажное и промышленное, многоэтажное строительство активно использует разнообразные плиты перекрытий. Пустотная и многопустотная (ПНО) плита сегодня лидируют на рынке по популярности, так как обладают массой преимуществ. В индивидуальном строительстве используют плиты перекрытия ПНО меньшего размера, в многоэтажном – большего.

Для конструкций с небольшим весом выбирают наиболее легкие перекрытия из соответствующих марок бетона. Пустоты обычно обладают круглой или грушевидной формой.

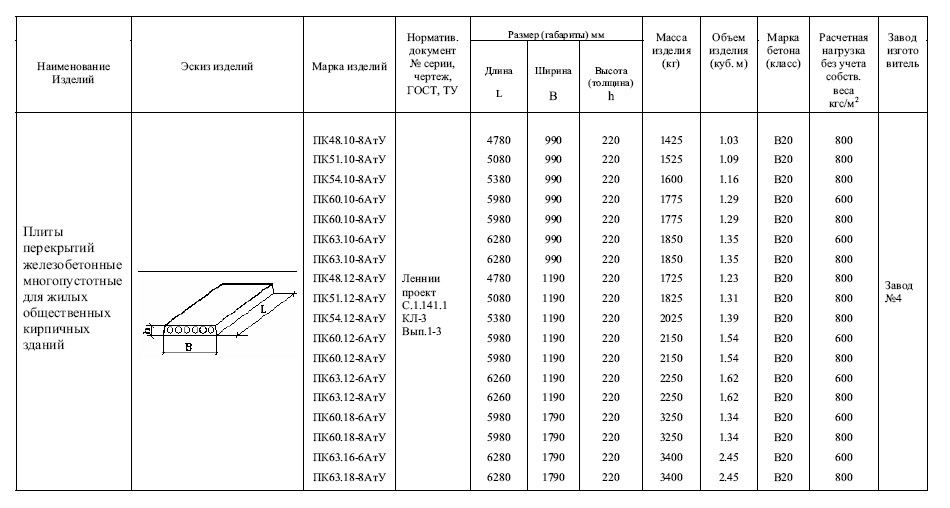

Общие характеристики многопустотных плит:

• Правильная геометрия – плиты должны быть идеально ровными, соответствовать размерам: если выбраны качественные изделия, то черновой пол перекрытия не нужно будет дополнительно выравнивать
• Точные размеры панелей – для облегчения процесса проектирования и строительства
• Стойкость ко влаге, огню, распространению микроорганизмов (грибки, плесень)
• Повышенные характеристики тепло- и звукоизоляции благодаря наличию воздуха в пустотах, который утепляет и гасит звуки
• Вес – 700-4200 килограммов (в зависимости от габаритов плиты)
• Размеры – по длине 2.4-12 метров, по ширине 1-3.6 метров (для 1 ППК-3 ППК ширина может составлять 4.8-7.2 метра)
• Толщина плиты – 22 сантиметра
• Максимальная нагрузка, которую способна выдержать плита – до 850 кг/м2 (рассчитывается индивидуально, зависит от марки бетона, армирования, размеров и т.д.)

В производстве изделий используют бетонный раствор, приготовленный на базе цемента марок М300 и М400. Благодаря этим маркам плита перекрытия облегченная получается пластичной и прочной: М300 гарантирует способность не деформироваться при прогибах, М400 – дает стойкость к моментальным нагрузкам.

Для повышения прочности и несущей способности перекрытий в плиту монтируют стальные стержни из нержавеющей стали класса А3-А4. Материал стойкий к коррозии, колебаниям температур. Применяется натяжная арматура, сам процесс осуществляется так: в форме натягиваются стальные прутья, потом в нее укладывается арматурная сетка, все заливается раствором, лишняя арматура обрезается.

Благодаря натяжению плиты перекрытий облегченные способны выдерживать максимальные статическое и динамическое давление без прогибов и провисаний. В торцы, которые опираются о стены, монтируют дополнительно двойную арматуру, чтобы изделие было способно выдерживать нагрузку своего веса и верхних стен. Из таких плит можно сооружать промышленные высотные здания.

Минимальные максимальные пределы

Современные технологии позволяют реализовать практически любые конструктивные решения. Так, при помощи монолитного плитного перекрытия можно уверенно закрывать пролет 6х6 м. Дополнительные точки опоры при этом не понадобятся. Подобная задача уверенно решается:

• плитой, опирающейся на 4 стороны (толщиной 10 см);
• нижней сеткой 10 мм;
• верхней сеткой 6 мм.

В большинстве жилых зданий, построенных из кирпича, торцевая часть пустотной плиты должна заходить на стену на 9 см. Наибольший показатель составляет 12 см. Максимально точную информацию можно получить путем специальных расчетов. При выкладке сборной плиты с пустотами на панельную стену минимальный предел 5 см, а максимальный — 9 см.

При использовании ребристой плиты все наименьшие и наибольшие параметры сохраняются те же самые, что и для пустотных изделий. В обоих случаях исходят из однопролетной балочной схемы. Отдельного внимания заслуживают параметры опирания плит для деревянного дома. Стены в таком случае должны иметь толщину не менее 250 мм. Наименьшее значение опирания составляет 1 см; наибольшее, по разным данным — 16, 22 или 25 см.

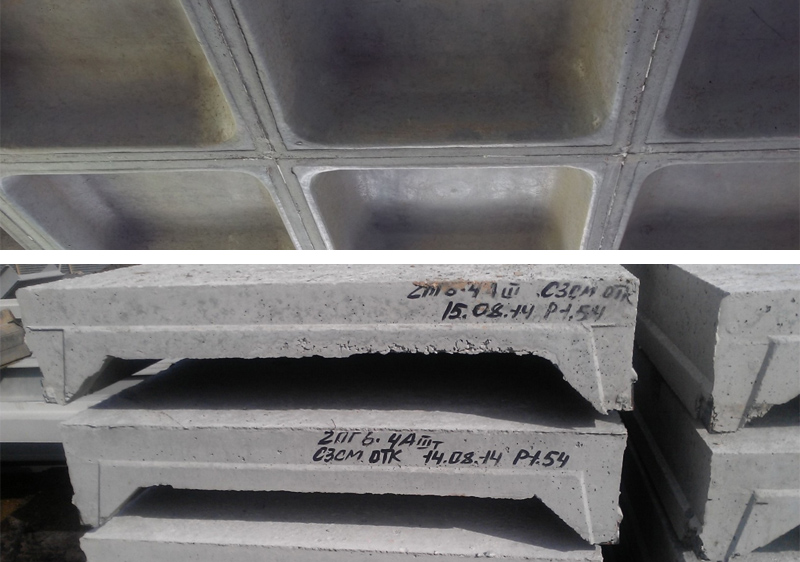

О ребристых разновидностях

Плиты перекрытия, размеры которых разные, используются в домах для того, чтобы небольшим количеством материала можно было обработать сразу большую площадь. Надо лишь следить за сохранением малого веса и высокой прочности. Ребристые модели плит соответствуют данным требованиям. Они способны закрыть собой большое пространство, но при этом легко выдерживают любые нагрузки

Важное значение имеют размеры плит перекрытия для частного дома

Конструктивно у ребристых платформ всего два основных компонента:

• Продольные элементы, становящиеся рёбрами жёсткости.
• Цельная монолитная армированная плоскость. Максимальная прочность гарантирована.

Иногда ставятся дополнительные поперечные рёбра, чтобы увеличить прочность двухэтажного и других видов домов. Бетонная масса увеличивается, когда высокими становятся нагрузки на сжатие. В зонах растяжения бетон, наоборот, тоньше. Вес опоры на это не влияет.

Сравнительная стоимость

При устройстве межэтажных конструкций вопрос цены играет немаловажную роль. Если сравнить все разновидности между собой, то получается следующая последовательность. Самым дешевым окажется железобетонная пустотная плита со стоимостью за квадратный метр в 1200 рублей. На втором месте окажется монолитное изделие – 2000 – 2500 рублей за квадратный метр. Стоимость может сильно отличаться в зависимости от толщины и технологии изготовления.

Самым дорогим перекрытием является плита из вспененного бетона – от 3000 рублей за квадрат. Высокая стоимость объясняется сложной технологией изготовления и маленькой шириной плиты.

Также в стоимость перекрытия из плит нужно закладывать затраты на транспортировку и подъем, которые в отдельных случаях может равняться их стоимости.

Оборудование для производства плит перекрытия. Основные этапы изготовления изделий и требования к ним ::

Железобетонные плиты перекрытия (ПП) – изделия, широко используемые в строительстве многоэтажных производственных зданий, жилых и нежилых домов.

Нередко их применяют при возведении коттеджей и дач, а также для прокладки теплотрасс и тоннелей. Область применения железобетонных изделий расширена благодаря простоте укладки и универсальному использованию, ведь эти строительные единицы можно комбинировать с такими материалами, как обычный бетон, блоки, кирпич и панели

Важно лишь правильно рассчитать нагрузку и учесть их вес

Виды плит перекрытия

В зависимости от использования в конкретной отрасли железобетонные ПП могут отличаться по своей структуре, весу, бывают монолитными (сплошными) или пустотными (содержат каналы разного сечения).

Оборудование для производства плит перекрытия может немного отличаться, но в целом процесс производства проходит одинаковые этапы.

Итак:

• Пустотные изделия используют для создания перекрытий в жилых и производственных зданиях. Пустоты (или каналы) заполняются воздухом, что при эксплуатации строений повышает теплоизоляцию помещения, а также снижает уровень шума. Более того, такие плиты намного легче монолитных конструкций.
• Пустотные облегчённые плиты используют в строительстве зданий, когда нужно снизить нагрузку на фундамент.
• Полнотелые канальные ПП подходят для создания систем коммуникаций.
• Сплошные доборные ПП участвуют в строительстве в том случае, когда плита перекрытия играет роль несущей части конструкции.
• Ребристые железобетонные изделия пригодны для возведения промышленных корпусов и нежилых помещений в основном из-за выступающих рёбер в нижней части плиты.

Технические характеристики плит перекрытия

Высота ПП не превышает 220 мм. Вес плиты перекрытия колеблется в пределах от 900 кг до 2500 кг и зависит от длины и ширины.

Чаще всего в строительстве используют железобетонные изделия, размер которых составляет 6000 х 3000 мм, хотя предельная длина плиты может достигать 9000 мм. Сечение пустот внутри панелей перекрытия может быть круглым, овальным или иметь форму арок различной высоты. При этом можно использовать универсальное оборудование для производства плит перекрытия.

Какие требования предъявляют к ПП

Панели для перекрытия должны быть прочными, поскольку именно на них возлагается основная нагрузка как от самого строения, так и от предметов, расположенных внутри.

Благодаря достаточной жёсткости, качественные плиты не прогибаются при нагрузках, а значит, их разлом исключается

При укладке обращают внимание на целостность: на изделиях не должно быть разломов и расколов более 1 мм

Правильно выбранное оборудование для производства плит перекрытия позволяет получить железобетонные изделия, которые препятствуют проникновению влаги внутрь конструкции, огнеустойчивы, газоустойчивы и экономичны в эксплуатации. Наличие качественной арматуры обеспечивает достаточную жёсткость и прочность панелей, а благодаря внутренним пустотам существенно облегчается процесс прокладки внутренних коммуникаций.

Получение формы ПП

Различные железобетонные изделия создаются путём формования бетонной массы. Не являются исключением и панели перекрытия. Однако здесь, как и в любом процессе производства, есть исключения и особенности. Такая технология производства плит перекрытий характеризуется использованием множества механизмов. Это удобно в том случае, когда цеха или заводы работают с ограниченным ассортиментом.

Форму для изготовления ПП устанавливают на специальный вибростол и фиксируют при помощи электромагнита в неподвижном состоянии. В подготовленный металлический поддон укладывается арматурная сетка, которая является залогом прочности и жёсткости будущего изделия.

С одной из сторон оборудования есть отверстия, через которые въезжают специальные трубы – пуассоны. Они нужны для создания пустот внутри плит. Сверху также накладывается арматурная сетка, и вся конструкция аккуратно заливается бетонным раствором. Следует упомянуть, что нижний слой арматуры более плотный, и металлические стержни толще.

После того как металлический поддон накрывают крышкой, вибростол заставляет форму двигаться, в результате чего смесь плотно утрамбовывается. По окончании процесса пуассоны возвращаются на место и в плите остаются пустоты

Использовать такой станок для производства плит перекрытия очень удобно, поскольку основной процесс выполняется быстро и качественно, что очень важно при выпуске больших партий одинаковых железобетонных изделий

О сборных плитах по сериям ПК и ПБ

Плиты перекрытий ПК часто укладываются между этажами. А ПБ – новая разновидность технологии, постепенно заменяющая предыдущий вариант. Главное достоинство – возможный выпуск в разной длине, в зависимости от пожелания заказчиков.

Толщина у плит всегда стандартная, она равна 220 миллиметрам. Необходимо прибавить к этому значению следующие цифры для определения высоты перекрытия с конструкцией пола:

1. Толщину бетонной стяжки, до 40-50 миллиметров.
2. Толщину материала изоляции, если он используется.
3. Напольное покрытие.
4. Сам потолок. Весить он может по-разному.

Сумма дойдёт примерно до 300 миллиметров. Это влияет на то, как потом класть плиты перекрытия.

Типичные ошибки при работе с железобетонными плитами перекрытия

Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.

Смещение плиты для устройства балкона

Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.

Самостоятельная обрезка плиты

Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.

Ошибки при хранении и транспортировке

При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.

Использование треснувших плит

Когда плита работает в перекрытии, — в ней вполне могут образоваться незначительные трещины. Это не критично. Намного хуже, если трещины появились, когда плита ещё не нагружена, во время хранения. Как правило, такое изделие применять в перекрытии не стоит, — оно не соответствует требованиям нормативов и потенциально опасно.

Что собой представляют ребристые плиты, их основные характеристики

Какие требования предъявляются?

Платформы перекрытия относится к несущим элементам в любом здании. Потому особое значение придаётся прочности, устойчивости. Тщательный контроль качества организуется на всех заводах, которые следят за своей репутацией. Чтобы соответствовать нормам, изделие должно обладать определёнными характеристиками. Среди которых и вес.

• Высокий уровень прочности. Именно эта подобранная деталь выдерживает больше всего нагрузок после фундамента. О ней стоит узнать заранее. Прочность надо рассчитывать с большим запасом. Ведь только нагрузка от самого здания остаётся постоянной. А дополнительные воздействия бывают разными. От этого зависит, как можно потом положить материал.
• Не меньшее значение придаётся и жёсткости. Деформация и изгиб у плит приводят к тому, что разрушается буквально всё перекрытие. Наносится непоправимый ущерб зданию.
• Немаловажный фактор для перекрытия – огнеустойчивость. Перекрытие должно быть способно, сопротивляться даже открытому огню. Даже если оно установлено в хрущевке.
• Наконец, важны низкая стоимость с минимальным весом. Но при этом остальные характеристики должны сохраняться. Вес не стал исключением.

Плиты серии ПТ

Данные изделия чаще всего используются в качестве доборных и применяются там, где стандартные не помещаются. Небольшие размеры плит позволяют перекрывать различные пролеты. Их кладут над хозяйственными помещениями, кладовками, коридорами, санузлами и т.д.

Толщина плиты составляет 8-12 сантиметров, общая высота получается до 20 сантиметров (в зависимости от того, какой пол выполняется). Плиты легко монтируются, равняются по остальным панелям, выпускаются в самых разных типоразмерах. В Москве и регионах отыскать изделие с нужными характеристиками не составит труда.

Плиты перекрытия облегченные (многопустотные) – качественные и надежные элементы, благодаря которым можно просто и быстро смонтировать перекрытия в разных типах здания. Приобретая изделия у проверенных производителей и поставщиков (которые соблюдают технологию производства, правила складирования и транспортировки), при условии верно выполненных расчетов и профессионального монтажа, можно получить наилучший результат.

Техническая разница между изделиями

Помимо визуального различия, есть ещё и техническая разница между плитами, что уже намного важнее при строительных работах, поэтому данным показателям следует уделять особое внимание. Например, марку ПК оборудуют напряжённой поперечной, а также она имеет продольную арматуру. При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра

При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра.

Помимо этого, стоит добавить, что данные пустоты играют роль дополнительной звуко- и теплоизоляции, а также надёжно защищают от возможной вибрации. Когда необходимо придать перекрытию большую надёжность,

ПК плита может быть наполнена бетоном при непосредственном монтаже.

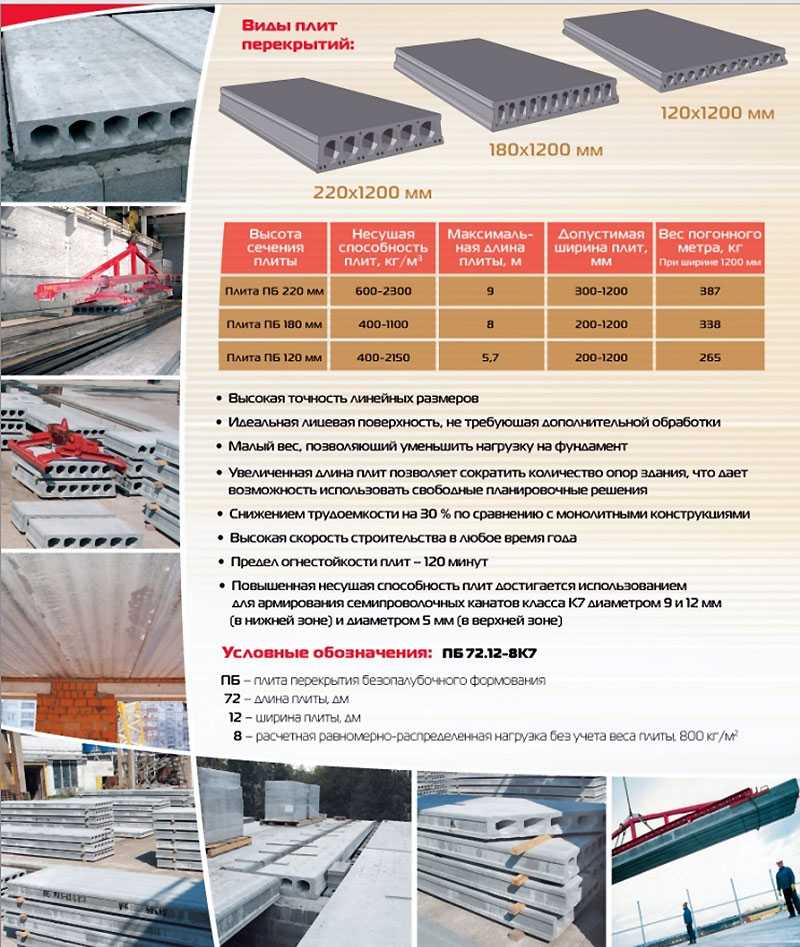

Перекрытие этажей марки ПБ изготавливается по усовершенствованной технологии, в отличие от предыдущего изделия — по этой причине на поверхности полностью отсутствуют трещины, образующиеся посредством поверхностного натяжения. Данная марка не имеет поперечного армирования. Также стоит отметить, что, невзирая на видимые сходства двух марок между собой, плита ПБ обладает рядом ключевых характеристик, которые стоит учесть при выборе.

Наличие продольной арматуры при изготовлении даёт возможность разрезать изделие так, как необходимо: вдоль, поперёк, косо, под 45-градусным углом — не имеет значения, каков размер изделия, её можно отрезать по-всякому, без вреда плите

Таким образом, эта марка будет отличным выбором для нестандартных решений при строительстве, что на сегодняшний день очень важно

Добавим, что особенности перекрытия позволяют выдерживать под собой большие нагрузки.

Стоит уделить внимание тому, что инновационные способы производства при изготовлении плиты для перекрытия этажей марки ПБ дают больше возможностей. Например, непосредственная длина может быть заданной, следовательно, у человека появляется возможность приобрести конструкцию размером от 1.8 до 9 метров. Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность

Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность.

Отсутствие трещин от напряжения станет отличным дополнением к предыдущему фактору.

Ещё одним отличием становится снижение веса конструкции ПБ на 5% – такого результата удалось достичь посредством применения беспалубного метода изготовления. Как уже упоминалось выше, возможность распиливать плиты как угодно делает их отличным выбором для перекрытия эркеров.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Главные преимущества использования пустотелых панелей перекрытия

Основными достоинствами, которыми отличается пустотелая плита, считаются:

1. Уменьшенный вес. При одинаковых размерах пустотной плиты и цельной панели вес первой будет меньше. Наличие пустот не оказывает влияния на снижение запаса прочности, но при этом многопустотные изделия меньше нагружают фундаментную основу здания.
2. Более доступная стоимость. Цена пустотных плит перекрытия значительно ниже стоимости монолитных панелей, потому как в процессе производства используется меньший объем бетона, что и позволяет сократить производственные затраты.
3. Улучшенные звуко- и теплоизолирующие свойства. Благодаря наличию пустот образуется воздушная прослойка, которая находится внутри бетонного массива и обеспечивает высокие эксплуатационные свойства.
4. Сокращённые временные затраты на строительство. Монтажные работы с использованием любого размера пустотных плит осуществляются в довольно сжатые сроки, особенно если сравнивать с возведением монолитной железобетонной конструкции с применением опалубки.
5. Большой сортамент плит перекрытия. У производителей имеется приличный размерный ряд продукции, где изделия отличаются по параметрам и характеристикам. Большой выбор стандартных размеров позволяет подобрать различные плиты для возведения перекрытий сложных конструкций.

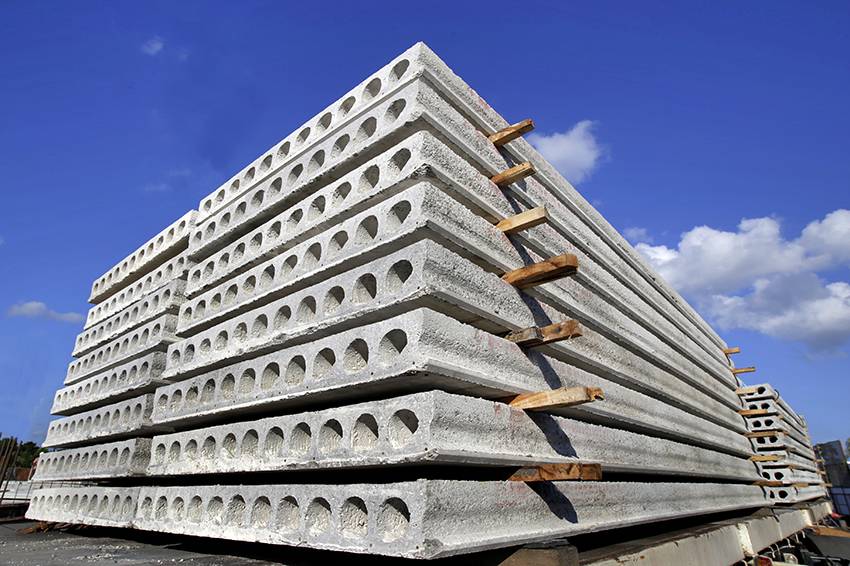

Отверстия в панелях повышают тепло- и звукоизоляцию здания

Полезный совет! Только изделия, выпущенные в промышленных условиях, способны отвечать требованиям действующих стандартов. Плиты, произведённые в кустарных условиях маленькими предприятиями, будут иметь только небольшие стандартные габариты.

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
5. Минимальная подверженность многопустотных изделий усадке.
6. Повышенная стойкость бетона к проявлению коррозионных процессов.

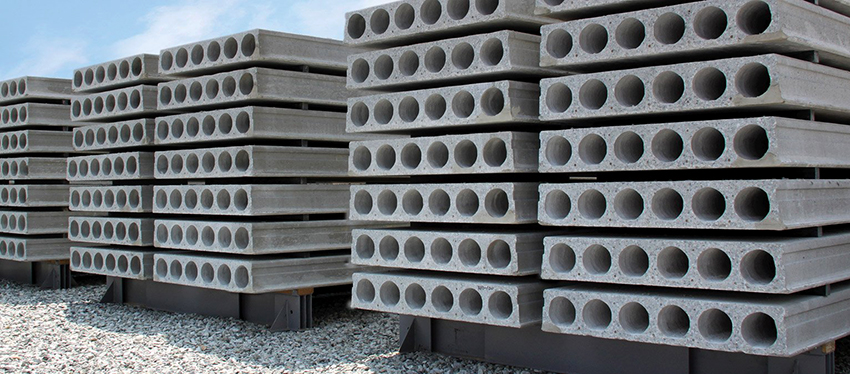

Используя плиты перекрытия можно сэкономить время на строительстве

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Профильная труба: размеры, условия производства и калькуляция стоимости

Размеры по ГОСТу, виды и формат выпуска. Технологии производства трубопроката. Стандарт профиля мерной и немерной длины.

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

Важно! Прежде чем формировать перекрытия из пустотных панелей, предварительно требуется забетонировать армопояс, расположенный по контуру коробки. Чтобы предупредить промерзание плиты, изнутри отверстия в торцевых углах заделываются с помощью утеплителя и цемента

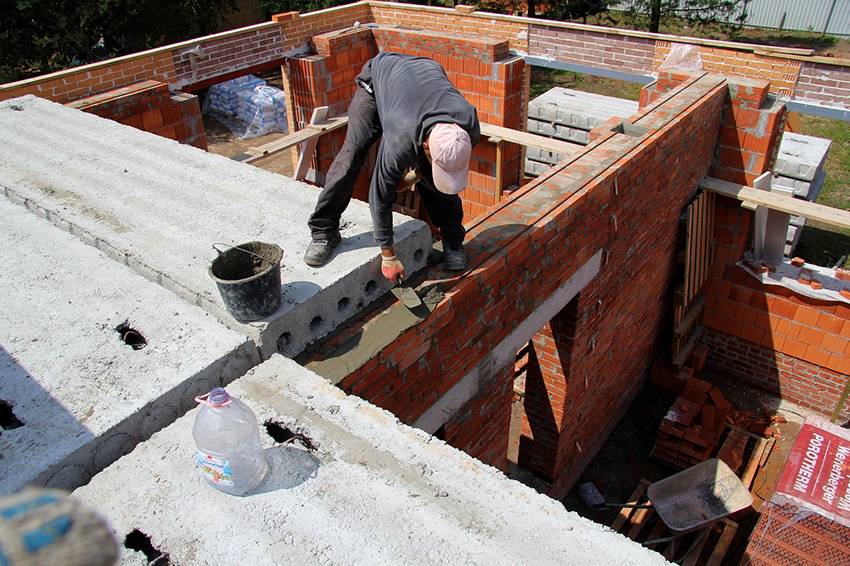

Плиты перекрытия устойчивы к изменениям влажности и температуры

Где применяются облегченные плиты перекрытия

Плиты перекрытия несут на себе основную нагрузку этажа и всего, что на нем находится. Располагаться они могут как продольно, так и поперек. Имея массу преимуществ перед другими схожими по функционалу перекрытиями, изготовленными из другого материала, многопустотные плиты находят применение именно в малоэтажном строительстве.

Само здание может быть:

• кирпичным;
• бетонным;
• из стеновых блоков.

Межэтажные перекрытия в двух-трехэтажном доме или коттедже, подвал, цоколь, загородные дачи и пентхаусы часто возводятся именно с помощью облегченных плит настила. Подобные элементы строительного каркаса в полной мере выполняют все возложенные на них функции, что обеспечивает их растущую востребованность на рынке индивидуального строительства, подтверждая надежность и удобство возведения крепкой опоры здания с помощью облегченных плит.

О пустотных и многопустотных

В частном малоэтажном строительстве может применяться большое количество платформ разных видов. Но лидирующие позиции занимают именно пустотные и многопустотные разновидности. Длина изделий может быть разная. Но варианты больше, чем на 1,8 метра используются крайне редко. Исключением не стали и облегчённые плиты перекрытия ПНО.

Плиты перекрытия в панельном доме изготавливаются с использованием тяжёлого силикатного бетона. Но некоторые виды предполагают применение лёгких конструкционных марок, отличающихся высокой плотностью. Если платформы используют в малоэтажном строительстве кирпичных и других видов домов, значит, изделие не будет слишком сильно страдать от агрессивного воздействия окружающей среды. И не будет эксплуатироваться при создании экстремальных температур. Вес так же важен.
