Как и чем делать обратную засыпку фундамента?

Особенности процесса.

Неправильно выполненная засыпка может привести к нарушению гидроизоляции фундамента и возникновению других не менее неприятных проблем. Предварительно установленные под первым этажом здания сваи должны принимать на себя основной вес сооружения, не касаясь насыпанного грунта. Также следует проконтролировать установку системы отвода воды.

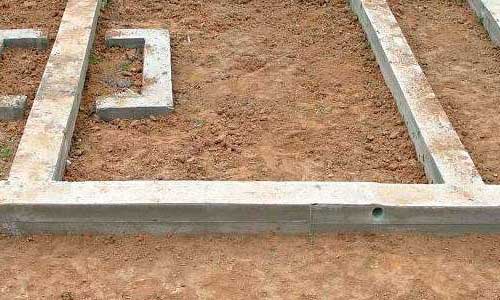

Чем засыпать ленточный фундамент внутри?

Недостаточно уплотнившуюся за короткий срок фундаментную засыпку могут повредить грунтовые воды, поднимающиеся на поверхность. Исключить возникновение подобных ситуаций можно при помощи буферной подушки, принцип действия которой заключается в следующем.

Буферная зона находится между слоем фундамента и основой сооружения. Подушка представляет собой несколько слоев гравия и песка, имеющих толщину от 10 до 15 см. Щебень или гравий не допустят поднятия влаги вверх, что будет способствовать оттоку грунтовых вод от фундаментного слоя.

На вопрос, нужно ли засыпать фундамент внутри, специалисты советуют засыпать, потому что процесс сокращает количество пустот под строением, что положительно влияет на его надежность и устойчивость. Также засыпка фундамента позволит зданию лучше сохранять тепло и сделает его суше.

Технология засыпки фундамента внутри

После того, как фундамент будет залит бетоном, следует подождать пару недель. Нужно время и хорошие погодные условия, чтобы бетон застыл и затвердел, стал плотным. Затем возводится цоколь дома, и после этого можно выполнять работы по обратной засыпке. Используется обычно грунт, который выкопали из котлована. На период заливки бетонных блоков его следует защитить от попадания инородных примесей, которые могут начать гнить внутри фундамента. Для этого грунт закрывают тентом или полиэтиленовой пленкой.

Процесс засыпки проходит в несколько этапов. Грунт засыпают постепенно слоями по 30 см в глубину, затем утрамбовывают. Желательно установить отмостку по всему основанию здания. В ее функции входит отведение воды от стен строения. Это могут быть листы пенополистирола высокой плотности или полистирола минимальной плотности, плотно прижатые к наружным стенкам бетонных блоков. В момент засыпки грунта листы должны оставаться неподвижными, их нельзя наклонять, смещать в сторону или как-то менять положение. Так отмостка дольше и эффективнее прослужит и надолго сохранит прочность основания строения.

Многие интересуются, что засыпают на дно фундамента на участках в местности повышенной влажности. Чтобы защитить основание сооружения от излишней влаги, под фундамент кладут буферную подушку, состоящую из слоя песка и щебня глубиной 20 см. В траншею сначала укладывают песок и уплотняют его, потом равномерно распределяют щебень. Получившийся буфер будет служить преградой для защиты от поднимающихся вверх в дождливые дни грунтовых вод.

При засыпке фундамента внутри грунтом во избежание образования пустот нужно хорошо его уплотнять. Сухой грунт желательно размачивать, чтобы при заполнении пустот он ложился плотным слоем. При этом стоит учитывать параметры влажности грунта, установленные ГОСТом:

• для песка – от 8% до 12%;
• для легких супесей – от 9% до 12%;
• для суглинистых и легких грунтов – от 12% до 17%;
• для тяжелых почв – от 16% до 23%.

Если грунт перенасыщен влагой, его следует подсушить до допустимых норм.

Для размачивания грунта не желательно использовать воду. Лучше приготовить специальный раствор из воды с добавлением сухой цементной муки или глины. Готовая смесь будет похожа на грунтовку своей плотностью и цветом. Благодаря свойству склеивания почва в засыпанном состоянии лучше схватится и утрамбуется.

Технология уплотнения в случае засыпки пазух

Перед началом уплотнения засыпки под фундаментом понадобится завершить ряд работ: выполнить дренаж, сделать гидроизоляционный слой на фундаменте сооружения, убрать мусор, который остался (он может стать помехой), закончить все необходимые работы по благоустройству подземной части здания, если она имеется.

Отсыпка пазух фундамента нуждается в применении специальной строительной техники, потому как вручную может быть довольно сложно достигнуть требующейся плотности трамбовки. В связи с этим в процессе использования машины, которая предназначается для уплотнения, понадобится применить следующие нормативы:

• песок необходимо засыпать слоем в 70 см;
• суглинки и супеси надо засыпать слоем в 60 см;
• глину нужно засыпать слоем в 50 см.

Схема пола по грунту.

Если планируется выполнять все необходимые работы без использования техники, грунт понадобится засыпать слоями ровно в 30 см. Трамбовка должна производиться от точки, на которой располагается здание, постепенно передвигаясь к краям имеющейся территории.

При уплотнении грунта пристальное внимание необходимо обратить на места, в которых проходят трубы. В данных местах слой засыпки не должен быть больше, чем 20 см

Важно помнить, что обратная отсыпка и уплотнение грунта являются достаточно важными мероприятиями, которыми ни в коем случае не стоит пренебрегать

Используемые материалы

Для обратной отсыпки фундамента чаще применяется родной грунт, песок и глина. Однозначного предпочтения тому или иному варианту у мастеров нет, так как каждый случай должен рассматриваться отдельно. Главное – исключить повреждение гидроизоляции остроконечными камнями и не допустить присутствие органики. Она из-за гниения будет образовывать ненужные пустоты.

Родной грунт

Самое распространенное решение – обратная засыпка ранее вынутого грунта без учета плодородной земли. Это самый простой и бюджетный вариант, оптимальный для создания однородной площадки с общей территорией вокруг здания. Так снижается риск возникновения затоплений на отдельных участках. Если пазухи сделаны узкими, то дно часто засыпается небольшим слоем мелкого гравия с песком.

Песок

Здесь сразу стоит отметить рекомендацию по использованию овражного песка. Это материал, который был добыт из подпочвенных слоев. Речной и карьерный аналог промыт водами, а в грунтовом наблюдается более высокое содержание глины, металла и минералов. Они способствуют образованию большего количества связей, которые положительно сказываются на плотности массы.

Заполнение пазух котлована песком Источник steh-group.ru

Среди плюсов использования песка для обратной засыпки котлована и траншей выделяется следующее:

1. Водопроницаемость. В условиях организации дренажных каналов и устройства наклонной отмостки фундамент будет окружен сухим песком. Здесь вода не задерживается, поэтому исключаются подтопления и пучение грунта.
2. Усадка. При правильном уплотнении песок со временем не будет проседать. Это важный момент для создания надежного «короба» для фундамента по бокам.
3. Мелкая фракция. Чем меньше размер зерен подсыпки, тем проще сформировать плотную массу. Главное – правильно подготовить смесь, выполнить трамбование.

К недостаткам можно отнести только хорошую пропускную способность. Если не соблюсти технологию обратной отсыпки, отказаться от отмостки и дренажа, то зернистая масса с водой будет оказывать существенное влияние на гидроизоляцию и состояние подушки под фундаментом. Также такой балласт окажется подвергнутым вымыванию грунтовыми водами.

ПГС

Альтернативой песку является песчано-гравийная засыпка пазух фундамента (рекомендуемые пропорции компонентов 60 к 40).

Песчано-гравийная смесь Источник by.prom.st

Многие специалисты считают этот вариант более рациональным. Здесь без глины и прочих соединений в результате получается нужная масса по прочности и надежности. Смесь с мелкофракционным гравием легко поддается уплотнению. Разница заключается только в оптимальной толщине одного слоя для трамбования: 400-500 мм против 700 мм в случае с однокомпонентным материалом.

Глина

Здесь подразумевается использование сырья не в чистом виде, а в виде правильно подготовленной смеси с добавлением песка (примерно 5-7 %). Для нее применяются тощая глина, которая обладает пропускной способностью, но низким водопоглощением. Такая масса актуальна для каменистой местности или с низким уровнем грунтовых вод.

Обратная засыпка глиной – хорошее решение для формирования надежного барьера от влаги, что важно для фундамента и его подосновы. Эффективным также будет организация верхнего слоя толщиной 150-200 мм из жирной глины. Она не будет пропускать в пазухи талую и дождевую воду

Но для ее отвода понадобятся дренажные каналы

Она не будет пропускать в пазухи талую и дождевую воду. Но для ее отвода понадобятся дренажные каналы.

Смесь с глиной для обратной отсыпки фундамента Источник 7kubov.net

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:

При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.

Технология

Подсыпка песчаной смеси или грунта выполняется достаточно легко. Для этого смесь либо почву следует поместить в пазухи между стенками котлована и фундамента. Однако в данном процессе существуют свои тонкости, превращающие примитивный с первого взгляда процесс в достаточно сложную технологическую операцию.

В реальной жизни обратная засыпка пазух фундамента грунтом либо песчаной смесью выглядит так:

• Изначально определяют влажность почвы путем проведения лабораторных исследований. Очевидно, что для подсыпки не годится ни мокрая, схожая с грязью почва, ни слишком пересушенный грунт. Оптимально для пучинистых грунтов уровень влажности должен находиться в пределах 12-15%. Влажность тяжелых грунтов может достигать 20%.
• На следующем этапе приводят влажность грунта в соответствие, для чего его либо увлажняют, либо просушивают. При этом нужно учесть, что для увлажнения следует применять не воду, а цементное молочко, представляющее легкий раствор цемента в воде. При этом молочко можно приготовить своими силами. Для этого потребуется поместить в емкость с водой несколько горстей сухого цемента и размешать. Раствор считается готовым, когда он поменяет свой цвет и станет молочно-белым.
• Следующим шагом станет подсыпка периметра основания с заполнением пазух между стенками фундамента и траншеи. Процесс должен выполняться одновременно изнутри и снаружи короба основания. Работа производится поэтапно – сначала засыпается дно котлована землей или песком с обеих сторон. Толщина слоя должна составлять 0,3-0,5 м, при этом каждый из слоев поле укладки следует увлажнить цементным молочком и уплотнить. Следует учесть, что использование плодородного слоя почвы применять для подсыпки фундамента недопустимо, так как в ней может содержаться большой объем органики, которая при разложении может дать усадку.
• После окончания подсыпки можно приступать к выполнению работ по заполнению цоколя. Если в цокольной части здания планируется устройство подвала, то подсыпка цоколя не требуется. В противном случае внутренние пазухи нужно частично или полностью заполнить. Глубина внутренней подсыпки определяется типом ростверка либо фундамента. Так при ленточном фундаменте обратную засыпку нужно производить до уровня продухов или до уровня цокольного перекрытия при балочном ростверке или ростверке-стяжке соответственно. Свайные фундаменты высотой 0,5 – 0,8 м нужно засыпать полностью. Если свайный фундамент имеет боле высокий цоколь, то подсыпку следует устраивать в виде отвала, с обеспечением уклона к наружной стене основания. Данный вариант подходит и для столбчатого типа фундамента.

Завершая обзор технологии нужно обратить внимание на то, засыпку слишком габаритных котлованов нужно выполнять с использованием специальной техники в виде грейдеров, бульдозеров, экскаваторов. Засыпку фундамента с небольшим заглублением можно выполнить своими силами вручную, пригласив в помощь пару-тройку работников. При выполнении как ручной, так и механической засыпки внимание следует концентрировать не только на самом перемещении смеси или грунта, а обращать внимание на тщательность уплотнения каждого из засыпанных слоев

От этой операции зависит восстановление природной плотности грунта, а значит, и предотвращение нежелательных просадок засыпки

При выполнении как ручной, так и механической засыпки внимание следует концентрировать не только на самом перемещении смеси или грунта, а обращать внимание на тщательность уплотнения каждого из засыпанных слоев. От этой операции зависит восстановление природной плотности грунта, а значит, и предотвращение нежелательных просадок засыпки

Поверх уложенной засыпки нужно устроить отмостку, залитую по всему периметру фундамента на предварительно устроенной влагостойкой подложке. Данный элемент играет важную защитную функцию, предохраняя засыпку и фундамент от нежелательной влаги.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

• крупнообломочный природный грунт;
• песок;
• глину;
• незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

1. связные, с содержанием частиц глины до 12%;
2. малосвязные (глина в количестве 4-11%);
3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

Назначение и требования к отмостке

Что касается отмостки для винтового фундамента, то изготавливать ее уже необходимо на этапе обустройства цоколя, причин для этого несколько, а именно:

1. Исключение проникновения дождевой влаги, других атмосферных осадков в подполье, включая сорняковые растения.
2. Необходимость надежной теплоизоляции фундамента всей нижней части дома.
3. Придание эстетичного вида при использовании декоративной отделки.
4. Наличие тротуара по периметру здания.

Конструкция отмостки для свайного фундамента несложна, проста в изготовлении и ее легко можно обустроить своими руками. Только нужно помнить ее характеристики, которым она должна отвечать – это:

1. Обязательный уклон порядка 5°С, т.е. та часть отмостки, которая примыкает к дому, должна быть на 3-5 см выше ее внешней части.
2. Ширина отмостки должна быть шире на 20-30 см нависающего над ней карниза, чтобы дождевая вода с кровли падала именно на защитную часть.
3. Толщина гравийной, песчаной или глиняной подушки — порядка 30 см.
4. Высота декоративного верхнего слоя зависит от выбранного материала, если это бетон, то 13-15 см, в случае плитки или природного камня – 4-5 см, если кладется асфальт, то достаточно 3 см.

Изоляция отмостки от цокольной части

Отмостка вокруг дома в случае свайно-винтового фундамента исключает жесткую связку с последним. В противном случае даже при незначительных подвижках грунта (а данный вид фундаментов довольно распространен именно на таких участках) неизбежно произойдет разрушение декора цокольной части дома и защитной полосы по периметру здания.

Избежать этого позволит только очень качественная изоляция отмостки от цокольной части, так называемый компенсационный шов. Последний вид исполняют при помощи ЦСП, пеноплекса, рубероида или пропитанными битумным составом досками. Толщина такого шва составляет порядка 3 см. Изготовив отмостку вокруг дома, можно защитить фундамент на долгие годы.

Нужно помнить еще о том, что цокольное пространство должно быть вентилируемым, для чего по периметру цоколя на уровне 50 см от отмостки необходимо сделать ряд отверстий порядка 100 мм в диаметре и закрыть их декоративными вентиляционными решетками, чтобы исключить проникновение грызунов в подпольное пространство.
