Обратная засыпка траншеи: какими способами производится, формула подсчета объема работ, чем и как засыпать, расценки в смете

Какой вид наполнителя рекомендуется использовать для засыпки котлована:

Оставшийся после разработки котлована грунт. Его не нужно дополнительно покупать, поэтому можно сэкономить финансовые средства. Но такой грунт может не подходить для всех видов строительства, или нужно использовать комбинацию имеющегося грунта с другими наполнителями;
Глина или суглинок. Достоинством такого наполнителя можно считать создание барьера для проникновения воды, а недостатком является плохая морозостойкость;
Карьерный песок. Этот наполнитель предотвращает эффект «морозного пучения», обладая хорошей водопроницаемостью, но использование такого материала во время прокладки трубопровода может негативно отразиться на долговечности труб. Для выполнения некоторых работ рекомендуется использовать песок, добавляя в него небольшое количество гравия;

Засыпка углублений коммуникаций

При заполнении данных траншей нужно учесть некоторые нюансы:

Прежде, чем уложить трубы, дно углублений покрывается 10 см слоем щебня. После этого укладывается подушка из песка толщиной 30-40 см.
После укладки и проверки работоспособности трубопровода производится засыпка. Сначала траншеи заполняются песком толщиной 0.3 м и уплотняется подручными средствами. Далее слой за слоем укладывается грунт. Толщина слоев равняется 0.5 м.

Помните, что обратная засыпка основания помещения является одним из самых важных этапов всего строительства. Производить ее нужно лишь после окончания всех работ по организации гидроизоляции и цокольного покрытия фундамента. Ускорить процесс засыпки пазух поможет специальная строительная техника, однако все работы по заполнению и утрамбовке можно провести своими руками.

Проясним некоторые моменты в следующем видео:

Вечная проблема выбора — чем засыпать, песком или глиной?

Как это выглядит прямо нам месте:

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ – наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

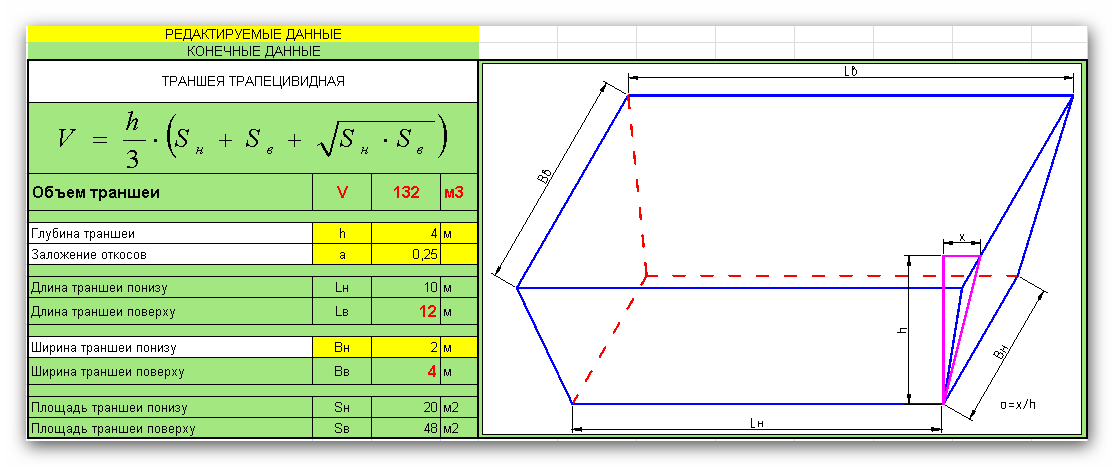

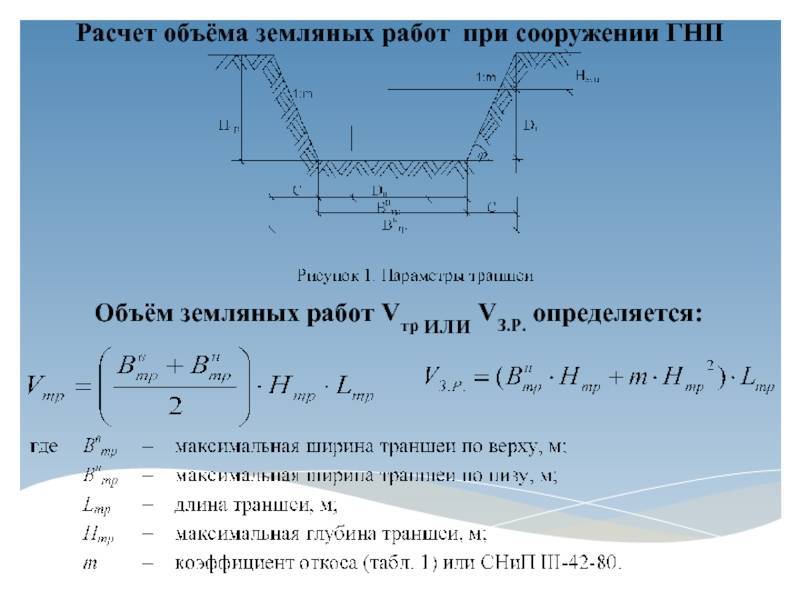

Как посчитать объем траншеи с откосами?

Выемки в рыхлых грунтах имеют скошенные стенки. Расчет объема грунта траншеи с откосами производится по формуле: площадь трапеции (поперечного сечения в форме трапеции) умножается на длину канавы.

V = (a + b) /2 ∙ h ∙ L, где:

V – объем;
a – ширина канавы по дну;
b – ширина канавы по верху;
h – глубина выемки;
L – длина.

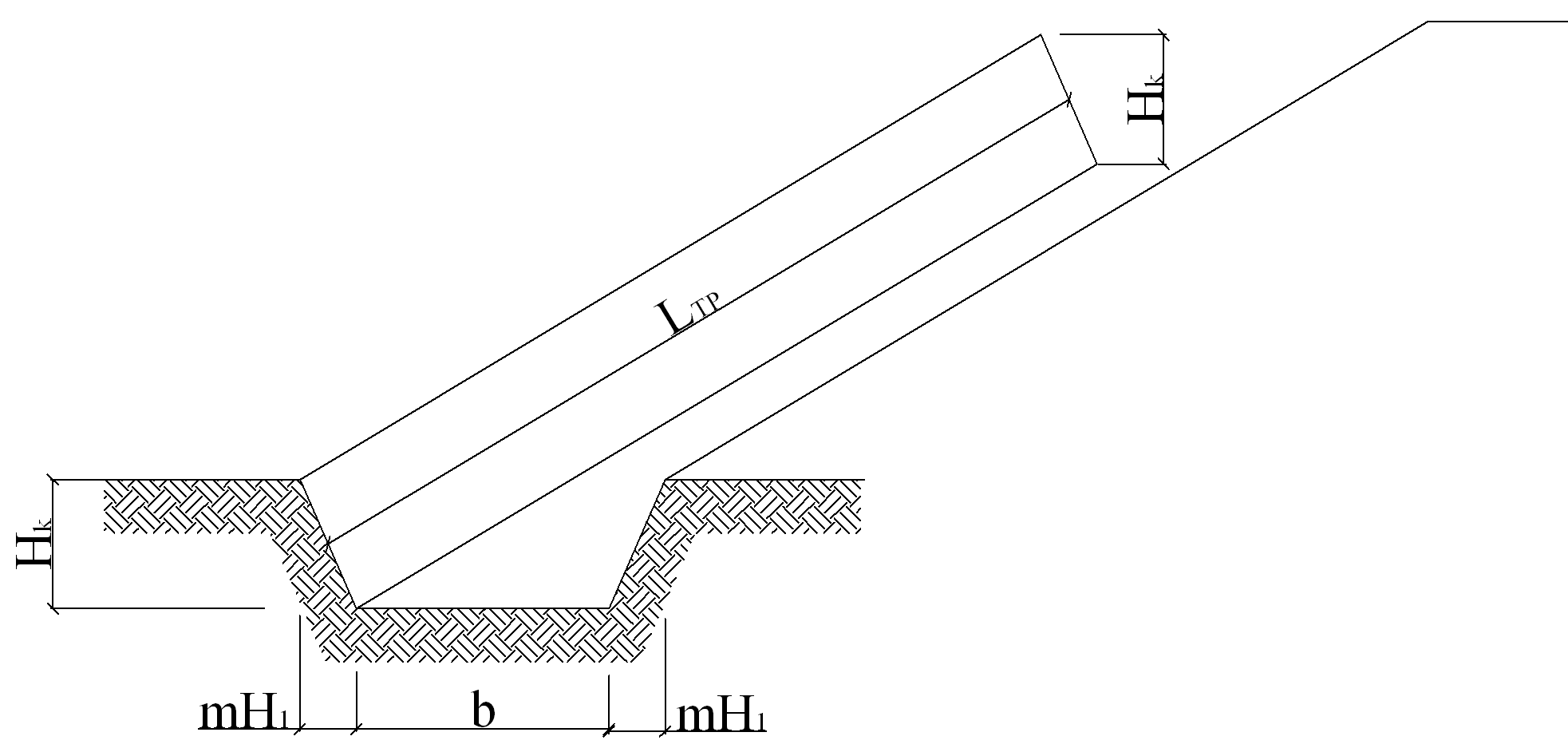

Посчитать объем траншеи с откосами и перепадом высот несколько сложнее. Калькуляция выглядит как полусумма площадей двух трапеций (площади сечения начала и конца выемки) умноженная на длину траншеи.

V = (F1+ F2) /2 ∙ L, или V = ((a + b) /2 ∙ h1+ (a + b) /2 ∙ h2 ) /2 ∙ L, где:

F1 – площадь поперечного сечения у начала углубления;
F2 – площадь поперечного сечения в конце;
а – ширина траншеи по дну,
b – ширина по верхнему срезу,
h1- глубина выемки в начале,
h2 – глубина выемки в конце.

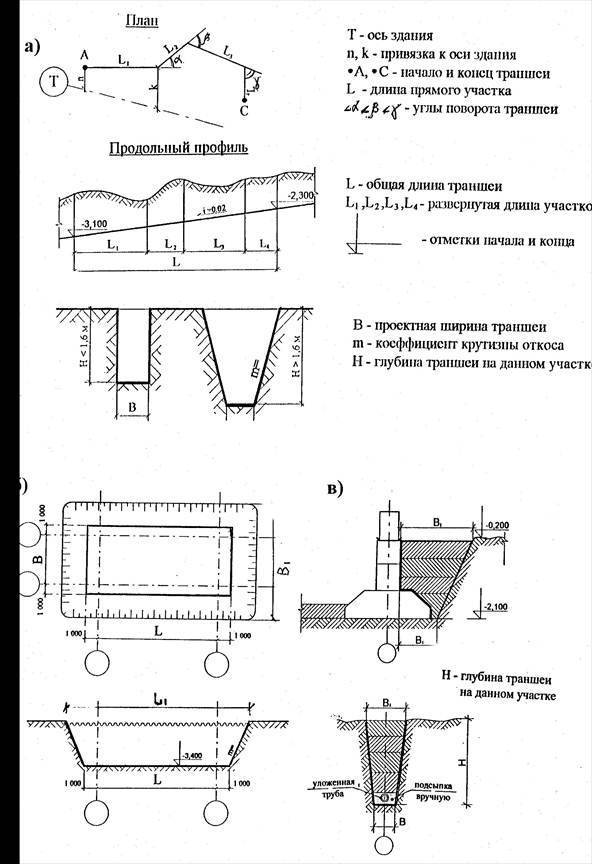

При сложных формах углубления, наличия расширений (для коллекторов, колодцев и прочих сооружений) расчет объема земли траншеи производится после условной разбивки общего объема на простые составляющие, подсчета их величин и суммирования.

К услугам геодезистов обращаются, если требуется подсчитать количество перемещаемых масс при обустройстве котлована, выравнивании стройплощадки, вертикальном планировании участка. Особенно актуален этот вид работ на территории со сложным рельефом. Сведущий специалист выполняет расчет объема ямы любой конфигурации, перемещаемых масс грунта не только на местности, но и в камеральных условиях, имея на руках актуальные топосхемы и проектные чертежи (либо исполнительные схемы коммуникаций).

II.2.6. Общие положения по устройству обратных засыпок в пазухах котлованов

Как правильно выполнить подсыпку

Основные способы копки водопроводных траншей

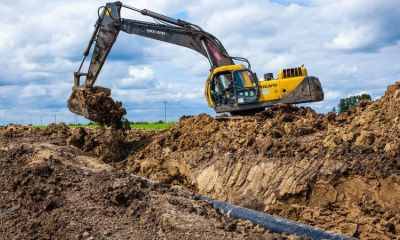

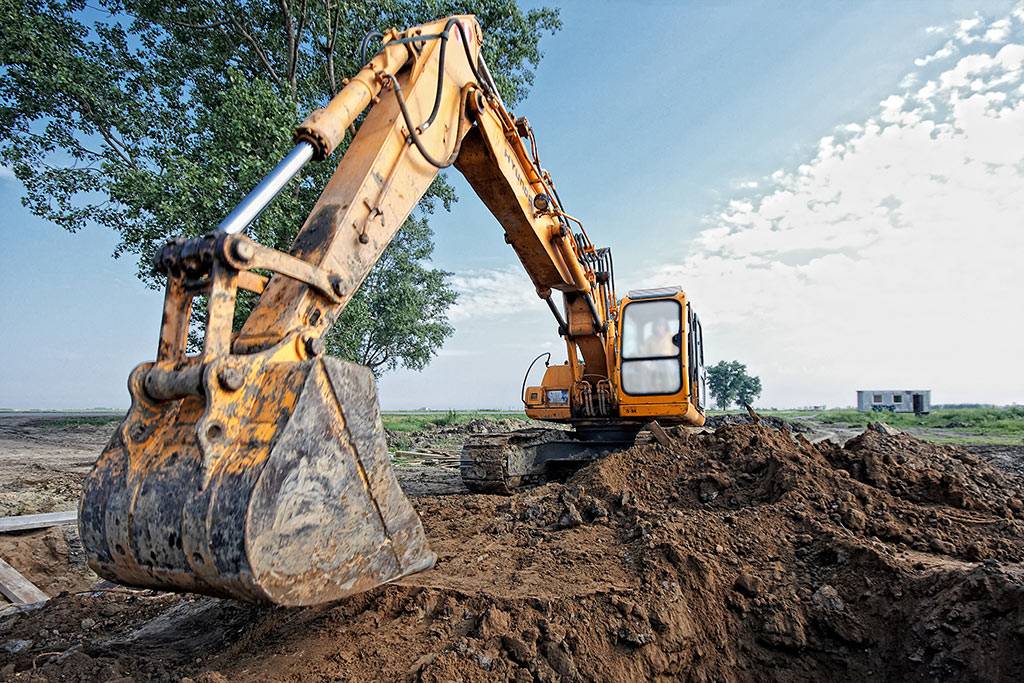

Разработка котлована экскаватором

Работы данного типа можно наблюдать практически на всех объектах в областях промышленного и жилищного строительства. Разработка котлована экскаватором особенно актуальна при проведении широкого перечня строительных мероприятий. В зависимости от типа спецтехники могут применяться разные технологии рытья. Стандартная разработка котлована под фундамент проводится в 7 этапов:

Проведение геологической экспертизы, анализ участка.
Разработка проектной документации.
Подбор оптимальной спецтехники.
Организационно-подготовительные мероприятия.
Разработка грунта, последовательное снятие слоев.
Укрепление или обработка стенок котлована.
Приемка работ заказчиком.

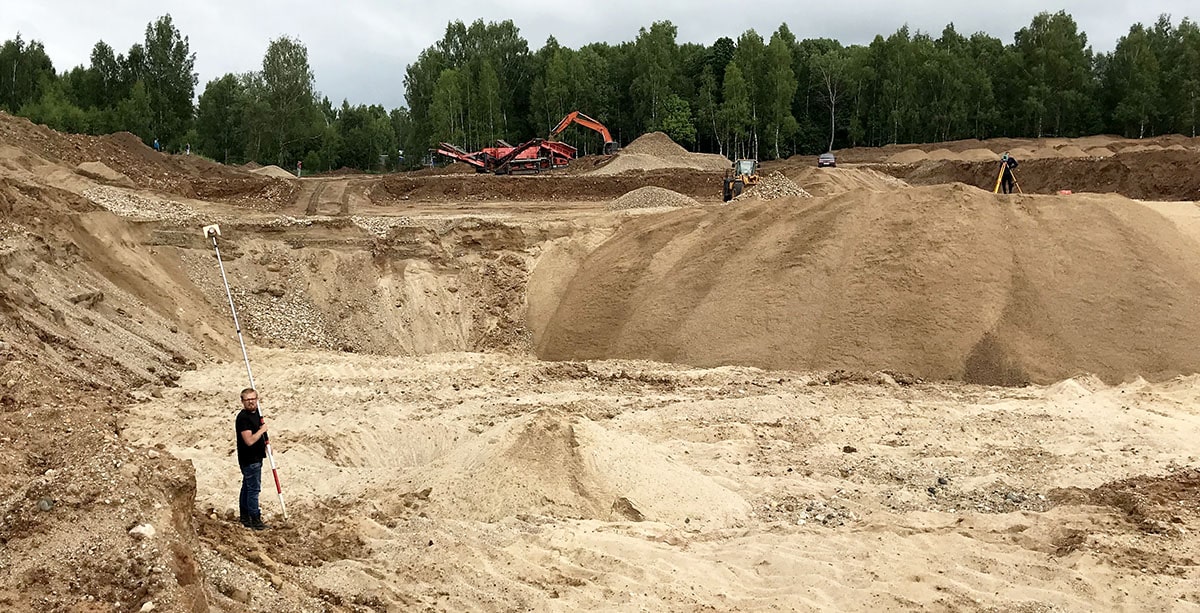

Копка котлована на всех этапах контролируется геодезистами. На площадке организуется соблюдение требований техники безопасности. Земляные работы проводятся в полном соответствии с требованиями проектной документации, которая составляется на основе инженерных изысканий.

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Важно: данные об уплотнении материала в процессе транспортировки могут быть указаны, но не являются обязательными для указания в сопроводительных документах груза! Чтобы не было недоразумений, потребуйте от поставщика включить данные в договор купли-продажи и перевозки

Какой техникой производится?

Заполнение траншей со смонтированными инженерными сетями выполняется в 2 приема.

Прежде насыпают грунтом и подбивают ручным способом пазухи и присыпают трубы с уровнем над верхом не меньше 0.2 м, с последующей аккуратной послойной трамбовкой, а в холодный период года для трубопроводов из керамики, асбестоцемент и полиэтилена допустимый покровной уровень — 0.5 м.

После этой операции, оставшаяся доля выработки осторожного засыпается бульдозерами. Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98. Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98

Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98.

Бульдозер

Особенность выполнения работ по обустройству обратных засыпок в холодное время года состоит в том, что ее производят талой и малоувлажненной почвой, и по нормативам количество такого замерзшего грунта в общем объеме почвы траншеи не может превышать 15.1 %.

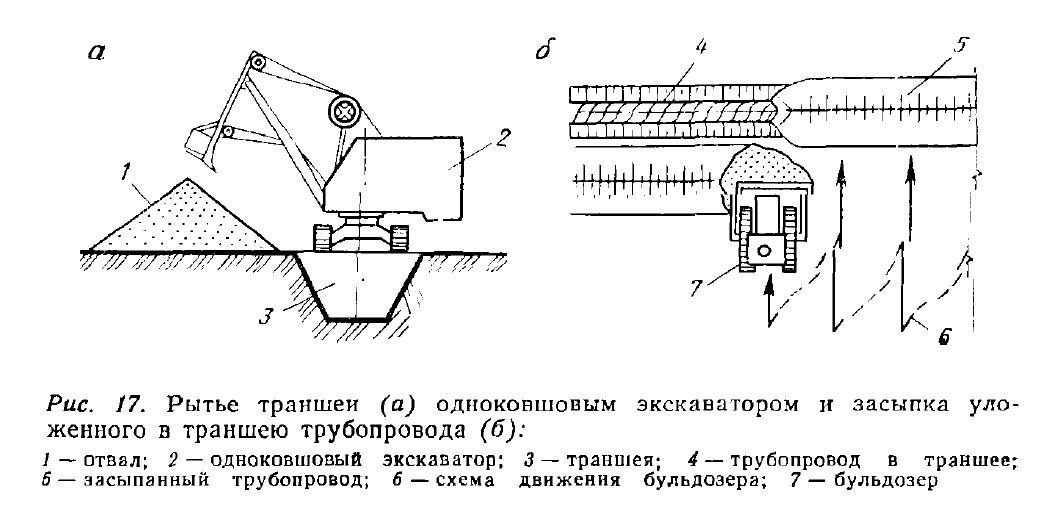

Из вышеприведенной схемы обратной засыпки при использовании бульдозера вытекает, что зону отвала, где забирают землю, разбивают на самостоятельные, разрабатываемые в порядке преемственности части.

Бульдозер подступает к кромке отвала с торцевой части под определенным углом, набирает грунт на I участке и, переместив его в траншею, переходит к II участку. Землю с зон II/IV/VI перебрасывают в выработку поперечными ходами бульдозера, а с I/III/V/VII — косыми.

Подобный метод выполнения работ уменьшает протяженность подходов груженой техники и оптимизирует операции по набору почвы.

Вручную

Засыпку траншейных углублений со смонтированными технологическими сетями в непросадочных почвах с последующим уплотнением производят в 2 стадии.

На 1-й засыпают и подбивают ручным способом пазухи не мерзлой почвой, с твердыми включениями фракцией не выше 1/10 Д труб с материалом:

асбест,
пластмасс,
керамика и железобетон,

а при минусовых окружающих температурах — 0,5 м над верхней точкой трубопровода, а для труб из другого материала — грунтовыми слоями без включений на 0.2 м над верхней линией конструкции с подбивкой свободных объемов пазух и однородным по-слоевым сжиманием электротрамбовками, например, ИЭ-4503 пока не будет достигнута проектная плотность по окружности и протяженности труб.

Экскаватор

На 2-й стадии осуществляется наполнение верхней части траншеи почвой, не содержащей твердых включений методом осторожного сбрасывания слоя грунта бульдозером проходка — перекрестная косопоперечная. В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения. При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту

При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту

В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения. При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту.

Пазухи, которые образуются между трубопроводом и отвесными стенами траншеи засыпают послойным методом экскаватором ЭО-3532А/2621В/3123/4225 с толщиной грунтового слоя не выше 0.25 м.

Технические характеристика транспорта для выполнения обратной засыпки траншеи:

Исследования для подсчетов объема

Перед расчетами нужно провести исследование площадки для строительства

При самостоятельном строительстве сооружения делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ по проекту.

Для начала выполняется топографическая съемка рельефа, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Чем грозит неправильная засыпка котлована?

Непрофессионалу может показаться, что обратная засыпка котлована – это простое дело, второстепенная работа, которую можно сделать быстро и небрежно. И в этом кроется огромная ошибка, ведь с виду легкий процесс имеет свои технические тонкости.

Чтобы сделать все правильно, необходимо выполнить ряд условий:

Произвести расчет обратной засыпки котлована: выбрать тип и просчитать объем засыпки, время работы, чтобы избежать простоя техники и заполнить все пазухи;
Проверить влажность используемого материала (допустимо от 12 до 20%), т.к. для работ рекомендуется использовать грунт естественной влажности, т.к. пересушенный или слишком влажный грунт может неравномерно усесть или плохо утрамбовываться;
При необходимости смесь просеивают, чтобы убрать инородные частицы, просушивают или, наоборот, увлажняют, чтобы можно было утрамбовать;
Убрать из котлована весь мусор (особенно крупный): куски бетона, кирпича, остатки досок опалубки, остатки тары – одним словом все то, что осталось после строительных работ. Из-за посторонних предметов в слое образуются пустоты, он станет проседать и пропускать влагу. Более того, остатки мусора могут повредить гидроизоляцию самого фундамента;
Засыпать пазухи можно вручную или с помощью техники – грейдеров, бульдозеров, экскаваторов, но обязательно послойно. Толщина слоев зависит от типа грунта, например, при обратной засыпке котлована песком – слой составляет 60 см, а для глинистой почвы – около полуметра. При необходимости каждый слой дополнительно увлажняют водой.
Уплотнять каждый слой грунта (в масштабных работах для этого используют специальную вибротехнику). Рыхлый земляной слой просаживается, легко деформируется под колесами транспорта, т.к. нагрузка распределяется неравномерно, что приведет к перекосу. Опять же, через рыхлую землю легко проникает вода;
Запрещено использовать для обратной засыпки плодородный слой почвы, т.к. содержащиеся в ней органические вещества перегнивают и могут нарушить структуру грунта.

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

подполье получается слишком низким для нормальной эксплуатации;
из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
промерзание 2,5 м – ширина пазух 50 см минимум.

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
9 – 14% – легкая супесь, Kp 1,25%;
7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

снизить высоту защитного слоя;
предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

Технология и способы обратной засыпки траншеи

От правильной организации такой работы и строгого соблюдения технологической карты будет зависеть: качество уплотнения, безопасность уложенных трубопроводов или кабельных линий, прочность фундамента.

А также — функциональность дренажной системы, потенциальность применения восстановленного грунтового покрова для ландшафтных работ.

На завершающей стадии СМР некоторые Подрядчики допускают ошибки по причине быстрого стремления передать объект Заказчику. Всем участникам строительного процесса нужно знать, что засыпку выполнять запрещено, пока не будет выполнен полностью весь технологический процесс монтажа.

Так для трубопроводных систем предварительно выполняется их опрессовка повышенным давлением, с тем чтобы установить места утечек, а для кабельных линий — электротехнические лабораторные исследования, для того чтобы определить целостность собранного участка цепи.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

крупнообломочный природный грунт;
песок;
глину;
незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

связные, с содержанием частиц глины до 12%;
малосвязные (глина в количестве 4-11%);
несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

2.6. Уплотнение грунта пневматическими и электрическими трамбовками

2.6.1. Уплотнение грунта в особо стесненных местах и при небольших объемах работ следует производить пневмотрамбовками и электротрамбовками (табл. ).

Таблица 2

Техническая характеристика пневмотрамбовок

Показатели

Един.измер.

Марка пневмотрамбовок

ТР-4

ТР-6

Число ударов в 1 мин

–

1200

Давление воздуха

атм

5,5

Расход воздуха

куб. м/мин

0,7

Диаметр шланга

мм

Длина трамбовки

мм

1070

Вес

кг

8,4

9,5

ПРИМЕЧАНИЕ. Трамбование грунта производят слоями, начиная с краев трамбуемой площади с последующим приближением к ее середине. Каждым последующим ударом трамбовки должна захватываться часть уже уплотненной площади.

2.6.2. При работе по уплотнению грунта вблизи действующих и прокладываемых коммуникаций, стен (фундаментов) существующих и возводимых зданий и сооружений необходимо обеспечить их сохранность.

2.6.3. При уплотнении грунта пневмотрамбовками ТР-4, ТР-6 работы необходимо выполнять в следующей последовательности:

присоединить башмак к трамбовке;

раскатать шланги;

присоединить шланг к компрессору и трамбовке;

произвести уплотнение грунта;

отсоединить шланг откомпрессора и трамбовки;

снять башмак.

2.6.4. При уплотнении грунта электротрамбовками ИЭ-4501; ИЭ-4502; ИЭ-4503; ИЭ-4504; ИЭ-4505; ИЭ-4506 работы необходимо выполнять в следующей последовательности:

установить электрорубильник с соблюдением правил техники безопасности;

раскатать электрический кабель;

подсоединить электрический кабель к рубильнику и трамбовке;
