Описание и свойства
Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.
Особенности работы приточного клапана:
- компактное приспособление не забирает пространство;
- решает вопрос регулярного поступления свежего воздуха;
- в помещении нет сырости, повышенной влажности, не появляется плесень.
Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.
Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.
У вас стоит приточный клапан?
Да 0%
Нет 100%
Планирую поставить 0%
Проголосовало: 1
Принцип действия
Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.
Устройство оконного клапана для воздухообмена:
- воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
- защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
- проводящий внутренний канал для воздуха находится в раме;
- узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.
Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.
Технические характеристики

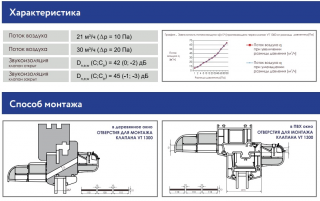

Характеристики клапана Ventec VT 1301
Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.
Основные технические характеристики устройств для нормального воздушного обмена:
- способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
- комфортная степень изоляции от наружного шума — 30 – 35 Дб;
- способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
- средние габариты устройства 350 х 13 х 32 мм.
Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.
Плюсы и минусы оконных клапанов
Не образуются сквозняки Регулярная подача свежего воздуха Снижение влажности в помещениях Простота монтажа и эксплуатации Отсутствие конденсата на стеклах Не пропускает уличный шум Можно регулировать интенсивность работы
Качественные клапаны с регулятором стоят дорого Одного устройства не всегда достаточно В сильный мороз может обледенеть Если нет фильтра, нужно регулярно чистить от пыли
Сравнение с другими вентиляционными системами
Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.
Другие виды проветривания:
- стеновой клапан;
- механический проветриватель с вентилятором;
- бризер.
Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.
Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.
Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.
Причины возникновения обратной тяги
Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.
Проблема обратной тяги
В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.
Двустворчатый пружинный
Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.
Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.
Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

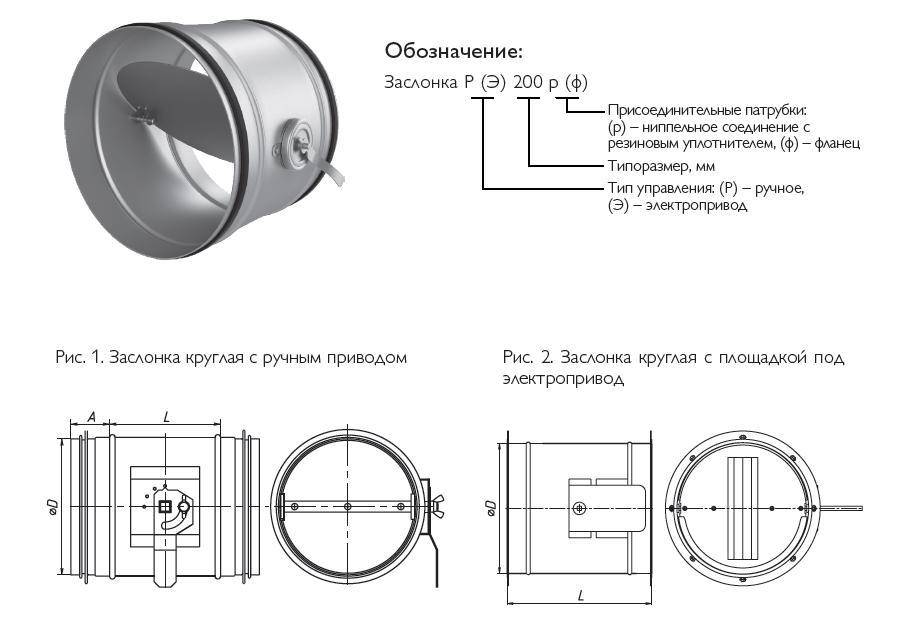

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

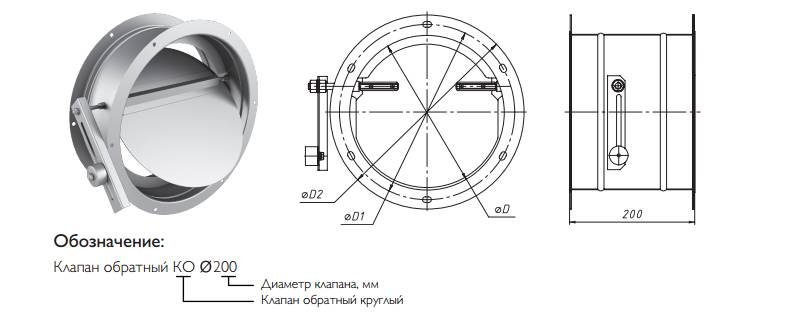

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
Достоинства и недостатки
Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.
- Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
- Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
- Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
- Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
- Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
- Низкая стоимость изделий делает их ещё доступнее и популярнее.
К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.
При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.
1 Причины возникновения обратной тяги
Перед покупкой герметичного клапана для вентиляции следует установить причину появления тяги в другую сторону. Это позволит значительно лучше спланировать циркуляцию воздушных масс в помещениях.
Довольно часто причиной возникновения обратной тяги становится сильное ухудшение притока свежего воздуха в комнаты. Часто это происходит из-за засорения вентиляционных каналов. Если в доме установлена принудительная схема, то могут прийти в негодность движущиеся механизмы.
Также обратная тяга может появиться из-за резкого изменения количества выходящего воздуха в большую сторону через какое-либо вытяжное устройство. В печных отопительных системах продукты сгорания выходят через дымоотводящую трубу. Если в помещение поступает мало свежего воздуха, то направление потока сменится на противоположное.
Если вентиляция в доме предусматривает наличие двух или более точек, предназначенных для забора отработанного воздуха, то появляется вероятность изменения направления движения одного из потоков при включённом устройстве, предназначенном для принудительной циркуляции. Если каналы в нескольких помещениях объединены в системе, то включение вытяжки в одной комнате увеличит скорость движения как в сторону шахты, так и в сторону другой комнаты.
Изменения каких-либо параметров вне дома или же квартиры тоже иногда становятся причиной того, что тяга меняет направление. Например, возведение или снос зданий может сильно изменить направление уличных ветровых потоков. В квартире обратная тяга появляется из-за того, что соседи подключили к общей системе мощную вытяжку. Особенно это актуально для многоквартирных домов, в конструкции которых не учитывается возможность использования принудительной вентиляции.
Применение

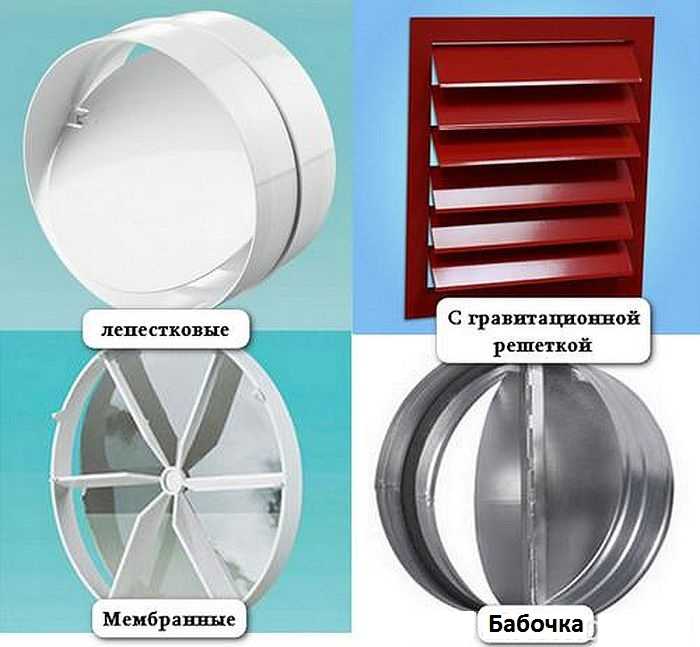

Существующие разновидности таких решеток
Существует классификация вентиляционных решеток, оснащенных клапаном.
В зависимости от вида запирающего устройства они бывают:
- гравитационные одностворчатые;
- лепестковые;
- мембранные;
- бабочковые.
Изготавливают вентиляционные решетки из пластика и оцинкованного металла.
Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах
Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.
Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.
Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.
У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.
Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.
Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически
Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.
Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.
Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.
В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.
В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала
Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.
Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.
В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки
Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.
Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.
Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой
Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.
9 Выбор места установки

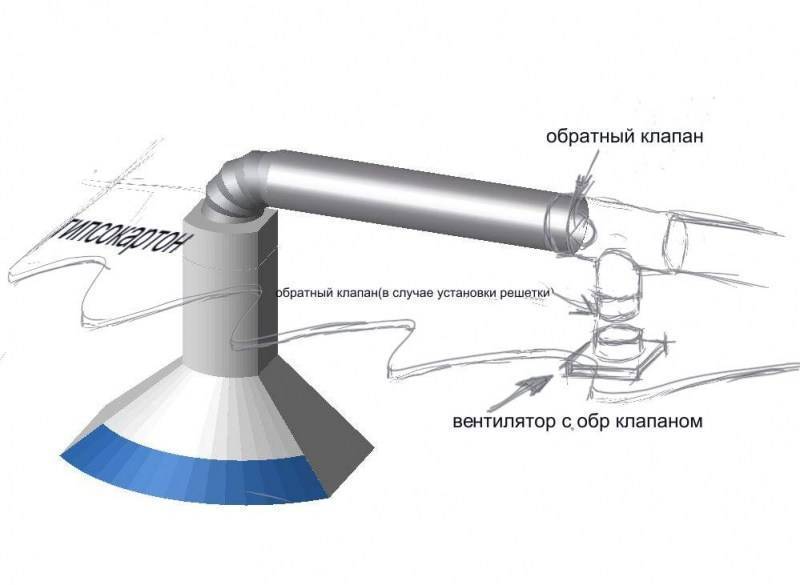

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:
- при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
- при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

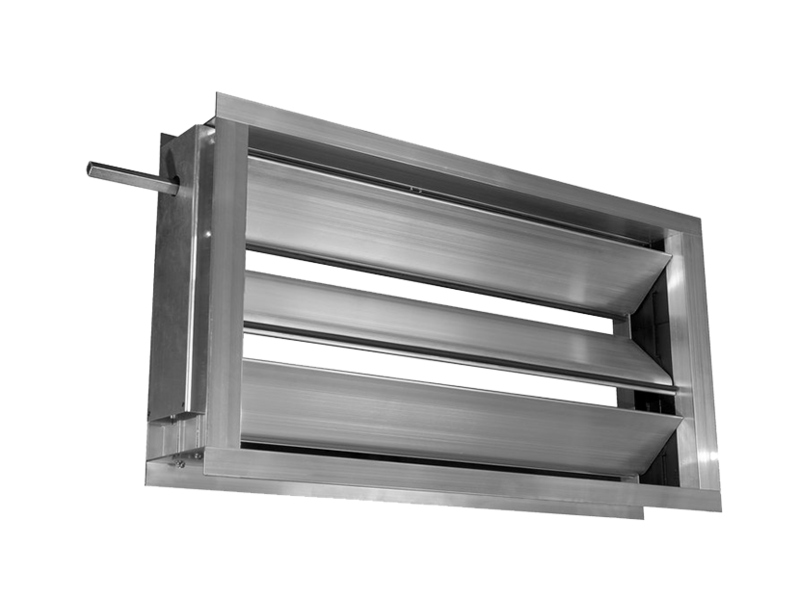

Клапан-жалюзи для установки на выходе вентиляции.
- в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
- ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.
Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

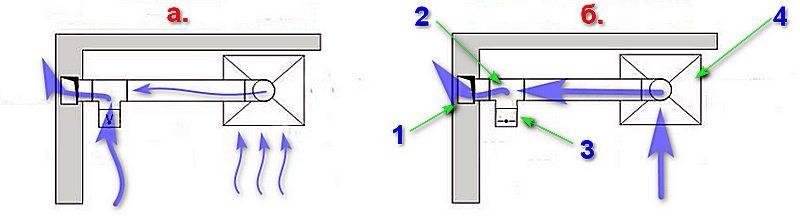

4 Правила размещения и монтажа
Если в квартире присутствует только один канал для забора воздуха, то для нормального функционирования системы достаточно будет одного клапана. Если же вентиляция имеет более сложную конструкцию, то необходимо придерживаться определённых правил размещения устройств для предотвращения тяги в противоположную сторону. Основные рекомендации:
- 1. В каждом канале разветвлённой системы следует монтировать заслонку. Это нужно для предотвращения изменения потока воздуха при выключенной вытяжке.
- 2. Часто дополнительно монтируют ещё один клапан на выходе канала. Если система полностью герметична, то обычно это не требуется, но на практике зачастую всё не так.
- 3. Также следует подобрать место для монтажа, к которому всегда будет свободный доступ. Это необходимо для того, чтобы регулярно очищать устройство от жировых отложений. Если не производить чистку, клапан потеряет свою герметичность.
Большое внимание нужно обратить на установку устройства в многоквартирных домах. В общую вентиляцию не попадает свет и там всегда положительная температура. Периодически в систему поступает влажный поток воздуха
Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы
Периодически в систему поступает влажный поток воздуха. Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы.
Способы установки конструкции
Конфигурация размещения решетки очень важна, так как будет влиять и на эстетические качества конструкции, и на ее надежность. Существует четыре варианта установки вент. решетки с обратным клапаном:
- Встраиваемый способ. Накладной монтаж, при котором рамы решетки просто прикручиваются саморезами к стене.
- Интеграция в проем. В данном случае конструкция решетки углубляется в подготовленную нишу в стене и в ней же закручивается с тыльной стороны.
- Боковая установка. Так же короб встраивается в существующий торец, после чего крепится саморезами к боковым поверхностям проема стены.
- Установка в профильную конструкцию. Изначально в проем устанавливается несущая металлическая база, к которой затем посредством специальных зажимов фиксируется и решетка.
Устройство и принцип работы устройств разных типов
Принцип действия всех обратных клапанов, независимо от их конструкции, заключается в том, что их затвор открывается тогда, когда давление потока в нужном направлении достигло определённого значения. Когда оно упадёт ниже разрешённого уровня, клапан сам закроется.
Клапаны бывают разных конструкций. Общими для всех являются корпус и запорное устройство. Элементом, сравнивающим давление среды с разрешённым, может быть пружина, вес грузика и много других приспособлений. Напор воды или газа в прямом направлении заставляет клапан открыться. А когда напор падает ниже разрешённого уровня, срабатывает пружина или вес грузика перемещают затвор в положение «закрыто».

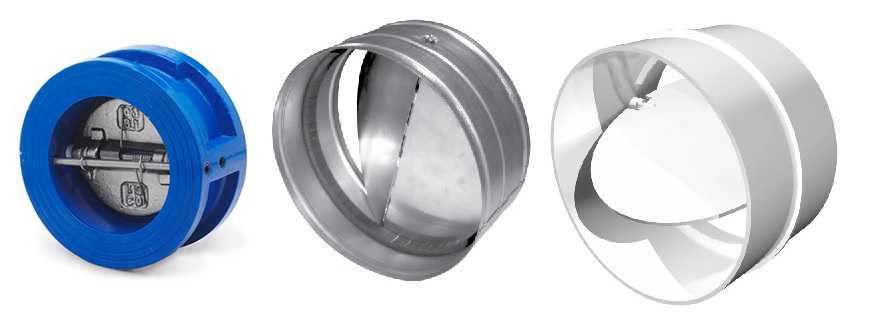

ФОТО: stankiexpert.ruДве модели обратных клапанов
Корпуса клапанов изготавливают из латуни, чугуна, нержавеющей стали. Латунь идёт на бытовую технику, чугунные модели ставят на магистральных трубопроводах, нержавейка применяется в самых ответственных системах.
Конструктивно клапаны тоже различаются. У вариантов подъёмного типа затвор по форме напоминает тарелку, движется вверх-вниз. У поворотного типа створка подвешена на оси и, поворачиваясь на 90, открывает или закрывает трубопровод. Шаровой клапан перекрывает поток шаром, прижимающимся к седлу.

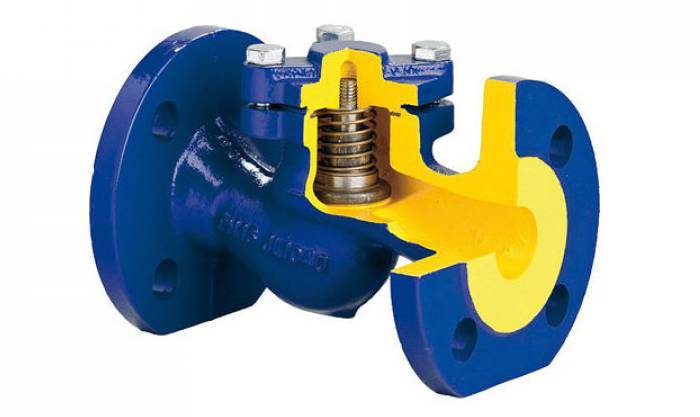

ФОТО: avatars.mds.yandex.netКлапан подъёмного типа
ФОТО: avatars.mds.yandex.netКлапан поворотного типа
ФОТО: avatars.mds.yandex.netКлапан шарового типа
Несколько советов по эксплуатации
Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.
Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.
В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение
Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.
Как улучшить вентиляцию дома при помощи вентиляционной решетки:
Как правильно поставить вентиляционную решетку:
Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.
А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже — наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.
Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.
Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.
Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.
Устройство и принцип действия
Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.
Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.
Базовые составные части вентиляционной решетки с клапаном:
- корпус;
- крепежный фланец;
- заслонка;
- декоративная панель.
Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.
При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.
Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.
Конструктивное исполнение обратного клапана
В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.
При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.
Обратный клапан, естестваная вентиляция
Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.
