Конструкция односкатной кровли
Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.
На данном фото показана конструкция односкатной кровли
Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции
Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.
Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :
- Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
- Затем на слой гидроизоляции укладывают дёрн;
- Первый слой кладётся корнями вверх;
- Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.
Этапы строительства банной крыши
Односкатная конструкция – самая простая в монтаже.
Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.
Подготовительные работы
Устройство стропильной системы требует проведения подготовительных работ:
- Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
- Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.
Монтаж стропильной конструкции
После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.
При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.
Укладка балок
Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.
Укладка стропильной конструкции на опоры
Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.
Стропильная система односкатной крыши для банного помещения
Настилка кровельного материала
Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.
Настил кровельного материала
Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)
Подбор материалов и расчет их количества
Длина стропил для крыши с одним скатом влияет на размер сечения бруса и его количество. Тонкий брус не предназначен для больших нагрузок, следовательно в таком варианте стропила должны быть установлены более плотно.
При выборе кровельного материала нужно учитывать не только уровень наклона кровельной конструкции, но и ее площадь. Гладкая поверхность повышает соскальзывание осадков, а ребристая – понижает. Это тоже необходимо учитывать при просчетах.

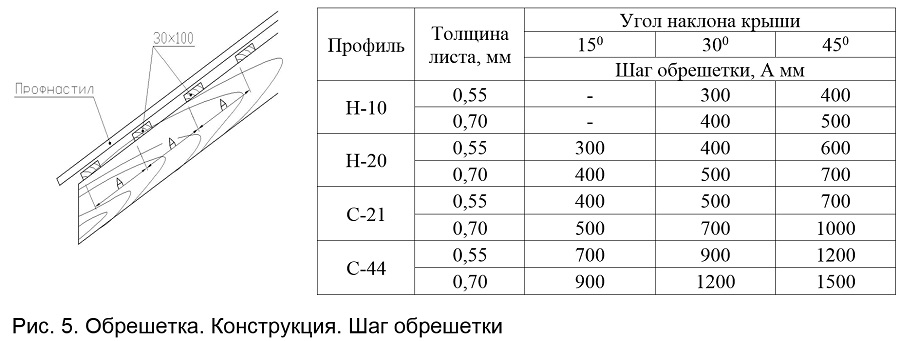

В таблице указаны параметры для выбора брусьев нужного сечения. Для создания стропильного каркаса рекомендуется использовать древесину не ниже первого сорта. На ней не должно быть видимых повреждений, деформаций и плесени
Для каждого вида кровельного материала существуют определенные требования к шагу обрешетки и монтажу. Для черепицы шаг составляет 30 см, для шифера – 44 см. Для гибкой кровли нет жестких требований к шагу и углу наклона. Вес кровельного материала указывается в технических требованиях к эксплуатации.
Материалы для изготовления обрешетки
Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.
Материалы для сплошной обрешетки
Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.
Фанера ФСФ хвойная
Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.
Ориентированно-стружечная плита (OSB)
Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.
Обрешетка из досок под мягкую кровлю
Виды мягкой кровли
Особенности конструкции односкатной кровли
Существуют вентилируемые и невентилируемые односкатные крыши. При выборе конкретного варианта ориентируйтесь преимущественно на назначение постройки. Невентилируемые односкатные кровли, как правило, размещаются над террасами. В такой ситуации будет достаточно наклонить скат на 3-5 градусов
Однако зимой владельцу террасы с такой кровлей придется уделять дополнительное внимание чистке кровли от снежных насыпей
Как построить вентилируемую крышу
Вентилируемые кровельные системы монтируются на домах, саунах и прочих строениях, требующих создания благоприятного микроклимата. Для обеспечения вентилируемости достаточно создать зазор между слоями изоляционных материалов и подготовить технологические отверстия на боковых торцах кровли. Вентилируемые крыши служат заметно дольше своих невентилируемых аналогов.
Односкатные кровельные конструкции обустраиваются на простейших стропильных системах. Технология строительства такой крыши требует обязательного наличия мауэрлата – это опорный брус, зафиксированный на внешних стенах. На этот брус будут опираться стойки стропильной системы.
Уклон конструкции создается благодаря разности высот стен дома. Если несущие стены здания имеют одинаковую высоту, на соответствующей стене (с учетом требуемого направления уклона) закрепляется фронтон. Благодаря этой простой конструкции будет задана требуемая разность высот.
При выборе конструкции системы стропил важно учитывать такой параметр как длина пролета. В случае если стены, на которые опираются стропильные ноги, удалены друг от друга не больше чем на 450 см, дополнительное укрепление стропил не делается. В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень
В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень
Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м
В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень. Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м.
Если пролет имеет длину в пределах 6-12 м, середина стропил должна надежно опираться на специальный прогон, зафиксированный на стойках. По бокам от такой стойки устанавливаются подстропильные ноги. Параллельно по отношению к опорным стенам располагается упоминавшийся ранее лежень. Расстояние между стойкой и стеной в каждом направление может составлять максимум 600 см.
Если же длина пролета составляет более 12 м, монтируются 2 опоры из прогона с привлечением лежня и укрепляющих стоек. Опоры располагаются не далее чем на 600 см от стен. Промежуток между отдельными стойками должен быть не больше 30-35% суммарной длины всего пролета. Для скрепления стоек друг с другом используйте схватку.
Между стропилом и опорными стойками закрепляются стропильные ноги. Каждая стойка комбинируется с одной подстропильной ногой. Стойки же закрепляются в направление к несущей стене, расположенной на минимальном удалении.
Требования к материалам
Как рассчитать количество материала для односкатной крыши
Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.
Размеры стропил
Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.
ВАЖНО! При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли. Для каждого покрытия определяются свои особенности стропильной системы
Для каждого покрытия определяются свои особенности стропильной системы.
Размеры стропил
Количество материала для ветровой доски
Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.
Монтаж ветровой доски
Количество материалов для утепления, гидроизоляции, пароизоляции
Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.
Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.
Гидроизоляция
Устройство двойной обрешетки
Это двухъярусная конструкция. Также как и в первом случае, есть два варианта исполнения.
Из досок
Рейки первого ряда должны иметь толщине не меньше 2,5 см, а ширину – 10–14 см. Толщина досок верхнего слоя – 2–2,5 см, а ширина – 5–7 см. Как обычно, пиломатериалы следует заранее обработать антисептиком.
Технология такая: параллельно коньку набивается подложка из досок, шагом в 20–30 см. Поверх основания, по диагонали (45˚) набиваются второй слой из досок. При этом оставляется зазор в 3 мм. Обшивку устраивают начиная снизу, продвигаясь вверх. Настил подходит для рубероида. Для черепицы подходит второй вариант
Из щитов
Это комбинированный вариант, состоящий из подложных досок или брусков, и второго верхнего слоя из ОСП или фанеры. Для холодной кровли технология следующая:
- На стропила перпендикулярно прибивают доски с нужным шагом.
- Сверху монтируется фанера или ОСП.
В таком случае отсутствует гидроизоляция и утепление. А если же вы хотите сделать правильный кровельный пирог, то здесь немного сложнее.

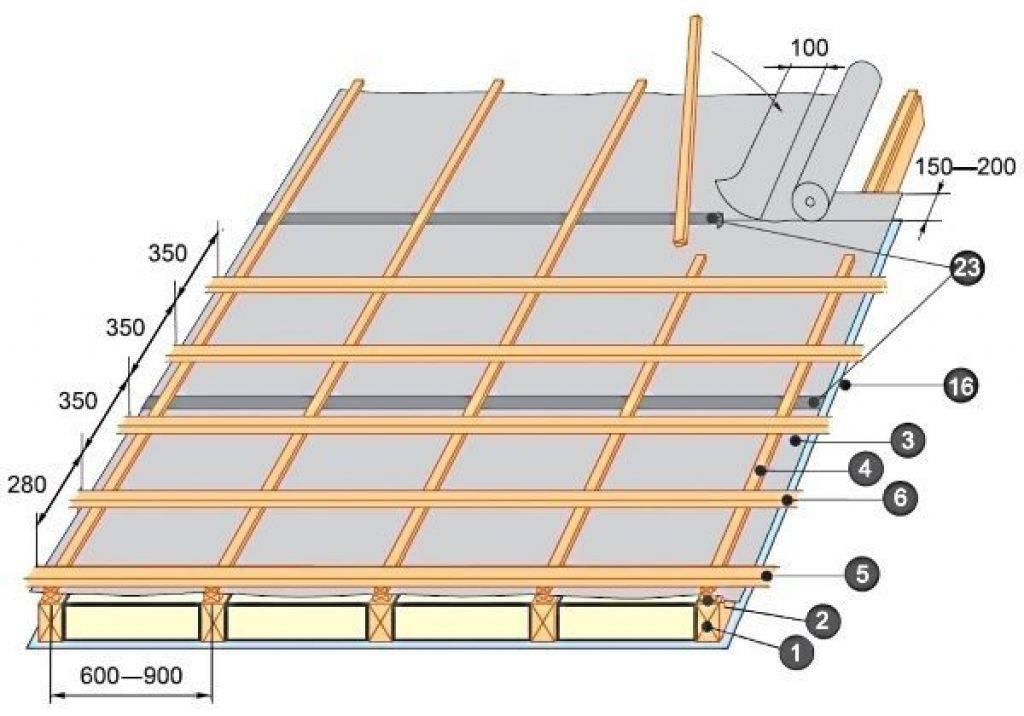

Вдоль стропил монтируется контробрешетка. Сверху на нее, перпендикулярно первый слой обрешетки из досок. А вот теперь, поверх подложки из досок набивают щиты. За счет контробрешетки создается вентиляционный зазор. При этом на стропила крепят слой гидроизоляции, который и закрепляют контробрешеткой. На схеме ниже показано, как выполняется вся работа.
Сборка стропильной системы
Из чего делается
Обычно обрешётка для мягкой кровли представляет собой ровную поверхность, созданную из обрезной доски. Также можно использовать ОСБ плиту или фанеру.
Доску, которая обрезана наполовину или не обрезана совсем, использовать не рекомендуется. Подобная ошибка может стоить вторичного перекрывания кровли.
Каждый из этих материалов имеет свои плюсы и минусы. Так, например, плита ОСБ обладает лёгким весом и прочностью, стоит недорого, однако характеризуется сомнительной экологической чистотой и плохой паронепроницаемостью. Фанера не подвержена деформации и имеет хорошую влагостойкость, но горюча и способна выделять вредные вещества. Что же касается обрезной доски, то этот материал очень прост в монтаже и экологичен, единственный минус – возможность гниения. Однако этот недостаток легко устраняется с помощью обработки специальными веществами.
Тщательно проверяйте степень просушки материала
Вне зависимости от того, какой материал был вами выбран, важно, чтобы показатель влажности не превышал 20%. Наилучший материал для устройства обрешётки – калиброванные доски. Это объясняется тем, что только они могут позволить сделать идеально ровную поверхность
Чтобы повысить гидроизоляционные и теплоизоляционные свойства, используется диффузная плёнка. А кровельные подгоны помогут сделать кровлю ещё более прочной
Это объясняется тем, что только они могут позволить сделать идеально ровную поверхность. Чтобы повысить гидроизоляционные и теплоизоляционные свойства, используется диффузная плёнка. А кровельные подгоны помогут сделать кровлю ещё более прочной
Наилучший материал для устройства обрешётки – калиброванные доски. Это объясняется тем, что только они могут позволить сделать идеально ровную поверхность. Чтобы повысить гидроизоляционные и теплоизоляционные свойства, используется диффузная плёнка. А кровельные подгоны помогут сделать кровлю ещё более прочной.
Для досок лучше использовать хвойные породы.
Особенности проектирования и расчёты
Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.
В основу проектирования крыши закладывают расчёты таких параметров, как:
- угол наклона и его направление;
- форма и конструкция стропил;
- сечение и длина несущих балок;
- сложность конструкции ферм;
- теплоизоляция.
Угол наклона и его направление
Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.
На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.
Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:
- от 10 до 200 – профилированный настил;
- более 200 – шифер, ондулин, натуральная черепица;
- от 250 – металлочерепица.
Форма и конструкция стропил
Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:
- Цельный брус.
- Брёвна.
- Клееный брус.
Цельный брус
Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.
Брёвна
В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.
Клееный брус
Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

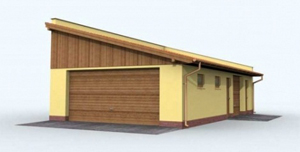

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.
Сечение и длина несущих балок
Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.
При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.
Сложность конструкции ферм
Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.
Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.
Теплоизоляция
Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.
Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.
Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:
- по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
- сухую поверхность плит очищают от грязи и мусора;
- застилают плёночной пароизоляцией;
- всё засыпают керамзитом толщиной 100 – 150 мм;
- засыпку уплотняют подручными средствами;
- поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
- стяжку укрывают мягкой кровлей на битумной мастике.
Выбираем уклон в зависимости от используемого кровельного материала
Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.
Сегодня кровельных материалов огромное количество!
О размерах шифера плоского листового.
Об отливах для крыши здесь. Какие выбрать и как установить.
Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.
Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.
Минимальный угол наклона
Существует понятие минимального значения этого параметра.
Для каждого из материалов этот параметр свой.
И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.
В дальнейшем может возникнуть очень много проблем, если нарушить это правило:
- для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
- угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
- производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
- для металлической черепицы значение этого параметра равняется 14;
- для ондулина – это величина в 6 градусов;
- минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
- для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.
Это о минимальных величинах.
Дам совет – придерживайтесь этих правил.
Чтобы посреди зимы не пришлось всю кровлю перестилать.
Теперь об оптимальных значениях
Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.
А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.
Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.
При меньшем наклоне снижается ее парусность.
И не возникает запредельных нагрузок на кровельный материал и стропила.
Также не произойдет срывания крыши при резких порывах ветра.
При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.
Очень часто в регионе есть и снега, и ветер.
Например, Оренбургская область.
В таком случае выбирают среднее значение угла наклона.
Как правило, его величина находится в диапазоне 20 — 45 градусов.
Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение
Крыша с одним скатом из шифера
Прежде всего понадобится выполнить укладку брусьев:
Элементы устанавливаются с шагом в 75–80 см в верхней части стены.
- В качестве опоры для брусьев применяется мауэрлат.
- Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.
- После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
- Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.
Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

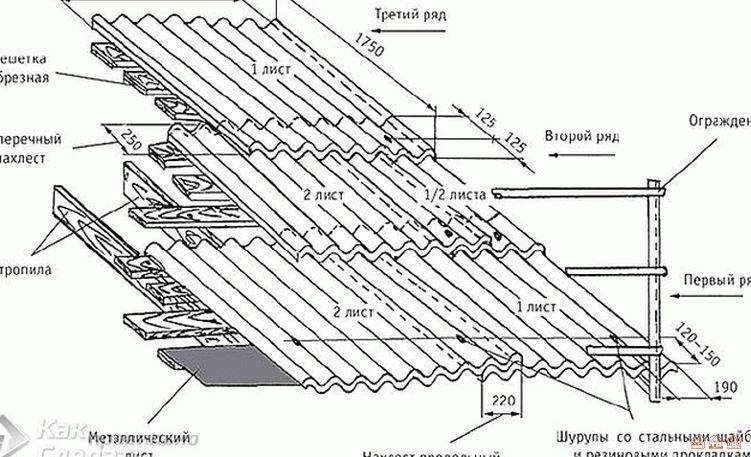

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:
- Первый лист надо устанавливать в месте свеса над фронтоном.
- В первом ряду монтируется ещё 2 листа.
- Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
- В дальнейшем действия выполняются по аналогии.
Установку листов рекомендуется начинать с подветренной части
Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну
Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.
Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.
Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.
Виды односкатной крыши
Односкатная крыша своими руками: пошаговый монтаж
Требования к основанию
Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:
- Механическую прочность. Мягкую кровлю укладывают исключительно на сплошную обрешетку, так как самостоятельно держать форму она не способна. Поэтому основание для монтажа покрытия изготавливают из листов влагостойкой фанеры или древесностружечной плиты.
- Гладкость. Нижняя поверхность гибкой кровли легко повредить, поэтому укладку производят на подкладочный ковер, однако, и основание не мешает острогать, освободить от сучков и зазубрин.
- Ровную поверхность. Монтаж крыши из битумной черепицы не терпит кривизны. Любой перекос обрешетки приведет к появлению зазоров между гонтами.
- Вентиляцию. Вентиляционный зазор между кровельным покрытием из битумной черепицы и стропильным каркасом должен составлять не менее 50 мм, чтобы избежать «парникового эффекта» и появления конденсата.
Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.
Каковы особенности?
Многие специалисты утверждают, что можно самостоятельно выполнить монтаж такой кровли, не владея особыми навыками. Нужно только пригласить в помощники несколько друзей. Главное – соблюдать очерёдность выполнения всех работ и следить за безопасностью. Почему многие выбирают строительство жилья с односкатной конструкцией? Минимум материала, легкий монтаж, сравнительно низкая стоимость – вот основные факторы, которые влияют на выбор наших соотечественников.
Сооружения с односкатной кровлей имеют некоторые особенности. В первую очередь они позволяют рационально использовать все пространство в помещении. Зачастую в таких домах нет чердачного помещения и мансард.
Такой тип крыши часто используют для сооружения нежилых помещений. В жилом доме такая кровля в жилом доме создает уникальный дизайн.
О факторах, влияющих на расчет угла ската крыши
Общая характеристика
Односкатная кровля по своей сути – это наклонная плоскость, которая опирается на расположенные на различной высоте основные стены.
Такая кровля имеет обычную типовую конфигурацию, и для нее подходит практически любой кровельный материал.
Несмотря на то, что односкатная крыша используется в основном для зданий хозяйственного и складского назначения, в наши дни нередко встречаются и жилые здания с этим типом кровли.
Преимущества
Односкатные кровли имеют ряд неоспоримых преимуществ, которые делают их довольно популярными:
- простота при проектировании;
- экономичность (требуется меньше кровельного и других строительных материалов, чем при устройстве остальных крыш);
- легкость монтажа (для строительстве не требуется особых навыков и профессионализма);
- быстрота строительства (на возведение односкатной кровли уходит намного меньше времени, чем на устройство крыши любого другого типа);
- при правильном ориентировании ската кровли по отношению к наиболее частому в данном регионе направлению ветров можно добиться высокой устойчивости к сильным и затяжным ветрам;
- возможность оптимального и эффективного использования всего внутреннего пространства;
- при расположении по соседству с проезжей частью можно избежать сброса дождевой воды и снежной массы на дорогу;
- возможность использования любого кровельного материала: гибкой черепицы, металлочерепицы, профнастила, шифера, ондулина, деревянной черепицы и т.д.
Среди других преимуществ кровли можно назвать отсутствие ендов (поскольку кровля имеет лишь одну плоскость), которые являются наиболее уязвимыми местами в смысле возможных протечек, а также примыкания и конька.
Простота конструкции делает ее минимально подверженной деформирующим нагрузкам.
Система стропил кровли с одним скатом передает на стены лишь вертикальную нагрузку, в то время как стропила двускатной крыши действуют на мауэрлат и горизонтально.
Минимальное количество доборных элементов дает возможность не только снизить общую стоимость материала, но и сокращает трудоемкость процесса строительства.
Односкатная кровля – прекрасный вариант для климатических регионов с обилием снега.
На такой крыше снежный покров бывает ровным, в результате чего происходит равномерное распределение нагрузки. Кроме того, снегодержание и уборку дешевле и легче организовать.
Еще одним плюсом односкатной кровли является простота организации вентиляции подкровельного пространства (помещения), поскольку отсутствует необходимость в дополнительных устройствах (аэраторах, вентилируемых коньках).
Можно ограничиться зашиванием нижних и верхних свесов перфорированными софитами, а между досками оставить промежутки небольшого размера или вставить вентиляционные решетки.
Обычно наклон односкатных кровель бывает довольно умеренным – до 30 градусов, что в значительной мере упрощает их обслуживание и ремонт, особенно при использовании нескользящего кровельного материала – например, гибкой битумной черепицы.
Ориентированные в южном направлении односкатные кровли дают возможность впустить максимум тепла и солнечного света в дом, что позволяет значительно снизить энерготраты.
Простота конструкции и небольшой угол уклона односкатной кровли очень удобны для озеленения.
Недостатки
До начала строительства необходимо учесть некоторые недостатки односкатных кровель:
- Самым большим минусом крыши данного типа является то, что при небольшой ширине здания невозможно будет устроить мансарду или подкровельное пространство.
- Следующий недостаток является следствием первого: небольшое пространство под кровлей не дает возможности устройства хорошей теплоизоляции.
От чего зависит угол наклона односкатной крыши
Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.
Снеговые и ветровые нагрузки
Эти параметры имеют большое значение при выборе угла наклона.
Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).
Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.
Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.
Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.
При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.
При расчете оптимального угла наклона конструкции необходимо учитывать:
- для снижения ветровой нагрузки необходимо уменьшать угол ската;
- для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.
Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.
Выбор типа покрытия
В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.
Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.
Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!
Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.
Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!
Утепление и гидроизоляция
Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.
Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.
Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.
