Конструктивные решения: как сделать фронтонный свес?
Существует несколько вариантов конструкции фронтонного свеса. Как правило, выбирают наиболее подходящий вариант конструкции для имеющегося проекта. Поскольку фронтонный свес изготавливается одновременно со сборкой всей стропильной системы, все варианты закладываются в ее конструкцию еще на стадии проектирования.
Рассмотрим их внимательнее:
Первая стропильная пара
Свес образован выступающим за пределы периметра стен кровельным полотном, уложенным на стропильную систему соответствующего размера. При этом, крайние стропильные пары находятся за пределами плоскости фронтонов. Они устанавливаются на удлиненный коньковый прогон и на брусья мауэрлата такой же длины.
Первые стропильные пары могут быть использованы как ветрозащита, а также в качестве герметичной торцовой доски. Верхняя часть служит для поддержки кровельного полотна, а нижняя кромка становится линией крепления внешнего края софитов. Для них потребуется монтаж второй линии, закрепленной на поверхности стен фронтона.
Как часть выступающей за периметр дома обрешетки
Этот вариант пользуется популярностью, так как для него не требуется вносить изменения в традиционный способ монтажа стропил. Свес образуется путем монтажа более длинной обрешетки, выступающей за пределы плоскости фронтона.
К крайним точкам планок обрешетки крепится лобовая доска, выполняющая функцию ветрозащиты. Вариант удобен и достаточно прост, но не подойдет для регионов с высокими снеговыми нагрузками. Вся нагрузка придется только на обрешетку, которая выполняет несущие функции в одиночку. Если вес снега слишком велик, конструкция может не выдержать давления и деформироваться или разрушиться.
Брусья, запиленные в крайней паре стропил
Этот вариант конструкции более надежен, чем предыдущий. Здесь в качестве несущих элементов выступают брусья, закрепленные на паре крайних стропил. Они врезаны в кромки так, что поверхность брусьев находится в одной плоскости с вершинами стропильных ног. Лобовая доска крепится к ним тем же способом, что и стропила.
Несущая способность такой конструкции увеличена за счет большого количества брусьев. Это позволяет фронтонному свесу выдерживать высокие эксплуатационные нагрузки. Вариант подходит для построек, у которых уже имеется стропильная система обычного типа, не рассчитанная на создание свеса.
Финский способ
Это вариант конструкции с брусьями, но их размер увеличен до полной ширины стропильной доски. Врезку производят так, что дополнения встраиваются в конструкцию стропильной системы, становясь ее частью и максимально прочно соединяясь со стропилами.
Большая ширина досок позволяет переносить эксплуатационные нагрузки большой величины (в Финляндии зимой выпадает много снега). Контробрешетка и обрешетка устанавливаются на поверхность расширенной крыши обычным способом, дополнительно усиливая полученную конструкцию.
Мини-свес: карниз и фронтон на одной высоте
Есть варианты конструкции, когда фронтонный свес практически отсутствует. Они используются в соответствии с проектным решением и представляют собой обычные конструкции стропильной системы, не выступающей за плоскость фронтона. Здесь в роли лобовой доски выступают крайние пары стропильных ног, уложенных вровень с поверхностью фронтона.
Свеса как такового в данном случае нет. Линия перехода кровли в вертикальную плоскость отделывается ветровой доской с установкой перфорированной защиты. Этот вариант конструкции предпочтителен в регионах с высокими снеговыми нагрузками и частыми оттепелями, вызывающими обильное выпадение мокрого снега.
Барнхаус: без свесов
Барнхаус — это стиль оформления домов, переделанных из старого сарая (или изготовленных с имитацией такой реконструкции). Классический барнхаус отличается простотой и полным отсутствием декоративных элементов. Кровля у него сопряжена со стенами и фронтоном без всяких дополнений, представляя обычный перелом плоскостей.
Это вариант, дающий декоративный эффект, но довольно слабый в эксплуатационном отношении. Он не способен обеспечить надежную защиту от дождя и требует продуманной скрытой установки системы водостоков. При этом, отсутствие карниза позволяет увеличить сопротивляемость порывам ветра.
Устройство подшивки и ее особенности, каркас для подшивки
Различают два типа подшивки свесов.
В первом варианте прошивку выполняют прямо по стропилам. Выбор данного варианта целесообразен при наличии не очень крутого уклона или когда необходимо увеличить высоту здания.
Для данного способа подшивки нужно, чтобы нижняя часть всех стропил располагалась в одной плоскости. При нахождении стропил в разных плоскостях выравнивание осуществляется при помощи дополнительных досок.
Они набиваются на стропила внахлест. После этого устанавливаются первая и последняя планки, между которыми натягивают нити, которые в дальнейшем служат уровнем.
Затем монтируются все остальные планки необходимого материала. При двустороннем схождении кровельных скатов установка стропильных досок производится с обеих сторон. Обычно длина свесов составляет 600 мм.
Второй способ является более популярным. Все используемые стропила обрезают по горизонтали и вертикали. В нижней части стропил закрепляется доска, а к стене прикрепляется брус.
Располагается он на 1 см выше лобовой доски для того, чтобы обеспечить возможность схода влаги.
Когда ширина свеса больше 450 мм, появляется необходимость установления дополнительной доски по середине. При схождении скатов кровли в одном месте доска прибивается от угла дома до угла кровли.
В обоих случаях короб кровельного свеса устанавливается одним и тем же способом: вдоль стены по фронтону доска набивается на обрешетку, потом от нее отделяют расстояние, которое соответствует ширине свеса, после чего доска прибивается параллельно стене фронтона.
Особенности подшивки
Работы по обшивке кровельного свеса рекомендуется выполнять после монтажа стропильной конструкции, но до начала обустройства обрешетки для укладки кровельного покрытия. Перед подшивкой карниза следует уложить гидроизоляцию кровли и желательно выполнить утепление крыши со стороны чердака. Кроме того следует учесть, что свес кровли предпочтительно зашить до начала наружного утепления стен дома, чтобы во время работ с карнизом не повредить стеновое покрытие.
На первом этапе работ следует отпилить выступающие части стропил по одной линии, которая должна быть параллельной примыкающей стене здания.
Свесы скатной крыши зашиваются таким образом, чтобы можно было установить водостоки, обеспечить вентиляцию кровельного пирога. Для этих целей могут использоваться различные материалы и технологии монтажа.
Выбор материалов
Традиционно обшивка карниза крыши выполняется с помощью обрезной и строганной доски. Чтобы кровля выглядела эстетично, следует использовать доски, одинаковые по толщине и ширине. Помимо доски сегодня широко применяются различные материалы, которые должны :
- обеспечивать надежную защиту карнизной части крыши от влаги, мороза, атмосферных осадков;
- обеспечивать необходимую вентиляцию кровли;
- обладать устойчивостью к внешним воздействиям и долговечностью;
- обладать эстетической привлекательностью.
В число популярных материалов для обустройства карнизного свеса входят :
- вагонка (деревянная и ПВХ);
- софит (виниловый и алюминиевый);
- профнастил.
Обрезная и строганная доска толщиной 1,5-2 см – практичный материал для монтажа подшивки, которая дает возможность обеспечить качественную и равномерную вентиляцию кровли. Для этого элементы следует набивать с зазором в 1-1,5 см.
Деревянная вагонка. Выбирать данный материал следует с особой тщательностью: подшивка карниза крыши эксплуатируется на открытом воздухе, соответственно, вагонка должна быть выполнена из качественной древесины средней влажности и иметь достаточно большую толщину – это позволит избежать коробления.
Рекомендуется использовать деревянную вагонку, хранившуюся на открытом воздухе не менее месяца, так как ее влажность соответствует влажности окружающей среды.
Вагонка ПВХ. Это недорогой и простой в монтаже материал. Влагостойкая вагонка рассчитана на долгий срок службы. Для монтажа данного материала следует сразу приобрести пластиковые полоски П-образной формы для обшивки краев и специальные уголки для крепления стыков.
Софит. Это специальная алюминиевая или пластиковая панель, с помощью которой выполняется подшив карниза крыши. Внешне софит напоминает сайдинг, но он изготавливается из более толстого пластика и снабжен перфорацией, которая позволяет создать необходимую вентиляцию воздуха под кровлей. К преимуществам алюминиевого и пластикового софита относится высокая устойчивость к атмосферным воздействиям и долговечность. В пластик для изготовления софитов добавляются УФ стабилизаторы.
Панели софита нарезаются по длине карнизного свеса и устанавливаются перпендикулярно стене.
Профнастил. Профилированный лист из оцинкованной стали с цветным полимерным покрытием обычно применяется для подшивки кровель, выполненных из того же материала. Профлист имеет достаточно высокую жесткость, устойчив к внешним воздействиям и к экстремальным температурам. Панели из профнастила нарезаются в соответствии с размером карнизного свеса. Вентиляционный зазор такой подшивки равен высоте волны профлиста.
Алгоритм работы
Подготовка стропильных ног
Их свисающие части должны быть выровнены по одной линии. Обрезать несложно, так как методика известна любому частному застройщику – выравнивание при помощи натянутого шнура. Главное, чтобы по всей его длине не было провисов. Поэтому лучше воспользоваться изделиями, которые хорошо натягиваются (к примеру, рыболовная леса, шнур капроновый).
Если длина частей стропильных ног, выходящих за периметр здания, недостаточна для качественного обустройства «подшивки», то их искусственно удлиняют (наращивают). Такие элементы называются «кобылками».
Обустройство основы для монтажа
Многое зависит от конфигурации крыши, ее скатов. Поэтому для монтажа «подшивочного» материала применяется одна из двух методик.
Первый вариант
На торцы стропильных ног нашивается доска (вертикально), по всей длине строения. Предварительно производится соответствующая обрезка ног. На стене фиксируется опорный брус (рейка). Получается основа, на которую крепится несущий каркас для «подшивки». Он может быть как из досок, так и из толстых реек, в зависимости от вида «подшивочного» материала. В этом случае лобовая доска также подлежит отделке.
Второй вариант
Такая же доска, но крепится к низу стропильных ног, поэтому их концы «подрезаются» только в горизонтальной плоскости. Но это более подходит для небольших свесов, когда длина (и вес) «подшивочных» изделий маленькая. Соответственно, изделия для «подшивки» крепятся под наклоном, с обратной стороны стропил.
Если ноги не лежат в одной плоскости (неодинаковая ширина), то этот недостаток устраняется «нашивкой» (с обратной стороны) досок разной толщины, которые и образуют несущий каркас – основу (обрешетку) для крепления материала «подшивки».
На углах, если свес проходит по всему периметру здания, крайние доски соседних стен дополнительно скрепляются между собой уголками, пластинами.
Общие особенности монтажа
- Направление укладки «подшивочных» изделий: профнастил, доска – вдоль стены; вагонка, софиты, панели ПВХ – перпендикулярно ей. В первом случае фиксация к обрешетке производится через 1 м, во втором – на концах заготовок.
- Некоторые изделия (например, вагонка) укладываются плотно, без зазоров. В этом случае в «подшивке», по всему периметру здания обустраиваются вентотверстия, закрываемые решетками. Расстояние между ними выбирается исходя из общей площади отделываемой поверхности. В среднем – около 1,5 м.
Особенности укладки металлопрофиля
- Крепление осуществляется саморезами из нержавеющих металлов.
- В местах примыкания к стене и на «наружных» срезах листов монтируются уголки (внутренний, вместе с лобовой планкой и внешний).
Особенности укладки изделий из древесины
- Для их фиксации применяются шурупы. Это нужно для того, чтобы в случае необходимости легко демонтировать поврежденную доску и заменить.
- Если применяется не вагонка, а доски (укладка вдоль кровли), то их обрезают так, чтобы длина была различной. Смысл – при монтаже не должен образоваться единый шов, идущий от стены к краю кровли.
- Крайние изделия «запиливаются» под необходимым углом.
Практические рекомендации
- Если подшивка карнизов производится изделиями из древесины, то их перед монтажом в течение нескольких недель «выдерживают» на улице. Это необходимо, чтобы заготовки приобрели ту же влажность, что и остальные деревянные элементы конструкции (к примеру, «ноги» стропильные). Монтаж как пересушенного, так и переувлажненного материала приведет к его деформации, и, как следствие, искривлению «покрытия», появлению щелей. Дело в том, что в первом случае древесина начнет впитывать влагу и разбухать, а во втором, наоборот, усыхать.
- Подшивочный материал из древесины требует такой же специальной подготовки, как и все остальные «деревянные» элементы конструкции (обработка антипиренами, антисептическими средствами). Целесообразно (учитывая влияние внешних факторов) выбирать заготовки из хвойных пород.
- При выборе материала для подшивки нужно ориентироваться на то, как он будет гармонировать с общей отделкой дома.
- Работая с листами металла, нужно учесть, что места всех разрезов обязательно обрабатываются средствами против коррозии.
Кровельный свес
Кровля выполняет несколько функций, главной из которых, несомненно, является защита здания от неблагоприятного воздействия ветров и влаги. От осадков надо сохранять не только внутреннюю часть дома, но и его стены.
Для того чтобы дождь не мог разрушить верхнюю часть стен, а ветер не проникал внутрь, крышу создают с выступающим над стенами выносом. При проявлении фантазии свесы вносят своеобразную изюминку в дизайн здания, делают его намного привлекательнее.
Свесы планируют и рассчитывают одновременно с проектированием самой кровли. С одной стороны, они увеличивают количество нагрузки на стены, а с другой – становятся ее составной частью и продолжением.
При подборе как формы, так и внешнего вида свесов обращают внимание на несколько обстоятельств:
- особенности климатических условий региона;
- геометрическая форма кровли и угол ее наклона;
- размер отмостки фундамента;
- материалы крыши и подшивки для ее свесов.
Кровля может иметь два типа свесов:
- фронтонный;
- карнизный.
Фронтонный свес – это края кровли, которые выступают за границу фасадной стороны постройки.
Он может быть как балконным навесом, так и расположенным над входом или окном изолированным козырьком или небольшим свесом – это зависит от величины проектируемого выступа.
Карнизный свес устраивают по боковым сторонам здания на скатной кровле. На нем закрепляются устройства для водооттока. При этом нередко стропила не выходят за границы стен, а присоединяются к мауэрлату.
Очень большое значение имеет система оттока воды, поскольку при попадании под деревянный брус влага наносит непоправимый вред.
Варианты конструкций водостока со слезниками или капельниками, с применением специальных желобов или пленки защищают кровлю от попадания дождевой воды или влаги, образующейся при таянии сосулек. Окна для вентиляции предохраняют деревянные части от гниения и плесени.
Свесы могут отсутствовать только на оснащенных парапетами плоских кровлях.
Типы свесов
Конструктивно, свесы делятся всего на две основные разновидности: карнизные и фронтонные.
Карнизные свесы
Нижняя горизонтальная часть скатов крыши и называется карнизным свесом. Он играет ключевую роль в вентиляции кровли. Дело в том, что через него поступает воздух, который либо проходит через чердак, как у крыш чердачного типа, либо через кровельный пирог, как у крыш мансардного типа, и далее уходит через конёк. Поэтому нельзя наглухо заколотить свес, ведь в таком случае не будет проходить воздух.
Грамотно сделанная подшивка должна обеспечивать достаточную вентиляцию подкровельного пространства Источник interistroy.ru
Существует несколько способов, как сделать вентиляцию кровли. Во-первых, можно оставить щель между стеной и подшивочным материалом. Она не должна быть слишком большой, около полутора сантиметров. Во-вторых, использование листовых материалов при подшивке свесов даёт возможность применять готовые вентиляционные решётки. В-третьих, если свес подшивается досками, мы можем просто сделать щели между ними. Но в том случае, когда кровля, например, на основе битума, стоит увеличить площадь вентиляционных отверстий, по сравнению с, например, глиняной черепицей, так как первая вообще не пропускает воздух. А также стоит закрыть все отверстия сетками, чтобы предотвратить загрязнение кровли или чердака.
Фронтонный свесы
Боковая часть свеса крыши – это фронтонный свес. В списке его функций не значится вентиляция, зато главная его задача заключается в надёжной защите всего кровельного пирога. В противном же случае систематическое попадание влаги сведёт к нулю все старания вашего утеплителя, который находится в кровельном пироге, и в помещении станет заметно холоднее. Когда дело подходит к фронтальным свесам, самая главная цель – герметичность.
Фронтонный свес выглядит более объемным Источник pallazzo.su

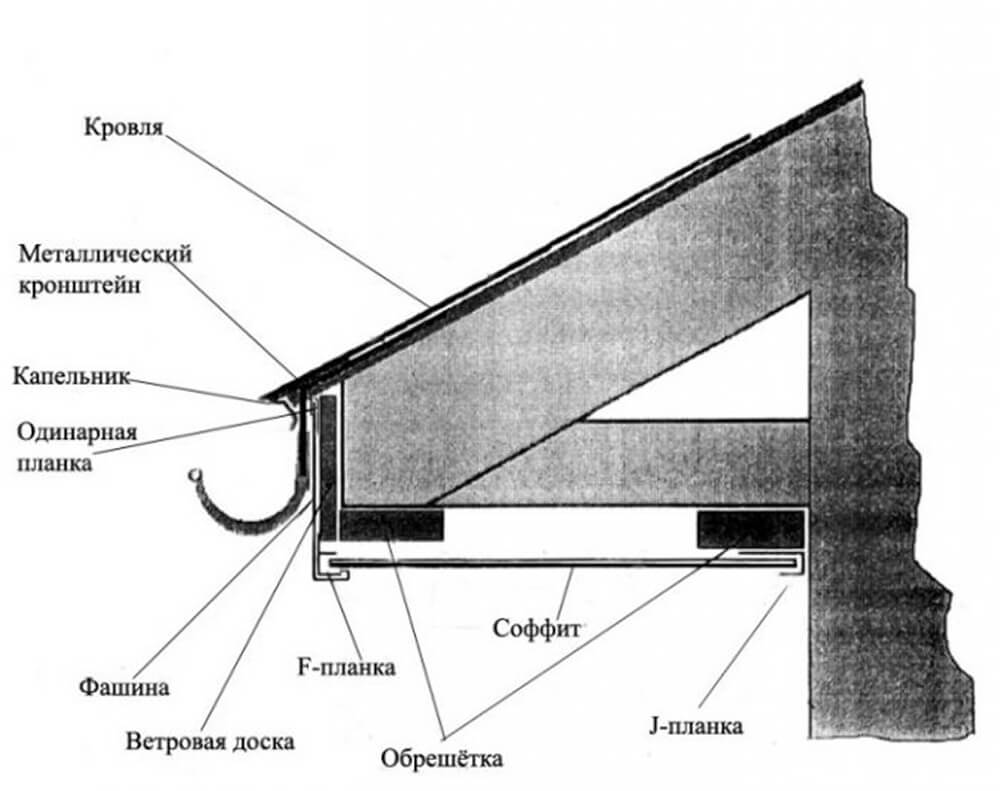

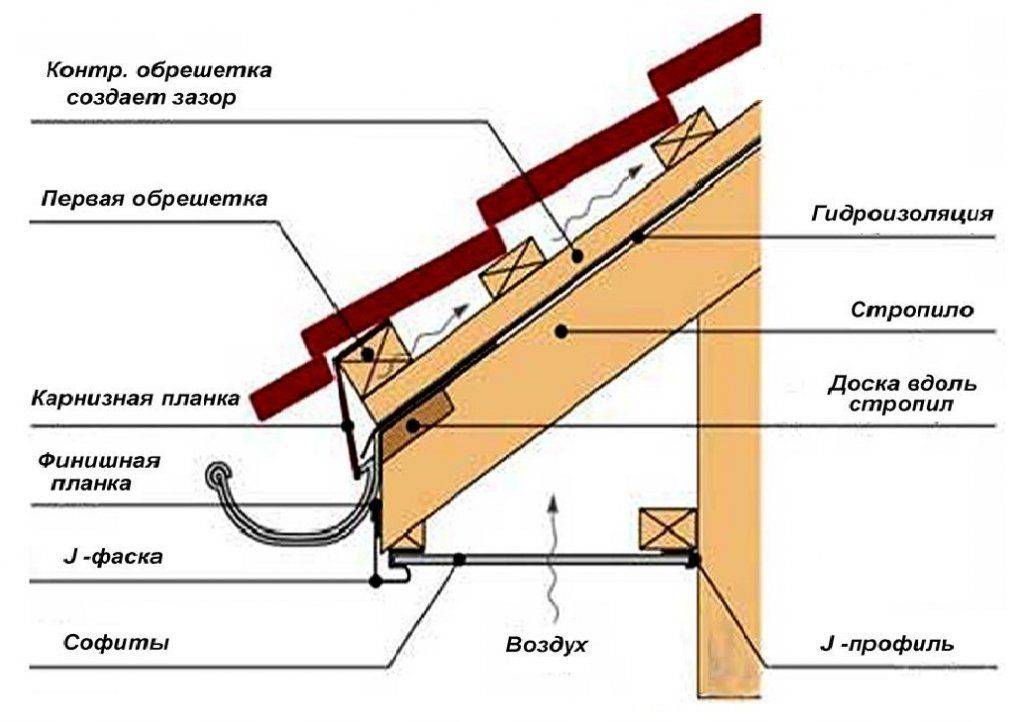

Монтаж софитов

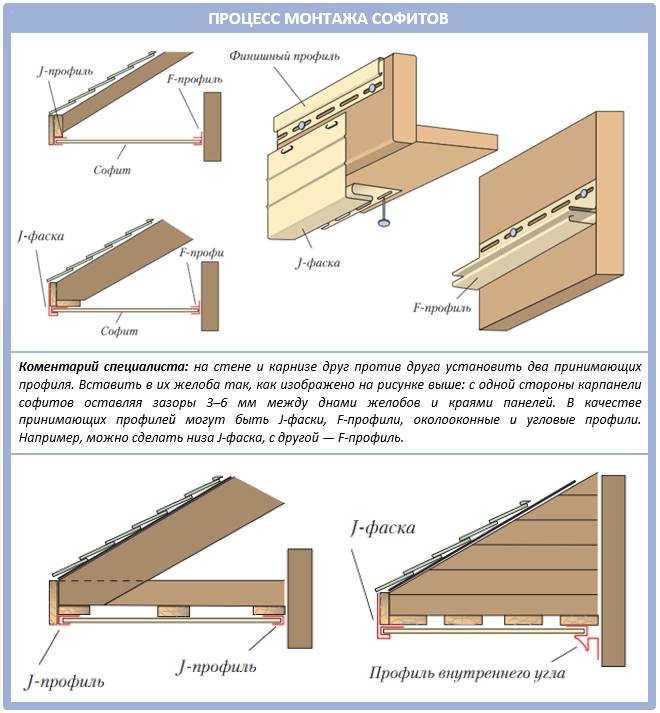

Крепить софиты можно параллельно или перпендикулярно скату кровли – как вам больше нравится. Параллельное крепление требует меньше резки материала.
Оборудование потребуется самое элементарное: рулетка, угольник, шуруповерт и режущий инструмент. Софиты из ПВХ можно резать ножовкой, ножницами или электролобзиком по металлу. Для обрешетки и каркаса под нее используют доски и бруски, которые желательно обработать огне- и биозащитным составом.
SHINGLAS предстает не таким уж “антикризисным” решением. К этому стоит добавить и существенно разный уровень комфорта и безопасности.
Для крепежа используют оцинкованные саморезы, металлические уголки и пластины.
При подшивке по коробу к фасаду крепят брусок, располагая его на уровне нижнего края свеса. Затем металлическими уголками или пластинами крепят поперечные бруски, соединяющие фасад и край свеса. На бруски монтируют обрешетку из досок (рекомендуемый размер – 100х25 мм).
Подшивка свеса по коробу: обрешетка

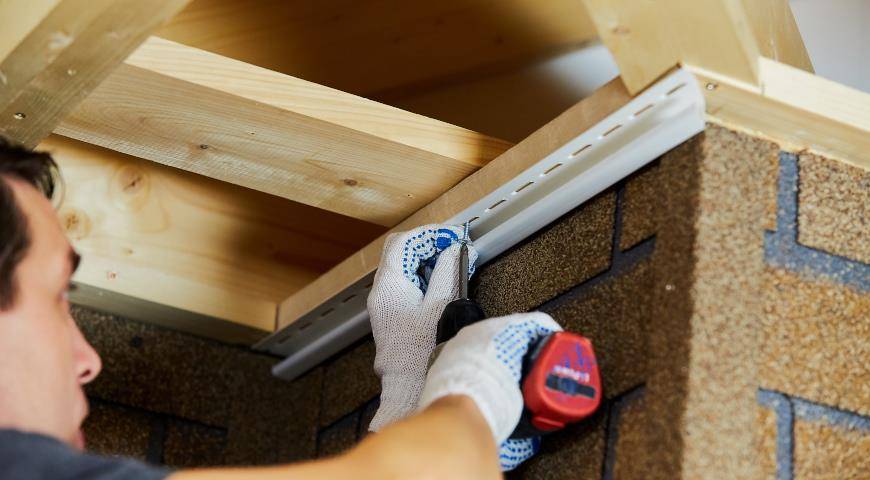

По краям свеса оцинкованными саморезами с шагом 300 мм монтируется J-профиль. В местах соединения профиля делают небольшой нахлест. Панели софитов подрезают таким образом, чтобы их дина была на несколько миллиметров меньше расстояния между профилями – это необходимо для компенсации температурного расширения.
Крепление J-профиля

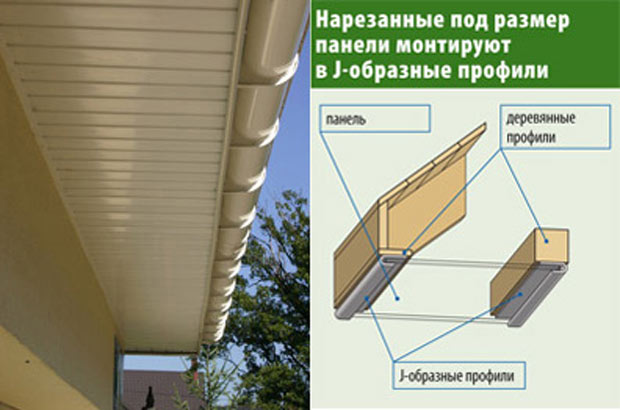

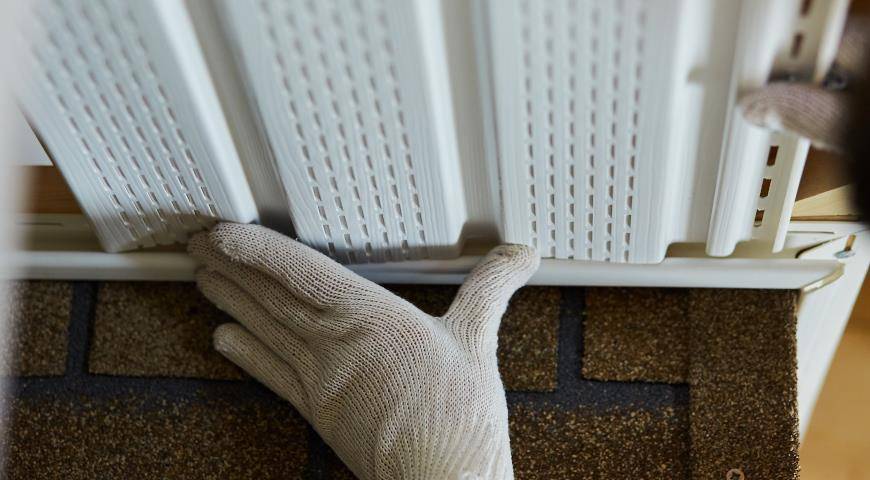

Панель вставляется в направляющие и крепится саморезами, следующие панели присоединяются путем защелкивания и также фиксируются саморезами.
Установка панелей софитов

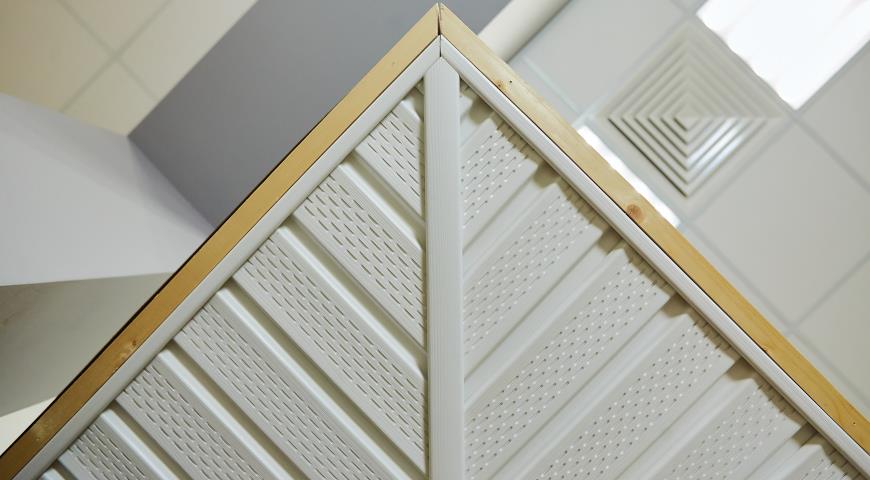

Соединять панели в углах можно двумя способами: угловым и прямым. Угловой более сложен, так как требует аккуратной подрезки панелей “елочкой”. Место стыковки панелей в углу оформляется H-профилем. Прямое соединение более простое и может выполняться с помощью H- или J-профиля.
Оформление угла “елочкой”

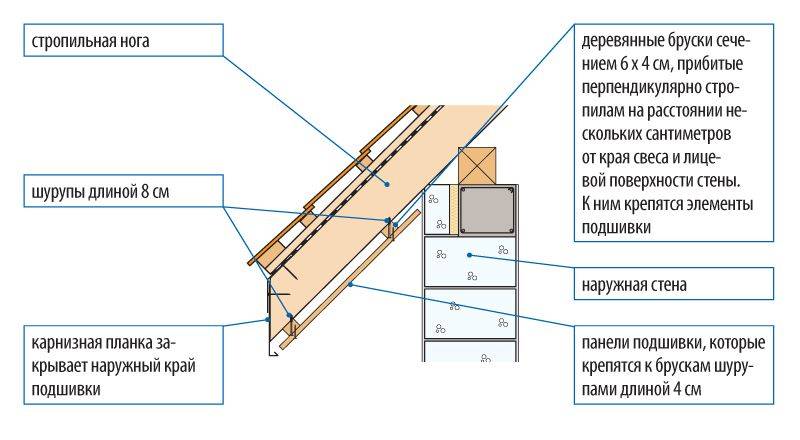

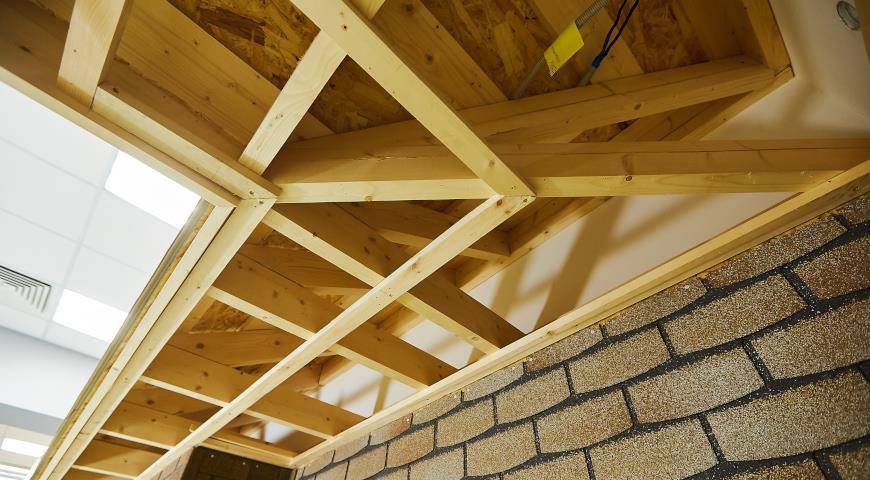

Подшивка по стропилам требует другой конструкции обрешетки. Две доски крепятся к стропилам вдоль краев свеса, остальные – между ними с шагом не более 300 мм. Технология дальнейшего монтажа софитов – та же, что и для подшивки по коробу.
Фронтонный свес подшивают аналогично подшивке карнизного по стропилам.
Подробную инструкцию по монтажу пластиковых софитов ТЕХНОНИКОЛЬ вы можете увидеть в следующем видео.
Подшивка софитами: этапы работы
Подготовка кровли, работы по утеплению По окончании установки стропил, в ходе монтажа обрешетки для кровельного материала, концы стропил аккуратно отпиливаются по линии, которая должна быть строго параллельна стене дома. Для того чтобы обшить карнизные свесы, в качестве каркаса применяются либо металлические профили (такие, как и для монтажа гипсокартона), либо доски. Торцы стропил, отпиленных по вертикали, зашивают также, как и коробку.
Если угол наклона кровли небольшой, софиты могут быть установлены параллельно стенам, прямо на стропила. В таком случае угол подшивки будет совпадать с углом ската
В случае если нижняя плоскость стропил вашей крыши неровная, важно ее предварительно выровнять для того, чтобы подшивочные работы были выполнены качественно. С этой целью можно шурупами к боковым частям стропил прикрутить небольшие кусочки (обрезки) досок. Размер таких обрезков — не менее десяти сантиметров в длину и четырех сантиметров — в ширину
Прикручиваем сначала первую и последнюю доски, а затем, чтобы стропила стали максимально ровными, натягиваем нить — и по этой линии крепим оставшиеся доски. В месте, где сходятся скаты, доски фиксируются с двух сторон углового стропила
Размер таких обрезков — не менее десяти сантиметров в длину и четырех сантиметров — в ширину. Прикручиваем сначала первую и последнюю доски, а затем, чтобы стропила стали максимально ровными, натягиваем нить — и по этой линии крепим оставшиеся доски. В месте, где сходятся скаты, доски фиксируются с двух сторон углового стропила.
Намного чаще укладки софитов по стропилам практикуется другой вариант. От стены до края стропил обустраивается горизонтальная коробка. При этом каркас для подшивания карнизов с использованием софитов будет сделан также, как и в предыдущем варианте — из досок. Крепление выполняется одной стороной — к нижней части кровельных стропил, Производится крепление одного края к нижней части стропил, а другого – к дополнительной доске. Эту доску опускают и фиксируют в месте, где стропила сходятся со стеной. В углах доску нужно укладывать плашмя — здесь расположится стык, на котором будут крепиться две стороны доски. Стык проходит от угла, где сходятся скаты, до угла схождения стен. Это позволяет создать жесткую конструкцию, которая будет независимой от стены вашего жилого здания.
Выполняя данную работу, постарайтесь сделать крепления максимально надежными: часто для фиксации используются шурупы, но дополнительно можно порекомендовать воспользоваться металлическими пластинами и уголками.
После того, как каркас будет готов, может быть начата подшивка софитами. Выполняйте обшивку аккуратно и надежно — так, чтобы впоследствии в подкровельное пространство не попадал ветер, а также чтобы не было доступа для атмосферных осадков: снега, дождя. В комплекте с софитами обычно поставляются специальные монтажные планки, которые дают возможность сделать подшивку кровли более простой, быстрой и удобной. Такие планки оперативно устанавливаются при помощи обычных саморезов по дереву.
Начиная работы по подшивке кровли жилого здания, обратите внимание на следующий немаловажный момент: обрезную доску, которую вы используете для обустройства каркаса, а также любые деревянные элементы кровли непременно обрабатываются специальными современными составами, которые обеспечивают надежную защиту от грибков, плесени и других негативных факторов, которые разрушительно влияют на дерево. Такие простые меры позволят вам существенно продлить сроки эксплуатации всей кровли и отдельных ее элементов. На данном видео подробно показан процесс подшивки софитами:
На данном видео подробно показан процесс подшивки софитами:
Выбирая современные качественные материалы для того, чтобы правильно осуществить подшивку кровли, вы предотвратите ряд проблем в будущем, обеспечите хорошую вентиляцию, продлите сроки эксплуатации и, конечно же, сделаете ваше здание более привлекательным и более комфортным для проживания.
