Схема обвязки газового котла: Обзор и инструкция

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Монтаж системы отопления и обвязка котла

https://youtube.com/watch?v=v3THI8nJv6g

Порядок работ

В общих чертах последовательность действий при обвязке с коллектором выглядит так:

Установка котла на бетонный фундамент высотой 10 см (с подкладкой листа из стали или асбеста) и подключение его к дымоходу. Монтаж центрального коллектора

Здесь важно не перепутать патрубки подачи и обратки, которые промаркированы на коллекторе специальным образом. На патрубке подачи необходимо установить смесительный клапан

На входе в котел (со стороны обратки) устанавливается циркуляционный насос. Подключение манометра и термометра. Монтаж трубопроводов и радиаторов.. К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер)

К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер).

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

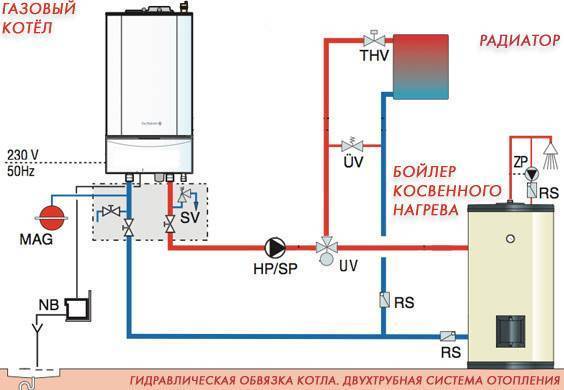

Обвязка газового котла с бойлером косвенного нагрева

Для того, чтобы подсоединить бойлер косвенного нагрева к газовому котлу, его конструкцией предусмотрен температурный датчик, помещенный в бак.

Для того, чтобы бойлер функционировал вместе с отопительным агрегатом, который снабжен контуром горячей воды, применяется предохранительный клапан. При помощи его распределяется поток нагретого теплоносителя между основным контуром отопления и вспомогательным контуром горячего водоснабжения.

Управление трехходовым клапаном осуществляется по сигналам, которые поступают от термостата, вмонтированного в водонагреватель. Когда вода в бойлере охлаждается ниже заданной величины, термостат включает клапан, которые направляет поток теплоносителя из отопительного трубопровода в контур ГВС. Термостат осуществляет переключение клапана в первоначальное состояние при достижении температуры воды в баке выше указанного значения. При этом поток теплоносителя движется в отопительную магистраль. В теплое время года происходит перенаправление потока, а управление режимом горения котла. Когда температура воды в бойлере снижается, термостат при помощи трехходового клапана «зажигает» основную горелку устройства, а при ее повышении подача газа на горелку прекращается.

Подобная схема станет отличным вариантом для газовых котлов, которые снабжены циркуляционным насосом и автоматикой. В таких ситуациях управление клапаном может выполнять сам котел по команде, которую получает от терморегулятора водонагревателя.

Осуществляя подключение бойлера к одноконтурному котлу, используется схема с двумя циркуляционными насосами. Подобный способ подсоединения по сути может заменить и схему с трехходовым датчиком. Отличительной особенностью такого способа подключения является разделение потоков теплоносителя по разным трубопроводам с использованием насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед отопительным контуром, однако он достигается благодаря четко выстроенному алгоритму включения.

Поочередное включение центробежных насосов происходит по сигналам термостата, который располагается в баке.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

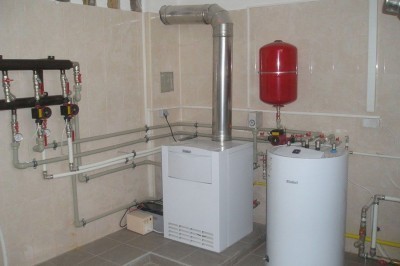

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

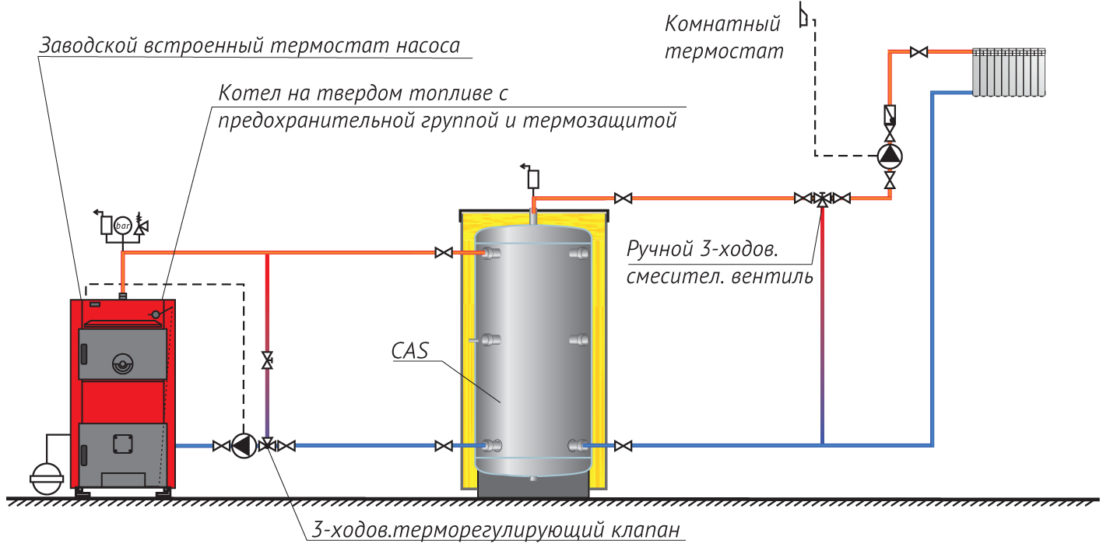

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

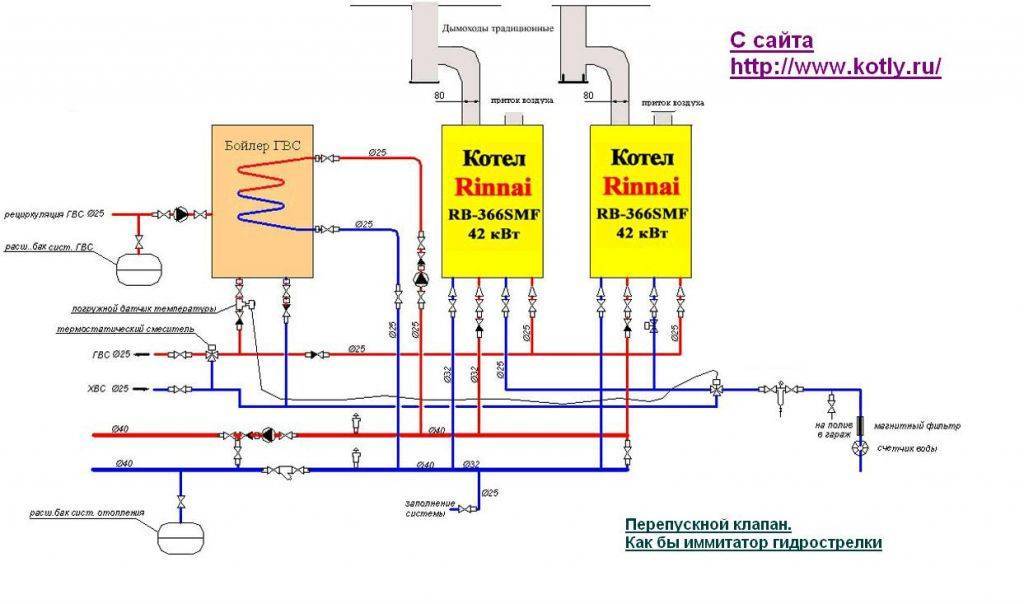

В каких случаях необходимо установить два котла

Решение по установке второго котла возникает чаще всего в случаях, когда базовый котел не может самостоятельно нести всю тепловую нагрузку внутридомовой системы отопления. Такая схема устранят проблему дефицита мощности котельного оборудования.

Тем не менее, существуют и иные причины подключение двух котлов в одну систему отопления для обеспечения санитарной температуры   в помещении:

1. Ошибочный предварительный расчет тепловой мощности отопительных установок.
2. Увеличенная отапливаемая площадь дома.
3. Необходимость увеличения функциональных возможностей источника теплоснабжения, например, установку системы ГВС или подогрев воздуха в калориферных установках.
4. Увеличение периода автономной работы источника отопления при применении разных видов энергоносителей, например, твердое топливо днем и электроэнергии по дифтарифному учету в ночное время.
5. Недостаток запасов по основному топливу, позволяет использовать два котлоагрегата, работающих на разных видах топлива.

Обвязка настенного газового котла

Монтировать газовые котлы можно на стену на кухне. Они очень компактные и помещать их можно даже в небольших по размеру помещениях. Обвязка настенного газового котла входит в комплект и даже может быть встроена в котел.

В качестве минуса агрегатов настенного исполнения можно отметить невысокую мощность. Помимо этого, такой отопительный прибор не может функционировать без электричества, а естественная циркуляция теплоносителя для них не свойственна. С другой стороны, практически все модели отопительных котлов снабжаются электроникой и они требуют электричества. В участках с его нестабильной подачей можно установить бесперебойный блок питания.

Многие настенные модели предусматривают обвязку двухконтурного отопительного котла, схема которой дает возможность обеспечить дом горячей водой.

Недостатком двухконтурного агрегата является отключение отопления в период потребления горячей воды. Особенно это заметно при небольшой мощности котла. Если ее хватает, температура теплоносителя за несколько часов понижается всего на пару градусов.

https://youtube.com/watch?v=rImrySurY2Q

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы. От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

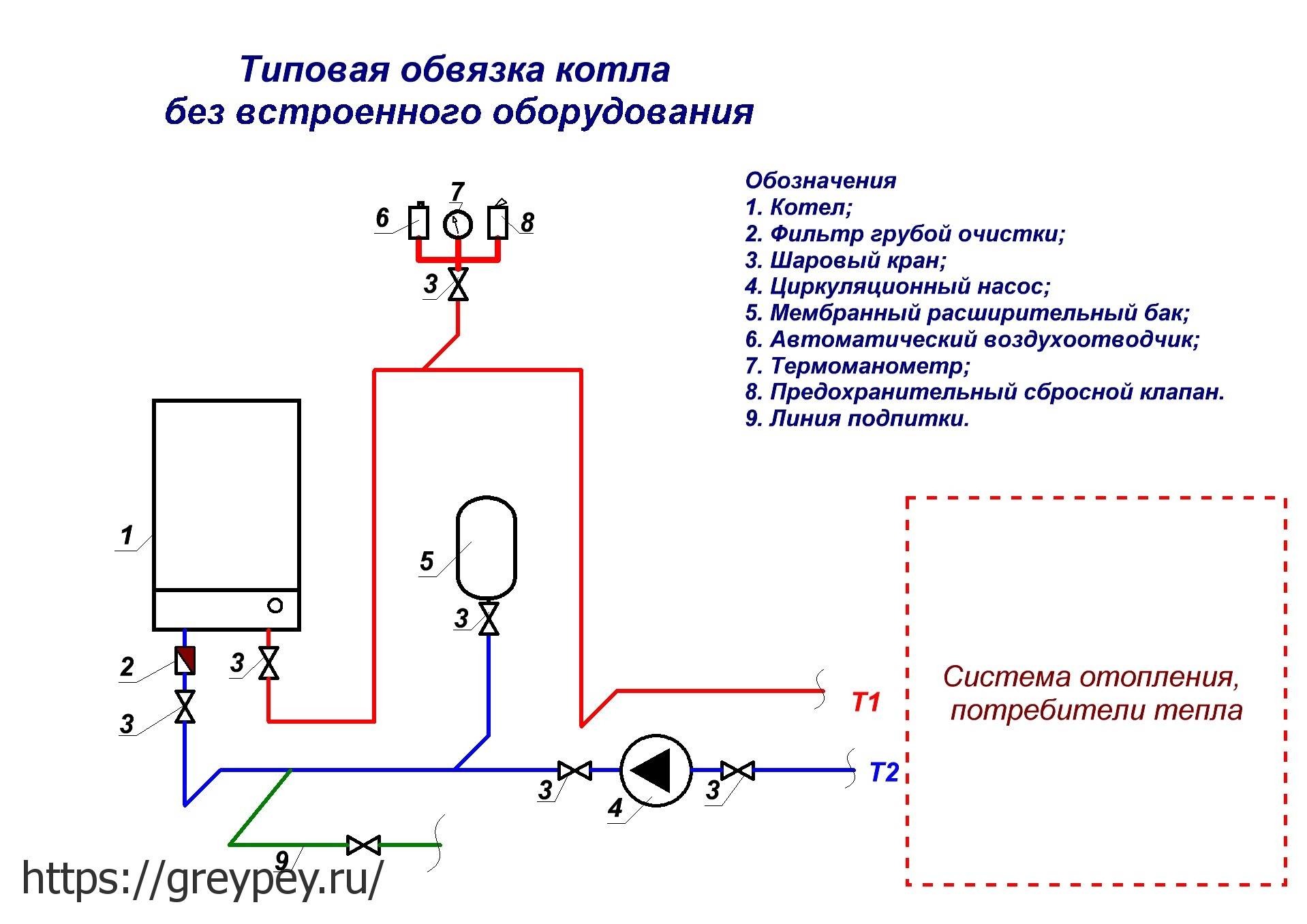

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Элементы обвязки отопительного аппарата

Прежде чем будет рассмотрена схема, которая будет наиболее эффективна для двухконтурного котла, давайте рассмотрим, какие элементы входят в систему обвязки, и можно ли ее выполнить своими руками. Итак, наиболее продуктивная схема обвязки газового котла включает в себя такие элементы:

• Циркуляционный насос.
• Распределительный клапан.
• Расширительный бачок.
• Манометр.

• Балансировочный, сливной и другие краны.
• Различные фитинги, муфты, хомуты, уголки, тройники и другие дополнительные элементы.
• Различные трубы подходящего диаметра: стальные, пластиковые или металлопластиковые.
• Радиаторы отопления.

Как видим, никаких сложных устройств при подключении газового оборудования не используется. Все эти элементы водяного контура легко можно подсоединить своими руками.

Обвязка газового котла и ее предназначение

Под обвязкой подразумеваются трубы и механизмы, которые применяются для подачи теплоносителя от котла к радиаторам. Это практически вся отопительная система, за исключением батарей.

В комплектацию систему входит большое количество узлов, однако самый простой вариант обвязки может смонтировать и непрофессионал. А вот если требуется схема, то в таком случае лучше обратиться за помощью к специалистам.

Выбирая схему обвязки, в каждом конкретном случае необходимо принимать во внимание вид котла, особенности постройки, тип системы отопления. Любой газовый агрегат опасен

Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП

Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП

Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов.

Обвязка котла выполняет ряд очень важных функций:

1. Осуществляет контроль давления. Если все условия обвязки соблюдены и она выполнена правильно, то тепловое расширение компенсируется. Значит давление в отопительной системе не будет повышаться до слишком больших показателей.
2. Следующая функция — удаление воздуха. Из-за пузырьков воздуха появляются пробки, что негативно сказывается на водяном отоплении. В таких ситуациях радиаторы прогреваются неравномерно, а расход ресурсов остается таким же. Выполнить качественную обвязку котла нужно для того, чтобы избежать таких неприятных моментов.
3. Профилактика засоров в системе. Если допустить ошибки в процессе обвязки котла, то возникает высокая вероятность появления окалин в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что приводит к перерасходу топлива, а это увеличивает стоимость отопления, притом, что качество его снижается.
4. Можно подсоединять другие контуры. Вы можете дополнительно монтировать напольный обогрев, накопительный бойлер.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

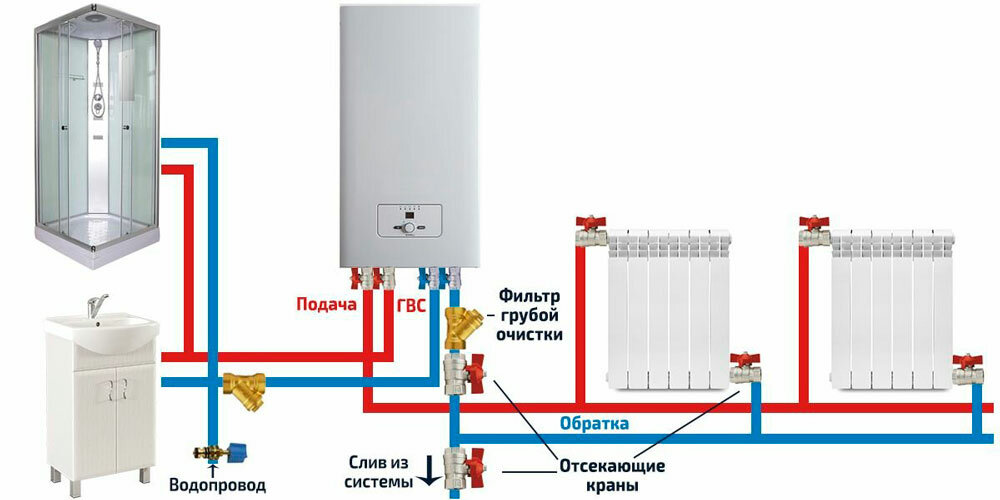

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

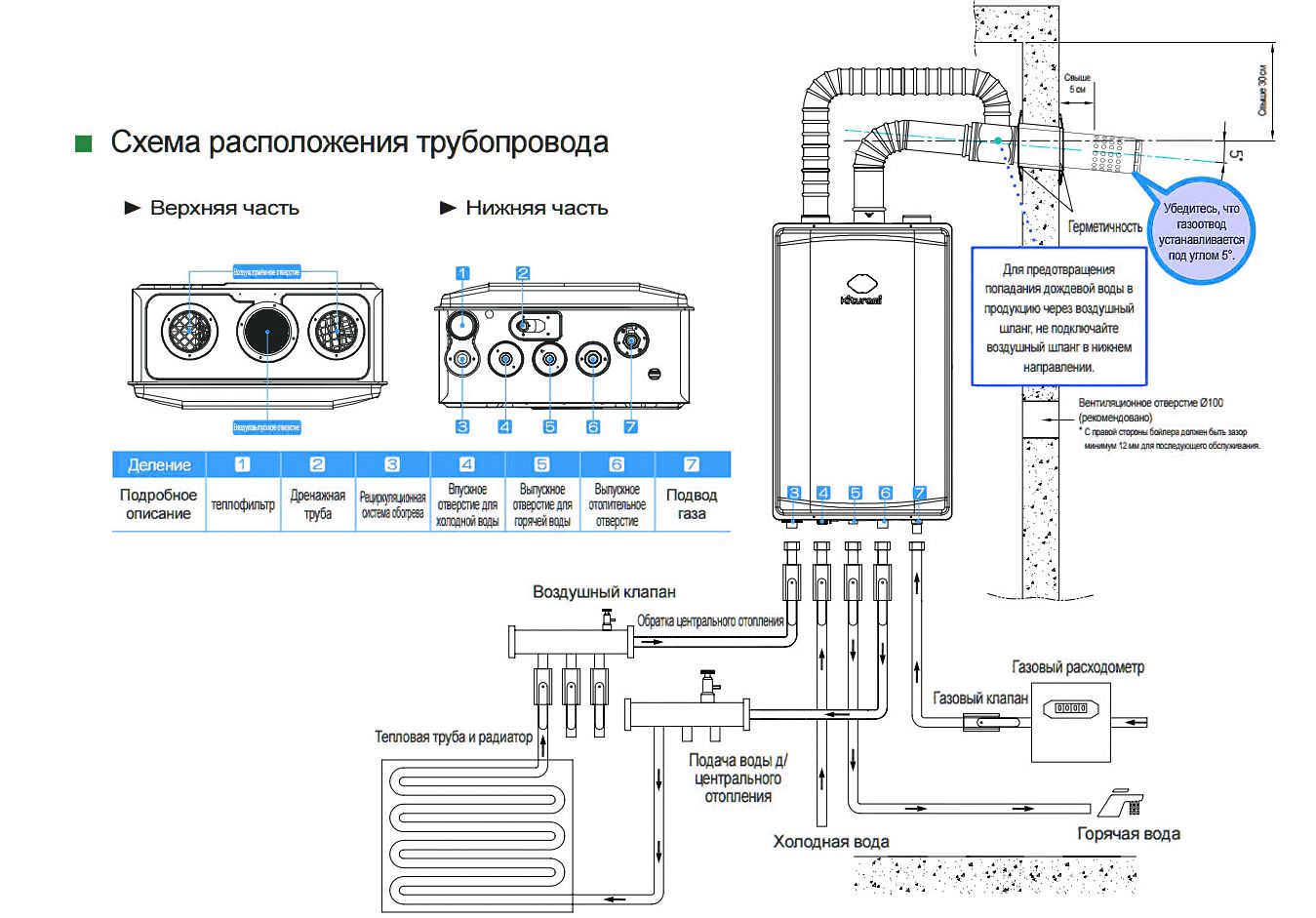

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

1. В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
2. Монтируют в проем оцинкованный короб – это будет проходной узел.
3. Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
4. Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

• минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
• стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
• горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
• внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
• кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
• крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
• сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Схема подключения котла на твердом топливе

В зависимости от схемы подключения используют разную обвязку твердотопливного котла. Данная разновидность нагревательного оборудования бывает одно- и двухконтурной. Одноконтурные котлы предназначены для подогрева теплоносителя в отопительной системе, а двухконтурные приборы не только отвечают за отопление дома, но и обеспечивают нужды горячего водоснабжения.

Поскольку системы отопления бывают с принудительной и естественной циркуляцией, отличается стоимость обвязки котла отопления. Дороже обойдется устройство принудительной системы, потому что в контур подключают группу безопасности и циркуляционный насос.

Монтаж твердотопливного агрегата

Установка нагревательного оборудования, которое работает на твердом топливе, выполняется так:

• Для начала устраивается прочное основание под котел. Оно должно быть высотой 10-20 см с покрытием из листовой стали толщиной 0,6 мм.
• Обязательно оборудуют дымоход, который отвечает всем требованиям безопасности. Соединения отдельных элементов делают герметичными. Устраивают специальные технологические отверстия для сборки конденсата и прочищения трубопровода.
• Готовят котельную. Агрегат монтируют так, чтобы дверца топочной камеры была удалена от противоположной стены на 100 см. Сам котел ставят от стен на расстоянии 50 см. Отверстия вентканалов располагают от потолка на расстоянии минимум 40 см, а до пола они не должны доходить минимум на 50 см.
• В котельную прокладывают трубы отопительной системы для подключения к агрегату.
• Если используется естественная циркуляция теплового носителя, то монтируется расширительный бак. При принудительной циркуляции кроме расширительной емкости устанавливается циркуляционный насос.
• Для поддержания в закрытой магистрали определенного давления и температуры теплоносителя ставят группу безопасности. Это касается только контуров с принудительным током жидкости и закрытым расширительным баком.

Когда все оборудование подключено, выполняется пробный запуск сети и настройка ее работы.
