Содержание статьи
Видео: Доработка фундамента под окладной венец. Сруб своими руками. Часть 7/4
Высота чистого покрытия в этом случае должна находиться на приличном от него расстоянии. Пропитки, чтобы гидроизоляция сруба бани была на уровне – обязательны, но только с соответствующей маркировкой, иначе она никого не оздоровит.
Наверное, каждый догадается, что ждёт собственноручное строение, если не сделать ничего для защиты от влаги. Сколько оно простоит никто не знает, ибо настоящие хозяева никогда не допустят подобного
Внимание, только СЕГОДНЯ!
Постройка дома проходит поэтапно. Первым закладывается фундамент. Именно от него зависит насколько прочной и долговечной получится готовая постройка.
Важно понимать: основания срубового, кирпичного или блочного здания различны. Удельный вес древесины ниже, следовательно, давление на фундамент невелико. Основания для срубов классифицируют на: винтовые; свайные; ленточные; столбчатые
Основания для срубов классифицируют на: винтовые; свайные; ленточные; столбчатые.
Каждая основа выделяется конкретными преимуществами. Но не исключаются и недостатки. Выбирая фундамент для срубового дома, необходимо учесть такие факторы: качество грунта, близость грунтовых вод, массу постройки. И, как ни банально, материальные затраты мероприятия.
Проведение расчетов: количество столбов, глубина залегания
Чем лучше закрепить брус
Известно несколько методов, позволяющих привязать брус к фундаменту. Надежнее и прочнее всего он прикрепляется анкерными болтами. Этот способ подразумевает укладку деревянных составляющих на ростверк, накрытый листами рубероида
Важно иметь в виду, что из-за хрупкой текстуры этот материал нельзя слишком долго держать в открытом виде
Брусья укладываются в горизонтальном положении, нужно проверять точность с помощью строительного уровня. Если обнаруживаются неровности более одного сантиметра, нужно выровнять их разведенным цементом. Более мелкие погрешности можно оставить без исправлений.Брусья нижнего ряда следует закрепить между собой методом выборки в углах основания. Наиболее удачными станут выборка «в лапу» либо «в полдерева».
Повышенную прочность всей возводимой конструкции обеспечит установка широких шайб для контргаек, увеличивающих область контакта крепежной детали с материалом. Если планируемая длина стен постройки невелика, каждому брусу достаточно будет трех крепежных элементов.Действующие нормативы строительства предполагают два варианта крепления:Жесткая фиксация, обеспечивающая прочный контакт между брусом и ростверком. Применяются анкера и другие детали крепления, гарантирующие статичность нижнего венца. Накладная фиксация, характеризующаяся отсутствием прямого контакта с ростверком. Над первым венцом устанавливаются строительные материалы, общая масса которых отвечает за его статичность.
Первый метод обеспечивает надежную статичность постройки, однако он является сложным и трудозатратным. По этой причине часто обращаются ко второму методу.
Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.
Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает самЕсли лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем. Вот только один момент: брус должен быть сухой и лучше камерной сушки. То есть, в процессе эксплуатации его не поведет. При использовании влажной древесины, ее все-таки лучше крепить, так как если лаги «поведет», незакрепленный брус может подняться.
В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.Прикрепить лаги к бетонной плите перекрытия могут жители первого этажа. Звукоизоляция в подвале не обязательна, там никто жаловаться не будет. Но это абсолютно не обязательно
Больше стоит обратить внимание на гидроизоляцию и утепление

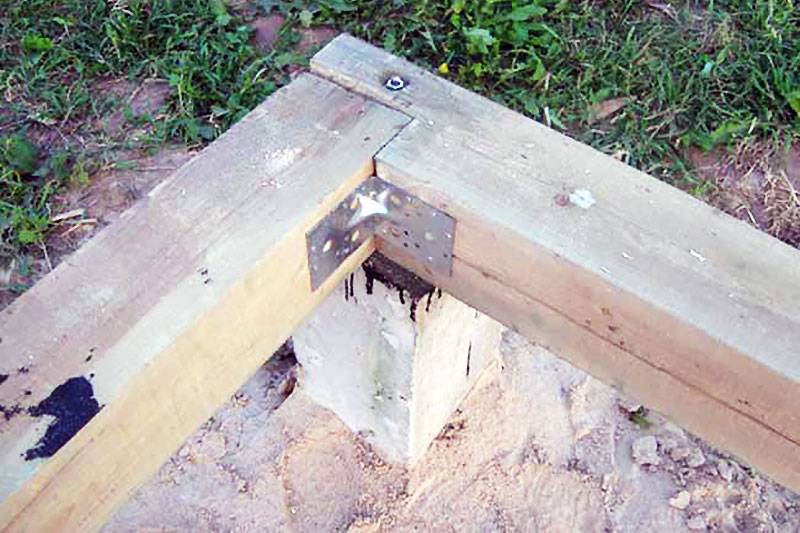

Способы крепления брусьев первого ряда
Нижний венец из бруса для сруба либо каркасно-щитового строения требует замены чаще всего, поэтому укладку выполняют так, чтобы можно легко было провести ремонт.

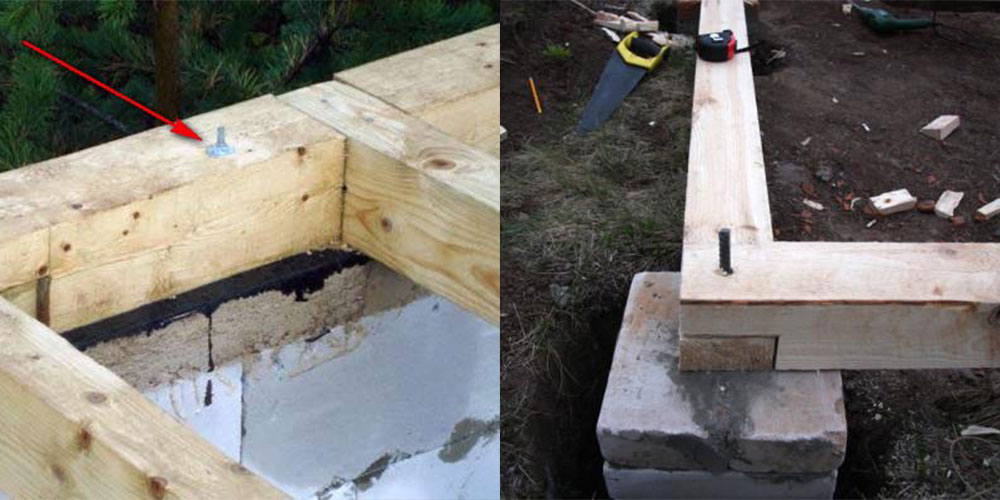

Схема закрепления анкером
Для соединения брусьев с фундаментом используют следующие материалы:
- шпильки;
- нагели.
Встречается, что строители не закрепляют к основанию первый венец из бруса. Из-за значительного веса постройки они полагают, что смещения воздвигнутой конструкции не произойдет.
Шпильки закладывают во время заливки основания бетоном. При этом их запас по высоте берут такой, чтобы первый ряд бруса можно было затянуть с помощью гаек без проблем. Для закрепления пиломатериала в нем сверлят отверстия под шпильки.
Нагели представляют собой арматурные штыри. Их также вмуровывают в фундаментную плиту либо ленту на этапе бетонирования, чтобы затем уложить брусья.
На винтовых сваях с П-образными либо пластинчатыми оголовками, расположенные снизу венцы тоже можно поменять, если они израсходуют свой ресурс.
Анкерное, жесткое закрепление не позволяет ремонтировать конструкцию в дальнейшем.
Особенности столбчатых фундаментов
Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.
Деревянный столбчатый фундамент
Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.
Виды
Конструкция нижней обвязки выполняется в нескольких вариантах:
- брус;
- сплоченная доска;
- бревно.
Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.
Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.
Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.
Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.
Для чего может понадобиться крепить брус к фундаменту или стене
Чаще всего крепление бруса к фундаменту требуется при постройке сруба. Для того, чтобы вся конструкция не развалилась, нижний венец нужно жёстко прикрепить к основанию. Также монтаж брёвен может потребоваться для декорирования помещения или создания дополнительной точки опоры.
В некоторых помещениях, которые оформляются под старину, балки крепятся под потолок в горизонтальном или в виде колон в вертикальном положении. Есть различные виды материала, к которым может понадобиться прикрепить балку. Например, бетон, кирпич, газобетона или дерево. Поэтому требуется знать, как крепить брус к фундаменту или стене так, чтобы он не повредил конструкцию, а также не стал причиной травмы.
Дверной каркас тоже можно отнести к деревянным конструкциям, которым нужно дополнительное крепление. Некоторые виды утеплителей используют каркас из бруса в виде обрешётки стен. При постройке веранды или другой конструкции, которая будет примыкать к дому, может потребоваться монтаж брёвен или свай из дерева к наружной части жилого помещения.
Сруб из бруса Источник yandex.net

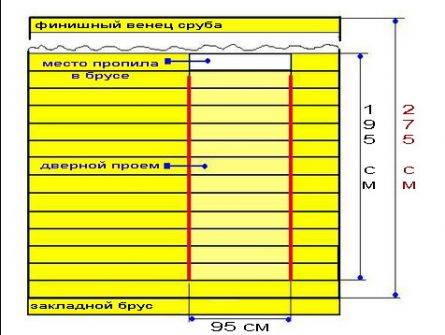

Монтаж дверей и стеклопакетов
В местах установки дверей и окон выпилите проем соответствующих размеров. Сами же двери и стеклопакеты можно монтировать только после полной усадки древесины.
В завершение вам останется лишь выполнить финишные отделочные работы на свое усмотрение, подключить необходимые коммуникации, расставить мебель, технику и предметы интерьера.
Удачной работы!
Видео – Сруб из бруса своими руками
Мы предлагаем построить самую простую и дешевую, но довольно удобную небольшую баню, размеры которой позволяют поместить ее в любом месте участка, а доступная технология и невысокая цена дает возможность каждому при желании иметь такую баньку. Размеры строения всего 3×3 метра, высота 2 метра, баня имеет совмещенную парную и моечную с печью и комнату для отдыха. Все строительные работы следует производить с учетом требований .
Для небольшой баньки выбираем дешевые, но по качеству вполне удовлетворительн ые материалы. Что нужно заготовить?
Таблица строительных материалов
| Материалы | Количество | Иллюстрация |
|---|---|---|
| Цемент М400 | 150 кг | |
| Пиленый брус 150×150 мм | 3,5 м3 | |
| 0,3 м3 | ||
| 25 м/п. | ||
| 0,5 м3 | ||
| 0,3 м3 | ||
| 500 шт. | ||
| 10 м2 | ||
| 30 шт. |
Гвозди и саморезы различных размеров, металлические уголки для стропильной системы, строительная арматура, окна и двери. Окна и двери можно сделать самостоятельно (дешево, но долго, и довольно сложно) или купить уже готовые (быстро и в итоге обойдутся дешевле). Потребуется утеплитель, электрические кабели и арматура.
Все материалы мы специально давали с запасом. Во-первых, при каждом строительстве без непродуктивных отходов не обойтись. Во-вторых, пиломатериалы и метизы всегда пригодятся в хозяйстве. Есть возможность и желание – можете сделать подвод воды, сливы. Нет желания или возможностей – баня и так будет «функционировать », только воду придется носить в котел, установленный в печи (для горячей) и в бочку (для холодной) ведрами. Мы выбираем самый простой вариант – инженерными водопроводными системами не будем заниматься.
Технология строительства сруба
Для того чтобы построить такой дом самостоятельно, необходимо ознакомиться с технологией его строительства:
- Перед тем как сделать сруб, надо определиться, где он будет расположен. Необходимо, чтобы около строительной площадки имелось прилично незанятого места, на котором можно будет проводить монтаж составных частей сруба. Потом надо выполнить разметку будущего сооружения, применяя колышки и веревку. Углы непременно должны быть прямыми.
- Дальше наступает очередь установки временного фундамента. Его делают с применением метровых осиновых чурок.
- Монтаж сруба – это главная часть работы. Конструкция будет устойчивой, если вы будете внимательнее и тщательнее связывать продольные и поперечные стенки, а также бревна между собой. Чтобы дом в дальнейшем не давал трещин, необходимо сделать пропил по всей длине бревна.
- Перед тем как сделать сруб, надо начать укладывать бревна окладного венца. Они расположены друг против друга. Сторону дома, находящуюся внутри, и другую, которая соприкасается с фундаментом, надо предварительно обтесать. Затесы должны иметь ширину более 15 см. Тогда будет обеспечена достаточная устойчивость венца и стенок всего дома.
- Перед тем как начать укладывать бревна под фундамент, надо положить доски, которые уже обработаны битумом. Подкладка должна иметь толщину больше чем 5 см. Поверх кладется теплоизоляционный слой, к примеру, это может быть войлок или пакля.
- Дальше приходит черед монтажа стен. Они ставятся горизонтальными рядами – венцами. Построенный дом из бруса своими руками не должен иметь перекоса стен, поэтому выполняют чередование верхушек и комли. В бревнах в их нижних частях делаются пазы, через них соединяются ряды между собой.
- Если вы решились сделать брус своими руками то не забывайте о том, что древесина дает усадку при высыхании, поэтому надо выполнять черновой вариант. Нужно сруб разметить и разобрать. Бревна положить в сухое помещение. Окончательную сборку сооружения надо начинать по истечении 1 года. Когда будете выполнять черновой вариант, не надо забывать делать отверстия под шипы на 2 см глубже от спроектированных величин, а сам сруб – выше на 10 см. Нужно над проемами окон и дверей оставить зазоры, которые потом скроются теплоизоляционным материалом.
- Поставив стены, законопатьте все швы с внешней и внутренней стороны сооружения по всему ее периметру. Всю стену сразу конопатить нельзя: это может привести к перекосу дома. Через год желательно конопатку повторить. Около окон и дверей теплоизоляционный материал поменяйте на бруски из дерева.
Строить сруб из бруса можно с целью как постоянного проживания, так и временного. Сруб возводится из такого строительного материала, как брус, возможен и клееный. Если планируется постоянное проживание в доме из бруса, то строительный материал должен быть обструган, а если для временного — необязательно. В любом случае брус укладывается обструганной стороной внутрь.
Схема видов и поперечных сечений бруса.
Вариации основания из столбов
Финишная отделка
После завершения всех описанных выше мероприятий и укладки кровли сруб должен выстояться до полной усадки. Время выстаивания колеблется от полутора лет (для сырого ровного бруса) до полугода (если использовалось клееное просушенное сырье).
После того как необходимое время прошло, можно приступать к отделке:
- Дома из профилированного материала не требуют обшивки ни изнутри, ни снаружи. Для обеспечения их долговечности вполне достаточно провести обработку стен антисептиком или окрасить составом для наружных работ.
- У зданий из ровного бруса в процессе усадки неминуемо образуются щели. Эти щели необходимо загерметизировать, после чего стоит выполнить обшивку, защищающую от продувания.
Зависит долговечность будущей постройки. Это фундаментальный, базовый вопрос, и к нему нужно отнестись с максимальной серьезностью, поскольку цена ошибки слишком высока.
Поэтапная инструкция
Характеристика столбчатого основания
Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.
Столбчатый фундамент своими руками лучше подходит:
- для постройки не тяжелого строения без цоколя;
- к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
- когда нужна меньшая осадка, нежели допускает ленточный фундамент;
- при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;
Минимальное сечение столбов определяется материалом, из которого они изготовлены:
- бетонные и бутобетонные – 0,4 м;
- каменные – 0,6 м;
- кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
- бутовые – 0,4 м.
Два варианта столбчатого фундамента.
Делаем фундамент своими руками
Одинарная обвязка
Лаги на опоры в деревянном доме
Для лагов обычно используют бруски сечением в 50х100 мм. Отсюда понятно, что они не являются единственной упрочняющей системой. Потому используют балки в деревянных домах на перекрытиях, а на первом этаже и опорные столбы.
Опирание деревянных опорных балок на столбы
Установка опорных столбов
Опорные столбы выполняются из кирпича с деревянной накладкой, которая не должна позволить влаге поступающей из столба гнить древесину балки.
Место установки столбов выкапываются глубиной в 50–60 см, делается песчаная подушка. Наносится слой гидроизоляции из листов рубероида, выполняется опалубка с высотой над уровнем грунта в 30–40 см.
После того как бетон залит и высох, на него укладываются по одному уровню кирпичи, которые также будут иметь бетонную структуру внутри. Для этого оставляют еще в процессе заливки бетонного основания под столбы армирующие проволоку на высоту, которая будет необходима для высоты одного столба. Лишние участки арматуры впоследствии подрезаются болгаркой.
Регулирующееся опирание деревянных половых балок
Шаг между столбами для одной балки в пределах – 60–100 см, а между соседними балками – – 150–200 см.
Балки
На подготовленные столбы укладывается слой из рубероида. К тому же в процессе изготовления столбов на них устанавливается деревянная рейка в качестве накладки.
Балки будут опираться в основном на ленточный фундамент, а столбы должны служить лишь упрочняющими элементами и ни в коем случае не брать на себя основную тяжесть. Потому уровень их не должен превышать уровень ленты фундамента.
Крепление к деревянным балкам
Прикрепить лаги к деревянным балкам будет проще простого. В качестве крепежей советуют использовать угольники. При этом необязательно крепить лаги с обеих сторон. Чтобы сэкономить на крепежных элементах при больших квадратах, можно крепить уголки в шахматном порядке.
Лаги на балках
При использовании креплений на балки лучше воздержаться от жесткого закрепления опорных ламелей к стене. Стоит использовать крепление уголком с возможностью усадки опор и движения самореза. При этом между стеной и лагами необходимо оставлять технологический зазор.

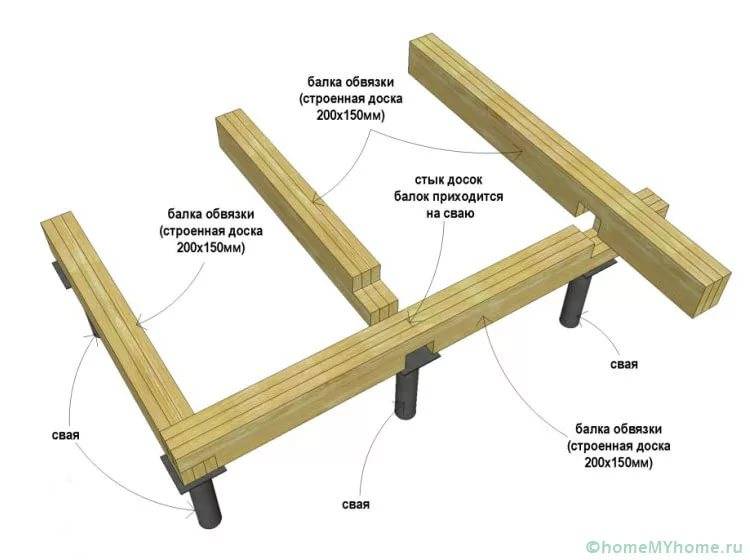

Крепление к свайному фундаменту
Достоинства и недостатки столбчатых оснований
Столбчатый фундамент своими руками обладает следующими плюсами:
- экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
- материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
- возводятся вдвойне быстрее;
- надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
- простотой технологии возведения;
- не обязательно нивелирование участка;
- малым объемом гидроизоляционных мероприятий;
- если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.
Они обладают следующими недостатками:
- затруднительно строительство дома с подвалом;
- конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
- вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
- применимы только под нетяжелые строения.
Разрушение столбчатого фундамента из-за боковых нагрузок.
Это интересно: Как сделать мебель из поддонов
Расчёты размеров
После того как был выбран вид фундамента бани, переходят к расчёту его несущей способности. Этот параметр характеризует способность основания здания выдерживать нагрузку от всего строения в целом. Основание должно передавать нагрузку сверху вниз на грунт и при этом не проваливаться в него.
Оперируя такими данными, как вес бани (T) и сопротивление грунта под ней (R), получают требуемую площадь опоры (S).
Несущая способность основания строения обеспечивается превышением удельного сопротивления грунта удельной нагрузки от веса постройки.
Формула расчёта опорной площади будет такой:
Получив данный параметр, переходят к определению глубины заложения подошвы фундамента. Расчёт этой величины базируется на двух фактах – глубина промерзания почвы и уровень грунтовых вод. Подошва фундамента должна находиться ниже границы промерзания почвы и выше уровня грунтовых вод.
Сопротивление грунта, глубину промерзания и уровень грунтовых вод определяют справочным путём. Обычно эти данные берут из выкопировки геологической вертикальной съёмки, привязанной к месту строительства, в отделе архитектуры и землеустройства. В противном случае параметры определяют опытным путём. Для этого обращаются к геологической службе, работники которой бурением получают пробы грунта.
Зная эти два основных параметра, можно рассчитать габариты для фундаментов таких видов, как ленточный, столбчатый, свайный, свайно-винтовой, монолитная плита.
Ленточный
Ленту формируют из:
- армированного монолитного бетона;
- сборных ж/б блоков;
- разных кладочных материалов.
Зная расчётную площадь опоры бани, определяют ширину ленты. Для этого площадь делят на длину периметра здания.
Так как глубина заложения подошвы опорного основания уже известна, то на этом определение габаритов ленточного фундамента завершается. Если отметка точки замерзания почвы находится на глубине менее 1 метра, то возводят мелкозаглубленный фундамент – это самый экономичный вариант основания строения, не требующий много времени на установку опалубки, а также арматуры.
Столбчатый
Фундамент представляет собой разорванную ленту на отдельно стоящие опоры. Этим добиваются большой экономией расходных материалов по сравнению с монолитной конструкцией. Опорные столбики создают из самых разных материалов.
Это могут быть:
- армированные монолитные опоры;
- металлические или асбестовые трубы, залитые бетоном с арматурой внутри;
- столбы из дикого, бутового камня и даже кирпичной кладки.
Количество столбов рассчитывают исходя из расчётной опорной площади, размера горизонтальной плоскости одной опоры и нормативным расстоянием между столбами 1 – 1,5 метра. Интересны варианты монолитных конструкций с несъёмной опалубкой из металлических, асбестовых листов или рубероида.
Свайный
Свая, как игла прошивает слабое верхнее основание, достигая прочного грунта. Опора является связующим звеном между постройкой и прочным грунтом. Сваи бывают:
- монолитными;
- буронабивными;
- металлическими;
- в виде заостренных деревянных столбов, обёрнутых рубероидом.
Рассчитывают заполнение свайного поля путём деления общего веса строения, включая снеговую нагрузку, на несущую характеристику одной сваи, получая этим их общее количество. Остаётся их разместить на плане стройучастка по всему периметру несущих стен. Оголовки свай обвязывают ростверком, на котором возводят стены бани.
Свайно-винтовой
В последнее время застройщики активно используют металлические винтовые опоры для постройки саун размером в плане 4 х 6 м. Для такого сооружения понадобится всего 12 – 15 винтовых свай, исходя из принятого промежутка между опорами.
Привлекательность свайного основания такого типа состоит в том, что винтовые опоры можно устанавливать практически на любом грунте, кроме скалистой почвы. Монтаж производят в течение нескольких часов вручную без привлеченья какой-либо техники.
Оголовки винтовых опор разной высоты срезают угловой шлифмашиной с пильным диском или газосваркой под один уровень. Для контроля высот используют лазерный нивелир.
Монолитная плита
В первую очередь нужно высчитать степень заглубления и толщину плиты. Для этого необходимо знать тип грунта, сбор нагрузок от строения и несущую способность. На практике под фундамент в северных регионах нужно заглубляться не ниже 0,8–1 м от поверхности земли. В теплых широтах достаточно 0,3–0,4 м глубины. На устойчивых грунтах заглубление может быть минимальным и составлять всего 0,2 м.
Для бань 4 на 6 из легких материалов оптимальным размером плиты считается 0,2–0,3 м. При этом нужно учитывать высоту подушки — 0,5 м (0,3 м песка и 0,2 м щебня). Слой утеплителя до 0,1 м для холодных регионов.
