Пошаговая инструкция по обвязке свайного фундамента доской

Содержание статьи

Обвязка свайного фундамента

Ростверк связывает между собой все сваи Данный тип основания имеет множество больших преимуществ, главными из которых можно считать огромный срок эксплуатации и надежность. Главным условием для отличных прочностных показателей является правильная обвязка винтового фундамента брусом.

Ростверком называют перекрытие, связывающее все сваи основания, закрученные по всему фундаменту. При возведении здания на столбы без обвязки конструкция не будет монолитной, опоры будут испытывать разнообразные усилия со стороны стен сооружения, поэтому со временем основание начнет разрушаться.

Ростверк надежно скрепляет все столбы в монолитную систему. Сваи, погруженные в почву, получают дополнительное сопротивление к давлению из грунта, отлично справляются с движением слоев почвы, пучению и другими воздействиями.

Применение двутавров или двух швеллеров

Сложно найти аргументы, оправдывающие применение двутавра или составного швеллера для организации ростверка по винтовым сваям. Фундамент получится дорогой, увеличивается нагрузка на сваи от веса профилей.

Пример варианта ростверка из двутавра по винтовым сваям.

Другое дело железобетонные сваи, изначально по несущей способности предназначенные для строительства дома из кирпича или блока. Технология здесь аналогична обвязке швеллером:

1. Голова сваи срубается до проектной отметки, но оставляется арматура.
2. Обвязка угловых стыков и сопряжений выполняется под 45 градусов. Дополнительно элементы усиливаются привязкой к арматуре сваи. Составной швеллер проваривается между собой по периметру ростверка.
3. Сварные швы зачищаются. Металлические элементы, сварные швы, арматура обязательно покрываются антикоррозийным средством или судовой краской.
4. В случае с винтовыми сваями: в полость сваи устанавливается арматура по расчёту, заливается бетоном, балка или составной швеллер крепится на сварке к телу и к выступающей арматуре.

Ростверк получается тяжёлый, дорогой, требующий много сварочных работ. В результате — фундамент с жёстким каркасом, способный нести значительные нагрузки от строящегося сооружения.

Видео: Обвязка винтовых свай. Виды обвязки. Назначение, необходимость.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

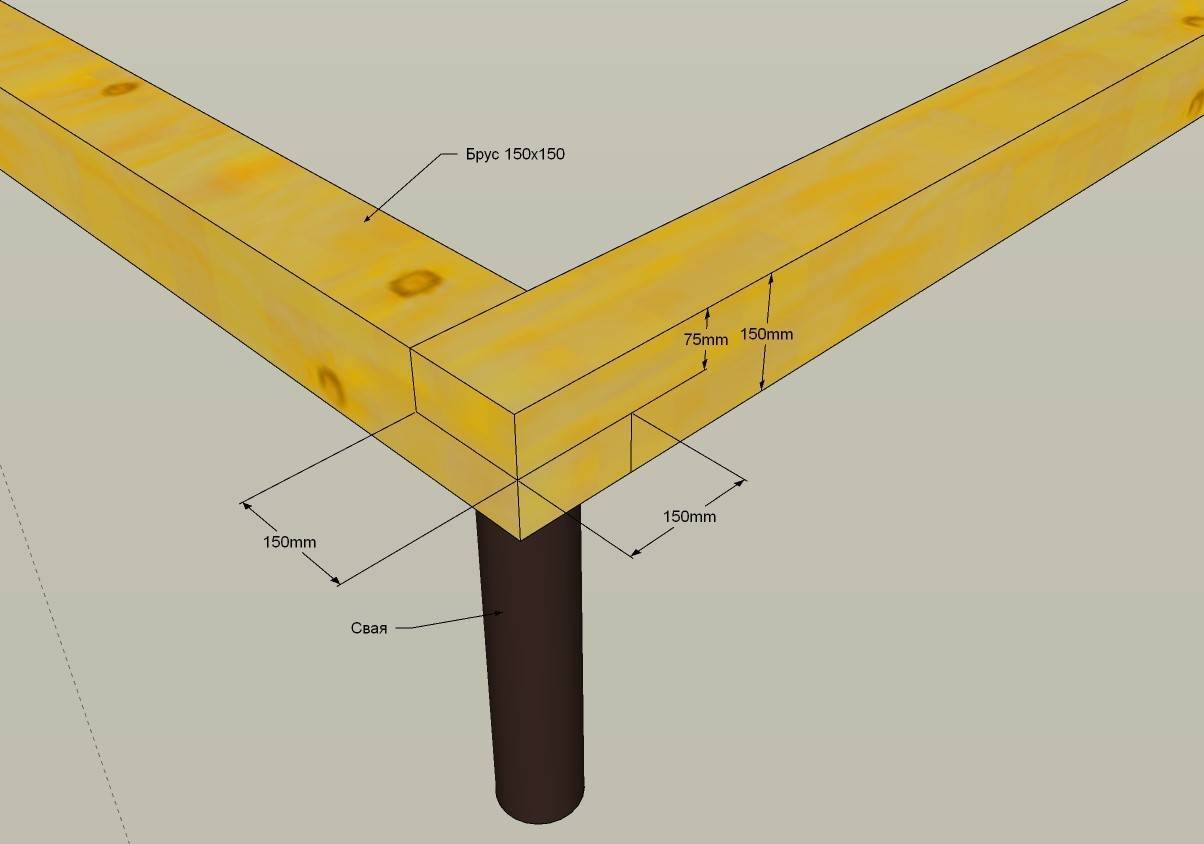

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Что такое обвязка каркасного дома и какую выбрать

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Обвязка или свайный ростверк?

Одинарная обвязка

Технологии реконструкции фундаментов

Брус или доска – что лучше?

Классификация по способу крепления

Обвязка брусом винтовых свай может выполняться несколькими методами. Принципиальное отличие в креплении ростверка к вертикальным элементам.

На резьбу – чаще всего используется при строительстве деревянных зданий. Элементы закрепляют на опоры при помощи саморезов, к нижнему основанию фиксируют при помощи анкеров

При укладке важно, не допускать контакта древесины со столбами, поэтому под пиломатериал подкладывают прокладки из рубероида, пропитанные олифой, там, где брус нужно соединить. Крепление усиливается металлическими уголками

• Сварка – метод используется при сооружении ростверка из швеллера.
• Хомуты – универсальный способ. Пиломатериал или металлический профиль укладывают должным образом на опоры и скрепляют – дерево саморезами, а профиль путем сваривания. Затем сверху на ростверк укладывается брус в форме буквы «П», который выполняет роль хомута. На фото – применение хомутов при креплении на вертикальные опоры.

Как соединить вертикальный брус с брусом обвязки

Схема формирования обвязки практически одинакова – отличаются лишь методы ее реализации. С деревом работать своими руками, конечно, проще, поскольку она легче обрабатывается, весит меньше и не требует использования специального оборудования наподобие сварочного аппарата.

Общая последовательность действия такова.

Выбирают и подготавливают пиломатериал для ростверка

Следует обратить внимание не только на габариты – 150 мм в сечении, это минимум. Если площадь здания больше, чем скромные 6*9, то необходимо найти более солидный материал

Предпочтительнее древесина из твердых пород дерева. Древесина тщательно обрабатывается антипиренами и антисептиками. Фундамент гидроизолируют

Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом. Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото. Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют.

Предпочтительнее древесина из твердых пород дерева. Древесина тщательно обрабатывается антипиренами и антисептиками. Фундамент гидроизолируют. Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом. Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото. Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют.

На видео подробно рассматривается процесс обвязки свайного фундамента.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Обвязка швеллером

Для чего нужна обвязка?

После установки свай очень часто выполняется их обвязка. Данная процедура позволяет обеспечить максимально равномерное распределение всей нагрузки, которая в ходе эксплуатации сооружения приходится на сваи. Если не сделать обвязку, существует риск усадки фундамента, которая может стать причиной деформации несущей конструкции дома.

Помимо этого, обвязка нужна для решения следующих задач:

• повышения устойчивости свайного фундамента;
• эффективной защиты сваи от воздействия грунта;
• уменьшения риска деформации винтовых свай;
• повышения запаса прочности винтового фундамента.

Нужна ли обвязка при строительстве?

Очень часто будущие владельцы частных домов задумываются, нужна обвязка винтовых свай или нет. Фундамент на сваях является конструкцией из опор, углубленных в грунт. Установка этих опор осуществляется очень тщательно, но даже так они не смогут отвечать максимальным требованиям прочности, будут не в полной мере надежными. Полы вполне могут дать перекос при последующей эксплуатации дома, а обвязка совершенно точно не позволит потерять прочность основе здания, что сделает его очень крепким, а, следовательно, дом прослужит долгие годы.

Выбор материала

При выборе материалов для изготовления обвязки необходимо учитывать несколько нюансов:

• необходим материал устойчивый к нагрузке и механическим повреждениям;
• перепады температур не должны оказывать никакого влияния;
• масса конструкции рассчитывается так, чтобы используемый материал выдержал нагрузку;
• допустимая влажность до 18-20%;
• возможно использовать 1 или 2 сорт древесины.

Зачастую строители выбирают крупный брус размером 150*150. Недостатком данного материала является небольшой срок эксплуатации, так как со временем брус даёт трещины при высыхании.

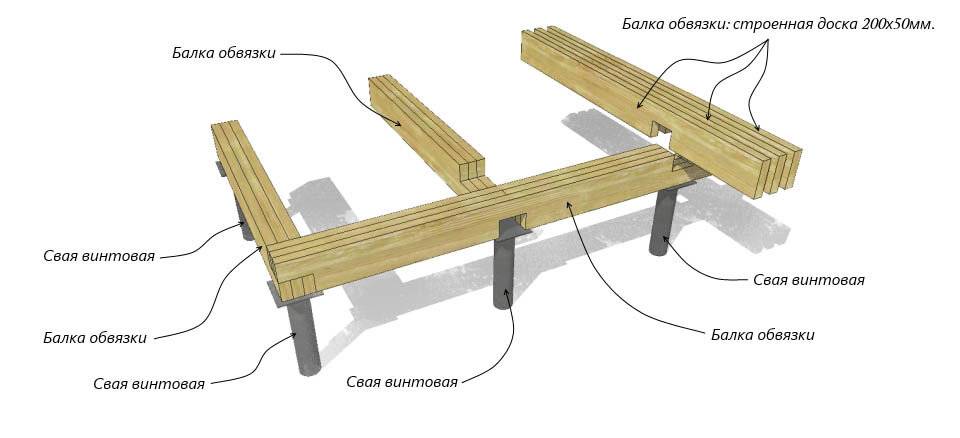

Сдвоенная или строенная доска — более прочный материал, так как процесс высыхания идёт равномерно, не давая деформации здания.

Наиболее выгодным, прочным, недорогим материалом считаются бревна. Целостная структура бревна позволяет ему длительный период сохранять свои первоначальные качества. Единственным минусом является неудобство его монтажа из-за неровного сечения и не плотного прилегания к фундаменту.

Расчет нагрузки

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Требование к обвязке фундамента

Пошаговая инструкция по монтажу своими руками

Пример расчета стоимости свайного фундамента

В качестве примера расчета свайного фундамента под каркасный дом взят проект здания, площадь которого составляет 150 кв. м (10 на 15 м). Пусть шаг закрутки равен 2,5 м. Тогда строителям понадобится около 20 свай диаметром 11 см.

Вычисление несущей способности здания

Площадь в 150 кв. м, предполагает удельный вес каркасного дома, равный 350 кг/м. В таком случае масса строения составит 52,5 т

Приняв во внимание количество свай, нужно провести приблизительный расчет несущей способности объекта

Согласно характеристикам, одна свая может выдерживать нагрузку в 5 т. В результате 20 свай, умноженные на 5, дают 100 т. Это и есть максимальная нагрузка, которую будет оказывать строение на основание.

Как рассчитать стоимость

Сегодня на рынке сваи стоят порядка 1800 рублей за 1 шт. В итоге на сваи потребуется 36 000 рублей. Если прибавить к этому цену оголовков (200 рублей за единицу) то получится 40 000 рублей. Помимо этого, необходимо посчитать стоимость бетона, антисептических растворов, рубероида.

Рассчитать общую стоимость свайного фундамента каркасного дома несложно. Все зависит от материалов, которые будут использоваться в строительстве. Можно сказать одно – фундамент на сваях стоит гораздо дешевле ленточного и столбчатого. Даже если используются одинаковые материалы.

К примеру, стоимость ленточного фундамента для дома площадью 150 кв. м составит 120 тыс. рублей. Такая цифра получается, если рассчитывать цену исходя из средней рыночной стоимости бетона – 2000 рублей за 1 куб. Эти деньги уйдут только на приобретение бетона.

Варианты обвязки

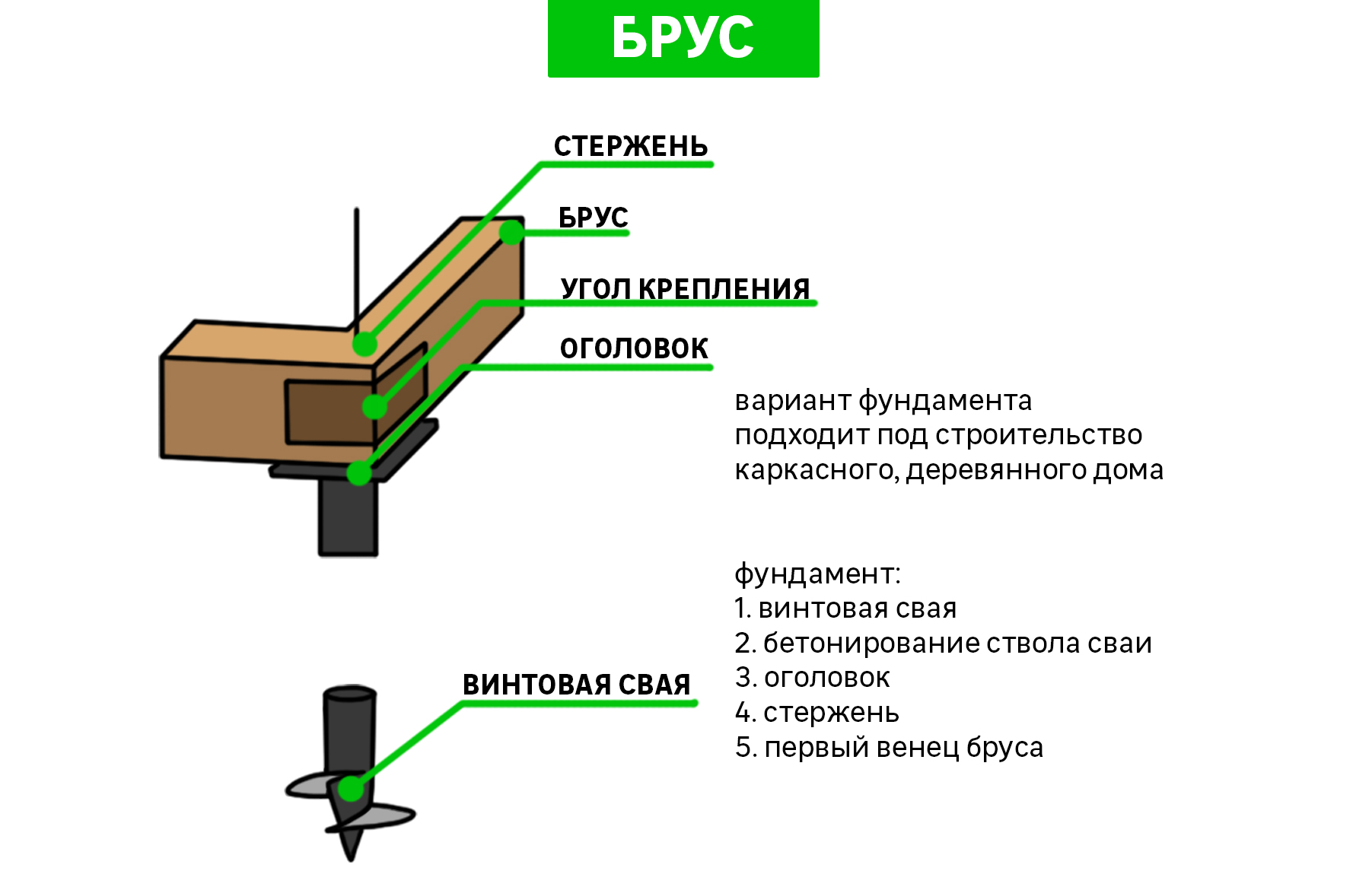

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек

Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы

Работы проводятся в следующем порядке:

Работы проводятся в следующем порядке:

• брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
• на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
• затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
• на металлические площадки укладывают бикрост или рубероид;
• первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
• с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

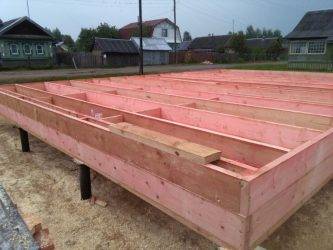

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

• Ель;
• Кедр;
• Сосна;
• Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

• Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
• Брусья сложно соединить в одну длинную балку;
• Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
• Доски не нуждаются в предварительной сушке;
• Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.

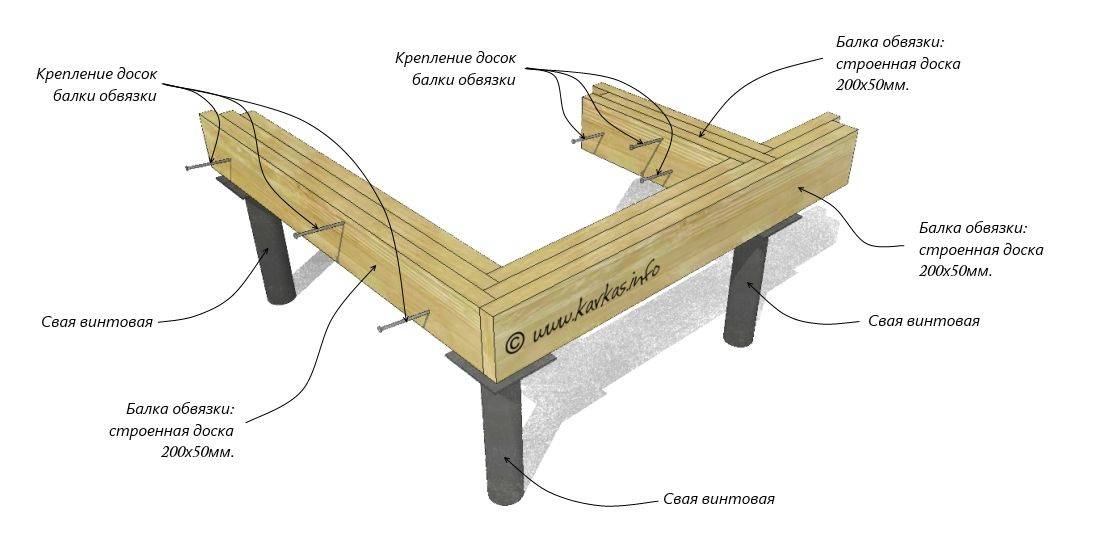

Существует два способа обвязки доской:

1. В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
2. Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.

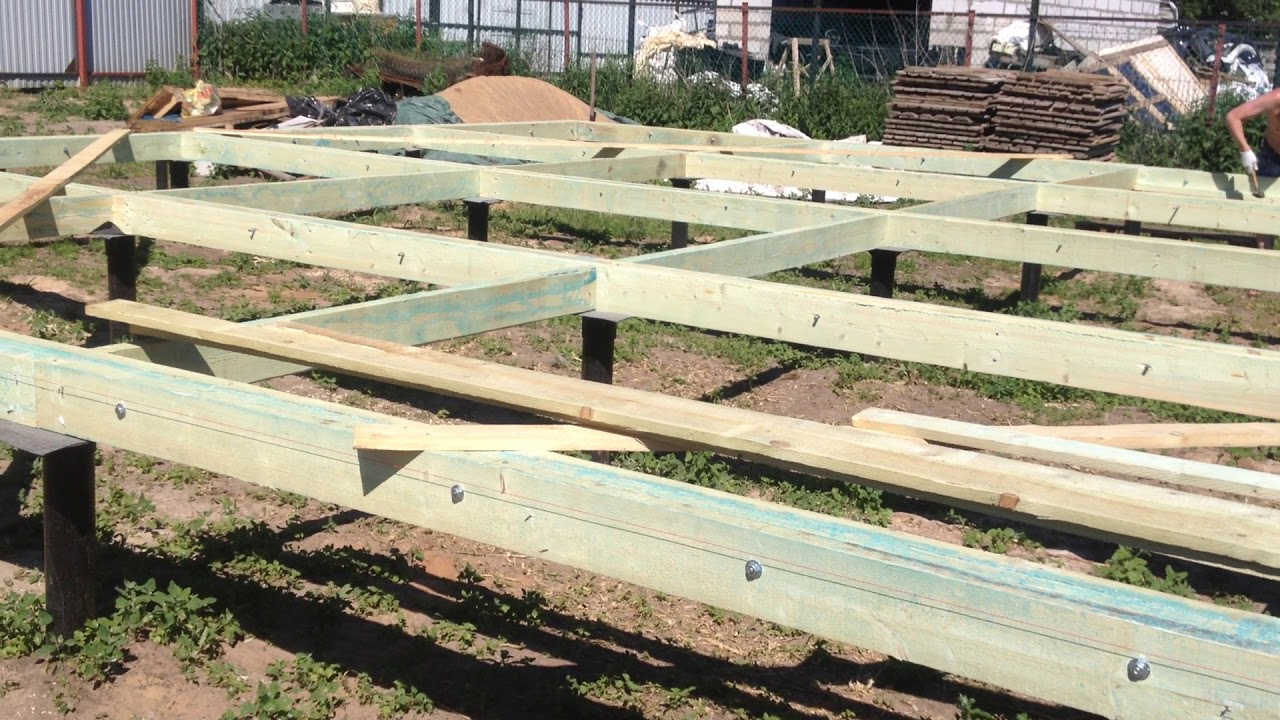

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

• покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
• нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
• горизонтальное выравнивание лопастных труб;
• установка оголовков;
• выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
• установка рамы по контуру сооружения;
• уплотнение стыков жгутами;
• выравнивание рамы и тщательная проверка углов;
• фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Технология соединения и наращивания бруса

Как рассчитать глубину погружения
