Обвязка
Чтобы свайно винтовой фундамент был более устойчив и не уплывал со своей отметки делается обвязка всех винтовых свай деревянным брусом или металлическим швеллером. С помощью обвязки увеличивается надежность свайно винтового фундамента. Обвязка как деревянная так и металлическая должна быть обработана. Причём деревянная обрабатывается от гниения и появления плесени до установки, а металлическая обрабатывается от коррозии после установки. Обвязка обязательно должна делаться при условии что оголовок сваи находится выше уровня земли более чем на 60 см. Обвязку винтовых свай нужно производить сразу же после завершения монтажа всех свай, чтобы они под весом конструкции не ушли со своей отметки.

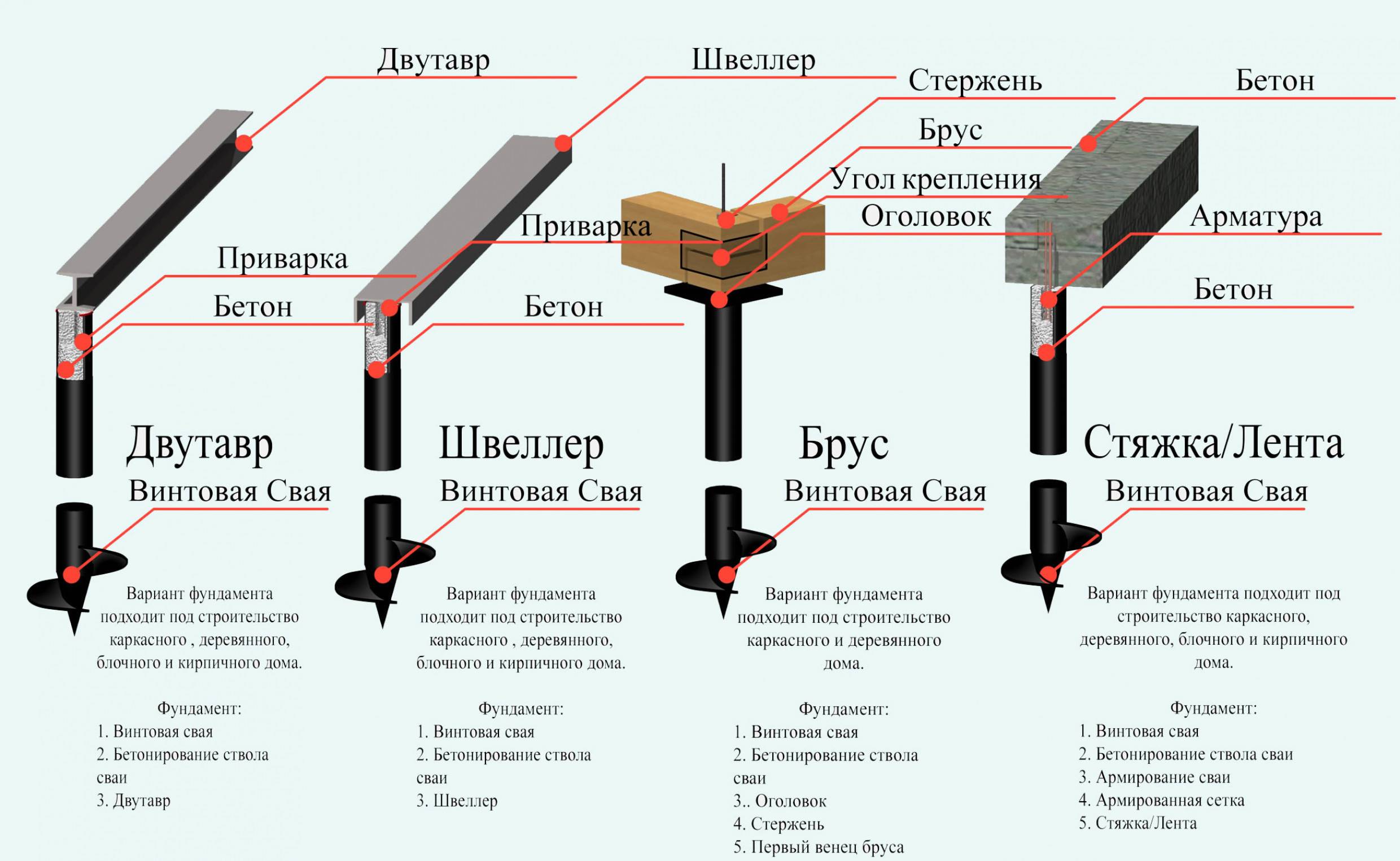

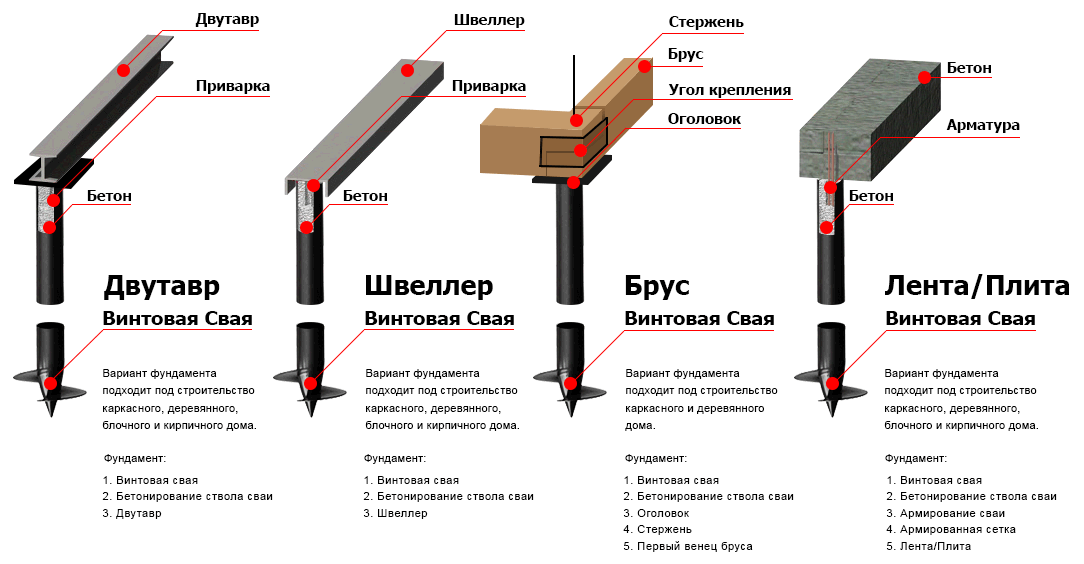

Виды обвязки винтовых свай
Наиболее распространенные материалы для обвязки:
- брус;
- швеллер;
- доска;
- двутавр;
- профильная труба.
Обвязка брусом
Брус используется для обвязки фундамента при строительстве деревянных домов либо бань, которые не дают сильную нагрузку на основание. Сначала брусья следует соединить между собой по образцу сруба, а затем прикрепить его к оголовкам винтовых свай. Особенности данного этапа заключаются в следующем:
- Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если же разница в высоте свай заметна, исправить это можно с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
- Для правильной состыковки самого бруса на нем делают распилы с обеих сторон. Один из них должен находиться снизу, а другой – сверху, чтобы брусья без проблем устанавливались под прямым углом.
- Не следует пренебрегать герметичностью стыков между распилами: наиболее подходящим материалом для этого является джут.
Уже обвязанный фундамент. Вид снизу.
Иногда нижнюю часть деревянного сруба устанавливают непосредственно на основание, что позволяет заменить обвязку. Однако осуществить это возможно лишь в случае, если дом, возведенный из сруба, имеет лаги, которые вырублены немного выше на 2-3 венца.
Обвязка швеллером

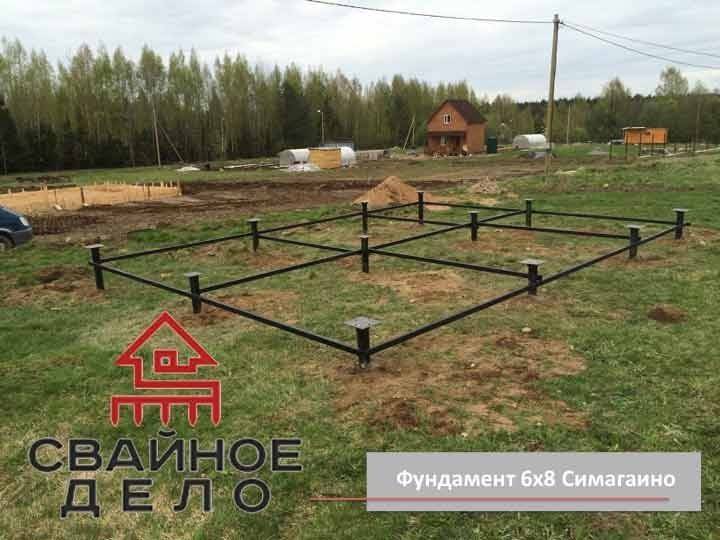

Такая обвязка винтовых свай позволяет сделать фундамент практически на века.
Во время обвязки не стоит использовать в качестве крепежа исключительно сварочный шов. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Не забудьте обязательно обработать все элементы антикоррозийными средствами.
Законченная обвязка швеллером.
Между почвой и фундаментом остается небольшая воздушная прослойка, поэтому уместным при обвязке швеллером будет применение креозота или антисептиков.
Обвязка доской
При обвязке винтовых свай доской часто берут древесину хвойных пород: кедра, лиственницы, сосны или ели.
Операцию по укреплению фундамента в этом случае проводят следующим образом:
- Из досок изготавливают балку, склеивая их между собой и закрепляя саморезами либо болтовыми соединениями. Тонкие доски следует дополнительно перемежать фанерными листами.
- Чтобы конструкция была прочной, необходимо следить за тем, чтобы стыки досок находились на разных сваях. Доски соединяют между собой способом «в полдерева».
- Готовые балки устанавливают на ребро и прикрепляют к сваям.
Иногда обвязку делают «елочкой», создав внешний, внутренний и средний контуры, которые собирают и закрепляют по очереди
Очень важно, чтобы между обвязкой, оголовками свай и швеллером (при наличии) был гидроизоляционный слой, выполненный из рубероида
Так выглядит вариант обвязки свайно-винтового фундамента доской.
Если высота обвязки составляет более 40 см, фундамент дополнительно укрепляют профтрубой.
Обвязка двутавром и профильной трубой
Если вы решили выполнить обвязку основания двутавром, выбирайте профессиональный материал, в стенках которого имеются перфорационные отверстия. Его плотно приваривают к оголовкам свай. Преимущества двутавра – малый вес и высокая прочность.
Обвязка фундамента профильной трубой для усиления прочностных характеристик всего строения.
Профтрубу иногда используют в качестве распорок для повышения срока службы основания. В качестве собственно обвязки для свай ее приваривают с внешней стороны вдоль всего периметра фундамента.
Комбинированный вариант – швеллер и профильная труба.
Современные методы обвязки свайно-винтового фундамента позволяют выбрать тот из них, который лучше всего подходит для конкретного строения, типа почвы, особенностей рельефа и т.д.
Наиболее распространенные материалы для обвязки:
- брус;
- швеллер;
- доска;
- двутавр;
- профильная труба.
Обвязка брусом
Брус используется для обвязки фундамента при строительстве деревянных домов либо бань, которые не дают сильную нагрузку на основание. Сначала брусья следует соединить между собой по образцу сруба, а затем прикрепить его к оголовкам винтовых свай. Особенности данного этапа заключаются в следующем:
- Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если же разница в высоте свай заметна, исправить это можно с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
- Для правильной состыковки самого бруса на нем делают распилы с обеих сторон. Один из них должен находиться снизу, а другой – сверху, чтобы брусья без проблем устанавливались под прямым углом.
- Не следует пренебрегать герметичностью стыков между распилами: наиболее подходящим материалом для этого является джут.
Уже обвязанный фундамент. Вид снизу.
Иногда нижнюю часть деревянного сруба устанавливают непосредственно на основание, что позволяет заменить обвязку. Однако осуществить это возможно лишь в случае, если дом, возведенный из сруба, имеет лаги, которые вырублены немного выше на 2-3 венца.
Обвязка швеллером
Такая обвязка винтовых свай позволяет сделать фундамент практически на века.
Во время обвязки не стоит использовать в качестве крепежа исключительно сварочный шов. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Не забудьте обязательно обработать все элементы антикоррозийными средствами.
Законченная обвязка швеллером.
Между почвой и фундаментом остается небольшая воздушная прослойка, поэтому уместным при обвязке швеллером будет применение креозота или антисептиков.
Обвязка доской
При обвязке винтовых свай доской часто берут древесину хвойных пород: кедра, лиственницы, сосны или ели.
Операцию по укреплению фундамента в этом случае проводят следующим образом:
- Из досок изготавливают балку, склеивая их между собой и закрепляя саморезами либо болтовыми соединениями. Тонкие доски следует дополнительно перемежать фанерными листами.
- Чтобы конструкция была прочной, необходимо следить за тем, чтобы стыки досок находились на разных сваях. Доски соединяют между собой способом «в полдерева».
- Готовые балки устанавливают на ребро и прикрепляют к сваям.
Иногда обвязку делают «елочкой», создав внешний, внутренний и средний контуры, которые собирают и закрепляют по очереди
Очень важно, чтобы между обвязкой, оголовками свай и швеллером (при наличии) был гидроизоляционный слой, выполненный из рубероида
Так выглядит вариант обвязки свайно-винтового фундамента доской.
Если высота обвязки составляет более 40 см, фундамент дополнительно укрепляют профтрубой.
Обвязка двутавром и профильной трубой
Если вы решили выполнить обвязку основания двутавром, выбирайте профессиональный материал, в стенках которого имеются перфорационные отверстия. Его плотно приваривают к оголовкам свай. Преимущества двутавра – малый вес и высокая прочность.
Обвязка фундамента профильной трубой для усиления прочностных характеристик всего строения.
Профтрубу иногда используют в качестве распорок для повышения срока службы основания. В качестве собственно обвязки для свай ее приваривают с внешней стороны вдоль всего периметра фундамента.
Комбинированный вариант – швеллер и профильная труба.
Современные методы обвязки свайно-винтового фундамента позволяют выбрать тот из них, который лучше всего подходит для конкретного строения, типа почвы, особенностей рельефа и т.д.
Обвязка винтовых свай
Малоэтажное строительство с применением свайного фундамента — единственное оптимальное решение в случае влажных грунтов, плывунов или грунтов с близлежащими грунтовыми водами. Во многих случаях обвязку винтовых свай (ростверком) выбирают для достаточно плотных грунтов и когда велик вес строения (строения из бревна и пеноблоков) или применение других типов фундаментов нецелесообразно (перепад высот, природоохранная зона). Правильно выбранный диаметр свай, их количество и качественное заглубление гарантируют отсутствие сезонных перемещений опорных элементов здания.
Особенности выполнения обвязки
Выполняя обвязку свай необходимо правильно выбрать уровня ее размещения, согласно которому железобетонные ростверки классифицируются на:
- Висячие;
- Наземные;
- Углубленные.
Рис. 2.0: Виды ростверков по уровню размещения
В условиях стабильного грунта наиболее простым в обустройстве способом обвязки будет наземный ростверк, который расположен на поверхности почвы. Сваи с наземным ростверком классифицируются как свайно-ленточный фундамент – это надежное основание с высокой несущей способностью, которая достигается за счет увеличения опорной площади фундамента контактирующей с грунтом лентой. Однако в почве, склонной к пучению, такой вариант обвязки неприменим ввиду риска отрыва ростверка от стволов свай выталкивающими нагрузками. Тут необходимо обустраивать висячий ростверк, поднятый над грунтом на высоту 20-40 см. Углубленный ростверк – конструкция, которая размещается в толще почвы. Под опорной подошвой ростверка грунт заменяется на не подвергающуюся пучению песчано-гравийную подушку. Такой ростверк применяется при возведении тяжелых многоэтажных зданий, запаса прочности висячей обвязки для которых недостаточно.
Когда трубы – верное решение

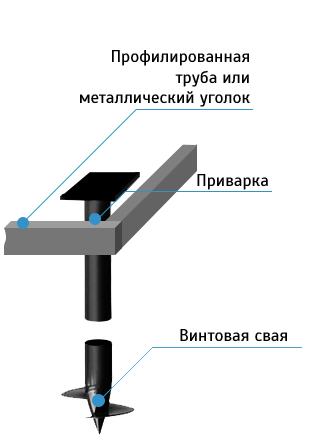

Метод связки профилированной трубой
Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.
Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.
Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.
Порядок действий:
- Подрезка свай, установка оголовков.
- Укладка балок по внешнему периметру, соединение углов.
- Укладка внутренних балок, сварка с внешними элементами.
- Обвязка остальных опор для получения максимальной жесткости.
- Нанесение слоя защитного антикоррозийного покрытия.
ВАЖНО!По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения

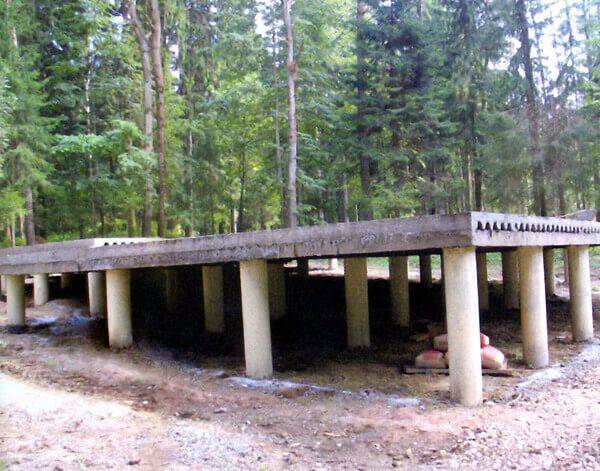

При помощи железобетона
Создание железобетонной обвязки выполняется поэтапно. Порядок действий:
- Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
- Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
- Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
- Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
- Опалубку снимают через 10 дней после заливки.
- После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.
ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше
Использование хомутов
Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.
Уголком
Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:
- Каким способом уголок крепится к свае;
- Какое расстояние выдержано от грунта до нижней части обвязки.
Существует несколько правил, используемых для осуществления обвязки с помощью уголка:
- Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
- Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
- Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.
Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.
Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:
- Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
- Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.
Обвязка хомутами
Посадку на хомуты осуществляется путём насаждения. Брусок накладывают на вершину сваи и фиксируют участок саморезами. Обвязывают хомутами деревянные элементы. Для фундамента на винтовых сваях можно использовать и сварку. Плоскость брусьев должна быть максимально ровной. Данный параметр проверяют строительным уровнем. Устанавливать хомуты идеально точно и ровно следует по всему периметру конструкции:
- между балками на горизонтально уложенный брус надевают бруски П-формы;
- фиксируют элементы концом вниз. Данный брусок придаёт лучшую прочность всей конструкции;
- свайные столбики соединяют саморезами.
Для усиления конструкции применяются металлические уголки. С помощью данной технологии обустраивают весь фундамент, после фиксации хомутов можно продолжать строительство.
голоса
Рейтинг статьи
Цена обвязки свайно-винтового фундамента
Обвязка свайного фундамента швеллером используется чаще всего тогда, когда он обустраивается для действительно массивных конструкций, возводимых на слабых грунтах. Такие обвязки производятся также на участках, где перепад высот фундамента составляет 100 сантиметров и более.
Обвязка свай швеллером может осуществляться двумя основными способами:
- привариванием внакладку;
- привариванием крестом.
Если винтовой фундамент обвязывается швеллером внакладку, то его приваривают с внешней (то есть самой длинной) стороны конструкции, по всему ее периметру. Когда все внешние сваи фундамента оказываются соединены между собой, производят установку поперечных отрезков, которые привариваются к отрезкам продольным.
Такая обвязка свайных конструкций отлично подходит для строительства зданий даже на насыпном грунте или на песке, поскольку отличается высокой прочностью и надежностью.
Обвязки фундамента швеллером крест-накрест производятся таким образом, что край одного отрезка приваривается к верхнему концу первой сваи, а край второго отрезка — к нижнему концу второй.
В результате обвязки этим способом образуется нечто, подобное зигзагу, который соединяет все сваи между собой достаточно прочно.
Отделка цоколя и необходимость отмостки
Основание с возвышенными над уровнем земли сваями требует дополнительной отделки цоколя. Такая отделка выполняет следующие функции:
- Предотвращает продувание и «гуляние» ветра под полом первого этажа.
- Защищает надземную часть опор от воздействия ветра и влаги.
- Играет декоративную роль, делая строение на возвышенных опорах более привлекательным и привычным.
Для отделки цоколя чаще всего применяют два варианта:
- Использование каркасных конструкций для отделки сайдингом или цокольными панелями. Преимущество этого метода – малый вес обшивки и высокая скорость монтажа.
- Возведение фальш-цоколя из керамического или облицовочного кирпича, которые имеют высокую водостойкость. Такая отделка подходит для домов, возведенных из кирпича или других штучных материалов.
Завершающий этап возведения свайного фундамента – выполнение отмостки по всему периметру вокруг дома. Отмостка выполняется под углом не менее 5° в сторону от дома и служит для отвода стекающей с кровли дождевой воды от фундамента. Кроме этого, отмостка придает завершенность общей отделке и может использоваться в качестве дорожки вокруг дома.

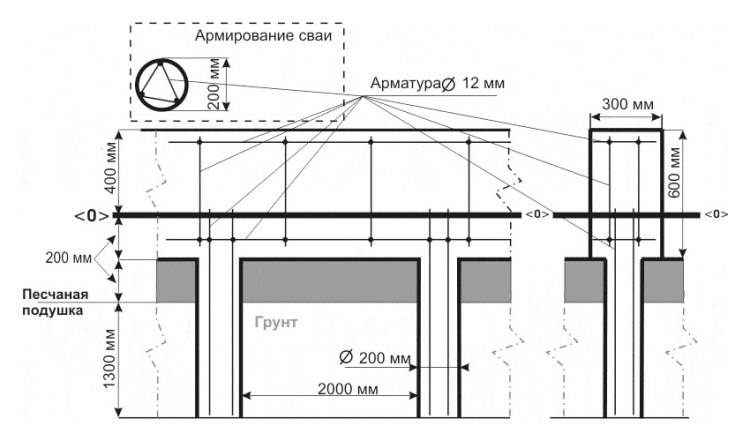

План-чертеж свайной с ростверком конструкции
Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.
Проектный чертеж нужен, для чтобы:
- Точно определить точки установки опор.
- Выдержать расстояние между сваями.
- Выбрать подходящий способ обвязки свай ростверком.
- Рассчитать количество строительных материалов.
- Указать расстояние между ростверком и нулевым уровнем участка.
Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:
- места, где будут проходить инженерные коммуникации;
- вид и диаметр сечения опор;
- тип и сечение ростверка;
- глубину закладывания опорных элементов.
В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него
Для чего нужна обвязка?
После установки свай очень часто выполняется их обвязка. Данная процедура позволяет обеспечить максимально равномерное распределение всей нагрузки, которая в ходе эксплуатации сооружения приходится на сваи. Если не сделать обвязку, существует риск усадки фундамента, которая может стать причиной деформации несущей конструкции дома.
Помимо этого, обвязка нужна для решения следующих задач:
- повышения устойчивости свайного фундамента;
- эффективной защиты сваи от воздействия грунта;
- уменьшения риска деформации винтовых свай;
- повышения запаса прочности винтового фундамента.
Нужна ли обвязка при строительстве?
Очень часто будущие владельцы частных домов задумываются, нужна обвязка винтовых свай или нет. Фундамент на сваях является конструкцией из опор, углубленных в грунт. Установка этих опор осуществляется очень тщательно, но даже так они не смогут отвечать максимальным требованиям прочности, будут не в полной мере надежными. Полы вполне могут дать перекос при последующей эксплуатации дома, а обвязка совершенно точно не позволит потерять прочность основе здания, что сделает его очень крепким, а, следовательно, дом прослужит долгие годы.
Брус или доска – что лучше?
Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.
Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.
Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.
AlexSpb Пользователь FORUMHOUSE
Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.
Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.
Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.
builder Пользователь FORUMHOUSE
Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.
Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).
Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

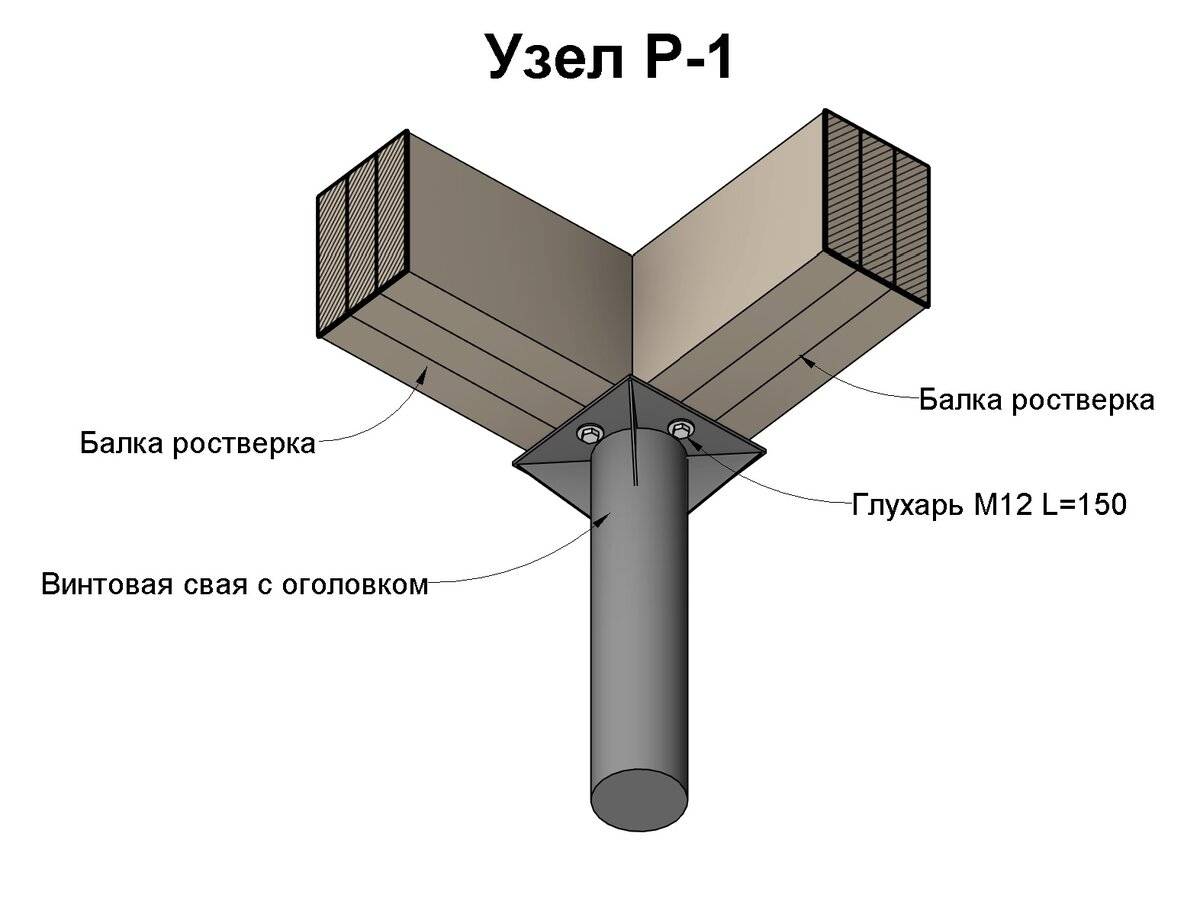

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).
Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.
Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.
Определить диаметр сверла поможет небольшая таблица.
| Диаметр резьбы, мм | 6 | 8 | 10 |
| Диамер сверла, мм | 4,5 | 6,5 | 8 |
Баня на винтовых сваях: особенности, виды, преимущества и недостатки
Монтаж свайно-винтового фундамента

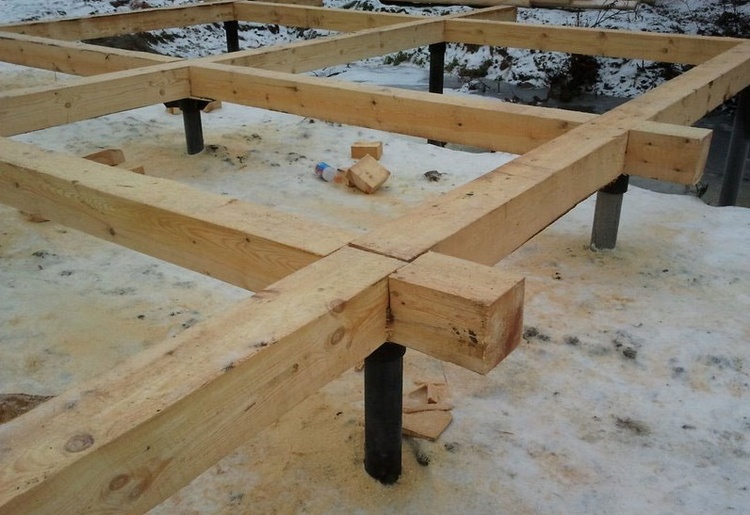

Технология обвязки брусом
Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.
Порядок действий:
- Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
- Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
- На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
- После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
- Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
- Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).
Как сделать?
В лучшем случае обвязочный пояс монтируют сразу же после того, как будут установлены опоры. Эта рекомендация связан с тем, что в процессе службы разметка свай смещается под действием веса дома и движений грунтовых масс.
Когда опоры установлены, переходят непосредственно к монтажу ростверка из трубы:
- Обрезают концы металлических свай на проектной высоте.
- Приваривают оголовки к вершинам всех балок.
- Собирают профилированные трубы между выступающими над землей сваями в единую конструкцию методом электродуговой сварки.
- Крепят обвязку к сваям с помощью болтов и заклепок.
- Зачищают все швы и наносят слой антикоррозионного покрытия.
Используют и другие способы крепления – заклепки и болты. Однако каждая технология в обязательном порядке предусматривает зачистку швов с последующим нанесением специальным составом для защиты от коррозии.

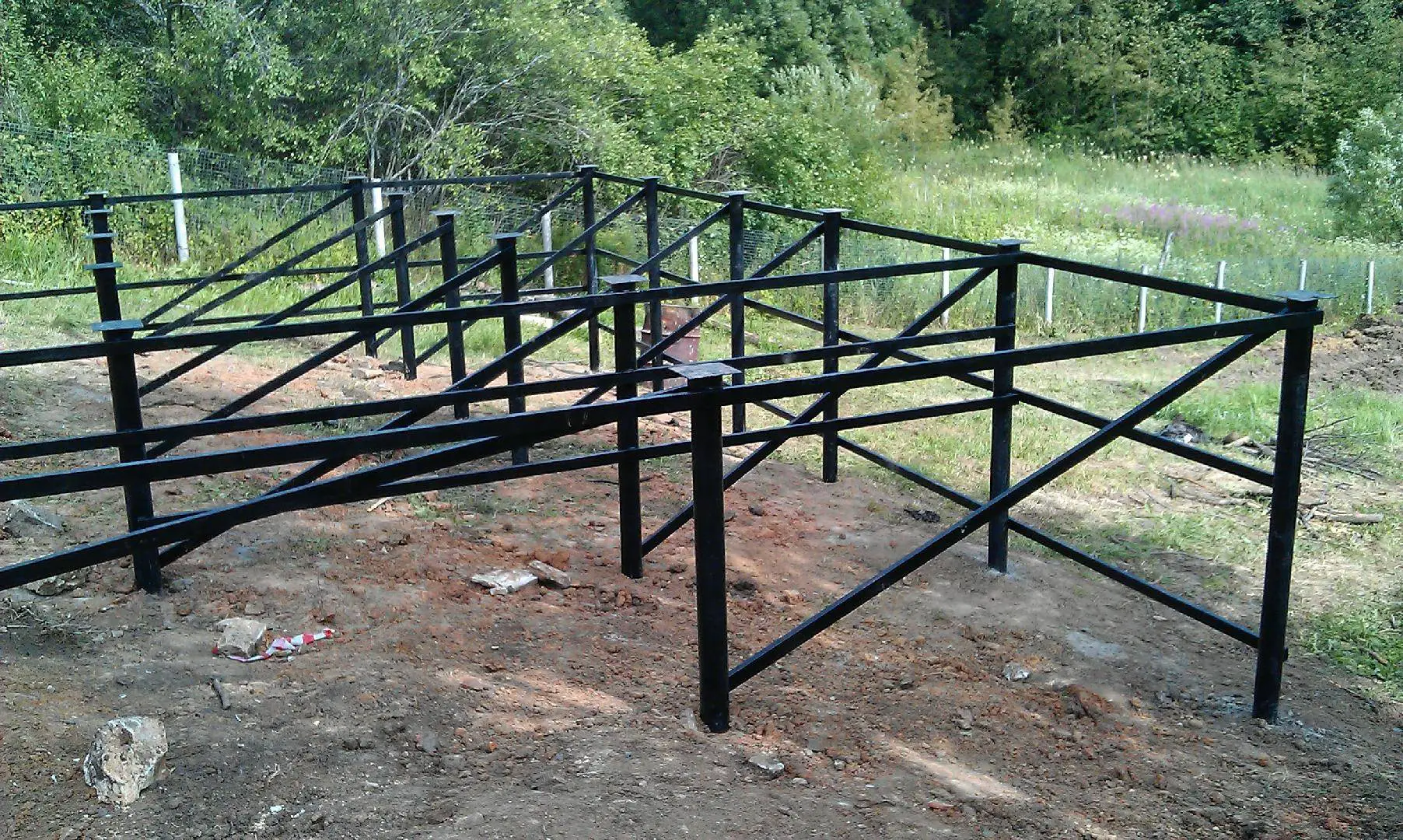

Обвязку для свай можно осуществлять двумя способами:

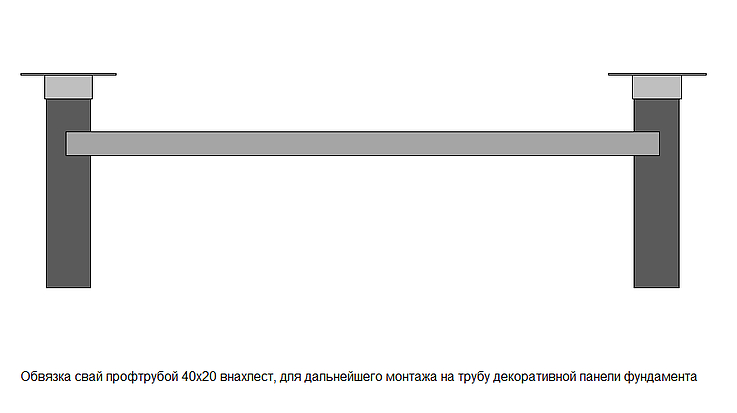

- трубы монтируют по периметру внешнего основания в несколько рядов ниже оголовков;
- укосины возводят по диагонали между сваями крест-накрест, либо наискосок.
Дополнительное преимущество первого способа – балки могут быть использованы в качестве основы для будущего декоративного цоколя, улучшающего экстерьер дома. После того, как обвязка будет установлена, на нее монтируют отделочные панели, имитирующие фасадную кладку.

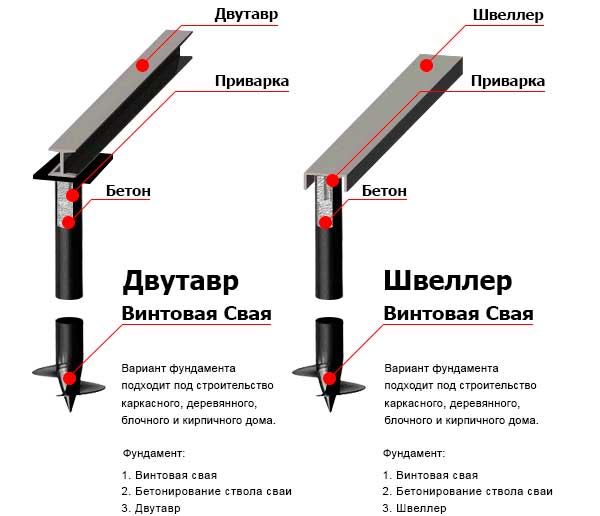

Обвязка стальным ростверком (двутавр, швеллер)
Прочность и запас надежности металлической обвязки превышают аналогичные параметры брусового ростверка, что позволяет использовать ее не только для возведения каркасных домов, но и одноэтажных сооружений из пенобетонных блоков. Стальной ростверк по используемому материалу классифицируется на два вида:
- Двутавровый;
- Из швеллера.
Рис. 1.5: Обвязка винтового фундамента швеллером
Важно: выбор материала необходимо осуществлять исходя из массы здания – швеллер, ввиду меньшей стоимости, предпочтителен при возведении легких домов, тогда как двутавр имеет лучшую устойчивость к сжимающим нагрузкам и большую жесткость, что делает его оптимальным выбором для тяжелых построек
- Обвязка двутавром выполняется с использованием балки высотой 20 см;
- Швеллер – сечение 30 либо 40 мм.
Обвязка стальным ростверком практикуется исключительно при обустройстве винтовых фундаментов. Монтаж ростверка не требует установки на сваи наголовников, материал приваривается непосредственно к стволу опоры.
Рис. 1.6: Стыковка ростверка из швеллера
Технология обвязки винтовых свай ростверком из швеллера:
- По завершению монтажа фундамента столбы выравниваются по нулевому уровню;
- Вымеряются размеры частей ростверка, швеллер размечается и нарезается на участки требуемой длины;
- Металлопрокат обрабатывается 1-2 слоями антикоррозийного грунта;
- Швеллер устанавливается на сваи и болгаркой обрезается в местах стыка под углом 900;
- Выполняется фиксация ростверка на сваях посредством сварки. По завершению крепежа сварные швы покрываются грунтовкой.
Зачем нужна обвязка
Этап не является обязательным при возведении свайного фундамента.
Однако в строительстве домов каркасного типа на подвижном грунте, а также в условиях резких перепадов высот его считают необходимым. Для чего нужна обвязка при обустройстве свайно-винтового фундамента:
- Этап необходим для равномерного распределения вертикальной нагрузки. Обустраивают ростверк, если опоры погружены в землю на разную глубину – при отсутствии связывающей конструкции большая вероятность перекоса каркаса.
- Для обеспечения прочной связи отдельных элементов, для придания конструкции цельной структуры. Такой подход позволяет даже на подвижном грунте избежать перекоса и обрушения дома.
- Обвязывание периметра основы увеличивает площадь опоры на грунт и защищает подземную часть от негативного воздействия окружающей среды.
Классическую обвязку свайного фундамента выполняют досками или брусом. Но подобный метод хорош при возведении хозяйственных построек или домов с небольшой массой.
Ростверк является силовой конструкцией, которая принимает на себя значительную часть несущей нагрузки.
Деревянный ростверк служит недолго, постепенно подвергается расшатыванию, теряет прочность. Слабое место брусовой обвязки – участки фиксации со сваями. Нагрузка приводит к ослаблению крепежа и перекосу посадочных гнезд. Большей прочности конструкции добиваются, используя металлические расходники.
