Какие Заточные станки для ножей: виды, советы по выбору, изготовление своими руками – Обзор

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.

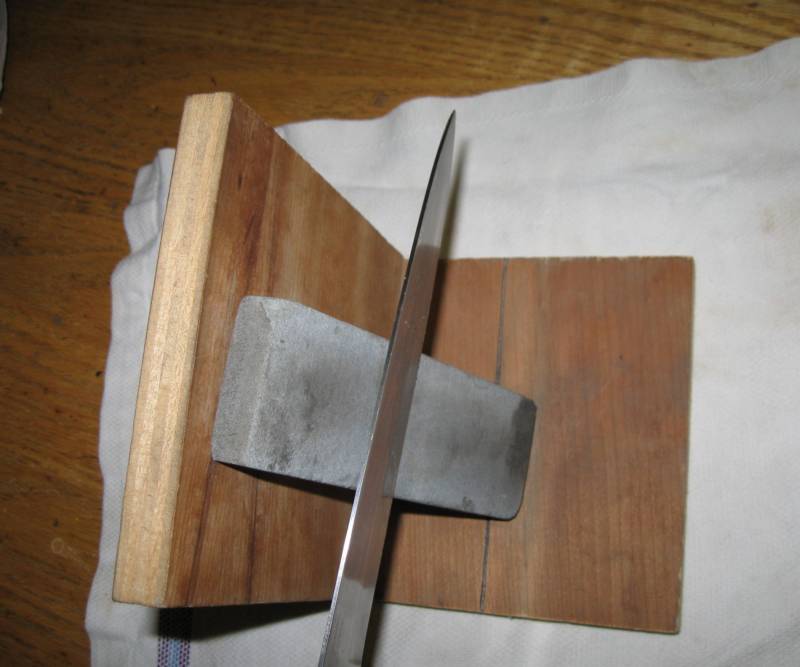

2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете. При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.
3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Виды точильных станков

В 2022 году ассортимент точильных машин на рынке поражает своей масштабностью и разнообразием. Производители совершенствуют каждую модель для удобства использования. Какие бывают виды:

1. Точильные шлифовальные станки. Такой вид предназначен для шлифовки и выравнивания любой поверхности. Может использоваться для металла, дерева и камня, заточки пильных дисков, ножей, для ножниц.
2. Станок для заточки цепей. Такое устройство представляет собой небольшую конструкцию. В основном, используется для выравнивания, полирования и затачивания цепи для бензопилы и для цепной пилы.

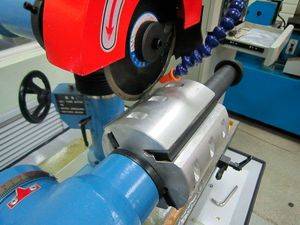

3. Точильные станки для заточки сверл. Предназначены для заточки различного диаметра сверл без усилий. Позволяют прорабатывать все участки сверла для заточки. Достаточно компактен.
4. Универсальные точильные станки. Многофункциональные устройства, которые совмещают в одной машине все функции, перечисленные выше. Такой вариант подойдет для домашнего использования.

Что делать с тупыми ножами?

Если с ножами со сменными лезвиями проблем не возникает (естественно при наличии этих самых лезвий), то нож с затачиваемым лезвием нужно периодически подтачивать. Обычно для этого используется специальное приспособление для заточки ножей.

Приобрести такое, сейчас, не составляет труда. Но не все предпочитают подобное решение проблемы. И дело здесь не только в немалой стоимости подобных приспособлений. Качественные точилки стоят ощутимых денег.

Многим мастерам доставит огромное удовольствие станок, предназначенный для заточки ножей, сделанный своими руками. Хотя, даже используя обычный «голый» брусок, конечно, можно произвести заточку ножей своими руками, но чтобы качественно заточить нож используя только точильный камень, он же «брусок», необходимо иметь определённый навык и «твёрдые» руки, ведь потребуется сохранить угол заточки одинаковым по всей режущей кромке, а это не самая лёгкая задача. Облегчить её и призвано специальное точило для ножей будь оно заводского изготовления, или же созданное своими руками.

А вот просто ускорить заточку, поможет любое точило как заводского изготовления, так и сделанное своими руками.

Точилка для ножей из дрели

Подобное устройство обеспечивает быструю заточку в домашних условиях. При использовании расходных материалов необходимо учитывать размер рабочей части, а также диаметр металлической шпильки. Её будем использовать в качестве основы для точильного механизма.

Для работы потребуется:

• Готовую металлическую шпильку или длинный саморез. При использовании 2 элемента необходимо удалить шляпку, чтобы обеспечить плотное соприкосновения между поверхностями;
• Несколько гаек для плотного соприкосновение рабочей части с механическим прибором;
• Дрель с электроприводом.

В торцевой части прикручиваем несколько гаек. В результате металлическая основа будет плотно прилегать к крутящему моменту.

Аккуратно подносим нож к месту фиксации шпильки. Режущая часть будет равномерно срезаться под действием механической силы.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек — не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим «домиком» просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож «ходит» вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень — необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном — от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой — более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные — из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

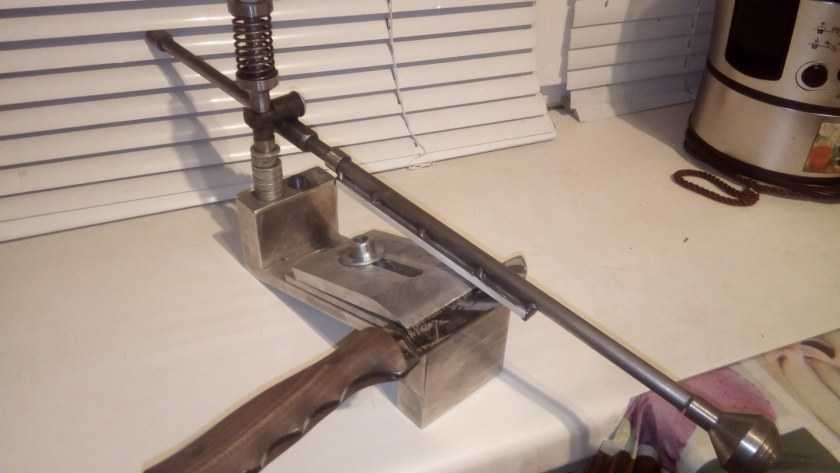

Самодельный станок для заточки ножей

Правильная заточка ножей

Есть ножи которые невозможно заточить из-за рельефных лезвий. Также самостоятельной заточке не поддаются керамические изделия. Есть клинки из высокопрочной стали, которые тупятся очень редко. Но заточить такой клинок дело не простое.

Есть наоборот ножи из сплавов низкого качества, которые необходимо часто подтачивать. Для заточки понадобятся абразивные круги. Если нет возможности их приобрести, то можно изготовить бруски самостоятельно. С помощью деревянного бруска и наждачной бумаги.
Выдержать нужный угол заточки во время работы довольно сложно. Необходим огромный опыт и сноровка. Стандартными углами считаются 20-30 градусов. При заточке ножа самостоятельно, главным правилом считается выдержка правильного угла.

Особой силы в процессе не требуется. Абразивный брусок и лезвие должны соприкасаться под определённым углом. В этом и состоит основное правило техники заточки ножей своими руками.

Основные ошибки

На первый взгляд заточка является простым процессом, но стоит углубиться и становится ясно, что имеется довольно много нюансов. Неправильный процесс приводит к порче и неравномерной заточке изделия. Распространённые ошибки:

Недоточка режущей кромки

В результате по бокам появляются небольшие заусенцы. Которые дают временное ощущение остроты ножа, но после непродолжительной работы, клинок опять становится тупым. Следует тщательно дотачивать обе кромки. И на конечном этапе следует пользоваться мелкой наждачкой или абразивным кругом.

Присутствие краски, масла, грязи

Эти загрязняющие вещества смешиваются с шлифовальным абразивом и приводят к появлению царапин и микросколам лезвия.

Нажим на нож

Важным моментом считается не приложенная сила, а продолжительность процесса заточки. Сильный нажим сопровождается откалыванием микрочастиц от лезвия, что приводит к некачественной заточке.

Неправильный угол заточки

Он зависит от предназначения инструмента и от марки стали которую обрабатываете. Для ножей бытового назначения угол заточки составляет 20-25 градусов. Для изделий, которые будут работать с большими нагрузками, угол следует держать в 40 градусов.

Простые правила помогут вам сэкономить время и нервы. Соблюдая их не придётся перетачивать нож. Всё получится с первого раза.

Под каким углом точить

Область применения ножа определяет его угол заточки. Для каждого клинка он разный:

• опасные бритвы затачиваются под 8-12°. Малый угол позволяет сбривать мелкие волоски, но резать что-то другое не рекомендуется, лезвие быстро затупится;
• филейные ножи затачивают почти также по углом в 10-15°;
• ножи для нарезки продуктов питания затачивают под 15-20°;
• для охотничьих ножей следует выбрать угол в 20-25°. Под таким углом прекрасно режутся мягкие продукты и клинок справится с костями и сухожилиями;
• тяжёлые рубящие ножи, типа мачете, затачивают под углом 30-50°. Таким ножом сложно нарезать хлеб, но он прекрасно будет рубить стволы небольших деревьев, лианы и другую растительность.

Такие углы заточки были выбраны многолетним опытом. Но существуют ножи с несколькими зонами различной заточки. Но такие изделия редкость и сделать клинок таким, довольно сложно. Приспособление для заточки должно выдерживать необходимый угол. Это основной критерий самодельных точилок.

Пример углов заточки.

Чем отличаются абразивные бруски

Точильные бруски имеют разные характеристики. Они бывают разных размеров, формы и с разным зерном. Идеальными считаются размеры, которые в полтора раза превышают длину затачиваемого ножа. С таким бруском будет работать гораздо легче и комфортнее.

Бруски для заточки подразделяются по размеру зерна. Они бывают разной величины, рассмотрим самые ходовые:

• зерно в 200-300 единиц, сверх грубые. На английском языке их называют Extra coarse. Такие бруски не используют для заточки ножей. Они пригодны для заточки строительного инструмента;
• зерно в 300-350 единиц, грубые камни. Их называют на английском языке Coarse. Такими камнями затачивают повреждённые или сильно затуплённые клинки;
• зерно в 400-500 единиц, среднее зерно. На английском языке звучит как Me В домашнем хозяйстве можно прожить и без такого камня;
• зерно в 600-700 единиц, мелкое зерно. По-английски называется Fine. Эти бруски считаются самыми востребованными в домашней мастерской. Имо можно затачивать ножи и инструменты;
• зерно в 1000-1200 единиц, очень мелкое. На английском языке называется Ultra fine. Такие бруски предназначаются для финишной обработки ножа. Их часто используют в самодельных точилках.

Существуют и более мелкие зёрна на камнях. Но ими пользуются профессиональные мастера, которые доводят ножи до бритвенной остроты.

Примеры абразивных камней.

Виды ножей и их назначение

Современная классификация делит ножи на такие категории:

• Боевые. Являются холодным оружием, состоят на вооружении в армии, как дополнение к огнестрельному вооружению. К свободной продаже и использованию они не предназначены.
• Туристические. Доступны в приобретении, не запрещены для ношения, рукоять и ножны обычно изготовлены из синтетических материалов.
• Охотничьи. Имеют разнообразную форму и направленность использования: работа по разделыванию добытой дичи, снятия шкуры, обустройства места охоты. На некоторые виды требуется разрешение на приобретение и ношение.
• Складные или складни. Очень распространенный вид, любимый всеми возрастными категориями людей. Из названия понятно, что лезвие складывается и режущей кромкой помещается в рукоять. Некоторые виды снабжаются клипсами для фиксирования на ремне или кармане.
• Мультитул. Складной многофункциональный нож с набором инструментов — незаменимым для путешествия и ремонта. В состав стандартного образца входит: малое и большое лезвие, пассатижи, отвертки, гаечные ключи, линейка, крюк, ножницы.
• Специального назначения. Инструмент, применяемый в определенных отраслях человеческой деятельности: медицине (скальпель), дайвинге, МЧС, садоводстве.
• Лагерники или бивачные. Имеют достаточно большие размеры, вес. Предназначены для разбивки туристического лагеря, зачистки территории расположения места отдыха от кустов и мелких деревьев. Пример – мачете или кукри. На практике они легко заменяют топор, но в то же время, остаются ножами.
• Меток или спортивный нож для метания. Он цельнометаллический, без режущей кромки, предназначен для поражения цели с помощью броска рукой.
• Кухонные. Используются для приготовления пищи, производятся в различных формах, размерах, толщине и конфигурации лезвия.
• Столовые. Имеют определенную форму с закругленным кончиком лезвия, основное предназначение — облегчение приема пищи.
• Для выживания. Позиционируются как помощники в экстремальных условиях. Имеют ряд особенностей: наличие компаса, полой рукояти, вмещающей набор для выживания (зажигалку, рыболовную леску с грузилом и крючком, нитку с иголкой, антисептик, антибиотик).

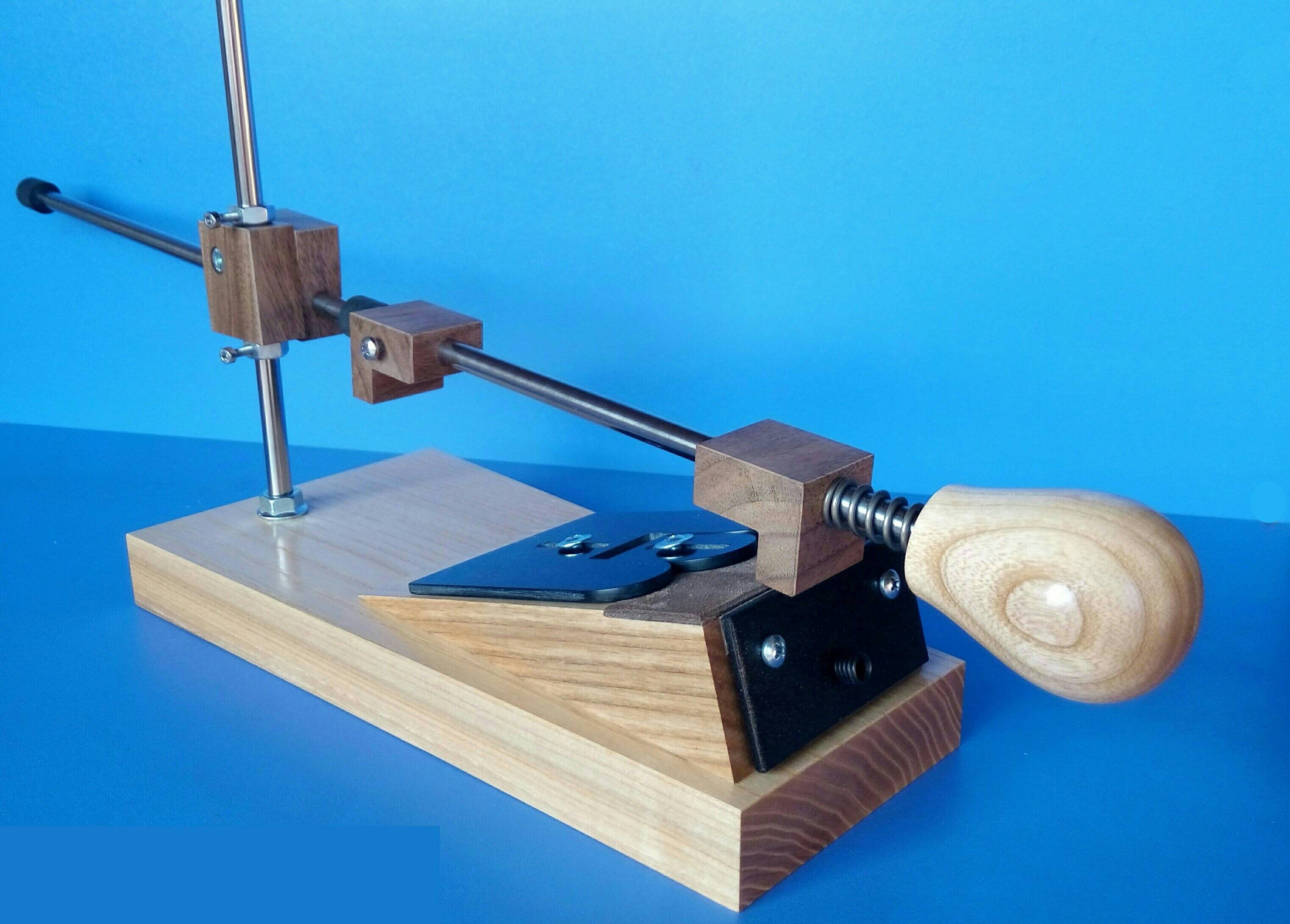

Апекс подобные заточные системы

Заточная система APEX EDGE PRO была разработана в 90-х годах прошлого века, и породила целый класс заточных приспособлений. Является одним из лучших образцов для профессиональной и любительской заточки ножей.

Представляет собой пластиковую станину с прижимным столиком, на котором можно с помощью прижимного винта и упора отрегулировать расположение ножа для заточки. В оригинальной системе нож требуется удерживать рукой, во многочисленных репликах стали использоваться мощные неодимовые магниты, что делает процесс заточки более комфортным.

На штанге расположен поворотный узел, к которому прикреплен держатель для абразивов. Угол заточки варьируется в огромных пределах с высокой точностью, при помощи угломера, либо приложения на смартфоне. В комплекте обычно используются высококачественные абразивные камни фирмы Boride. Набор которые позволяет сформировать с нуля режущую и отполировать до зеркального леска подводы.

Единственным недостатком системы является довольно высокая стоимость. Что собственно и породило сперва многочисленные китайские подделки, а потом целый спектр заточных систем различной стоимости и уровня качества.

Использование абразивных материалов

Как сделать точильный станок?

Электроточилку можно сделать самому и пользоваться ей для заточки стамесок, топоров, ножей, ножниц. Для этого нужно:

1. Найти старый редуктор, двигатель от стиральной машинки, точильный камень.
2. Сделать переходную пластину с отверстиями и прикрутить ее к двигателю.
3. На двигатель с пластиной примерить редуктор и отметить маркером места, где нужно сделать отверстия для крепления.
4. Пластина с креплением для удержания двигателя приваривается к основанию из металлического профиля.
5. По бокам привариваются крышки, в одной из них нужно сделать отверстие под тумблер включения.
6. Из металлических штырей делают подручник, который крепится к пластине. За счет болтов и резьбы его высоту можно регулировать или переставлять в горизонтальное положение.
7. Самодельный точильный станок готов к работе.
8. Во время заточки вода наливается прямо в поддон, который прикреплен к основанию с помощью магнита.

Дополнительные приспособления для станка

Станок для заточки сверл можно существенно усовершенствовать, если оснастить его дополнительными приспособлениями. Ниже рассмотрим их характеристики.

Так, шаблон для проверки можно сделать из листа тонкого металла диаметром в 1 мм. Для этого подойдет медь или алюминий. С помощью шаблона можно выявлять углы рядом с острием и между перемычками и рабочими краями, а также их продолжительность. Поскольку задний угол заточки сверла таким образом проверить вряд ли получится, можно выверить угол заострения. Шаблон вырезают перед первым применением сверла.

Также из полосок металла можно сделать маленькую приставку – направляющую, которую фиксируют на корпусе станка болтами. При работе станка сверло кладут на нее и подводят к точильному камню.

Угломер можно сделать посредством нанесения деления углов заточки на подставке. Можете отрезать немного металлического транспортира с угловыми отметками и прикрепить к подставке. Отрезать следует часть с углами от 30 градусов, поскольку при заточке более мелкие не применяются.

Значительно облегчить процесс заточки можно с помощью устройства, которое состоит из фиксированной станины и державки с отверстиями для вставки резаков разных размеров. При этом державка снимается. Станину делают из досок 50 мм, затем к ней крепят под углом в 32 градуса рейку, а она выставляет державку с инструментом под нужным углом.

Своими руками державку можно выпилить из бруска, его поверхность снимается под углом в 65 градусов, а скошенной частью кладут к рейке. В зависимости от типа заточки определяются и углы скашивания державки и рейки.

Также усовершенствовать работу станка по заточке сверл можно с помощью многофункционального механизма, который включает в себя такие элементы, как:

• транспортир;
• роликовые салазки;
• сверлильный патрон;
• вал;
• направляющая.

Направляющая должна быть широкой, а к ней прикрепляют транспортир. Для оси поворота есть болт, который вставляют в отверстие. С поворотной части ставят подвижную пластину и направляющие. На пластине нужно зафиксировать трубку и ось, которая с одной стороны заканчивается сверлильным патроном, а со второй рукояткой. Упорная пластина перемещаться будет с помощью резьбовой оси.

Внизу упорной пластины расположен ограничитель, который указывает нужный угол смещения и фиксирует в требуемом положении.

Принцип работы заточного механизма такой:

• сверло в патроне фиксируем;
• под требуемым углом стопорим упорную пластину;
• рукояткой по продольной оси вращаем инструмент;
• отмечается угол;
• резак переворачивается на 90 градусов и может обработать вторую часть сверла до определенного угла.

Как точат нож?

По указанным причинам была давно уже придумана технология заточки тяни-толкай (push-pull sharpening или пушпульная техника заточки):

1. Клинок толкают по оселку от себя с проворотом, держа обухом к себе, положение РК набегающее (скребущее);
2. Затем, не отрывая лезвие от оселка, тянут его обухом к себе с проворотом в обратную сторону, положение РК волочащееся;
3. Клинок переворачивают и повторяют пп. 1 и 2;
4. Пп. 1-3 повторяют, в каждом цикле уменьшая нажим, пока образующийся на РК заусенец не сойдет на нет (не слижется).

Пушпульная заточка бережет клинок, но требует от оператора высокого умения, т.к. в процессе заточки нужно непрерывно и точно соблюдать ряд условий, см. также рис. ниже:

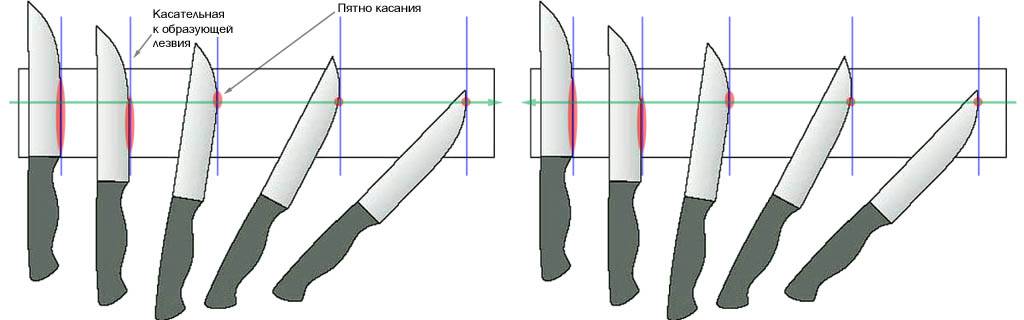

• Выдерживать угол наклона лезвия к оселку, плавно меняя его сообразно кривизне РК.
• Следить, чтобы касательная к образующей лезвия и поперечная ось пятна контакта РК с оселком совпадали.
• Также следить, чтобы ось пятна контакта всегда была перпендикулярна продольной оси оселка.
• Плавно менять нажим на клинок по мере изменения площади пятна контакта.

Соблюсти все эти условия одновременно, совершенно симметрично на прямом и обратном ходу клинка по оселку, очень трудно, а современный нож, как сказано выше, неправильной заточкой может быть испорчен. Любое бытовое приспособление для заточки ножей как раз и предназначено, чтобы избавить точильщика от непрерывного контроля хотя бы части указанных условий.

Ручная заточка ножа

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

• надежная и в то же время не слишком жесткая фиксация ножа в тисках;
• соблюдение величины угла, в процессе заточки угол должен быть постоянным;
• конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

Точилка для ножей своими руками

Станки с фиксирующимися лезвиями

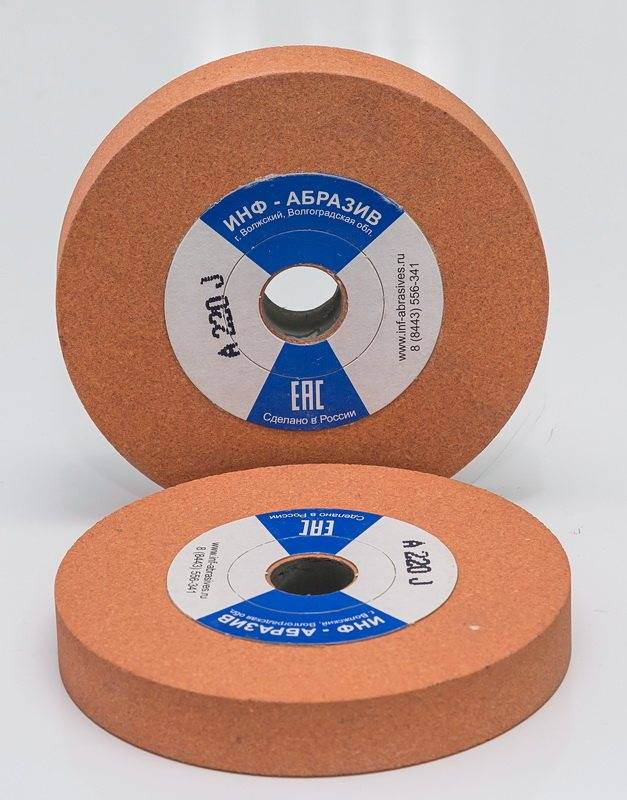

Выбор точильного круга

В непосредственной взаимосвязи с покупкой точильного аппарата находится выбор абразивных дисков, поскольку агрегат – это двигатель, а заточка происходит благодаря точильным кругам. В зависимости от состава выделю наиболее популярные виды точильных кругов.

• Шлифовальный круг из электрокорунда . Имеет маркировку 25А. Создан из мягких материалов, не перегревается во время работы, идеально подходит для заточки ножей, ножниц, садового инструмента.
• Шлифовальный круг из карбида кремния . Имеет маркировку 64С. Для этого диска характерна повышенная устойчивость к истиранию, во время работы диск нагревается, предназначен для заточки твердых сплавов. Ножи и садовый инвентарь на таком диске будут испорчены.
• Шлифовальный круг на вулканической основе . В составе имеет каучук и абразивный материал. Используется для шлифовки, снятия ржавчины, удаления заусенцев. Заточки инструмента на таком кругу не выйдет.

Состав круга влияет на мягкость точильного диска. Электрокорунд податливый материал, у таких кругов мягкость обозначается аббревиатурой СМ (средне-мягкая). Круги из карбида кремния средне-твердые, обозначаются СТ. Еще одна важная характеристика – зернистость точильного круга. Мелкое зерно используется для точной заточки (показатель 8, 12 или 16), крупное зерно – для грубых работ (показатель 25 и 40)

Также важно уметь читать информацию с точильного круга, чтобы правильно применять круг. Например, 150 8 32 12 СМ означает, что данный круг средне-мягкий, диаметром 150 мм, толщиной 8 мм, посадка 32 мм, зерно 12 – такой круг идеален для точной заточки кухонных ножей

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей. Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Плюсы и минусы точилки для ножей Лански

Точилки для ножей Лански популярны по многим причинам:

• большой выбор рабочих поверхностей, что позволяет найти инструмент для ножа любого типа;
• возможность довести кромку до идеальной остроты;
• возможность обрабатывать лезвия со всеми существующими углами заточки;
• удобство использования системы, она устроена так, что испортить клинок заусенцами, искривленными линиями не удастся;
• масса вариантов портативных точилок, которые можно брать с собой в поход;
• с системой не конфликтуют и бруски от других производителей, реально дополнить комплект камнями Лански, отсутствующими в наборе.

Некоторые разочаровываются именно в этой марке потому, что:

• при использовании системы нужно масло для очищения брусков, а оно пахнет и пачкает все вокруг;
• стоимость приспособлений довольно высока, даже если речь о карманном или базовом комплекте Лански;
• работать с длинным клинком придется довольно долго;
• нож с тонким обухом будет выскакивать из зажима;
• сами тиски недостаточно надежны;
• направляющий стержень приходится придерживать в отверстии пальцем;
• наборы нередко подделывают.

Смотрите в этом видео о плюсах и минусах точилки Лански для ножей:

Точит ли узкие ножи

Точилка Лански одинаково успешно точит узкие ножи и орудия с широким клинком. Но в первом случае нужно тщательнее поработать над его фиксацией в зажиме:

• клинок захватывается за край обуха;
• предварительно эту часть орудия можно замотать двусторонним скотчем.

Тогда узкий нож точно не выскользнет из тисков. Но работать с лезвием нужно аккуратно, чтобы не увеличить стачиваемую площадь.

Простое устройство для заточки ножей

Самое простое устройство для заострения ножей основано на использовании угловой рамы и оселка. Цена подобного примитивного устройства заводского производства достаточно высока, как высока цена и на сменные оселки, при этом сделать такое устройство для натачивания ножей в домашних условиях не составит мастеру ни малейшего труда. Понадобится следующий инвентарь:

1. Деревянные бруски одинакового размера – 4 шт.
2. Дрель (или любой другой инструмент для сверловки).
3. Болты и гайки (примерно по 4 шт.).
4. Оселок.
5. Транспортир.

Для начала нужно изготовить пару деревянных уголков, располагая бруски друг к другу строго под углом 90º (рис. 1). Получившиеся деревянные углы сомкнуть друг с другом параллельно как единое целое и просверлить насквозь отверстия по диаметру болтов. В отверстия вставить болты, и углы немного притянуть друг к другу гайками. Смысл этого изобретения в том, чтобы можно было произвести заточку просто держа нож вертикально по отношению к расположенному под заданным углом точильной поверхности.

При некоторой доработке приспособления можно зафиксировать и позицию ножа относительно заточного камня. Существенным недостатком подобного станка для ручной заточки выступает невозможность плавной регулировки угла наклона точильного камня.

Ход работы

Для начала следует изготовить корпус устройства. Стальные полоски изгибаются таким образом, чтобы фаски ножей, прижимаемых к концам дуги, были не только параллельны, но и находились в одной плоскости.

После изготовления дуги из такой же стальной полосы изгибается прижимная пластина, служащая фиксатором затачиваемых ножей

В корпусе и прижимной пластине просверливаются отверстия для болтов М12 или же М14. Стянув посредством болта и гайки корпус и прижимную пластину, зажимаем между ними ножи и проверяем прочность их прилегания к поверхности торца круга из наждака.

Если ножи расположены не под требуемым углом (фаски не прилегают точно к кругу), то устройство дорабатывают, подгибая до соответствующего уровня корпусную дугу. Если же ножи стоят правильно, то конструкция разбирается, а к дуге корпуса по обеим сторонам привариваются ребра жесткости.

Заточка ножей проводится лучше на наждачном камне, который вращается горизонтально. В этом случае при смачивании ножей водой, последняя остается на лезвии и камне дольше, обеспечивая их сохранность. Чаще опускайте ножи в воду. Это поможет избежать перегревания стали.

Устройство настольного электрического наждака

Ключевыми элементами настольного наждака является электрический двигатель и основание. Функциональные ножки прикрепляются с помощью специальных крепежей к рабочей столешнице. По обеим сторонам от электродвигателя расположены абразивные круги, которые установлены параллельно друг другу. Зернистость дисков различная — первый служит для грубого точения (крупнозернистый), второй — для финальной доводки.

• В наждаках используются силовые агрегаты асинхронного типа, которые работают практически бесшумно, обеспечивая максимальную скорость вращения.
• Диаметр абразивных дисков варьируется в пределах 100−250 миллиметров при толщине 15−32 мм. В некоторых случаях эту часть прикрывают защитным коробом. Вертикальные диски вращаются по направлению сверху вниз. Среди самых популярных решений — электрокорундовые и эльборовые диски.
• Подручник для опоры затачиваемого прибора движется ближе или даже от абразивного диска с учётом подходящего угла наклона. В универсальных станках предусмотрены дополнительные пазы для правки сверл.
• Защитный экран присутствует только на профессиональном оборудовании, хотя некоторые бытовые модели тоже оборудованы таким девайсом. В его качестве используется специальная пластина из пластика, которая предназначается для защиты мастера от контакта с разлетающимися искрами.
• Тумблер запуска и остановки, регулятор передач и другие элементы управления находятся на корпусе в удобном месте.
