Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Основные этапы обустройства навеса

Преимущества профильной трубы для изготовления каркасов

Каркасное строительство из профтрубы набрало популярность и не сдает позиций. Профилированные трубы позволяют создать красивые и крепкие конструкции самого различного назначения – от зонтика над песочницей до жилого, промышленного или коммерческого здания.

Профильная труба имеет массу преимуществ перед другими материалами, используемыми для каркасного строительства:

• Прочность. Металл значительно прочнее дерева, а особая формы сечения делает профилированные трубы менее подверженными деформации, чем круглые.
• Пожаробезопасность. Трубопрофиль не горит, не плавится, не выделяет токсичных веществ при нагревании.
• Легкость. Полые трубы просты в транспортировке и монтаже. Кроме этого, малый вес конструкции из профилированного металла позволяет обойтись без возведения монолитного фундамента.
• Вариативность способов соединения. Металл хорошо поддается как сварке, так и сверлению, поэтому для сборки можно использовать сварное соединение встык и внахлест, сопряжение при помощи уголков или фитингов в сочетании с обычными болтами и гайками.
• Сочетаемость с кровельными и отделочными материалами. Трубопрофиль поддается окрашиванию, не оказывает негативного воздействия на материалы, используемые для отделки стен и оборудования кровли. Кроме того, фермы из профилированных труб способны выдержать нагрузку не только от любого кровельного покрытия, но и толстого слоя снега в зимний период.
• Разнообразие форм профиля. Сечение профтрубы может быть прямоугольным, квадратным, овальным, треугольным. Под заказ металлопрокатные организации изготавливают и трубы с более сложным сечением. Такое многообразие трубопрофилей позволяет не только возводить конструкции различных размеров и форм, но и оригинально их декорировать.

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

• Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
• Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Расчет и изготовление ферм из профильной трубы

При распределенной нагрузке треугольные фермы имеют повышенный расход древесины. Кроме того, они имеют ряд конструктивных недостатков. Острый опорный узел сложен и допускает только шарнирное сопряжение с колоннами. Средние раскосы получаются чрезвычайно длинными, и их сечение приходится подбирать по предельной гибкости, что вызывает перерасход древесины.

Выбор типа решетки зависит от схемы приложения нагрузок, очертания поясов и конструктивных требований. Так, во избежание изгиба пояса места приложения сосредоточенных нагрузок следует подкреплять элементами решетки. Для обеспечения компактности узлов угол между раскосами и поясом желательно иметь в пределах Для снижения трудоемкости изготовления ферма должна быть по возможности простой с наименьшим числом элементов и дополнительных деталей. Треугольная система решетки имеет наименьшую суммарную длину элементов и наименьшее число узлов.

Различают фермы с восходящими и нисходящими опорными раскосами.

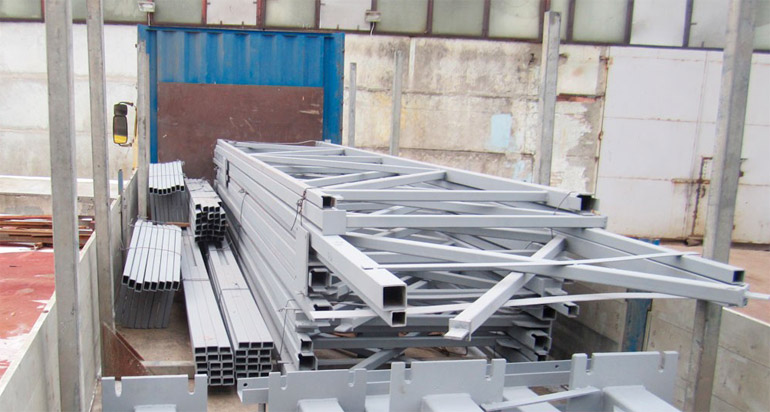

Конструкция и изготовление ферм

Если опорный раскос идет от нижнего опорного узла фермы к верхнему поясу, то его называют восходящим. При направлении раскоса от опорного узла верхнего пояса к нижнему — нисходящим.

В местах приложения сосредоточенных нагрузок например, в местах опирания прогонов кровли можно установить дополнительные стойки или подвески.

Эти стойки служат также для уменьшения расчетной длины пояса. Стойки и подвески работают только на местную нагрузку.

Преимущества и недостатки

Недостатком треугольной решетки является наличие длинных сжатых раскосов, что требует дополнительного расхода древесины для обеспечения их устойчивости. В раскосной системе решетки все раскосы имеют усилия одного знака, а стойки — другого. Так, в фермах с параллельными поясами при восходящем раскосе стойки растянуты, а раскосы сжаты; при нисходящем — наоборот. Очевидно, при проектировании ферм следует стремиться, чтобы наиболее длинные элементы были растянуты, а сжатие воспринималось короткими элементами.

Раскосная решетка более материалоемкая и трудоемка по сравнению с треугольной, так как общая длина элементов решетки больше и в ней больше узлов. Применение раскосной решетки целесообразно при малой высоте ферм и больших узловых нагрузках. Шпренгельную решетку применяют при внеузловом приложении сосредоточенных нагрузок к верхнему поясу, а также при необходимости уменьшения расчетной длины пояса.

Она более трудоемка, но в результате исключения работы пояса на изгиб и уменьшения его расчетной длины может обеспечить снижение расхода материала древесины. Если нагрузка на ферму может действовать как в одном, так и в другом направлении например, ветровая нагрузка , то целесообразно применение крестовой решетки.

Раскосы такой решетки могут быть выполнены из гибких элементов. В этом случае сжатые раскосы вследствие большой гибкости выключаются из работы и решетка работает как раскосная с растянутыми раскосами и сжатыми стойками.

Подготовка материалов и инструментов

Предварительные работы

Перед тем как приступать к строительству, определяемся с местоположением будущей беседки, затем подбираем подходящий чертеж, а также запасаемся инструментами и стройматериалами. Для выполнения работ понадобятся:

• профильные трубы квадратного (под опоры) и прямоугольного (под обрешетку и ограду) сечения;
• кровельный поликарбонат или иные отделочные материалы;
• бетон и цемент либо готовые опоры для столбчатого фундамента;
• фурнитура;
• краска или грунтовка, обладающая антикоррозийными свойствами.

При выборе подходящего места следуют общепринятым правилам. Это должно быть уединенное тихое место, желательно с красивыми видами. Участок должен хорошо просматриваться, чтобы сама беседка служила украшением. Если будете использовать ее под кухню, не стоит располагать строение далеко от дома.

Замеры и проект

Размеры строения определяются с учетом площади выделенного участка, далее уже подбирают проект. Поскольку трубы при необходимости можно гнуть, подходящих вариантов, простых и сложных, оказывается много. В схеме предусматриваются:

• точные размеры;
• расход стройматериалов;
• тип фундамента;
• форма кровли.

При необходимости можно остановиться на разборной конструкции. Собирается она за 2–3 часа, с наступлением заморозков конструкцию собирают и прячут в доме. Пол и фундамент делают из дешевых материалов, крепления осуществляются болтами.

Стационарная постройка потребует более надежного фундамента, времени на ее возведение уйдет больше. Внутри из кирпичей можно сложить печь или мангал, провести электричество, организовав уютное место для домашних посиделок. В таком случае беседку лучше делать шестиугольной или восьмиугольной, дымоход организуется через центральную часть скатной кровли.

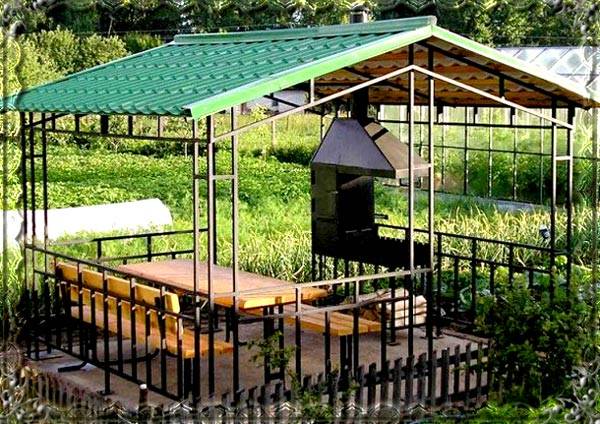

Можно построить разборную беседку и складывать ее на время заморозков

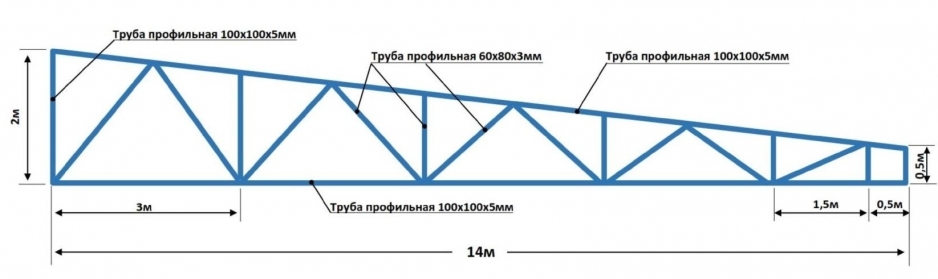

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

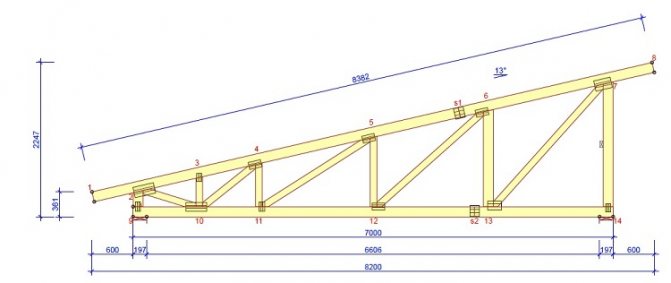

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Как самостоятельно заделать течь в трубе отопления без слива воды

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 50*50 до 80*80 кв. мм	сечение от 40*20 до 40*40 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 80*80 до 120*120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

• Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
• Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
• Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
• Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Что понадобится

Покрытие крыши гаража профнастилом стоит начинать с подготовки всех необходимых материалов и инструментов. Лучше запастись всем заранее, чтобы не прерывать рабочий процесс. Для того чтобы уложить профнастил на крышу гаража вам понадобиться:

1. Для резки листов пригодится ножовка по металлу. Чтобы ускорить работы по покрытию крыши профлистом, можно использовать электрические ножницы. Стоит отметить, что болгарку применять нельзя. Этот инструмент повредить защитное покрытие профнастила, и ваша кровля быстро выйдет из строя.
2. Отвертка. С ее помощью будут вкручиваться саморезы. Если есть, то лучше приготовить шуруповерт. В этом случае работы по покрытию гаража пойдут быстрее.
3. Также вам понадобятся дрель, молоток, измерительные приборы (рулетка, строительный уровень).

Кроме инструментов следует запастись и материалами. В первую очередь закупите профлист в нужном количестве. Определить сколько этого кровельного материала вам понадобится просто. Достаточно измерить площадь гаража. Плюс к этому добавить обязательные свесы. Они нужны для того, чтобы крыша защищала стены и фундамент гаража от атмосферных осадков. Также следует учитывать нахлест с которым будет укладываться профнастил.

Кроме кровельного материала нужно подготовить и гидроизоляцию. Конечно, ради экономии можно обойтись и без нее. Но чтобы гарантированно защитить имущество, находящееся в гараже от дождя, лучше немного потратиться.

Еще одни важный тип материала – это крепеж. Как правило, для этих целей используют саморезы для профнастила. Но брать обычный вариант нельзя. Саморезы должны иметь оцинковку, она будет служить защитой от коррозии. Также в комплект должны входить резиновый шайбы. Они служат уплотнителем, чтобы влага не проникла сквозь отверстия в профлисте.

Односкатная крыша на гараж из профнастила может быть выполнена и одним человеком. Материал не тяжелый, да и работать с ним легко. Но все-таки крыша, даже на таком небольшой строении как гараж – это травмоопасное место, поэтому стоит позаботиться о своем здоровье. Лучше всего выполнять работу с помощником. В таком случае и травму получить будет сложнее, и дело пойдет гораздо быстрее.

Особенности видов навесов по стропильным системам

Кровельный пирог

Для обустройства односкатной крыши недостаточно соорудить стропильную систему и закрепить на ней единственный кровельный слой – черепицу, профлист, поликарбонат или шифер. Такая конструкция будет ненадежной и не сможет полноценно выполнять защитные функции.

Кровля должна иметь сэндвичную структуру и состоять из нескольких слоев:

• внутренний отделочный материал;
• обрешетка;
• пароизоляционный слой;
• контробрешетка;
• утеплитель;
• гидроизоляционная прослойка;
• внутренний зазор для вентиляции (в невентилируемой кровле не предусматривается);
• внешнее кровельное покрытие.

Структура кровельного пирога может отличаться для холодной и теплой крыши. В первой не используется теплоизоляционный материал, но вместо него присутствует дополнительный слой гидроизоляции.Холодная кровля подойдет для неотапливаемых сооружений, в которых не требуется поддержание определенных условий микроклимата: например, крытых парковок или беседок.

В качестве кровельного покрытия могут использоваться разные материалы, в зависимости от бюджета, предпочтений и конкретных требований.

• Если применяются мягкие рулонные покрытия, необходимо использовать сплошную обрешетку из плит OSB или влагостойкой фанеры.
• Для жестких материалов, которые имеют стабильную форму, подойдет стандартная обрешетка из деревянного бруса или профильных труб.

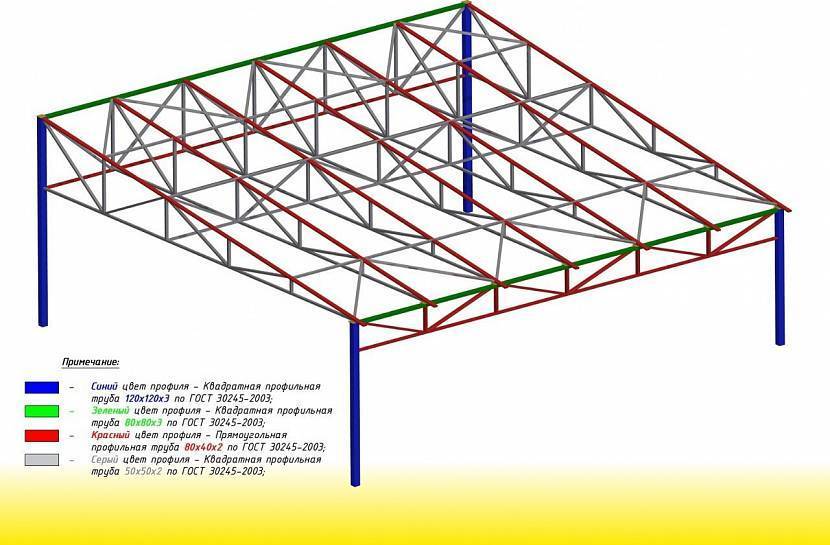

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Сфера применения

Кровли данного типа используются повсеместно:

1. Их применяют при строительстве навесов, террас, хозяйственных пристроек и др.
2. Они оптимально подходят для обустройства крытых парковочных мест для автомобилей, спецтехники и коммерческого транспорта: например, микроавтобусов и грузовых авто.

   Поскольку металлические стропила позволяют перекрывать широкие пролеты, это дает возможность создавать не одиночные крытые парковки, а просторные стоянки, рассчитанные на 4-5 машин и более.

3. Еще один вариант использования односкатных крыш из профильной трубы в частном строительстве – возведение беседок на территориях загородных домов и дач.
4. В коммерческой сфере такие конструкции применяют для строительства ангаров, цехов, мастерских и других объектов. Их целесообразно использовать при возведении крупных складских комплексов.

Последовательность выполнения работ

Строительство навеса осуществляется так:

1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
4. в выемках стойки укрепляют клиньями или подпорками;
5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.
