Инструкция, как сделать односкатную крышу террасы своими руками

Терраса над гаражом

При проектировании можно с максимальной эффективностью использовать окружающее пространство и строения, для размещения террасы. Примером такого рационального планирования, является терраса на крыше гаража, примыкающего к дому.

Выход на террасу из комнаты, которая может быть гостиной, бильярдной или просто небольшим вестибюлем – лучшее решение. Есть достаточно проектов с таким архитектурным решением.

Если нет гаража, то терраса может служить навесом для автомобиля. В этом случае, под полом террасы должна быть кровля для отвода дождевой воды.

Навес для автомобилей с террасой на верху

В завершение стоит отметить, что терраса имеет не только важное значение для организации отдыха. Но это еще и прекрасное архитектурное оформление здания. Часть кровли вырезано и чердак превратился в террасу

Часть кровли вырезано и чердак превратился в террасу

Даже типовому проекту она придаст привлекательность и некоторую индивидуальность. А затраты на ее строительство, намного меньше, чем пристройка полноценной комнаты. К тому же для террасы на крыше не нужен фундамент и свайные опоры.

План подготовки

Давайте попробуем пошагово разобраться, как нам возвести крышу своими руками. В первую очередь, необходимо решить, куда будет направлен скат крыши, для этого вам следует определить, какая сторона является ветреной

Правильное расположение позволит увеличить срок службы кровли и обеспечить надежность всей конструкции.Уделите особенное внимание стропилам, которые должны быть спроектированы таким образом,  чтобы каркас помогал равномерно распределить поступающую нагрузку. При расчете рекомендуется учитывать справочные данные (они для каждого региона свои), обязательно уточните их, чтобы в будущем избежать непредвиденных проблем с крышей. Учтите, что чем больше в регионе осадков, тем наклон кровли должен быть сильнее

Учтите, что чем больше в регионе осадков, тем наклон кровли должен быть сильнее.

Следует так же обращать внимание и на эксплуатационные особенности выбранного вами материала. Например, рулонное покрытие лучше всего использовать, когда угол наклона не превышает 10 градусов, а шифер подойдёт, если наклон не более 20 градусов. В случаях, когда уклон составляет 20-35 градусов, то надежнее всего обустроить фальцевую крышу или воспользоваться черепицей

Кроме того, обратите внимание на степень гладкости выбранного материала. Чем она выше, тем меньше градусов должен составлять угол наклона

В случаях, когда уклон составляет 20-35 градусов, то надежнее всего обустроить фальцевую крышу или воспользоваться черепицей

Кроме того, обратите внимание на степень гладкости выбранного материала. Чем она выше, тем меньше градусов должен составлять угол наклона

Односкатная крыша может быть построена специалистами, очень много фирм в настоящее время занимается возведением кровель такого типа. Но ведь так приятно осознавать, что крышу над головой вы смастерили своими руками.

Если постройка будет расположена на открытой местности, то следует сделать уклон ската меньше, чтобы снизить парусность. А когда дом окружен большим количеством деревьев, то уклон наоборот, следует увеличить, для того, чтобы осадки сами собой сходили с крыши.

Возведение крыши

Одна из сторон беседки выше другой на 20 см. Угол уклона может быть даже больше, приведенный вариант один из самых минимальных. Тем не менее этого достаточно, чтобы продолжить дальнейшее строительство крыши.

Следующим этапом будет установка стропил, поверх них уложить обрешетку и сверху покрыть кровлей — в нашем случае используется ондулин. Прежде чем приступать к практической части, разберемся с теорией.

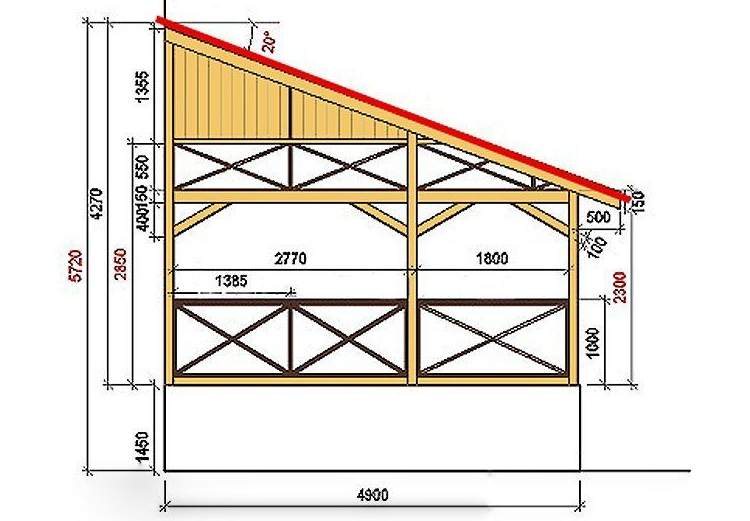

Чертежи

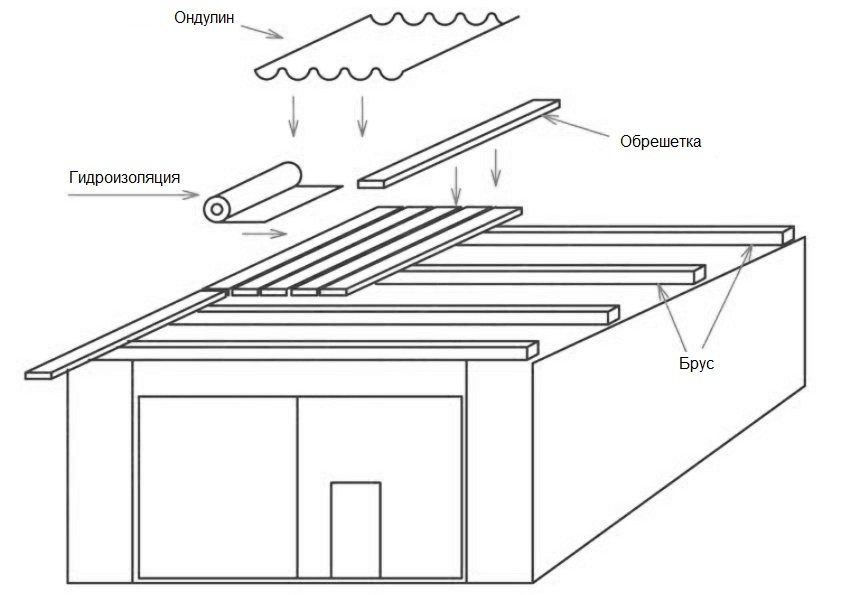

Ниже показан классический пример укладки кровли из ондулина поверх односкатной крыши. В случае с нашей беседки вместо бруса у нас используются обычные доски 25 на 100 мм, а гидроизоляция просто пропускается (хотя я бы вам рекомендовал обязательно выполнить этот этап).

Монтаж односкатной крыши с ондулином

В дополнение я бы хотел показать, на основе чего мы используем классическую деревянную обрешетку без каких-либо дополнительных подстропильных ног, опор и стоек

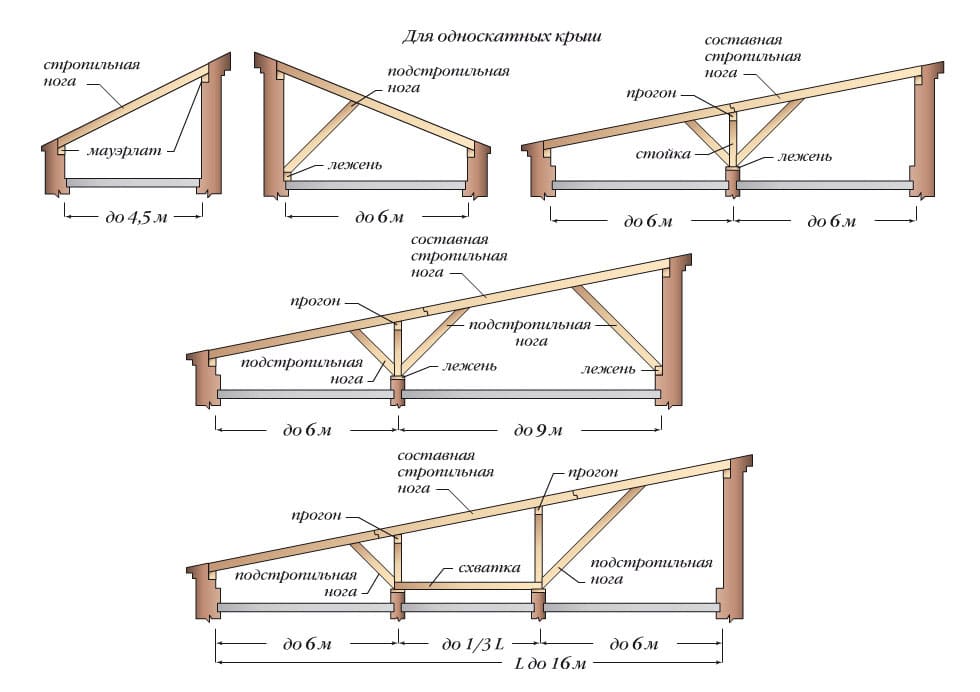

Внимание на схему ниже

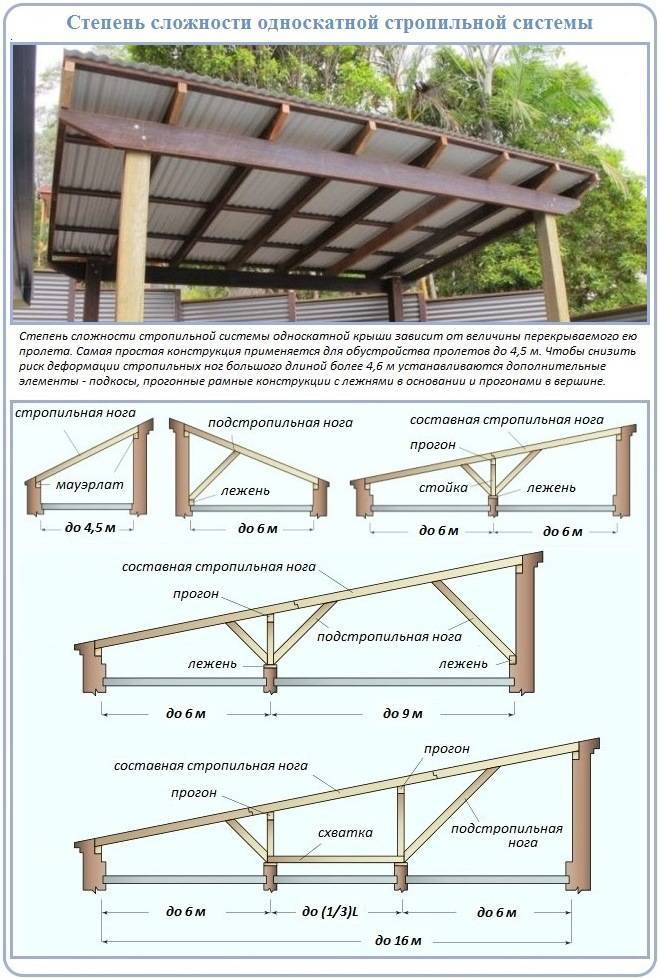

Варианты установки стропил для односкатной крыши с пояснениями

Так как размеры будущей беседки небольшие (всего лишь 3 на 3 метра), то и смысла дополнительных пор нет. Лишь при длине крыши более 4,5 метра имеет смысл поставить лежень, чтобы стропила не прогибались под действием снега или каких-то атмосферных воздействий.

Стропильная система

Поверх параллельных брусков обвязки происходит укладка стропильных ног. Причем делается это с хитростью: доски укладываются поперек, стороной 25 мм вниз и вверх, а 100 мм по бокам. Делается это для создания дополнительной твердости, так как продавить классическую доску не составит труда, а в этом случае придется постараться.

Крепление осуществляется с помощью металлических уголков, никаких дополнительных распилов не нужно.

Стропила

Обшивка обрешеткой

Поверх стропил укладывается такая же доска 25 на 100 мм в количестве девяти штук. Кладется она уже широкой стороной вниз, так как на неё в дальнейшем будет крепиться кровля.

Обрешётка

Парогидроизоляция и утепление

Если планируется утепленная крыша либо вы хотите дополнительно защитить материал и интерьер от влаги, то вам необходимо будет проложить дополнительные слои парогидроизоляции и утеплителя.

В данном случае вся технология начинается с прокладки пароизоляции под стропилами. Затем необходимо уложить утеплитель в ячейки между стропил. Поверх конструкции уложить влагозащитную мембрану (гидроизоляция), на которую крепится контробрешётка и обрешётка. И только после этого кладется кровля.

Утепленная крыша с изоляцией

Данный этап можно пропустить, если ваша беседка планируется открытой. Для таких сооружений достаточно стропил и обрешётки, поверх который крепится кровля.

Выбор и укладка кровли

Напомню, что этап с парогидроизоляцией и утеплением можно пропустить. К моменту укладки кровли ваша крыша должна выглядеть из двух перпендикулярных рядов стропил и реек обрешётки.

Благодаря большому выбору кровельных материалов, вы сможете подобрать оптимальный для себя вариант. Возможно, у вас есть доступ к какому-либо материалу (например, профнастилу), который прекрасно подойдет для подобной крыши. Поэтому однозначно определить необходимую кровлю невозможно — каждый решает по своему усмотрению.

В данном случае хозяин отдал предпочтение ондулину (еврошифер). Это качественный и надежный материал, который очень удобно укладывать на односкатную крышу (про мягкую черепицу я бы такого не сказал). Поэтому если у вас есть возможно использовать данный материал, то смело начинайте заниматься укладкой.

Строительство двухскатной крыши пошагово

Монтаж

Порядок крепежа, сборки каркаса из разных материалов отличаются. Рассмотрим каждый из них по отдельности.

Металлической

Последовательность монтажа:

1. Подготовка ферм. Собирать и сваривать элементы между собой лучше на земле.
2. Крепеж вертикальных стоек каркаса. Вертикальность установки проверяется отвесом.
3. К стойкам привариваются трубы в горизонтальном положении. Все сварочные швы зачищаются.
4. Ферма поднимается наверх. Одному этого сделать не выйдет, поэтому придется привлекать помощников.

Готовый каркас обезжиривается, обрабатывается антикоррозийным составом и красится в нужный цвет.

Для удобства сборки на земле лучше предусмотреть специальные опорные мостики, что будут шире, чем каркас. На них сваривать элементы конструкции будет проще.

Деревянной

Порядок монтажа проводится в следующем порядке

1. Пропитывают деревянные элементы защитным средством – антисептиком.
2. Производят крепеж мауэрлата. Его толщина равна толщине опорных стенок. Мауэрлат гидроизолируют, крепят четко горизонтально.
3. На мауэрлате делают отметки, где будут монтироваться стропила. Выпиливаются под них проемы.
4. Если пролеты будут большой длины, то потребуется по длине сращивать стропила, усиливая их металлическими уголками или пластинами.
5. Фермы крепят так, чтобы был выступ минимум на 30 см за пределы мауэрлата. Фиксация проводится болтами, металлическими скобами.
6. Выставляются подпорки. Они нужны в случае, когда длина стропил свыше 4,5 м.
7. Набиваются планки обрешетки.
8. Изнутри каркаса монтируется потолочное перекрытие. Утепление подкровельного пространства, если это предусмотрено проектом.

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.

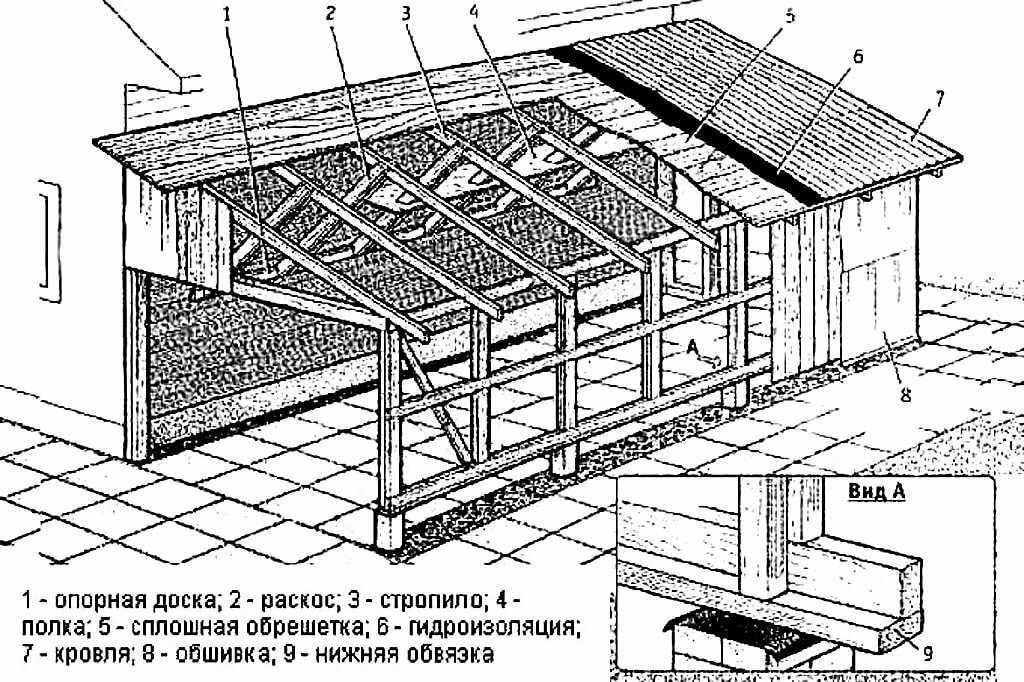

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Конструкция

Суть конструктивных особенностей такого архитектурного элемента отображена в его названии. «Односкатная» крыша означает, что кровля имеет лишь один скат, а не два или более, как это обычно принято.

Терраса или веранда в такой конструкции дома располагается сзади или впереди здания. Крыша может ее покрывать, как бы заходя на нее, или же для террасы обустраивается отдельная односкатная крыша.

В стропильной системе односкатной крыши есть отдельные стропила, которые опираются концами на противоположные стены здания. В качестве поддерживающих опор могут применяться специальные опорные столбики.

Обязательным условием установки стропильных ног будет опора под коньковым концом ноги.

Если смотреть на схему или чертеж такого проекта, то будет видно, что одна стена здания, зачастую передняя, будет всегда выше задней стены. За счет этого образовывается один скат. Благодаря такой конструкции стропильная система получается очень простой и возвести ее может даже человек, не имеющий опыта в данной сфере.

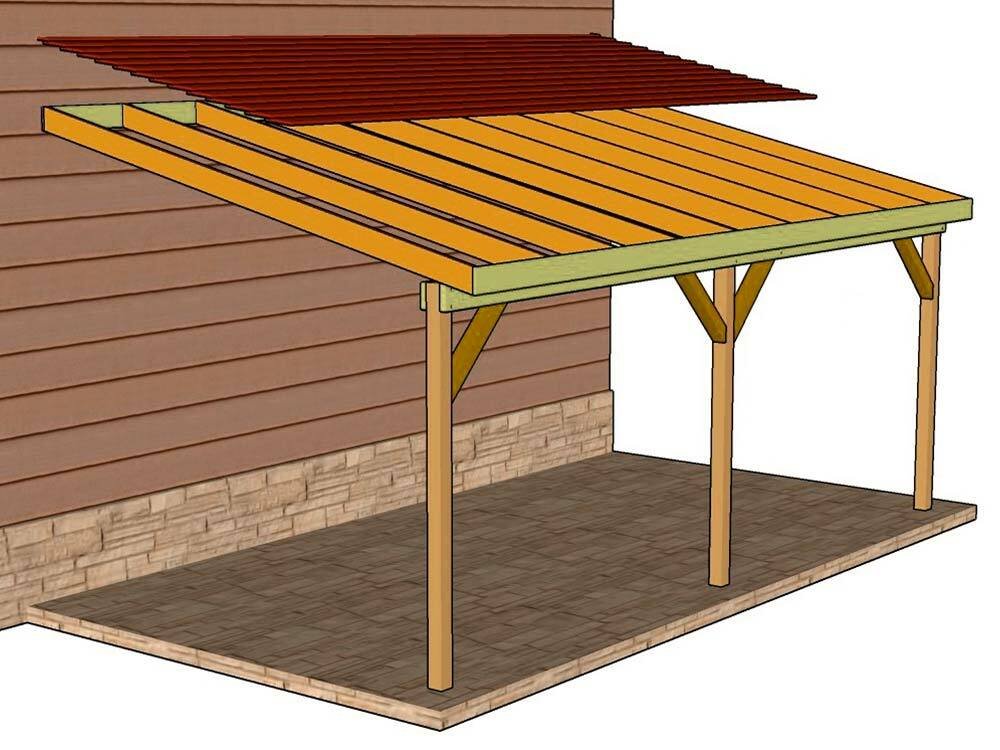

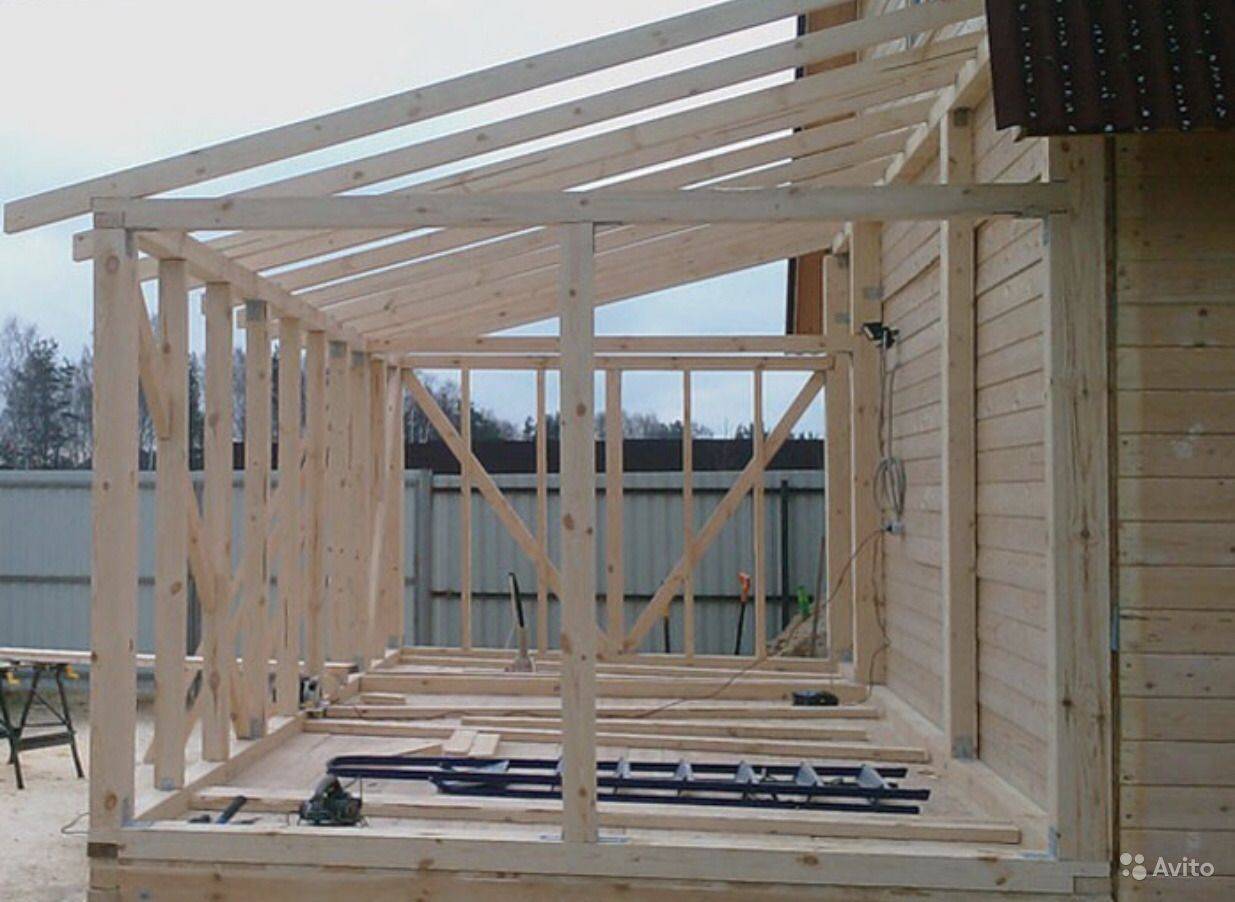

Устройство стропильной системы односкатной крыши террасы на фото:

Если несущая способность стен достаточная, то стропильная система односкатной крыши может опираться на мауэрлат, который закрепляют к стене. Для равномерного распределения нагрузки верхний ряд кладки стены армируют продольной арматурой. Это касается стен, изготовленных из кирпича или блоков бетона.

Иногда для укрепления последнего ряда на нем заливают армопояс. При строительстве террасы на нижнем этаже проектирование стропильной системы должно быть таким, чтобы часть односкатной крыши заходила на террасу и покрывала ее.

Важные особенности монтажа

1. Для крепления стропил к дому можно обойтись без пазов. Тогда используют кронштейны в виде буквы “П”. Эти детали устанавливаются в перевернутом виде и прикрепляются к стене.
2. Если применяются подкосы, угол между ними и стеной здания должен быть менее 45°.
3. Если подкосы нижним концом прикрепляются к стене дома, для них также надо сделать пазы. Дополнительно обеспечивают фиксацию уголками.
4. Если длина стропил рассчитана заподлицо со стеной пристройки и не позволяет сделать козырек, для него прибивают дополнительные доски. Так называемые, “кобылки”.
5. Периметр крыши обшивается ветровой доской или металлической торцевой планкой. Второй вариант подходит, когда кровельным покрытием выбирают металлочерепицу.

​

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система

• Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
• Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
• Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.

2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Отрицательные стороны использования прозрачной кровли

Строить светопропускающую крышу сложно и тяжело

В отличие от металлического профнастила или оцинкованного металлошифера, обращаться с полимерным и, тем более, минеральным стеклом необходимо крайне осторожно. Чаще всего материалы, используемые для обустройства стеклянной поверхности, обладают небольшой прочностью и жесткостью, поэтому при укладке на каркас потребуется соблюдать определенные правила обращения. Ходить по кровельному покрытию из прозрачного пластика не рекомендуется даже при использовании монтажных трапов и специальной обуви

Ходить по кровельному покрытию из прозрачного пластика не рекомендуется даже при использовании монтажных трапов и специальной обуви.

Вторым серьезным недостатком прозрачной крыши, как ни странно, является ее нерегулируемое светопропускание. Ранней весной и поздней осенью для террасы лучше всего подойдет абсолютно прозрачная стеклянная или поликарбонатная крыша. Летом же под таким навесом будет невыносимо жарко, поэтому на летний период лучшим вариантом окажется покрытие с частичным рассеиванием солнечных лучей.

Обычная окрашенная половая доска, ламинат или линолеум для террасы с прозрачной крышей непригодны. Покрытие нагревается до высокой температуры и быстро выходит из строя. Если терраса выполнена в виде части фасада дома, то лучшим вариантом будет палуба или пол из неокрашенной липовой доски, уложенной с вентиляционным зазором в 3-4 мм.

Для веранды с прозрачной крышей, примыкающей к крыльцовой площадке, идеальным решением будет пол из пористой керамической плитки или известняка.

Выбор кровельного материала

Для пристройки чаще всего выбирают тот же кровельный материал, что и на жилом доме. Это позволит сохранить стилистическое единство и сэкономить на приобретении материалов.

Рынок предлагает большое разнообразие кровельных материалов. Наиболее популярными среди них являются.

Металлочерепица

Имитация черепичной кровли из холоднокатаного стального листа с многослойным полимерным покрытием обладает следующими достоинствами:

• прочность;
• надежность;
• внешний вид.

Свойственны металлочерепице и ряд недостатков:

• большой вес кровли;
• высокая точность монтажа стропильной системы;
• требуются опытные монтажники.

Хороша для односкатной или двухскатной крыши. При раскрое для шатровой кровли дает много отходов. Если дом покрыт металлочерепицей – хороший вариант для крыши веранды.

Мягкая кровля

Мягкая кровля выполняется из отформованных целлюлозных листов, пропитанных битумом. Сверху на них напыляется покрытие из кварцевого песка. Поставляется в виде рулонов, применяемых обычно на плоских кровлях, и в виде сегментированных листов.

Фигурные сегменты формируются на заводе и укладываются с многократным перекрытием. Они крепятся кровельными гвоздями и предварительно нанесенной на листы мастикой. На каждую точку крыши приходится от 4 до 6 слоев кровельного материала.

Отличительные черты:

• эстетичный внешний вид;
• высокая надежность;
• простота монтажа;
• наилучшая звукоизоляция.

К минусам покрытия относят:

• цена;
• аккуратность при монтаже;
• трудности при покрытии крыши сложной формы.

Материал сочетается как с деревянными, так и с кирпичными домами. Способность заглушать шум дождя делает материал хорошим выбором для крыши над открытой верандой.

Композитная черепица

Это разновидность металлочерепицы, в которой на стальной лист напылены слои эпоксидной грунтовки, каменной крошки и защитный слой акриловой эмали.

Плюсы:

• внешний вид;
• прочность к механическим воздействиям;
• увеличенный срок службы.

К недостаткам материала относятся высокая цена и большой вес, требующий усиленной стропильной системы. Используется, как правило для пристроек к дому, также перекрытым композитной черепицей.

Профнастил

Это упрощенная версия металлочерепицы, на стальном листе отштампованы продольные ребра жесткости. Кровля из профлиста недорога и надежна.

К преимуществам материала относятся:

• доступная цена;
• высокая прочность;
• простота монтажа.

Свойственны ему и недостатки:

• неэстетичный внешний вид;
• повышенный вес.

Ввиду ограниченной эстетичности используется в качестве бюджетного варианта, например, для крыши веранды, пристроенной к дому в садоводстве.

Ондулин

Ондулин представляет собой листы из целлюлозного материала, пропитанные битумом и окрашенные специальным покрытием. Листы размеров 2*1 м отформованы и имитируют волнистый шифер.

Достоинства:

• доступная цена;
• стойкость к атмосферным явлениям, включая слабые концентрации щелочей и кислот;
• малый вес;
• легкость монтажа;
• шумоизоляция.

Недостатки:

• низкая механическая прочность;
• горючесть;
• выцветание на солнце;
• покрывается мхом в затененных местах.

Чем покрыть крышу веранды на даче? Ондулин – недорогое и быстрый ответ на этот вопрос.

Фальцевая кровля

Плоские листы металла соединяются продольными швами, в которых края листов загибаются друг относительно друга.

Плюсы:

• низкая цена материала;
• высокая герметичность швов;
• малый вес;
• хорош для крыш сложной формы.

Минусы:

• низкая шумоизоляция;
• требуется усиленная теплоизоляция;
• накапливает статические заряды электричества;
• высокая трудоемкость и высокая сложность монтажных работ.

Стоимость квадратного метра такой кровли получается весьма высокой, ее используют в основном те, кто умеет фальцевать стыки самостоятельно. Для крыш пристроек частных домов применяется редко.

Технологии состыковки крыши пристройки и дома

План монтажа конструкции

Настил обрешётки для будущей крыши

Односкатная крыша может быть установлена за один день своими руками, это вдвое-втрое быстрее, чем двускатная. Попробуем пошагово соорудить крышу для небольшой беседки с помощью бюджетного шифера.  Уклон составит 20 градусов.

1. В первую очередь уложим на все стены мауэрлат при помощи анкерных болтов.
2. Стропильные брусья укладываем на расстоянии 70-80 см друг от друга и скрепляем длинными гвоздями на 100.
3. Затем прибиваем обрешетку, а ее брусья располагаем под углом 90 градусов по отношению к стропилам.
4. Укладываем полиэтилен, который служит гидроизоляцией, снизу вверх, затем закрепляем степлером. Внахлест укладываем отдельные листы.
5. С помощью шиферных гвоздей закрепляем листы шифера тем же способом, что и полиэтилен.
6. Прибиваем ветровые доски, которые защитят шифер от ветра и попадания воды, сверху вниз.

После выполнения этих этапов можно считать, что крыша почти построена, осталось лишь установить мелочи, такие как водосток и флюгер, по желанию.

Таким образом, односкатная крыша была установлена нами за один день своими руками. Как видите, все делается достаточно быстро и просто, нужно лишь все делать пошагово и следовать определенному порядку, а также не забывать про советы специалистов.
