Онлайн калькулятор расчета массы и длины металла

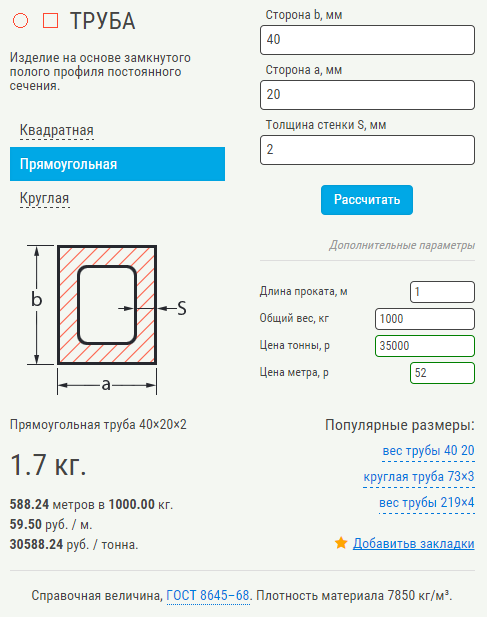

2 Как вычислить массу профиля прямоугольного сечения?

Наиболее распространенные типы профилей, с которыми приходится сталкиваться в быту – это, в первую очередь, металлические изделия круглого или прямоугольного сечения. К первым можно отнести прутки, арматуру, трубы, а второй тип – это полые профили с квадратным сечением, металлические балки, и даже обычный катаный лист входит в эту же категорию. Проще всего рассчитать изделия с прямоугольным профилем, поэтому начнем ознакомление с вычислением именно такого типа продуктов проката.

Формула для определения массы любого металлического изделия, независимо от его сечения: m = pV, где p – плотность, а V – объем. Те, кто знаком с химией, знают: сколько существует химических элементов, столько же и соответствующих им плотностей. Следовательно, каждому металлу или сплаву соответствует определенная, характерная ему величина этого значения, которую можно узнать в ГОСТе. А вот объем надо высчитывать, причем исходя из формы профиля, для чего подключаются знания геометрии.

Сначала узнаем площадь сечения: для листа – перемножая толщину и ширину, для трубы квадратного сечения – складываем величины сторон и умножаем на толщину стенки. Затем умножаем результат на длину изделия. Таким образом, для листа у нас получается формула массы mЛ = ABLp, а вес квадратного профиля mКП = b2(A+B)Lp, где A и B – ширина сторон профиля, b – толщина стенки изделия, L – длина, а p – плотность металла.

1 Чем усложняется расчет веса металла?

Кузнечное искусство давно отошло на второй план, и сегодня основным источником стальных, чугунных или медных изделий стала металлургия. Продукция проходит различные виды обработки, претерпевает изменения на всевозможных станках, однако следует разделять способы обработки. Прежде всего, это холодный и горячий прокат. Разница между ними огромна, поскольку воздействие на металл при высоких или низких температурных режимах дает определенные отличия в результатах. В частности, речь идет о геометрии проката.

Техпроцесс при обоих видах обработки один и тот же – заготовка размещается между двумя вращающимися в разных направлениях валами, которыми и прессуется до нужного состояния профиля. Ввиду того, что холодный прокат не связан с продолжительным нагревом металла до высоких температур, и обработка осуществляется в большей степени за счет механической нагрузки, а не пластичности материала, лист получается ровнее. Горячий прокат, наоборот, изготавливается при постоянной термообработке, обычно это твердые сплавы, имеющие незначительную пластичность.

Таблицы веса 1 метра круглых труб различных металлов и сплавов по всем доступным ГОСТ и ТУ

Наименование и размеры трубыДиаметр, ммТолщина стенки, ммВес метра трубыМетров в тоннеПлотность, кг/м³Стандарт
Труба 57х35734.0000 кг.250 м.7850ГОСТ 10704-91
Труба 57х3.5573.54.6200 кг.216.5 м.7850ГОСТ 10704-91
Труба 57х45745.2300 кг.191.2 м.7850ГОСТ 10707-80
Труба 76х3.5763.56.2600 кг.159.7 м.7850ГОСТ 10704-91
Труба 89х3.5893.57.3800 кг.135.5 м.7850ГОСТ 10704-91
Труба 89х48948.3800 кг.119.3 м.7850ГОСТ 10704-91
Труба 108х3.51083.59.0200 кг.110.9 м.7850ГОСТ 10704-91
Труба 108х4108410.2600 кг.97.5 м.7850ГОСТ 10704-91
Труба 108х5108512.7000 кг.78.7 м.7850ГОСТ 10704-91
Труба 133х4133412.7300 кг.78.6 м.7850ГОСТ 10704-91
Труба 159х4159415.2900 кг.65.4 м.7850ГОСТ 10704-91
Труба 159х4.51594.517.1500 кг.58.3 м.7850ГОСТ 10704-91
Труба 159х5159518.9900 кг.52.7 м.7850ГОСТ 10704-91
Труба 159х6159622.6400 кг.44.2 м.7850ГОСТ 10704-91
Труба 219х6219631.5200 кг.31.7 м.7850ГОСТ 10704-91
Труба 219х7219736.6000 кг.27.3 м.7850ГОСТ 10704-91
Труба 219х8219841.6300 кг.24 м.7850ГОСТ 10704-91
Труба 273х8273852.2800 кг.19.1 м.7850ГОСТ 10704-91
Труба 325х6325647.2000 кг.21.2 м.7850ГОСТ 10704-91
Труба 325х8325862.5400 кг.16 м.7850ГОСТ 10704-91
Труба 426х8426882.4700 кг.12.1 м.7850ГОСТ 10704-91
Труба 426х1042610102.5900 кг.9.7 м.7850ГОСТ 10704-91
Труба 530х85308102.9900 кг.9.7 м.7850ГОСТ 10704-91
Труба 530х1053010128.2400 кг.7.8 м.7850ГОСТ 10704-91
Труба 630х86308122.7200 кг.8.1 м.7850ГОСТ 10704-91

3 Определяем вес профиля круглого сечения

Очень часто для строительных работ приходится закупать пруток, арматуру и, конечно, трубы, без которых невозможно обеспечить снабжение дома холодной и горячей водой. Но предварительно нужно рассчитать массу металлического изделия, чтобы правильно организовать транспортировку.

Если вы приобретаете пруток или арматуру, все довольно просто, берем все ту же общую формулу для определения массы профиля m = pV, и все, что нам остается сделать – это найти объем.

Начинаем с вычисления площади сечения, которое, впрочем, отличается от расчетов для квадратного профиля. В данном случае формула будет выглядеть так: S = πD2/4. Результат умножаем на длину и получаем объем V = SL. В итоге m = (πD2/4)Lp. Так можно рассчитать любой вес стального круга: хоть проволоки, хоть арматуры. Массу последней можно узнать и из таблицы:

Диаметр арматуры

Вес 1 метра арматуры

Погонных метров в тонне

d 6

0,222

4504,5

d 8

0,395

2531,65

d 10

0,617

1620,75

d 12

0,888

1126,13

d 14

1,21

826,45

d 16

1,58

632,91

d 18

2

500

d 20

2,47

404,86

d 22

2,98

335,57

d 25

3,85

259,74

d 28

4,83

207,04

d 32

6,31

158,48

d 36

7,99

125,16

d 40

9,87

101,32

d 45

12,48

80,13

d 50

15,41

64,89

d 55

18,65

53,62

d 60

22,19

45,07

d 70

30,21

33,1

d 80

39,46

25,34

Другое дело, если вам нужно рассчитать трубу круглого профиля. Здесь дело придется иметь уже с внутренним и внешним диаметром, а также с толщиной стенки. В основе всего будет лежать все та же формула массы, определяемой по произведению объема и плотности. Объем же, как вы помните, можно найти, перемножив площадь сечения и длину изделия.

Второе значение определяется путем простейших измерений, а первое, то есть площадь сечения, находим по формуле S = π(D2 – d2)/4. Здесь D – внешний диаметр, а d – внутренний диаметр, которые мы определяем по формуле d = D – 2b, где b – толщина стенки профиля. В итоге формула массы трубы с круглым сечением будет выглядеть следующим образом: m = (π(D2 – (D – 2b)2)/4)Lp.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

  1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
  2. Возводим 4,5 в квадрат, получается 2,025 см2.
  3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Общие подходы или немного скучной теории

Для определения веса любого предмета достаточно умножить его объём на удельный вес. Если с удельным весом всё более-менее понятно, то объём определить труднее (если не рассматривать такие простые формы как куб). Наиболее общим принципом расчёта объёма считается принцип Гюльдена, когда площадь поперечного сечения какого-либо предмета умножают на его высоту. С высотой металлоконструкции проблем также обычно не возникает, её легко (либо почти легко) замерить непосредственно, особенно, если сечение по высоте постоянно. Так можно поступить в отношении стальных труб любого сечения и профиля, двутавров, швеллеров, уголков и т.д. Метод определения массы металлических предметов сложных и непостоянных по высоте форм рассмотрим позднее.

Расчеты внутреннего оборота металла для производства

Залогом эффективности металлургического производства являются точные расчеты внутреннего потребления. Технологические процессы здесь многоступенчаты, поэтому точное определение потребности в передельном металле для проката того или иного профиля имеет решающее значение.

Например, для проката уголка 50х50 миллиметров в количестве 5000 тонн требуется квадрат 50х50 мм как заготовки (название – заготовка для переката, подкат, передельный металл). Чтобы обеспечить выполнение производства монтажной партии указанного объема, нужно задать в производство 5000 * 1,25 = 6125 тонн заготовки. Металлургическое производство является одним из самых организованных производственных процессов. Без четкой организации потоков, а также  согласованности действий персонала зависит эффективность производства. А для  достижения  успеха необходим достоверный расчет.

Таблица плотности металлов и сплавов

Сталь
маркаплотность, кг/м3
08X137760
08X17T7760
08X18H107850
08X18H10T7900
09Г2С7850
107850
10X17H13M2T7900
10X17H13M3T7900
10ХСНД7850
110Г13Л7820
12Х137720
12Х18Н10Т7900
12Х1МФ7800
14Х17Н27750
15Х25Т7700
15Х5М7750
15ХСНД7850
207850
20Л7850
20Х137670
20Х23Н187900
30Х7820
30Х137670
38ХН3МА7850
40Х7820
40Х137650
457820
5ХНМ7800
60Г7810
60С2А7680
657810
65Г7850
707810
95Х187750
AISI 3047850
AISI 304L7850
AISI 316L8000
AISI 316Ti7950
AISI 3217900
AISI 4097760
AISI 4107720
AISI 4207650
AISI 420S7670
AISI 4307720
AISI 4397700
AISI 904L7960
Р6М58300
Ст17850
Ст3кп7800
Ст3пс7800
Ст3сп7870
У107810
У10А7810
У12А7810
У77830
У87840
У8А7830
Х15Н608500
Х20Н808400
Х23Ю5Т7210
ШХ157810
ШХ47850
Чугун
маркаплотность, кг/м3
СЧ106800
СЧ157000
СЧ207100
СЧ257200
СЧ357400
Алюминий
маркаплотность, кг/м3
14202470
А52710
А852700
А972710
А952710
А992700
А9992710
АВ2700
АД2710
АД02710
АД12710
АД312710
АД332710
АК42770
АК4-12800
АК5М72850
АК62750
АК82800
АЛ12750
АЛ192780
АЛ22650
АЛ32700
АЛ322650
АЛ42650
АЛ52680
АЛ72800
АЛ82550
АЛ92660
АМг12670
АМг22680
АМг52650
АМг32670
АМг5П2650
АМг62640
АМц2730
АН-2.57800
В652800
В932840
В942850
В952850
ВАЛ102800
Д12800
Д162800
Д182760
Д192760
Бронза
маркаплотность, кг/м3
БрА58200
БрА77800
БрА9Ж3Л7600
БрА9Ж47600
БрАЖ9-47600
БрАЖМц10-3-1.57800
БрАМц9-27600
БрАЖН10-4-47500
БрБ28200
БрБ2.57800
БрКМц3-18400
БрКН1-38800
БрО108800
БрО10Ф18760
БрО10Ц28500
БрО5Ц5С58800
БрО8С129100
БрОФ6.5-0.157800
БрОФ7-0.27800
БрОЦ4-38800
БрОЦС4-4-2.57800
БрОЦС4-4-49100
БрХ18900
БрС309540
Латунь
маркаплотность, кг/м3
Л598400
Л608400
Л638440
Л668470
Л688600
Л708610
Л758630
Л808660
Л858750
Л908780
Л968850
ЛА77-28600
ЛАЖ60-1-18200
ЛЖМц59-1-18500
ЛЖС58-1-18400
ЛК80-38200
ЛМц58-28400
ЛО60-18500
ЛО62-18500
ЛО70-18600
ЛС59-18450
ЛС63-38500
ЛС64-28500
ЛЦ16К48300
ЛЦ23А6Ж3Мц28500
ЛЦ30А38500
ЛЦ38Мц2С28500
ЛЦ40С8500
Магний
маркаплотность, кг/м3
МА11760
МА111800
МА141800
МА151830
МА21780
Ма2-11790
МА51800
МА81780
Мг951740
МЛ101780
МЛ121810
МЛ191790
МЛ21800
МЛ31780
МЛ41830
МЛ51810
МЛ61810
МЛ91760
Никель
маркаплотность, кг/м3
НХ98700
Медь
маркаплотность, кг/м3
БрКд18940
БрНБТ8830
БрНХК8850
БрХ8920
БрХЦр8900
М08940
М008940
М00б8940
М0б8940
М0к8940
М18930
М1к8940
М1р8940
М1ф8940
М28940
М38940
М3р8940
МК8920
МН198900
МНЖ5-18700
МНМц3-128400
МНМц40-1.57800
МНМц43-0.57800
МНЦ15-208700
НМЖМц28-2.5-1.57800
Олово
маркаплотность, кг/м3
О17300
О1пч7300
Свинец
маркаплотность, кг/м3
С011340
С1С11340
С111340
С211340
С311340
Титан
маркаплотность, кг/м3
ВТ1-04510
ВТ1-004510
ВТ1-14510
ВТ144520
ВТ204450
ВТ224600
ВТ3-14500
ВТ54400
ВТ5-14460
ВТ64430
ОТ4-14550
ПТ7М4490
Цинк
маркаплотность, кг/м3
Ц07130
Ц0А7130
Ц17130
ЦА46600
ЦАМ4-16700
ЦВ7130

Раньше было необходимо листать огромное количество таблиц, чтобы найти необходимый размер среди сортамента. Калькулятор же содержит все размеры для различных типов изделий, предусмотренных ГОСТ. Для нестандартных изделий и металлов, калькулятор автоматически вычислит объем изделия и определит его вес в соответствии с плотностью выбранного металла (стали, меди, алюминия и других).

Посчитать вес с онлайн калькулятором, проще простого!

Калькулятор металлопроката предоставлен сайтом calcus.ru

Полезная информация

Вес стального листа в килограммах рассчитывается по формуле: P = S x B x L x 7,85

S — толщина листа, мм; B — ширина проката, м; L — длина листа металла, м; 7,85 — плотность стали, кг/дм3

Стальной лист используется для изготовления фланцев большого диаметра, трубных решеток, заглушек и днищ, и др. сварных деталей трубопроводов.

Таблица 1. Теоретический вес (масса) стального листа
0,21,57014,13018,840
0,251,96317,66323,550
0,32,35521,19528,260
0,43,14028,26037,680
0,53,92535,32547,100
0,554,31838,85851,810
0,64,71042,39056,520
0,75,49549,45565,940
0,755,88852,98870,650
0,86,28056,52075,360
0,97,06563,58584,780
17,85070,65094,200
1,511,775105,975141,300
215,700141,300188,400
2,519,625176,625235,500
323,550211,950282,600
431,400282,600376,800
539,250353,250471,000
647,100423,900565,200
754,950494,550659,400
862,800565,200753,600
1078,500706,500942,000
1294,200847,8001 130,400
14109,900989,1001 318,800
16125,6001 130,4001 507,200
18141,3001 271,7001 695,600
20157,0001 413,0001 884,000
25196,2501 766,2502 355,000
30235,5002 119,5002 826,000
35274,7502 472,7503 297,000
40314,0002 826,0003 768,000
45353,2503 179,2504 239,000
50392,5003 532,5004 710,000
55431,7503 885,7505 181,000
60471,0004 239,0005 652,000
65510,2504 592,2506 123,000
70549,5004 945,5006 594,000
75588,7505 298,7507 065,000
80628,0005 652,0007 536,000
85667,2506 005,2508 007,000
90706,5006 358,5008 478,000
100785,0007 065,0009 420,000
110863,5007 771,50010 362,000
120942,0008 478,00011 304,000
1301 020,5009 184,50012 246,000
1401 099,0009 891,00013 188,000
1501 177,50010 597,50014 130,000
1601 256,00011 304,00015 072,000

Лист стальной изготавливается по следующим ГОСТам:

  • ГОСТ 19903-74, 19903-2015 — лист горячекатаный;
  • ГОСТ 19904-90 — лист холоднокатаный;
  • ГОСТ 14918-80 — лист оцинкованный;
  • ГОСТ 8568-77 — лист рифленый (ромб, чечевица);
  • ГОСТ 8706-78 — лист пвл (просечно-вытяжной).

Марки стали, используемые в производстве стального листа:

  • углеродистые легированные Ст10кп/пс, Ст08кп/пс, Ст15кп/пс, Ст20, Ст40, Ст45, Ст25, Ст30, Ст35
  • низколегированные 09Г2С, 17Г1С, 09Г2С-12 (14,15), 10ХСнД, 17Г1С-У.
  • ​конструкционные легированные 20Г, 30Г, 15Г, 40Г, 30Х, 38ХА, 40Х, 50Г, 10Г2, 35Г2, 20Х, 45Х.
  • нержавеющие листы 08Х18Н10(Т), 12Х18Н10(Т), aisi 304, aisi 316, aisi 316ti, 08Х17Н13М2Т, 10Х17Н13М2Т.

Источник Проектирование, Металлургия, Трубопровод 17 декабря 2021 г Назад

Преимущества онлайн расчёта

Калькулятор металла – это онлайн инструмент помощи инженерам по снабжению и не только в просчете нужной массы, объема, погонных метров нужного материала. Он основан на элементарных формулах объемов фигур и плотностей материалов, облегчая многократные однотипные подстановки вручную. Результат который показывает данный калькулятор, является лишь ориентировочным, но может помочь вам выбрать машину нужного тоннажа для перевозки или определить длину нужной заготовки и.т.д.

Основная формула расчета веса: m = ρ × V

  • ρ – плотность материала, кг/м3 (см. таблицы ниже)
  • V – объем, м3 (рассчитывается индивидуально по формулах для каждого изделия)

Когда необходимо купить металлопрокат, необходимо знать каким транспортом его будет удобнее перевозить. От того, какова будет общая масса металлических изделий, зависит тоннажность автомобилей или другого транспорта для доставки. Поэтому возникает вопрос как вычислить массу необходимого количества металлопроката.

Когда-то решение этого вопроса занимало массу времени даже у высококвалифицированных специалистов. Ведь для выполнения необходимых расчетов нужно было знать теоретическую массу веса различных металлов, формулы для вычисления объема различных прокатных форм и т.д. Такая сложность вычислений требовала поиска новых решений. Таким решением стал калькулятор металлопроката онлайн.

Теперь при составлении любых строительных спецификаций применяется калькулятор металлопроката вместо множества таблиц, формул и кропотливых подсчетов. С помощью нашего сервиса калькулятор металлопроката онлайн можно рассчитать массу таких металлов:

  • сталь;
  • чугун;
  • алюминий;
  • бронза;
  • латунь;
  • магний;
  • никель;
  • медь;
  • олово;
  • свинец;
  • титан;
  • цинк.

Для того, чтобы произвести расчет нужно в выпадающем меню программы Бесплатный калькулятор металлопроката онлайн выбрать тип металла и тип проката. Расчет производится для таких типов проката:

  • уголок;
  • лист;
  • труба;
  • круг/проволока/катанка;
  • труба квадратная;
  • прокат;
  • швеллер;
  • лента/полоса;
  • балка;
  • шестигранник.

Для каждого типа металла есть возможность выбора конкретной марки. Например, когда в выпадающем меню «Тип металла» выбрана сталь, то в выпадающем меню «Марка», справа от поля с типом металла, можно выбрать любую из стандартных марок стали. Также в программу внесены все существующие марки металлов, из которых производится металлопрокат.

Далее, выбрав тип проката, тип металла и его марку, остается указать основные параметры самого изделия. В программе наглядно отображается какой именно параметр нужно внести для расчета. К каждому типу металлопроката прилагается графическое изображение его среза с отображением в виде букв названия каждой грани, полочки и т.п. Также изображен сам тип металлопроката. Вы наверняка не спутаете тип «лист» с типом «полоса», или «квадратную трубу» с «квадратом». Для удобства и простоты измерений на графическом изображении среза металлопроката обозначены названия каждой полочки, например, a, b, c. Например, если вы рассчитываете массу алюминиевого уголка, вам нужно указать высоту и ширину его полочек, а также толщину стенки (толщину листа металла). Для расчета массы медной трубы нужно указать ее полный диаметр и толщину стенок. Поля, в которые нужно вносить конкретные размеры, имеют тоже название, что и названия в графическом изображении.

В калькулятор металла эти данные вносятся в миллиметрах. Кроме того, укажите длину конкретного металлоизделия в соответствующем поле, длина указывается в метрах. Теперь остается сделать клик на кнопке «Посчитать» и в поле «Масса» программа выдаст значение массы указанного металлопроката в килограммах, с точностью до грамма.

Для произведения расчета общей массы различных металлических изделий с разными габаритами, выполните расчет для каждого типа изделия отдельно. Затем просто сложите получившиеся результаты – и вы узнаете точную массу всего необходимого вам количества металлопроката.

Также есть возможность задать необходимую массу металлопроката (например, когда вы знаете, что можете перевезти металл с помощью грузовика с определенной грузоподъемностью) и, зная его основные промеры, определить общую длину изделия.

Скачать трубный калькулятор

Помимо возможности рассчитать массу трубы в онлайн режиме, вы можете скачать программу «трубный калькулятор». Данная программа небольшая и не требует установки.

Программа расчета массы труб полностью идентична представленным выше онлайн калькуляторам и использует следующую методику расчета:

Для вычисления массы круглых труб используется формула m = Pi * ro * S * (D — S) * L, где:

  • Pi = 3.1415926.
  • ro — плотность материала трубы.
  • S — стенка.
  • D — наружный диаметр.
  • L — длина трубы.

Масса прямоугольных труб рассчитывается по интерполяционной формуле. За узловые точки взяты массы труб по ГОСТ 8645-68 «Трубы стальные прямоугольные» и ГОСТ 8639-82 «Трубы стальные квадратные». Для промежуточных размеров расчет производится согласно формуле m = Kp * 0.0157 * S * (A + B — 2.86 * S) * L, где:

  • Kp — коэффициент плотности.
  • m — масса, кг.
  • S — стенка, мм.
  • A — большая сторона, мм.
  • B — меньшая сторона, мм.
  • L — длина, м.

В трубном калькуляторе используются следующие значения плотностей (кг/м³):

Материал, маркаПлотность
 Углеродистая сталь7850
04Х18Н107900
 06XH28MДT7960
 08X137700
 08X17T7700
 08X20H14C27700
 08X18H107900
 08X18H10T7900
 08X18H12T7950
 08X17H15M3T8100
 08X22H6T7600
 08X18H12Б7900
 10X17H13M2T8000
 10X23H187950
 12X137700
 12X177700
 12X18H10T7950
 12X18H12T7900
 12X18H97900
 15X25T7600
 17X18H97900
 Дюралюминий2850
 Титан4540
 Медь8960
Латунь8600
Свинец11340
 Золото19300

Чем усложняется расчёт веса металла?

Серьёзным различием в полученных данных по расчёту массы стального изделия является технология его производства. Разница между холоднокатаным прокатом металла и горячекатаным может быть достаточно существенная. Речь идет о точности геометрических характеристик при сохранении плотности по всей протяжённости изделия.

Применение непрерывного нагрева и последующего охлаждения приводит к таким негативным явлениям как окисление, рекристаллизация. Неравномерность этих процессов вызывает изменение такого параметра как толщина.

Вес металла

Точность расчетов холоднокатаных и горячекатаных металлических профилей будет отличаться. Погрешность, вызванная нестабильностью толщины, требует получения некоторого усредненного значения.

Как узнать массу шестигранного профиля?

Часто применяются сплошные металлические прутки, имеющие шестигранное сечение. Методика расчёта таких изделий сохраняется прежней. Необходимо вспомнить из школьного курса геометрии, как вычисляется объём правильного шестигранного параллелепипеда.

Задача значительно упрощается, зная размер или номер, такого проката. Все номера приводятся стандартизованной таблицей.

Шестигранный профиль

В основу вычислений положена формула расчёта объёма правильной шестигранной призмы. Вычислив этот объём, его умножают на плотность металла. Получают массу шестигранного изделия.

Следует помнить, что применение упрощённых методик даёт приближённые результаты. Их используют, проводя экспресс оценки. При детальной разработке проектной документации применяются более точные показатели.

Почему лучше использовать калькулятор расчета металла

Металлопрокат используется повсеместно: в строительстве, ЖКХ и т.д. Часто требуется его транспортировка. Однако машины имеют определенную грузоподъемность, превышение которой недопустимо. Тут встает вопрос, как узнать тоннажность металла, если его нельзя разместить на весах из-за большого объема? Данный расчет выполняет специальный калькулятор, разработанный так, что способен учесть все особенности металлопроката, включая нестандартную форму.

Не рассчитав вес металлопроката вы рискуете переплатить за доставку груза. Если вызовете фуру, которая будет слишком большой для транспортировки, то вы однозначно переплатите. Стоимость доставки будет высокой. При решении сэкономить, рискуете оформить машину с меньшей грузоподъемностью. В результате вам придется либо заказывать еще один грузовик, либо оформлять более большой грузовой транспорт. Результат будет аналогичным — переплата и потеря времени.

Раньше люди самостоятельно занимались расчетом массы определенного количества металлопроката. Однако они были крайне сложными и часто приводили к ошибкам. С популяризацией интернета, рассчитать вес металлопроката не составит труда.

Таблица веса 1 м2 листового металла по ГОСТ 19903-74

Данная таблица распространяется на листовой горячекатаный стальной прокат шириной 500-4400 мм, толщиной от 0,5 до 160 мм.

Размер листа (ТхШхД), ммТолщина листа, ммВес 1 метра квадратного, кгМасса листа, кг
0,5х1250х25000,53,9312,27
0,7х1250х25000,75,517,17
0,8х1250х25000,86,2819,63
1х1250х25001,07,8524,53
1,2х1250х25001,29,4229,44
1.5х1250х25001,511,7836,80
2х1250х2500215,7049,06
2,5х1250х25002,519,6361,33
3х1250х2500323,5573,59
3,5х1250х25003,527,4885,86
4х1500х6000431,40282,60
5х1500х6000539,25353,25
6х1500х6000647,10423,90
7х1500х6000754,95494,55
8х1500х6000862,80565,20
1500х6000970,65635,85
10х1500х60001078,50706,50
12х1500х60001294,20847,80
14х1500х600014109,90989,10
16х1500х600016125,601130,40
18х1500х600018141,301271,70
20х1500х600020157,001413,00
22х1500х600022172,701554,30
25х1500х600025196,251766,25
28х1500х600028219,801978,20
30х1500х600030235,502119,50
32х1500х600032251,202260,80
35х1500х600035274,752472,75
36х1500х600036282,602543,40
40х1500х600040314,002826,00
45х1500х600045353,253179,25
50х1500х600050392,503532,50
55х1500х600055431,753885,75
60х1500х600060471,004239,00
65х1500х600065510,254592,25
70х1500х600070549,504945,50
80х1500х600080628,005652,00
90х1500х600090706,506358,50
100х1500х6000100785,007065,00
110х1500х6000110863,507771,50
120х1500х6000120942,008478,00
130х1500х60001301020,509184,50
140х1500х60001401099,009891,00
150х1500х60001501177,5010597,50
160х1500х60001601256,0011304,00

Калькулятор металлопроката предоставлен сайтом calcus.ru

Поделитесь в социальных сетях:FacebookX
Напишите комментарий

Вам это будет интересно

Меню

Свежие записи
