Опалубка для армопояса: когда необходима, какой выбрать материал, как сделать своими руками, какие предстоят расходы?

Какие материалы могут быть использованы?

Опалубка для армированного пояса может быть изготовлена из таких материалов:

Листовая сталь. Стальные материалы обладают высокой прочностью и долговечностью. Такое сырье можно использовать только для создания съемных конструкций. Опалубка может быть кривой или прямолинейной. Сталь нужно брать хорошего качества, толщиной не менее 3 мм.
Алюминий. Сырье устойчиво к коррозии, поэтому его используют при сооружении ограждающей конструкции, так как оно нее подвергается воздействию влаги, содержащейся в растворе бетона. Алюминий весит мало и не оказывает нагрузки на общую конструкцию здания, но есть и минусы. Материал дорого стоит, а ремонт его обусловлен сложностями.
Древесина. Для ограждения армированного пояса применяют доски, брус, фанеру, ДСП и ОСП. Древесина легкая в работе, но обладает низкой прочностью и малой устойчивостью к влаге. Древесину лучше брать толщиной не менее 25 мм – для обрезной доски.
Пластик. Материалы из композитов используют как самостоятельно, так и в качестве прокладок из стекловолокна. Сырье также отличается высокой стоимостью, но легко извлекается из раствора благодаря структуре поверхности.
Комбинация нескольких материалов. Иногда сочетают каркас из металла и щиты из пластика или дерева.

Самым распространенным и доступным материалом для создания опалубки является древесина. При этом строители нередко выбирают ОСБ-плиты или обрезные доски.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
Обеспечение жесткости и стабильности всей конструкции строения;
Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Выполнение армопояса своими руками

Армопояс своими руками

Такое усиление фундамента при желании можно выполнить своими руками. Для этого потребуется подготовить необходимые инструменты и материалы, которые позволят выполнить работу качественно и в соответствии с нормами и стандартами.

Необходимые инструменты и материалы

Для начала стоит подготовить инструмент, с помощью которого будет выполнен цокольный армопояс или другой вид усиливающей конструкции. Что касается инвентаря, то список достаточно небольшой, в процессе выполнения потребуется:

бетономешалка;
ведра и лопаты;
сварочный аппарат (если армирующая сетка будет свариваться);
болгарка.

Инструменты для подготовки армопояса

Что касается материалов то нужно подготовить проволоку нужного диаметра и бетонный раствор. Стоит отметить, что раствор можно заказать в специализированной фирме в нужном количестве либо приготовить самостоятельно. Для этого потребуется цемент, песок и щебень. Все компоненты тщательно смешиваются в определенной пропорции. При этом необходимо контролировать консистенцию раствора. В тех случаях если заливка армопояса выполняется не в самых подходящих погодных условиях можно в время приготовления раствора внести в него специальным пластификаторы и дополнительные добавки, которые помогут улучшить технические качества готового бетона.

Изготовление арматурной сетки

Перед тем как сделать армопояс стоит сделать сетку из прутьев арматуры. Для начала стоит выбрать правильно арматуру. Для этой цели можно использовать изделия диаметром от до 10 до 16 мм, это самый оптимальный вариант. Данная разновидность арматуры отлично справится с поставленной задачей.

Выбрав арматуру можно начинать резать прутья специального размера, эту процедура выполняется с помощью болгарки. Соединить прутья между собой можно с помощью сварки, но лучше всего использовать специальную вязальную проволоку. Второй вариант соединения дает возможность арматуре свободно двигаться во время деформации бетона. Это позволяет сохранить целостность все конструкции.

Выбор арматуры

Направляющие каркаса могут быть выполнены из более толстой арматуры, что касается перемычек можно использовать меньший диаметр

При этом стоит обратить внимание, что оба вида должны быть ребристыми, именно с такой арматурой бетон сцепляется намного лучше. Поперечные прутья должны располагается на расстоянии не больше 50 см друг от друга, только в таком случае можно получить качественный и надежный каркас

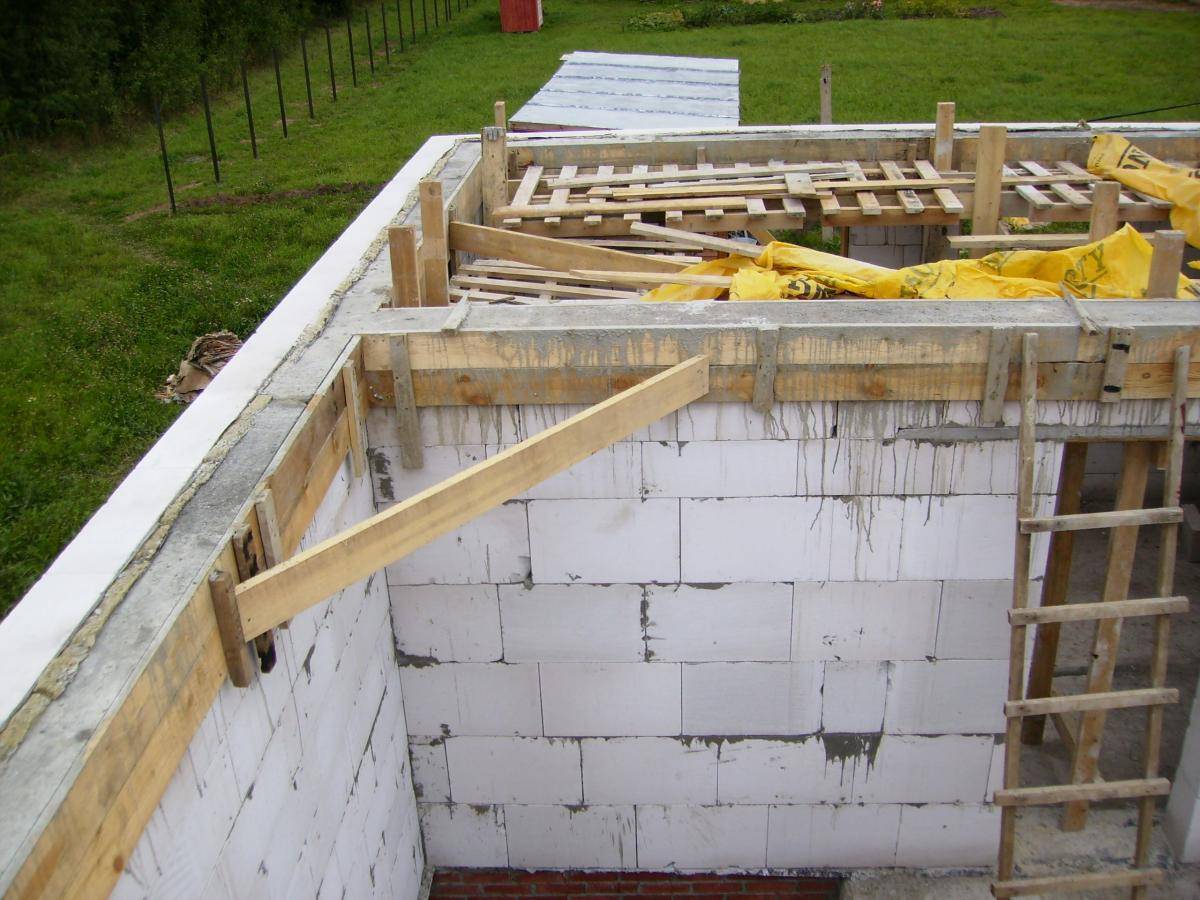

Устройство опалубки

Для устройства опалубки могут быть использованы различные материалы. Чаще всего для это цели используется древесина. Это может быть:

доска;
фанера;
горбыль;
ОСБ плиты.

Независимо от выбранного варианта, важно чтобы сторона, прилегающая к раствору, была ровной и без каких-либо дефектов. От этого зависит герметичность формы и ровность всех поверхностей. Кроме того такой материал обладает необходимой прочностью и удержит достаточно большую нагрузку от цементного раствора

Кроме того такой материал обладает необходимой прочностью и удержит достаточно большую нагрузку от цементного раствора.

Соединения всех элементов деревянной опалубки можно осуществить с помощью саморезов подходящей длины или гвоздей

Важно чтобы соединенные между собой доски надежно были закреплены к готовому бетонному основанию. Также в качестве дополнительного укрепления стоит использовать параллельные перекладины между щитами. Это позволит не разойтись доскам под давлением и сохранить форму

Это позволит не разойтись доскам под давлением и сохранить форму.

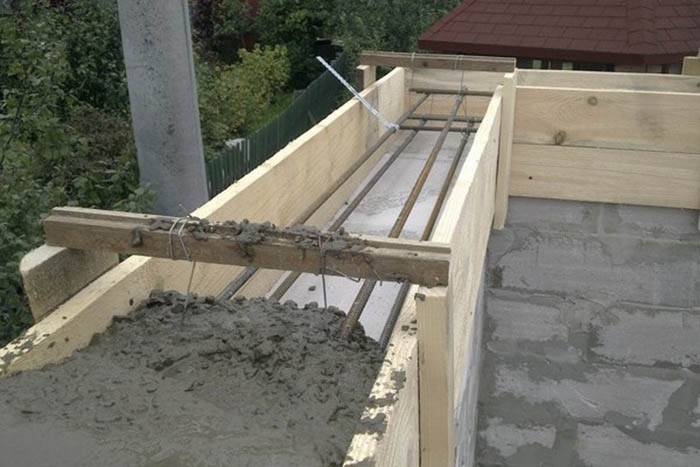

Заливка бетона

https://youtube.com/watch?v=6_jy7hMs9LI

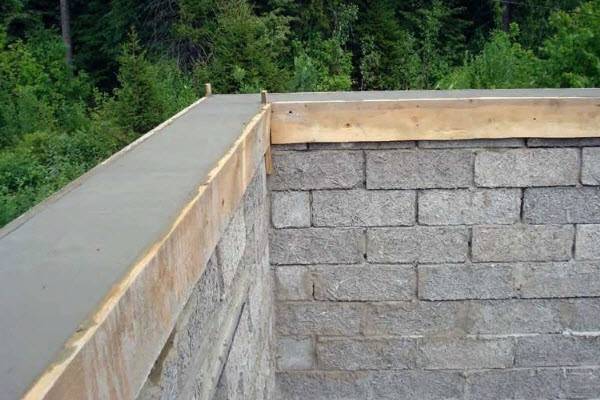

После того как опалубка установлена можно приступать к непосредственному устройству армопояса. Для этого необходимо расположить арматурный каркас и залить его бетонным раствором. Приготовить раствор можно самостоятельно или приобрести уже готовый и доставить его к месту строительства. После того, как раствор высыхает, опалубку можно разобрать. Если она была правильно смонтирована, после демонтажа ее можно использовать для выполнения подобных работ.

Зачем нужен армопояс для газобетона

Армопоясом называют кирпично-бетонную конструкцию усиленную арматурой. Такой «»бутерброд» помогает нагрузке от крыши и стропил распределиться по несущим стенам равномерно.

Ну и дополнительно эта конструкция объединяет все стены в единое целое, не давая им разойтись под собственной тяжестью или под воздействием движений почвы.

Есть материалы, при постройке из которых, невозможно добиться прочности без армированного пояса:

Древесный бетон;
Ракушечник;
Пенобетон;
Газобетон.

Если такие строения оставить без армировки, то вскоре они начнут разваливаться в местах максимальной нагрузки.

Помимо того, что армопояс помогает распределить нагрузку от стропил, но он также помогает их крепче закрепить.
Это происходит либо за счёт установки ещё с фундамента шпилек, к которым в дальнейшем крепятся балки для стропильной системы, либо в сам армированный пояс встраиваются специальные крепления для сбора крыши.
Второй способ сложнее, но при этом дешевле и меньше нагружает несущие стены.

Но армировка отнюдь не обязательный элемент строения. Существуют случаи когда она не нужна:

Под фундаментом каменная почва;
Грунт без излишков влаги;
Строение из древесного бетона со стенами толще 30 сантиметров;
Одноэтажное строение с деревянными балками перекрытий.

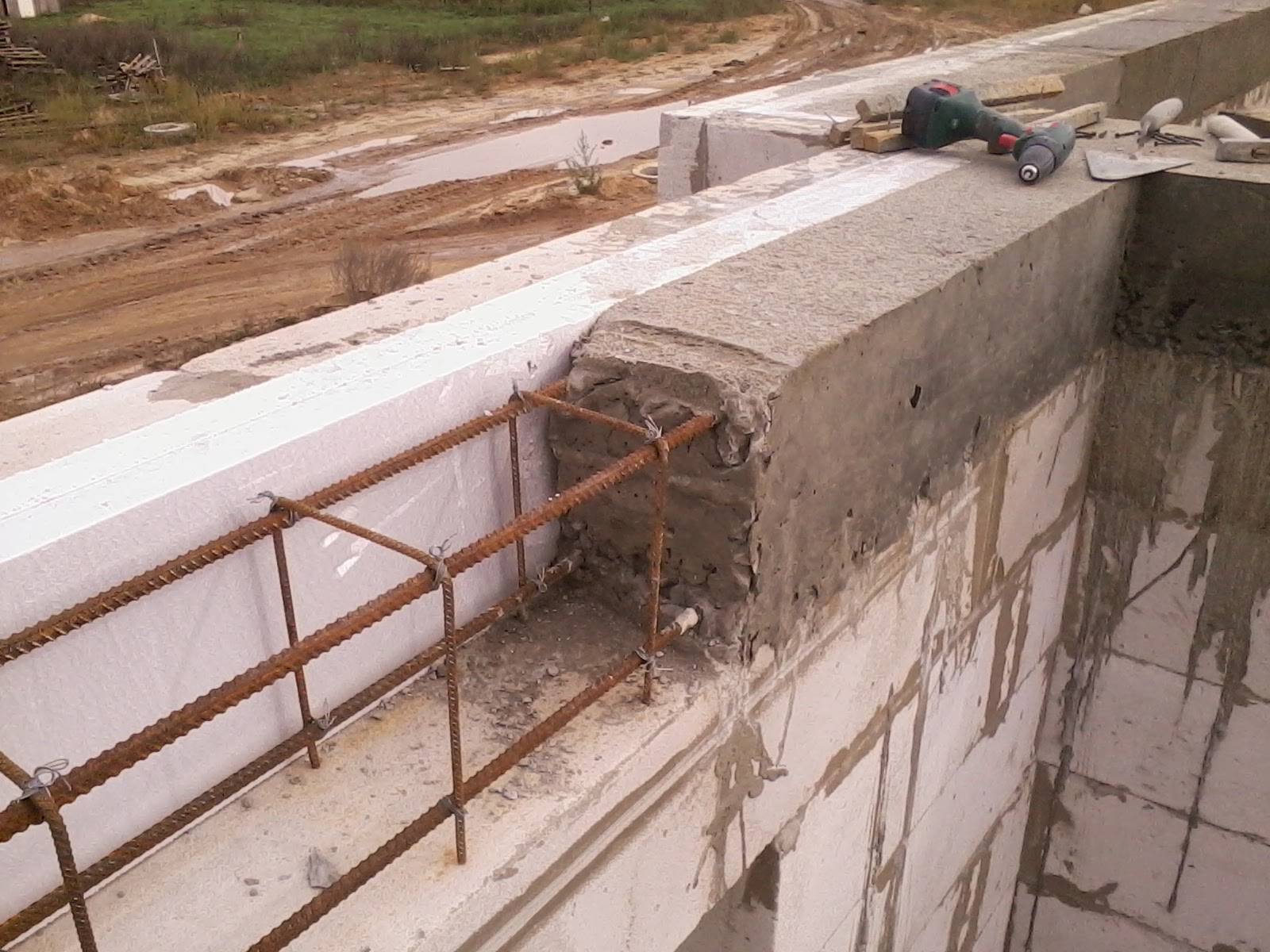

Как сделать армопояс по газобетону

Как изготовить армопояс самостоятельно

Заливка бетонным раствором

Высота и толщина армопояса для газобетона

Усиление стен

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

съёмная,
несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
Сокращается время изготовления железобетонной балки.
Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
высота 0.2-0.25 м;
ширина 0.2-0.4 м;
утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

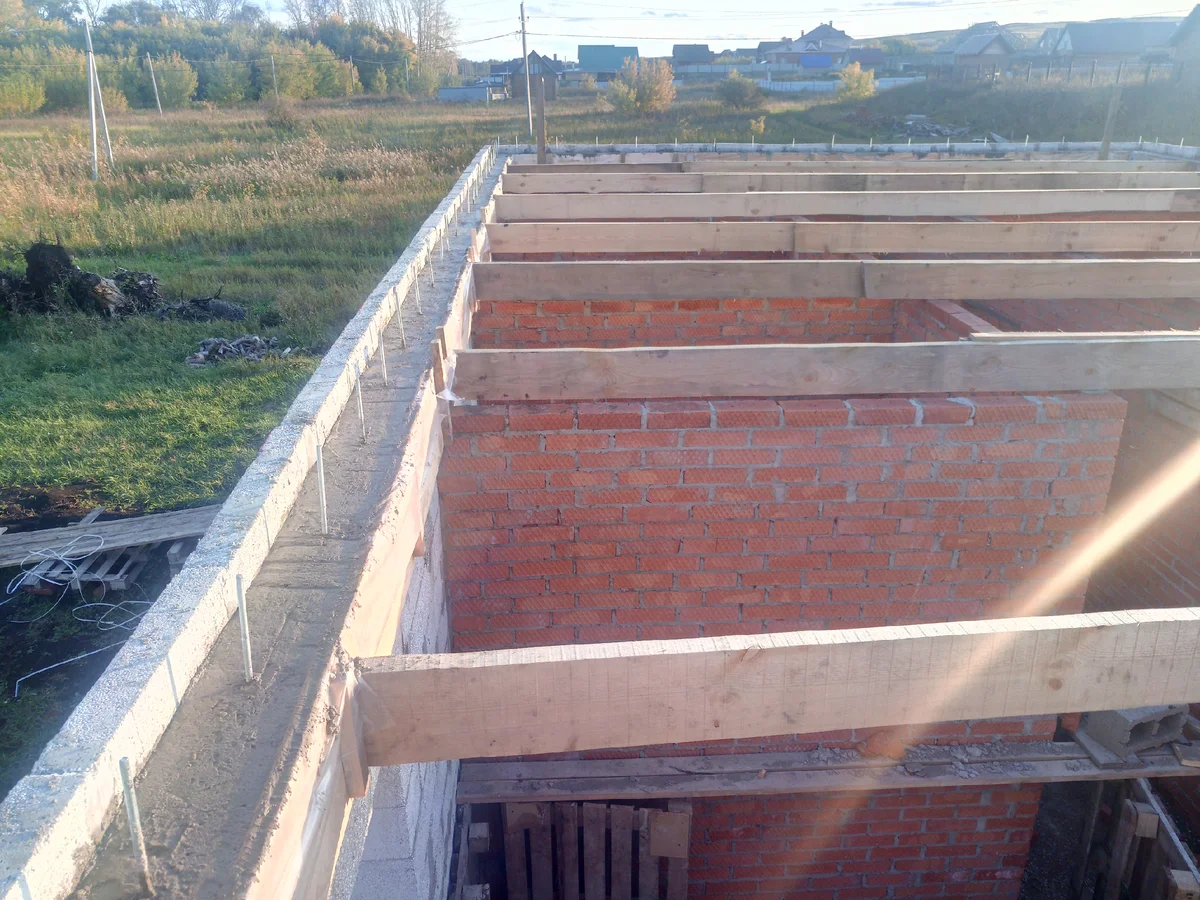

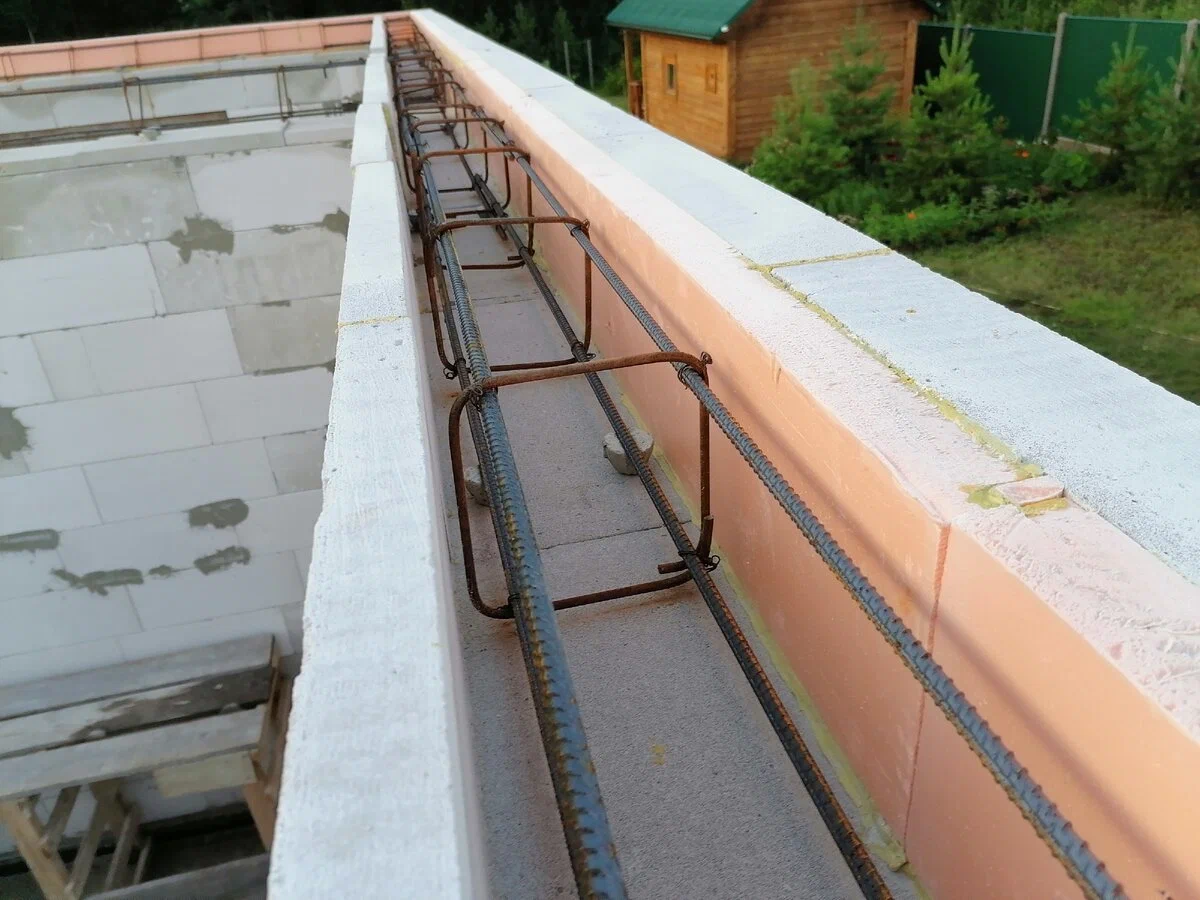

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

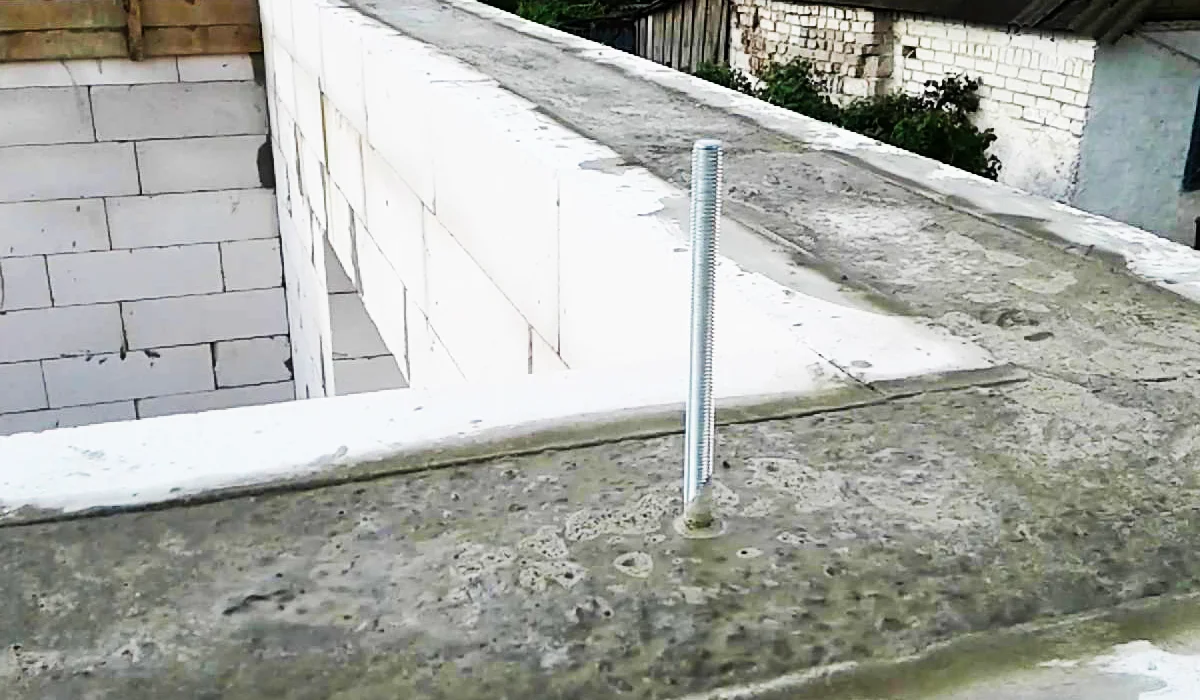

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

https://youtube.com/watch?v=GLLDIi3AVyg

В каких случаях нужен армопояс?

Для стен

Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:

под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
стены возводятся из кирпича;
строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Под какие виды междуэтажных перекрытий нужен армопояс?

Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Каким бывает устройство армированного пояса

Для долговечного и надежного фундамента требуется немало строительных материалов. Чтобы избежать напрасных расходов, эксперты рекомендуют использовать специальный калькулятор расчета армопояса. Найти его можно на тематических сайтах – достаточно лишь ввести основные параметры будущего фундамента. Точный расчет армопояса осуществляется исходя из таких данных:

длина ленты;
ширина ленты;
желаемая высота фундамента;
количество ниток арматуры;
диаметр арматуры.

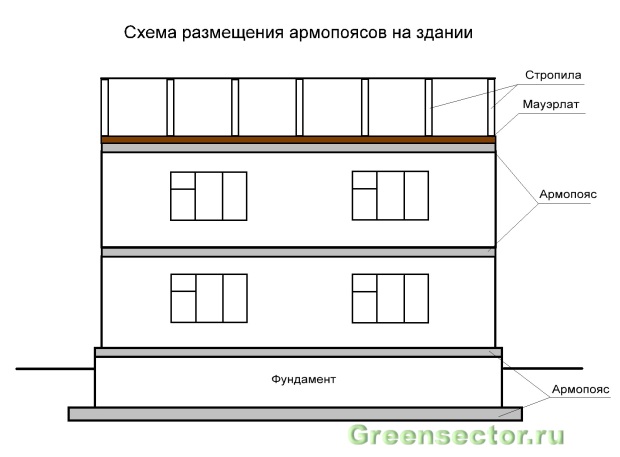

В современном строительстве используется несколько армированных поясов. Каждая конструкция армопояса, представленная ниже, отличается методом укладки и назначением. Рекомендуется учитывать особенности каждого из них для долговечного и грамотного строительства:

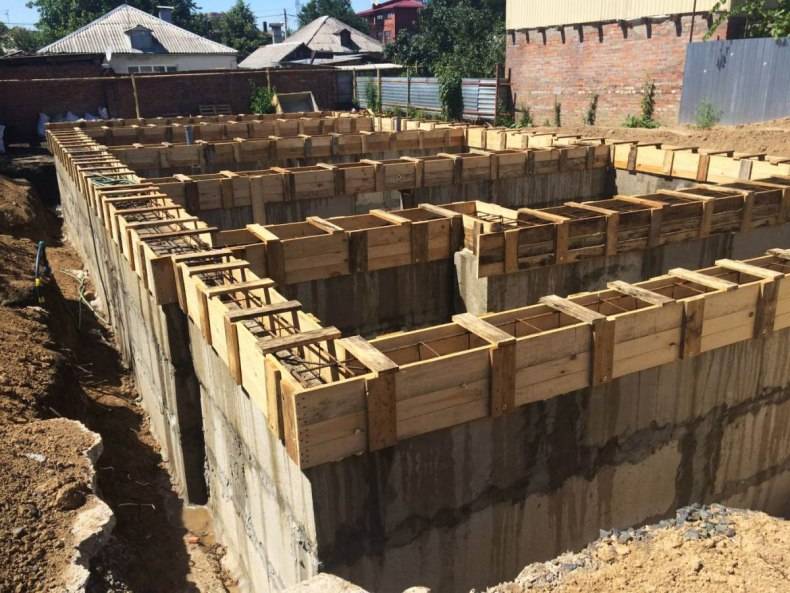

первый пояс (ростверк) заливается одновременно с ленточным фундаментом (бетон заливается в траншею на 300-400 мм) Это – залог прочности внешних и капитальных внутренних стен; второй пояс укладывается поверх фундаментных блоков высотой 200-400 мм

Так как с его помощью распределяется нагрузка на фундамент от всего дома, укрепление важно использовать при строительстве каждого этажа многоэтажных сооружений;. Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем. Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем

Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем

третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем. Устройство опалубки армопояса способствует равномерному распределению нагрузки над оконными и дверными проемами – оно укладывается поверх силикатных блоков, под плиты междуэтажных перекрытий;
армопояс под крышу принимает на себя всю нагрузку от кровли, негативное воздействие сильного ветра и осадков. Он выполняется под балками кровли для укрепления бруса с помощью анкерных болтов.
