Опалубка для монолитной лестницы своими руками

Возведение лестницы из бетона на второй этаж частного дома

При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.

Расчет одномаршевой бетонной лестницы

Расчет угла наклона бетонной лестницы

Изначально нужно осуществить ряд подготовительных работ:

• выбор конструкции;
• теоретический расчет прочности пролета;
• определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.

Далее приступают к разработке конструкторской документации исходя из следующих правил:

• Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
• Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
• Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
• Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.

Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.

Изготовление опалубки

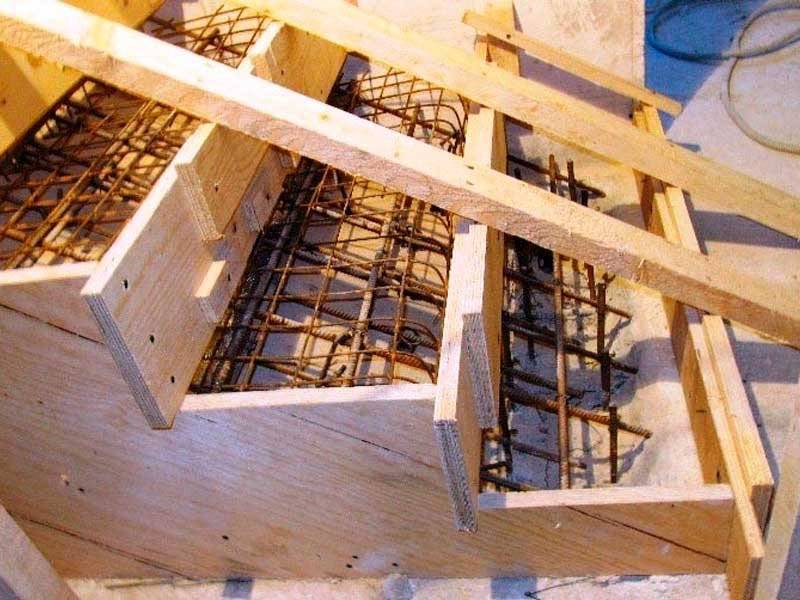

Опалубка для межэтажной лестницы

Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:

• водостойкую фанеру толщиной не менее 12 мм;
• обрезные строганые доски толщиной 25-30 мм;
• брус сечением 100х100 мм;
• стальные уголки и саморезы для дерева;
• сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.

Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.

Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.

При возведении уличной (входной) лестницы необходимо обустроить фундамент, глубина которого должна соответствовать глубине основания дома.

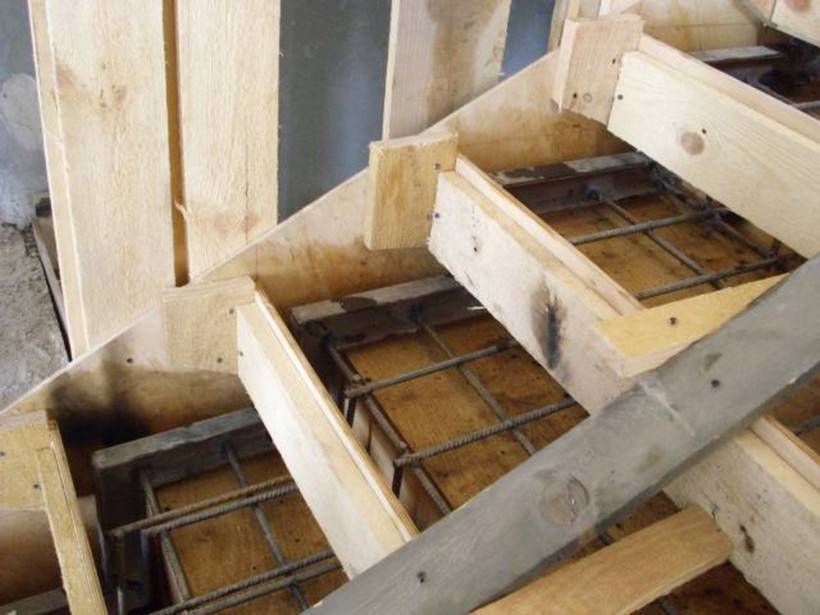

Опалубка для криволинейной лестницы

Опалубку железобетонной лестницы своими руками собирают в следующем порядке:

1. Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
2. Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
3. К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
4. Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
5. Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.

Установленная опалубка во время заливки бетона должна быть неподвижной.

Заливка бетоном

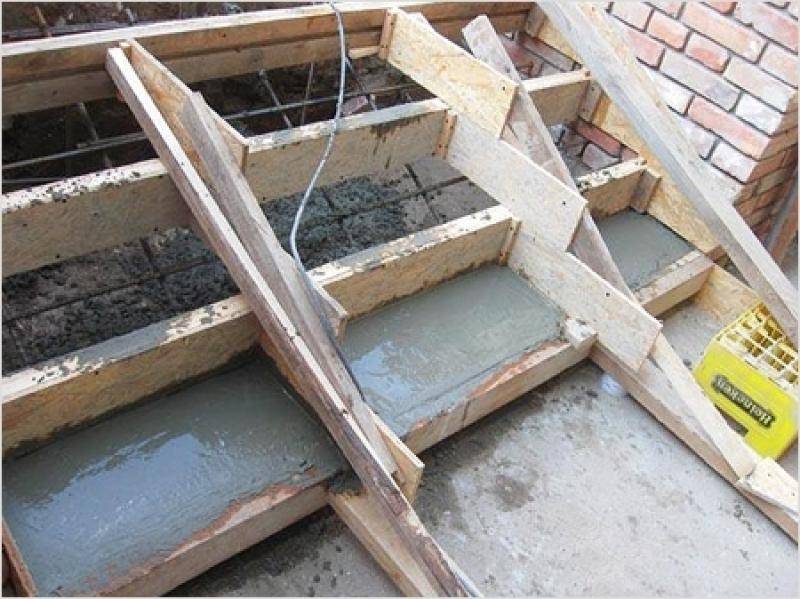

Заливка бетоном опалубки

При заливке бетона в опалубку необходимо соблюдать следующие требования:

• заливать бетон начинают с нижних ступенек;
• заполнение опалубки бетоном осуществляется безостановочно;
• в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
• поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
• лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.

Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:

• цемент М400 – 1 кг;
• промытый и просеянный речной песок – 2,8 кг;
• гранитный щебень (фракции 10-20 мм) – 4,4 кг;
• пластификатор (жидкое мыло) – 10 мл;
• вода – 0,7 л.

Демонтаж опалубки

Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.

Способы изготовления

Теперь посмотрим, как сделать опалубку для ступеней крыльца из разных материалов. Но для начала нужен проект будущей конструкции с точными размерами.

Они определяются, исходя из высоты крыльца, равной расстоянию от уровня земли до входной двери, и рекомендуемых параметров ступеней:

1. Ширина ступени – 26-30 см;
2. Высота подступенка – 15-20 см.

Далее готовится площадка для крыльца: под неё роется котлован, на дно которого высыпается и утрамбовывается щебень и песок. Подробнее об этом рассказано в статье о строительстве бетонного крыльца.

Вместо щебня можно использовать строительный бой

Из досок

Доски можно брать любые, лучше обрезные, толщиной не менее 20-30 мм. Они должны выдержать давление бетонной смеси. Как сделать опалубку для ступенек крыльца, зависит от его формы.

Например, если у вас уже есть боковые стенки, останется только закрепить между ними доски, образующие подступенки, обрезав их по ширине и зафиксировав в заданном положении с помощью брусков.

Опалубка между боковыми стенками

Если таких стенок нет или вы хотите сделать крыльцо со спуском в любую сторону, задача будет сложнее. Рассмотрим два распространенных варианта.

Прямое одномаршевое крыльцо:

Изображение	Описание

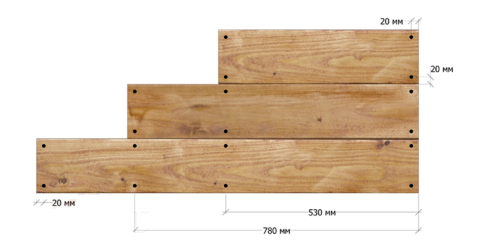

Боковой щит	Для его заливки сначала нужно собрать два боковых щита ступенчатой формы. Проще всего сначала сколотить прямоугольный щит, а затем перенести на него «выкройку» ступеней и отрезать лишнее. Но можно взять доски, ширина которых соответствует высоте ступеней, и сразу делать ступенчатый щит, у которого каждая следующая доска короче предыдущей на ширину ступени.
Соединение досок в щит	Между собой доски скрепляются поперечными брусками, прикрученными саморезами. Поперечины располагают с внешней стороны щита. На внешнюю же сторону должны выходить и концы саморезов или гвоздей, если они проходят насквозь.
Установка щитов на площадку	Готовые боковины устанавливаются на место и фиксируются с помощью распорок, которые не дадут им сдвинуться под давлением бетона. Помимо распорок можно вбить в грунт впритык к щитам металлические уголки или куски арматуры.
Опалубка для ступенек крыльца готова	Между собой боковины скрепляются досками шириной, равной высоте подступенка. Они ставятся на ребро и прибиваются к вертикальным срезам боковин. Если есть риск выгибания этих досок массой раствора, их тоже скрепляют между собой брусом, уложенным посередине лестницы от нижней доски опалубки до верхней.

Изнутри готовая конструкция промазывается отработанным машинным маслом, чтобы бетон не прилип к дереву, а опалубка после его высыхания легко демонтировалась, не повредив монолит.

И ещё один вариант крыльца – со ступеньками по периметру. Несмотря на более сложную конструкцию, опалубку для него сделать проще.

• Доски сбиваются в короб, образующий нижнюю ступень;
• Короб устанавливается в котлован или на подготовленную площадку и фиксируется распорками;
• В него до краев заливается раствор и выравнивается по уровню;
• После подсыхания смеси на сформированную площадку устанавливается короб для второго яруса ступеней, который меньше первого со всех сторон на ширину ступени;
• Точно так же формируются и остальные ряды ступеней.

Опалубка под крыльцо может быть собрана и установлена и сразу, как показано на следующем фото, чтобы произвести заливку за один прием. В любом случае ярусы скрепляются между собой, а монолитной конструкцию делает арматура, которая должна выходить из одного ряда в другой.

Упрощенный вариант опалубки

Из листовых материалов

Чаще всего, решая, как сделать опалубку для крыльца со ступеньками, выбирают влагостойкую фанеру толщиной 10-12 мм. Она ровная, гладкая, достаточно прочная для такой нагрузки. А низкая способность впитывать воду позволяет бетону сохнуть равномерно во всей массе.

• Из листовых материалов удобнее своими руками вырезать боковины для крыльца. Главное – точно произвести разметку, перенося проектные размеры на шаблон.
• Способы изготовления те же, что и в примере с досками. Но из фанеры толщиной 4-6 мм можно изготовить и опалубку для фигурных ступеней. Для этого её замачивают в воде, затем выгибают и высушивают на шаблоне.
• Этот процесс трудоемкий и занимает много времени. Поэтому для заливки сложных форм лучше использовать листовое оцинкованное железо толщиной 1 мм или обычные пластиковые панели.

Гнущиеся материалы позволяют реализовать даже очень сложные формы

Материал для опалубки

Для монтажа опалубки лестниц многоэтажных домов используют готовые комплекты. Профессионалы применяют, как правило, металлическую опалубку. Однако для частного строительства приобретение профессионального комплекта нерационально, поскольку он довольно дорогой.

Поэтому при строительстве частных домов для опалубки, чаще всего, используются доски и влагостойкая фанера, то есть, по сути, форма для заливки бетона является деревянным коробом. Для строительства требуется:

• доски обрезные толщиной 3-4 см, шириной 15-30 см;
• фанера водостойкая толщиной 20 мм;
• брус сечением 10 на 10 см.

Деталировка форм следующая:

• брус, соединяющий боковые доски для формирования ступеней;
• брус, соединяющий все части конструкции друг с другом;
• торцевая часть ступеней, изготавливаемая из влагостойкой фанеры.

Все части фанеры должны быть плотно состыкованы, чтобы исключить утечки бетонной смеси. Для сборки рекомендуется пользовать саморезами. Использование гвоздей создаст дополнительные трудности при проведении демонтажных работ. Для облегчения процесса соединения деталей могут быть использованы металлические уголки.

Монтаж опалубки: полезные советы

Опоры и стойки для опалубки должны быть самыми прочными и надежными элементами всей конструкции; толщина бруса во многом определяет стойкость, поэтому рекомендуется выбирать достаточно мощные брусья – 50*100 и больше.

Шурупы также должны быть толстыми (от 3,5 мм), закручивать их стоит по максимуму, чтобы конструкция случайно не разошлась по швам из-за механических повреждений или плохой погоды; рекомендуемая глубина вхождения шурупов – от 40 мм.

Перфорированные уголки и другие расходные мелочи легко сделать своими руками. Для этого в обрезках уголков необходимо просверлить отверстия с обеих сторон – и импровизированные «дырки» для шурупов готовы.

Краска поможет справиться с отличным влагопоглощением дерева; опалубку рекомендуется хорошенько прокрасить, чтобы древесина не впитала слишком много воды от сырого бетона.

Сложность сборки опалубки ставит многих желающих обустроить дом своими руками в тупик. Ваши советы помогут разобраться в тонкостях монтажа конструкции и сберегут немало времени и усилий.

Особенности устройства наружных конструкций

Лестница на крыльцо из бетона станет визитной карточкой вашего дома. Его можно выполнить любой формы и размера. Это может быть монолитная конструкция, либо открытая система.

Технология устройства наружного входа во многом идентична внутренним работам. Проектирование крыльца начинается с чертежа будущего изделия с необходимыми размерами.

Стоит учесть некоторые нюансы:

• При расчете высоты берется расстояние от поверхности грунта до низа входного проема. Причем необходимо брать в расчет и толщину облицовки. Также следует оставить запас примерно в 5 см на неравномерность усадки крыльца и дома.
• Для достаточно безопасной эксплуатации ширина изделия должна быть минимум на один метр шире входного проема.
• Наиболее рациональными размерами считаются ступеньки с высотой 20 см, шириной 30 см и длиной 150 см.

Чертеж простого крыльца

Если вход в дом расположен на высоте более 1,5 м, то стоит подумать о надежном ограждении всей системы.

Технология выполнения работ:

• Под основание лестничной конструкции требуется устройство надежного фундамента. При его изготовлении необходимо тщательно следить за горизонтальностью площадки.
• После возведения основания обязательно проводятся работы по гидроизоляции его верха. Защита от влаги требуется и стене, к которой будет примыкать крыльцо.
• Установка опалубки и закладка арматуры производится также, как и при внутреннем устройстве.
• Заливку бетонного раствора начинают снизу. Каждый следующий уровень заливается только после того, как схватится нижний ярус.
• Опалубка разбирается после полного набора прочности бетонной конструкции.

Еще проще работать, если выбрана лестница из газобетонных блоков. Сборные конструкции возводятся намного быстрее, они легче монолитных вариантов. Цена такого решения гораздо ниже, чем у бетонного крыльца. При высоте изделий более 0,8 м стоит произвести армирование рядов блоков.

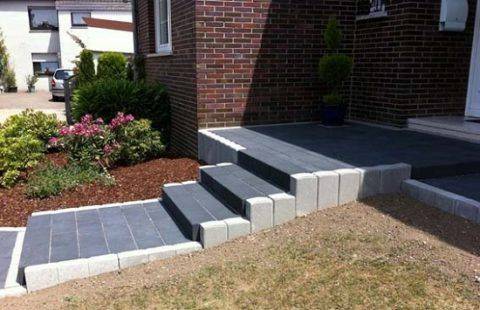

Входное крыльцо из блоков – быстро, выгодно, надежно

Материалы для наружной отделки

Наружные лестницы из бетона в особняках редко оставляют без отделки. Основная причина кроется не столько в эстетике, сколько в необходимости защиты материала крыльца от внешних атмосферных воздействий. Влага и перепады температуры через некоторое время приведут к разрушению конструкции.

Дополнительными требования к наружным лестницам являются:

• Влагостойкость;
• Морозоустойчивость;
• Стойкость к действию солнечных лучей;
• Высокая устойчивость к износу;
• Нескользкая поверхность ступеней.

Исходя из этих условий, наиболее подходящими материалами для отделки можно назвать:

• Керамику – она имеет большое разнообразие декоративных вариантов покрытия.
• Искусственный камень – отличается прочностью и эстетичностью.
• Натуральный камень – долговечен, прочен, очень красивая отделка.
• Тротуарную плитку – отличается простотой укладки и невысокой стоимостью.
• Террасную доску – современный материал с отличными техническими характеристиками для наружного применения. Из декинга также можно выполнить ограждение для крыльца.

При использовании деревянных элементов требуется их надежная защита от влаги. Неплохим вариантом можно назвать артбетон или печатный бетон. Он позволяет получить качественное, прочное и эстетичное покрытие.

Перед началом отделочных работ необходимо сделать стяжку поверхности крыльца, чтобы придать ему уклон для стока воды. Стоит также выполнить гидроизоляционную обработку бетона. Дальнейшая отделка во многом зависит от выбранного материала. При укладке плиточных элементов необходимо использовать только водостойкие растворы, предназначенные для наружного применения. Инструкция производителя должна содержать данные сведения.

Вопрос, как сделать лестницу из бетона своими руками, кажется очень сложным только сначала. Изучив информацию по видам таких изделий, а также технологию их изготовления, можно попробовать для начала сделать небольшую наружную конструкцию.  Проработав все этапы на практике, будет намного легче рассчитать и устроить внутренние лестницы из бетона.

Покупка качественных материалов и тщательное соблюдение технологии изготовления позволит сделать надежную и прочную лестничную систему. Она прослужит очень долго, оставаясь при этом красивой и удобной. Больше подробностей на данную тему можно узнать из видео в этой статье: «Строительство лестницы из бетона».

Виды лестниц и типы опалубок

Опалубка своими руками — самая сложная и трудоемкая часть монтажа. Вид лестничной конструкции и ее форма влияют на размер и материалы для опалубки.

Лестница для крыльца или между двумя стенами – самые простые случаи. Боковая опалубка для лестницы при этом не требуется, контуры конструкции легко отметить на стенах с последующим креплением деталей. Сборку опалубки своими руками рекомендуется начинать с разметки. Линии должны быть четкими и заметными, а расчеты – точными.

Прямоугольное одномаршевое полотно также считается сравнительно легким для самостоятельной установки. Опалубка такой конструкции должна включать дополнительную торцевую (боковую) поверхность с несколькими опорами.

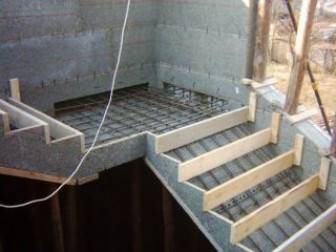

Арматура и дощатая опалубка

Бетонные работы

Когда все работы по устройству опалубки завершены, нужно внимательно проверить всю конструкцию перед укладкой бетонной смеси. Бетон очень тяжелый материал и если конструкция не достаточно надежна, то может произойти обвал установленной опалубки.

Бетонную смесь можно приготовить следующим образом: 10 частей цемента, 20 песка и 30 щебня. Залить смесь 7 частями воды. Для облегчения работы и увеличения качества бетона, лучше использовать для приготовления бетона бетономешалку. Бетон не должен быть сильно густым, но и не сильно жидким.

Сам процесс приготовления бетонирования можно начинать как с верхнего, так и с нижнего уровня. Конкретных рекомендаций по этому поводу нет. При укладке бетона нужно придерживаться определенного ритма: заливается одна ступенька, утрамбовывается и выравнивается мастерком. И так каждую ступеньку с интервалом 5-10 минут.

Приготовление бетонной смеси

Требуемая марка бетона	Пропорции цемента, песка и щебня (ЦхПхЩ), кг	Выход бетона из 10 л цемента
100	1х4,6х7,0	78
200	1х2,8х4,8	54
300	1х1,9х3,7	41
400	1х1,2х2,7	31

Принципы армирования лестницы из бетона и схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

1. При сечении стержня 10 мм – 120 мм.
2. При диаметре прута 12-14 мм – 160 мм.
3. При сечении арматуры 16 мм – 180 мм.
4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент , процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

• вязка внахлест в 24 номинальных сечения;
• при нахлесте 12 диаметров допускается сварка с односторонним швом;
• нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

• На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
• Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.

• Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
• По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
• Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Сооружение фундамента

Необходимые расчеты материала и размеров конструкции

Существует множество типовых проектов лестниц, разработанных с учетом эргономики и требований безопасности. Строительными нормами и правилами также утверждены рекомендованные размеры элементов лестниц, однако их соблюдение в частном строительстве является добровольным, а отступление от СП в части размеров никак не наказывается.

Для того, чтобы по лестнице было удобно перемещаться, оптимально придерживаться следующих размеров элементов конструкции:

Глубина проступи – 23 – 25 см. Высота ступени – 14 – 17 см. Угол уклона лестничного марша – 30 – 40 градусов. Чем больше угол уклона, тем опаснее становится подъем и спуск

Это особенно важно, если в доме есть пожилые люди или дети. Ширина ступени – минимум 80 см

для свободного прохода одного человека и 120 см

для одновременного прохода двух людей навстречу друг другу. Высота перил лестницы – не менее 90 см. Максимальная высота перил как правило не превышает 120 см. Количество ступеней в лестничном марше должно быть нечетным. Если лестница короткая, количество ступеней в ней не должно быть менее трех. Для удобства перемещения по лестнице следует предусматривать площадки между маршами. Оптимально конструировать площадку после каждого марша из 9 – 11 ступеней.

Положительные и отрицательные качества монолитных лестниц

В первую очередь следует отметить то, что для обустройства монолитных лестниц нет ограничений по месту расположения. Их допускается строить везде: внутри здания и снаружи, для входа в дом, подвал или на чердак. Они хороши тем, что не имеют стыковочных швов и способны выдерживать большие нагрузки. Каждая монолитная лестница сугубо индивидуальна и неповторима.

Винтовая лестница может стать украшением интерьера

Кроме того, такая цельная конструкция:

может изготавливаться и эксплуатироваться в любой климатической зоне;
наделена высокой прочностью, жесткостью, надежностью и долговечностью;
обладает высокой огнестойкостью, хорошо противостоит агрессивным средам;
не трещит и не скрипит (важное качество для жилого дома);
дает возможность эффективно и безопасно использовать пространство под лестницей;
может быть облицована любыми отделочными материалами и способами.

При наличии множества положительных качеств монолитных бетонных конструкций винтовых и маршевых лестниц, имеются также некоторые негативные качества, которые выглядят примерно так:

• конструкция имеет, как правило, очень большой вес и подходит не для всякого здания; ее возможное строительство зависит от того, какую нагрузку способны воспринимать перекрытия конкретного сооружения;
• строительство монолитных объектов всегда длительно по времени и имеет повышенную трудоемкость;
• весь процесс связан с “мокрыми” бетонными работами и изготовлением опалубки для прямой или винтовой лестницы.

Чем отделать крыльцо из бетона

Декоративная отделка

Изготовление монолитных армированных лестниц из бетона — это длительный процесс. После того как раствор затвердеет и по нему можно будет передвигаться, должно пройти не менее месяца, чтобы конструкции можно было придать окончательный вид.

Прежде всего, одним из важнейших условий является монтаж лестничных ограждений и перил. Можно заранее произвести их монтаж и закрепить в бетоне опоры для поручней. Если этого не было произведено, монтаж выполняется после укладки чистовых ступеней.

Отделка монолитных лестниц может быть выполнена следующими материалами:

Декоративная отделка бетонной лестницы с помощью разных материалов

В зависимости от лицевой облицовки подбираются ограждения. Здесь можно сочетать дерево и металл, пластик, стекло и т. д. Чтобы ступени были удобными и ровными, необходимо сгладить дефекты, оставшиеся после заливки бетона. Для этого по поверхности лестницы распределяют стяжку или создают дополнительный настил из фанеры.

Если технология соблюдалась в полной мере, лестница прослужит вам не одно десятилетие. Монтаж подобных конструкций подходит как для общественных зданий, так и для жилых домов.
