Подключение газового котла: нюансы подключения одноконтурного котла, двухконтурного

Как лучше подключить газовый котел — выбор схемы

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

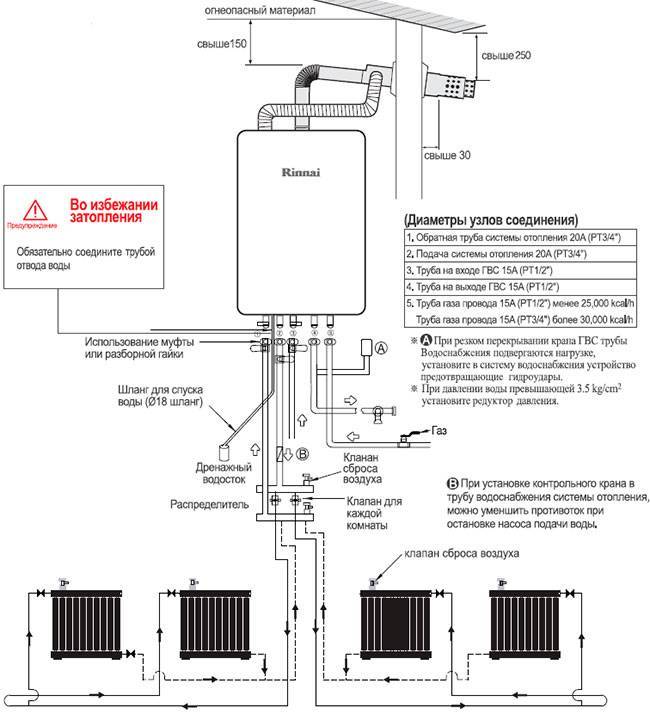

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

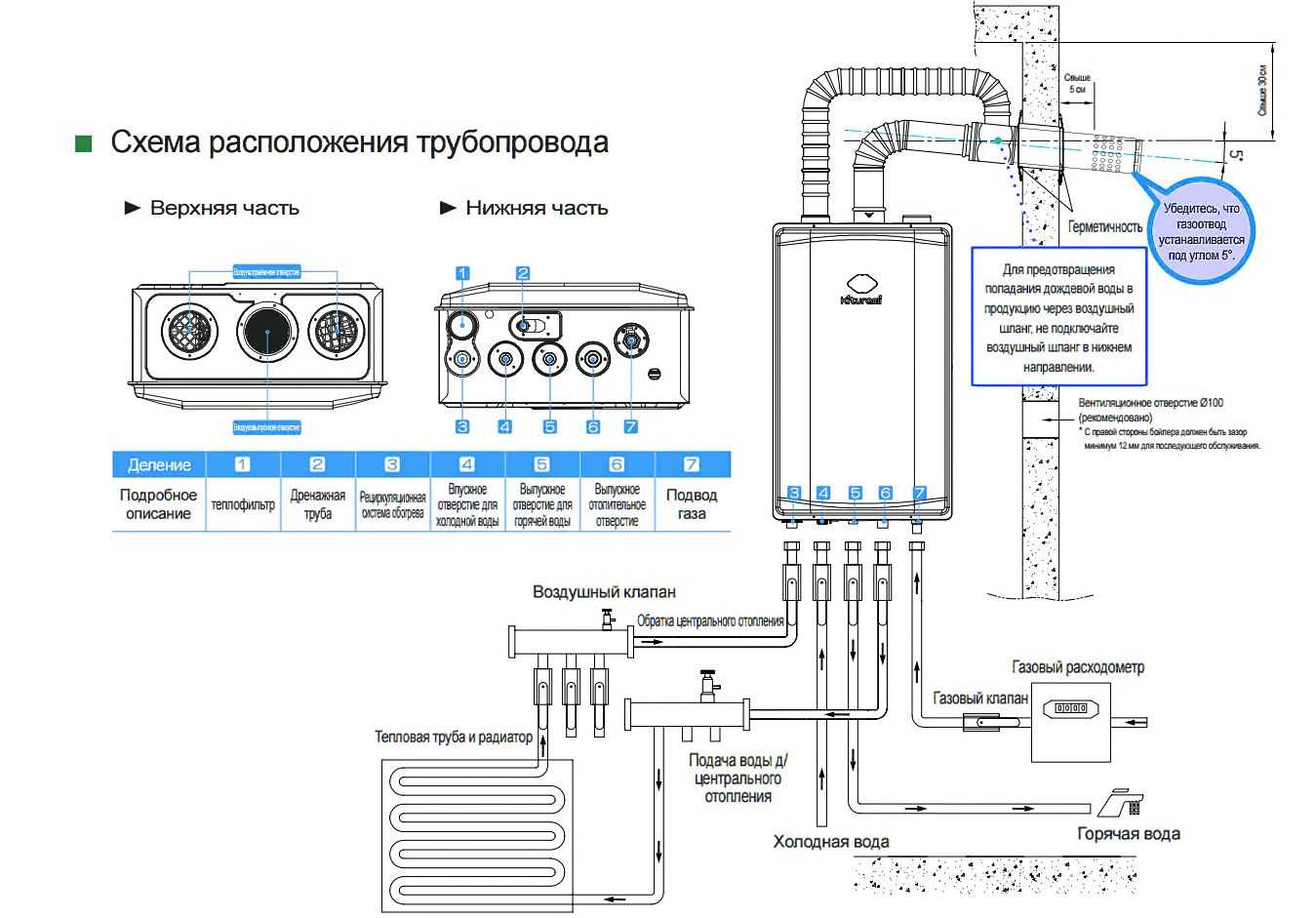

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

• Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
• За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
• Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
• Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.

Расположение электропроводки и газового оборудования

Кухни в разных квартирах и домах отличаются друг от друга своими размерами. Это может быть шикарная плантация для приготовления пищи, место, в котором вполне помещается все необходимое или тесная каморка, куда плита с холодильником и шкафом для круп влезли – и хорошо.

Так или иначе, в любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, вроде холодильника либо микроволновки.

И это по минимуму, не считая электрозависимые котлы отопления и газовые плиты.

Таким образом, практически всегда совмещается электропроводка с газовым трубопроводом в одном помещении.

Что говорит закон?

Разумеется, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно просчитанное специалистами и внесено в соответствующие нормативные акты.

Начнем с ПУЭ (правила устройства электроустановок). Нас интересуют 6 и 7 издание. В пункте 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими легковоспламеняющиеся газы, расстояние между ними должно быть как минимум 100 мм. При этом, провода, проходящие в «горячих» зонах необходимо обеспечивать дополнительной термозащитой и защитой от механических повреждений.

Особенности параллельной прокладки описывает пункт 2.1.57, в котором расстояние нормируется до 400 мм и опять-же, рядом с горячими трубами провода и кабели должны обладать защитой.

ПУЭ-7 более категоричен. Пункт 7.1.50 нормирует расстояние в 0.5 метров от любых выключателей, розеток и других электроустановочных элементов.

Однако есть еще обязательные для всех Правила проектирования систем газопотребления, введенные 6 июня 2021 года и определенные как СП 402.1325800.2018.

Рассмотрим, что-же говорится в этом Своде Правил о проводке и газотрубопроводах. В пункте 5.1 указано, что любая газовая плита должна быть оборудована системой «газ-контроль», помогающей предотвратить подачу топлива на форсунки, если пламя гаснет. А кроме того, между газовым вентилем и шлангом устанавливается диэлектрическая вставка.

Очень строги требования по обеспечению пожаробезопасности, исключающей возможность быстрого распространения пламени в случае такой опасности.

Пункт 6.15 обозначает расстояние сетей внутреннего газопровода от электроснабжения – по горизонтали не менее 40 см, по вертикали – не менее 10 см.

При этом если выполняется подключение газоиспользующих приборов к электросети, а как мы уже говорили, таковые распространены повсеместно, действуют отдельные правила, которые мы сейчас также рассмотрим.

Прежде всего регулируется расстояние от газового котла до его электрической розетки — не более 0,5 м.

Розетка, к которой подключается оборудование, работающее на голубом топливе, обязательно должна обладать заземлением и быть в легком доступе для быстрого отключения или визуального осмотра.

Обратите внимание, что на электрокабель не должно оказываться никакого механического воздействия и при монтаже/эксплуатации нельзя допускать никаких скручиваний, растягиваний и прочих негативно влияющих на целостность проводки действий. Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий

В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения

Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения.

Фазировка стабилизатора напряжения с сетью и котлом отопления

Шаг один.

Стабилизатор отключить от розетки, установить выключатель в положение вкл (1).

Измерить сопротивление между любым контактом вилки и выходами розетки, варианта будет два, в первом сопротивление с любым выходом розетки во много больше десятков кОм, во втором с одним из выводов сопротивление близко к нулю. Во втором случае ноль найден, пометить на вилке и розетке стабилизатора ноль. В первом случае взять другой контакт вилки и найти выход на розетке, где сопротивление будет близко к нулю. Пометить на вилке и розетке ноль, можно маркером, главное, чтобы не стерся со временем.

Шаг два.

Индикатором найти в сетевой розетке ноль и фазу. Пометить на сетевой розетке ноль.

В дальнейшем всегда соблюдать при включении стабилизатора совпадения отметок на вилке шнура с отметкой на сетевой розетке. При отсутствии индикатора, но при наличии заземления, ноль можно определить вольтметром, напряжение между землей и фазой близко к сетевому, (220В) напряжение между землей и нолем близко к 0 В, может быть до 10 В.

Шаг три.

Нужно найти ноль на шнуре котла, это возможно сделать только омметром.

В котле на колодке внутри ноль, фаза и земля подписаны, найти ноль и омметром найти на вилке штырь на котором сопротивление близко к нолю, пометить.

Все готово.

В дальнейшем все вилки в розетки включать по отметкам, ноль в ноль.

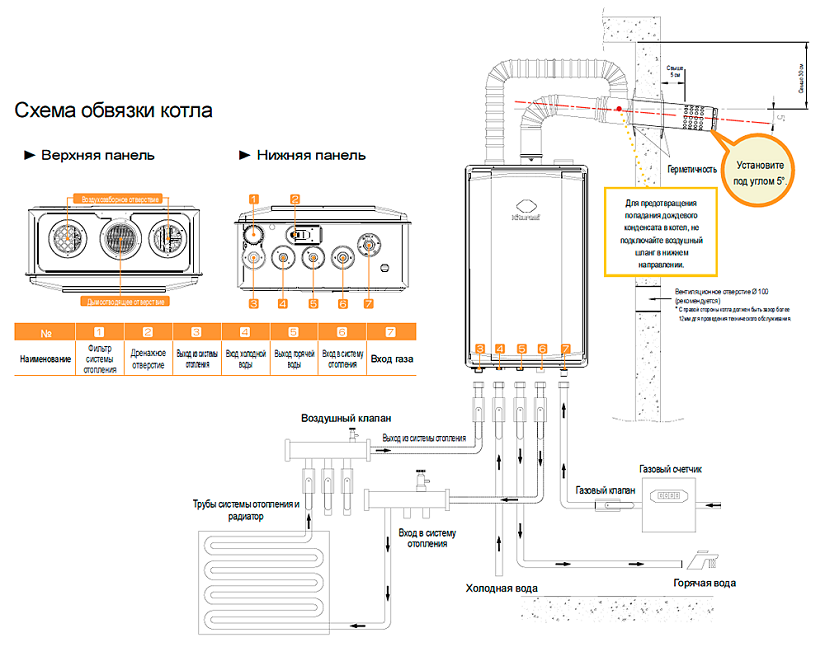

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Осуществление монтажных работ

Требования к установке отопительного котла.

Установка любого отопительного прибора в доме начинается с определения вида монтажа. Крепление настенного котла осуществляется с помощью стандартных анкеров толщиной 10 мм. Их длина зависит от материала, из которого сделана стена, и веса котла.

Напольный котел устанавливается на бетонный подиум, поднятый над общим уровнем пола на 80-150 мм. Общим требованием для размещения котлов на месте эксплуатации является их установка строго по горизонтальному уровню. Если котел имеет ножки, то высоту подиума можно уменьшить. Вмуровывать ножки в пол категорически запрещается.

Сзади котла находятся две трубы для присоединения отопительной системы. Резьба на трубах может быть метрической и трубной. Присоединение правильно сделать при помощи фланцевых элементов. Одна сторона фланца накручивается на раструб котла (обязательно соблюдение последовательности: подача к подаче, обратка к обратке) и делается уплотнение резьбового соединения. Его можно получить, применив:

• обмазку резьбы термостойким герметиком;
• намотку на нее фум-ленты большой толщины;
• нанесение краски.

На фланец ставится герметизирующая прокладка. Следует исключить паронит, текстолит и сварное соединение. Наилучший результат достигается при установке пробковой прокладки или маслостойкой резины. Именно таким образом будут увеличены показатели стойкости к преждевременному высыханию и растрескиванию, термостойкости и пластичности материала.

Фланец соединяется болтами с шайбами-граверами. Их затягивание осуществляется очень плотно. Подсоединив котел к системе, необходимо наполнить его для проверки герметичности всех соединений. Схема устройства двухконтурного котла включает два отверстия для подцепки и отвода воды, которые предназначены для горячего водоснабжения. По размерам они могут различаться. Обычно диаметр отверстий составляет от ¼ до 2,5 дюйма (необходимый размер можно вывести с помощью переходников). Поэтому материал для ввода/вывода воды подбирается в зависимости от вида котла.

Этапы обустройства газового отопления

Выбор и установка отопительной системы – процесс многоэтапный. Он включает:

• проектирование системы – подсчет тепловых потерь, выбор схемы, разводки;
• подготовку оборудования – собственно выбор радиаторов, труб, котла, а также подготовку к установке: Например, если автономное газовое оборудование нужно размещать в доме, то понадобится соорудить пристройку;
• монтаж отопительной системы – установка радиаторов и труб;
• установка и подключение газового котла;
• проверка и настройка системы.

Составление проекта

Исходной точкой отсчета для проекта выступают расчеты теплопотерь. В идеале это делают с помощью специального оборудования – тепловизоров. Но можно обойтись и без них. В среднем через стены дом теряет 10–15% тепла, через подвал – до 15%, через крышу – до 30%. Зависит это от уровня утепления, материала стен и крыш, конструкции здания.

В среднем на обогрев 10 м² жилья при высоте потолков не более 2,5 м уходит 1 кВт. То есть для обогрева здания площадью в 250 м² потребуется котел мощностью не менее 25 кВт. За сутки он будет расходовать 2,5*24=2,5 м³ газа. В месяц это составит 1800 куб. м. Учитывая погоду в регионе, результат умножают на соответствующее количество холодных месяцев.

Рассчитывают приблизительно, только чтобы установить некоторые максимальные пределы. Они и служат основой проекта наряду с особенностями здания.

Проектирование включает:

• разделение дома на зоны и определение необходимого температурного режима в каждой из них;
• расчет теплосети по зонам или комнатам;
• расчет количества секций для обогрева зоны;
• выбор типа отопления – разводка, схема укладки;
• расчет мощности котла, оборудования и материалов.

Подготовка оборудования

Радиаторы, трубы, котел подбирают исходя из требований проекта.

• Трубы – для отопления лучшим вариантом считают металлопластиковые. Они выдерживают большой нагрев, долговечны и обладают более низким коэффициентом теплового расширения. Это заметно облегчает монтаж. Допускается брать и полиэтиленовые.
• Радиатор – выпускают самые разные варианты. Алюминиевые батареи очень быстро нагреваются даже при низкой температуре теплоносителя, устойчивы к коррозии и красивы. Однако материал мягкий и гидроудары не выдерживает. Чугун, напротив, стоек к перепадам давления и долго отдает тепло, но зато очень тяжел и долго нагревается. Биметаллические радиаторы нагреваются быстро, тепло держат довольно долго, но дороже и не так долговечны.
• Котел – главной его характеристикой выступает мощность. Покупать котел нужно с запасом мощности на 15%, не меньше. Стоит учитывать, если дом большой, да еще и трехэтажный, не стоит ставить двухконтурный. Даже при большой мощности он будет неэффективен.

Остальное оборудование – краны, регуляторы, фитинги – подбирают под материал труб и батарей.

Установка и подключение оборудования

Монтируют газовое оборудование и подключают к магистрали только специалисты. Но часть сопутствующих работ может быть выполнена своим и руками.

1. В первую очередь для котла оборудуют помещение: отделывают хотя бы часть огнеупорными материалами, оборудуют вентиляцию.

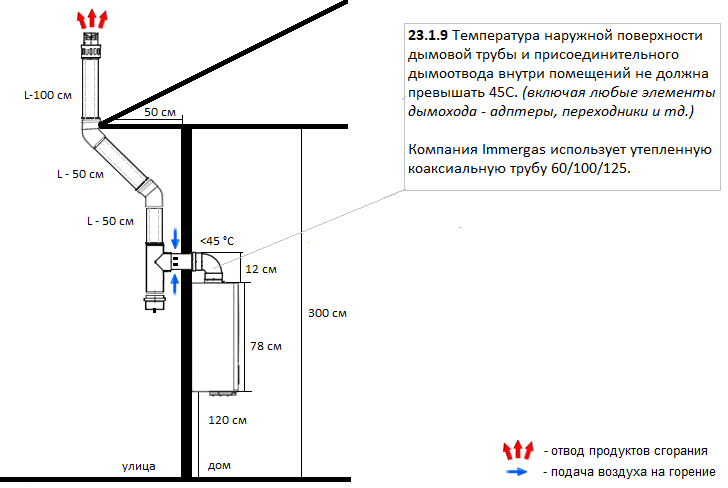

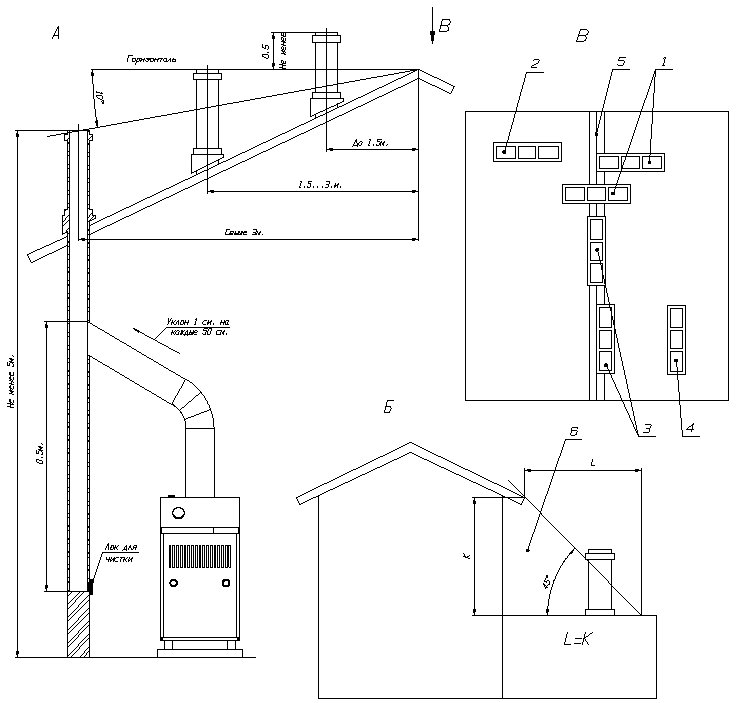

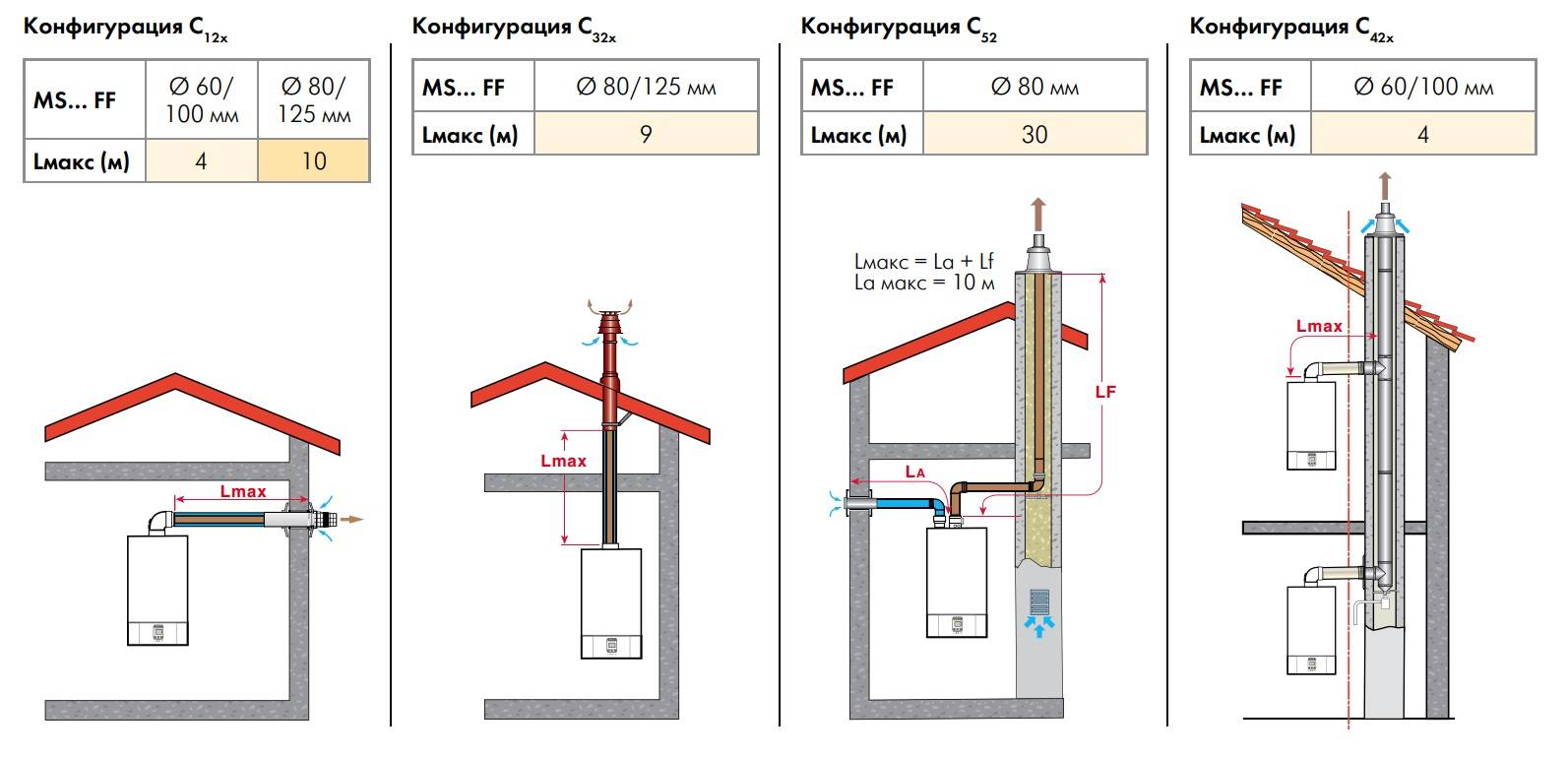

2. Устанавливают котел, подключают циркуляционный насос и коллектор, если это требуется. Подсоединяют аппарат к дымоходу.
3. Монтируют все необходимые датчики контроля и регуляторы.
4. Прокладывают трубы. Отопительные трубы можно крепить только на стену на кронштейны. Их обязательно ставят под уклоном – 5 мм на погонный метр.
5. Ставят радиаторы – тоже на кронштейны.
6. Отопительную систему, заполняют водой и проверяют ее работу.

Затем выполняется подключение газового котла. Сотрудник настраивает систему, пломбирует аппарат и счетчик.

Тестирование системы и технологическая проверка

Опрессовку осуществляют после подключения газового котла. Алгоритм следующий.

1. Заполняют систему водой медленно, чтобы по возможности снизить количество воздуха в радиаторах. Как только манометр достигает нужной величины, пуск воды останавливают.
2. В штуцере батареи стоит воздухоотводчик. Если клапан автоматический, спуск воздуха выполняется без участия человека. Если стоит кран Маевского, нужно вручную спустить воздух из каждой батареи до появления струи воды.
3. Включают котел – выставляют переключатель на ноль, включают подачу газа. Действуют по инструкции, так как порядок включения в разных моделях разный.
4. Перед запуском нужно спустить воздух в циркуляционном насосе. Для этого на приборе снимают панель, откручивают центральный болт и поворачивают по стрелке. Затем тянут крышку воздухоотводчика и выпускают воздух. Последний мешает вращению лопастей.

Требования для помещения котельной с газовым котлом

Многое зависит от производительности котла: в случае, если она достигает отметки более 30 киловатт, то появляется необходимость в отдельно устроенном помещении. Именно исходя из положений ‘Строительных норм и правил’, строятся и создаются конкретные распоряжения к обустройству котельной, специализированной на отоплении по сгоранию продуктов.

• Размещать котельную возможно в чердаках, подвалах, то есть в специальных комнатах домов. Но стоит учесть, что требуется освобожденный коридор, достаточная освещаемость.
• Установленный объем в размере не менее 14-и квадратных метров с учетом мощности в 30-60 киловатт и выше 15 квадратных метров с предназначением для котлов большей производительности.
• Комфортный и беспрепятственный доступ к устройству.
• Покрытие стен негорючим материалом.
• Обеспечение вентиляционным процессом в трехкратном размере воздухообмена.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот “обычная” схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Схема монтажа отопительных батарей

То, как будут располагаться радиаторы в отопительном контуре, во многом влияет на производительность работы системы.

Принято различать пять основных способов монтажа батарей:

• верхний вариант монтажа предусматривает подачу и отвод воды из верхних точек труб;
• при нижнем способе подключения теплоноситель поступает и выходит из нижних разъемов;
• односторонний способ устройства радиатора отличается тем, что подача воды выполняется через верх, а отвод снизу, причем все это происходит с одной стороны батареи;
• при диагональном подключении подача теплоносителя снова выполняется сверху, а отвод – уже снизу с обратной стороны;
• еще один способ монтажа именуется спотовым. Применяется он нечасто, поскольку для его реализации подойдет не любой радиатор. Вход и выход теплоносителя в данном случае монтируются в одном из четырех углов батареи.

При выборе способа подключения важно обращать внимание на конструкцию самого радиатора, при этом решить, какой именно вариант монтажа использовать, нужно еще до приобретения отопительного прибора

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно – схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.
