Пошаговая инструкци
Весь процесс монтажа довольно простой и будет происходить по следующему плану:
- Изготовление рамы.
- Установка роликов.
- Создание щита.
- Монтаж дополнительных элементов.
Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.
Шаг 1:Замеры проема
Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.
Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.
Шаг 2:Крепление основного каркаса
После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.
Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.
Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.
Смотрим видео:Делаем каркас полотна
https://youtube.com/watch?v=9UK8eY7eMA4
Шаг 3:Сборка полотна
Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.
Шаг 4:Крепим пружины и механизмы
Лучше всего пружины выбрать из стали 65Г.
Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.
С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.
Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.
Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.
Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.
Шаг 5:Делаем направляющие, рельсы
Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.
Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.
На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.
Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.
Шаг 6:Завершающий этап
После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.
Подготовка к монтажу
Монтаж секционных ворот предполагает обязательную подготовку имеющегося строения к этим работам.
- Входную часть избавляют от остатков штукатурки, которая уже облупилась, убирают нелицеприятные части облицовки, нивелируют иные дефекты.
- Выравнивают внутренние стены вокруг въезда в гараж, чтобы все элементы прилегали нужным образом.
- Установка своими руками предполагает предварительную оценку параметров стены: ширина больше 45, высота более 30 см. Меньшие параметры затрудняют процесс установки, делая его невозможным.
- Из помещения выносят все лишние объекты, чтобы они не мешали производству работ.

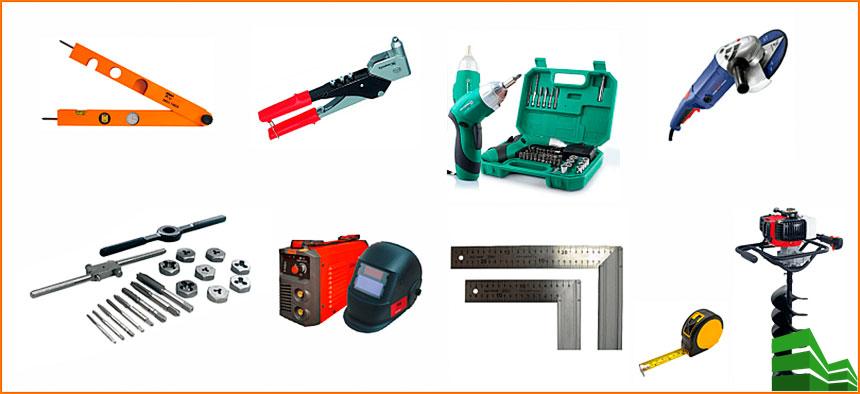

- Готовят инструмент, что может понадобиться: строительный уровень, крепежные элементы перфоратор, рулетку, маркер, шуруповерт, аксессуары для слесарного дела.
Устройство и принцип действия

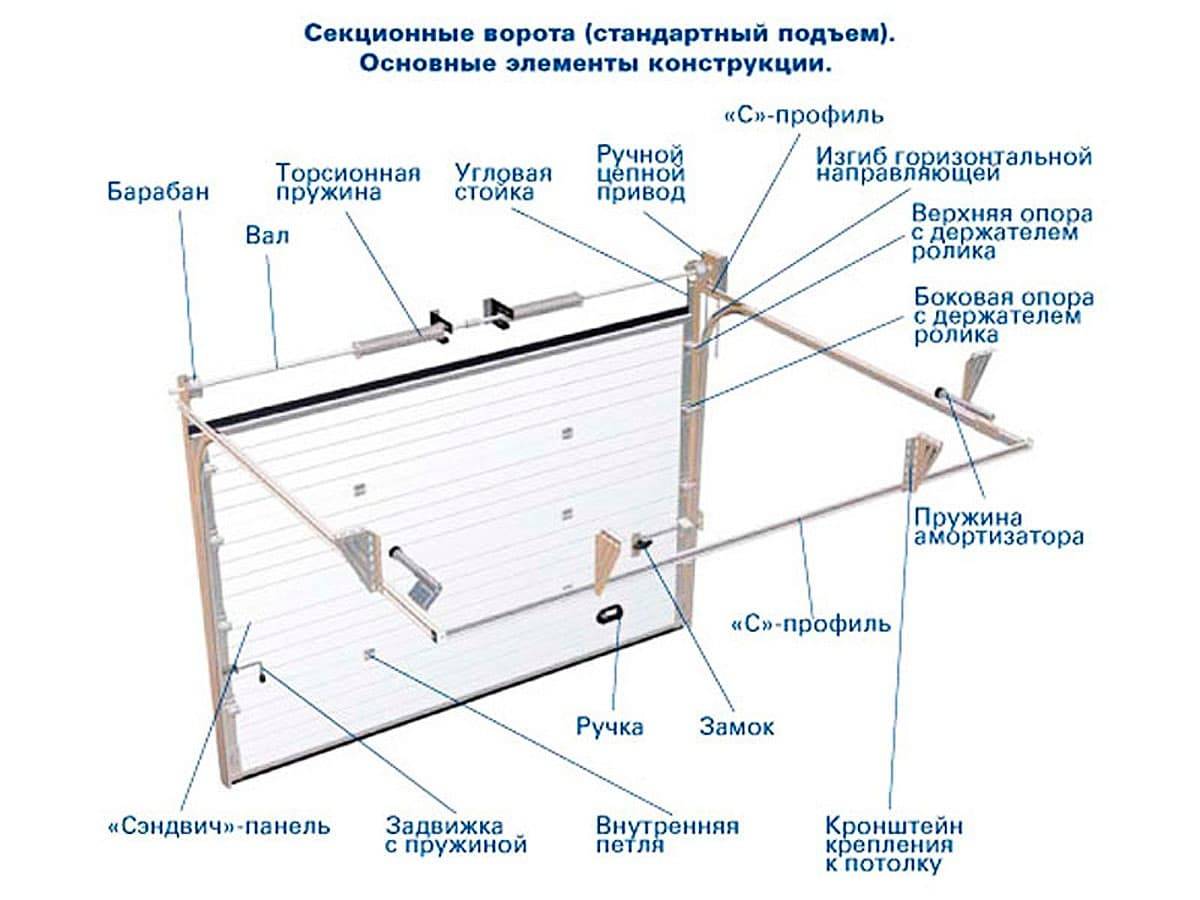

Секционные ворота состоят из нескольких элементов:
- направляющих;
- электрического привода;
- модулей;
- пружинного механизма;
- полотна;
- секций.
Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.
Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.
Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.
Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.
Кроме вышеперечисленного, такие конструкции оснащают:
- замками;
- торсионной системой;
- механизмами обеспечения безопасности;
- ручками;
- засовами;
- крючками.
Движение системы происходит таким образом:
- во время открывания полотно поднимает по вертикально направленным рельсам;
- после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
- после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.
Изготовление и установка
В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна
Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник
Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.
Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.
Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.
Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.
Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).
Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).
Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.
Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.
В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.
Как увеличить срок службы
Секционные ворота в гараже на две машины
Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.
- Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра. Ими стоит запастись еще перед проведением всех монтажных работ.
- Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
- Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
- И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.
Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.
Проектирование и расчет стройматериала
Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.
К слову, на предприятиях также наносится и само декоративное покрытие
Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов
Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.
Секционные ворота своими руками
Основные общепринятые качества для гаражных ворот – надежность, практичность и легкость в эксплуатации. Конструкция секционных ворот обладает всеми перечисленными качествами, при этом они не требуют дополнительного места при открытии и их легко сделать подъемно-автоматическими.
Секционные ворота своими руками
Благодаря современным материалам они обладают хорошими теплоизоляционными свойствами и могут отлично преобразить фасад гаража.
Основным минусом секционных гаражных ворот является их цена. По сравнению с обычными распашными воротами она может быть больше раза в два и более.
На рынке имеется достаточно большое количество фирм, занимающихся изготовлением, продажей и установкой таких ворот. Но наличие большой конкуренции на рынке все равно не повлияло на цену. Причиной этому является сложное устройство ворот и дизайн.
Чтобы хоть как-то сэкономить на установке, советуем купить готовый механизм и заняться установкой самостоятельно, а также выбирать заводские расцветки ворот, они ничем не хуже авторских и долговечны.
Конструкция гаражных секционных ворот состоит из ламелей, скрепленных между собой в единое полотно, и механизма, состоящего из направляющих, пружинных блоков для уравновешивания полотна во время движения, и подъемно-торсионной системы, обеспечивающей движение полотна вдоль направляющих за счет системы тросов, валов и барабанов.
Установка

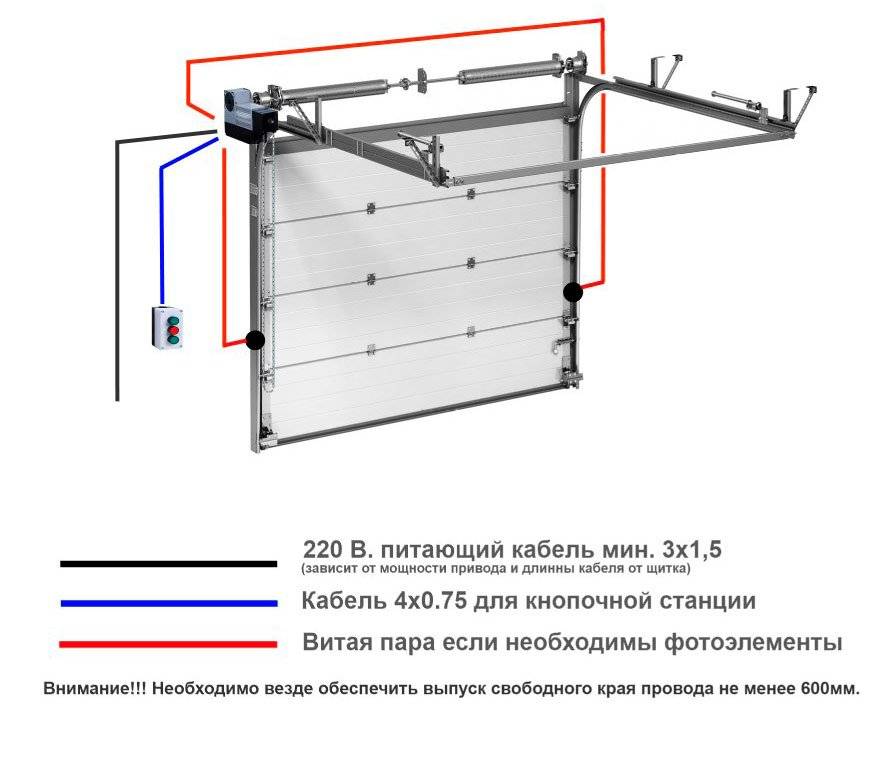

Схема монтажа ворот
В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

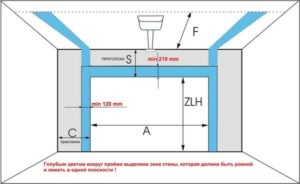

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:
- расстояние до потолка 300 см;
- расстояние по бокам 450 см.
Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.
Требования к конструкции
Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:
- перфоратор;
- дрель, со встроенной функций шуруповерта;
- набор монтажных инструментов;
- победитовые сверла;
- измерительные приборы (рулетка и уровень).
Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:
- Вертикальный профиль.
- Горизонтальный профиль.
Именно они выполняют роль фиксации движения панелей.
Этап 5. Проверка
Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.
Ворота
Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.
Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

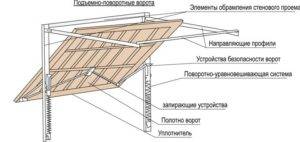

Принцип действия подъемно-поворотного щита
Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.
Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.
Этап 1. Подготовка оборудования
Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:
- лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
- электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
- перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
- отвертка;
- плоскогубцы;
- кусачки.
Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

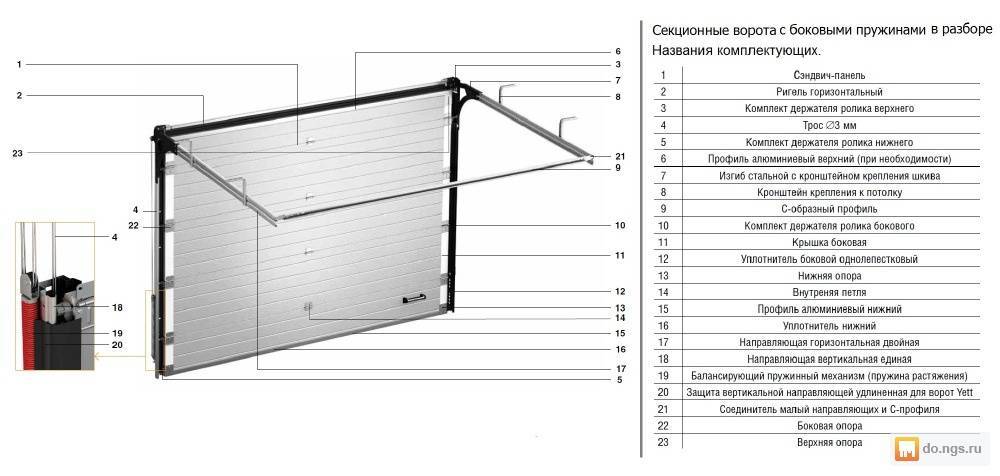

Из чего состоят секционные ворота
Стандартные секционные ворота — это полотно из нескольких металлических панелей, направляющие и подвесы, специальный пружинный механизм и электропривод. В комплектацию электропривод не входит, приобретать его нужно отдельно, при этом управление воротами может производиться и в ручном режиме.
Панели для ворот выполняются из тонких стальных листов, между которыми находится уплотнитель – полиуретановая пена. Утепленные панели обладают отличными теплоизолирующим и свойствами и практически не пропускают уличный шум в помещение. В дешевых моделях уплотнитель для панелей не используется, поэтому устанавливать их можно только в неотапливаемых гаражах.

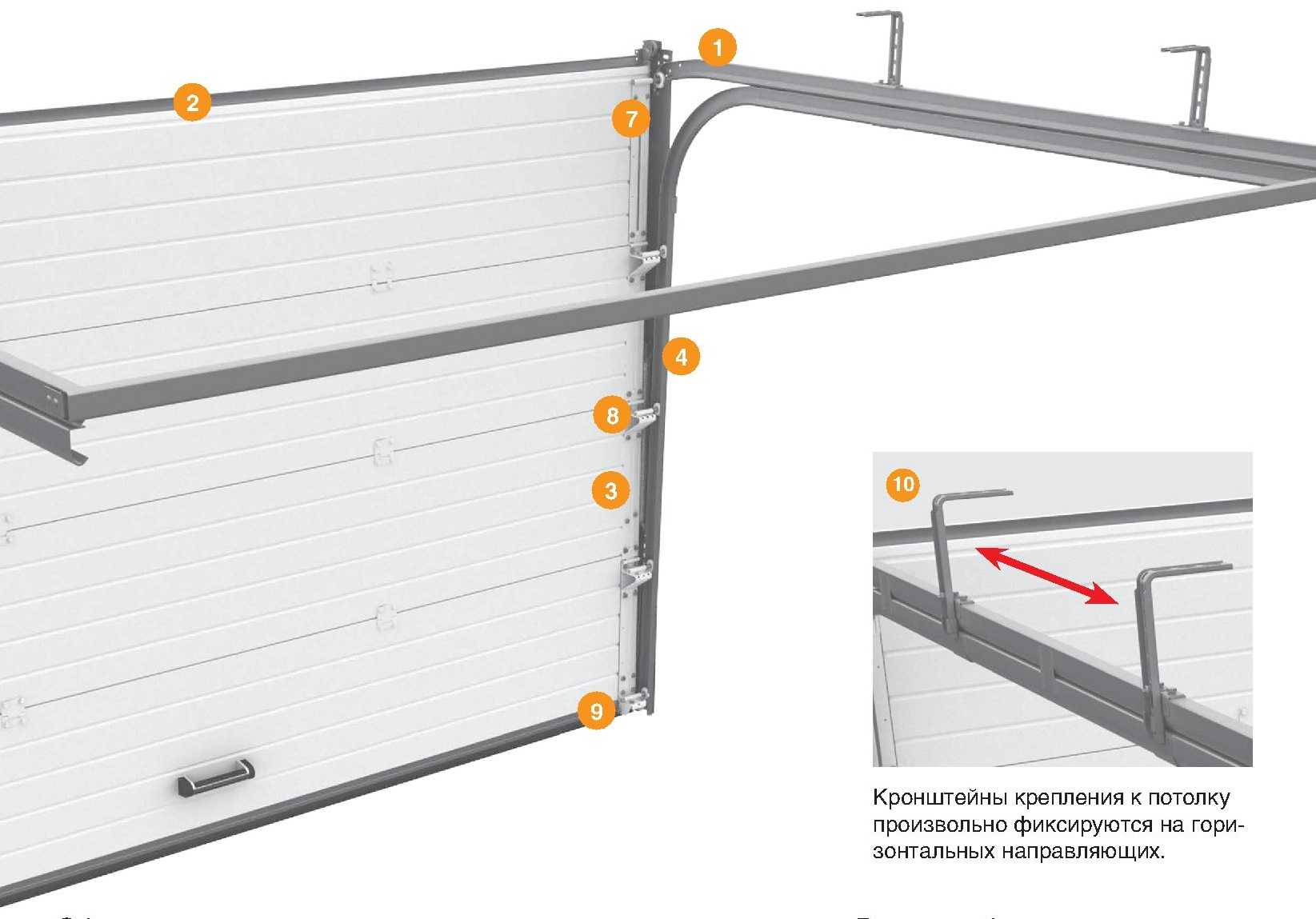

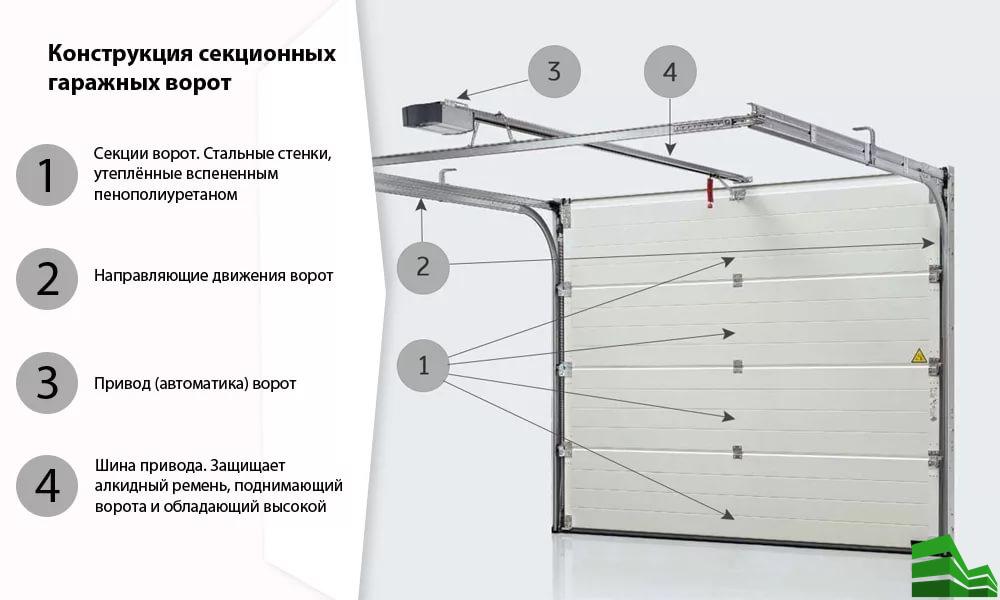

Конструкция секционных гаражных ворот
В качестве направляющих используются стальные профили, оснащенные кронштейнами. Они закрепляются по периметру проема и на потолке, где их удерживает специальный подвес. Пружинный механизм обеспечивает легкое скольжение и балансировку полотна. Дополнительно изделие комплектуется крепежными элементами.
Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры. Отдельные модели имеют встроенное в панель окно из акрила, стойкое к ударам и повреждениям, но хорошо пропускающее солнечный свет.
Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Установка торсионного механизма и направляющих
На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.
Монтаж вертикальных направляющих
Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.
Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.
Монтаж горизонтальных направляющих
При выполнении монтажа придерживаются такой последовательности действий:
Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.
Монтаж торсионного механизма
Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:
- Монтаж механизма в опорные кронштейны.
- Прикрепление к валу подшипников, состоящих из двух пружин.
- Просверливание в барабане отверстия, в которое будет пропускаться трос.
- Установка барабана на вал и фиксация троса при помощи крепежных болтов.
- Регулировка интенсивности натяжения установленного троса.
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.
Фурнитура
Подведём итог
При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.
Watch this video on YouTube
