Пандусы для инвалидов-колясочников

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

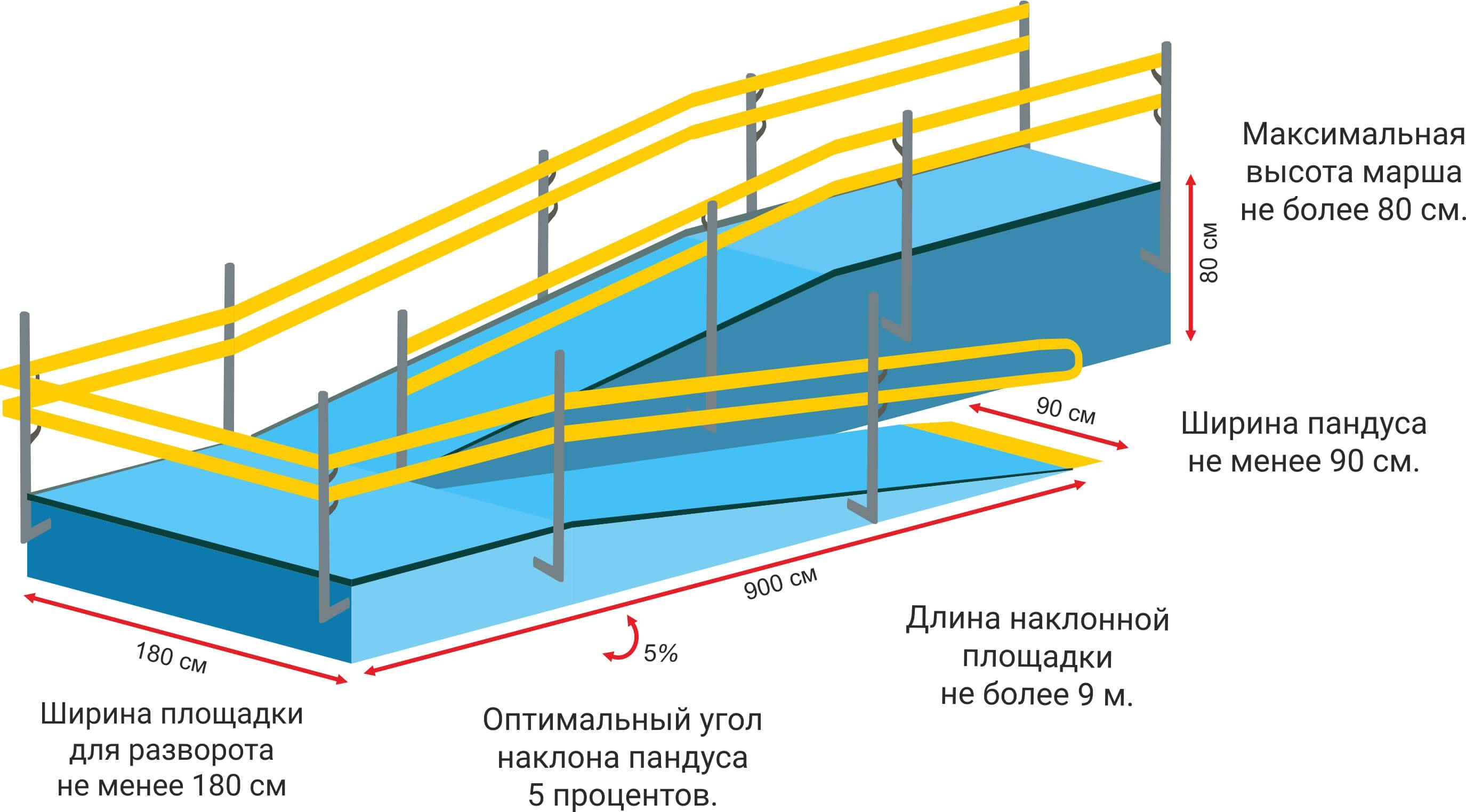

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

• максимальная высота марша – 80 см;
• минимальная ширина винтового изделия (при полном повороте) – 200 см;
• минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
• вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
• минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
• максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

• 1:20 (на 1 см высоты должно приходиться 20 см длины);
• 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
• 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

• 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
• 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

• поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
• перила должны быть круглого сечения;
• диаметр поручня – 3-5 см (оптимальный размер – 4 см);
• минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
• с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
• нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
• для детей ограждения следует устанавливать на высоте 50 см;
• поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
• в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
• расстояние между поручнями – 90-100 см;
• при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
• начало и конец конструкции должны маркироваться предупредительными полосами;
• с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

• модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
• если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
• чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
• установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
• чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Технические характеристики

Изготовление пандусов включает в себе огромное количество параметров и норм:

• Должны включать в себе особенные поручни на определенной высоте (0,7-0,9 метров), а в детских заведениях (0,5)
• Особое покрытие, чтобы обеспечивать нужное зацепление и способствовать облегченному подъему и спуск для людей с ограниченными возможностями.
• Надежный материал изготовления.
• Угол откоса для благоустроенного и безопасного использования, потому что при огромном откосе, тяжело подниматься, даже при посторонней помощи людей.
• Перила должны иметь возвышенность не меньше 0,45 метра.
• Инвалидный пандус обязан быть не меньше 1 метра в ширину.

Виды пандусов

Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.

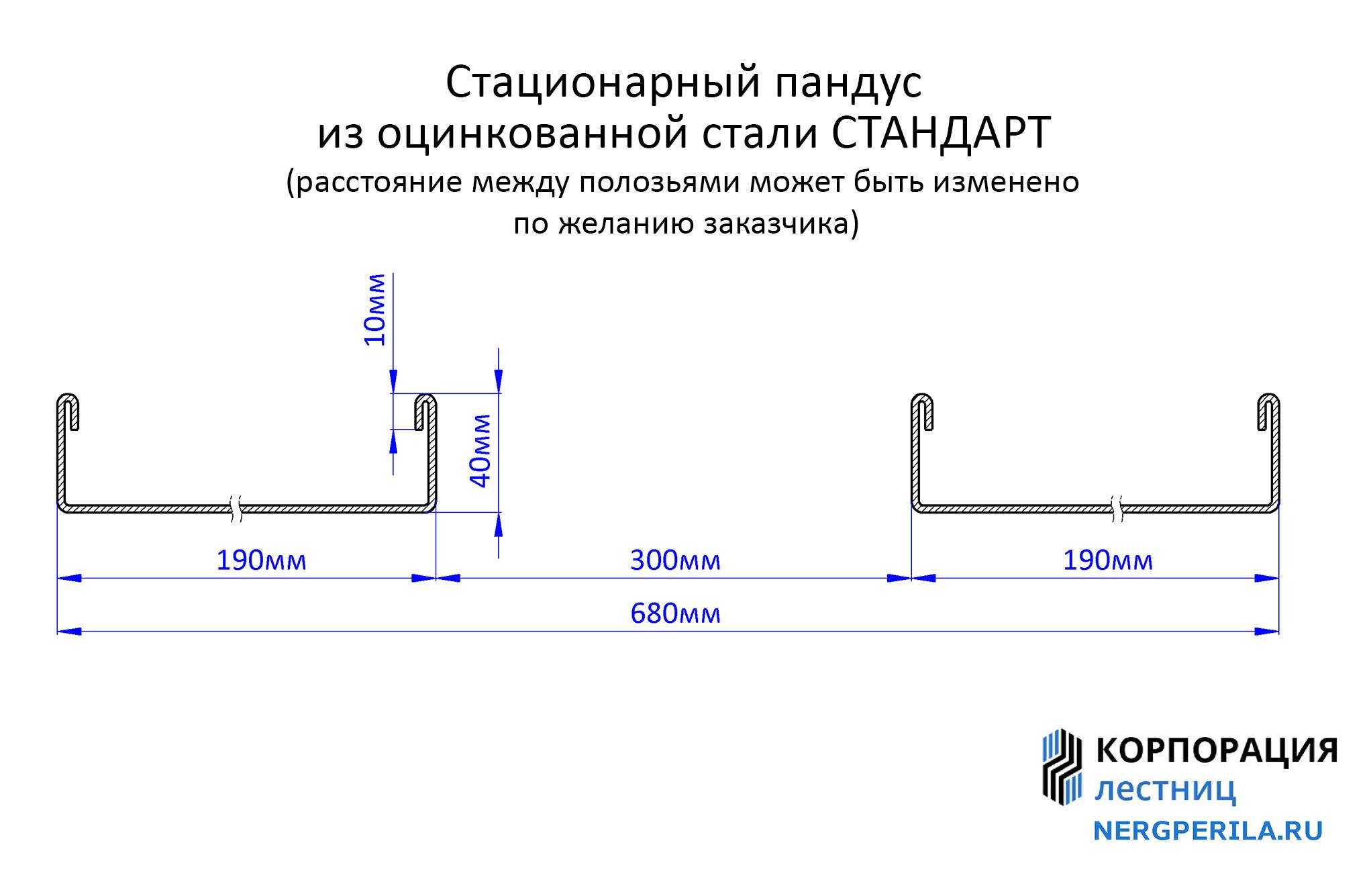

Пандус стационарный

Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.

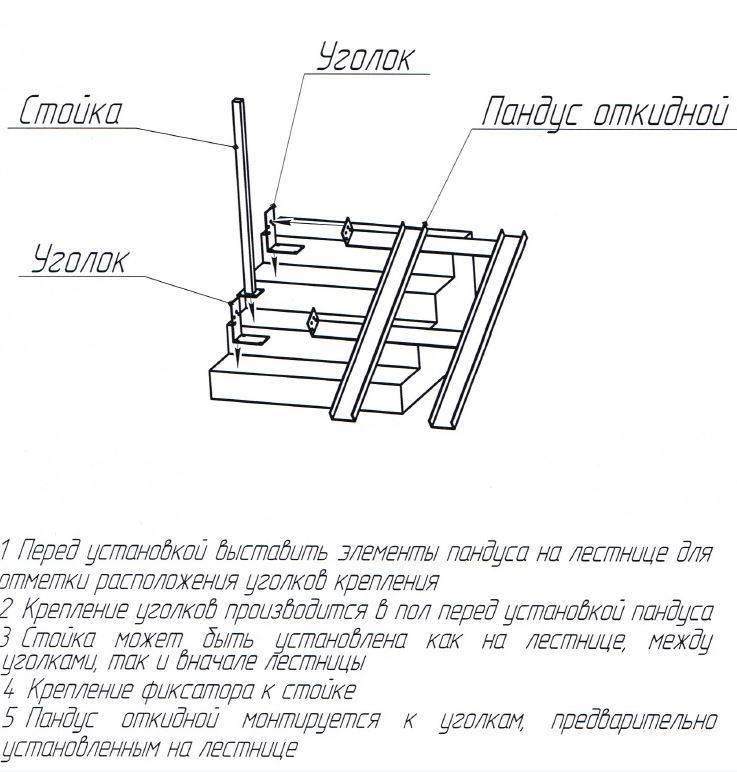

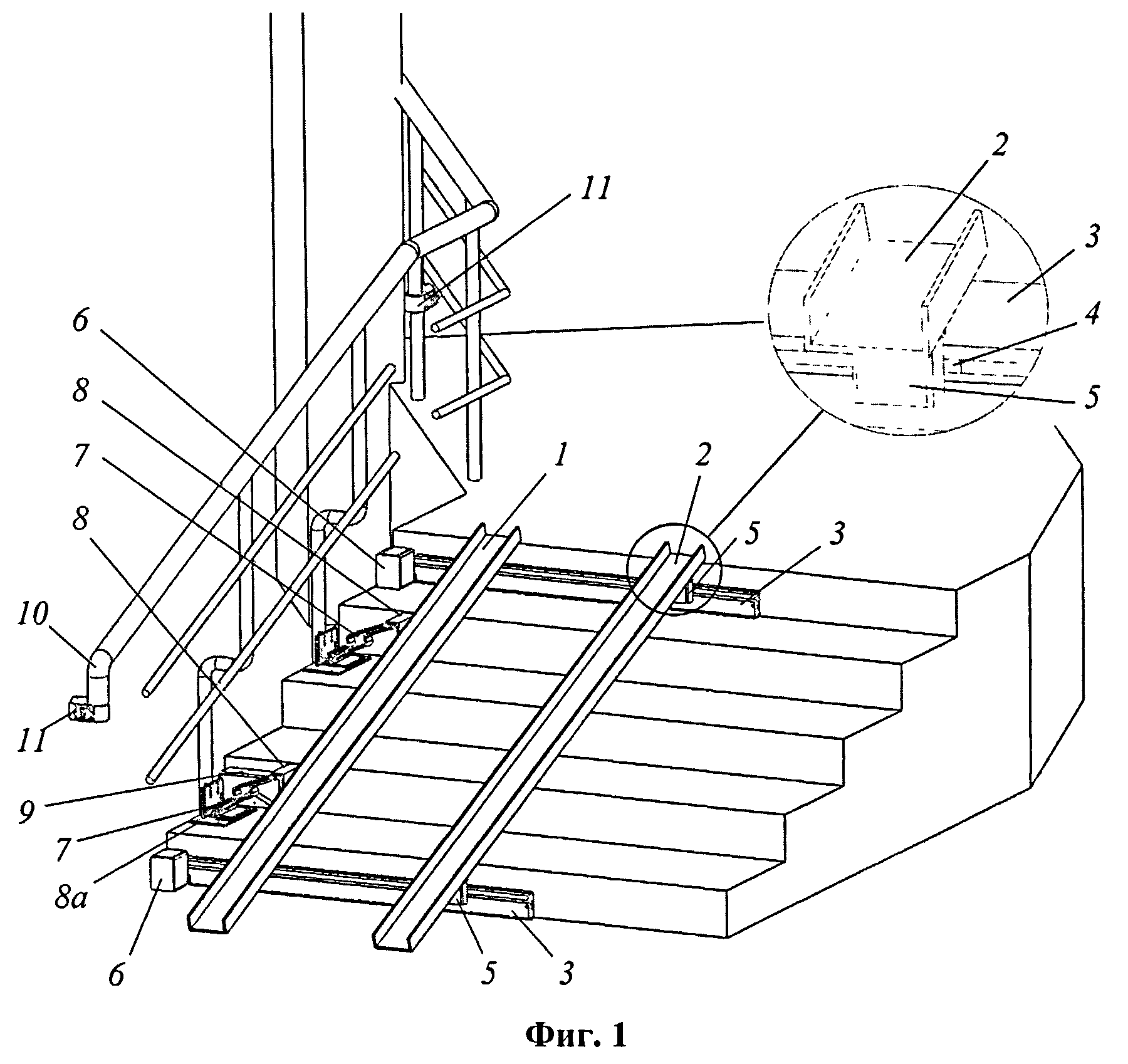

Откидной (инвентарный пандус)

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.

Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

По типу конструкции различают:

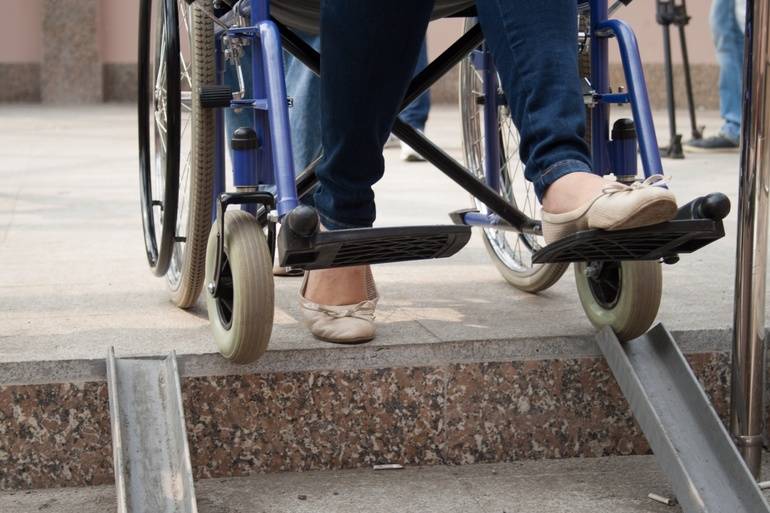

• Пандусы-рельсы (обычно изготавливаются из металла).
• Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

Наименование	Описание
СП 59.13330.2016	Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
ГОСТ Р 51261-2017	Устройства опорные стационарные реабилитационные. Типы и технические требования
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1)
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 30-102-99	содержит требования к входной площадке.
СП 59.13330.2012	Актуализированная редакция СНиП 35-01-2001
СП 59.13330.2012	содержит предписания по доступности зданий и сооружений для маломобильных групп населения
СНиП 35-01-2001	содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-99	содержит технические требования к стационарным опорным устройствам.

Длина одного наклонного марша пандуса не должнапревышать 900 см

Длина всего пандуса не должна превышать 3600 см

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1 м При двустороннем движении ширина пандуса должна быть не менее 180 см

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 150 см

Максимальная высота одного подъема (марша) пандусане должна превышать 80 см

Угол наклона пандуса должен быть в пределах до 8 % или

Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм

Требование к рампам с уклоном

Данная конструкция предназначается для быстрого и комфортного передвижения с одного поверхностного уровня на другой маломобильных граждан, пользующихся инвалидными колясками. Поэтому требования к пандусам всегда должны быть повышенными.

Устройство площадок

Практически все виды пандусов имеют верхние входные и нижние, а при особой необходимости — промежуточные переходные площадки. Их габариты, согласно СП 59.13330 от 2012 г., должны обладать такими показателями:

1. Средняя ширина в пределах 1.85 м.
2. Глубина верхней площадки при открывающихся дверях внутрь здания — 1.4 м, при наружном открытии — 1.5 м.
3. Ширина площадки в точке разворота коляски — 2.2 м.

Чтобы исключить обледенение открытой рампы, ее поверхность обычно покрывается противоскользящим покрытием или устраивается электрический подогрев дорожки.

По ширине промежуточные площадки должны совпадать с примыкающими к ним подъемными дорожками. При этом рекомендуемые размеры по ГОСТ будут следующие:

1. На прямом участке размер площадки составляет 1.4 х 0.9 м.
2. На повороте под 90 град. при ширине дорожки 0,9 м габариты площадки должны быть 1,4 х 1,4 м.
3. Рекомендованный размер для разворота промежуточной площадки — 1,5 х 1,8 м.

Элементы ограждения

Крепеж, выбор высоты и основной тип ограждающей конструкции должны соответствовать требованиям, которые достаточно подробно описаны в ГОСТ Р 51261−99. При этом ограждения должны устанавливаться со всех сторон наклонных рамп и площадок, к которым не примыкают вплотную стены здания.

Сами ограждения могут быть с двумя разными по высоте поручнями и отвечать следующим требованиям:

1. Поручни должны быть с круглым поперечным сечением и иметь диаметр 40−50 мм. Материал изготовления — металл. Крепятся по обеим сторонам наклонной рампы.
2. На ограждение рекомендуется устанавливать два поручня: один на высоте примерно 700 мм, второй в пределах 850−920 мм от пандуса.
3. Расстояние поручня от гладкой стены должно быть не меньше 45 мм, а между шершавой стеной и поручнем — минимум 60 мм.
4. Поручень для детей рекомендуется крепить не выше 500 мм от рампы.
5. Концы поручней должны закругляться.
6. Начало рампы для инвалидов, а также ее конец обозначаются специальными яркими полосами.

Съезды с тротуаров

Людям, у которых ограничено свободное передвижение, некоторые вещи могут быть недоступны, особенно если это касается преодоления высоких препятствий на коляске. И если для прохода в некоторые здания могут устанавливаться наклонные конструкции, позволяющие свободно проехать коляской по лестнице на входную площадку, то на многих пешеходных переходах все выглядит печально.

Известно, что тротуарная поверхность всегда на 100—150 мм выше дорожного покрытия. Это, естественно, создает большие трудности для человека, который передвигается в инвалидной коляске. Без посторонней помощи он практически не сможет самостоятельно преодолеть эту высоту.

Поэтому на дорожных перекрестках для съезда с тротуаров должны оборудоваться небольшие пандусы, которые соответствуют следующим требованиям:

1. Ширина наклонной поверхности для двухстороннего проезда должна составлять 1,8 м.
2. Максимальный уклон в пределах 5−10%.
3. Иногда дорожки для пешеходов и съезды с тротуаров могут оборудоваться небольшими бортиками высотой около 50 мм.

Рампа своими руками

Предварительное изготовление и последующий монтаж пандусов должны осуществлять специализированные службы ЖКХ после подачи заявления гражданами определенного многоквартирного дома или лицом, заручившимся их подписями. Но часто ожидание положительного результата от соответствующих служб может затянуться на неопределенное время.

Кроме этого, даже после получения положительного ответа установка пандуса может затянуться еще на несколько месяцев. Непосредственно такая ситуация иногда вынуждает родственников людей, которые ограничены в самостоятельном передвижении, устанавливать наклонные рампы своими руками.

Но в этом случае, если конструкция рассчитывалась самостоятельно и изготовлена некачественно, инвалида могут ожидать определенные неприятности в виде трудного подъема по рампе или даже риски падения. Поэтому на первое место должны выходить знания строительного дела и соблюдение требований, которые предъявляются к конструкциям пандусов.

Угол наклона пандуса для инвалидов

Основным параметром пандусов является угол наклона. Наклонные поверхности должны располагаться под определенным углом, величину которого определяет соответствующий ГОСТ. Если же требования ГОСТ не соблюдены, то для человека с ограниченными возможностями все сооружение становится неудобным и опасным.

Угол наклона пандуса

Угол наклона пандуса должен соответствовать требованиям ГОСТ

Уклон пандуса определяется как отношение его высоты к длине (проекции на горизонтальную ось) и выражается в процентах. Может выражаться в градусах.

Расчет уклона пандуса

При создании наклонных площадок для инвалидов ГОСТ рекомендует угол наклона не больше 5%. Если эту величину измерять в градусах, получается чуть меньше 3° (2,86°).

Угол наклона пандуса в процентах

Максимальный угол наклона может быть увеличен, если конструкция устанавливается на непродолжительное время. Максимум для такого варианта – 8% (4,8°). При этом должны быть соблюдены следующие требования:

• перепад высот – не больше 50 см;
• наклонный участок поверхности – не длиннее 6 м.

Согласно СП 59.13330.2012 (актуализированная редакция СНиП 35-01-2001) угол наклона может быть увеличен до 10% (5,7°) в затесненных местах. Перепад высот при этом не должен быть больше 0,2 м.

Требования СП (СНиП) определяют также допустимый поперечный уклон наклонной поверхности. Он не должен превышать 2%.

Съёмные пандусы подразделяются на несколько категорий:

• телескопические раздвижные;
• пандусы для преодоления порогов;
• ролл-пандусы.

Телескопические раздвижные пандусы

Данный вид пандусов используется для спуска/подъема детских и инвалидных колясок. Он является универсальным, подходит для любых лестничных маршей и предназначен для установки на маршах лестниц, где установка стационарного пандуса мешает проходу пешеходов. Для преодоления небольших лестниц, бордюров и порогов пандус возможно использовать в не раздвинутом состоянии: в таком положении возможна нагрузка на аппарель пандуса до 400 кг.

Пандусы для преодоления порогов

Пандусы для преодоления порогов имеют небольшие размеры по сравнению с другими видами пандусов. Как правило, их устанавливают для преодоления человеком на инвалидной коляске порогов, бардюров, а также других участков с перепадами высот. Благодаря небольшим размерам и массе, установку такого пандуса может осуществлять один человек.

Ролл пандусы

Принцип использования ролл пандусов является таким же, как и у телескопических моделей. Основное различие между ними заключается в способе складывания: ролл пандус, фактически, скручивается, словно обычный коврик, который лежит у вас в гостиной. Такой способ складывания уменьшает габариты пандуса, что особенно удобно при транспортировке.

На сегодняшний день всё большую популярность приобретают именно съёмные пандусы. Во-первых, вам не нужно платить специально обученному человеку за установку оборудования, а, во-вторых, съёмные модели являются более практичными, их можно с лёгкостью транспортировать. Особенно это актуально для общественных мест, где установленный стационарный пандус может стать помехой для пешеходов.

Куда обращаться для установки пандуса

Нормы установки пандуса в подъезде определяются целым рядом законов и нормативных актов. В России на данный момент являются актуальными:

• Конституция;
• Конвенция ООН по правам инвалидов;
• ФП «Доступная среда»;
• ФЗ 181 «О социальной защите инвалидов».

Главный закон по установке пандусов был принят в 95 году, а в 2016 году в него были внесены поправки. Согласно документу, все здания должны быть оборудованы пандусами или иными устройствами, делающими возможным доступ для малоподвижных граждан.

Но на деле все несколько иначе, поскольку раньше дома проектировались без учета нужд инвалидов. И для зданий старого фонда работы по установке пандуса выполняются по требованию. Таким образом, чтобы понять, куда обращаться для установки пандуса, необходимо выяснить, кто занимается управлением дома — ТСЖ или ЖЭК. Именно эти организации ответственны за установку пандуса для инвалидов в многоквартирном доме.

Образец заявления на установку пандуса в подъезде

Заявка на установку пандуса пишется в свободной форме, но все же желательно уточнить, какие моменты стоит в ней упомянуть. Образец заявления на установку и ремонт пандуса в подъезде вы можете посмотреть на фото.

Как добиться установки пандуса в подъезде

Первым делом составляется заявление на установку пандуса. Его можно направить в органы соцзащиты или напрямую в управляющую компанию (заявка на установку пандуса во втором случае пишется на имя директора управляющей компании).

По указанному в заявлении адресу выезжает технический специалист, который подготавливает проект установки пандуса в подъезде жилого дома, составляет смету и т.д. Эта работа должна быть выполнена в течение месяца с момента получения заявления.

Тем не менее ситуации, когда управляющая компания отказывается идти навстречу, нередки

Поэтому важно знать, как добиться установки пандуса законными способами

Если вы имеете право на установку пандуса для колясок в подъезде, но получили отказ, следует составить жалобу на действия управляющей компании и направить ее в:

• Государственную жилищную инспекцию;
• Отделение соцзащиты;
• прокуратуру;
• районную администрацию;
• районный суд.

Заявление на установку пандуса в подъезде пишется в свободной форме. В нем необходимо указать адрес, ФИО заявителя и основание, по которому должны выдать разрешение.

Разобравшись, как сделать пандус для коляски в многоквартирном или частном доме, вы сможете смонтировать крепкую и надежную конструкцию или грамотно оформить заявление на установку пандуса в подъезде.

Адвокат-Сервис правовая помощь

Размеры ограждения пандуса для инвалидов

Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при большой длине одного пролета должны позволять въезд всей длины коляски. Горизонтальная площадка при двухпролетном варианте должна позволять разворот коляски (ширина — не менее 1,8 м, длина — более 1,5 м). Поручни для инвалидов устанавливаются обязательно при высоте подъема более 20 см и длине пролета более 1,6 м. Высота перил выбирается 60 и 80 см, а для детей-инвалидов — 50 см. Ширина перила выбирается в пределах 4-5 см. Край дорожки для исключения проваливания колеса оборудуется бортиком высотой порядка 5-8 см. Пандус для инвалидов является обязательным элементом всех общественных сооружений.

Требования к пандусам для инвалидов

Покрытия поверхностей Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску.

Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков. При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников.

Корректные размеры пандусов для инвалидов, а также требования гост

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом.

На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы.

Размеры пандуса для инвалидов по госту

• ролл-пандусы,
• раздвижные телескопические,
• рампы для преодоления порогов.

Ролл пандусы Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной.

Пандус для инвалидов

• Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
• В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.
• Обеспечение оптимального наклона Расчет угла наклона пандуса. Угол наклона площадки нормируется, исходя из возможности свободного подъема на стандартной коляске и безопасного спуска (без излишнего разгона).

В соответствии с ГОСТ уклон дорожки не должен превышать 5 %, т. е. угол наклона выбирается не более 2,9-3 градуса. При установке конструкции необходимо соблюдать следующее условие: высота подъема должна составлять не более 0,8 м.

Другими словами, при высоком пролете через каждые 80 см подъема должны предусматриваться промежуточные горизонтальные площадки.

Пандус для инвалидов: размеры по госту

Стык образуемый полозьями скатов с переходными площадками выполняется без порогов и зазоров, препятствующих перемещению, а перила обеспечивать условия наличия удобной опоры при подъеме. Он жестко крепится к стене анкерными соединениями, рассчитанными на нагрузку в два раза превышающую вес инвалида в коляске. Простота монтажа позволяет закрепить без нарушения существующей отделки лестниц. Долговечность и удобство Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается.
