Достоинства
- Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
- Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
- Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
- Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
- SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
- Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
- Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
- Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
- Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
- Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
- Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.
Рейтинг SMD-светодиодов
| Место | Производитель | Страна | Особенности продукции |
| 1 | CREE | США | Использование высокоэффективных материалов InGaN с запатентованной подложкой G SIC |
| 2 | NICHIA | Япония | Служит калибровочным эталоном световых и излучаемых величин для светодиодных изделий, применяемым в Национальном институте передовых промышленных наук и технологий (AIST). Отличается равномерным пространственным распределением света, отличной температурной стабильностью и воспроизводимостью освещения |
| 3 | TOYODA GOSEI | Япония | Известна светодиодом, воспроизводящим свет на 99% приближенный к солнечному. Разрабатывает модули глубокого ультрафиолетового света, эффективного в борьбе с вирусами и бактериями |
| 4 | OSRAM | Германия | Много инновационных разработок, таких как светодиоды UV-C, излучающие в УФ-спектре и способные обеззараживать воздух, воду, рабочие поверхности. Производит светоизлучающие диоды практически всех видов |
| 5 | Lumileds | Европа | Славится высоким качеством, благодаря строгому контролю материалов и технологических процессов, всестороннему тестированию готовых изделий |
Как разрезать светодиодную ленту на отрезки
Как Вы уже наверно поняли,
R
G
B
светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.
Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.
Главные три типа светодиодов
Рассмотрим более подробно основные виды светоизлучающих диодов, имеющие различное конструктивное исполнение и производимые по разной технологии.
Для выводных светодиодов характерно наличие, так называемых, «ножек», предназначенных для их монтажа в отверстиях печатной платы. Этот тип продукции применяется для индикации и подсветки.
Отдельные модификации используются в бытовых фонарях, переносных светильниках, «лазерных» указках. Встречаются 3 типовых модификации корпусов:
Цилиндрические светодиоды
SMD светодиоды
SMD светодиоды устанавливаются на плату методом поверхностного монтажа. Их основой является светодиодный чип (кристалл), размещенный в прямоугольном или квадратном корпусе. Плюсовой и минусовой выводы выполнены в виде металлических полосок.
Процесс создания СМД-диода состоит из четырех этапов: выращиванию кристалла, планарной обработки пленки, бинирования (сортировки чипов по категориям – бинам), размещения полученных чипов в специализированный корпус. Кристаллы выращиваются при помощи технологии, использующей металлоорганическую эпитаксию: послойное наращивание кристаллической структуры и создание контактных отводов от каждого p-n перехода.
Выращенные кристаллы размещаются на подложке, отводящей излишки тепла. При наличии эффективного теплоотвода даже мощные модели работают в стабильном рабочем режиме. Срок беспроблемной службы составляет несколько лет.
На поверхность готовых чипов наносят один из вариантов оптического покрытия, чаще всего люминофор. На мощных светоизлучающих диодах монтируют пластиковую фокусирующую линзу, формирующую диаграмму направленности светового потока.
Светодиодные светильники комплектуются сборкой SMD-диодов, обеспечивающей требуемую величину светового излучения, измеряемую в люменах.
COB-светодиоды
Идея COB-матрицы состоит в размещении большого числа светодиодных элементов на общей подложке. Такое решение обеспечивает более высокую плотность кристаллов на единицу площади по сравнению с SMD-технологией (дискретные чипы в отдельных корпусах).
В итоге компактная матрица излучает суммарный световой поток с лучшей интенсивностью и однородностью. Керамическая или алюминиевая подложка с диодами герметично заливается люминофором. Для отвода излишков тепла готовая плата устанавливается на радиатор.
COB-диоды соединяются последовательно в кластеры. При питании 9 вольт – 3 штуки, 12 вольт – 4 штуки. Рабочий ток нормируется, исходя из вида используемых кристаллов. Соединение созданных кластерных цепочек выполняется параллельно в соответствии с требуемой выходной мощностью/яркостью.
Краткие технические характеристики
Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:
Основные технические характеристики светодиодов smd
| Тип прибора | Размеры корпуса, мм | Количество кристаллов | Мощность, Вт | Световой* поток, лм | Рабочий ток, мА | Температура эксплуатации, °С | Телесный угол, ° | Цвет свечения |
| 3528 | 3.5х2.8 | 1 или 3 | 0.06 или 0.2 | 0.6 – 5.0* | 20 | -40 … +85 | 120 – 140 | белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB |
| 5050 | 5.5х1.6 | 3 или 4 | 0.2 или 0.26 | 2 – 14* | 60 или 80 | -20 … +60 | 120 – 140 | белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW |
| 5630 | 5.6х3.0 | 1 | 0.5 | 57 | 150 | -25 … +85 | 120 | холодный, нейтральный, теплый |
| 5730 | 5.7х3.0 | 1 или 2 | 0.5 или 1 | 50 или 158 | 150 или 300 | -40 … +65 | 120 | холодный, белый, нейтральный, теплый |
| 3014 | 3.0х1.4 | 1 | 0.12 | 9 – 11* | 30 | -40 … +85 | 120 | холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый |
| 2835 | 2.8х3.5 | 1 | 0.2 или 0.5 или 1 | 20 или 50 или 100 | 60 или 150 или 300 | -40 … +65 | 120 | холодный, нейтральный, теплый |
* – зависит от цвета свечения кристалла
А теперь рассмотрим каждый из этих типов более подробно.
Как определить качество
Допустимо ориентироваться на рекомендации потребителей. Когда выбирается светодиодная лента отзывы какая лучше позволяют выбрать производителя и даже модель
При этом обращают внимание на критерии:
- наличие сертификата, что гарантирует качество монтажной платы;
- яркость светодиодов: когда источники света начинают хуже работать (становятся бледными во включённом состоянии), появляется синий оттенок свечения, это может говорить о развитии процесса старения или низком качестве прибора;
- при изготовлении платы применяется медь, причём гибкая полоса должна быть двусторонней.
Когда выбираются осветительные приборы на монтажной основе, учитывают их технические характеристики. Популярные модели сравнивают по яркости свечения. При этом оценивают надёжность техники.
Способы управления
RGB контроллер для регулировки цвета, яркости, использования эффектов и управления лентой беспроводным ИК-пультом Для управления параметрами многоцветной полосы потребуется специальный контроллер. Выбор конкретного типа устройства определяется следующими факторами:
- мощность, рассчитываемая с учетом общего количества подключаемых к контроллеру светодиодных элементов;
- набор предполагаемых функций, зависящий от конкретного назначения подсветки;
- возможность дистанционного управления.
Поскольку областей применения данных изделий очень много (включая подсветку витрин в магазинах или освещение аквариумов) – потребность в дополнительном функционале возникает не всегда. В приведенных выше случаях не нужен контроллер с большим числом световых эффектов или с включением по таймеру, например.
Светодиодная подсветка интерьеров с пультом управления смотрится очень эффектно. Еще более оригинальный вариант – возможность радиоуправления системой.
Краткая характеристика ленты SMD 5730
Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:
- значительный срок службы, стабильные показатели и качественное исполнение;
- уменьшение освещаемости – не более одного процента после 3 000 часов;
- материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.
Одноцветная лента с LED SMD 5730
Как подключаются эти разновидности
Подключить ленту можно своими руками, сложностей в работе нет. Главное – разобраться в процессе и следовать схеме, чтобы ничего не перепутать и не сжечь оборудование. Предварительно нужно приобрести все, что нужно – саму ленту, блок питания (подобрать под напряжение ленты, чаще всего используется вариант на 12 В, реже на 24). Также для работы нужен контроллер, а если длина 5 м или больше, то ставится усилитель сигнала. Следовать инструкции:
- RGB-ленту подключать проще всего, так как на ней всего 4 контакта. Вначале отрезать по указанной линии, после подключить коннектор или припаять контакты, что нежелательно. От ленты завести провода на котроллер так, как показано на схеме ниже, а его присоединить к блоку питания. Стоит проверить работу, чтобы убедиться, что все нормально.
- RGBW присоединяется почти так же с той разницей, что есть дополнительный контакт. Контроллер подойдет и универсальный, в нем можно подключать разные типы лент.
- RGBWW подключается шестиконтактным коннектором и для него не стоит использовать универсальный контроллер, лучше купить специально предназначенную модель. Она дороже, но эффект будет намного лучше.
Стандартная схема подключения для RGB-ленты.
Схема для RGBW-варианта с дополнительным контактом.
При установке важно соблюдать аккуратность, плотно защелкивать коннектор. Располагать контроллер и другие элементы управления в легко доступном месте
Конструкция и внешний вид
Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.
Среди других конструкционных параметров led-светильников 2835 можно отметить:
- Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
- Обширная панель по отведению вырабатываемого в ходе свечения тепла.
- Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
- При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
- Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.
Цветовая маркировка.
Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.
Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.
Цветовая маркировка российских индикаторных светодиодов.
Рассмотрим маркировку известных мировых производителей.
Philips.
В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:
- LXML – серия;
- ABC – информация о свете: как распределяется, цветовая температура;
- D – величина тока;
- E – запасная буква на будущие модели;
- FGH – яркость (в люменах).
Cree.
Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:
- SSS – серия;
- CCC – описание цвета:
- BD – индекс цветопередачи:
- 0000 – код производителя;
- NNNNN – индивидуальный номер по цветовой температуре и яркости. Стоит уточнить в техническом описании.
Класс защиты
Каждая лента в маркировке имеет сведения о классе своей защиты. В соответствии с этим показателем нужно делать выбор того или иного прибора для определенных условий эксплуатации. В маркировке класс защиты обозначен буквами IP. Далее следуют цифры. Именно они говорят о степени защиты диодов.
Для RGB подсветки потолка в чистом сухом помещении можно применять изделия с классом IP20. Если же помещение не отапливается, лучше отдать предпочтение диодам типа IP22.
Для наружной подсветки можно применять ленты с классом защиты IP44. Однако подобные конструкции должны находиться под крышей. Они выдерживают попадание брызг воды, перепады температуры. Однако длительного пребывания в воде такие ленты не выдерживают. Их также можно применять для создания подсветки на кухне или в ванной комнате.
В пыльной среде можно применять приборы типа IP65. Они также не боятся очистки струей воды под напором. Этот класс светильников также отличается стойкостью к ударам. Поэтому представленную ленту можно применять для тюнинга автомобилей.
Водонепроницаемыми являются ленты класса IP67. Их можно применять для подсветки внутри бассейнов. Представленные изделия не боятся длительного пребывания под водой. Также эту ленту можно использовать для подсветки фонтанов.
Как работает светодиодная лента
Светодиодная лента – гибкий диэлектрик со стандартной длиной 5 метров, на который припаяны светодиоды и резисторы, размещены токопроводящие дорожки. На обратную сторону нанесен клей и покрыт пленкой. Задача резисторов – сгладить пульсации тока. Диоды могут состоять из одного или нескольких кристаллов. При подключении к источнику питания электроток превращается в свет.
Светодиодную ленту нельзя подключать к сети на 220 В и 15 А как светильники. Маленькие кристаллы просто сгорят, поэтому в схемы включаются различные блоки, снижающие и выпрямляющие напряжение, уменьшающие ток. Для RGB полосы требуется контроллер, управляющий цветами.
SMD светодиоды, характеристики, отличия популярных серий
Виды и типы светодиодных лент
Выделяют LED по типу свечения светодиодов, количеству доступных цветов, конструкции. По цвету излучения изготавливают одноцветные и многоцветные. По типу конструкции изготавливают ленты бокового сечения, открытые, герметичные, с переменным освещением.
Одноцветные ленты
Одноцветные создают свечение одного оттенка. Чаще изготавливают с белыми светодиодами, реже встречаются LED с синим, красным, зеленым светом. Другие оттенки получаются при смешении основных исходных цветов гаммы.

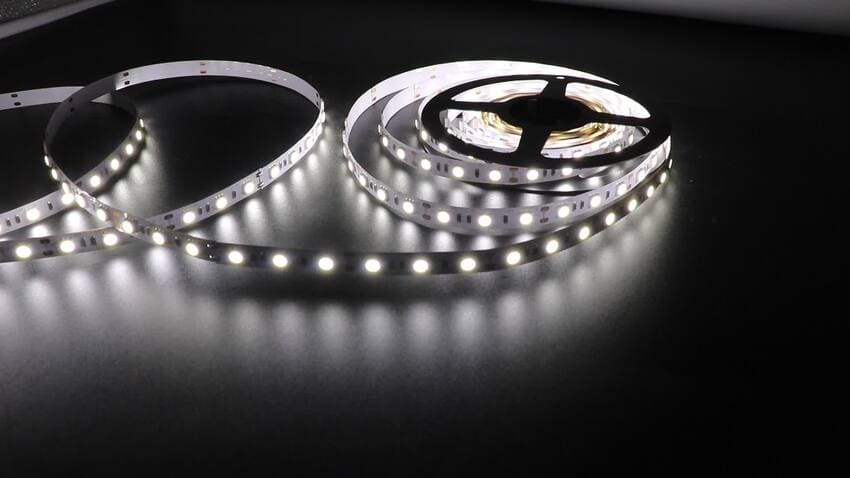

Одноцветная лента для основного освещения
Выбор одноцветной светодиодной ленты зависит от размещения прибора. Для декоративной подсветки подойдут любые одноцветные с необычными оттенками, но для освещения пространства в комнате подойдет LED со светодиодами белого цвета. Белые ленты имеют разные цветовые температуры свечения с холодным или теплым светом.
Многоцветные ленты
Многоцветные RGB ленты могут менять освещение из–за нескольких разных светодиодов в конструкции: красного, зеленого, синего цвета. Регулирую интенсивность отдельного света контроллером, можно выбрать нужный оттенок. Некоторые модели контроллеров могут автоматически менять цвета, которые будут зависеть от желаний жильца.

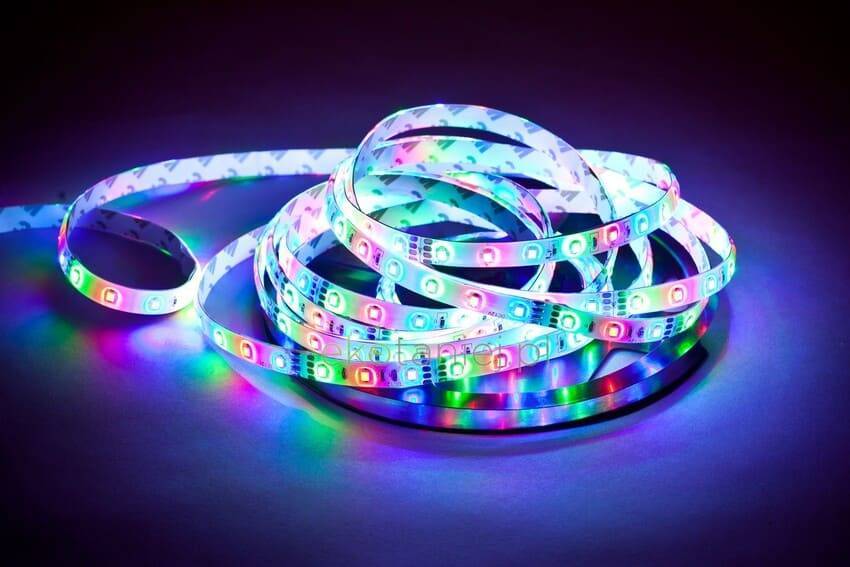

Многоцветная лента для декоративной подсветки
Ленты бокового сечения
На лентах бокового свечения светодиоды располагаются по торцу. Они устанавливаются для подсветки поверхностей и вывесок. Из–за гибкости конструкции используют для контурной подсветки мониторов, автомобилей.
Лента с бегущим огнем
Яркость светодиодной ленты и цвет зависит от сигнала контроллера. При включении он создает эффект переменной смены цветов. Они не подходят для основного освещения.
Герметичные и открытые ленты
LED изготавливают в защитном герметичном исполнении или в открытом виде. Конструкция не защищена от механических повреждений или внешних условий. Открытые устанавливают только в комнатах с сухим микроклиматом для декоративного освещения. Иногда для внешней защиты в комплекте идет герметичный корпус.
Герметичные больше защищены от влаги и пыли из-за конструкции с силиконовой оболочкой. LED устанавливаются в комнатах с высокой влажностью и перепадами температур: для освещения бассейнов, аквариумов, ванных комнат, дорожек, фасадов или автомобилей. Из–за слоя защиты их также применяют для подсветки лестниц и других конструкций, которые могут подвергаться механическим воздействиям.

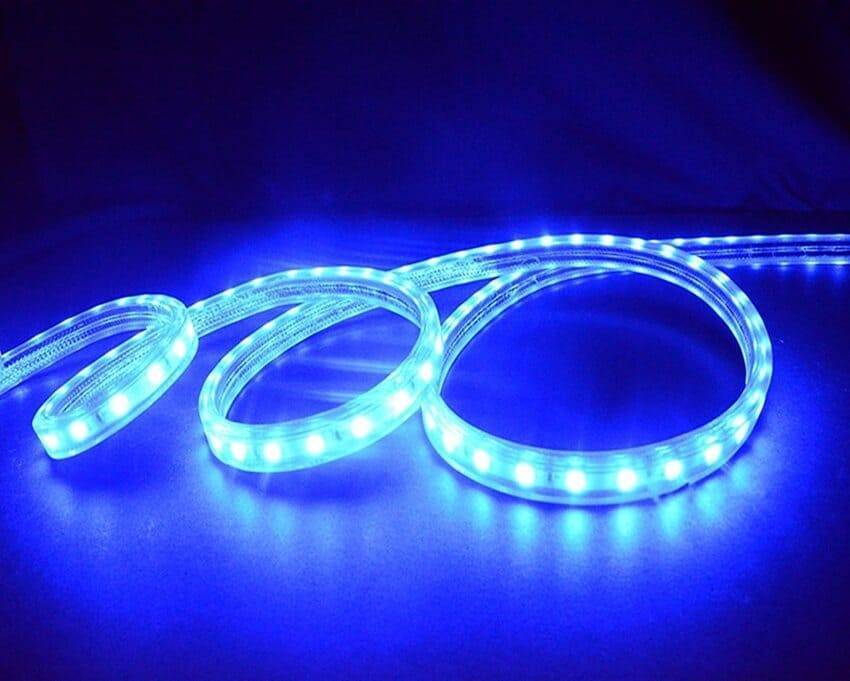

Одноцветная лента в герметичной оболочке
Как выбрать RGB подсветку? Чем отличается RGB от RGBW? Подробно о светодиодных подсветках.
Как выбрать RGB подсветку
Различие ленты элит от стандартной
Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.
Светодиод
Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).
Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.
Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.
Заключение
Достигнутые Cree показатели эффективности впервые позволили говорить о конкуренции светодиодов с большинством традиционных ламп. В феврале 2010 г. компания объявила о создании в лаборатории мощного светодиода белого цвета свечения со световой отдачей 208 лм/Вт. Это достижение можно считать вехой в светодиодной индустрии, так как до недавнего времени значение 200 лм/Вт считалось определенным психологическим и технологическим барьером. Значение 208 лм/Вт было получено для светодиода с цветовой температурой 4579 К, что соответствует области естественного белого цвета, при токе 350 мА при комнатной температуре. В 2011 г. данный параметр был увеличен до 231 лм/Вт при токе 350 мА, а в апреле этого года был достигнут результат 254 лм/Вт. Технологическим пределом до последнего времени считалась величина 250 лм/Вт, и теперь мировое академическое сообщество будет вынуждено снова пересмотреть его в сторону увеличения — так уже случалось неоднократно за последние годы, когда результаты, полученные в лаборатории Cree, приближались или превосходили теоретически установленные максимумы для практического создания светоизлучающих гетероструктур.
Исследователи и разработчики Cree постоянно работают над улучшением оптических и электрических характеристик своей продукции, что наглядно иллюстрирует рис. 10.
Рис. 10. Повышение световой отдачи мощных белых светодиодов Cree
Подводя итоги, следует отметить, что подробно описанные в данной статье белые светодиоды серии XT-E имеют высокую световую отдачу и могут позволить получать наиболее выгодное на данный момент соотношение лм/Вт в готовом светодиодном изделии. Также применение данных светодиодов, имеющих соотношение лм/Вт лучше, чем светодиоды остальных серий, позволит сократить срок окупаемости изделий. Кроме того, применение белых светодиодов XT-E может позволить существенно снизить себестоимость люмена готового изделия по сравнению с применением светодиодов Cree других серий, а также обеспечить и повысить эффективность их использования в промышленности.
Светодиоды серии XB-D, по предположениям производителей, обещают привести к прорыву в применении светодиодов в освещении, поскольку могут позволить получить наилучшую себестоимость люмена в готовом изделии за счет не только снижения затрат на светодиоды, но и экономии на сопутствующих затратах, например на печатные платы. Использование данных светодиодов может упростить разработку изделий, что позволит преодолеть основной барьер для повсеместного применения светодиодов в освещении — высокую полную стоимость осветительной системы.
Светодиоды компании Cree используются в осветительных системах, установленных на промышленных предприятиях в разных странах мира. Их применение гарантирует конечным потребителям достаточно быструю окупаемость вложений на светодиодные светильники. Появление белых светодиодов серии XT-E позволяет Cree улучшать свои позиции на рынке мощных светодиодов за счет существенного снижения себестоимости световых характеристик для своих клиентов и упрочить позиции концепции развития светодиодного освещения. Для этого недостаточно только сделать более яркий светодиод, но также необходимо снизить срок окупаемости светодиодных изделий и систем освещения на основе светодиодов.
Применение новых светодиодов XP-G2, вернее, переход на использование этих светодиодов вместо предыдущего поколения серии XP-G позволит производителю в кратчайшие сроки получить увеличение светового потока, тем самым существенно сократив цикл разработки и выхода на рынок нового изделия. XP-G2 смогут найти применение в самых разных областях — от внутреннего и внешнего освещения до карманных фонариков и ламп-ретрофитов: новые светодиоды позволят производителям использовать все последние технологические достижения и преимущества без каких-либо существенных изменений конструкции существующих изделий и тем самым сократить время разработки и выпуска на рынок нового продукта.
Индикаторные светодиоды для выводного монтажа
Индикаторные светодиоды выводного монтажа с круглой или прямоугольной линзой по сей день можно встретить где угодно, начиная с зарядных устройств мобильных гаджетов, заканчивая индикаторами сложного медицинского оборудования. Даже в качестве осветительных светодиодов иногда применяют индикаторные, но такие решения встречаются в последнее время все реже и реже.
Индикаторные светодиоды с выпуклыми круглыми линзами диаметром 3, 5, 8 и 10 мм — характерные представители данного вида. Именно с них, кстати, стартовало такое направление в полупроводниковой технологии, как осветительные светодиоды (для фонариков, например). Однако ток индикаторного светодиода не позволит получить достаточно света, и в промышленных масштабах применять такие светодиоды для освещения просто не целесообразно, особенно сегодня.
Виды светодиодов для выводного монтажа
Для индикаторов они подходят, даже светодиодные табло и бегущие строки собирали одно время только из таких светодиодов за неимением альтернативы. Маленькие индикаторные светодиоды слабо греются и хоть как-то светятся — что еще нужно от индикатора.. Напряжение от 2,5 до 5 вольт при токе от 10 до 25 миллиампер — не более.
Цвета: белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, ультрафиолетовый. Индикаторные светодиоды бывают и многоцветными (RGB), когда под одной линзой скрыто три перехода, а снизу имеется четыре вывода, то есть индикатор получится более функциональным, а светодиодное табло — цветным.
Телесный угол рассеивания — до 140 градусов для прямоугольной линзы, и до 130 градусов — для линзы круглой. Яркость свечения индикаторного светодиода — от 100 до 1000 мКд (милликанделл) в среднем.
