Печь верхнего типа горения

Варианты установки печи в доме

Печь располагают рядом с входом Отопительная печь кирпичная для дачи или частного дома располагается около внутренних перегородок здания. Хорошо, если в стенах присутствуют дымовые каналы, выходящие на крышу.

Правила расположения:

очаг ставят так, чтобы ее стенки отдавали тепло помещению, открытая установка упрощает чистку ходов, обслуживание;
сооружение ставят ближе ко входу, чтобы уменьшить расстояние для подноса топлива;
у наружной стены с оконными проемами печь не ставят, массивное строение затемняет комнату, освещенная часть помещения оказывается заполненной печкой.

Если сооружение примыкает к стене, с обратной стороны делают утолщение (грубу), в нем проходят каналы для обогрева соседней комнаты.

Печь своими руками

Для изготовления печи понадобится сварочный аппарат Используют любые стальные емкости с требуемой толщиной стенок. Металл применяют чаще всего, иногда мастера выстраивают печи из кирпича. Железные конструкции имеют преимущество в том, что их можно переставлять при необходимости.

Печь «бубафоня» из газового баллона

Верх емкости срезают болгаркой в месте закругления стенок баллона, деталь используют в качестве крышки. К срезу приваривают полосу железа для ее устойчивости.

Для прижимного поршня из стали вырезают круг, чтобы он мог проходить внутрь баллона, в середине формируют отверстие 5 см. Подающую воздушную трубу присоединяют к отверстию сваркой. К обратной стороне приваривают крестообразно швеллер. Устанавливают вверху и сбоку дымник, зачищают резанные швы болгаркой. Печь длительного горения своими руками из газового баллона готова.

Печь длительного горения из кирпича

Кирпичная печь длительного горения Такая печь смотрится наиболее выигрышно, но требует больших трудозатрат при возведении и больше времени.

Прочный фундамент строят независимо от основания дома, его размеры превышают размеры печи на 20 см с каждой стороны. Под подошвой делают песчано-щебеночную подсыпку, простилают слой рубероида.

После бетонирования можно класть печь на 28 сутки. Верх фундамента изолируют от кладки рубероидом в 3 слоя, ставят жаростойкое покрытие из асбеста, стеклокерамических материалов.

Схема расположения кирпичей в каждом ряду нужна для обеспечения результативной работы конструкции. Чертежи порядовки можно найти в интернете, где указываются способ кладки каждого яруса.

Главные правила в выборе устройства длительного горения

Как приобрести нужный товар и не совершить ошибки? При выборе такого отопительного прибора следует обратить внимание, прежде всего, на его характеристики. В информации всегда указаны мощность, КПД, параметры устройства

В критерии выбора также входят:

Удобство эксплуатации и очистки. Лучше приобретать модель с разборным дымоходом.
Создание герметичности. Если конструкция имеет зольный ящик, он должен плотно вдвигаться, препятствуя проникновению внутрь воздуха; наличие регулируемых заслонок; дверцы с уплотнениями, не позволяющими «гулять» воздуху; наличие шибера.
Материал, из которого изготовлен корпус. Толщина сплава/металла – залог длительного охлаждения печи. К тому же это увеличивает срок эксплуатации. Бюджетные модели производят из стали, они долго не «живут». Более качественные конструкции изготавливаются из конструктивной, нержавеющей стали, керамики. Самые хорошие и долговечные при правильной эксплуатации – чугунные отопительные системы.
Дизайн. Современные модели идеально вписываются в интерьер. Кроме того, печи и камины с варочной поверхностью используются не только для обогрева жилища, но и для приготовления пищи. Функционал их значительно расширен.
Сколько стоит топливо. Это зависит от доступности горючего. Дровяные ресурсы гораздо выгоднее, если поблизости от места проживания имеются деревоперерабатывающие предприятия.
Сколько весит каминная печь. Даже небольшой по размеру камелек из чугуна очень тяжелый. Площадка, где он будет размещаться, должна быть прочной, иначе камин провалиться. Преимущество стальных конструкций в их относительно небольшой массе.
Сколько времени нужно печи для нагрева. Для дачников, наведывающихся на «фазенду», только в выходные дни, имеет смысл приобрести стальное устройство, оно быстрее нагревается.
Какой теплообменник. Система с водяным контуром и коллектором способна подарить тепло не одной комнате, а нескольким.

На отечественном рынке самые популярные модели – печи-камины итальянского, польского, сербского, норвежского и российского производства.

Водяной контур

Для обеспечения автономного горячего водоснабжения, помимо системы отопления, устанавливаются ТКДГ с водяным контуром или двухконтурные котлы. В таких агрегатах предусмотрены 2 независимых контура для циркуляции воды. Дополнительный теплообменник исполняет роль бойлера и предназначен только для нагрева воды.

Если ТКДГ подключен к водопроводной сети, то циркуляция воды по обоим контурам обеспечивается без принудительной подачи, т.е. за счет давления в водопроводе. Когда централизованная подача теплоносителя отсутствует, необходима накопительная емкость. В ней содержится необходимый запас воды для удовлетворения потребности.

Бак обычно устанавливается над котлом. В ряде моделей агрегатов предусматривается встроенный расширительный бак. Принудительная подача воды обеспечивается циркуляционным насосом.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

Камера сгорания – в ней горят дрова с образованием пиролизного газа;
Камера дожига – в ней происходит сгорание продуктов пиролиза;
Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Основные приемы кладки

При изготовлении применяются жаростойкие и огнеупорные материалы для топки, а также каленый кирпич. Делать устройство печи самостоятельно не рекомендуется. Необходимо обратиться к специалистам для качественной и безопасной кладки.

Специалисты проводят работы с соответствием всех норм и правил безопасности. Для укладки кирпичей применяется цементный раствор, который разведен с песком в соотношении 1 к 3.

Для связующего материала многие мастера используют глину с песком.

Каждый ряд кирпича выкладывается определенным образом формируя печь заданного проекта Источник pechki.net.ru

Рейтинг печей длительного горения из чугуна

Большинство специалистов рекомендуют устанавливать модели, созданные из чугуна, так как у них КПД намного выше, чем у других моделей. При этом они отлично отдают тепло, несмотря на небольшую топку. Возможно использование любого твердого топлива: дров, угля и других видов. Стоимость таких печей выше, но срок их эксплуатации дольше. Некоторые переживают, что внешний вид у чугунных каминов не такой, как у керамических

Не стоит переживать: сегодня мастера научились уделять большое внимание и эстетической стороне вопроса

Марсель 10

Это небольшой и красивый камин от компании Мета. Подходит для отапливания дачных участков. Занимает мало места, но отличается повышенной производительностью. Здесь есть смотровое окно, которое позволит насладиться видом огня. Оно достаточно большое. При этом дым не будет попадать внутрь помещения, что является преимуществом перед каминами открытого типа. Если сравнивать со стальными конструкциями, то требуется больше тепловой энергии для получения желаемого результата. Зато тепло сохраняется на 7 часов дольше. Модель создана так, что может вписаться практически в любой интерьер.

Марсель 10

Характеристики:

пристенный тип;
10 кВт;
дымоход 50 мм;
дверца стеклянная;
футеровка – шамот;
вес 105 кг.

Плюсы

небольшой размер;
высокая производительность;
стильный дизайн;
большое смотровое окно;
низкая цена;
простота установки;
удобная ручка.

Минусы

стоит и обращает на себя внимание всех, дизайн немного уступает более дорогим моделям;
небольшой размер не позволяет обогреть большой дом.

~~печь МЕТА Марсель 10~~

Kratki Koza/K6

Прекрасная модель, которая входит в рейтинг печей каминов благодаря своему стильному дизайну, небольшой цене и высокой производительности. Пользователь может самостоятельно регулировать уровень тепла с помощью специального рычага. Он отвечает за подачу воздуха в топку для контроля процесса горения. Таким образом, если необходимо потушить огонь, нужно прекратить подачу воздуха. Это отличная опция, которая позволяет не дожидаться, когда топливо само прогорит. Есть активный и пассивный режимы горения. Первый используется днем, а последний нужен для поддержания температуры в течение ночи. Стекло может выдержать температуру до 800 градусов.

Kratki Koza/K6

Характеристики:

пристенный тип;
9 кВт;
дымоход 150 мм, подключение к нему возможно сверху или сзади;
дверца стеклянная;
футеровка – шамот;
вес 120 кг.

Плюсы

красивый внешний вид;
хорошая производительность;
удобное управление;
приемлемая цена;
можно насладиться огнем, дверца достаточно большая;
несколько способов установки дымохода.

Минусы

нельзя готовить пищу;
топливо только дрова или специальные брикеты.

~~Дровяная печь-камин Kratki Koza K6~~

Ardenfire Корсика 12

Весьма надежная и красивая печь для дачи, которая производится во Франции. Она компактная, а подключение происходит с помощью верхней панели. Есть функция вторичного дожига и чистого огня. Цена умеренная, а с установкой проблем, как правило, не возникает. Подходит для помещений до 200 кв. метров.

Ardenfire Корсика 12

Характеристики:

пристенный тип;
12 кВт;
подключение к нему возможно сверху;
дверца стеклянная;
футеровка – шамот;
130 кг.

Плюсы

выглядит красиво;
удобно управлять;
есть чистый огонь и дожиг;
КПД 78%;
надежный и известный производитель;
топливо — любые твердые материалы, кроме топливных брикетов.

Минусы

тяжелая конструкция;
цена завышена.

~~Ardenfire Корсика 12~~

Vermont Castings DutchWest XL

Изучая рейтинг печей каминов длительного горения, обязательно стоит рассмотреть данную модель. Она использует запатентованную систему подачи воздуха в топку, что повышает ее эффективность. С одного запаса дров тепло может сохраняться в помещении до 12 часов, что является превосходным показателем. Стекло обработано оксидом цинка для повышения прочности. При этом оно отдает тепла больше по сравнению со стандартным огнеупорным. Встроен термометр, позволяющий следить за температурой в помещении. Загрузка топлива производится через переднюю или заднюю дверцы.

Vermont Castings DutchWest XL

Характеристики:

пристенный тип;
16 кВт;
подключить можно сзади или сбоку;
дверца стеклянная;
футеровка – шамот;
вес 280 кг.

Плюсы

площадь обогрева до 20 кв. метров, поэтом подходит для больших домов;
высокая эффективность (74%);
можно использовать любое топливо;
приятный внешний вид;
можно что-нибудь положить сверху;
удобная и безопасная загрузка топлива во время работы камина;
есть термометр.

Минусы

большой вес.

~~Vermont Castings DutchWest XL~~

Это основные модели пристенного типа из чугуна, которые входят в рейтинг отопительных печей длительного горения.

Сфера применение печей и их ключевые особенности

Традиционные отопительные котлы, печи и камины, работающие на дровах, требуют постоянного внимания. Топливо сгорает достаточно быстро, поэтому пользователям приходится постоянно подкидывать в топку все новые и новые порции твердого горючего. Если прозевать нужный момент, температура в помещении начнет понижаться, так как печка будет остывать. Придется идти за новой порцией дров, открывать топку и закидывать поленья.

Хуже всего приходится в ночной период – забросив поленья в топку, мы отправляемся спать. Дрова сгорают за 2-3 часа, после чего температура начинает понижаться. Нахождение в помещении станет далеко не комфортным. Придется вставать и снова заниматься протапливанием – в ночное время, когда хочется спать, регулярные подъемы станут раздражающим фактором.

Объему топки подобных устройств отводится особое внимание. Чем он больше, тем лучше. Дровяная печь длительного горения позволит снизить частоту подходов

Это актуально не только ночью, но и в дневное время. Возвратившись вечером с работы, вы сможете рассчитывать, что в доме будет тепло. То же самое и ночью – закидываем дрова, удостоверяемся в наличии пламени, прикрываем поддувало и отправляемся в постель. Солидная порция деревяшек в топке будет гореть почти всю ночь, позволяя выспаться и набраться сил перед следующим днем

Дровяная печь длительного горения позволит снизить частоту подходов. Это актуально не только ночью, но и в дневное время. Возвратившись вечером с работы, вы сможете рассчитывать, что в доме будет тепло. То же самое и ночью – закидываем дрова, удостоверяемся в наличии пламени, прикрываем поддувало и отправляемся в постель. Солидная порция деревяшек в топке будет гореть почти всю ночь, позволяя выспаться и набраться сил перед следующим днем.

Давайте посмотрим, чем печки на дровах отличаются от своих обычных аналогов:

Увеличенный объем топки – обойтись без этого нельзя. Большая топка позволяет загрузить гигантское количество дров, чего хватит на 6-10 часов (а то и больше);
Наличие системы управления горением – печка должна работать так, чтобы обеспечить топливу максимально продолжительное горение. Для этого камера сгорания делается герметичной – закрыв поддувало и заслонку, мы добьемся замедления процесса сгорания древесины;
Некоторые модели отличаются использованием пиролизной схемы работы – здесь происходит дожигание продуктов сгорания в отдельной камере. Благодаря этому увеличивается КПД, а одно и то же количество поленьев позволит выделить большее количество тепловой энергии.

Дровяные агрегаты используются для обогрева жилых и нежилых помещений. Они выступают как самостоятельные отопительные приборы, так как не предусматривают подключения отопительных контуров. Они актуальны для дачников и владельцев загородного жилья, где нет газа, а топить электричеством слишком дорого. Также они могут использоваться для приготовления еды (при условии наличия варочной поверхности).

Также в продаже присутствуют агрегаты, рассчитанные на обогрев сразу двух комнат – для этого они устанавливаются в простенок, чтобы тепло поступало сразу в два помещения.

§ 21. Печи длительного горения

Печами длительного горения называются такие печи, в которых при загрузке их достаточным количеством топлива горение продолжается в течение нескольких часов (6-8 ч) и даже нескольких суток, причем в течение этого периода времени лишь иногда топливо поправляют. Благодаря длительному и равномерному развитию процесса горения печи имеют высокий коэффициент полезного действия (85-88%). На поверхности печи во время топки и несколько позже поддерживается температура 90-95°С. Теплоотдача печей такая же равномерная, как у приборов центрального отопления.

Достаточно высокие температуры на поверхности печи в течение продолжительного времени дают возможность значительно уменьшить габариты и массу печей длительного горения по сравнению с печами периодической топки. Топливом для печей длительного горения служат газ, жидкое топливо, кокс, антрацит, брикеты из Угольной мелочи, стружек, опилок. Печи, которые работают на твердом топливе, оборудуют специальными устройствами: наполнительной шахтой, вмещающей запас топлива не менее чем на 12-25 ч горения; приспособлением для регулирования подачи воздуха и скорости горения; приспособлением для шуровки и очистки печи от золы и шлака во время ее топки.

Однако лучшим топливом для печей длительного горения являются газ и жидкое топливо, которые сжигаются в специальных горелках, изготовляемых на заводах.

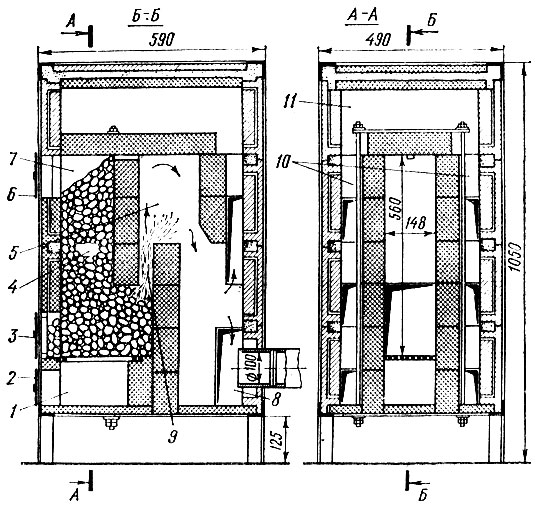

Печь АКХ-9 длительного горения на твердом топливе (рис. 27) изразцовая, собирается в каркасе из угловой стали. Внутренняя кладка – из огнеупорного кирпича.

Рис. 27. Печь АКХ-9 длительного горения на твердом топливе: 1 – зольник, 2 – поддувальная дверка, 3 – топочная дверка, 4 – топливник с колосниковой решеткой, 5 – промежуточная камера, 6 – дверка для загрузки топлива, 7 – шахта, 8 – коллектор, 9 – средний дымоход, 10 – боковые дымоходы, 11 – выход двух дымоходов над перекрытием камеры

Основные конструктивные и теплотехнические показатели печи АКХ-9
Размеры в плане, мм.........490×590
Высота, мм..................1050
Поверхность нагрева, м2.....2,4
Теплоотдача, ккал/ч.........2400
Масса, кг...................350

В печи устроена загрузочная камера (шахта 7) для топлива. Подом камеры служит подвижная колосниковая решетка. В передней стенке расположены три отверстия, закрываемые герметическими дверками: верхней 6 для загрузки топлива, средней 3 для шуровки топлива, нижней – поддувальной 2 с приспособлением для регулирования подачи воздуха в топливник 4, которая должна обеспечить весьма малую интенсивность горения (0,26-1 кг/ч угля).

Сборно-блочная бетонная печь длительного горения на твердом топливе конструкции РНИИСТ (рис. 28) состоит из четырех блоков. При вставке в печь еще одного блока, такого же, как блок 3, высота и теплоотдача печи увеличиваются. Печь устанавливают на бетонных подкладках 6 размером 120×150 мм.

Рис. 28. Сборочно-блочная бетонная печь длительного горения на твердом топливе конструкции РНИИСТ: 1 – загрузочная шахта, 2 – внутренние вертикальные каналы, 3 – топливник, 4 – колосниковая решетка, 5 – зольник, 6 – бетонные подкладки

Посредине печи расположена загрузочная шахта 1, вмещающая около 30 кг антрацита. Горение происходит на поверхности естественных откосов угля, образующихся возле колосниковой решетки 4, в результате чего слои угля сохраняют постоянную толщину. Таким образом поддерживается постоянный режим горения в печи. Сгорая, топливо сползает вниз, а на его место из шахты поступает новое. Печь можно топить непрерывно в течение трех-четырех суток. Необходимо только 2-3 раза в сутки прорезать снизу через зазоры в колосниковой решетке спекшийся на решетке уголь и удалять накопившийся шлак.

Чтобы обеспечить очень малую интенсивность горения, следует точно регулировать количество подаваемого воздуха движком, перекрывающим отверстие в поддувальной дверке. Небольшое круглое отверстие на фронтальной стенке печи используют в качестве гляделки, а также для шуровки топлива и подачи в топливник вторичного воздуха.

Дымовые газы в печи двигаются таким образом. Из топливника 3 газы поднимаются вверх по двум внутренним вертикальным каналам 2, затем поворачиваются на 180° вниз и, опустившись, соединяются под зольником 5 в один общий поток, уходящий в дымовую трубу. Основные конструктивные и теплотехнические показатели сборно-блочной печи длительного горения приведены в табл. 2.

Таблица 2. Основные конструктивные и теплотехнические показатели сборно-блочной бетонной печи длительного горения конструкции РНИИСТ
