Как перекрыть 6 метровый пролет. Подготовка брусков или досок к укладке
Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.
Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.
Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.
Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:
- для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
- для не нагружаемого чердачного помещения 130-150 кг/м²;
- для используемого чердачного помещения до 250 кг/м².
Расчет шага распределения брусков или досок
Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.
Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
Расчет количества
Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку. На длину влияет ширина пролета и метод их крепления
Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы
На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.
Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.
Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.
Виды балок перекрытия из дерева (древесины)
Деревянные балки могут быть изготовлены из разных пород дерева. Но, как правило, их изготовляют из хвойных пород, таких как лиственница, сосна или ель. Это объясняется тем, что они, по сравнению с лиственными породами, отличаются лучшей устойчивостью к изгибающим нагрузкам. Среди хвойных пород наилучшими характеристиками обладает лиственница, но и стоимость ее довольно высокая. Поэтому наибольшее распространение в строительстве получили деревянные балки перекрытия из сосны. По прочности они несколько уступают лиственнице, но лучше аналогичных изделий из ели, а стоимость их относительно невысокая.
В зависимости от формы сечения и и других особенностей можно выделить следующие виды балок из дерева (древесины):
- Из бревна (позиции 1-2 на рис.1);
- Из доски (7);
- Из обычного пиленого бруса (3);
- Из клееного бруса (4-5);
- Двутавровые (6).
Рис.1 Виды деревянных балок перекрытия.
Бревна
Балки перекрытия из бревен в настоящее время используются редко. Но все же, как вариант могут рассматриваться. Для их изготовления можно использовать сухие, очищенные от коры и обработанные антисептическим составом бревна диаметром 100-300 мм и длиной до 6 м. Они могут быть оцилиндрованными или обрезанными с двух сторон.
Доски
В качестве балок деревянного перекрытия могут использоваться доски, толщиной не менее 50 мм и шириной 100-200 мм. Использование для этой цели досок меньшей толщины не желательно. Доски, как правило, используются при перекрытии небольших пролетов.
Брус: пиленый или клееный
Чаще всего в качестве деревянных балок перекрытий используется обычный пиленый бус сечением 75-200х100-250 мм. С помощью балок такого вида можно перекрывать пролеты до 6 м. Их главное преимущество, как и досок – относительно небольшая стоимость. При выборе и покупке бруса следует проследить, чтобы он был сухой, без опрелостей, темных пятен или полос и не имел деформаций (прогибов, кручений).
Клееный брус изготавливается в промышленных условиях, в процессе склеивания нескольких ламелей – высушеных до влажности 6-10% досок с противоположным направлением древесных волокон.
Такой брус намного прочнее обычного пиленого и может перекрывать пролеты до 12 м. Он изготовляется шириной и высотой от 75 до 300 мм. Существует также другая разновидность клееного бруса ЛВЛ — из склееных очень тонких пластин древесины, по типу фанеры. Обе разновидности клееного бруса довольно хороший вариант для устройства деревянного перекрытия, но стоимость его тоже довольно высокая и не всем «по карману».
Двутавры
Двутавровые деревянные балки представляют собой изделия, склеенные из двух материалов: верхнего и нижнего поясов из древесины между которыми вставлена поперечина из фанеры или древесно-стружечной плиты (OSB, OSP).
Прочность и жесткость качественно изготовленных двутавровых деревянных балок почти в три раза выше чем пиленого бруса аналогичного сечения.
При этом вес их небольшой. Например, вес балки длиной 6 м не более 40 кг. Кроме того, они со временем не дают усадку, не рассыхаются и не выкручиваются. С помощью них можно перекрывать пролеты больше 6 м. Правда стоимость двутавровых балок выше чем обычного бруса.
Теплый пол на втором этаже: особенности установки
Перед тем как найти о технологии установки водяного теплого пола на втором этаже, предлагаем ознакомиться с его преимуществами и недочетами.
К преимуществам установки водяного теплого пола относят:
- Равномерность в обогреве пола по всей его площади;
- Незаметность всех отопительных компонент, используемых в процессе работы теплого пола;
- Свойство в подогреве огромной площади, при наименьшем расходе денег;
- Симпатичный внешний облик.
Основными недочетами в установке водяного теплого пола выступает:
- Трудности конструктивного нраве в процессе монтажа конструкции;
- Наличие водяного насоса;
- Происхождении сложностей по регуляции температуры пола;
- Скачки давления воды в системе;
- Возможность протечки и сложность в ее поиске.
Не рекомендуется использовать при обустройстве теплого водяного пола трубы из металла, так как они подвержены коррозии и имеют маленькой срок эксплуатации. Лучше прибегнуть к другому варианту в виде полиэтиленовых, полибутиленовых или металлопластиковых труб. Длительность эксплуатации труб для того чтоб вида добивается сорока 5 лет и более.
Существует два вида системы по обустройству водяных полов:
1. Разработка цементного нрава — пребывает в размещении труб на полу, который сверху покрывается слоем бетона. При применении данного метода будет нужно больше вещественных, трудовых и временных вложений. Потому что для изготовка раствора будет нужно наличие цемента и песка, а для подсыхания стяжки будет нужно минимум 20 дней.
2. Настильный тип обустройства водяного пола подразумевает его установка средством готовых компонент, которые не требуют времени для подсыхания. Не глядя на то, что данный способ более рискованный, чем прошедший. Данный метод делится на три подвида: полистирольную систему, установку модульного типа, реечный установка.
Как раз последний вариант употребляется в процессе обустройства теплого пола на втором этаже.
Он предполагает установку теплоизоляционного материала в междулаговом пространстве. Вместе с этим в качестве теплоизолятора употребляется минеральная вата или полистирол. В процессе укладывания досок, шириной не меньше 2,8 см. Оставляется пазовое место, шириной до 2-ух см. В данном пространстве и будут располагаться составляющие теплого пола в виде дюралевых пластинок и труб. Завершающий шаг включает установку предварительного покрытия и финальную отделку пола.
Еще одним серьёзным шагом в процессе установки теплого пола выступает установка коллекторной группы, которая продается на любом из строй рынков. По окончании монтажа коллекторного шкафа, делается установка подающей и возвратимой труб. Основная функция первой из труб — обеспечение системы тёплой водой, так как она подключается к бойлеру или источнику тёплой воды. 2-ая труба несёт ответственность за транспортировку остывшей воды в место ее обогрева. Для обеспечения циркуляции данного процесса употребляется нанос.
Совет: Выбирая место установки коллекторного ящика, направляться придерживаться центра помещения и устанавливать его в нижней части стены. Такая процедура обеспечит равномерность в обогреве теплого пола.
Не забудьте об установке особенных вентилей на каждую из труб. Они окажут помощь, по мере надобности, приостановить работу системы, чтоб провести в ней ремонтные работы или сберечь средства на подогреве пола.
Соединение пластмассовой трубы с запорным вентилем происходит с помощью компрессионных фитингов. После чего происходит подключение коллектора к вентилю, с 1-го конца устанавливается сливной кран, а со 2-ой — отводчик воздуха. Установка легкой заглушки наименее функциональна. В то время, когда коллектоный шкаф собран — выполняются работы по установке теплого полы, обрисованные выше.
Сборно-монолитная основа
Сокращенно СМП. Это основа, которая наиболее современная для обустройства перекрытия. Эта конструкция сочетает в себе блоки перекрытия и балки. Использование грузоподъемной техники для конструирования данного перекрытия не требуется. Все конструктивные элементы этого межэтажного перекрытия имеют небольшой вес.
Преимущества использования СМП перед другими видами:
- Монтаж с небольшим количеством рабочих.
- Высокий уровень теплоизоляции в сочетании с использовании при стройки блочного полистиролбетона или ячеистого бетона.
- В отличии от монолитов имеет значительно более легкий вес.
- Сложная форма каркаса здания под перекрытие возможна при применении такого вида перекрытия.
Минусом использования СМП стоит указать долгое формирование основания из блоков и балок.
Шаг для укладки балок 600 мм. Используются специальные продольные балки. Они кладутся между параллельными стенами. Для заполнения используются блоки. Заполняются вручную. И в итоге всех произведенных манипуляций получается несъемная опалубка, которая значительно удобнее съемной.
Следующий этап – это армирование. Для чего используется рифленая арматура. Сетка почти как в монолитном перекрытии, но только одноярусная. Обычно используются прутки 6-8 миллиметровые, а ячейки делаются 100 х 100 мм.
Особенности строительства перекрытий в кирпичном доме ↑
Как залить армопояс
Здесь два варианта:
- В опалубку.
- В специальные U-образные блоки.
Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.
Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.
Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.
Пример расчета деревянной балки перекрытия.
Расчет несущих балок
Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).
Расчет нагрузок
Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.
1. Собственная удельная масса перекрытия
Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.
Таблица 2
| Наименование материала | Плотность или насыпная плотность, кг/м 3 |
| Асбоцементный лист | 750 |
| Базальтовая вата (минеральная) | 50–200 (от степени уплотнения) |
| Берёза | 620–650 |
| Бетон | 2400 |
| Битум | 1400 |
| Гипсокартон | 500–800 |
| Глина | 1500 |
| ДСП | 1000 |
| Дуб | 655–810 |
| Ель | 420–450 |
| Железобетон | 2500 |
| Керамзит | 200–1000 (от коэффициента вспенивания) |
| Керамзитобетон | 1800 |
| Кирпич полнотелый | 1800 |
| Линолеум | 1600 |
| Опилки | 70–270 (от фракции, породы дерева и влажности) |
| Паркет, 17 мм, дуб | 22 кг/м 2 |
| Паркет, 20 мм, щитовой | 14 кг/м 2 |
| Пенобетон | 300–1000 |
| Пенопласт | 60 |
| Плитка керамическая | 18 кг/м 2 |
| Рубероид | 600 |
| Сетка проволочная | 1,9–2,35 кг/м 2 |
| Сосна | 480–520 |
| Сталь углеродистая | 7850 |
| Стекло | 2500 |
| Стекловата | 350–400 |
| Фанера клееная | 600 |
| Шлакоблок | 400–600 |
| Штукатурка | 350–800 (от состава) |
Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.
К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .
2. Переменная нагрузка
Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .
3. Суммарная нагрузка
Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:
- 1,2 — при удельной массе меньше 200 кг/м 2 ;
- 1,3 — при удельной массе больше 200 кг/м 2 .
4. Пример расчета
В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.
1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм
Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.
Таблица 3
| Материал | Объем, м 3 | Плотность, кг/м 3 | Масса, кг | Удельная нагрузка, кг/м 2 |
| Брус (сосна) | 9 х 0,15 х 0,1 х 3,3 = 0,4455 | 500 | 222,75 | 14,85 |
| Доска (сосна) | 15 х 0,04 = 0,6 | 500 | 300 | 20,0 |
| Фанера | 15 х 0,01 = 0,15 | 600 | 90 | 6,0 |
| Линолеум | 15 х 0,005 = 0,075 | 1600 | 120 | 8,0 |
| Минвата | 15 х 0,12-0,405 = 1,395 | 100 | 139,5 | 9,3 |
| Итого: | 58,15 | |||
| С учетом k = 1,2 | 70 |
Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .
Общая нагрузка — 70 + 180 = 250 кг/м 2 .
Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).
Расчёт допустимого прогиба
Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.
Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:
h = (5 х qр х L4) / (384 х E х J)
- qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
- L — длина балки, L = 330 см;
- Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
- J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .
Для нашего примера:
h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см
Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.
В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:
Оценка статьи:
Сохранить себе в:
Расчет чердачного перекрытия по деревянным балкам Ссылка на основную публикацию
Выбор материалов, расчет конструкции
Устройство перекрытий из дерева
Балочные перекрытия
Перекрытие брусом
Назначение и разновидности
Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.
Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:
сечение бруса для перекрытия
Важно подобрать ширину и высоту сечения, а также их соотношение;
длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
шаг расположения несущих элементов по перекрываемой площади ;
влажность пиломатериала
Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины , используемая при изготовлении балок. Чаще всего это сосна;
качество пиломатериала . Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами , включающими антисептики, фунгициды, антипирены и инсектициды.
Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.
Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.
Если говорить о разновидностях, то на практике применяют такие типы:
- Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
- Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
- Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
- Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.
Расчёт параметров
Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:
| Основные величины | Определение значения |
| Длина | Для определения длины балки необходимо к длине пролета между ближайшими в комнате стенами прибавить двойную глубину закладки детали в стену. Обычно глубина закладки составляет 100 – 150 мм. Если деталь крепится кронштейном или стальным гнездом, тогда ее длина должна быть равной длине пролета (ширине комнаты) |
| Точные расчеты нагрузок очень громоздки, поэтому мы приведем готовые выкладки: для чердачных конструкций принимают значения от 150 до 250 кг/м² в зависимости от типа утеплителя и зашивки. Для полов между жилыми этажами берут значение в 350 — 400 кг/м² в зависимости от количества мебели и жильцов | |
| Сечение | Так как мы уже определили длину и действующую ожидаемую нагрузку, мы найдем и параметры размеров сечения. Для этого длину разделим на 24 (найдем, какой брус использовать для перекрытия 6 метров) – 6000/24 = 250 мм, теперь (250х7) /5 = 178.6, округляем в большую сторону и получаем перекрытие пролета 6 метров брусом с сечением 250х180 мм. Само собой, полученный размер мы подгоняем под имеющиеся в продаже стандарты в сторону увеличения, так как нестандартный пиломатериал стоит дороже |
| Шаг укладки | Может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, так, чтобы относительный прогиб детали составлял не боле 1/350 длины для межэтажных и не более 1/250 длины для чердачных конструкций. Обычно составляет 0.5 – 1 метр и подбирается под ширину плит утеплителя |
Устройство
Так как балки перекрытия могут классифицироваться с учетом используемого материала, то на этом их разновидности не заканчиваются. По назначению такие конструкции могут быть цельными, межэтажными (в том числе для перекрытия первого этажа) и чердачными. В этом случае все зависит от того, для каких целей вы будете задействовать этот материал.
О том сколько стоит 1 куб обрезной доски, размером 20х100х6000 можно узнать из описания.

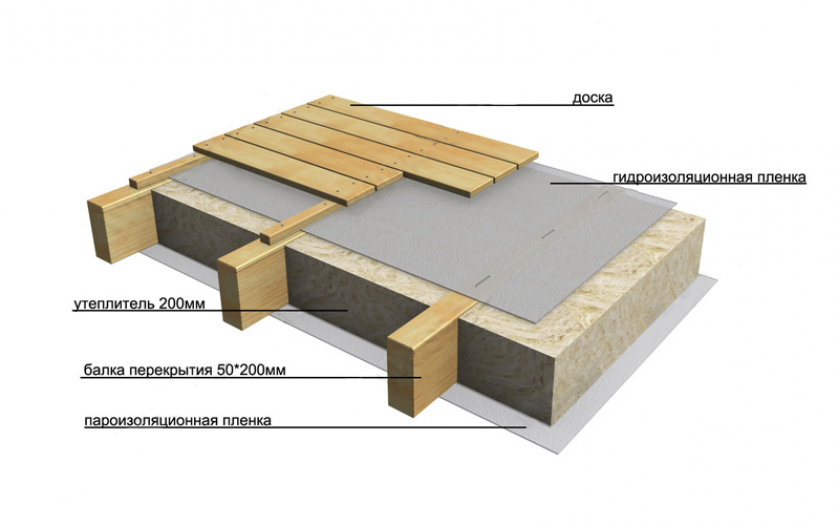

При обустройстве цоколя или чердака необходимо применять усиленную теплоизоляцию, так как в этих помещениях имеет место постоянный перепад температуры. Для перекрытий между этажами требуется качественная звукоизоляция. Она необходимо даже при условии, что на верхнем этаже не будут располагаться жилые помещения.
На видео – устройство чердачного перекрытия по деревянным балкам:
Сколько стоит строганая обрезная доска размером 25х150х6000 можно узнать из данной статьи.
Имеется еще один метод устройства деревянных конструкций. В этом случае между брусьями ведется укладка плиты минваты. После укладки представленного теплоизоляционного материала поперек него прикрепить лаги. Они должны быть обязательно обшиты накатом.
Еще имеется третий способ устройства перекрытий, он практически аналогичен второму, но только в этом случае необходимо добавить еще один слой лаг и теплоизолятора между ними. Благодаря последнему методу удается усилить несущую способность всего перекрытия.
Посмотреть таблицу о том сколько бруса в одном кубе можно в данной статье.
Когда балки перекрытия монтируются в деревянном здании, то необходимо принимать во внимание тот факт, что со временем произойдет его усадка. Как правило, это происходит через год после возведения дома
Для защиты от деформации необходимо использовать один очень проверенный метод. Он заключается в том, что нужно сочленения брусьев с наружными стенами прикреплять не прочно, а обрезать концы брусьям под наклоном 60 градусов.
Для кирпичных стен технология проведения подобных мероприятий немного другая. В ходе строительства необходимо позаботиться про особые гнезды, в которых и будет происходить закладка бруса. Между его концом и кирпичом стоит уложить подкладку, обработанную битумом.
Как произвести расчет? Для используемого бурса должен соблюдаться необходимый запас прочности, чтобы он смог выдерживать нагрузку жилого строения, мансарды и кровли. Ее значение не должно быть выше 350 кг/м2. Процесс укладки перекрытий осуществляется по ширине, когда пролет представлен в форме прямоугольника. Предельно допустимая длина балки может составлять 7 м.
О том что лучше клееный брус или оцилиндрованное бревно можно узнать из данной статьи.
На видео рассказывается о максимальной длине деревянной балки перекрытия:
Если ведется перекрытие этажей с различными режимами температуры, то брус должен быть утеплен. В противном случае вам не избежать образования влаги, которая в итоге приведет в разрушению материала изнутри. Толщина теплоизолятора не должна быть меньше 25 см. При утеплении балок между этажами с одинаковыми показателями температуры стоит учитывать, чтобы толщина теплоизолятора составила 10 см. Так же полезно почитать про размеры досок для пола, поскольку их укладка – следующий этап строительства дома.
Деревянные балки перекрытия – это важный элемент при обустройстве чердачных, цокольных и мансардных перекрытий. Благодаря им дается придать конструкции дополнительную прочность и надежность
Перед тем как приобретать то или иное изделие, важно определить с назначением, размерами и выполнить все необходимые размеры
Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

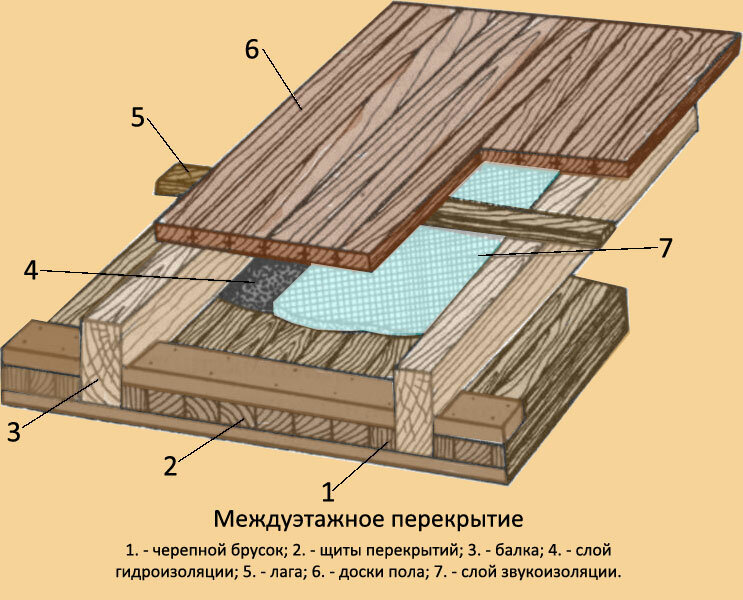

Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

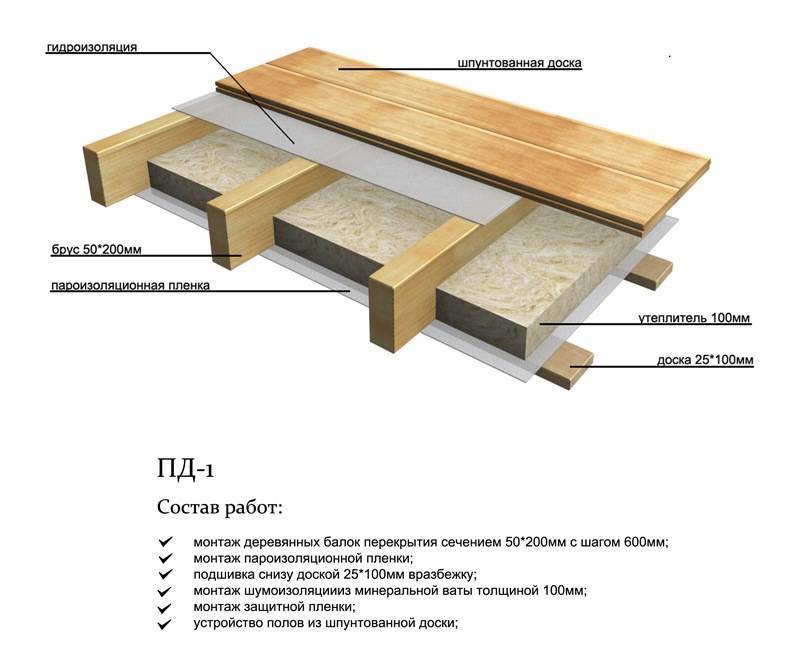

В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Как правильно сделать перекрытие между этажами. Основные требования к перекрытиям между этажами
Перекрытия образуют этажность здания
Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:
- Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
- Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
- Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
- Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
- Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
- Сочетание массы и толщины конструкции должно быть оптимальным.
Устройство перекрытия цокольного этажа
Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.
Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.
Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.
Заключение
Деревянные перекрытия между этажами, несмотря на свою многовековую историю, не утратили свою актуальность для частного домостроения и в наши дни. Современные строительные материалы и новые технологические разработки позволяют создавать такие устройства экологический безопасными, крепкими, теплыми и звуконепроницаемыми. Поэтому они успешно могут устанавливаться в домах, возведенных из любого стенового материала.
Деревянные перекрытия, изготовленные по проекту и с соблюдением всех технологических требований, способны качественно и с запасом, принимать и передавать все динамические и статистические нагрузки дома на фундамент, при этом гарантируя проектную конструктивную жесткость здания, а значить и длительный срок его эксплуатации.
