Подробности
Какую важную информацию можно отыскать на светящихся эвакуационных планах
Наполнение схематического изображения обязательно можно быть таким:
На эвакуационном плане обозначают маршруты эвакуации и выходы, в том числе даже аварийные. Светящиеся пожарные знаки будут заметны издалека, и при их помощи можно быстро отыскать аптечку или пожарный гидрант. При появлении опасной ситуации требуется грамотно и оперативно отыскать системы оповещения про пожар. В текстовой части прописаны все правила поведения сотрудников, а также посетителей
Крайне важно, чтобы люди были обязательно ознакомлены с порядком, а также последовательностью выполнения действий при чрезвычайной ситуации. Пленка, которая светится в темноте, дает возможность отлично видеть все изображения и текст на ней в течение минимум 1 суток
Специализированную ленту, от которой будет исходить свечение, применяют для того, чтобы маркировать ступени, колонны, полы и стены. Когда в помещение начинает попадать дым, то видимость будет сильно падать. Эвакуационный план обязательно должен находиться как можно ниже, чтобы было нетрудно замечать маршруты, которые приведут посетителей к выходу
Пленка, которая светится в темноте, дает возможность отлично видеть все изображения и текст на ней в течение минимум 1 суток. Специализированную ленту, от которой будет исходить свечение, применяют для того, чтобы маркировать ступени, колонны, полы и стены. Когда в помещение начинает попадать дым, то видимость будет сильно падать. Эвакуационный план обязательно должен находиться как можно ниже, чтобы было нетрудно замечать маршруты, которые приведут посетителей к выходу.
Предназначение системы фотолюминесцентного типа
Такие разновидности системы обладают следующим списком достоинств:
- Долговечностью
- Надежность.
- Высокая степень эффективности.
Замечательно видимые в темноте знаки будут информировать про эвакуационные пути и методы ликвидации пожара. Они применяются в самых разных зданиях общественного назначения. Создание эвакуационных планов из люминесцентных материалов будет действительно целесообразным, если комнаты, в которых они будут размещены, достаточно хорошо освещены. При этом световой источник может быть и искусственным, и естественным. Пленка, которую применяют для того, чтобы сделать эвакуационный план, должна обладать соответствующие сертификаты качества. При обращении в компанию заказчик может поинтересоваться, обладает ли компания лицензией, дающая право создавать и реализовывать схемы.
Особенности пленки, которая служит для изготовления светящегося плана эвакуации
Если пленка делается с применением фотолюминофоров, которые обладают свойствами продолжительного постсвечения, у материала есть слой клеевого состава, который будет надежно защищает бумажный лист. Она подойдет для повсеместного применения – при эксплуатационном процессе изделия с многослойной структурой не будет выделять токсичные вещества, которые вредоносные для человеческого организма.
В его составе нет радиоактивных компонентов. К главным параметрам эксплуатационного типа можно отнести:
- Долгое постсвечение.
- Световое поглощение.
- Длительная эксплуатация.

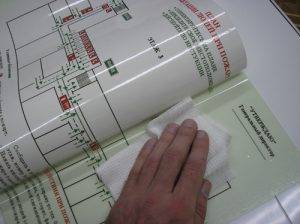

Материал, обладающий глянцевой поверхностью, применяют, чтобы ламинировать планы эвакуации. Его нанесение на поверхность схемы дает возможность достигать оптимальных показателей видимости графической и текстовой части. если на материал можно делать печатание напрямую, то он будет обладать характерными особенностями. На пленочной поверхности нанесено матовое ровное покрытие. На ней требуется делать сольвентную печать, которая отличается прекрасным качеством и высокой передачей цветов. Ее используют во время создания знаков пожарной безопасности или схем эвакуации. Своими руками организация помогает подготовить макет высокого качества, который можно распечатать в профессиональном компании, которая имеет лицензию на занятие таким видом деятельности.
https://youtube.com/watch?v=z38fnZAhJ4E
Преимущества заказа плана эвакуации в компании ООО «Светознак»:
| 01 Удобство | ООО «Светознак» — изготовитель планов эвакуации и других элементов фотолюминесцентных эвакуационных систем (ФЭС). Это дает возможность заказчику получить все у одного исполнителя: не только планы эвакуации, но и знаки безопасности, направляющие линии и другие элементы, выполненные на сертифицированных фотолюминесцентных материалах. |
| 02 Опыт | Сотрудники компании Светознак — разработчики первого в России ГОСТ «Фотолюминесцентные эвакуационные системы». Наши специалисты работают в сфере изготовления планов эвакуации более 19 лет. За это время было выполнено более 2500 заказов. |
| 03 Качество | Все материалы соответствуют требованиям стандартов и производятся под постоянным контролем компании. Наличие сертификатов и лицензии. Собственное производство планов эвакуации. |
| 04 Гарантии | Гарантия точного соблюдения сроков и указанной стоимости изготовления плана эвакуации. Планы эвакуации, созданные нами по всем требованиям стандартов, обязательно пройдут проверку вашего пожарного инспектора. |
На что обратить внимание при заказе плана эвакуации — требования к материалам для изготовления
Любой фотолюминесцентный материал для планов эвакуации изготовлен из специального состава, светящегося в темноте. Необходимо, чтобы он имел два сертификата, которые выдают соответствующие органы.

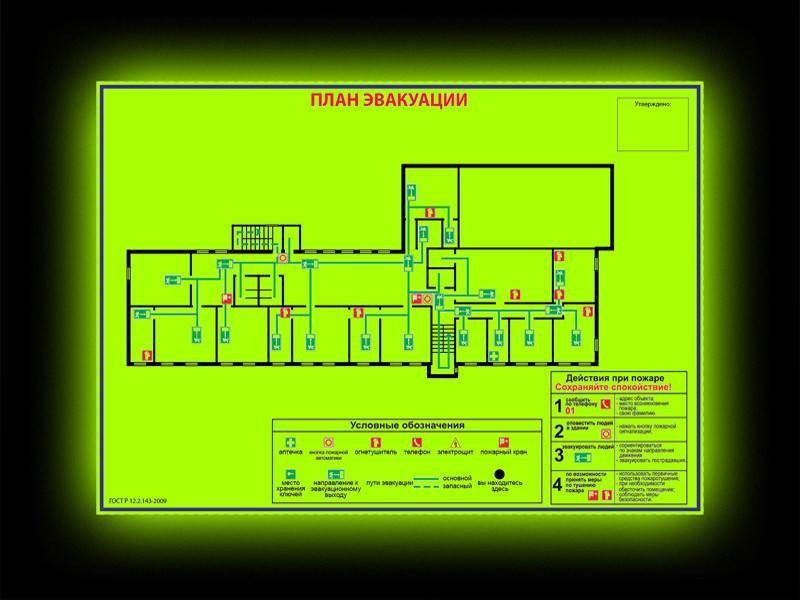

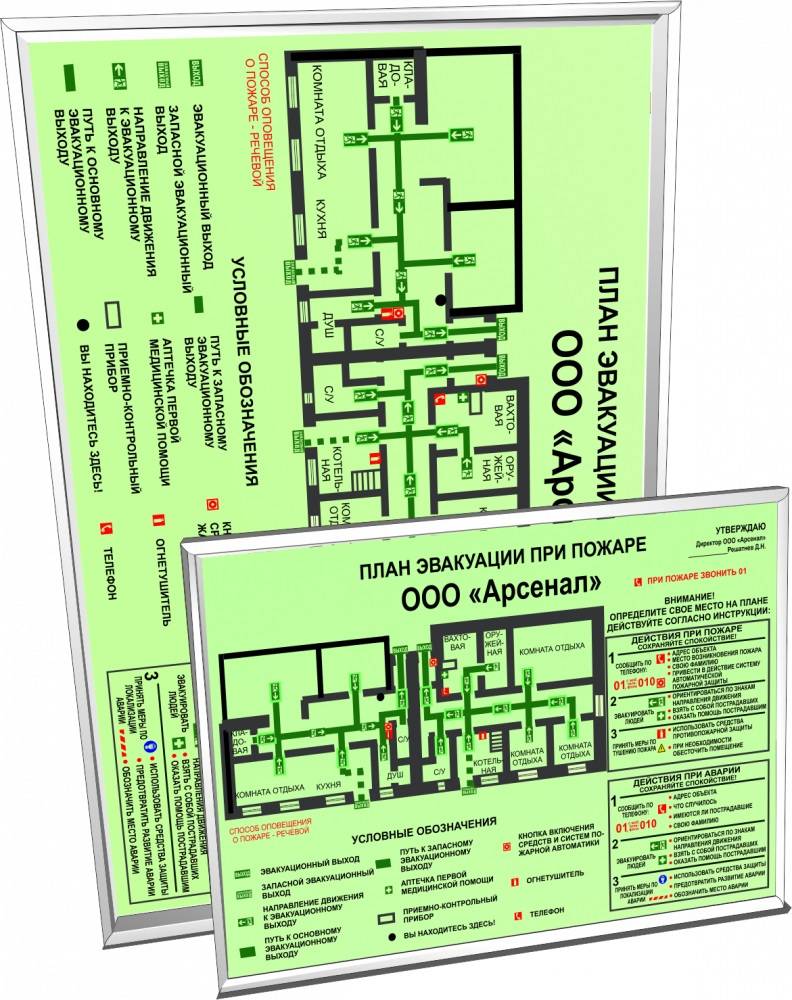

Пример фотолюминесцентного плана эвакуации при пожаре
В качестве материалов используются:
- фотолюминесцентный пластик;
- фотолюминесцентная пленка;
- фотолюминесцентная бумага.
У негорючего пластика толщина должна равняться 1 мм. Контролирующие органы вправе запросить образец материала, чтобы проверить его на соответствие фотометрическим характеристикам. Не следует использовать материалы, не соответствующие ГОСТам. Допускается использование при изготовлении схем простого бумажного носителя. Заламинированный не с помощью фотолюминесцентной пленки белый лист форматом А4 со схемой имеет один существенный недостаток – он не светится в темноте. Поэтому ночью планом будет пользоваться неудобно. Сегодня лучшими материалами для изготовления считают фотолюминесцентные. Долговечные изделия будут служить на протяжении многих лет.
Заказ плана эвакуации — для каких объектов этого делать не следует
Изготовление планов эвакуации при пожаре не требуется, когда в учреждении работает менее 10 человек. Если в небольшом магазинчике работают 2 человека, то нет смысла в наличии . Предпринимателям не следует самостоятельно делать планы и вешать их для бутиков. В крупных торговых комплексах, ДОУ, больницах их наличие обязательно. Они должны быть в любом здании кроме жилого дома.
Если на объекте отмечается постоянное массовое пребывание, то руководителю предприятия или собственнику нужно побеспокоиться о безопасности людей. Главное – сделать все возможное, чтобы избежать человеческих жертв на производстве. Если численность сотрудников в организации 5 или 6 человек, то изготавливать планы не требуется.
Некоторые владельцы малого бизнеса, не зная этих особенностей, делают документ на заказ. Они тратят свои денежные средства нецелесообразно.
Заказ плана эвакуации в профессиональной организации
Если заказать план эвакуации, можно быть уверенным, что работа будет сделана качественно и быстро. Руководителю нужно предоставить все необходимые сведения:
- Где располагаются телефоны, огнетушители, пожарные краны.
- Место, где произведена установка кнопок включения для пожарного автоматического устройства в виде красной кнопки или рычага.
- Планировка помещения, на основе которой будет составляться план эвакуации (формат зависит от вида) – А2 применяют для секционных или этажных, А3 используют для локальных.
- Необходимо наметить, где будет основной выход и запасной, а также аптечка, электрощит и другой пожарный инвентарь.

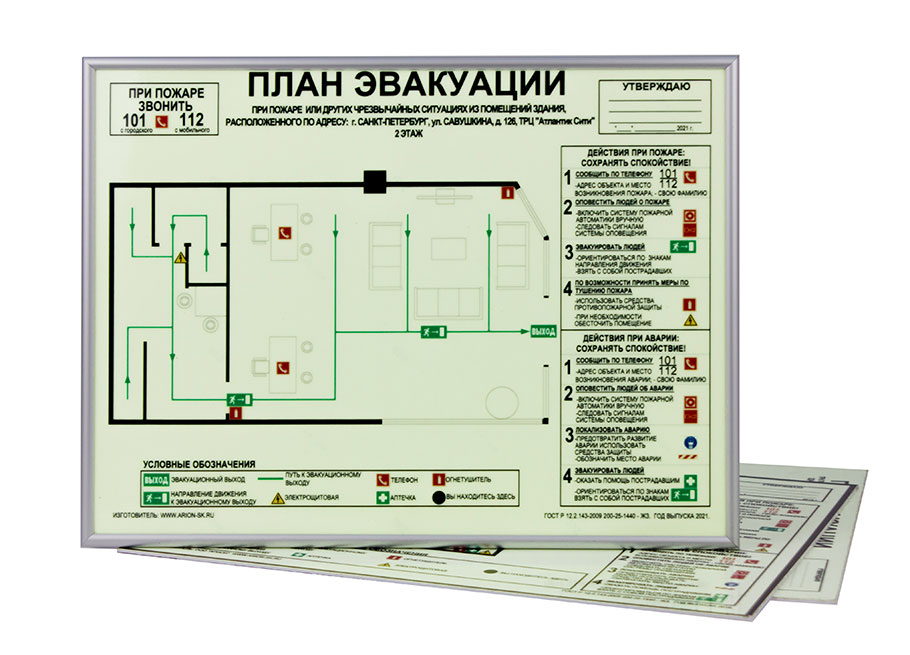

Готовый к размещению плана эвакуации при пожаре
Составление плана эвакуации будет соответствовать требованиям, которые предъявляются к документам. Размеры планов эвакуации нужны соответствующие – А4, являющийся предпочтительным форматов для самодельных схем не должен использоваться. Посмотрите на образец, созданный на компьютере. Используйте необходимый шаблон, который можно выполнить в разных масштабах в зависимости от вида документа.
Изготовление и материалы
В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу. Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С. Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.
На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения. Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации. Материалы для таких планов эвакуации должны отвечать определенным требованиям.
Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы. Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.
Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.
Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность. После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.
Заказанный план эвакуации размещаем в помещениях
Иногда юридические лица, являющиеся владельцами определенного объекта, берут на себя ответственность создать необходимую документацию силами сотрудников предприятия. Они отказываются от идеи заказать план эвакуации в профессиональной компании. Подобный шаг не всегда считается осмотрительным. Недостаточно знать российское законодательство, чтобы изготавливать планы эвакуаций.

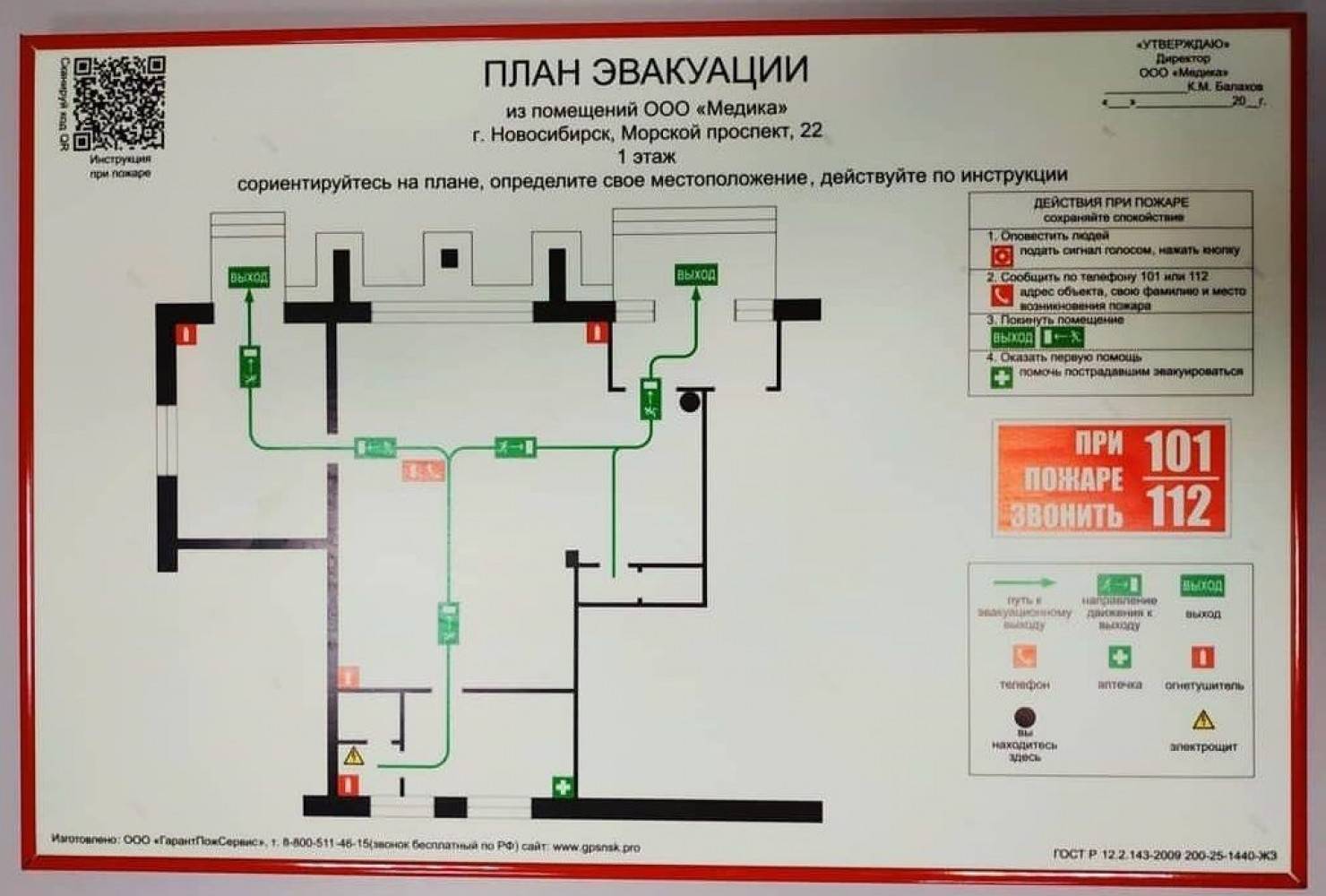

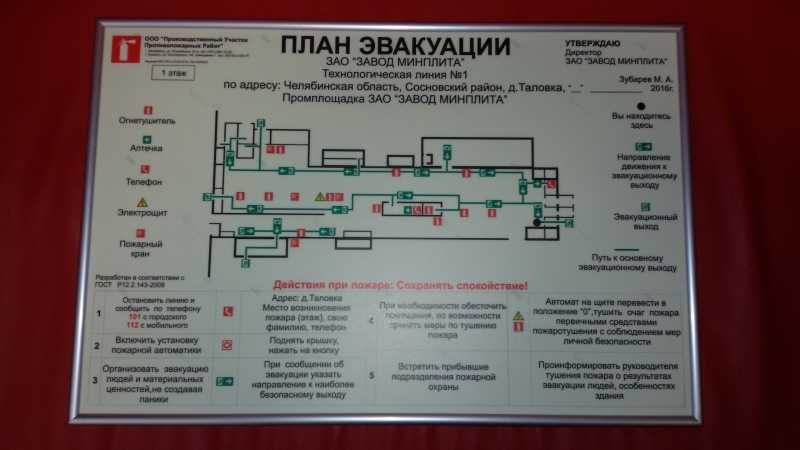

Пример размещения плана эвакуации в помещении
Это работа для организаций, у которых есть соответствующая лицензия
Сотрудники контролирующих органов в первую очередь обращают внимание на строгое соблюдение требований к изготовлению документов. Просто использовать шаблон, чтобы сделать план – это не лучший выход. Лицензия определенного вида у изготовителя является своеобразной гарантией, что схему выполнят правильно в нужном масштабе и с учетом всех требований
Лицензия определенного вида у изготовителя является своеобразной гарантией, что схему выполнят правильно в нужном масштабе и с учетом всех требований.
Руководители организации могут пойти на оформление планов эвакуации силами своих сотрудников, если на предприятии имеются специалисты с соответствующей квалификацией. При этом наличие лицензии имеет большое значение. Необходимо в специальной программе. Пример – это Autocad: здесь от исполнителя требуются определенные навыки. Без соответствующих знаний человек не сможет сделать работу правильно, которая не выдержит ни одной проверки.
Пример разработки плана эвакуации в Autocad
С программой прекрасно может работать инженер: он быстро создаст необходимую схему. Руководителю необходимо взвесить все «за» и «против», если он собирается сделать важный документ бесплатно. Ведь это фактически означает занятие лицензированным видом деятельности.
Тогда придется платить только за печать планов эвакуации. Свободный план хранится у дежурного, который выдает его по требованию руководства. При возникновении чрезвычайной ситуации он окажется бесполезным, если на него неправильно нанесены обозначения. В ДОУ несоблюдение правил эвакуации согласно грамотно составленному и утвержденному плану может закончиться трагедией
Схемы должны сразу привлекать к себе внимание. Поэтому при их размещении выполняют следующие действия:. Документ должен быть утвержден руководителем организации, а согласовывать его с пожарными службами не требуется
Документ должен быть утвержден руководителем организации, а согласовывать его с пожарными службами не требуется.
Основные цели и задачи плана эвакуации
может использоваться для следующих целей и задач
- Строгое регламентирование поведения и действия сотрудников, работников и дежурного персонала, а также любых других групп лиц, которые находятся в здании/сооружении;
- Обеспечить эффективную и максимально оперативную эвакуацию людей из мест поражения огнём, очагов пожара или задымлений по наиболее коротким маршрутам, избегая тупиков и опасных зон
- Обнаружение зон, где установлено противопожарное оборудование; с устройствами оповещения и подачи тревожных сигналов; для запуска системы водопровода, тушения пожара и удаления дыма
- Проведение систематических инструктажей, повторение правил и мер пожарной безопасности, соблюдение условий противопожарного режима в помещениях/зданиях/сооружениях, которые принадлежат предприятиям и организациям
- Напоминание порядка основных действий, которые предпринимаются при обнаружении огня сотрудниками ДПД, дежурным персоналом и т.д.
- Помощь пожарным, которые осуществляют разведку, локализацию и ликвидацию возгорания
Текстовая часть. Основные требования
Текстовую часть схем эвакуации необходимо оформлять так, чтобы
там находилась инструкция о
действиях персонала в случае пожара, чрезвычайной ситуации пожаре
или аварии, дополненная знаками пожарной безопасности. К
текстовой части имеются также определенные требования к
планам
эвакуации.
Текстовую часть необходимо оформлять следующим образом:
• Указывается способ сигнализирования о начале пожара, аварии
или чрезвычайной ситуации;
• Указывается алгоритм эвакуации персонала (посетителей);
• Указываются перечень обязанностей и действий персонала
(посетителей) вашей организации. Также необходимо указывать
способ оповещения (вызова) пожарной охраны и скорой помощи.
Рис. 5. Наши планы соответствуют |

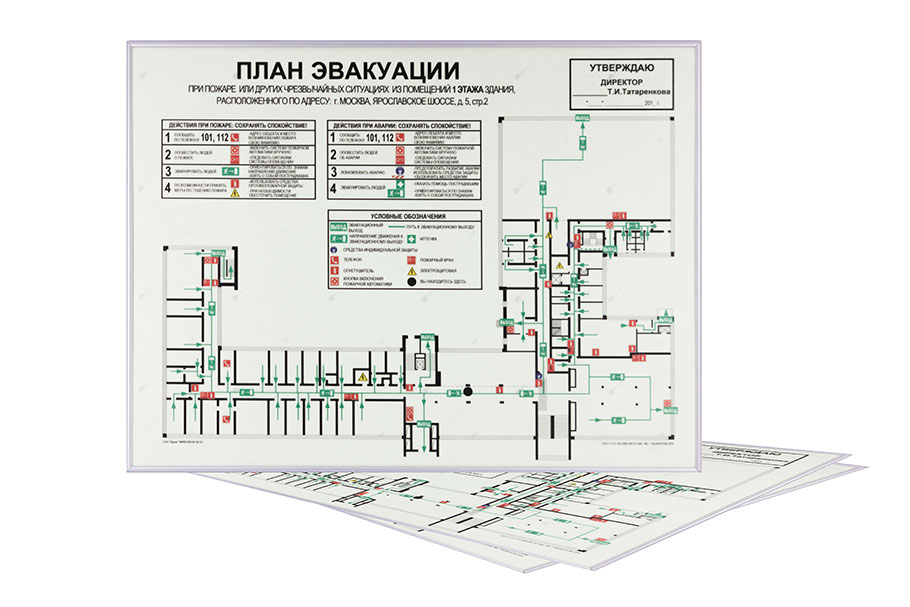

Готовый план эвакуации людей | |
Узнать подробнее → |

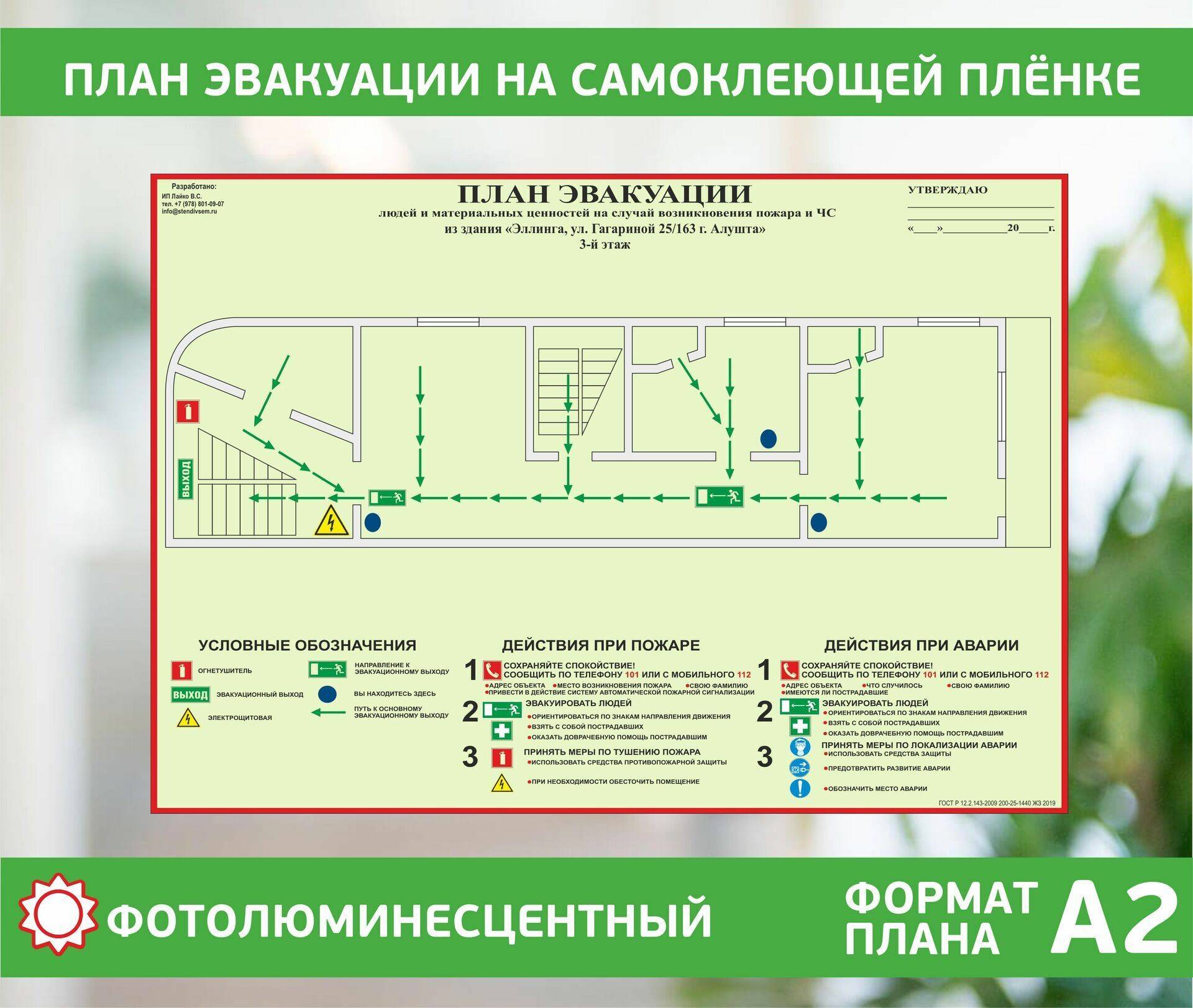

Рис. 6. Планы эвакуации при пожаре |
5. Нужна ли лицензия на изготовление плана эвакуации? Должен ли план эвакуации обязательно быть фотолюминесцентным, по какому ГОСТу он изготавливается ?
На этот вопрос
есть однозначный ответ.
“Проталкиваемый” как
обязательный, а по другому не назовешь, документ ГОСТ Р 12.2.143-2009.
для добровольного применения,
так как
Пунктом 2 статьи 15
Федерального закона от 27.12.2002 N 184-ФЗ “О
техническом регулировании” предусмотрено, что
национальный стандарт применяется на добровольной
основе.
Распоряжением Правительства Российской Федерации от
28.02.2006 N 266-р “О концепции развития
национальной системы стандартизации” предусмотрено,
что национальный стандарт является документом
федерального значения в области стандартизации, имеющий рекомендательный характер.
А
это значит,
план эвакуации Вы
можете изготовить сами, и этим вы ничего не
нарушите, следовательно, ответственности никакой не
предусмотрено.
Вот Приказ Федерального
агентства по техническому регулированию и
метрологииот 23 июля 2009 г. N 260-ст”Об утверждении национального стандарта”В соответствии с Федеральным законом от 27
декабря 2002 г. N 184-ФЗ “О техническом
регулировании” приказываю:1.
Утвердить для
добровольного применения
национальный
стандарт Российской Федерации ГОСТ Р
12.2.143-2009 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Требования и методы контроля” с датой введения в
действие 1 июля 2010 г. взамен ГОСТ Р
12.2.143-2002 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Элементы систем. Классификация. Общие
технические требования. Методы контроля”.Отменить ГОСТ Р 12.2.143-2002 с 1 июля 2010 г.2. Закрепить утвержденный стандарт за
Управлением технического регулирования и
стандартизации.РуководительФедерального агентстваГ.И. Элькин
Что говорит МЧС
по фотолюминесцентным планам эвакуации? А вот что говорит:
Письмо департамента надзорной
деятельности МЧС РФ, по актуальной теме
“Должен ли план эвакуации обязательно
выполняться на основе фотолюминесцентных
материалов и нужна ли для этого
лицензия”
Порядок размещения на объектах
Требования к схеме при пожаре регулируют и особенности ее местоположения. В первую очередь необходимо позаботиться, чтобы картами с указанием маршрута движения при пожаре снабжались самые удаленные от аварийного выхода помещения. Кроме того, следует обеспечить достаточное освещение места, где висит план: требования подобного рода обозначены в нормативных актах.
Следует учитывать и требования к расстоянию между схемами: оно не должно составлять больше 60 метров. Документы должны находиться в свободном доступе, не допускается установление перед схемами предметов, мешающих их изучению.
Заказ плана эвакуации – выбор правильной компании
При заказе плана эвакуации важно правильно выбрать правильно организацию, чтобы смело доверить выполнение подобной работы. С компанией без лицензии заключать договор нецелесообразно. Она не сможет сделать оформление планов эвакуации должным образом, а наказание понесет руководитель организации: он должен будет заплатить штраф
Более того, жизнь людей будет подвергаться серьезной угрозе
Она не сможет сделать оформление планов эвакуации должным образом, а наказание понесет руководитель организации: он должен будет заплатить штраф. Более того, жизнь людей будет подвергаться серьезной угрозе.
Если вас интересует производство схем в фирме, имеющей лицензию, позвоните по телефону: (пишите номер телефона). Среди достоинств компании «Смарт Принт» выделяют следующие:
- скорость выполнения заказа;
- отличное качество работы;
- качественная печать;
- доставка в города России;
- разумные цены;
- индивидуальный подход к клиентам.
Перейдите на сайт компании (название сайта), чтобы более подробно познакомиться с ее деятельностью. Существует несколько вариантов сотрудничества, которые фирма предлагает своим клиентам. Можно скачать со своего компьютера сделанный макет и распечатать его в офисе на новом оборудовании. Если сомневаетесь в правильности схемы, изготовленной самостоятельно, то сделайте документ на заказ. Профессиональные специалисты готовы вам помочь.

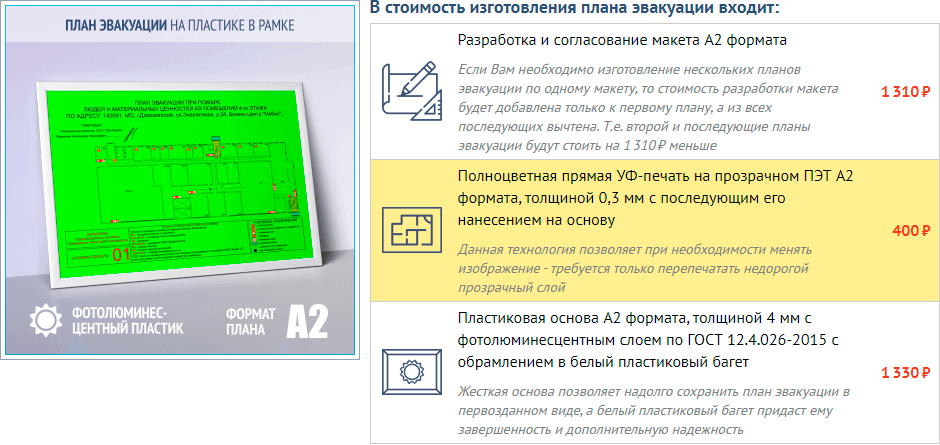

Конструктор планов эвакуации в примерах
При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится – лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры
| № | Ваш заказ | Наш счет |
| 1 | 2 одинаковых плана А2 формата на пластике в рамке | Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке – 2 шт. |
| 2 | 2 одинаковых плана А3 формата, один из которых на бумаге, а другой – на пластике в золотой рамке | Разработка макета плана эвакуации (А3 формат) – 1 шт.Печать плана эвакуации на бумаге А3 формата – 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке – 1 шт. |
| 3 | Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету | Печать плана эвакуации на фотолюминесцентной пленке А1 формата – 1 шт. |
Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:
Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, – приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов – теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу
Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений
| № | Ваш заказ | Наш счет |
| 1 | 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата | Разработка макета плана эвакуации (А3 формат) – 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке – 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата – 3 шт. |
| 2 | Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений) | В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет: Разработка макета плана эвакуации (А2 формат) – 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 – 1 шт. |
| 3 | Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход) | Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию: Печать плана эвакуации на прозрачном ПЭТ А3 формата – 1 шт. |
Общие характеристики
Современные планы эвакуации с использованием фотолюминесцентных материалов бывают двух размеров:
- этажные и секционные – 60 см*40 см.;
- локальные – 40 см*30 см.
Стандартная длительность послесвечения таких планов эвакуации – 24 часа. Этим термином называют период времени без воздействия источников освещения, за который яркость свечения достигает значения 0,3 мкд/м2. Цвет послесвечения также оговорен стандартом – бело-желтый либо белый.
Такая длительность послесвечения в официальных документах обусловлена продолжительностью темного времени суток в стране. Однако на практике достаточно 3-4 часов свечения. Средние показатели огнестойкости строительных конструкций редко превышают это значение.
Все эвакуационные планы вне зависимости от вида и способа изготовления должны состоять из графической и текстовой части. В первой отображают важные объекты, пути эвакуации, направления и размещение оборудования, средств защиты и пожаротушения.
Их обозначают графическими знаками. В текстовой части размещают важную информацию и пояснения для людей, которыми они могут воспользоваться в экстренных ситуациях. Размеры и виды знаков должны быть понятными и легкими для визуального восприятия.
Такие планы используют не только при пожарах. Они необходимы в профилактических работах, для проведения учебных и тренировочных мероприятий. Работники организации должны ознакомиться с ними во время инструктажей по пожарной безопасности.
Что такое план эвакуации и какие ГОСТы его регулируют?
Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:
- ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
- ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».
Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.
План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:
- Заголовок
- Адрес, указание этажа здания, где непосредственно находится ПЭ
- Графическая часть
- Текстовая часть
- Расшифровка специальных символов и обозначений
Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.
Закажите и получите план эвакуации не отходя от рабочего места.
В заявке указываются данные, необходимые для Это может быть любой чертеж Вашего помещения, в AutoCad, MS Visio, pdf и Срок 3. Распечатайте |
Изготовление и материалы
В первую очередь, . Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.
Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.
Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.
На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.
Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.
Материалы для таких планов эвакуации должны отвечать определенным требованиям.
Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.
Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.
Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.
Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.
После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.
Ответственность за нарушение требований разработки плана
Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:
Ответственное лицо | Штраф при однократном нарушении | Штраф при повторном нарушении |
Частное лицо | от 3000 до 4000 рублей | от 4000 до 5000 рублей |
Должностное лицо | от 15 000 до 20 000 рублей | от 20 000 до 30 000 рублей |
Индивидуальный предприниматель | от 30 000 до 40 000 рублей | от 40 000 до 50 000 рублей |
Юридическое лицо | от 150 000 до 200 000 рублей | от 200 000 до 400 000 рублей |
А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.
Требования по ГОСТ
К содержанию
Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.
Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:
- Выходы для эвакуации, а также короткие и безопасные пути к ним
- Лестничные клетки, лестницы и аварийные эвакуационные выходы
- Места, где находятся ПЭ
- Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»
В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:
- Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
- Очерёдность и порядок эвакуации людей
- Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
- Информация о аварийном отключении электропитания, различных механизмов и оборудования
- Информация о ручном отключении пожарных систем, установок и автоматики
Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.
Графические части этажных планов также дополняются номером этажа.
К форме
Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.
В качестве фона используется жёлто-белый или белый цвет.
Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.
Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.
К размещению
ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:
- В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
- План должен находиться в хорошо освещаемом месте
- Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
- План эвакуации нельзя закрывать различными предметами
- ПЭ не должен сливаться со стеной
- План должен хорошо просматриваться
Требования пожарной безопасности к планам эвакуации
Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:
- п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
- п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
- п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
- п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.
Графическая часть. Основные требования
Графическую часть необходимо выполнять таким образом, чтобы она
включала в себя этажную планировку. В графической части
необходимо указывать:
• основные и запасные эвакуационные пути;
• эвакуационные выходы и (или) места, где размещаются спасательные
средства;
• аварийные выходы, незадымляемые лестничные клетки, наружные
открытые лестницы;
• место, где размещается сам план эвакуации;
• места расположения спасательных средств;
• места расположения защитных противопожарных средств, которые
необходимо обозначать
знаками пожарной безопасности. Это основные
требования к планам эвакуации
(графическая часть).
