Особенности плит перекрытия ПБ, их применение и монтаж

Конструктив и параметры плит

Технические характеристики изделий с обозначением ПБ

Особенность – повышенные технические характеристики:

• способность эффективно поглощать внешние шумы;
• идеальный внешний вид рабочей поверхности;
• стойкость к воздействию механических усилий;
• устойчивость к влиянию ударных нагрузок;
• высокий запас прочности;
• расширенный температурный диапазон использования;
• незначительный вес за счет продольных полостей;
• улучшенные теплоизоляционные параметры;
• влагостойкость, затрудняющая коррозию арматурных прутков;
• возможность получения продукции различных геометрических размеров;
• наличие, если требуется, наклонного среза торцевой плоскости.

В торцевой плоскости изделий с маркировкой ПБ видны тросы усиления. Благодаря этой особенности безопалубочные панели обладают более высокой прочностью, чем плиты с индексом ПК. Для принятия решения об использовании конкретной марки панелей необходимо знать, каковы различия одних плит перекрытия от других.

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Технические требования и государственные стандарты пустотных плит перекрытия

Существуют определенные утвержденные стандарты для пустотных плит перекрытия, регламентирующие виды, основные технические характеристики и габариты данных ЖБИ изделий. В настоящее время разработан и принят ГОСТ для плит перекрытий многопустотных – ГОСТ 26434-2015.

Кроме того к пустотным плитам перекрытия применимы следующие государственные стандарты:

• ГОСТ 13015 регламентирует правила приемки, транспортировки и хранения ЖБИ.
• В ГОСТе 21779 указаны технологические допуски, а также 5-6 класс точности геометрических параметров.
• ГОСТ 9561-91 распространяется на пустотные плиты перекрытия, выполненные из легкого и тяжелого силикатного бетона и предназначенные для обустройства ограждающих и несущих горизонтальных конструкций в зданиях и сооружениях различного назначения. В данном ГОСТе также указана технические требования для производства железобетонных многопустотных изделий.

ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.

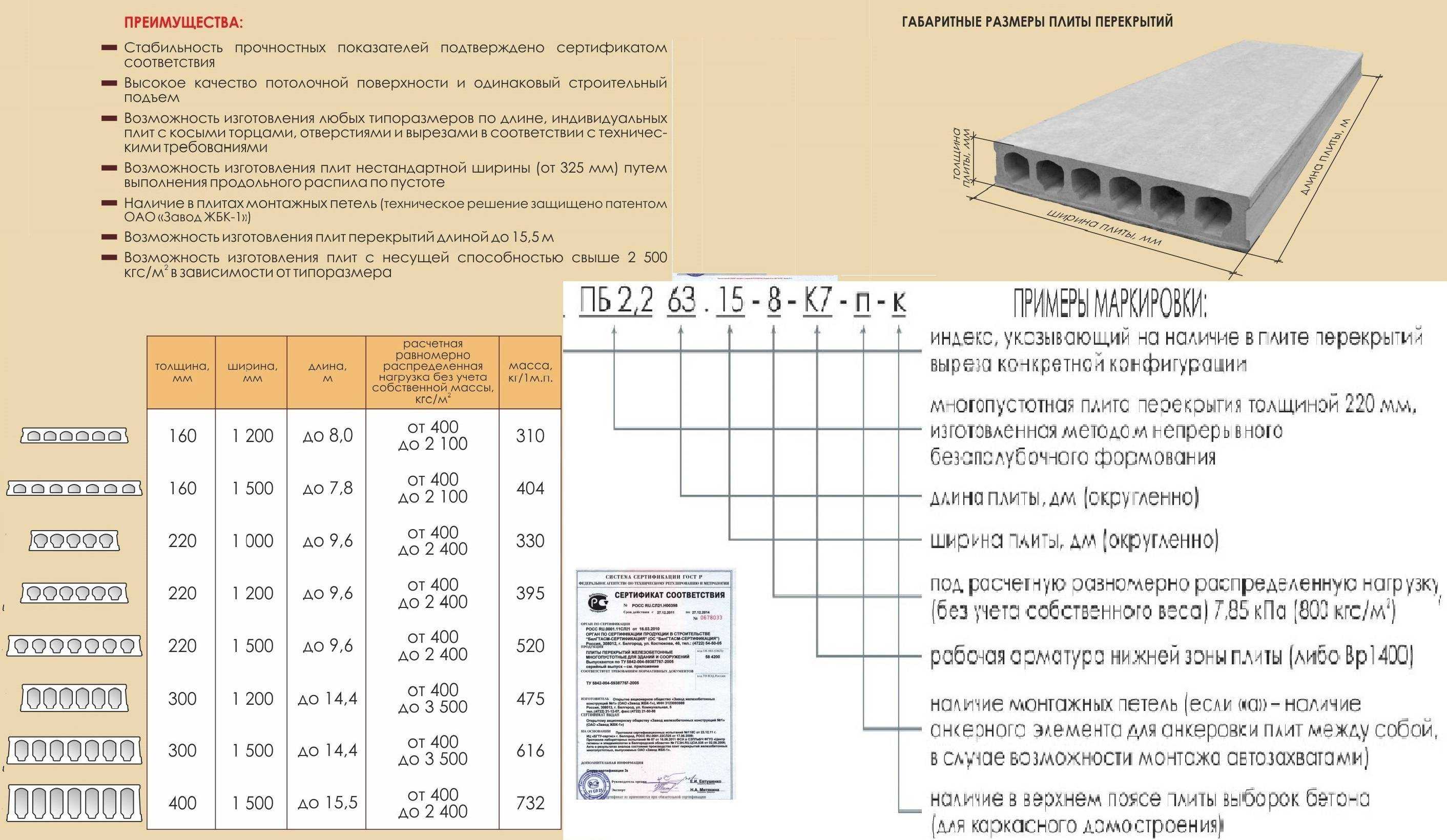

Как расшифровывается маркировка бетонных пустотных плит перекрытия

По существующему ГОСТу для удобства проектирования, составления смет и монтажа, пустотные плиты перекрытия имеют разные маркировки, соответствующие определенным стандартам. Существуют следующие виды: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ.

Буквенная маркировка несет следующие значения:

• варианта изделия «П» — пустотная плита;
• вид отверстия для создания пустот «К», «Г» — круглое, грушевидное.
• вид формирования «Б» — безопалубочный.

Например, расшифровка маркировок выглядит следующим образом:

• 1ПК — многопустотная плита на 220 мм, где диаметр круглых отверстий составляет 159 мм;
• 2ПК — многопустотное изделие на 220 мм, с параметром круглых отверстий 140 мм;
• 3ПК — соответствует толщине 220 мм с круглыми отверстиями 127 мм
• ПБ — плита с пустотами созданная без опалубки на 220 мм.

Кроме базовых буквенных обозначений, часто указываются следующие параметры:

• АтV — категория напряженной арматуры внутри;
• т — при заполнении формы использован тяжелый бетон;
• а — дополнительная арматура в торцах.

Плиты перекрытия ПБ и ПК — в чем разница?

Категории товаров

• Прогоны ПРГ
• Кольца, крышки, днища Кольца колодцев
• Кольца колодцев с дном
• Опорные кольца
• Плиты перекрытия колодцев
• Днища колодцев
• Опорные плиты

Колодцы ВД, ВС, ВГ, КЛК

• Колодцы ВД, ВС, ВГ

Колодцы КЛК, КЛВ, КВГ
Колодцы ККС

• Колодцы кабельной связи ККС

Балки

• Балки Серия ИС-01-04

Балки серии 1.125 КЛ-3
Балки Серия 3.006.1-2.87
Балки Серия 3.006.1-8
Балки серия 1.020.1-3
Балки Серия ПП ВКН-32
Балки Серия ЦЧ-11-08 АС
Балки тепловых камер Шифр 333-КЖИ
Плиты перекрытия

• Плиты ПК (220м)

Плиты ПБ (220мм)
Плиты НВ (220мм)
Плиты ПНО (160мм)
Плиты ПБ 1.6 (160мм)
Плиты ПБ 2.7 (265мм)
Плиты НВКУ (265мм)
Плиты 3ПБ (300мм)
Плиты 3.2 ПБ (320мм)
Плиты ПБ 4.0 (400мм)
Плиты 4НВК (400мм)
Перемычки железобетонные ПБ/ПП/ПГ/ПР

• Перемычки брусковые

Перемычки балочные
Перемычки плитные
Перемычки серия КЭ-01-58
Перемычки теплофикационных камер шифр 333-КЖИ
Фундаментные блоки ФБС и ФЛ

• Фундаментный блок ФБС

Блоки ленточного фундамента ФЛ
Элементы коллектора

• Плиты коллектора КП

Стеновые блоки коллекторов
Днища коллекторов
Угловые блоки коллекторов
Доборные балки
Балки коллекторные
Трубы ТПФэ
Плиты покрытия коллекторов
Плиты перекрытия каналов и камер В и ВП

• Плиты перекрытия каналов и камер В

Плиты перекрытия каналов и камер ВП
Лотки железобетонные Л/ЛК

• Лотки железобетонные Л

Лотки железобетонные ЛК
Плиты покрытия лотков ПТ
Плиты покрытия лотков П
Трубы железобетонные

• Трубы Т

Трубы ТБ
Трубы ТС
Трубы ТФ
Трубы ТБР
Трубы ТБФ

Как заказать?

С нами работать удобно. Сделайте заказ прямо сейчас

+7

+7

Круглосуточный приём заявок:

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

Полезные советы

Цемент следует наносить слоем не более 20 мм непосредственно перед поднятием панели.

Поднимают конструкцию при помощи специальных механизмов на крюках типа «паук». На месте укладки рабочие корректируют груз и направляют его на требуемое место.

Конструкции укладываются поочередно, дистанция между ними должна быть в пределах 5-7 см.

Для создания монолитного перекрытия, все щели заполняют раствором.

При необходимости получения технических отверстий большего диаметра, используют сверлящие инструменты.

Поскольку вес П-образной плиты перекрытия 6х 1,5 составляет более 1,4 тонны, складировать материал необходимо на ровной площадке, перекладывая каждый элемент деревянными брусками. Это позволит избежать деформации панели и сохранить ее характерные свойства.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

• 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке – длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке – ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит – 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра – несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Какие преимущества имеют безопалубочные плиты перекрытия ПБ

Разновидности плит

Производится 2 типа панелей перекрытия с маркировкой ПБ и ПК.

Они похожи по следующим эксплуатационным показателям:

• устойчивость к воздействию влаги;
• высокие прочностные характеристики;
• оба строительных материала являются негорючими;
• поглощение шумов.

Но, несмотря на эти сходства, железобетонные конструкции имеют между собой существенные отличия, связанные с технологией их производства. По внешнему виду разницу между ними способны определить только опытные строители.

Технология изготовления железобетонной продукции марки ПБ:

• по конвейерной линии передвигается непрерывно бетонный массив;
• при затвердевании бетон разрезается под установленную длину.

Для производства бетонной продукции с маркировкой ПК применяется опалубочная технология:

• металлические опалубки установленных размеров, дополнительно оснащенные армирующими сетками и стальными прутами, заливаются бетонной смесью;
• залитый в металлический каркас бетон подвергается вибрационному уплотнению;
• осуществляется тепловая обработка железобетона;
• после застывания и высыхания готовый продукт извлекается из опалубочной конструкции.

Максимальная длина ПК составляет 7,2 м.

Что собой представляет?

Плиты перекрытий ПБ

Размеры и вес плит

Для расчёта схемы раскладки плит застройщику необходимо знать заранее их геометрические параметры. Знание веса изделий поможет правильно рассчитать нагрузки на несущие опоры.

Таблица 2. Габаритные размеры и вес пустотных плит

№	Марка плиты	Длина в мм	Ширина в мм	Вес в кг/м²
1	ПК	1600-6600 с интервалом 300мм, 7200, 7500	1000, 1200, 1500, 1800	280-310
2	ПБ	1600-10800 Шаг длины – 300 мм Под заказ плиты производятся до максимальной длины 11700	1000, 1200, 1500	300-330
3	3,1ПБ; 1,6ПБ	1600-9000 Шаг длины – 300 мм	1000, 1200, 1500	220-240
4	ПНО	1600-6300 Шаг длины – 300 мм	1000, 1200, 1500	210-230

Примечания к таблице:

1) оптимальная ширина плит для перевозки – 1,2 м, — в кузове автомобиля стандартной ширины 2,6 м располагаются 2 плиты по ширине.

2) производители плит ПБ предлагают услуги по нарезке изделий по длине, определяемой заказчиком, рез может быть выполнен под любым углом.

Основные функции и применение

Классификация и особенности основных видов плит

Сферы использования

• Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
• Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
• Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
• Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

Плиты перекрытий ПБ

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

1. Упрощение монтажа инженерных коммуникаций.
2. Повышение теплоизоляции перекрытия между этажами.
3. Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

Особенности работ

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

• 30 — длина пустотной плиты перекрытия в дециметрах
• 12 — ширина изделия в дм
• 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м2
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит

Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

• Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
• Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
• Высота штабеля – не более 2,5 м
• Сверху накрыть водонепроницаемой пленкой или рубероидом

Ребристые плиты перекрытия

Характеристики

Преимущества пустотелых железобетонных плит

Основные достоинства применения пустотных плит перекрытия по сравнению с другими способами устройства перекрытий:

• Вес – конструкция плиты перекрытия предполагает наличие продольных технологических пустот, которые позволяют не только снизить общую массу изделия, но и минимизировать нагрузки на фундамент, по сравнению с монолитным перекрытием.
• Теплоизоляционные свойства – воздух внутри пустот является природным теплоизолятором.
• Стоимость – примерно на 30 % дешевле, чем устройство монолитного ЖБ перекрытия.
• Геометрические размеры и качество поверхности – изготовление в заводских условиях обеспечивает хорошую геометрию плит и отсутствие серьезных дефектов, что позволяет сэкономить на отделочных работах (особенно это касается плит ПБ, которые наиболее ровные). Это достигается за счет возможности нанесения более тонкого слоя стяжки пола.
• Монтаж – устройство плиты перекрытия из ЖБИ гораздо проще и быстрее, поскольку укладка производится автокраном и не требуется ожидать, пока бетон наберет необходимую для продолжения строительных работ прочность.

Фото 1. Внешний вид плит ПК

Фото 2. Внешний вид плит ПБ

Фото 3. Внешний вид плит ПНО

Фото 4. Внешний вид плит 1,6ПБ и 3,1ПБ

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

Плита перекрытия многопустотная ПК

ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.

Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :

• 58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
• 10 – ширина в дециметрах, 1 метр.
• 8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.

Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.

Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).

Плита перекрытия многопустотная ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

В чем же разница?

Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.

Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

Размер облегченных плит перекрытий

Если стандартные пустотные перекрытия имеют толщину от 220 мм и больше, то облегченные плиты перекрытия рассчитаны на высоту 16 см, что накладывает определенные ограничения на длину этих изделий.

По стандартной технологии изготовления (с помощью форм) на Рязанском заводе №2 выпускаются панели ПНО длиной до 6,3 метра при ширинах 10, 12 и 15 дм.

По технологии стендового формования – облегченные 1,6ПБ без падения несущей способности могут быть до 7,6 метра. Далее уже только меньшая нагрузка.

Диаметр отверстий, естественно, меньше, и отличается у разных производителей.

Почитать про армирование панелей различным марок можно в нашей статье Армирование плит перекрытий.

Как производится монтаж плит перекрытия

Монтаж перекрытий – ответственный процесс, требующий специальной подготовки.

Для выполнения монтажных операций и укладки панелей потребуется грузоподъемное оборудование, инструменты и материалы:

• автомобильный кран;
• такелажная оснастка;
• строительные леса;
• крепежные анкера;
• лом и кувалда;
• раствор цемента;
• мастерок;
• строительный уровень и отвес.

Правильная укладка плит перекрытия осуществляется по ровным поверхностям стен на предварительно уложенный цементный раствор. Соблюдение ширины опорной поверхности позволит равномерно распределить нагрузку на несущие стены и обеспечить устойчивость панелей.

Для работ понадобится кран и как минимум 4 человека

При выполнении работ придерживайтесь следующего алгоритма:

1. Проверьте уровнем горизонтальность торца капитальных стен и устраните раствором высотные перепады более 15 мм.
2. Произведите укладку цементного раствора на горизонтальный торец стен, обеспечив толщину слоя 20-30 мм.
3. Закрепите панель за строповочные проушины и переместите ее автокраном на место монтажа.
4. Подкорректируйте ломом требуемое положение плиты, проверьте пятно контакта и опустите изделие.
5. Отсоедините стропы и закрепите панель стальными анкерами, обеспечив шаг, равный 180-200 см.
6. Загерметизируйте зазор между торцевыми плоскостями панелей с помощью цементного раствора.

На заключительном этапе работ заделайте торцевые отверстия в панелях, используя следующие материалы:

• минеральную вату;
• бетонный раствор;
• забутовочный кирпич.
