Вентиляционные элементы плоской кровли
Внутри помещения, где живут или работают люди, постоянно накапливается водяной пар. Он поднимается к потолку, охлаждаясь конденсируется и скапливается в подкровельном пространстве. Влага разрушительно воздействует на все слои крыши – деревянные, металлические и бетонные. А скапливаясь в утеплителе – постепенно снижает его свойства, увеличивая затраты на отопление.
Для того, чтобы влажные пары могли выходить из кровельной конструкции, на плоской кровле устанавливают вентиляционные устройства – аэраторы. Они представляют собой пластиковые или металлические трубы разных диаметров, накрытые сверху колпаками в виде зонтиков.
На плоских крышах аэраторы располагают равномерно, по всей площади. Рекомендовано ставить их в самых высоких точках плоскости, там, где стыкуются плиты утеплителя. Обычно монтаж аэраторов выполняют при строительстве крыши, но возможно сделать это и во время ремонта. Главное, что эта мера намного повысит долговечность кровли и утепляющего материала.
В заключение хочется отметить, что все элементы кровли одинаково важны для ее последующей эксплуатации и, даже если всего один из них окажется неподходящим или будет отсутствовать, пострадает вся послойная конструкция. Поэтому к выбору вида и качества комплектации кровельного пирога необходимо отнестись со всей ответственностью.
Экзамен у погоды
Устройство кровельного пирога эксплуатируемой плоской кровли
Правильным образом сконструированный кровельный пирог продлит эксплуатационный срок вашего дома
При его планировании проектировщик должен принимать во внимание всевозможные нагрузки на поверхность:
- эксплуатационные (от движения человека или автомобиля);
- от собственной массы материалов;
- ветра и снега.
К кровельному покрытию предъявляют особо повышенные требования в части прочности: их технические параметры должны позволять им выдерживать нагрузку до 25 т/м2.
Рассмотрим подробней устройство плоской кровли с возможностью эксплуатации:
- перекрытие (в основном железобетонное);
- пароизоляция;
- слой для формирования уклона;
- стяжка для выравнивания (песчано-цементная);
- гидроизоляционное покрытие;
- утеплительный слой;
- геотекстиль;
- слой балласта (обычно это щебень);
- водоотводы.
Каждый слой имеет свое место в системе и расположен через определенные интервалы, это обусловлено спецификой монтажа. Если крышу будут эксплуатировать как зеленую зону, то кровельный пирог должен включать дренажный и фильтрующий слои: они будут защищать и питать корни растений. У всех слоев свой собственный функционал.
Основание
В качестве основания традиционно используют плиту из железобетона, реже – профилированную сталь. Покрытия из бетона могут быть пустотелые или монолитные.
Уклонообразующий слой
Полностью плоских крыш не возводят, поэтому уклон 3-5° неизменно присутствует – для удаления атмосферных осадков. Его формируют с помощью песчано- или керамзито-цементной стяжки. Наклон крыши формируется разными способами, которые зависят от материала основания:
- железобетонная плита: применяют материалы для засыпки (например, керамзит или щебень), стяжку, плиты для утепления;
- деревянные балки: уклон делается за счет укладки балок или монтажом неодинаковых по размеру лаг, имеющих уклон в нужную сторону;
- профилированный металл: уклон осуществляется за счет укладки материала под углом.
Утеплитель
Утеплитель очень важен для сооружения плоской кровли, делая ее пригодной в любое время года. В качестве утеплителя подходят минеральные плиты или пенополистирол. Эти материалы отлично удерживают тепло и не поддаются воздействию влаги. Слой можно монтировать на чердаке, изнутри, и снаружи жилых помещений, причем оптимальным вариантом будет его размещение одновременно везде. Загородные дома на севере страны лучше утеплять двойным слоем.
Гидроизоляция
Гидроизоляция обычно выполняется из таких материалов:
- рубероид: наиболее популярный материал вследствие своей дешевизны и простоты монтажа. Укладывается в два слоя;
- мембрана из поливинилхлорида, битумная или полимерная: позволяет эксплуатировать кровлю длительное время;
- жидкая резина: дает полную бесшовную изоляцию от воды. Преимуществом является возможность монтажа на разные поверхности ровным прочным слоем. Жидкая резина устойчива к перепадам температур, к погодным условиям, быстро и просто наносится и поддается ремонту.
Водостоки
Водостоки подразделяют на внутренние и наружные. Сколько и где их будет установлено, определяется в зависимости от размеров крыши, назначения и характера эксплуатации. На этот показатель влияет и количество осадков в данной местности. В строительстве частных домов больше распространены наружные водостоки: в них уклон идет от центра кровли к отверстиям водослива, размещенным на краях, в углах парапета. Наличие нагревательных кабелей поможет сохранить ливнеприемники и всю систему в рабочем состоянии зимой.
Верхнее покрытие
В качестве верхнего покрытия используют доску, грунт, гравий, газон. Материал подбирают в соответствии с запланированным назначением кровли.
Сооружения на крыше
Декорирование и облагораживание крыши дополняется разнообразными сооружениями, например, фонтаном, беседкой, перголой, скамейками и пр. Эти архитектурные элементы выполняются в любом из материалов, от дерева до металла.
Мастики
Как вы уже могли убедиться, самым уязвимым местом как пленочных, так и рубероидных покрытия является вовсе не полотно, а именно швы и примыкания. Но существует технология, позволяющая изготовить действительно монолитную крышу. Это кровельные мастики.
Сегодня они встречаются следующих видов:
- Битумные
- Резинобитумные
- Битумно-полимерные
- Полимерные
- Латексные
Самые дорогие и качественные из них производят на основе латекса и полимеров, самые дешевые на основе обыкновенного битума, при минимальном количестве добавок. Первые способны обходится без ремонта до десятка лет, тогда как вторые требуют постоянного обслуживания, зато и стоят копейки.
В теории при помощи полимерной заливки можно действительно создать качественное долгоживущее покрытие, с легкостью обходя все парапеты, дымоходы и устройства выхода на плоскую кровлю. На практике все оказывается не столь радужно и просто.
- Во-первых, мастики очень требовательны к качеству подготовительных работ. А это именно тот момент, где наш брат так любит схалтурить.
- Во-вторых, мастику можно наносить только в теплую, сухую погоду, притом она должна продержаться как минимум несколько дней, так как наносится этот материал в несколько слоев, и каждый имеет свое время высыхания.
- В-третьих, никто не дает гарантию, что жидкая кровля прослужит более десяти лет. Технология новая, и находится в процессе ежедневной доработки (чтобы там ни говорили производители).
- Ну и в-четвертых, кровельные мастики, довольно недешевый товар, который по своей стоимости можно сравнить с мембранным покрытием, только в отличие от последнего имеют таки более короткий срок жизни.
И тем не мение, уже сегодня можно сказать, что за мастиками будущее. Но технология их производства еще довольно сыра, а кому охота быть первопроходцем, да еще и за свои же деньги?
А потому, если вы не готовы выложить «кругленькую» за ПВХ или ТПО пленку, ваш выбор всегда будет останавливаться на привычном уже еврорубероиде. Продукт этот достаточно надежный, но не терпит пренебрежительного отношения к технологии монтажа. И что бы не наделать там ошибой мы советуем посмотреть следующее видео.
https://youtube.com/watch?v=wofS8o7z9E4
А сейчас мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.
Василий Молька
Варианты устройства прямой горизонтальной кровли
Наливная кровля: что она из себя представляет
Эксплуатационные характеристики и преимущества
Название «плоская» имеет фигуральное значение, ведь хоть такой плоский кровельный пирог не имеет скатов, небольшой уклон в нем все же существует. Ведь, совершенно плоские, ровные конструкции не даст талым водам и дождю стекать в отведенные места.
Без хотя бы маленького уклона 2-3 градуса, излишняя влага скапливается на крыше, образует лужи, провоцирует появление протечек. В отличии от других разновидностей, технология монтажа плоской кровли из рулонных материалов обладает следующими достоинствами:
- Экономичность. Сравнивая расходы на строительство даже самой простой двухскатной конструкции и плоской, очевидно, что скатные варианты проигрывают в вопросе сбережения материальных средств. На этой статье затрат можно сэкономить до половины денег, заложенных в смете на возведение кровли благодаря использованию недорогих рулонных материалов.
- Скорость и простота монтажа. Ввиду отсутствия необходимости в стропильной системе, работы по настилу плоской кровли выполняются очень быстро, не смотря на их значительную площадь, требующую перекрытия. К тому же работники, выполняющие установку, могут не иметь высокой квалификации.
- Высокая степень защиты от ветра и атмосферных осадков. Особенно этот пункт важен для строительства высотных зданий. Представьте себе небоскреб с двухскатной крышей, всплывшая в воображении картинка, наверняка вызовет смех. Но, не беря в расчет внешний облик такой крыши, установка ее невозможно по причине небезопасности. Чем выше перекрываемые конструкции, тем сильнее на него ветровая нагрузка, тем более пологая должна быть их кровля.
- Рациональное использование пространства. Плоский многослойный пирог эксплуатируемой крышипозволяет компенсировать всю ту площадь, которую заняло здание. Так как на ней можно обустроить парковку, бассейн, зону отдыха, кафе, даже сад или установить солнечные батареи. В то время, как в мегаполисах не хватает жизненного пространства, каждый квадратный метр доступной площади нужно использовать максимально эффективно.
Плоская крыша для коттеджа и дома преимущества и недостатки
К основным преимуществам можно отнести:
- Стоимость обойдется значительно дешевле в связи с меньшим количеством расхода строительного материала.
- Более экономичный расход времени, чем для крыши уклонного типа.
- Возможность использования поверхности крыши по своему усмотрению (разведите сад, сделайте местом для отдыха, игровой площадкой).
- Установка необходимого оборудования производится проще при таком виде крыши (водосточные системы, печные трубы, системы кондиционирования).
- По причине отсутствия чердака теплоотдача от дома позволяет быстрее таять снежному покрову.
- Проще производить работы по ремонту и облуживанию крыши.
Недостатки тоже есть:
- Вероятны протекания кровли в связи со скапливающимся снегом.
- Возможно попадание мусора в водосточную систему.
- Использование листового кровельного материала невозможно.
- По причине отсутствия чердачного помещения сложнее следить за состоянием крыши.
- Использование для покрытия крыши рулонной кровли не обеспечивает идеальной изоляции.
- Разновидность конструкций кровли при загородном строительстве дома в один этаж и с безуклонной крышей.
Плоские крыши можно разделить на два основных типа:
- эксплуатируемые
- неэксплуатируемые.
эксплуатируемая плоская кровля
Крыши, относящиеся к первому типу, представляют собой сложную инженерную конструкцию, строительство которой лучше доверить квалифицированным специалистам, либо самому придется прочитать много литературы и даже пройти спецкурсы.
Сложность заключается в устройстве кровельного «пирога», конструкция которого имеет приличный вес, и требует использования специальных дополнительных конструкций, армированного пояса к примеру.
Неэксплуатируемые кровли не нуждаются в жестком основании, единственное, что стоит позаботиться о подходе из-за отсутствия чердака. Но по срокам службы такая кровля намного уступает кровле первого типа, так как нормальное слежение за ее состоянием невозможно.
Для кровли традиционного плоского типа используют плиты из бетона, а для формирования уклона образующий слой засыпают керамзитом. «Коржи» кровельного «пирога» расположены таким образом, чтобы слой гидроизоляции был над уровнем утепляющего.
Устройство неэксплуатируемой плоской кровли

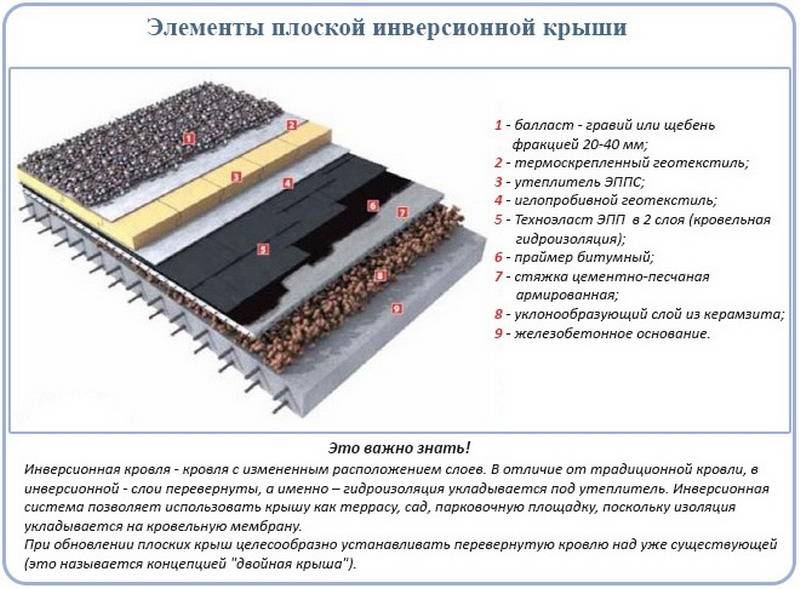

При инверсионном типе кровельных конструкций слои меняются местами. Это делается для большего срока службы гидроизоляционного слоя, а, следовательно, и кровли.
Строительство двухэтажного дома с плоской крышей: особенности в работе
Важно, чтобы слой гидроизоляции был хорошим и желательно недорогим, поэтому предпочтение отдают рубероиду. Но по своей ширине этот материал, как и любой другой, не обеспечит сплошное покрытие, поэтому стыки уложенного материала заливаются битумной мастикой. Можно использовать более простой в работе, но более дорогой рулонный гидроизоляционный материал – гидроизол
Чтобы избавиться от стыков, его нужно разогреть горелкой и битум, входящий в его состав, растает, заполняя расщелины, а после при затвердевании создаст непроницаемый слой
Можно использовать более простой в работе, но более дорогой рулонный гидроизоляционный материал – гидроизол. Чтобы избавиться от стыков, его нужно разогреть горелкой и битум, входящий в его состав, растает, заполняя расщелины, а после при затвердевании создаст непроницаемый слой.
Бесспорно, сплошное покрытие можно сделать только при помощи наливной кровли, но это очень дорогой вид покрытия для крыши. Также к дорогому покрытию относят мембранную кровлю, но это рулонное покрытие, следовательно, будут стыки в покрытии. Различие состоит лишь в использовании для плавки строительного фена.
Важной составляющей безскатных крыш является хорошая вентиляция. Она необходима для выведения излишков влаги из прослоек кровельного «пирога»
Плюсы и минусы
Главные особенности конструкций
Все узлы кровли, то есть стыки конструкции со стенами и водостоками,
нуждаются в дополнительном слое гидроизоляции. Это необходимо для того, чтобы избежать
протечек в проблемных местах.
Эксплуатируемая кровля является плоской, но в процессе монтажа допустим
минимальный уклон (от 5 градусов). Степень уклона следует выбирать таким образом, чтобы
атмосферные осадки могли отводиться беспрепятственно.
Необходимо выбирать прочное основание – бетонное или плиты перекрытия. Для
повышения прочностных характеристик следует предусмотреть монтаж арматурного каркаса
У основания для такой крыши должны быть мощные несущие способности, что необходимо
учитывать еще на этапе возведения фундамента.
Для качественного обустройства пароизоляционного слоя важно предусмотреть
переходные элементы, для их оборудования используется цементно-песчаный раствор.
Важно помнить, что правильная кровля состоит из нескольких последовательно
монтируемых слоев: плиты, уклонообразующая стяжка, слой утеплительного материала,
армированная стяжка, слой гидроизоляции и финишное покрытие.
Для устройства теплоизоляционного слоя необходимо выбирать материалы,
которые способны поглощать минимальное количество воды, желательно на основе
пенополистирола.
Финишное покрытие выбирается с учетом функционального назначения
эксплуатируемой крыши и предполагаемых нагрузок.
Внутри конструкции обязательно проектируют водосточную систему. Она
предусматривает оборудование каналов под разными углами наклона для качественного
отведения влаги.
При формировании температурно-деформационных швов следует выдерживать
зазоры не менее 0,5–1 см и использовать компенсаторные полоски.
В отличие от скатной крыши, на эксплуатируемых кровлях часто скапливается
снег, так как даже при выдерживании угла наклона снежные массы не могут беспрепятственно
сходить с поверхности
В зимнее время следует позаботиться об очистке поверхностей вручную или с использованием специализированного оборудования.
Преимущества эксплуатируемых кровель
В последние несколько лет эксплуатируемых кровель набрало достаточно высокую популярность. Это объясняется целым рядом преимуществ, которые получают обладатели эксплуатируемых кровель в домах и на коммерческих объектах:.
- Возможность оборудовать любую зону, использование ограничивается только фантазией
архитектора или проектировщика. В частных домостроениях особенно востребованы мини-
сады, кинозалы под открытым небом, участки для гольфа, зоны отдыха с навесами, шезлонгами, обеденные зоны. - Увеличение интереса посетителей. Для привлечения посетителей эксплуатируемые
кровли используются в качестве площадок для размещения ресторанов, кафе, закусочных,
кофеен, тренажерных залов. - Безопасность и надежность использования. За счет особенности устройства
эксплуатируемых крыш строителям удается создать прочную, безопасную площадку, где риск
возникновения протечек сведен к минимуму. - Эффективность. Использование эксплуатируемых кровель на практике доказало, что
при монтаже утеплителя снижается температура нагревания крыши, а в зимнее время обеспечивается качественное сохранение тепла в помещениях. - Долговечность. Для оборудования эксплуатируемых кровель используется прочное
финишное покрытие, которое может служить очень длительное время, не разрушается и не
деформируется под воздействием солнечных лучей и атмосферных осадков. - Эксплуатируемые кровли позволяют эффективно использовать площадь сооружения.
Даже при оборудовании террасы или беседок верхнюю конструкцию можно использовать
круглогодично, если установить навесы или обеспечить остекление.
Разместив на кровле многофункциональную зону, не нужно выделять дополнительное
место на земельный участок для организации зон отдыха, спортивных или других площадок.
Какими материалами делают ремонт гидроизоляционного слоя ↑
Гидроизоляция в плоских крышах может создаваться из материалов двух видов: битумных и синтетических мембранных. Ими же и ремонтируют кровлю в случае протечек. Рассмотрим, какое покрытие более долговечно.
Современные гидроизоляционные материалы отличаются эластичностью и прочностью
Битумные материалы ↑
Более привычными являются битумные материалы. Ими выстелены крыши многоэтажек советских времен. И как минимум раз в пять лет на этих многоэтажках орудуют строительные бригады, устраняя протечки и ремонтируя старое покрытие. А все потому, что у битумных материалов короткий срок службы – до 5 лет, а в нашем климате – и того короче. Они боятся резких перепадов температур, застоев воды. Как только температура уходит «в минус», эластичные свойства битума утрачиваются, материал становится хрупким и дает трещины. Второе невыгодное свойство битума – способность напитывать воду, которая при перепадах температур то замерзает в порах покрытия, то оттаивает. В результате материал расслаивается и рвется в местах скопления воды.
Летом битумное покрытие, благодаря темному цвету, сильно притягивает солнечные лучи. Уровень разогрева крыши доходит до 70˚. А при такой температуре битум плавится, становится текучим и постепенно сползает к краю крыши, куда направлен уклон.

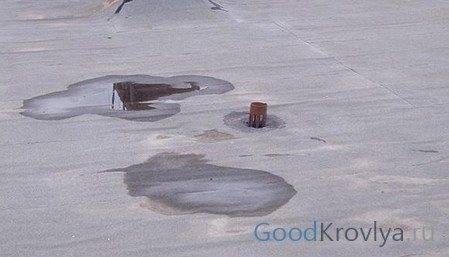

В случае, если уклон недостаточен, после дождя на кровле остаются лужи, вода проникает в нижние слои покрытия, при нагреве становится паром, который ищет выход наружу и рвет, делит на слои битумный материал.
Застой воды говорит о том, что уклон недостаточен, а значит, через год покрытие вздуется
Проверить, есть ли внутри битума влага, легко. Достаточно увидеть на кровле траву, сорняки, а иногда и деревья. Они не прорастут там, где сухо.
Полимерные материалы ↑
Второй вид гидроизоляционного материала – полимерные мембраны или мастики.

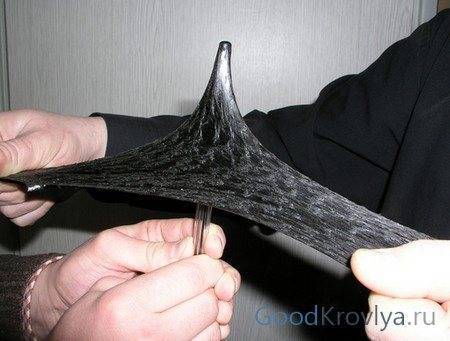

В основе мастик лежит полиуретан. И самый простой способ отремонтировать плоскую кровлю, покрытую битумом – полностью промазать сверху мастикой. Она создает покрытие наподобие каучука, но выдерживает нагрев до 100˚ и суровые зимы. Если же во время чистки крыши такое покрытие поцарапается, то его легко подремонтировать, промазав испорченные места кистью.
Другой вариант – полимерные мембраны. Если вы хотите забыть о ремонте кровли на 20 лет – выстелите поверхность мембранным материалом. Современные полимеры в их составе не боятся перепадов температур, ультрафиолета, механических повреждений. Их можно закреплять на основании крыши, а можно расстилать наподобие ковра, придавив для прочности балластом.
Кровля, уложенная мембранным покрытием, крепится к основанию только по периметру. В этом случае при усадке дома в покрытии не будет разрывов
В отличие от битумных материалов при монтаже мембран исключен человеческий фактор, когда хороший материал укладывают непрофессиональные руки. Полотна мембранного покрытия раскатывают и стелют сварочные машины, соединяя стыки горячим воздухом. Вариант, когда мембраны фиксируют только по периметру, не связывая со всей поверхностью крыши, очень удобен: при усадке дома кровля не даст трещин.
Полимерные мембраны
Долгое время, несмотря на все свои недостатки, рубероид, тем не менее, практически не имел конкурентов, но вечно так продолжаться не могло. Сравнительно недавно строительный рынок России наводнил принципиально новый продукт, полимерные мембраны. Благодаря своим громадным размерам пленки минимизировали количество сварных швов, повысили скорость монтажа и позволили работать по таким термофобным основаниям как пенополистирол.
В продаже можно найти целых три принципиально различных между собой вида полимерных мембран.
ЕПДМ-мембраны

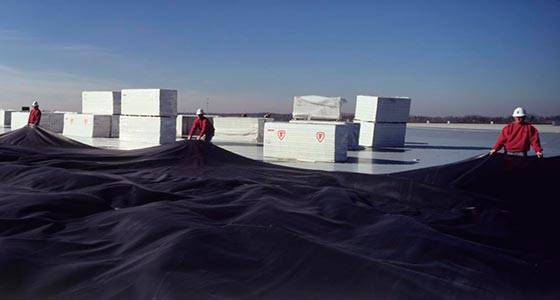

Старейшей на рынке кровельных мембран являются ЕПДМ материалы. По своей сути это синтетический каучук, то есть резина, наполненная разными стабилизирующими добавками, позволяющими покрытию лучше сопротивляться ультрафиолетовому излучению и не терять свои свойства на протяжении полувека.
Брависимо! – скажете вы. Практически идеальная кровельная технология, к тому же за доступные деньги. Но, увы, это только на первый взгляд. Несмотря на то, что ЕПДМ-пленка достаточно долговечна, и даже не чувствительна к битуму, что позволяет производить при ее помощи ремонт рубероидных крыш, без демонтажа старого покрытия. Но швы!
Они тут не спаиваются, а проклеиваются, при этом подобные соединения уже успели показать свою ненадежность. Порой протечки случались уже в конце первого сезона.
С другой стороны, для монтажа ЕПДМ ненужно никакого специального оборудования. И если вам, допустим, необходимо затянуть лишь небольшую веранду, то почему бы и не рискнуть? Тем более что вы неплохо сэкономите.
ПВХ-мембраны
А вот это как раз тот продукт, что позиционируется как более качественный аналог еврорубероида. Сырьем тут служит все тот же популярный сегодня поливинилхлорид. Из него же изготавливают потолки, оконные рамы и канализационные трубы.
Продукт, скажем прямо, добротный, но в экологическом отношении небезопасный, да и с «химией» совсем не дружит. Скажем, укладывать ПВХ на битумную основу категорически запрещается.

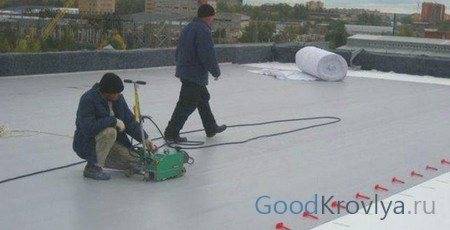

А вот со сварными швами тут все в порядке. Их спайка производится специальным феном, который при мало-мальски правильной с ним работе, не допускает огрехов.
Да и покупают такое дорогостоящее оборудование практически одни только профессионалы, которые также дорожат своей репутацией и стараются работать без косяков. К тому же пластмасса является неплохой защитой от мха, что в условиях плоской кровли является весомым доводом.
Вот только стоит такая «радость» довольно дорого. В районе шести долларов за квадратный метр. Добавьте сюда монтаж, обрезки и вы дважды подумаете надо ли вам такая роскошь.
ТПО-мембраны
Однако если финансовый вопрос для вас не важен и вы хотите получить самую качественную мембранную кровлю, вам незачем покупать поливинилхлорид. Специально для толстосумов была разработана абсолютно безопасная пленка на основе синтетического каучука и полипропилена с антипиреновыми и УФ-ингибиторными добавками. Притом в качестве армирования тут выступает уже успевший зарекомендовать себя стеклохолст.
ТПО покрытие обладает отличной морозоустойчивостью, повышенной эластичностью, стойкостью к битуму и бытовой химии, а также более устойчиво, по сравнению со своими аналогами к механическим повреждениям.
Минус только один, за квадрат ТПО-мембраны, без ее монтажа придется отвалить около двенадцати долларов. Это дороже тканевого потолка, а ведь и его немногие могут себе позволить.
Как видим, дешевые мембраны заметно уступают битумным покрытиям по своим эксплуатационным характеристикам, а дорогие до сих пор недоступны широкому кругу покупателей.
