Универсальный, надежный, простой в изготовлении: плюсы и минусы ленточного фундамента

Основные минусы плитного фундамента

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение сложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

• выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю;
• по дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены;
• когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Какой фундамент лучше на глинистой почве?

Глинистый тип почвы характеризуется наличием большого количества воды в своем составе (из-за мелкодисперсности частиц), замерзая, она расширяется, и как следствие, пучится – деформируется. Основание ломается, под воздействием сил, страдает и сама постройка.

Существует несколько разновидностей глинистых почв, но на всех из них выбор фундамента должен быть в пользу:

• ленточного заглубленного
• плитного
• свайного

https://youtube.com/watch?v=YmjIiMOV7Oo

При возведении любого из этих фундаментов на глинистых породах, необходимо пользоваться специальными технологиями и правилами.

К примеру, ленточная основа на таких грунтах должна быть положена на толстое песчаное основание, а сама опалубка часто делается несъемной из утеплителя (пеноплекса). Часто поперечное сечение таких конструкций имеет трапециевидную форму (основание на одну треть шире верха). Чтобы увести лишнюю воду от фундамента на глине применяют систему дренажа.

Понятие монолитной ленты

Основание из кирпича

Возводится только на сухих песчаных почвах с постоянно низким уровнем грунтовых вод. Лучший  вариант сырья – полнотелый глиняный или красный пережженный. Этот материал подойдет для надземной, подземной части основы, цоколя конструкции.

Используется кирпич при строительстве каркасных домов из дерева, небольших построек, закрытых беседок, летних кухонь.

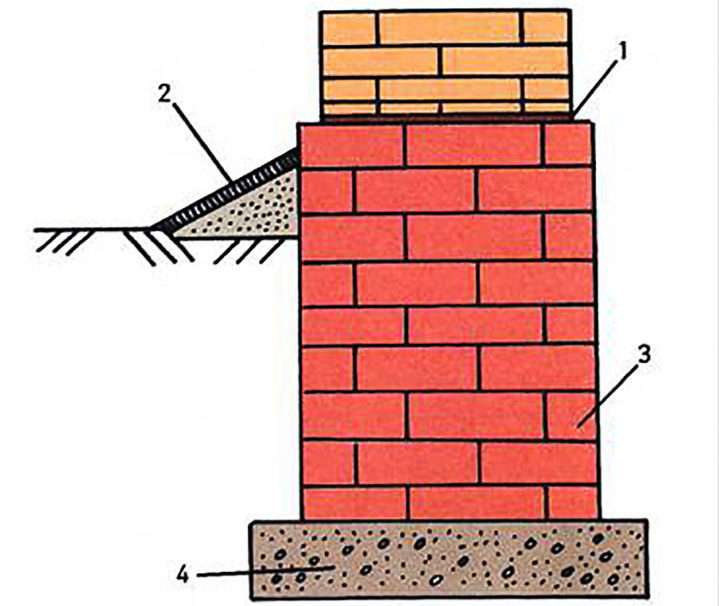

1) гидроизоляция, 2) отмостка, 3) кладка из кирпича, 4) монолитная фундаментная плита

Плюсы:

• нет необходимости в спецтехнике;
• цена на материалы невысока;
• выдерживает значительные механические нагрузки.

Минусы:

• кирпич впитывает влагу, поэтому если гидроизоляции нет, то со временем он начинает крошиться;
• создание этого основания требует специальных знаний или заказ работы у мастеров;
• подходит такой фундамент только для песчаных грунтов;
• высокая трудоемкость работ;
• большой расход материалов.

Строительство

Для возведения фундамента этого типа стоит воспользоваться помощью мастеров или работать под их четким руководством.

Весь процесс состоит из таких этапов:

1. Участок расчищается от мусора, корней растений.
2. Выполняется разметка с помощью колышков, веревки.
3. Роется траншея необходимой ширины и длины. Точные цифры зависят от размеров будущего строения.
4. Дно утрамбовывается.
5. Создается подушка из песка и щебня высотой в 20 см, увлажняется водой, трамбуется.
6. Заливается небольшой слой бетонной стяжки в 5 см по всей длине траншеи.
7. Кирпичи укладываются на раствор нужной высоты.
8. При необходимости между порядовкой вставляется металлическая сетка, прутья арматуры. Делать это лучше в нижней и верхней части основания.
9. Готовая лента покрывается слоем гидроизоляционного материала.
10. По желанию хозяев проводится утепление фундамента.

Фото: кладка кирпича – продолжение фундамента

Достоинства и недостатки ленточного фундамента

Расчет заглубления ленты

На следующем этапе нужно разобраться, как все вышеприведенные факторы влияют на выбор типа фундамента. Их, как вы помните, всего три.

Ленточный фундамент. Виды по глубине заложения.

Незаглубленный

Этот тип фундаментной ленты не способен выдерживать большие весовые нагрузки и поэтому применяется очень редко. Он полностью находится на поверхности грунта, а заглублена только песчано-гравийная подушка. Поэтому понятие глубины заложения к этому типу фундаментов можно применять только условно. Главное достоинство такой конструкции заключается в том, что на боковые бетонные стенки не действует сила пучения.

Незаглубленное фундаментное основание может монтироваться только на плотных устойчивых грунтах. Для его устройства снимается верхний слой грунта на глубину 30-40 см. После этого в траншею насыпается смесь песка с гравием и хорошо утрамбовывается с проливанием водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя – 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.

Мелкозаглубленный

Фундамент мелкого заложения воспринимает нагрузки от пучения и при этом не так надежен, как заглубленный. Он делается выше точки промерзания грунта. Поэтому величина его заглубления зависит от таких факторов как тип грунта, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимостей глубины заложения мелкозаглубленного ленточного фундамента приведены в СНИП 2.02.01-83 и выше по тексту статьи.

Если уровень грунтовых вод ниже ГП, от процесса пучения обычно не бывает. Исключением является наличие слоя глины, которая может задерживать и накапливать дождевые и талые воды. В любом случае, даже для одноэтажного дома здесь действует правило – глубина заложения ленты должна быть не менее половины положения точки промерзания. И если в вашем населенном пункте ГП находится на отметке 1,8 м, то фундамент следует заглубить на 0,9 м.

Заглубленный

Это самый надежный тип ленточного фундамента. Глубина его заложения на 100-300 мм ниже точки промерзания. Главное условие его строительства заключается в том, что лента должна опираться на плотные слои грунта. При заболоченности или торфяников придется копать траншею ниже этих слоев. После этого обязательно засыпать и утрамбовать песчано-гравийную подушку и после этого ставить опалубку. Технология устройства этого типа фундамента описана в этой статье.

Можно ли уменьшить глубину заложения

Часто бывает так, что выполненные расчеты показывают необходимость больших размеров и расходы на возведение ленты становятся слишком значительными. Особенно, если рассчитывается глубина ленточного фундамента для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.

Существует три варианта:

• уменьшить ГП;
• понижение УГВ;
• устройство буферной подушки.

Изменить климат невозможно, но, используя утеплитель, можно уменьшить глубину промерзания грунта. Для этого внешняя стена ленты покрывается пенополистирольными плитами. Также утеплитель нужно уложить под отмостку на всю ее ширину. В результате ГП уменьшится и фундамент можно сделать мельче.

Отвод грунтовых вод ниже ГП осуществляется путем укладки эффективной дренажной системы. Она должна быть смонтирована ниже глубины промерзания грунта. Это большие объемы земляных работ, много материалов и устройство колодцев, но эффект будет отличным.

При большом слое пучинистых или заболоченных грунтов, фундамент придется закладывать глубоко. Чтобы избежать этого, неустойчивый грунт нужно просто заменить насыпными материалами. Для этого с наружной стороны ленты выкапывают траншею шириной около метра и засыпают ее песком с гравием. Подушка под фундаментом так же остается обязательной.

Подушка под ленточный фундамент.

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

• деревянные доски и бруски – для опалубки;
• арматура – для армирующего эффекта;
• щебень и песок – для «подошвы»;
• проволока – для связывания металлических прутьев;
• гидроизоляционный материал – для опалубки;
• бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

• растворный узел (передвижной),
• бетононасос (возможность подачи до 64 м),
• тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

Условия использования арматуры	Минимальный диаметр стержня арматуры	Нормативный документ
продольная рабочая арматура вдоль стороны 3 м или менее	10 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
продольная рабочая арматура вдоль стороны более 3 м	12 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
конструктивная арматура	сечение равно 0,1% от площади сечения по высоте промежутка между слоями арматуры и половине ширины ленты	пункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) внецентренно сжатых элементов	не менее 1/4 наибольшего диаметра продольной арматуры и не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных изгибаемых каркасов	не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее	6 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) вязаных каркасов высотой более 80 см	8 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Бутобетонный ленточный фундамент

Ленточный фундамент – этапы возведения

Нормативные требования

Проектирование: план и чертеж

Фундамент свайный из бруса

Используется на водянистых и заболоченных грунтах: сваи погружают на большую глубину, где они могут опереться на твердый слой. Свайный фундаментпредпочтителен также на неровном рельефе: регулируя высоту наземной части свай, можно добиться горизонтальной укладки ростверка при существенной разнице высот в пределах участка. Сваи бывают:

винтовые – стальные стержни со спиралевидными винтами на концах;забивные – деревянные, металлические или железобетонные. Есть ограничения по использованию: ударная вибрация может повредить расположенным по близости постройкам и ландшафту;буронабивные. В пробуренную скважину погружается обсадная труба, в нее заливается бетон.

Предпочтительный вариант для фундамента под дом из бруса своими руками – винтовые сваи. Для погружения забивных потребуется тяжелая техника, для буронабивных– бурильная установка. Обойтись своими силами не получится.

Проектирование: план и чертеж

Устройство простого основания и технология строительства для частного дома

Плюсы и минусы

Различия для одноэтажной и двухэтажной жилой постройки

Ленточный фундамент

Ленточный фундамент — это замкнутый контур

Ленточный фундамент – это основание здания, выполненное в виде замкнутого контура. Он может быть изготовлен из блоков ФБС или монолитным образом. Основание устраивается под всеми несущими стенами строения и может иметь несколько перемычек внутри своего периметра.

На ленточном основании имеется возможность изготавливать ограждающие конструкции из любых материалов, в качестве которых может выступать и лёгкое дерево, и тяжёлый бетон при устройстве монолитных стен.

При изготовлении подстилающего слоя под ленту устраивается бетонная подготовка. Это неармированная монолитная конструкция, изготавливаемая в одной горизонтальной плоскости. Она должна выступать за края основной ленты с высотой порядка 100 мм. Главной задачей бетонной подготовки является убрать неровности грунта и выполнить плотную поверхность, на которой можно делать основной фундамент.

Отсутствие подстилающего слоя под лентой свойственно для мелкозаглублённых фундаментов. Подобные конструкции применяются в плотных грунтах для относительно лёгких построек. Для менее плотных грунтов с достаточно большой глубиной промерзания лента выполняется глубокозаглубленной.

Характеристики сборного фундамента

Этот тип столбчатого фундамента хорошо зарекомендовал себя на заболоченных территориях и участках с большой влажностью почвы, где невозможно устройство деревянных и каменных оснований.

Столбы сборного фундамента делают из железобетона, металлических или асбоцементных труб, заполняемых бетонным раствором. Для приготовления раствора используют цемент марки М300 или М400 и щебень или крупный песок. Асбоцементные трубы рекомендуется дополнительно укреплять металлической арматурой, закладывая ее внутрь.

Столбчатые фундаменты не подходят для деревянных домов с подвалом и цокольным этажом, помимо того, не устанавливаются на участках со значительными перепадами высот из-за вероятности опрокидывания столбов от боковых нагрузок.

По материалу

Проект: заказывать или нет

Строительство дома требует немалых средств. Закономерно возникает желание сэкономить. Но фундамент — не тот этап, на котором стоит экономить, ведь неправильное его построение приведет к возникновению проблем, на устранение которых потребуется намного больше денег. Потому желательно заказать проект, как и геологическое исследование.

Обойтись без этого этапа можно разве что при строительстве небольших домов, бань, временных или хозяйственных построек. Если же строится будет капитальный дом, причем из тяжелых материалов, то риски слишком велики. Но решать вам.

Собственно, информации достаточно и для самостоятельного проектирования фундаментов, особенно ленточных. Но нехватка знаний и опыта часто приводит к двум противоположным результатам:

• Фундамент сделан с чрезмерным запасом прочности для данных условий. Это хорошо с точки зрения эксплуатации, но ведет к повышенным расходам, часто превышающим стоимость проектирования.
• Недостаточный запас прочности или неправильное проектирование, приведшее к неравномерной осадке грунта. В результате — трещины в стенах дома.

Как видите, оба варианта ведут к перерасходу средств: на этапе строительства или на восстановление и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее, наоборот. Расчет фундамента стоить может примерно 100-250$, но для него необходимы данные по геологии на участке, а эти исследования стоят в районе 1000$. Под небольшое строение можно провести изыскания самостоятельно, а вот под солидное лучше, наверное, довериться профессионалам.

Материалы и инструменты

Специалисты рекомендуют для изготовления железобетонного фундамента ленточного типа использовать:

1. Песок или щебень (для устройства подушки).
2. Бетон или цемент М250 (для приготовления самого фундамента).
3. Арматурный прут (диаметр 8-12 мм).
4. Проволока (из стали, для связки арматуры).
5. Материал для гидроизоляции (рубероид и гидроизол).
6. Деревянная доска (толщина 20 мм).
7. Тонкие деревянные рейки.
8. Брус из дерева (для опалубки).

Из инструментов следует подготовить такие: шнуры, колышки, рулетку, уровень, отвес, лопаты, трамбовку, молоток, мастерок, клещи. Если вы решили делать бетон самостоятельно, то договоритесь об использовании бетономешалки.

Технология производства работ

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Особенности утепления и гидроизоляции

После затвердения выполняют гидроизоляцию и утепление ленты. Обе процедуры предназначены для защиты бетона от влаги, только гидроизоляция служит барьером для грунтовых и сточных вод, а утепления защищает от водяного пара, находящегося во внутреннем воздухе дома и конденсирующегося на холодной бетонной поверхности.

Гидроизоляцию выполняют по всем четырем поверхностям. Нижний, подстилающий слой укладывают перед монтажом опалубки. Он состоит из двух рядов рубероида, соединенных с помощью битумной мастики.

После затвердения на горизонтальную поверхность ленты устанавливается такой же слой, препятствующий капиллярному впитыванию влаги стеновыми материалами. Боковые внешние и внутренние поверхности покрывают слоем битумной мастики, горячим гудроном или используют современные средства для пропитки.

Выбор материалов для гидроизоляции обширен, все средства имеют достаточно высокое качество.

Утепление рекомендуется производить с внутренней и внешней сторон. Применяют влагоустойчивые материалы — жидкий пенополиуретан, пеноплекс, изолон, вспененный полиэтилен и т.д. Технология монтажа у каждого материала своя, поэтому перед установкой следует ознакомиться с ней, чтобы избежать ошибок.

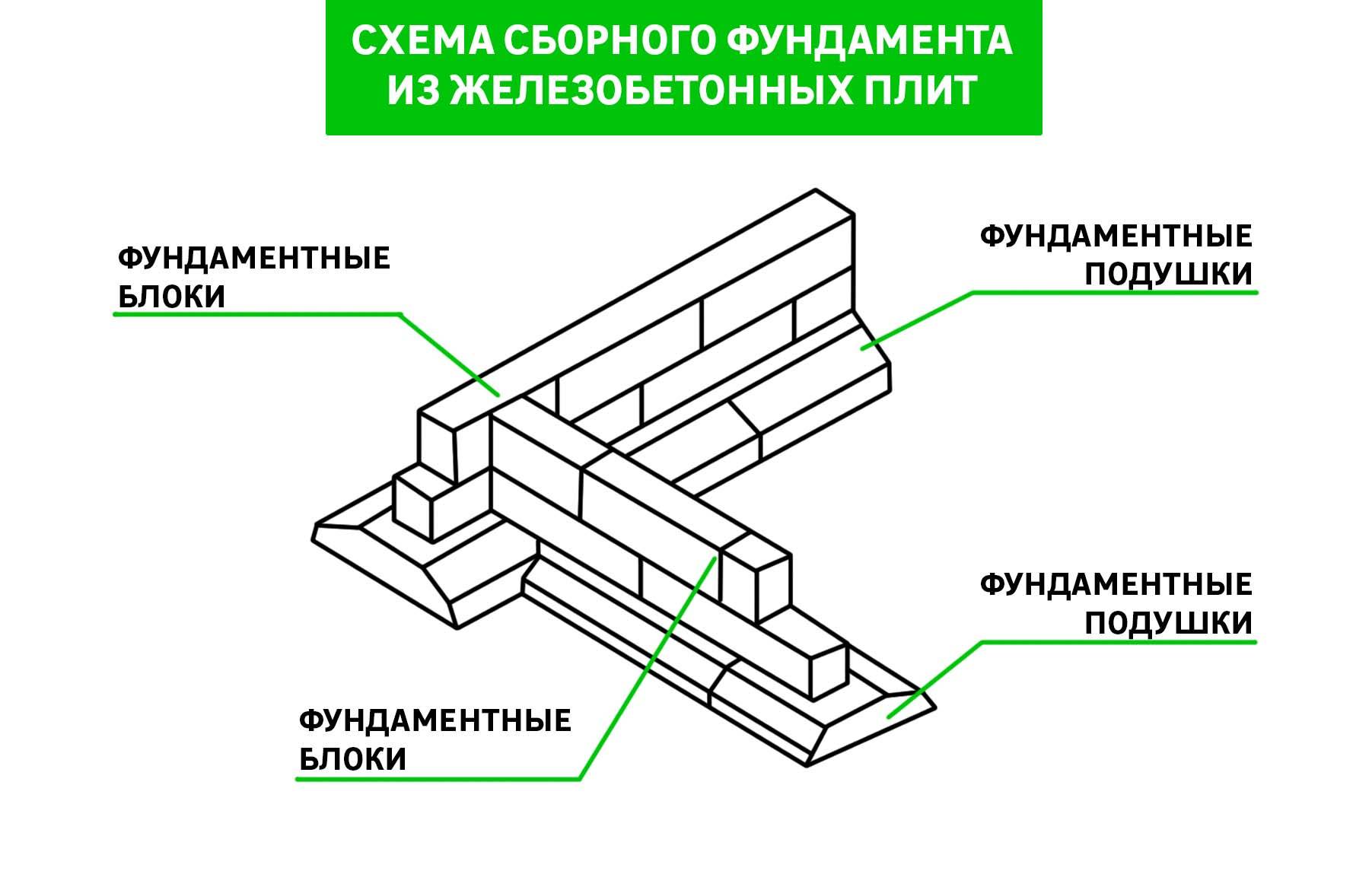

Что такое сборный ленточный фундамент

Сборный ленточный фундамент представляет собой ленту, собранную из отдельных элементов.

Она имеет те же внешние очертания и параметры, как и монолитная отливки из бетона, но технология возведения соответствует правилам монтажа используемых элементов.

Сборная лента устанавливается по тому же принципу, под всеми наружными и внутренними несущими стенами дома, обеспечивая надежную опорную конструкцию и принимая на себя нагрузку от веса постройки.

Для строительства сборных лент используются следующие элементы:

• Кирпич. Вариант в сегодняшнем строительстве практически не использующийся. Срок службы таких оснований составляет всего 30-50 лет, что слишком мало по сравнению с лентами из других материалов, поэтому этот вариант себя изжил и встречается крайне редко.
• Шлакоблок. Свойства материала не намного опережают кирпич, но появляется возможность значительно ускорить строительство из-за большей величины блоков. Не рекомендуется строить такой фундамент для жилых домов, оптимальный вариант — постройки хозяйственного назначения.
• Фундаментные блоки (ФБС). Это специализированные фундаментные элементы, представляющие собой блоки большой величины. Они изготавливаются из железобетона, прошедшего соответствующую обработку и отличаются высокой прочностью и плотностью брикета. Срок службы ленты из ФБС составляет в среднем 50-75 лет, хотя возможна и более длительная эксплуатация.

Выбор материала обусловлен размерами и назначением постройки.

ВАЖНО! Для работы с ФБС понадобится подъемная техника, так как величина блоков не позволит укладывать их вручную. Это является недостатком, но остальные рабочие качества ФБС в полной мере компенсируют его

Особенности возведения ленточного фундамента с подошвой, основные этапы

Виды ленточного фундамента по способу устройства

Удачный консенсус двух видов фундаментов

Подведение итогов

Несмотря на массу преимуществ плиты, сегодня все еще более популярным остается ленточный фундамент ввиду простоты сооружения и дешевизны. Лента стоит меньше, выполняется проще, изучена лучше, но возведение требует больше времени. Единственный минус – неэффективность ленточного фундамента не пучинистых и неустойчивых грунтах.

Плитный фундамент универсальный, подходит для любого типа грунта. Обходится намного дороже, обустраивается быстрее, гарантирует прочность и надежность. Но ввиду того, что данный тип основания можно встретить реже, расчетный срок эксплуатации и свойства на разных почвах все еще не очень хорошо изучены.

Осуществляя выбор между двумя типами фундамента, ориентироваться необходимо на тип грунта, особенности объекта, наличие финансов и сам проект будущего здания.
