Монтаж внутренней проводки
Электропроводка в загородном доме устанавливается точно по рассчитанной схеме. Нельзя в последний момент что-то заменить и не учесть разницу в нагрузке. Выполняется монтаж в определенном порядке.
Разметка
Необходимо отметить на стене местоположение всех электроточек. Используют мел, карандаш. Местоположение выбирают с учетом нормативов СНиП, ПУЭ и собственного удобства.
Рекомендуется сразу же отметить и место укладки провода. После этого проще посчитать, сколько реально потребуется кабеля. Проводку тянут по стенам. На пол укладывать проводники разрешается, если он залит цементной стяжкой и в этом случае провод нужно прятать в гофру, чтобы предупредить механическое повреждение.
Штробление стен
Если укладка выполняется открытым способом или в защитной гофре, достаточно просто отметить положение проводки на стене.

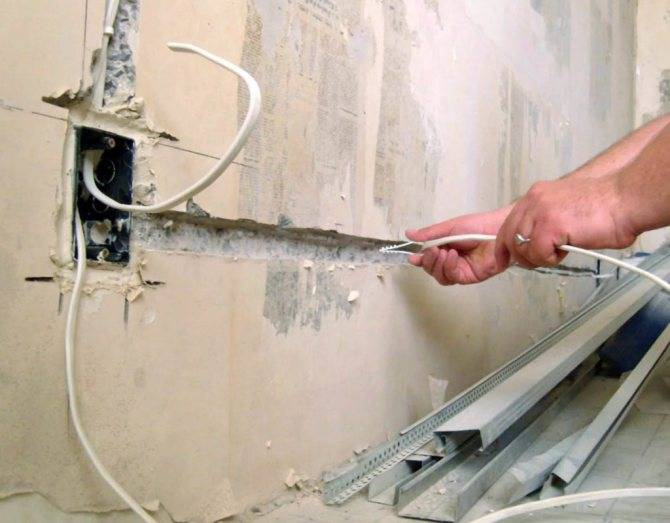

Если кабель хотят скрыть, необходимо проделать в стенах канавки нужной глубины и ширины – штробы. Сделать это можно с помощью перфоратора с насадкой «долото», болгарки или штробореза, что есть под рукой.
По линиям отметки размечают ширину канавки. Обычно она совпадает с глубиной. Штроборезом или болгаркой с диском прорезают материал по границам канавки, если этого недостаточно для изъятия, делают еще несколько надрезов внутри штробы. Затем вынимают материал и подравнивают канавку зубилом и молотком.
Для подрешетников и распредкоробок отверстия в стене высверливают коронками – алмазными или с твердосплавными напайками. Стандартные величины под подрозетник – диаметр 68 мм и глубина 45 мм. Но если используются нестандартные виды модулей, габариты отверстий будут другими.
Прокладка линий
На даче проводку чаще всего ставят открытым способом. Гофру использовать необязательно, если брать достаточно хорошо изолированный кабель – ВВГ или ВВГнг, например. Чтобы добиться более эстетичного вида, рекомендуется прятать проводку под плинтус – напольный или потолочный.
При скрытой укладке проводка размещается в штробах и фиксируется в них шпатлевкой, алебастром или специальными скобами. Штроба заполняется материалом полностью.
Установка распредкоробок и подрешетников
Распсредкоробки и подрозетники монтируют после укладки проводов. Следуют инструкции.

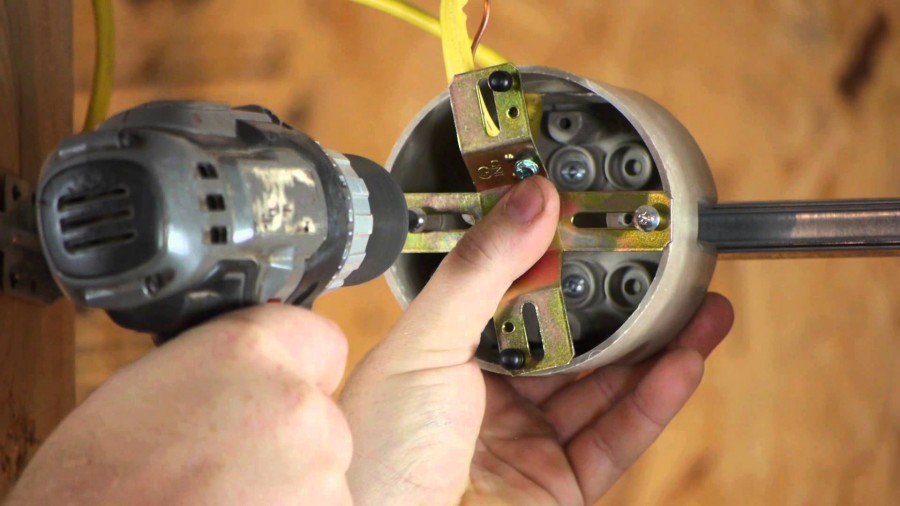

- В подрозетнике просверливают отверстия под питающий кабель и вспомогательные провода.
- Посадочное отверстие обмазывают алебастром. Проверяют: при нажатии на дно гнездо не должно проваливаться.
- Обмазывают алебастром с внешней стороны подрозетника и вставляют в отверстие. Подрозетник должен плотно держаться. Алебастр высыхает за 2 часа, после чего работы можно продолжить.
Распредкоробку тоже можно ставить на алебастр. Если стены дома деревянные, щиток крепят на шурупы с дюбелями.
Подключение линии
Подсоединение розетки и выключателя выполняют после отделочных работ, если они велись.
- В распределительной коробке находят ноль, фазу и питающий провод контура. Жилы имеют разную окраску, так что это просто.
- Из группы кабелей находят тот, что проведен от места установки розетки, выключателя, оборудования и зачищают концы. Жилы кабеля прикручивают в фазе, нулю и питанию. Закрывают щиток.
- Затем конец кабеля, которой выходит к розетке, разделывают на жилы и зачищают концы. К первой клемме розетки подсоединяют фазу, ко второй – нейтраль. Заземление подключается к разъему в средней части розетки.
- Вставляют розетку в подрозетник, фиксируют саморезами и винтами через лапки. Затем крепят декоративную часть.
Рычаги давления
Для того чтобы отстоять себя, необходимо знать:
- По нормам нашего времени электростанция обязана провести электрическую линию не дальше чем на 25 метров от участка заявителя.
- Порядок подсоединения к сетям сетевой организации регламентируются Правилами технологического присоединения энергопринимающих устройств. Это прописано Правительством Российской Федерации. Постановление № 861 от 27 декабря 2004 года;
- Так как электросетевые организации относятся к монополии, они имеют защиту перед законом от конкурентов.
- Данные компании регламентированы. Если они будут отклоняться от законных обязательств, то на компанию могут наложить штраф.
Испытание электропроводки
Проверка и испытание электропроводки По окончании монтажа электропроводки обязательна ее проверка на работоспособность, сводящаяся к следующим операциям:
- Прежде всего, следует «примерить» выбранные расчетным путем параметры по току и предельной мощности к реальным условиям эксплуатации электрооборудования.
- Для этого потребуется включить все обозначенные в проекте электроприборы одновременно и проверить электропроводку на нагрев изоляции.
- Если проводники на ощупь чуть теплые, а автоматы не выбиваются постоянно – можно с уверенностью сказать, что все параметры выбраны правильно и система готова к эксплуатации в штатном режиме.
Порядок проведения электричества в гараже
Электропроводка открытого типа
Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.
Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!
Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей
Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене
Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.
Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.
Чтобы ничего не перепутать, каждый провод необходимо подписать
Пошаговая инструкция, как сделать проводку в гараже:
- По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
- Устанавливают электрический щиток в заранее выбранное место.
- Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
- Подключают модули к проводам.

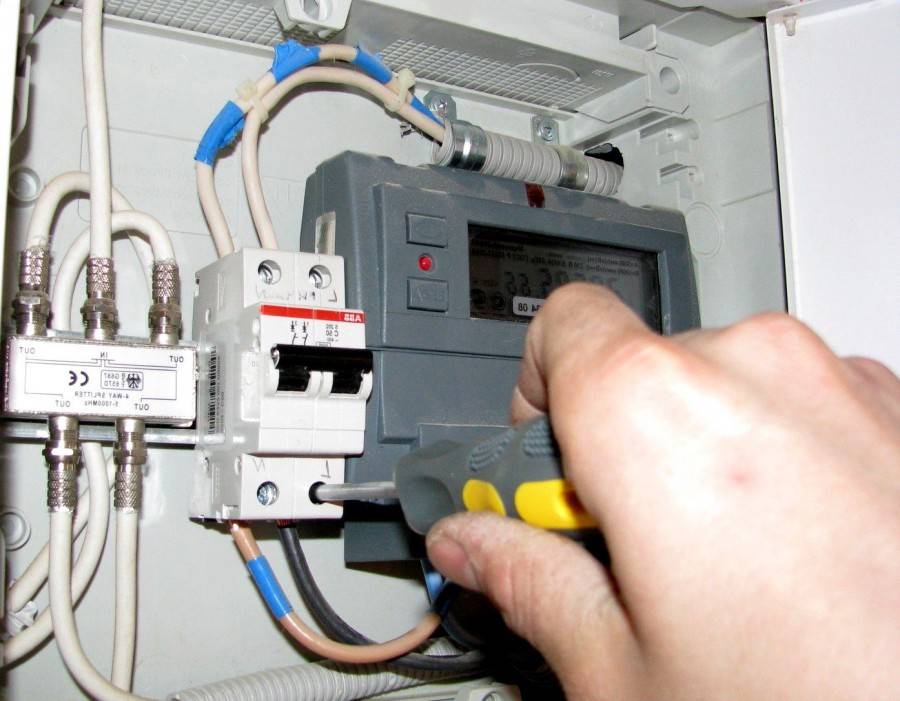

- Подключают УЗО, автоматы, счетчик.
- Подключают силовой кабель.
- Проводят провода по кабель-каналам или ПВХ трубе.
- Монтируют коробку и протягивают провода на розетки в гараже.
- Аналогичным образом протягиваются провода к осветительной группе.
Обеспечение безопасности
Электричество на даче требует соблюдения тех же мер безопасности, что и в многоэтажном доме. Чтобы предупредить возникновение аварийных ситуаций и поражение током, необходимо использовать УЗО, автоматы и заземление.
Заземление
Для обслуживания дачных поселков чаще всего использовался кабель, в котором ноль и заземление совмещены. При его обрыве на корпусах электроприборов накапливается напряжение, что опасно. Поэтому владельцу дачи нужно самостоятельно смонтировать заземляющий контур. Он представляет собой металлический равнобедренный треугольник, на концах которого закреплены электроды. Высота электрода от 2 до 3 м, длина стороны треугольника – от 1 до 3 м. В качестве электрода используется стальной уголок 50*50 мм с толщиной стали не менее 4 мм. Для «стороны» треугольника берут полосу 40*4 мм.
Конструкцию закапывают в землю на расстоянии не ближе 1 м и не дальше 10 м. К электроду, ближайшему к дому, подсоединяют заземляющий провод, выходящий от распредкоробки.
Защитная автоматика
Чтобы защитить эклектическую сеть от перегрузок, а оборудование – от замыкания и перегорания изоляции, используются защитные устройства.
Автоматы защиты – монтируются на каждую группу потребителей отдельно. Модуль при превышении установленного напряжения или силы тока отключает обслуживаемый контур. После восстановления нормальной подачи тока – включает.
УЗО – защитный модуль, который реагирует на токи утечки, возникающие при повреждении изоляции или при обрыве нулевой жилы. УЗО отключает подачу тока на потребителя и тем самым предупреждает возгорание на пробитом участке.
Электрическая и монтажная схема подключения
Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.
Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.
Электрическая схема сети
Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.
Монтажная схема электросети
Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.
Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.
Сколько и за что нужно платить
Я заплатил за технологическое присоединение 550 Р, но этим все не ограничилось. Эта сумма — плата за само технологическое присоединение, а также с 2020 года за установку щита учета и счетчика. Дальше потребитель тратится на различного рода расходники и кабель от ближайшей опоры до точки присоединения в доме.
Итоговая сумма будет зависеть от расположения дома на участке, удаленности ЛЭП, а также способа укладки кабеля — воздушным способом или под землей.
Потратил в 2013 году на расходники 8050 Р
| Вводной автомат, УЗО, дин-рейки и прочие расходники | 4100 Р |
| Двухтарифный счетчик «Меркурий-231» | 2000 Р |
| Металлический щиток IP54 | 1950 Р |
Вводной автомат, УЗО, дин-рейки и прочие расходники
4100 Р
Двухтарифный счетчик «Меркурий-231»
2000 Р
Металлический щиток IP54
1950 Р

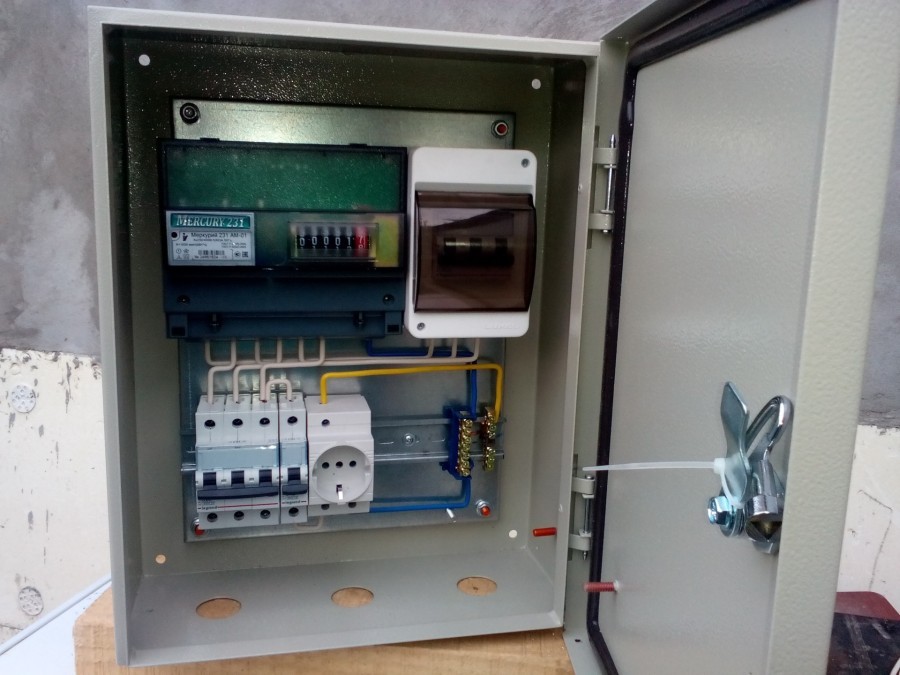

Я собрал щиток сам. Сейчас стоимость аналогичного щита с наполнением, учитывая стоимость работ, составила бы 10 000—15 000 Р.
Я заплатил еще 5000 Р за запитку щита учета от сети — включая все расходники.
Впоследствии от щита до дома я уложил под землей 40 метров медного кабеля с жилами сечением 10 мм — он мне обошелся в 10 000 Р. Кабель укладывал в защитную гофру — на нее не тратился, так как она у меня оставалась еще со времен заливки фундамента.
Подведу итог: весь цикл работ по подключению к ЛЭП и вводу его в дом мне обошелся в 23 600 Р.
Безопасность электросетей
Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.
Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.
Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:
- Наличие электроизоляции на всех токоведущих частях
- Правильное расположение розеток
- Заземление всех необходимых элементов
- Недоступность большинства электроузлов для случайного контакта
- Повышенная защита сетей в детских комнатах
- Применение специальных мер для защиты во влажных помещениях
8. Монтаж электросети по схеме подключения
Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.
Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.
Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.
Укладка проводов должны быть строго горизонтальна или вертикальна
Таких правил много, подробнее о них мы расскажем в других статьях.
Несколько полезных советов по сборке щита
При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию
Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее
Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.
Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.
Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.
Как провести проводку в доме своими руками
Важные нюансы при укладке дачной проводки
При планировании монтажа электрических проводников на загородном участке следует определиться с объемом работ. Может осуществляться полноценная замена или восстановление действующей сети. В любом случае рекомендуется соблюдать следующие правила:
- Распределительные коробки, счетчик электроэнергии, выключатели и розетки должны располагаться в легкодоступных местах.
- Выключатели необходимо устанавливать так, чтобы при открывании дверного полотна не происходило их загораживание. Монтаж выключателей ведется на высоте в пределах от 60 до 150 см.
- Розетки монтируются на достаточном расстоянии от системы водоснабжения и нагревательных устройств на высоте не менее 50 см от пола.
- Питающие провода к розеткам подводятся по направлению снизу вверх, а к выключателям — сверху вниз.
- Не допускается выполнение прямых соединений медных и алюминиевых жил.
- Необходимо исключить расположение розеток в помещениях с повышенной влажностью (ванная и уборная комнаты);
- Укладка проводки должна вестись по подготовленной схеме, которую рекомендуется сохранить.
Размещение распредкоробок в деревянном доме
Все работы проводятся с соблюдением техники безопасности.
Подключение. Этапы
- Подача заявления на подсоединение в ближайшую, электрическую компанию.
- Получение и знакомство с документацией и ТУ от электросетевой организации.
- Заключение договора.
- Выполнение работ с обеих сторон, прописанные в технических условиях. Заказчик на своем участке, организация за его пределами.
- Происходит подключение электроэнергии и подача напряжения на энергопотребляющие устройства.
- Подписание договора.
Для начала следует узнать о наличии электрической сети неподалеку, с нужной вам мощностью, а так же выяснить расстояние от дома до них
На этом пункте стоит зациклить внимание. Ведь именно это расстояние решающий фактор для установки сроков и цен при подключении электроэнергии
Вы имеете право запросить информацию о местонахождении сети. Эта услуга предоставляется абсолютно бесплатно.
Что делать, если энергетики срывают сроки
Моих родственников подключили к электроэнергии через 6,5 месяца, задержка не была критичной.
В целом нарушение сроков — не редкость, хотя самим энергетикам невыгодно затягивать присоединение: если заявитель пожалуется, энергокомпанию ждет штраф от 100 000 до 500 000 Р. За повторное нарушение, то есть когда один и тот же объект дважды не подключили в течение 6 месяцев, штраф будет от 600 000 Р до миллиона.
У нас в Свердловской области энергетиков не раз так штрафовали. В сентябре 2021 года «Екатеринбургскую электросетевую компанию» оштрафовали на 700 тысяч рублей за повторное нарушение сроков техприсоединения. Годом ранее эта же компания заплатила 300 тысяч рублей за нарушение сроков. Моим бывшим коллегам выписали штрафы и за то, что они своевременно не выслали проект договора и техусловия.
На моем предыдущем месте работы, когда дело шло к срыву сроков, с людьми пытались договориться. Объясняли, просили и убеждали, потому что далеко не всегда срыв сроков — это злой умысел сетевой организации или дезорганизованность в ее работе. Причины бывают следующие.
Опоры нужно поставить в лесу федерального значения. Чтобы согласовать строительство в такой ситуации, нужно 1—3 года. У нас был случай с заявителем из Верхней Пышмы (это пригород Екатеринбурга), когда пришлось строить линию электропередачи именно через лес федерального значения. Выполнить подключение удалось только через год, после согласования целой кипы бумаг.
Сеть надо тянуть через автотрассу, болото или скалу. Здесь сложности больше не организационные, а технические. Установка для бурения ям на скальном грунте останавливается или еще чаще — ломается. Если на пути встает болото, выход один — ждать зимы, пока оно замерзнет. Только в этом случае по нему может пройти спецтехника.
Надо тянуть линию через соседний участок. Энергетики должны получить согласие у собственника этого участка. Он обычно не в восторге, что через его землю пойдет спецтехника, а тем более если надо ставить опоры прямо на участке.
Если договориться не получается, энергетики могут обратиться в суд и потребовать установить сервитут: это когда владельца обязывают обеспечить проход, проезд или место под опоры. Но в этом случае придется платить компенсацию собственнику, поэтому сервитут — крайняя мера.
В МРСК Урала был случай, когда они расторгли через суд договор на подключение, так как соседи заявителя были против строительства ЛЭП. После этого случая Верховный суд обязал сетевые компании самостоятельно разрешать споры соседей и устанавливать при необходимости публичный сервитут.
Сетевая компания просто не успевает обработать все заявки. У нас в Свердловской области число заявок на подключение растет в среднем на 20% ежегодно. Ресурсов на всё не хватает.
Составление схемы электропроводки
Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.
Электрическая
Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.
Структурная и функциональная
Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.
Монтажная
Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.
Какой способ прокладки электричества выбрать
Кабели в коттедже можно укладывать наружным или скрытым методом.
Открытая
Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.
В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.
Скрытая
В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.
После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.
Солнечные панели
Сейчас все большую популярность завоевывают солнечные источники электроэнергии. Суть такого источника проста – имеются полупроводниковые фотоэлементы, в которых при попадании на них солнечных лучей генерируется электрический заряд.
Количество вырабатываемой энергии напрямую зависит от площади фотоэлементов, поэтому они собираются в панели.
Панель площадью в 1 м. кв. способна выдать 100 Ватт мощности с напряжением 20-25 В.
Чтобы полностью обеспечить дом электричеством площадь панелей должна быть значительной.
Из положительных качеств такого источника электроэнергии является его долговечность, полная экологичность, бесшумность.
Панели требуют минимум обслуживания, а электроэнергия, выработанная ими, является полностью бесплатной и доступной.
Но есть и недостатки. Для обеспечения электроэнергии в необходимом количестве, площадь панелей может достигать значительных размеров, которые еще нужно и правильно расположить.
Энергия эта непостоянна. В солнечные дни панели будут работать с максимальным выходом, но бывают же и пасмурные дни. Поэтому общее количество выработанной электрической энергии зависит от того, сколько солнечных дней в году в регионе, где располагается дом.
Еще один недостаток, причем весомый – это стоимость панелей. Цена за каждый Ватт выработанной энергии составляет сейчас примерно 1,5 $, то есть только за панели, вырабатывающие 1 кВт электроэнергии, придется выложить 1,5 тыс. долларов. А еще потребуется покупать и остальное оборудование, необходимое для работы системы.
Также читайте как сделать освещение на солнечных батареях для дачи.
Подготовка документов
Перед тем как осуществить подключение электричества к участку, вам потребуется оформить предусмотренные законом документы. Вы заблаговременно должны подготовить план вашего участка, где необходимо указать ближайший столб проходящей рядом электросети и расположение всех инженерных коммуникаций, а именно – всех систем газо- и водоснабжения.
Вы можете составить план самостоятельно либо обратиться в специализированные организации
Важно помнить о том, что в случае, когда ближайший столб линии электропередач находится на расстоянии превышающим 25 м от границы вашего участка, то необходимо будет установить еще один или несколько за свой счет.
После того, как план готов, необходимо взять паспорт гражданина Российской Федерации, документы подтверждающие право собственности на участок или дом либо доверенность, а также предварительно составленный план: с этими документами необходимо обратиться в компанию осуществляющую поставки электроэнергии, а она, в свою очередь, должна заключить с вами договор и выдать тех. условия, уже тогда вы полноправно сможете произвести подключение.
Однако в этом случае, на основании постановления правительства №861, компания должна указать сроки, в течение которых она сможет произвести модернизацию и подключить вас к сети.
Если же проблем не возникло, то в течение месяца вы должны оформить все документы и у вас будет возможность подключить к линии электропередач нагрузку с расчетной мощностью до 16 кВт – это стандартное значение для частного дома или участка.
С чего начать?
Стоит подробнее рассмотреть правила, по которым происходит подключение к электросетям. В данном случае законодательство диктует определенный порядок, в котором и должно выполняться подключение.
В первую очередь потребуется получить разрешение на подключение. Не стоит забывать и о том, что нужно будет составить схему электрификации дома. К обязательным манипуляциям относится и подсчет суммарной мощности основных бытовых предметов.
Это станет залогом правильно расчета сечения кабелей, определения параметров дополнительного оборудования. Также данные расчеты потребуются для получения разрешения.
Мощность должна определяться с некоторым запасом, ведь вы точно не знаете, какие системы, приборы будете использовать в будущем. После этого вы сможете обратиться в энергосберегающую организацию и предоставить туда необходимые документы.
Именно эта организация и должна будет подписать с вами соглашение о техническом подсоединении. К нему будут прилагаться технические условия. Чтобы подключить дом к электричеству, нужно соблюдать все техусловия. Потребуется написать соответствующее заявление, а также предоставить бумаги, которые подтверждают право собственности, план участка.
О воздушном подключении
С точки зрения экономии правильным будет именно воздушное подключение к дачному электроснабжению. Помимо доступной цены, стоит отметить и простоту монтажных работ. Такие линии будет несложно обслуживать и при необходимости можно будет с легкостью заменить или же отремонтировать линию.
Последовательность должна быть следующей:
- Провод от ЛЭП вводится в ВРУ, на входе должен иметься трехполюсной выключатель.
- Провод протягивается к счетчику.
- Подключение к дифавтомату с четырьмя полюсами. Здесь же должны располагаться однополюсные выключатели освещения, которые настроены на одну фазу.
- Для осветительной системы предусматриваются отдельные УЗО.
- Для хозяйственных построек должна иметься отдельная секция в щитке.
Вам будет интересно: Блог мастера строителя о том, как построить частный дом своими руками — https://sashakustov.ru/.

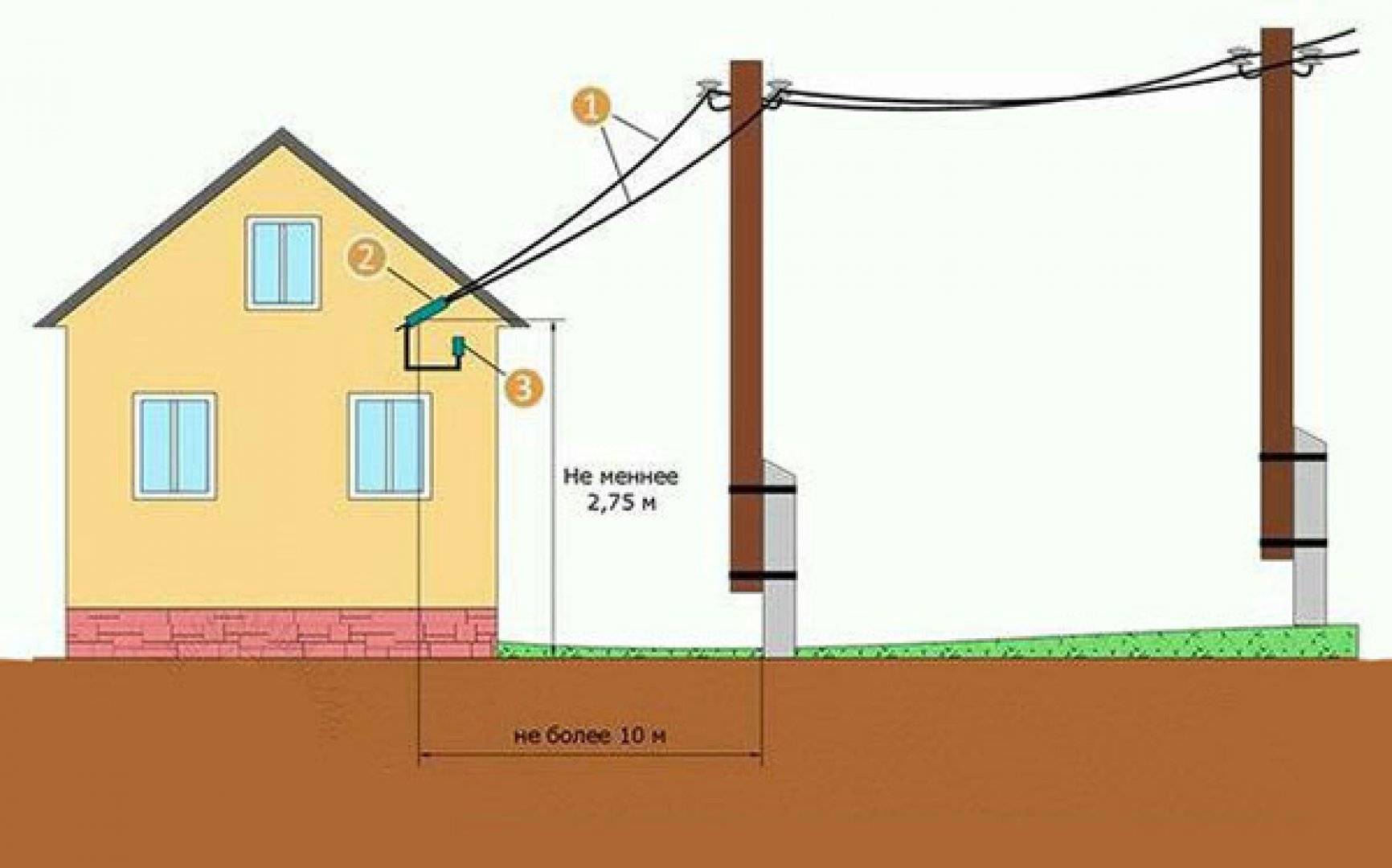

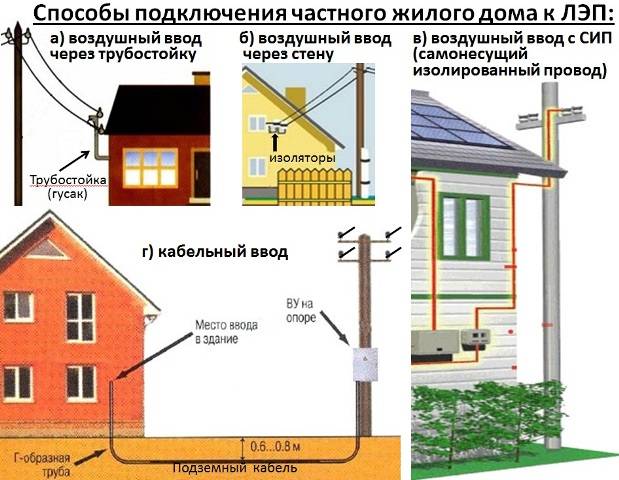

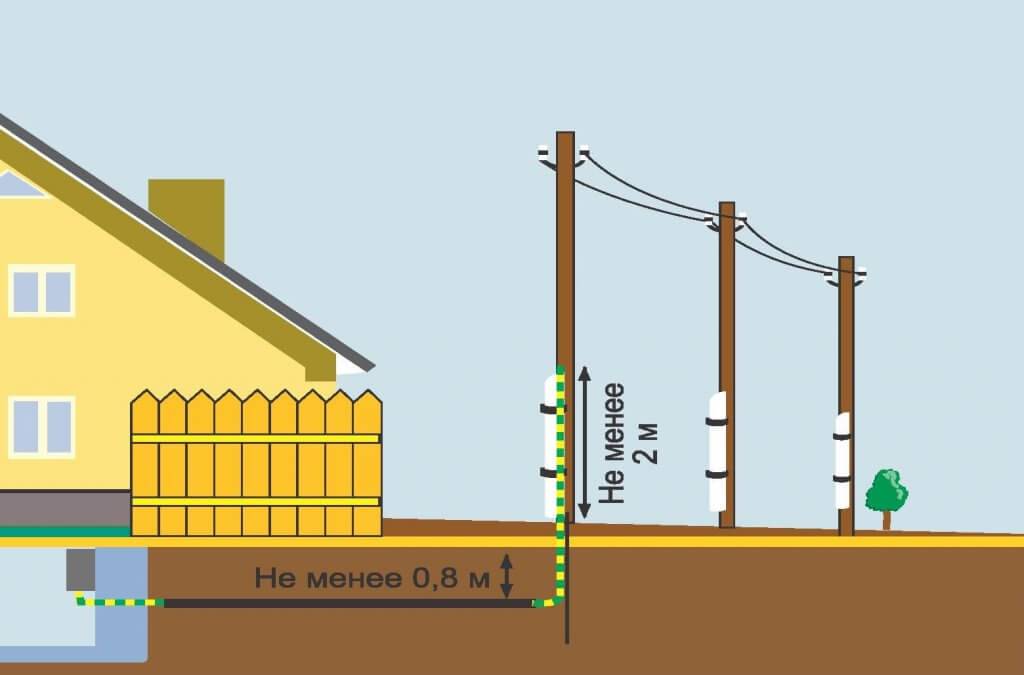

Подключение к опоре ВЛЭП по воздуху и под землёй
Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

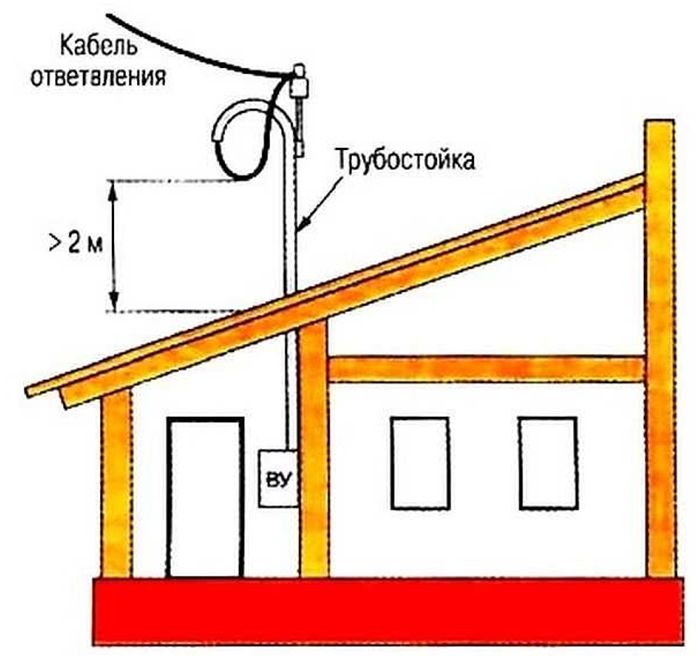

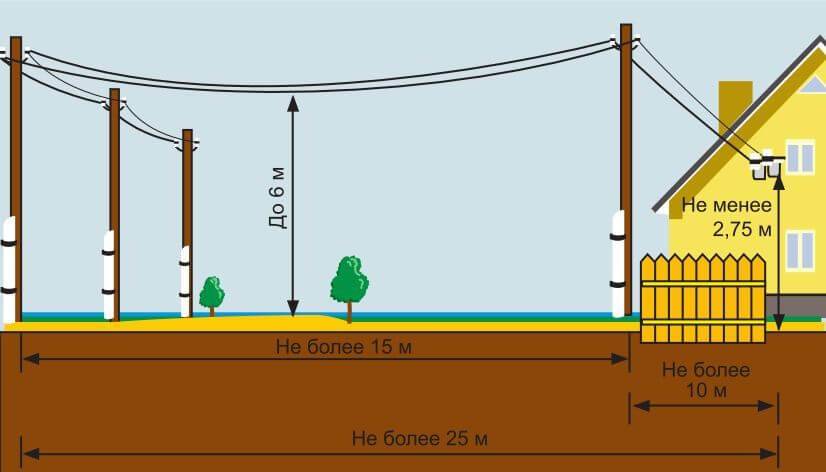

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.
При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).
От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.
Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

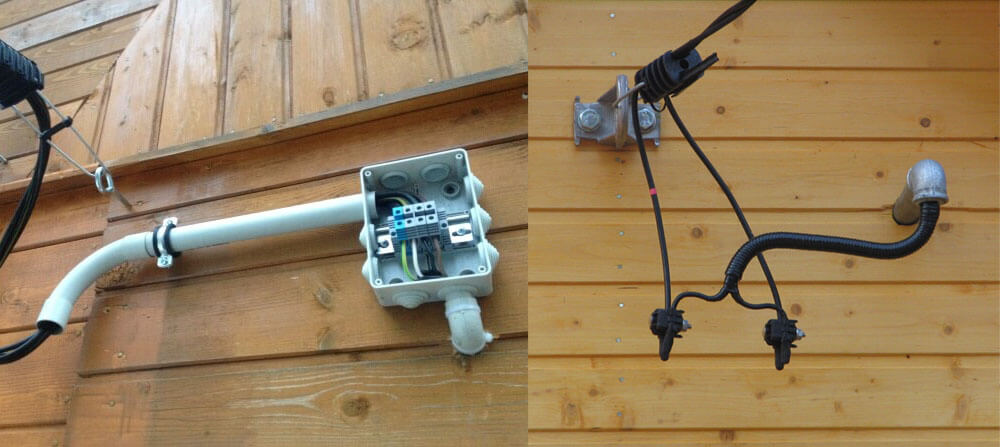

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».
Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.
Подготовка монтажной схемы
Для составления схемы распределения питания на даче можно использовать два варианта:
- классический — с применением обычного карандаша и бумажного носителя информации;
- современный — с помощью специализированных компьютерных программ.
При выполнении работ не требуется соблюдать установленных норм и правил. Достаточно точно отобразить места установки выключателей, розеток, ламп, оборудования, распределительных коробок, а также места расположения КЛ. Предварительно рекомендуется нанести схематичный план загородного домовладения.
Схема электропроводки в дачном доме
Проект и схема разводки электропроводки
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
кабель 3*1,5мм2 – 10А
кабель 3*2,5мм2 – 16А
кабель 3*4мм2 – 20А или 25А
кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
реле напряжения
выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
холодильник
охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
Монтаж и высота пролёта
Для подключения электричества используется самонесущий изолированный провод (СИП) 4х16 мм². Приёмное устройство для провода нужно располагать так, чтобы обеспечить необходимое по ПУЭ расстояние до земли. Подробнее о монтаже СИП.
| Местность | Расстояние, м |
| На ответвлениях к вводу, до поверхности земли | > 2.5 |
| Тротуар, пешеходная дорожка | > 3.5 |
| Проезжая часть улицы | > 5 |
Если линия электропередач идет по стороне земельного участка, достаточно трубостойки высотой 4 м (до 3 м над землей). Также можно установить приёмное устройство на забор, но так, чтобы пролёт соответствовал требованиям. Если опоры на противоположной стороне улицы, то потребуется трубостойка от 6 м (от 5 м над землей) с обязательным бетонированием. Высота зависит от интенсивности движения и ширины дороги. Расстояние от опоры до приемного устройства не должно превышать 30 м.
Если щит крепится на строение, то приёмное устройство должно обеспечивать нужную высоту пролёта.
Зимой тяжение провода увеличивается и пролёт станет выше. Соответственно возрастёт нагрузка на приёмное устройство. Поэтому если монтаж производится летом — не следует максимально сильно вытягивать СИП. А если зимой — нужно иметь в виду что пролёт летом уменьшится.

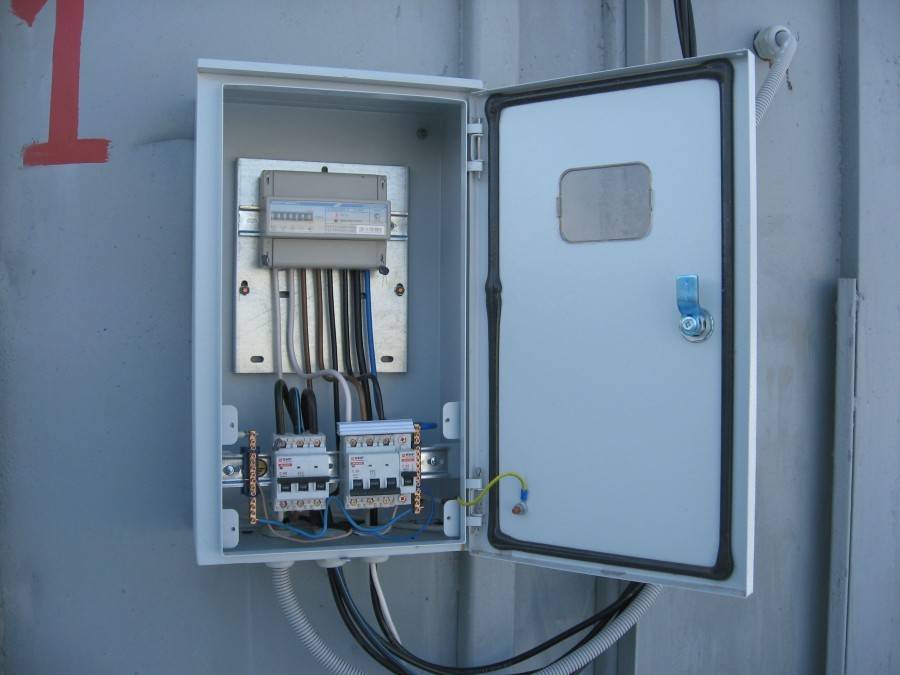

Высота установки узла учета должна быть такой, чтобы счётчик находился на высоте 80 – 170 см. Если в будущем планируется поднимать уровень земли, нужно это учесть на этапе монтажа и закрепить щит выше.
